Проекты умного дома на Ардуино

Проекты умного дома являются одним из примеров того, как перейти от «игрушек» и тренажеров к реальным системам, помогающими и облегчающим жизнь. Как правило, с помощью ардуино невозможно создать полноценные автономные решения, но отдельные компоненты сделать вполне реально.

При этом нужно понимать, что сталкиваясь с реальными  инфраструктурными объектами, мы должны соблюдать особую предусмотрительность при работе с электричеством, отоплением, водопроводом под давлением, канализацией. Любые эксперименты здесь нужно проводить обязательно под контролем профессионала.

Что может являться прототипом умного дома на ардуино:

• Системы освещения с автоматическим включением и отключением в зависимости от показателей датчиков. Наиболее популярнее варианты – использовать датчик освещенности, PIR датчик движения или датчик звука.
• Дистанционно управляемые электрические приборы. Например, включение или выключение системы отопления в зависимости от температуры или умное управление освещением в помещениях. Здесь вам понадобятся различные виды реле и один из механизмов обеспечения беспроводной связи: WiFi, GPRS, Bluetooth или радиоканал. Управлять устройствами можно через Web-интерфейс (через браузер) или с использованием соответствующего мобильного приложения (можно написать самому или выбрать одну из готовых платформ).
• Всевозможные системы учета: воды, тепла, электроэнергии. Начинающим доступны любительские датчики напора воды, температуры, влажности, силы тока. Можно использовать и профессиональные приборы, взаимодействуя с ними по одному из промышленных протоколов. Полученные данные можно собирать локально или отправлять в облако для последующего анализа.
• Охранные системы и контролирование внештатных ситуаций. Здесь понадобится различные датчики присутствия, движения, звука, магнитные датчики Холла и другие. Естественно, не обойтись без коммуникаций и возможности быстрой передачи информации владельцу через интернет.

Каждое из этих направлений может содержать в себе десятки разных проектов. Вы можете без труда найти себе подходящий вариант в интернете или в одной из наших статей.

Проекты «Зеленой робототехники»

Юные ардуинщики, живущие в небольших городах и сельской местности, где много природы и не очень много «цивилизации», могут с успехом использовать ардуино для исследования и охраны природы, а также автоматизации сельского хозяйства. Вот некоторые из идей проектов, которые можно реализовывать своими силами на уровне прототипов и готовых решений:

• Умная теплица
• Полив растений
• Умный инкубатор
• Умный улей
• Антигрызуны
• Умный агроном
• Умный ошейник для животных
• Расширенная метеостанция
• Робот – сеяльщик
• Счетчик муравьев

Проекты с дронами: аэрофотосъемка, внесение удобрений.

Модули и решения «умного дома» на Ардуино

Основным элементом умного дома является центральная плата микроконтроллера. Две и более соединенных между собой плат, отвечают за взаимодействие всех элементов системы.

Существует три основных микроконтроллера в системе:

Arduino UNO – средних размеров плата с собственным процессором и памятью. Основа — микроконтроллер ATmega328.  В наличии 14 цифровых входов/выходов (6 из них можно использовать как ШИМ выводы), 6 аналоговых входов, кварцевый резонатор 16 МГц, USB-порт (на некоторых платах USB-B), разъем для внутрисхемного программирования, кнопка RESET. Флэш-память – 32 Кб, оперативная память (SRAM) – 2 Кб, энергонезависимая память (EEPROM) – 1 Кб.

Arduino UNO

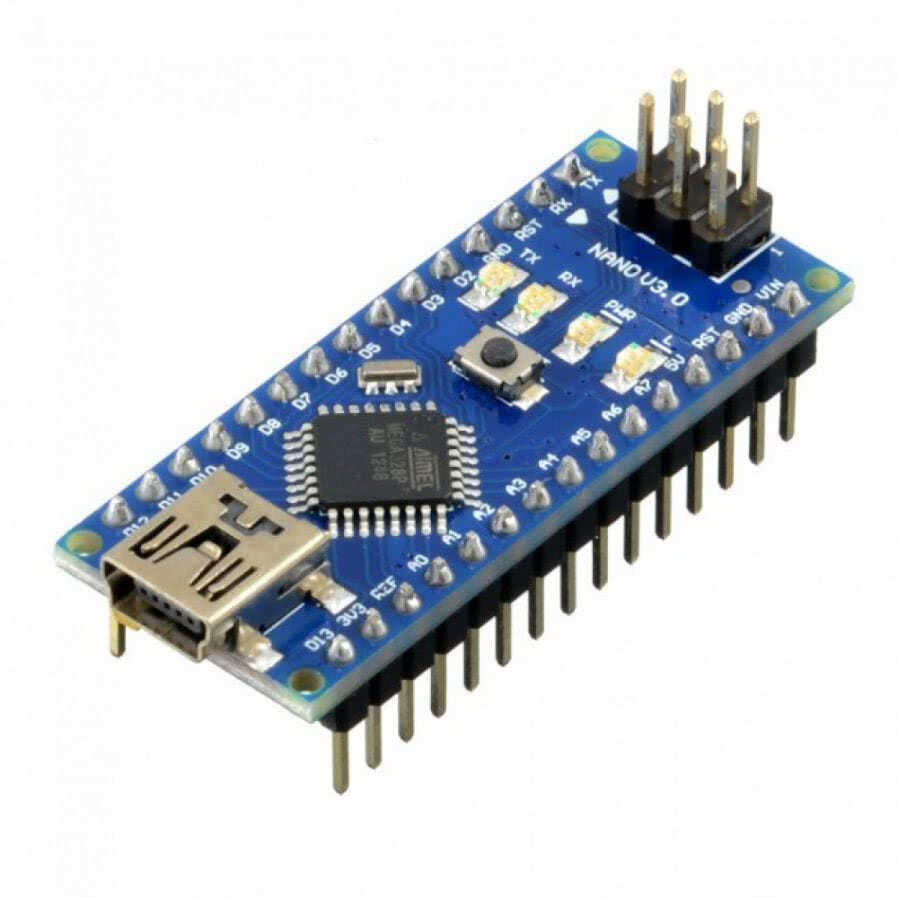

Arduino NANO – плата минимальных габаритов с микроконтроллером ATmega328. Отличие от UNO – компактность, за счет используемого типа контактных площадок – так называемого «гребня из ножек».

Arduino Nano

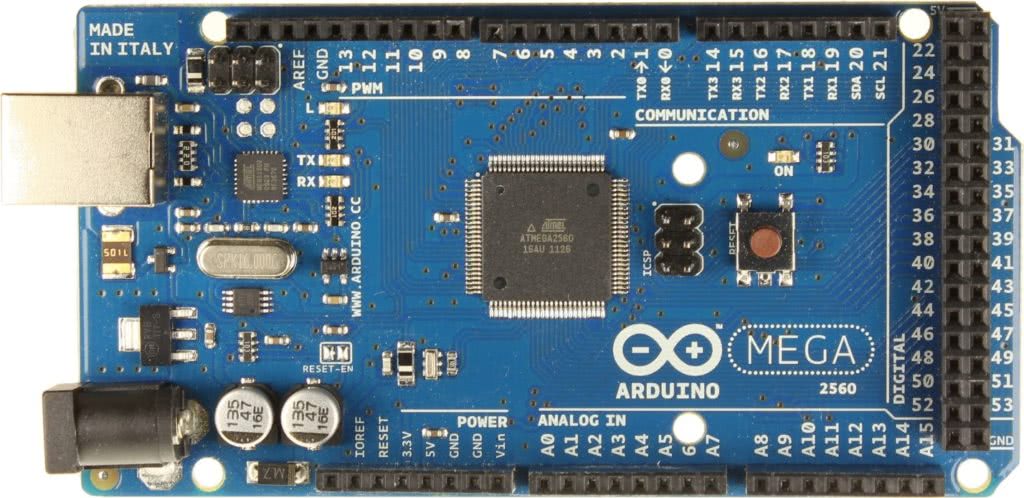

Arduino MEGA – больших размеров плата с микроконтроллером ATMega 2560. Тактовая частота 16 МГц (как и в UNO), цифровых пинов 54 вместо 14, а аналоговых 16, вместо 6. Флэш-память – 256 Кб, SRAM – 8 Кб, EEPROM – 4.

Arduino Mega

Arduino UNO – самая распространённая плата, так как с ней проще работать в плане монтажных работ. Плата NANO меньше в размерах и компактнее – это позволяет разместить ее в любом уголке умного дома. MEGA используется для сложных задач.

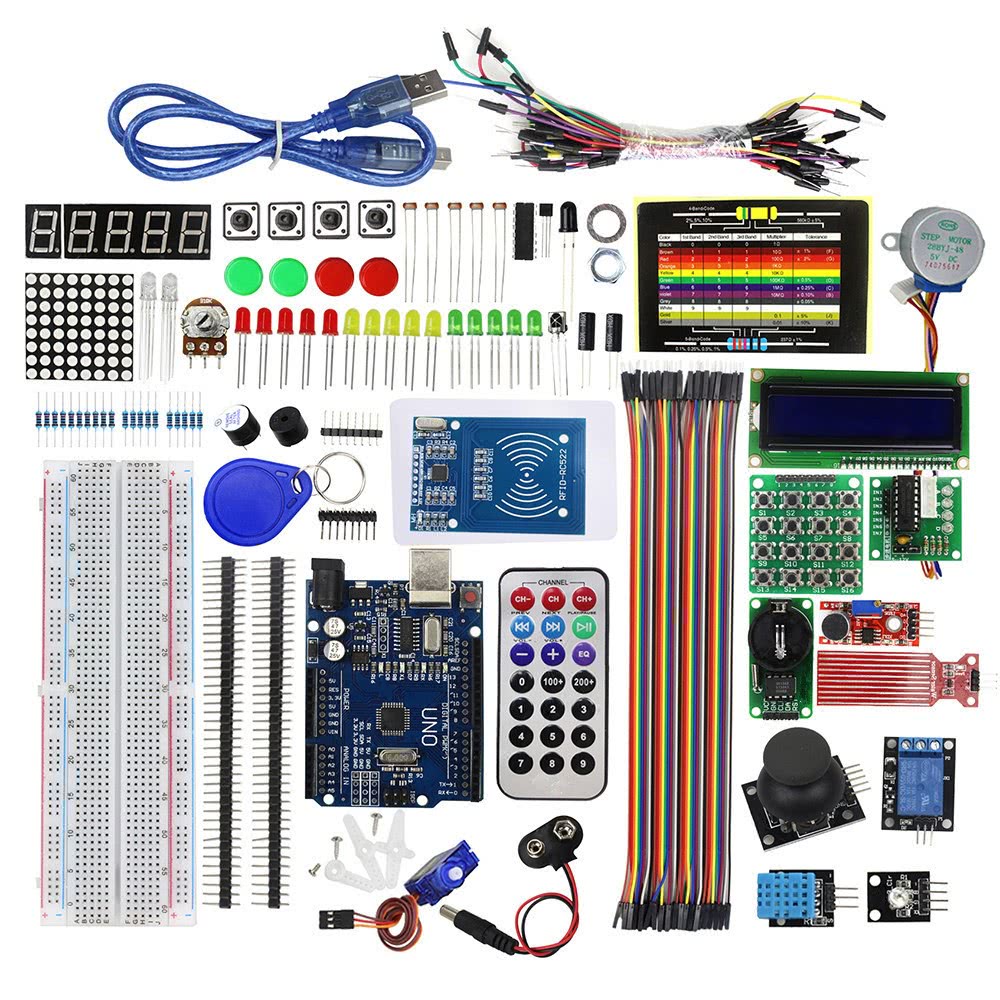

Сейчас на рынке представлено 3 поколение плат (R3) Ардуино. Обычно, при покупке платы, в комплект входит обучающий набор для собирания StarterKit, содержащий:

1. Шаговый двигатель.
2. Манипулятор управления.
3. Электросхематическое реле SRD-05VDC-SL-C 5 В.
4. Беспаечная плата для макета MB-102.
5. Модуль с картой доступа и и двумя метками.
6. Звуковой датчик LM393.
7. Датчик с замером уровня жидкости.
8. Два простейших устройства отображения цифровой информации.
9. LCD-дисплей для вывода множества символов.
10. LED-матрица ТС15-11GWA.
11. Трехцветный RGB-модуль.
12. Температурный датчик и измеритель влажности DHT11.
13. Модуль риал тайм DS1302.
14. Сервопривод SG-90.
15. ИК-Пульт ДУ.
16. Матрица клавиатуры на 16 кнопок.
17. Микросхема 74HC595N сдвиговый регистр для получения дополнительных выходов.
18. Основные небольшие компоненты электроники для составления схемы.

Можно найти и более укомплектованный набор для создания своими руками умного дома на Ардуино с нуля. А для реализации иного проекта, кроме элементов обучающего комплекта, понадобятся дополнительные вещи и модули.

Сенсоры и датчики

Чтобы контролировать температуру и влажность в доме и в подвальном помещении, потребуется датчик измерения температуры и влажности. В конструкторе умного дома это плата, соединяющая в себе датчики температуры, влажности и LCD дисплей для вывода данных.

Плата дополняется совместимыми датчиками движения или иными PIR-сенсорами, которые определяют присутствие или отсутствие человека в зоне действия, и привязывается через реле к освещению.

Датчик Arduino

Газовый датчик позволит быстро отреагировать на задымленность, углекислоту или утечку газа, и позволит при подключении к схеме, автоматически включить вытяжку.

Газовый датчик Arduino

Реле

Компонент схемы «Реле» соединяет друг с другом электрические цепи с разными параметрами. Реле включает и выключает внешние устройства с помощью размыкания и замыкания электрической цепи, в которой они находятся. С помощью данного модуля, управление освещением происходит также, если бы человек стоял и самостоятельно переключал тумблер.

Реле Arduino

Светодиоды могут указывать состояние, в котором реле находится в данным момент времени. Например, красный – освещение выключено, зеленый – освещение есть. Схема подключение к лампе выглядит так.

Для более крупного проекта лучше применять шину реле, например, восьмиканальный модуль реле 5V.

Контроллер

В качестве контроллера выступает плата Arduino UNO. Для монтажа необходимо знать:

описание элементов;

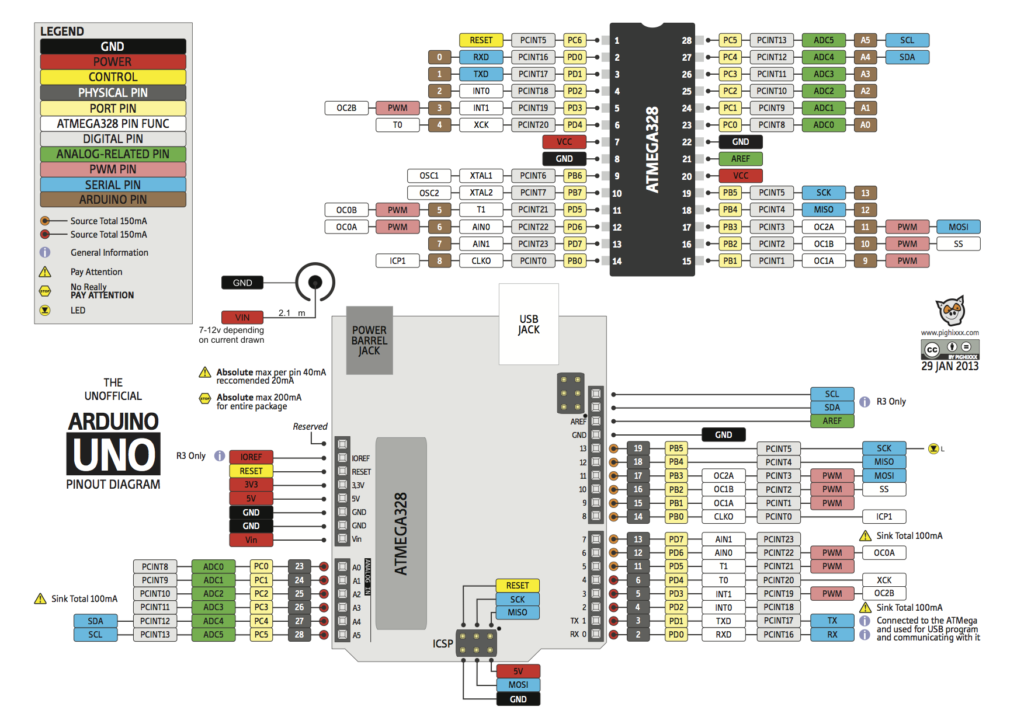

распиновку платы;

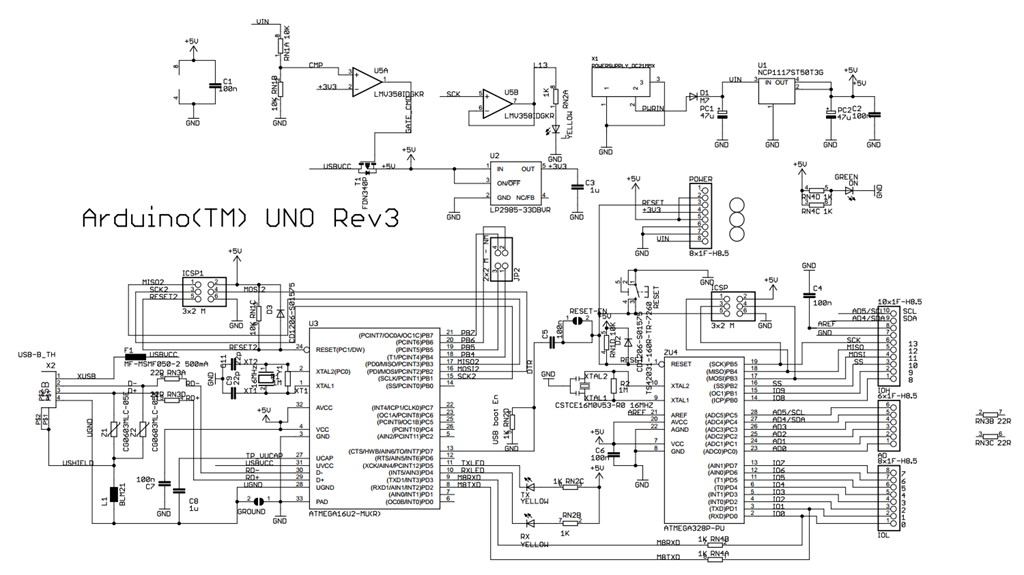

принципиальную схему работы платы;

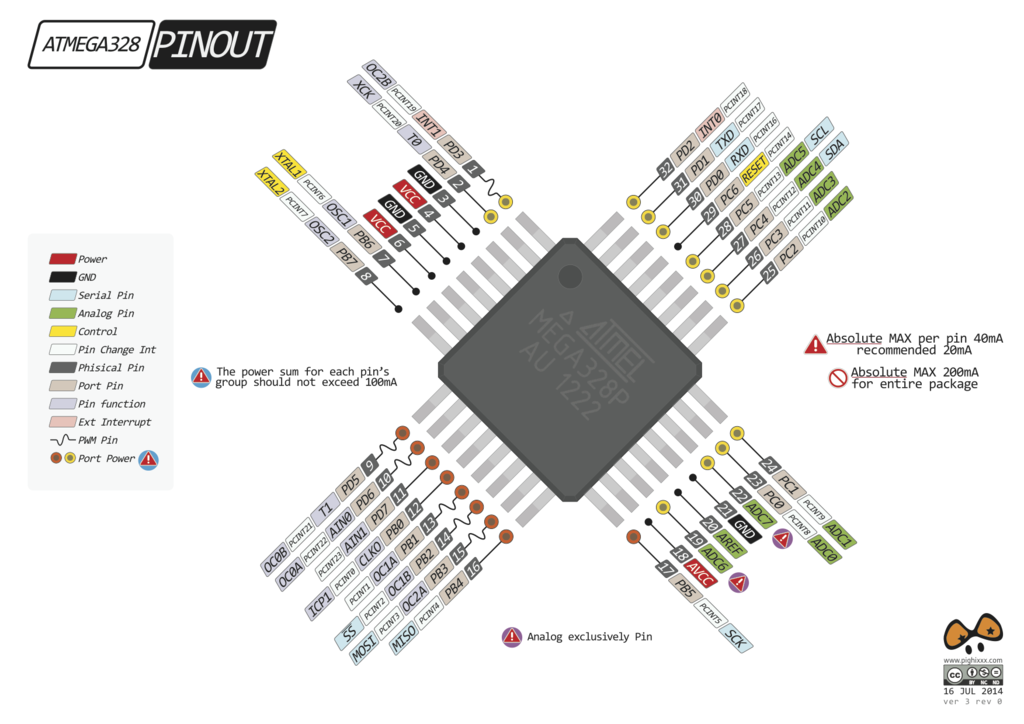

распиновку микроконтролеера ATMega 328.

Программная настройка

Программирование подключенных элементов Ардуино происходит в редакторе IDE. Скачать его можно с официального сайта. Для программирования можно использовать готовые библиотеки.

https://youtube.com/watch?v=OsXFswotVNI

Или воспользоваться готовым скетч решением Ardublock – графический язык программирования, встраиваемый в IDE. По сути, вам нужно только скачать и установить ПО, а затем использовать блоки для создания схемы.

https://youtube.com/watch?v=jVhLUIBYWL8

Расширение возможности на Ардуино

Одной из возможностей умного дома является визуализация состояния автоматики и проходящих в системе процессов. Для этого рекомендуется применять отдельный сервер, обеспечивающий обработку состояний (может применяться программа Node.js).

Упомянутая программная технология применяется для решения интернет-задач, поэтому для визуализации «Умного дома» используется язык Java Script (именно с его помощью создается обработчик и сервер). Результаты можно увидеть на экране компьютера или ПК.

Для реализации задуманного подойдет ноутбук, обычный ПК или Raspberry Pi. Применение такой системы позволяет увеличить ее возможности. Так, если на плате Ардуино имеется небольшой объем памяти, на сервере такие ограничения отсутствуют. Программа пишется таким образом, чтобы обеспечить полное управление платформой.

При желании можно задать алгоритм, который будет фиксировать факт нахождения человека в доме, и собирать эту информацию. Если владелец ежедневно возвращается где-то к 17.30, за час может быть включен бойлер или отопительные устройства. По приходу домой человек попадает в теплое здание с горячей водой.

Программа может запомнить время, когда владелец ложится отдыхать и отключать нагрев воды. Таких нюансов, которые при необходимости вносятся в программу, множество. Именно наличие внешнего ПК дает большие возможности контроллеру на Ардуино.

Где купить Arduino Uno

Минимальные цены на платы UNO можно найти в китайских электронных магазинах. Если у вас есть несколько недель на ожидание, вы можете существенно сэкономить, купив дешево (в районе 200-300 рублей) с бесплатной доставкой. Причем можно найти как самые простые варианты, так и официальные или “почти оригинальные” платы на базе оригинального микроконтроллера. Еще одна группа товаров – необычные платы со встроенными WiFi (на базе ESP8266 или ESP32), дополнительными разъемами для более удобного подключения периферии. Вот некоторые варианты, которые можно купить у проверенных поставщиков на Алиэкспрессе:

Если вы интересуетесь наборами Ардуино, то более подробный обзор доступных вариантов вы можете найти на нашем сайте.

Недорогие наборы Ардуино в зарубежных интернет-магазинах

Стартовые наборы Ардуино

Если вы хотите научить ребенка основам работы с Ардуино, то лучше начинать с покупки специального набора, который принято называть Arduino Kit. Набор Arduino Starter Kit обычно содержат только самые основные элементы, включая контроллер Arduino, соединительные провода, макетную плату, светодиоды и различные датчики и модули.

Расширенные наборы Arduino

Наборы и конструкторы, включающие дополнительные датчики, моторы, дисплеи. В некоторых наборах вместе с Arduino Uno предлагается еще и вариант контроллера Mega.

Первый проект на Arduino

Давайте соберем первое устройство на базе Ардуино. Мы просто подключим тактовую кнопку и светодиод к ардуинке. Схема проекта выглядит так:

Управление яркостью светодиода

Обратите внимание на дополнительные резисторы в схеме. Один из них ограничивает ток для светодиода, а второй притягивает контакт кнопки к земле

Как это работает и зачем это нужно я объяснял в этом уроке.

Для того что бы все работало, нам надо написать скетч. Давайте сделаем так, что бы светодиод загорался после нажатия на кнопку, а после следующего нажатия гас. Вот наш первый скетч:

В этом скетче я создал дополнительную функцию debounse для подавления дребезга контактов. О дребезге контактов есть целый урок на моем сайте. Обязательно ознакомьтесь с этим материалом.

Arduino IDE

Давайте для начала коротко выясним, что такое IDE и получим ответы на наиболее часто возникающие вопросы. Если вы опытный разработчик, то можете смело перелететь в следующий раздел статьи со ссылками на скачивание.

Что такое Arduino IDE

Аббревиатура IDE расшифровывается как Integrated Development Environment, в переводе – интегрированная среда разработки. С помощью этой программы программисты пишут программы, причем делают это гораздо быстрее и удобнее, чем при использовании обычных текстовых редакторов.

В рамках платформы Ардуино программа Arduino IDE делает то же – помогает программистам писать программы. С ее помощью скетч, написанный на языке Arduino, проверяется, превращается в C++, компилируется, загружается в Arduino. Теоретически, вы можете обойтись без этой программы, но реально других вариантов начать работы с Ардуино для новичка практически не существует. Поэтому первое, что вы должны сделать – это найти и установить  себе эту среду программирования. Это совершенно не трудно и абсолютно бесплатно.

Как скачать и установить Arduino IDE

Процедура скачивания и установки абсолютно традиционна. Вы загружаете файл, запускаете установку. На официальном сайте доступны версии c установщиком (exe) и обычных zip архивах. Вы можете найти версии Arduino IDE для всех основных операционных систем.

Процедура установки достаточно проста, вам нужно будет ответить на несколько вопросов. Важным этапом этого процесса является установка драйвера COM-порта. Для большинства «китайских» плат ардуино понадобится установить дополнительные драйвера.

После установки потребуется небольшая настройка среды – об этом мы поговорим в отдельной статье про установку и настройку Ардуино IDE.

Какую версию Ардуино IDE выбрать?

Первая версия среды разработки Ардуино официально появилась в августе 2005 года. С тех пор утекло много воды, программа несколько раз претерпевала революционные изменения. До 2011 года номера версий состояли из одной цифры (последней была 0023 – версия от 09.11.2011). Затем появилась более привычная запись с «минорными» и «мажорными» обновлениями. Так, Arduino 1.0.0 появилась 30.11.2011, а версия 1.0.1 – в мае 2012.

Ключевыми по количеству обновлений и связанных с ними проблем совместимости стали переходы с версии 1.0.7 и 1.5. Многие библиотеки, написанные под «старые версии» программы не могли компилироваться в новых из-за изменений в системных библиотеках и других внутренних механизмах сборки проекта. Особенно сильно это проявилось при переходе на 1.6 версию. Если в вашем проекте есть древние библиотеки, некорректно работающие с современными версиями IDE, вам придется изменять их самому, ждать, пока это сделают авторы или подчиниться обстоятельствам и установить ту версию, с которой будет работать библиотека.

Последней стабильной версией Arduino IDE на момент написания статьи является 1.8.7 (август 2018).

Arduino на русском

Еще один важный вопрос – русификация среды разработки. Давайте сразу разберемся с тем, как перевести Arduino IDE на русский. На самом деле, для этого не нужно искать или скачивать специальные версии. Вы загружаете и устанавливаете обычную версию, достаточно просто выбрать ваш язык в списке доступных языков в соответствующем пункте настроек.

Что такое Arduino

Arduino – открытая небольшая электронная плата с простым в использовании процессором и программным обеспечением. Платформа считывает входящую информацию, затем по заранее введенному алгоритму переформировывать команды к различным устройствам, работающим от электричества. Для этого используется язык программирования Arduino и ПО Arduino (IDE) на базе проекта Processing.

Открытый код платы позволяет использовать составляющие различных производителей. Для конструирования системы Умный дом на Ардуино легко подобрать устройства под запросы пользователя

Людям с минимальными знаниями в программировании и электрике стоит обратить внимание на эту систему

Самые простые проекты на Ардуино

Вот вы изучили документацию, слегка разобрались в синтаксисе и даже глянули несколько алгоритмов, и начинаете штудировать сеть, ища проекты на микроконтроллерах, которые стоит реализовать в первый раз.

На самом деле, здесь всё достаточно просто, ведь, в первую очередь, люди зачастую берутся за автоматизацию каких-то систем, наподобие «Смарт-хауса» или умного дома, по-русски.

Если вы также хотите создать что-то из этого направления, то здесь у вас выбор крайне широк.

Достоинство такого стартового проекта в том, что он требует минимума по программной части, ведь сложные алгоритмы здесь не нужны, а готовые руководства есть на нашем сайте, посвящённом МК.

Итак, среди Аrduino проектов для начинающих вы, наверняка, отыщете:

1. Контроллер для кондиционера, который, в зависимости от температуры в комнате, выбирает оптимальные настройки, чтобы охладить или нагреть её быстрее, а затем приводит в оптимальный режим работы и сам кондиционер.
2. Умный выключатель света, работающей по хлопку или от датчика движения. Со вторым стоит быть крайне осторожным, ведь если у вас есть домашнее животное, то модуль лучше размещать на уровне головы, если вы не хотите мигать лампочкой по несколько раз за ночь.
3. Датчик движений в чистом виде, отправляющий вам уведомления, если засечет какую-то активность в указанной зоне. Рекомендация к прошлому пункту актуальна и для этого.

Обучение азов Arduino

С помощью приложения «Справочник по Arduino 2» можно в течении двух недель освоить материал. Приложение полностью автономно и не требует подключение к интернету. В нем описана такая информация: функции, данные, операторы, библиотеки Arduino.

После освоения азов, можно посетить ресурс Habrahabr, на котором собраны 100 уроков по программированию на Arduino.

Тем, кто привык черпать знания из книг, станет замечательным пособием для теории и практики «Джереми Блум: изучаем Arduino».

Самый популярный учебник по Arduino

В книге приведены основные сведения об аппаратном и программном обеспечении Ардуино. Рассказаны принципы программирования в среде Arduino IDE. Автор книги учит анализу электрических схем и чтению технических заданий. Информация из книги поможет в дальнейшем определится с выбором подходящих деталей для создания умного дома.

Автор приводит примеры работы электродвигателей, датчиков, индикаторов, сервоприводов, всевозможных интерфейсов передачи данных. Книга содержит иллюстрированные комплектующие, монтажные схемы и листинги программ. Самое главное, комплектующие для практики, с которыми работает автор – не дорогой, не сложный и популярный материал для экспериментальных сборок в домашних условиях.

Удивительные проекты на Ардуино Уно

Большинство профессионалов в сфере разработки электронных проектов на Аrduino uno любят экспериментировать. Вследствие этого появляются интересные и удивительные устройства, которые рассмотрены ниже:

1. Добавление ИК-пульта в акустическую систему. В бытовой электронике пульт дистанционного управления является компонентом электронного устройства, такого как телевизор, DVD-плеер или другой бытовой прибор, используемый для беспроводного управления устройством с короткого расстояния. Пульт дистанционного управления, в первую очередь, удобен для человека и позволяет работать с устройствами, которые не подходят для непосредственной работы элементов управления.
2. Будильник. Часы реального времени используются для получения точного времени. Здесь эта система отображает дату и время на ЖК-дисплее, и мы можем установить будильник с помощью кнопок управления. Как только время сигнала тревоги наступит, система подает звуковой сигнал.
3. Шаговый двигатель. Шаговый двигатель означает точный двигатель, который можно поворачивать на один шаг за раз. Такое устройство делают с помощью робототехники, 3D-принтеров и станков с ЧПУ.- Для этого проекта возьмите самый дешевый шаговый двигатель, который вы можете найти. Двигатели доступны в режиме онлайн. В этом проекте используется шагомер 28byj-48, который подходит для большинства других подобных проектов. Его легко подключить к плате Arduino.
   — Вам понадобятся 6 кабелей с разъемами типа «женщина-мужчина». Вам просто нужно подключить двигатель к плате, и все! Вы также можете добавить небольшую часть ленты на вращающуюся головку, чтобы увидеть, что она производит вращательные движения.
4. Ультразвуковой датчик расстояния. В этом проекте используется популярный ультразвуковой датчик HC-SR04, чтобы устройство могло избежать препятствий и двигаться в разных направлениях.

Когда вы закончите работу, на экране появится результат ваших действий. Чтобы все было просто и понятно, рекомендуется использовать ЖК-дисплей с конвертером I2C, поэтому вам нужно всего лишь 4 кабеля для подключения к плате Arduino.

ШИМ Arduino

Широтно-импульсная модуляция (ШИМ) — это процесс управления напряжением за счет скважности сигнала. То есть используя ШИМ мы можем плавно управлять нагрузкой

Например можно плавно изменять яркость светодиода, но это изменение яркости получается не за счет уменьшения напряжения, а за счет увеличения интервалов низкого сигнала. Принцип действия ШИМ показан на этой схеме:

ШИМ ардуино

Когда мы подаем ШИМ на светодиод, то он начинает быстро зажигаться и гаснуть. Человеческий глаз не способен увидеть это, так как частота слишком высока. Но при съемке на видео вы скорее всего увидите моменты когда светодиод не горит. Это случится при условии что частота кадров камеры не будет кратна частоте ШИМ.

В Arduino есть встроенный широтно-импульсный модулятор. Использовать ШИМ можно только на тех пинах, которые поддерживаются микроконтроллером. Например Arduino Uno и Nano имеют по 6 ШИМ выводов: это пины D3, D5, D6, D9, D10 и D11. В других платах пины могут отличаться. Вы можете найти описание интересующей вас платы в этом разделе.

Для использования ШИМ в Arduino есть функция analogWrite(). Она принимает в качестве аргументов номер пина и значение ШИМ от 0 до 255. 0 — это 0% заполнения высоким сигналом, а 255 это 100%. Давайте для примера напишем простой скетч. Сделаем так, что бы светодиод плавно загорался, ждал одну секунду и так же плавно угасал и так до бесконечности. Вот пример использования этой функции:

GSM модуль

В качестве модуля обмена информацией через сотовые сети связи, в проекте умного дома на Ардуино, используется GSM SIM900. Выбран шилд по причине его аналогичности питания 5 В, для совместного подключения с микроконтроллером к резерву.

Обмен информацией между GSM900 и Arduino выполняется по последовательному порту. В схеме, аппаратный D0 занят реле экономии, D1 отоплением. Будет использоваться программный порт на цифровых пинах 7 и 8. Питание с Ардуино раздельно, электрическая взаимосвязь выполняется через GND модема и аналогичную линию микроконтроллера.

Запуск аппарата будет производиться программно. Для чего в GSM900 запаивается перемычка R13 и пин D9 модема соединяется с D13 Ардуино.

Обратите внимание, что соединение коммутирующих линий TX-RX выполняется перекрестно. Скетч включения GSM SIM900:

Скетч включения GSM SIM900:

void Modem_on() { pinMode(13, OUTPUT); digitalWrite(13,LOW); delay(1000); digitalWrite(13,HIGH); delay(2000); digitalWrite(13,LOW); delay(3000); }

Скачать Arduino 1.8.6

IDE 1.8.6 появилась в августе 2018 года.  По сравнению с предыдущей версией, в 1.8.6 было добавлено много улучшений.

Изменения в версии 1.8 6

Список дополнений и улучшений:

• Улучшена производительность компиляции проектов за счет распараллеливания процессов и повторного использования скомпилированных фрагментов проекта.
• Прочие улучшения интерфейса:
  • Добавлены клавиатурные ускорители при прокрутке меню (нажмите клавишу ‘a’).
  • Добавлен скроллер в меню программирования.
  • Улучшение диалогового окна «Поиск/Замены»
• Возможность выбора тем – традиционно устанавливаемых в соответствующую папку в виде архива.
• Информация об ошибках выводится в более структурированном формате – с указанием не только строки, но и столбца.
• Монитор порта теперь может показывать информацию о времени (timestamp)
• Добавлены переводы для типов в библиотеках.
• Улучшена функциональность работы с дисплеями высокой четкости (Hi-resolution) в Linux
• Для пользователей Windows исправлены ошибки функциональности сборки проектов из файлов, хранящихся в облачном хранилище OneDrive.
• Ускорен старт программы в случае использования виртуальных сетевых подключений
• Улучшение в менеджере библиотек (поиск, установка).
• Исправление множества небольших ошибок в интерфейсе, повышенная стабильность ядра.

Простые проекты Ардуино

Давайте начнем наш обзор с традиционно самых простых, но очень важных проектов, включающих в себя минимальное количество элементов: светодиоды, резисторы и, конечно же, плату ардуино. Все примеры рассчитаны на использование Arduino Uno, но с минимальными изменениями будут работать на любой плате: от Nano и Mega до Pro, Leonardo и даже LilyPad.

Проект с мигающим светодиодом – маячок

Все без исключения учебники и пособия для начинающих по ардуино стартуют с примера мигания светодиодом. Этому есть две причины: такие проекты требуют минимального программирования и их можно запустить даже без сборки электронной схемы – уж что-что, а светодиод есть на любой плате ардуино. Поэтому и мы не станем исключением – давайте начнем с маячка.

Нам понадобится:

• Плата Ардуино Uno, Nano или Mega со встроенным светодиодом, подключенным к 13 пину.
• И все.

Что должно получиться в итоге:

Светодиод мигает – включается и выключается через равные промежутки времени (по умолчанию – 1 сек). Скорость включения и выключения можно настраивать.

Схема проекта

Схема проекта довольно проста:  нам нужен только контроллер ардуино со встроенным светодиодом, подсоединенным к пину 13. Именно этим светодиодом мы и будем мигать. Подойдут любые популярные платы: Uno, Nano, Mega и другие.

Подсоединяем Arduino к компьютеру, убеждаемся, что плата ожила и замигала загрузочными огоньками. Во многих платах «мигающий» скетч уже записан в микроконтроллер, поэтому светодиод может начать мигать сразу после включения.

Программирование в проекте Ардуино

Если в вашей плате нет загруженного скетча маячка – не беда. Можно легко загрузить уже готовый пример, доступный в среде программирования Ардуино.

Открываем программу Arduino IDE, убеждаемся, что выбран нужный порт.

Затем открываем уже готовый скетч Blink – он находится в списке встроенных примеров. Откройте меню Файл, найдите подпункт с примерами, затем Basics и выберите файл Blink.

В открытом окне отобразится исходный код программы (скетча), который вам нужно будет загрузить в контроллер. Для этого просто нажимаем на кнопку со стрелочкой.

Ждем немного (внизу можно отследить процесс загрузки) – и все. Плата опять подмигнет несколькими светодиодами, а затем один из светодиодов начнет свой размеренный цикл включений и выключений. Можно вас поздравить с первым загруженным проектом!

Проект маячка со светодиодом и макетной платой

В этом проекте мы создадим мигающий светодиод – подключим его с помощью проводов, резистора и макетной платы к ардуино. Сам скетч и логика работы останутся таким же – светодиод включается и выключается.

Графическое изображение схемы подключения доступно на следующем рисунке:

Другие идеи проектов со светодиодами:

• Мигалка (мигаем двумя свтодиодами разных цветов)
• Светофор
• Светомузыка
• Сонный маячок
• Маячок – сигнализация
• Азбука Морзе

Подробное описание схемы подключения и логики работы программы можно найти в отдельной статье, посвященной проектам со светодиодами.

Составление проекта Arduino

При создании системы Умный дом на Ардуино своими руками с нуля проект должен включать такие функции (пример):

• отслеживание колебаний температуры на улице и внутри здания;
• функция открытия и закрытия окон;
• изменения погоды;
• реагирование датчиков слежения при активной сигнализации.

Мониторинг работы системы проверяется через телефон и веб-браузер.

Компоненты для системы Умный дом

Стоимость элементов проекта составляет примерно 90–100 долларов:

• платформа Arduino;
• блок Ethernet ENC28J60;
• два датчика температуры DS18B20;
• микрофон;
• датчик для определения осадков;
• сенсор движения;
• переключатель;
• блок реле;
• резисторы 4,7 кОм;
• интернет-кабель;
• кабель «витая пара».

Что такое Ардуино?

Arduino – это инструмент для проектирования электронных устройств (электронный конструктор) более плотно взаимодействующих с окружающей физической средой, чем стандартные персональные компьютеры, которые фактически не выходят за рамки виртуальности. Это платформа, предназначенная для «physical computing» с открытым программным кодом, построенная на простой печатной плате с современной средой для написания программного обеспечения.

Arduino применяется для создания электронных устройств с возможностью приема сигналов от различных цифровых и аналоговых датчиков, которые могут быть подключены к нему, и управления различными исполнительными устройствами. Проекты устройств, основанные на Arduino, могут работать самостоятельно или взаимодействовать с программным обеспечением на компьютере (напр.: Flash, Processing, MaxMSP). Платы могут быть собраны пользователем самостоятельно или куплены в сборе. Среда разработки программ с открытым исходным текстом доступна для бесплатного скачивания.

Язык программирования Arduino является реализацией Wiring, схожей платформы для «physical computing», основанной на мультимедийной среде программирования Processing.

Почему Arduino?

Существует множество микроконтроллеров и платформ для осуществления «physical computing».  Parallax Basic Stamp, Netmedia’s BX-24, Phidgets, MIT’s Handyboard и многие другие предлагают схожую функциональность. Все эти устройства объединяют разрозненную информацию о программировании и заключают ее в простую в использовании сборку.  Arduino, в свою очередь, тоже упрощает процесс работы с микроконтроллерами, однако имеет ряд преимуществ перед другими устройствами для преподавателей, студентов и любителей:

Низкая стоимость – платы Arduino относительно дешевы по сравнению с другими платформами. Самая недорогая версия модуля Arduino может быть собрана в ручную, а некоторые даже готовые модули стоят меньше 50 долларов.

Кросс-платформенность – программное обеспечение Arduino работает под ОС Windows, Macintosh OSX и Linux. Большинство микроконтроллеров ограничивается ОС Windows.

Простая и понятная среда программирования – среда Arduino подходит как для начинающих пользователей, так и для опытных. Arduino основана на среде программирования Processing, что очень удобно для преподавателей , так как студенты работающие с данной средой будут знакомы и с Arduino.

Программное обеспечение с возможностью расширения и открытым исходным текстом – ПО Arduino выпускается как инструмент, который может быть дополнен опытными пользователями. Язык может дополняться библиотеками C++. Пользователи, желающие понять технические нюансы, имеют возможность перейти на язык AVR C на котором основан C++. Соответственно, имеется возможность добавить код из среды AVR-C в программу Arduino.

Аппаратные средства с возможностью расширения и открытыми принципиальными схемами – микроконтроллеры ATMEGA8 и ATMEGA168 являются основой Arduino.  Схемы модулей выпускаются с лицензией Creative Commons, а значит, опытные инженеры имеют возможность создания собственных версий модулей, расширяя и дополняя их. Даже обычные пользователи могут разработать опытные образцы с целью экономии средств и понимания работы.

Российские наборы Ардуино

Рынок наборов и конструкторов для образовательной робототехники на платформе Ардуино достаточно обширен и представлен в широком разнообразии готовыми комплектами как отечественных, так и зарубежных производителей.

 Arduino – это универсальный электронный конструктор. Он позволяет, благодаря удобной платформе, разрабатывать и создавать электронные устройства на основе работы микроконтроллеров, имеет открытую архитектуру и не требует знания сложного языка программирования.

На основе Ардуино можно собрать самые разнообразные электронные приборы и устройства, а некоторые производители предлагают уже готовые решения, укомплектованные определенными модулями для решения конкретных задач.

Что такое «Ардуино» и что можно делать с ним

Arduino — небольшая печатная плата, имеющая собственные процессор и модуль памяти.

Впервые проект Arduino был предложен в 2005 г. студентам итальянского Института интерактивного дизайна Ивреа. Перед разработчиками стояла задача обеспечить малобюджетный и простой способ создания устройств, способных взаимодействовать с окружающей средой. Сегодня на основе «Ардуино» создаются роботы, детекторы, термостаты и любые проекты, на которые способна фантазия программистов и инженеров. Разрабатывать устройства на базе «Ардуино» смогут даже новички.

Девайсом управляет программа, выполняемая процессором платы. Подобные программы пишутся на языке C++ в официальной среде программирования Arduino IDE, реализованной для Windows, MacOS и Linux. Даже в отсутствие навыков разработки и проектирования электронных схем человек способен за пару недель освоиться в программной среде и начать создавать простые девайсы.

https://youtube.com/watch?v=on2jkXi2KUA

https://youtube.com/watch?v=Q_yrVL0UHNc

https://youtube.com/watch?v=VR2C9U_J-S8

Похожие записи:

Как назвать группу вконтакте: выбираем классное имя для своего сообщества Как намотать леску на катушку триммера Как подключить телефон через блютуз к магнитоле Ремонт смесителя на кухне своими руками: пошаговая инструкция и подробное видео Артезианская скважина Детская песочница кораблик своими руками: 6 пошаговых фото️
