Дистанционное управление «умным» домом

Для подключения платы к интернету, понадобится:

• Wi-Fi-адаптер, настроенный на прием и передачу сигнала через маршрутизатор;
• или подключенный через Ethernet кабель Wi-Fi роутер.

Также, есть вариант дистанционного управления по блютуз. Соответственно, к плате должен быть подключен Bluetooth модуль.

Есть несколько вариантов управления умным домом Arduino: с помощью приложения для смартфона или через веб.

Так как данная система-конструктор – не закрытая экосистема, то и приложений, реализованных для нее очень много. Они отличаются друг от друга не только интерфейсом, но и выполнением различных задач.

Управлять удаленно платой умного дома можно, разместив получение и обработку данных умного дома на веб-сервере. Естественно, сервер для умного дома Ардуино нужно создавать самостоятельно.

Для этих целей понадобится Arduino Ethernet Shield – сетевое расширение для пинов Ардуино Уно, позволяющее добавить разъем RJ-45 для подключения к сети.

При удаленном подключении, необходимо обеспечить внешнее питание платы не от USB.

Затем, подключите по USB плату к компьютеру, а по Ethernet плату к роутеру, которой раздает интернет компьютеру. При правильном установлении соединения, вы увидите зеленый свечение на порту.

После этого, нужно использовать библиотеки шилдов Ethernet и в среде разработки IDE написать код для создания сервера и отправки данных на сервер. Пример самодельного сервера неплохо описан в данной инструкции.

https://youtube.com/watch?v=ByvjWLtpL6o

С помощью подключаемой библиотеки GSM в Arduino IDE можно:

1. Работать с голосовыми вызовами.
2. Получать и отправлять СМС.
3. Подключаться к Интернету через GPRS.

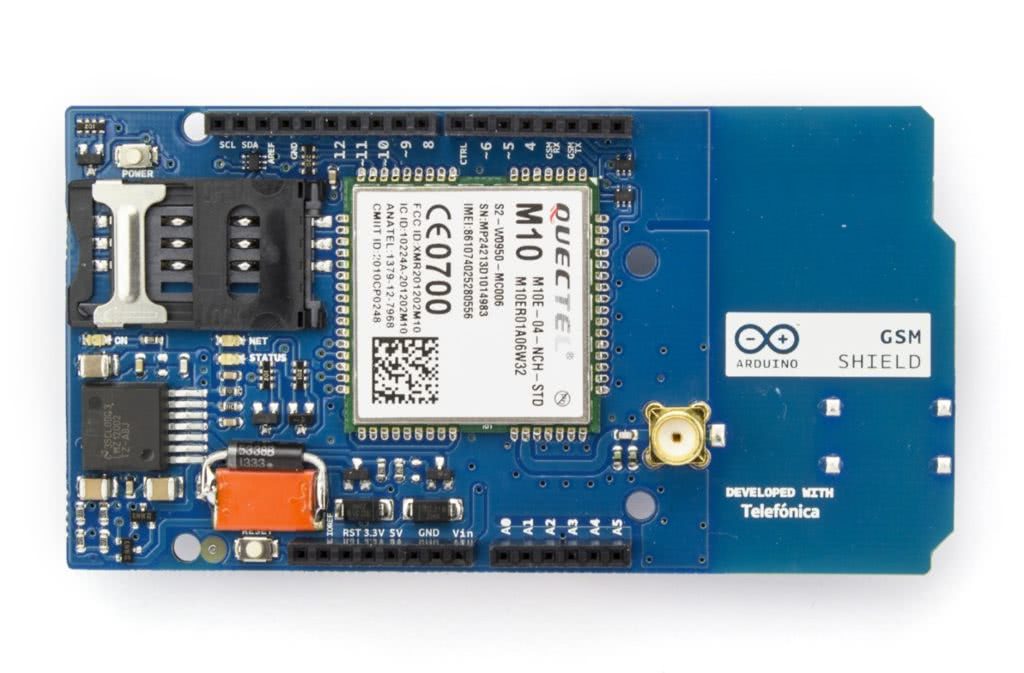

Работает схема через специальную плату расширения GSM, содержащую специальный модем.

О создании универсальной сигнализации на Arduino, с отправкой СМС уведомления на смартфон можно узнать из соответствующей видеоинструкции.

https://youtube.com/watch?v=WbtQaFot78E

• https://ElektrikExpert.ru/arduino.html
• https://ArduinoMaster.ru/projects/proekty-arduino-dlya-nachinayushhih/
• https://ArduinoPlus.ru/arduino-uno-proekti/
• https://ArduinoPlus.ru/arduino-nano-projects/
• https://future2day.ru/umnyj-dom-na-osnove-arduino/

Предыдущая
ArduinoЧто такое ide arduino: характеристики и применение на практике

Шаг 4. Создаем печатную плату

Как только схема завершена, пришло время сделать печатную плату. Мы использовали веб-сайт JLCPCB (ссылка), чтобы сделать печатную плату. Эти ребята являются одними из лучших в производстве печатных плат в последние дни.

После завершения проектирования схемы преобразуйте ее в печатную плату и спроектируйте печатную плату на веб-сайте easyEDA (ссылка). Будьте терпеливы. Ошибка на этом шаге испортит вашу печатную плату. Проверьте несколько раз перед генерацией файла gerber. Вы также можете проверить 3d модель вашей платы здесь. Нажмите на создание файла gerber и оттуда вы можете напрямую заказать эту плату через JLCPCB. Загрузите файлы gerber, выберите правильную спецификацию, ничего не меняйте в этом разделе. Оставьте как есть. Это достаточно хорошие настройки для старта. Разместите заказ. Вы получите его через 1-2 недели.

Платы дополнения (шилды)

Для расширения вспомогательного функционала используются дополнительные платы – шилды. Ниже приведен список самых интересных:

• LCD Shield определяет метеорологические показатели в помещениях: влажность, скорость ветра, температуру.
• Motor Shield обеспечивает управление скоростью и оборотами моторов. Есть модели с поддержкой нескольких приводов.
• Data Logging Shield предназначена для записи и хранения информации до 32 Gb.
• Relay Shield самая востребованная в системах Smart Homе, рассчитана на обслуживание приборов мощностью 1 КВт.
• Ethernet Shield от Ардуино обеспечивает независимость Умного дома от ПК, настраивает интернет-связь.
• Wi-fi Shield нужен для передачи шифрованных данных между Arduino и устройствами.
• Energy Shield позволяет разнообразить источники питания для подключения проекта.
• GPRS Shield используется для связи Умного дома с телефоном владельца.

Начало работы

Как только необходимое оборудование подготовлено, а проект разработан, можно приступать к выполнению поставленной задачи.

Этапы

При организации системы «Умный дом» на базе Ардуино, стоит действовать по следующему алгоритму:

• Инсталляция программного кода;
• Конфигурация приложения под применяемое устройство;
• Переадресация портов (для роутера);
• Проведение тестов;
• Внесение правок и так далее.

В Сети имеется весь необходимый софт на применяемое оборудование — его достаточно скачать с официального сайта и установить (ссылку смотрите выше).

Приложение позволяет увидеть информацию о датчиках. Если это требуется, настройки IP-адрес могут быть изменены.

Последовательность действий при подключении к компьютеру

Чтобы начать работать с Ардуино в Windows, сделайте следующие шаги:

• Подготовьте необходимое оборудование — USB-кабель и Arduino.
• Скачайте программу на странице arduino.cc/en/Main/Software.
• Подсоедините плату с помощью USB-кабеля. Проследите, чтобы загорелся светодиод PWR.
• Поставьте необходимый набор драйверов для работы с Ардуино. На этом этапе стоит запустить установку драйвера и дождаться завершения процесса. После жмите на кнопку «Пуск» и перейдите в панель управления. Там откройте вкладку «Система и безопасность» и выберите раздел «Система». После открытия окна выберите «Диспетчер устройств», жмите на название Ардуино и с помощью правой кнопки мышки задайте команду обновления драйвера. Найдите строчку «Browse my computer for Driver software!», кликните по ней и выберите соответствующий драйвер для вашего типа платы — ArduinoUNO.inf (находится в папке с драйверами). Это может быть UNO, Mega 2560 или другая.

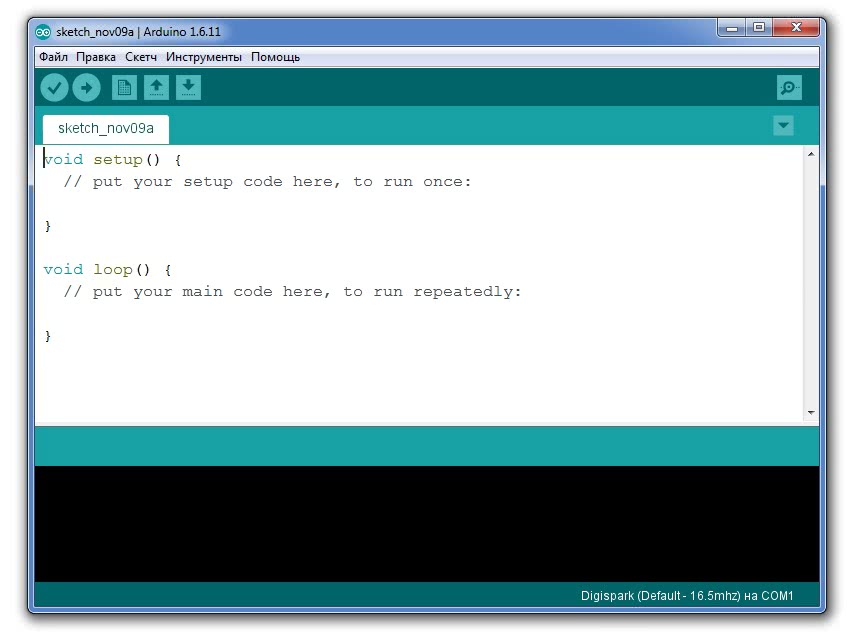

• Запустите среду разработки Ардуино, для чего дважды кликните на значок с приложением.

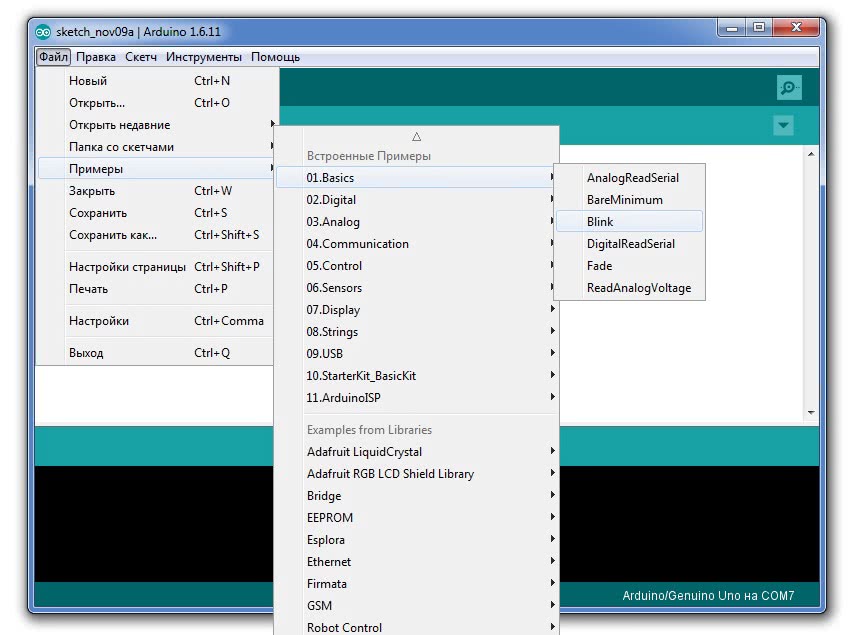

• Откройте готовый пример (File — Examples — 1.Basics — Blink).
• Выберите плату. Для этого перейдите в секцию Tools, а дальше в Board Menu.

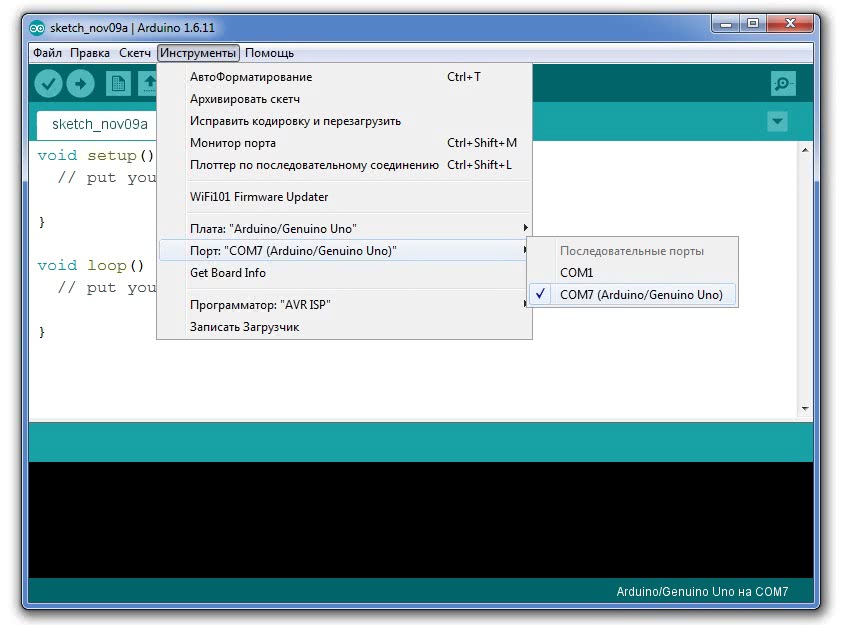

• Установите последовательный порт (его можно найти путем отключения и подключения кабеля).

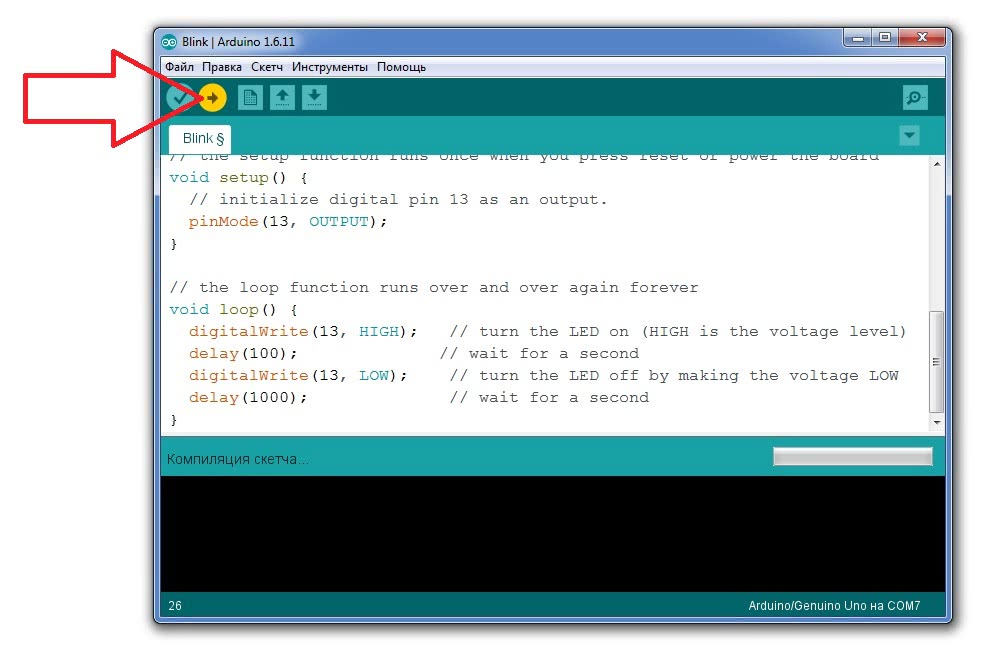

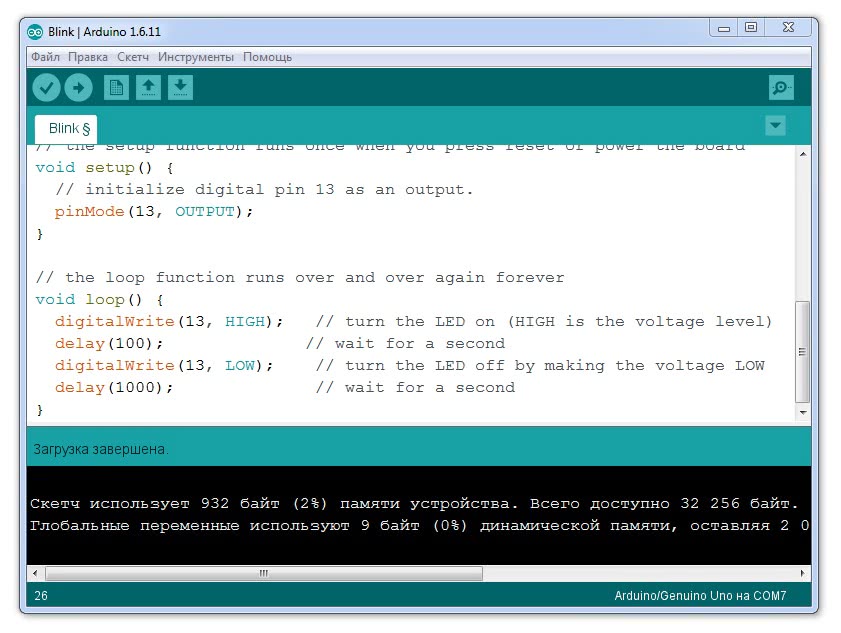

• Скачайте скетч в Ардуино. Кликните на «Upload» и дождитесь мигания светодиодов TX и RX на плате. В завершение система показывает, что загрузка прошла успешно. Через несколько секунд после завершения работы должен загореться светодиод 13 L (он будет мигать оранжевым). Если это так, система готова к выполнению задач.

Работа с роутером

Для полноценной работы «Умного дома» важно правильно обращаться с роутером. Здесь требуется выполнить следующие действия — открыть конфигурацию, указать адрес Arduino IP, к примеру, 192.168.10.101 и открыть 80-й порт

После требуется присвоить адресу доменное имя и перейти к процессу тестирования проекта. Учтите, что для такой системы запрещено применение открытого IP-адреса, ведь в этом случае высок риск взлома через Сеть.

Умный дом на базе Raspberry Pi 3 своими руками, пошаговая инструкция

Корпус прибора

Автор также разработал корпус ИК-термометра для печати на 3D принтере (Рисунок 4). 3D модель разрабатывалась в САПР Solidworks. Для укладки проводов внутри корпуса, надежного крепления аккумулятора типоразмера 18650 и печатной платы, был выбран квадратный профиль. Для максимальной точности лазерный светодиод расположен непосредственно рядом с ИК-датчиком. При таком расположении лазерный диод не заметен. В корпусе предусмотрены два отверстия для светодиодов состояния зарядки. Корпус спроектирован со сдвижной нижней крышкой с пластиковой защелкой. Пластиковые защелки надежно удерживают печатную плату в корпусе.

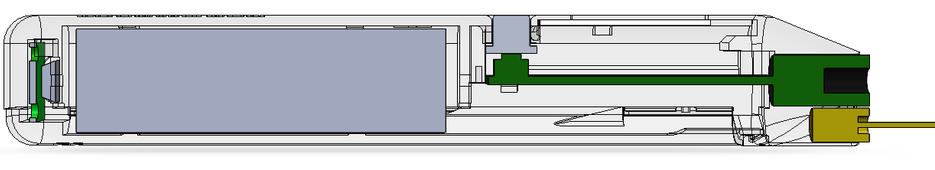

Рисунок 4.	Проект корпуса ИК-термометра и 3D вид.

Проектные файлы окончательного варианта корпуса (не прототипа) также доступны для скачивания. Расположение компонентов в корпусе показано на Рисунке 5.

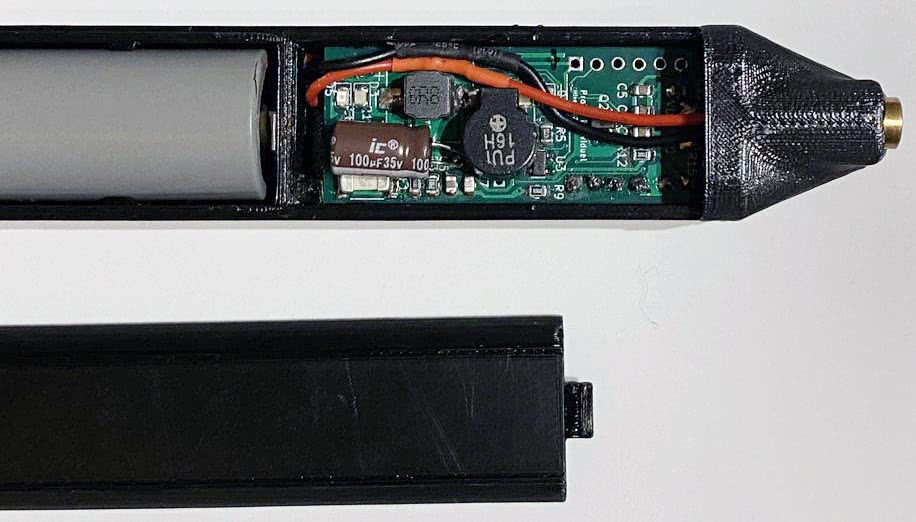

Рисунок 5.	Компоновка компонентов ИК-термометра в корпусе.

Шаг 4. Создаем печатную плату

Как только схема завершена, пришло время сделать печатную плату. Мы использовали веб-сайт JLCPCB (ссылка), чтобы сделать печатную плату. Эти ребята являются одними из лучших в производстве печатных плат в последние дни.

После завершения проектирования схемы преобразуйте ее в печатную плату и спроектируйте печатную плату на веб-сайте easyEDA (ссылка). Будьте терпеливы. Ошибка на этом шаге испортит вашу печатную плату. Проверьте несколько раз перед генерацией файла gerber. Вы также можете проверить 3d модель вашей платы здесь. Нажмите на создание файла gerber и оттуда вы можете напрямую заказать эту плату через JLCPCB. Загрузите файлы gerber, выберите правильную спецификацию, ничего не меняйте в этом разделе. Оставьте как есть. Это достаточно хорошие настройки для старта. Разместите заказ. Вы получите его через 1-2 недели.

Разработка проекта

На современном рынке представлено множество устройств Arduino, имеющих различную комплектацию. Но универсального решения «на все случаи жизни» не существует. В зависимости от поставленной задачи каждый комплект подбирается в индивидуальном порядке. Чтобы избежать ошибок, требуется разработка проекта.

Какие проекты можно создавать на Arduino?

Ардуино позволяет создавать множество уникальных проектов. Вот лишь некоторые из них:

• Сборка кубика Рубика (система справляется за 0,887 с);
• Контроль влажности в подвальном помещении;
• Создание уникальных картин;
• Отправка сообщений;
• Балансирующий робот на двух колесах;
• Анализатор спектра звука;
• Лампа оригами с емкостным сенсором;
• Рука-робот, управляемая с помощью Ардуино;
• Написание букв в воздухе;
• Управление фотовспышкой и многое другое.

Составление проекта для умного дома

Рассмотрим ситуацию, когда необходимо сделать автоматику для дома с одной комнатой.

Такое здание состоит из пяти основных зон — прихожей, крыльца, кухни, санузла, а также комнаты для проживания.

При составлении проекта стоит учесть следующее:

• КРЫЛЬЦО . Включение света производится в двух случая — приближение хозяина к дому в темное время суток и открытие дверей (когда человек выходит из здания).
• САНУЗЕЛ . В бойлере предусмотрен выключатель питания, который при достижении определенной температуры выключается. Управление бойлером производится в зависимости от наличия соответствующей автоматики. При входе в помещение должна срабатывать вытяжка, и загорается свет.
• ПРИХОЖАЯ . Здесь требуется включение света при наступлении темноты (автоматическое), а также система обнаружения движения. Ночью включается лампочка небольшой мощности, что исключает дискомфорт для других жильцов дома.
• КОМНАТА . Включение света производится вручную, но при необходимости и наличии датчика движения эта манипуляция может происходить автоматически.
• КУХНЯ . Включение и отключение света на кухне осуществляется в ручном режиме. Допускается автоматическое отключение в случае продолжительного отсутствия перемещений по комнате. Если человек начинает готовить пищу, активируется вытяжка.

Отопительные устройства выполняют задачу поддержания необходимой температуры в помещении. Если в доме отсутствуют люди, нижний предел температуры падает до определенного уровня.

После появления людей в здании этот параметр поднимается до прежнего значения. Рекуперация воздуха осуществляется в случае, когда система обнаружила присутствие владельца. Продолжительность процесса — не более 10 минут в час.

Стоит обратить внимание, что если в доме планируется установка умных розеток, то для управления ими лучше использовать приложения на мобильных устройствах, WIFI или через SMS сообщения. Визуальное программирование для Arduino можно осуществлять с помощью специального приложения FLProg, которое можно скачать с официального сайта https://flprog.ru/

Визуальное программирование для Arduino можно осуществлять с помощью специального приложения FLProg, которое можно скачать с официального сайта https://flprog.ru/.

Начало работы с Ардуино

Для того, что бы начать использовать Arduino необходимо приобрести плату Arduino или стартовый набор Arduino. Я советую выбрать стартовый комплект ардуино, так как он включает в себя не только микроконтроллер ардуино, но и беспаечную макетную плату, соединительные провода, кнопки, светодиоды и дополнительные детали. С таким набором вы сможет выполнить примеры из уроков по Arduino для начинающих. Это позволит вам быстро разобраться с принципами работы с Arduino.

После прохождения уроков вы будите знать как программировать Arduino, как обмениваться сигналами с другими модулями и устройствами. Вы сможете проектировать, а так же создавать ваши собственные устройства.

Arduino IDE

Для начала работы с Ардуино вам понадобится специальное программное обеспечение. Это среда для разработки прошивок Arduino IDE. В этой программе легко и удобно писать скетчи и загружать их на ваш микроконтроллер Ардуино. В среде разработки уже предустановленно большое количество примеров и дополнительных библиотек.

Ссылки на скачивание, инструкции по установке и настройке среды разработки есть на странице Arduino IDE.

Копируем Arduino uno – питание

Во-первых в этой схеме только одно напряжение – то, которым питаешь микроконтроллер. В arduino uno есть стабилизатор – ей подаешь 5 вольт, она еще и 3.3 выдает на соседний пин. За всю мою практику мне ни разу не понадобилось сразу и 5, и 3.3 вольта в одной схеме. То есть используется либо 5, либо 3.3, но никогда вместе. Все девайсы, экраны и датчики, рассчитанные на 3.3, всегда втыкались 5 вольт и все работало. Естественно надо прочитать даташит (документацию) на эти самые датчики, возможно у вас что-то мегачувтсвительное к входному напряжению и ему реально нужно 3.3 вольта. Тогда можно поставить стабилизатор напряжения и снизить до 3.3 вольт. Как обычно есть пара способов:

1. Поставить LM3940 или любой аналог:
   Это вариант без гемора, но нужно смотреть документацию, сколько можно подключить нагрузки. Т.к. лишние вольты эта штука преобразует в тепло, использовать их не очень-то оптимально в плане энергопотребления (например, если ты делаешь что-то на солнечных батарейках).. Зато просто.
2. Поставить MAX1626 или любой аналог Крутая штука. Больше деталей, больше КПД.
   Схему найдешь в даташите на выбранный преобразователь. Вон пример для LT1073:

Вообще с питанием много всяких извращенных схем, но это основные подходы.

Плата Arduino Mega 2560

Устройство Arduino Mega 2560 собрано на микроконтроллере ATmega 2560 (datasheet), является обновлённой версией Arduino Mega.

Для осуществления преобразования USB–UART-интерфейсов используется новый микроконтроллер ATmega 16U2 ( либо ATmega 8U2 для версий плат R1 или R2).

Состав платы следующий:

• количество цифровых входов/выходов составляет 54 (15 из них можно использовать в роли выходов-ШИМ);
• число аналоговых входов – 16;
• реализация последовательных интерфейсов производится посредством 4 аппаратных приёмопередатчиков UART;
• 16 МГц – кварцевый резонатор;
• USB-разъём;
• питающий разъём;
• внутрисхемное программирование осуществляется через ICSP-разъём;
• кнопка для сброса.

В устройстве Mega 2560 R2-версии добавлен специальный резистор, подтягивающий HWB-линию 8U2 к земле, что позволяет значительно упростить переход Arduino в DFU-режим, а также обновление прошивки. Версия R3 незначительно отличается от предыдущих. Изменения в устройстве следующие:

• добавлены четыре вывода – SCL, SDA, IOREF (для осуществления совместимости по напряжению различных расширительных плат) и ещё один резервный вывод, пока не используемый;
• повышена помехоустойчивость по цепи сброса;
• увеличен объём памяти;
• ATmega8U2 заменён на микроконтроллер ATmega16U2.

Выводы Arduino Mega 2560R3 предназначаются для следующего:

1. Имеющиеся цифровые пины могут служить входом-выходом. Напряжение на них – 5 вольт. Каждый пин обладает подтягивающим резистором.
2. Аналоговые входы не оснащены подтягивающими резисторами. Работа основана на применении функции analog Read.
3. Количество выводов ШИМ составляет 15. Это цифровые выводы №2 – №13, №44 – №46. Использование ШИМ производится через функцию analog Write.
4. Последовательный интерфейс: выводы Serial: №0 (rx), №1 (tx); выводы Serial1: №19 (rx), №18 (tx); выводы Serial2: №17 (rx), №16 (tx); выводы Serial3: №15 (rx), №14 (tx).
5. Интерфейс SPI оборудован выводами №53 (SS), №51 (MOSI), №50 (MISO), №52 (SCK).
6. Вывод №13 – встроенный светодиод.
7. Пины для осуществления связи с подключаемыми устройствами: №20 (SDA), №21 (SCL).
8. Для внешних прерываний (низкий уровень сигнала, другие изменения сигнала) используются выводы №2 , №3, №18, №19, №20, №21.
9. Вывод AREF задействуется командой analog Reference и предназначается для регулирования опорного напряжения аналоговых входных пинов.
10. Вывод Reset. Предназначен для формирования незначительного уровня (LOW), что приводит к перезагрузке устройства (кнопка сброса).

Как прошить Arduino UNO на примере Blink.

Запустить приложение Arduino IDE (подойдет любая версия).

Во вкладке Инструменты/Плата: выберите пункт “Arduino/Genuino Uno”

Подключите Arduino UNO к компьютеру с помощью USB кабеля.

Используйте для прошивки короткий кабель, который идет в комплект с платой! Потому что при использовании кабеля длинной более 30 сантиметров могут возникать помехи, из-за чего загрузка скетчей будет не возможна!

Во вкладке Инструменты выбрать порт, к которому подключена плата Arduino UNO.

В моем случае это COM7, у вас может быть другой! Выберите тот который появился при подключении платы!

Теперь откройте тестовый скетч во вкладке Файл/Примеры/Basics/Blink

Или скопируйте этот скетч и вставьте его в чистое окно редактирования приложения Arduino IDE.

В скетче прописана задержка 1 секунда delay(1000); между командами включить и выключить светодиод, можете отредактировать его на свое усмотрение, и нажмите загрузить.

Скетч загрузится, и на плате будет мигать светодиод с той периодичностью которую вы указали в скетче.

Принцип работы системы

Устройство Arduino работает следующим образом. Информация, собранная с различных датчиков в доме, направляется по беспроводной сети на планшет или ПК. Далее с помощью специального софта производится обработка данных и выполнение определенной команды.

Главную функцию выполняет центральный датчик, который можно приобрести или собрать самостоятельно. Разъемы на платах являются стандартными, что значительно упрощает выбор комплектующих.

Питание

Питание Arduino производится через USB разъем или от внешнего питающего устройства. Источник напряжения определяется в автоматическом режиме.

Если выбран вариант с внешним питанием не через USB, можно подключать АКБ или блок питания (преобразователь напряжения). В последнем случае подключение производится с помощью 2,1-миллиметровго разъема с «+» на главном контакте.

Провода от АКБ подключаются к различным выводам питающего разъема — Vin и Gnd.

Для нормальной работы платформа нуждается в напряжении от 6 до 20 Вольт. Если параметр падает ниже 7 вольт, на выводе 5V может оказаться меньшее напряжение и появляется риск сбоя.

Если подавать 12 В, возможен перегрев регулятора напряжения и повреждения платы. По этой причине оптимальным уровнем является питание с помощью 7 — 12 В.

В отличие от прошлых типов плат, Arduino Mega 2560 работает без применения USB-микроконтроллера типа FTDI. Для обеспечения обмена информацией по USB применяется запрограммированный под конвертер USB-to-serial конвертер.

На Ардуино предусмотрены следующие питающие выводы:

• 5V — используется для подачи напряжения на микроконтроллер, а также другие элементы печатной платы. Источник питания является регулируемым. Напряжение подается через USB-разъем или от вывода VIN, а также от иного источника питания 5 Вольт с возможностью регулирования.
• VIN — применяется для подачи напряжения с внешнего источника. Вывод необходим, когда нет возможности подать напряжение через USB-разъем или другой внешний источник. При подаче напряжения на 2,1-миллиметровй разъем применяется этот вход.
• 3V3 — вывод, напряжение на котором является следствием работы самой микросхемы FTDI. Предельный уровень потребляемого тока для этого элемента составляет 50 мА.
• GND — заземляющие выводы.

Принципиальную схему платы в pdf формате можно посмотреть ЗДЕСЬ.

Связь

Возможности Arduino позволяют подключить группу устройств, обеспечивающих стабильную связь с ПК, а также другими элементами системы — микроконтроллерами или такими же платами Ардуино.

Как устроен металлодетектор

Металлоискатель использует в своей работе метод индуктивного зондирования. Основная рабочая часть прибора – катушка индуктивности. Наличие металла под зондом детектора меняет индуктивность, которая замеряется логикой контроллера и передается пользователю через интерфейсное устройство в виде сигналов (принцип работы будет подробнее рассмотрен ниже). Таким устройством обычно служит динамик или наушники, но могут применяться и другие способы оповещения:

• светодиоды;
• сообщения на смартфон;
• вывод визуальных кодов на встроенный экран, и так далее.

Любой металлоискатель состоит из трех основных блоков:

• катушка (или несколько). Они играют роль обнаруживающих металл передающих или принимающих антенн;
• блок управления;
• устройство вывода сигнала.

Отметим, что речь идет о простом импульсном или индукционном детекторе. Дорогие промышленные и специализированные образцы могут содержать иную аппаратную «начинку».

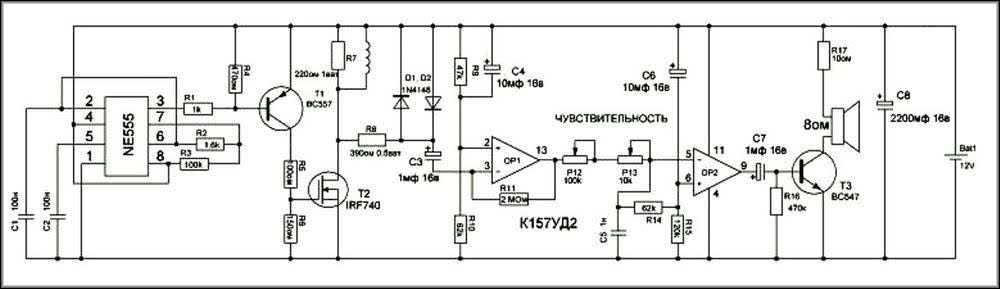

В блоке управления расположен генератор сигнала и центральная схема — контроллер. Существует множество схем металлоискателей под разные виды плат. Распространена схема устройства «Пират» на базе двух чипов:

• операционного двухканального усилителя TL072 и его аналога К157УД2 (приемный модуль);
• чипа NE555 (передающий узел системы).

Но в последнее время становятся популярны варианты на Arduino. Причина этого — простота, дешевизна, хорошая изученность семейства Ардуино и мощные программные возможности платформы.

Плата Arduino Mini

Является одной из самых простых и удобных устройств Arduino.

Используется микроконтроллер ATmega 168 с рабочим напряжением на 5 вольт с частотой в 16 МГц. Максимальное напряжение питания в моделях составляет 9 вольт. Значение максимального тока на выводах составляет 40 mA.

Плата содержит:

• 14 цифровых выводов (из них 6 могут быть использованы в качестве ШИМ-выходов), могут применяться в качестве как входа, так и выхода;
• 8 аналоговых входов (4 из них оснащены выводами);
• 16 МГц – кварцевый генератор.

Пины устройства Arduino Mini имеют следующее предназначение:

1. Два вывода, посредством которых осуществляется питание платы «плюс»: RAW, VCC.
2. Вывод контакта «минус» – пин GND.
3. Выводы под номерами 3, 5, 6, 9, 10, 11 используются для ШИМ при применении функции analog Write.
4. К выводам №0, №1 можно подключать другие устройства.
5. Аналоговые входы №0 – №3 с выводами.
6. Аналоговые входы №4 – №7 не имеют выводов и требуют пайки при необходимости.
7. Вывод AREF, который предназначен для изменения верхнего напряжения.
8. Вывод Reset – перезагрузка микроконтроллера.

Расположение выводов в различных версиях arduino mini могут различаться.

Шаг 5. Пайка компонентов

После того, как вы получили печатную плату, пришло время припаять компоненты на неё, чтобы сделать конечный продукт. В этом нет ничего сложного. Просто держите распечатку схемы перед собой и начинайте размещать компоненты по одному на печатной плате. Убедитесь, что после завершения этого шага нет короткого замыкания по питанию и заземлению.

Одна вещь, которую стоит пояснить, заключается в том, что значения конденсаторов не обязательно должны быть идеальными. Нечто близкое к тем величинам, что мы обсуждали выше, вполне будет работать. То же самое касается резисторов. Но сохраните значения R1 и R2 LM317.

Одна вещь, которую вы можете найти странной, что у arduino, который мы сделали, есть две кнопки сброса. На самом деле, когда разрабатывали макет, использовали четырехконтактную кнопку для справки. Но во время пайки стало понятно, что у нас её нет. Поэтому мы припаяли 2 двухполюсных переключателя сброса на место. Там нет ничего особенного.

USB для нашего UNO

Тут тоже есть два подхода. Есть такая штука, называется ISP:
Это такой разъем )) Для того, чтобы заставить работать наш новый UNO, нужен микроконтроллер. Если ты просто пойдешь в магаз и купить Atmega326 ты конечно будешь молодец, но работать сразу это все не будет – в нее надо зашить загрузчик Arduino. для этого как ни странно нужна вторая Arduino. Уже рабочая  Хз где ты ее достанешь, купишь в Китае или попросишь у друга погонять. В принципе подойдет любая. Назовем ее условно программатор. А подключать надо так:

pin name: not-mega: mega(1280 and 2560)
reset: 10: 53
MOSI: 11: 51
MISO: 12: 50
SCK: 13: 52

Если вы достали где-то в качестве программатора Arduino Mega то используйте для подключения последний столбец. Если программатором служат другие ардуины – тогда второй. В первом столбце указаны ноги вашей новой купленной атмеги. Далее в рабочую ардуино (программатор) заливаем скетч из образцов с названием ArduinoISP:

И вот тут у нас два варианта:

1. Можно прошить загрузчик и тогда в дальнейшем наш микроконтроллер можно прошивать через Serial порт и вторая ардуина-программатор нам больше не нужна.
2. Либо можно прошивать через программатор сразу наш скетч без загрузчика – и тогда у нас после запуска будет все работать быстрее на пару секунд. Это делается с помощью меню файл –> загрузить через программатор

Если с вторым вариантом все ясно.. То первый требует разъяснений. Жмем Инструменты – Программатор – Arduino. А потом Инструменты – Записать загрузчик.

После этого отключаем Arduino и теперь нам понадобится USB to ttl serial Converter. После того, как мы его достали, его надо подключить к reset, d0 (rx), d1(tx) нашей только что прошитой атмеги.

1. Можно купить готовый например на PL2303 (или на аналоге, например CP2102) и вот так доработать – воткнуть между ногой DTR_N у PL2303 и Reset у Atmega конденатор 0.1 мкФ:
2. Можно собрать самим из подручных средств – обычно из прошивочного кабеля от старого телефона типа сименса. Их можно достать во всяких телефонных мастерских рублей по 20. И так, вот как выглядит плата внутри такого кабеля:

Суть та же, только не забудьте добавить резистор и конденсатор на reset (см. первый вариант).

После этого все будет прошиваться точно так же, как и обычная ардуина.

Прошивка ATmega328

У микроконтроллера нет собственного USB-порта. К компьютеру его можно подключить одним из двух способов:

Рассмотрим их подробнее.

Прошивка ATmega328 через USB-UART преобразователь

Для сборки программатора нам понадобится:

Соберите следующую схему

Аппаратная часть готова. Теперь скачайте и установите на компьютер интегрированную среду разработки Arduino IDE и прошейте свой контроллер.

Прошивка ATmega328 через Arduino Uno

Для сборки программатора нам понадобится:

Аппаратная часть готова. Теперь скачайте и установите на компьютер интегрированную среду разработки Arduino IDE и прошейте свою плату.

Источник

Шаг 7. Программируем Ардуино

Подключите коммутационную плату к Arduino и подключите её к компьютеру. Откройте диспетчер устройств и наблюдайте за com-портом конвертера usb — ttl. В Arduino IDE выберите com-порт и плату правильно. Теперь здесь начинается сложная часть.

Если ваша плата FTDI имеет вывод DTR и она подключена для сброса, просто сохраните программу и загрузите ее в Arduino как обычно. Ошибки не будет. Но если у вас нет пина DTR, как у нас, то, прежде чем нажать кнопку загрузки, удерживайте кнопку сброса на плате, а затем нажмите кнопку загрузки. Удерживайте кнопку до тех пор, пока программа не скомпилируется, когда IDE говорит «загрузка», затем отпустите переключатель сброса. Затем код будет загружен.

Похожие записи:

Удобная катушка для поливочного шланга своими руками 8 cамодельных ловушек от мышей Как сделать газонокосилку из старых инструментов и бытовой техники своими руками Сауна в квартире 3 колесный велосипед взрослый своими руками Советы как передвигать без царапин шкаф без ножек, самые эффективные методы
