Инструменты и материалы
Багги – отличное автотранспортное средство. Катаясь на компактном внедорожнике, можно легко преодолевать искусственные и естественные препятствия, небольшие водоемы, невспаханные поля и получать от поездок невероятное удовольствие. Другая мотивация собрать гоночную машину – работа, которая по силам каждому мастеру. Любой целеустремленный автомобилист сможет сделать одноместный или двухместный багги без посторонней помощи.
Если беспокоит вопрос позиционирования автоэлектрики, донорскую машину логично брать, работающую на карбюраторе, и расположить силовой агрегат сзади, за водительским креслом. Ступицы, передние полуоси использовать к заднему приводу. Цапфы на заднем мосту крепить намертво, а передние – как в авто
Для поездок по бездорожью нужно собирать туристический вариант багги, а не спортивный. Также следует придерживаться основных пропорций: размеров, веса и прочих технических условий. В целом желательно, чтобы машинка получилась не слишком тяжелой, приблизительно 300 кг. Для соблюдения всех необходимых параметров мастеру потребуется чертеж, которым он будет пользоваться в процессе сборки модели. С целью упрощения разработки схемы можно использовать одну из специальных компьютерных программ, предназначенных для моделирования. Также, помимо автомобиля донора, нужно подготовить необходимый инструмент и дополнительные материалы, крепежные приспособления:

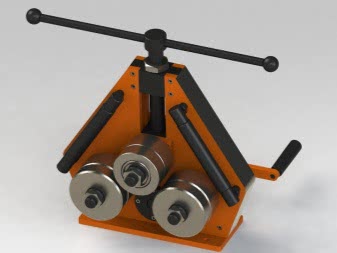

- трубогиб;
- сварочный аппарат;
- электродрель;
- набор инструментов;
- болты, гайки, шайбы;
- трубы;
- мерительный инструмент;
- карандаш;

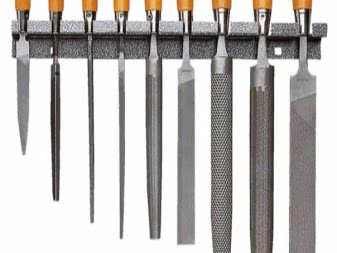

- напильник.
Список может быть неполным, потому что для каждой модели багги применяются определенные инструменты, детали.
Строение

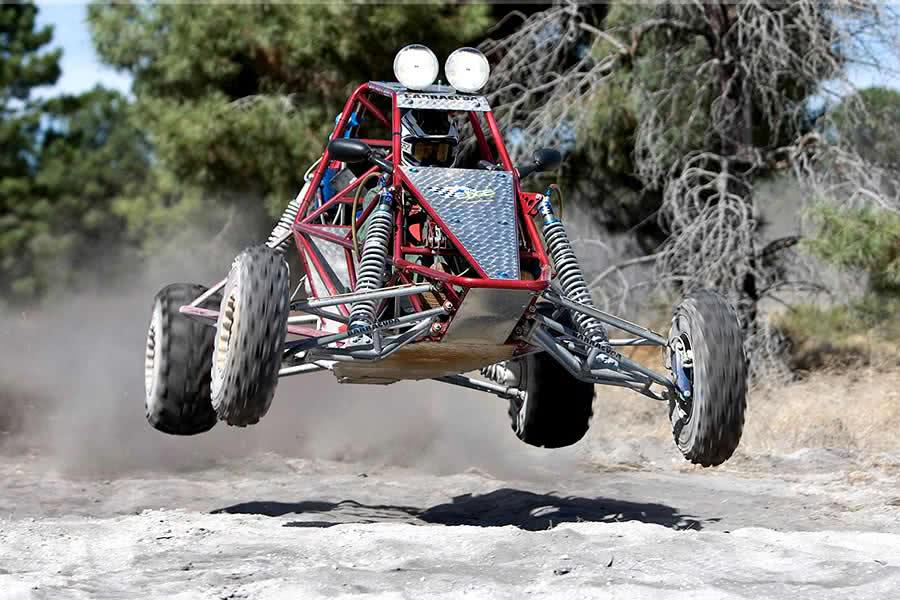

Как и раньше сейчас БАГГИ также имеют легкий каркасный кузов, по сути это прочные трубы которые сварены в определенной последовательности. Однако справедливости ради стоит отметить, что сейчас на место металла приходят еще более легкие конструкции — сделанные из карбона. Рама должна быть максимально прочной, чтобы выдержать все остальные нагрузки. На кузов как на основную часть, вешаются остальные узлы. А именно – двигатель, трансмиссия, подвеска, ну и конечно же салон.
Сейчас кстати существуют варианты закрытых автомобилей, из углепластика делаются борта, которые закрывают либо водителя, либо нужные части (например — двигатель), таким образом можно передвигаться по грязным дорогам, а не только по засушливым.
Компоновка БАГГИ, также специфична и остается такой практически до сих пор. Именно «Фольксваген ЖУК», своим строением определил конструкцию на много лет вперед.
Как мы знаем расположение двигателя у него сзади, также нет радиатора охлаждения, что оказалось для таких кроссовых машин, очень востребованным.
Но самая главная составляющая это подвеска, именно в БАГГИ она считается самой проходимой и самой прочной. Мало того, клиренс может достигать целых 500 мм, что просто очень много!
Как вы понимаете, такие средства передвижения можно сделать и своими руками, в принципе нет ничего сложного для знающего человека.
Сейчас такие авто собирают даже с мотоциклетными двигателями. Конечно без специальной подготовки сами вы навряд ли сделаете, требуются специалисты, а вот если их подключите, примерно вот что может получиться, смотрим видео.
Ходовая часть багги. Независимая подвеска
Багги своими руками Независимый тип подвески, для которого характерно движение колес в продольной плоскости, может быть выполнен на двух рычагах (в виде трапеции или параллелограмма) либо на одном
Немало важно и то, что различные колеса багги могут сильно влиять на общий ресурс подвески. Например если на багги стоит внедорожная резина низкого давления, то она сама по себе довольно хорошо демпфирует неровности трассы
Упругим элементом таких конструкций выступают торсионы, пружины и даже резиновые элементы, которые работают на скручивание. При прямолинейном движении и наезде на препятствие изменения колеи и угла наклона не происходят. Этот вид подвесок может использоваться в конструкциях задних и передних мостов. Рисунки 1 и 2 соответственно.
Амортизаторы багги
Довольно часто упругими элементами конструкции выступают цилиндрические пружины. Как и торсионы, пружины не способны гасить колебания, которые возникают при движении. Поэтому наряду с пружинами в качестве демпфирующих устройств используют гидравлические амортизаторы. Этот вид амортизаторов устанавливают или рядом с упругим элементом или непосредственно внутри него.
Как пример узла такого типа может выступать передний мост автомобиля «Минимакс». Упругим элементом подвески является комбинация пружины и торсиона, то есть внутри самой цилиндрической пружины и расположен амортизатор.
Целесообразно упростить конструкцию в том случае, когда размеры и масса авто невелики. Далее будет рассмотрен пример независимой подвески однорычажного типа. Здесь в качестве упругого элемента применяется торсион пластинчатого типа, который помещен в трубчатый чехол. Этот же чехол выполняет функцию поперечной рамы (рис. 4).
Наряду с гидравлическими амортизаторами для багги используют также и фрикционные, аналогичные тем, что устанавливаются в задней части конструкции различных мотоколясок. Амортизатор фрикционный, представленный на рис. 5, состоит из двух наружных 7 и двух внутренних 3 пластин, выпуклой стальной шайбы 5, шайбы пружинной 2, двух фрикционных шайб 4, стопорного кольца 9 и стяжного болта 6 с гайкой 1. Одним концом внутренние и наружные пластины насажены на втулку из стали, попутно они скреплены с ней и сваркой. Через фрикционные шайбы 4 другие концы означенных пластин соединяются между собой при помощи выпуклой шайбы, гайки и стяжного болта. Такое крепление обеспечивает возможность внутренних и наружных пластин проворачиваться относительно друг друга. Путем ослабления или затягивания гайки стяжного болта изменяется уровень жесткости амортизатора.
Задняя подвеска багги
Необходимую устойчивость движения авто позволяют обеспечить переменные значения угла наклона колес. Изменению такого угла способствуют конструкции, рычаги которой позволяют совершать перемещение в двух плоскостях. Они могут быть использованы и на заднем, и на переднем мосте автомобиля. Установленная на задней оси, такая подвеска будет замечательно сочетаться с какой угодно подвеской передних колес транспортного средства. В случае если в такой подвеске через центр кардана полуоси будет проходить ось качания рычага, то необходимость устанавливать у ступицы колеса второй кардан попросту отпадает. На рис. 6 приведен пример этого вида подвески.
Цилиндрические пружины с вмонтированным внутрь амортизатором выступают здесь в качестве упругого элемента.
Кроме подвесок, которые мы уже рассмотрели, возможно использование независимой подвески свечного типа. В ней упругим элементом является пружина. Как и ступица колеса, она перемещается вдоль вертикальных направляющих, которые устанавливаются на концах балки моста. Если имеет место независимая подвеска ведущих колес автомобиля, то карданное сочленение используется для передачи крутящего момента от главной передачи к колесам. Наиболее часто используется кардан с двумя шарнирами. Как, например, это было реализовано в автомобиле «Колобок» (рис. 7).
Для более простых конструкций достаточно будет применить в полуосях один карданный шарнир (рис. 8).
С целью облегчения массы подрессоренных элементов тормозные барабаны могут быть установлены на валу главной передачи, а не на дисках колес (рис. 9).
Как шарнирный узел может быть применен либо упругий карда, конструкция которого приведена на рис. 10, либо крестовина стандартного шарнира.
Подобная конструкция была применена в мотоколяске типа С1Л. Не более 7 градусов — именно такой должна быть величина допустимого постоянного угла работы кардана. Для ситуации, когда вал находится в наибольшем крайнем положении, величина угла может изменяться до 15-17 градусов.
Подбор труб
Для сбора рычагов понадобится достать трубы. Соответственно, надо знать за какими трубами охотиться. На ближайшей металлобазе находим два подходящих варианта: 1. Диаметр — 27 мм по наружке, шовная, стенка — 3 мм 2. Диаметр — 32 мм по наружке, шовная, стенка — 2 мм
Здесь диапазон диаметров и толщины стен оставляем на Ваше усмотрение под Ваши потребности. Чтобы хоть как-то сориентировать — предлагаем смотреть трубы от 25 мм диаметром. Чем больше и толще — тем крепче (спасибо, кэп!).
А мы же приобрели 10 метров трубы диаметром 27 мм. Пилим по 2.5 метра и погружаем в легковую машину. Выражаем благодарность продавцам магазина за предоставленную упаковочную бумагу. Если не хотите в автомобиле сцену «Салон. Ржавчина. Повсюду» — запаситесь перед поездкой оберткой из бумаги или полиэтилена.

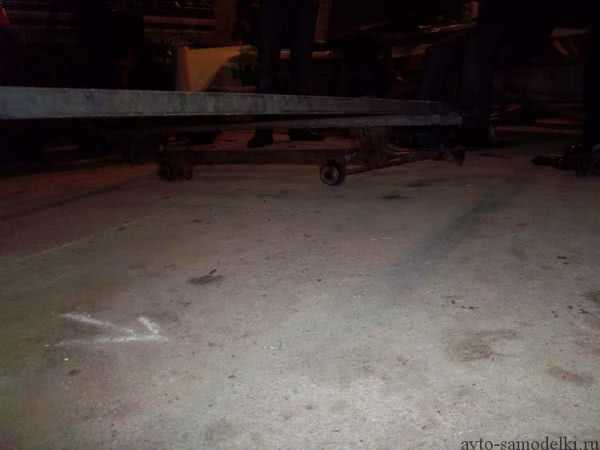

Вот фронтальная фотография привезенной трубы:

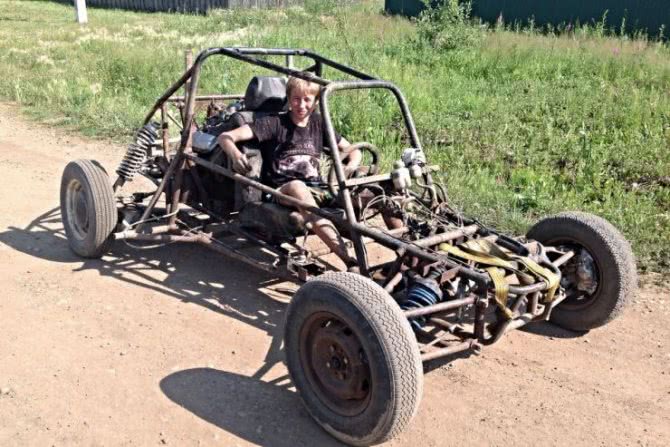

Багги из ВАЗ-2108
Самодельный багги из ВАЗ-2108: фото пошаговой постройки багги своими руками.
Умельцы собрали самодельный багги из узлов и агрегатов автомобиля ВАЗ-2108, предлагаем посмотреть подробный фото отчёт по постройке самодельного авто своими руками.

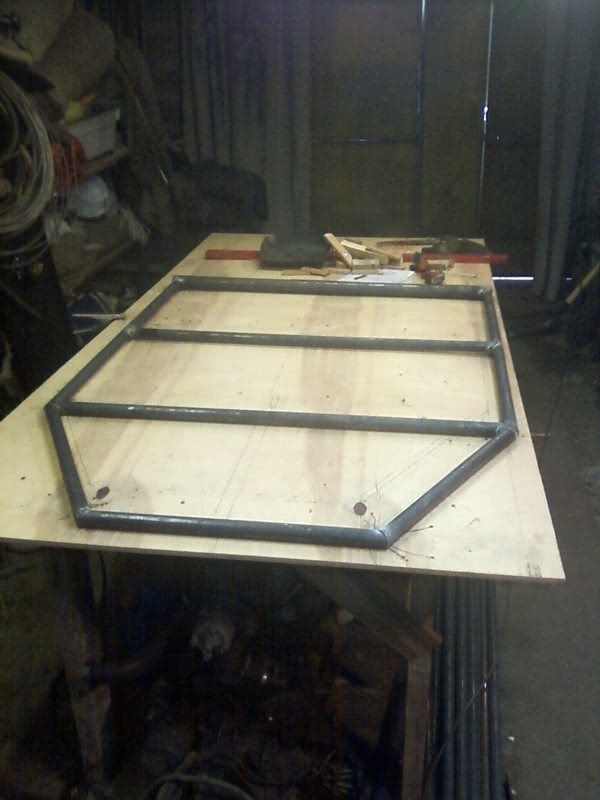

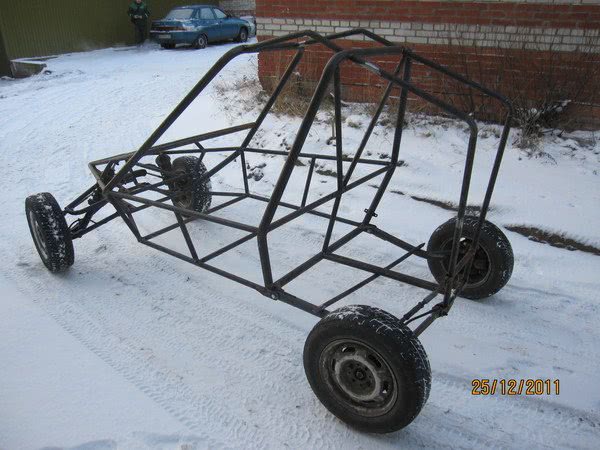

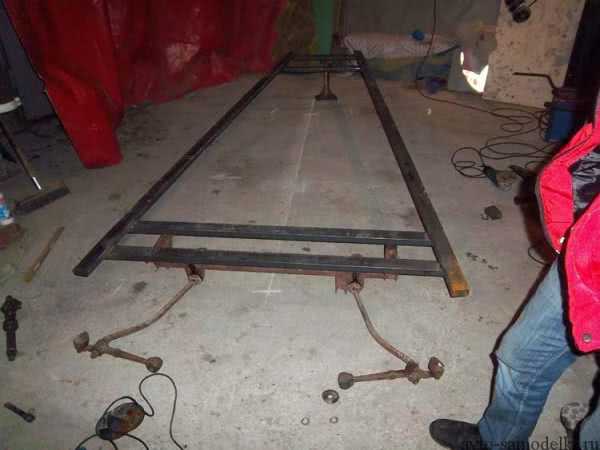

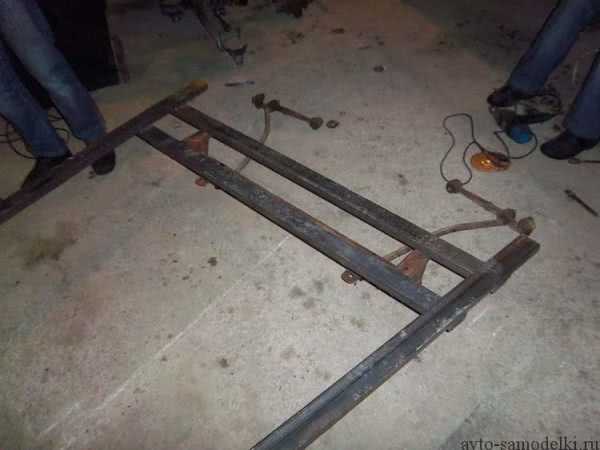

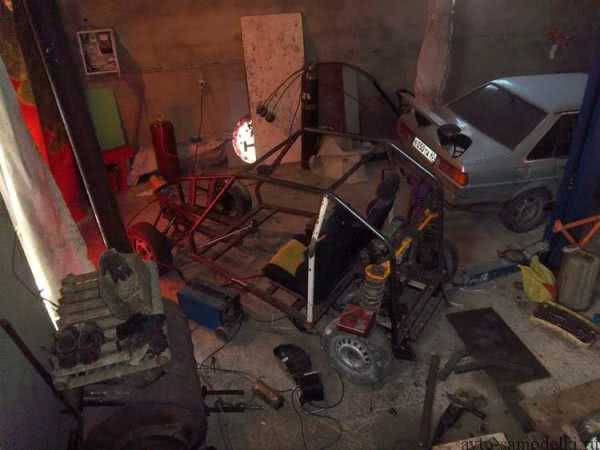

Первым делом из профильных труб была сварена рама.

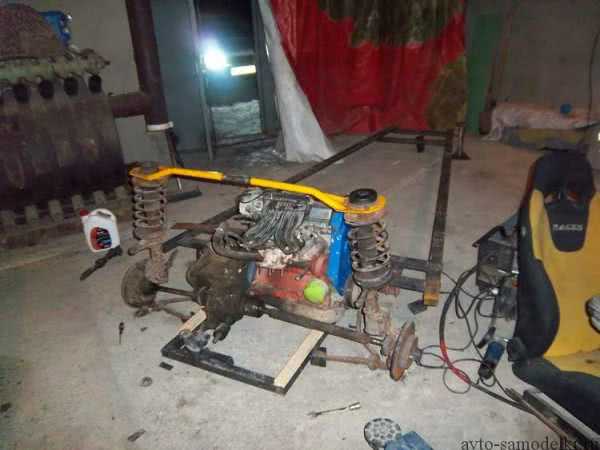

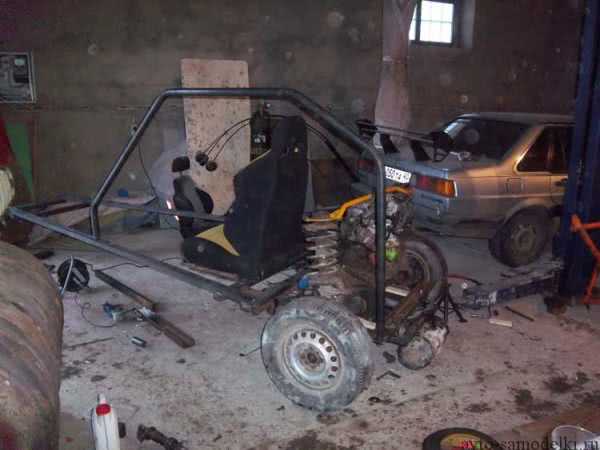

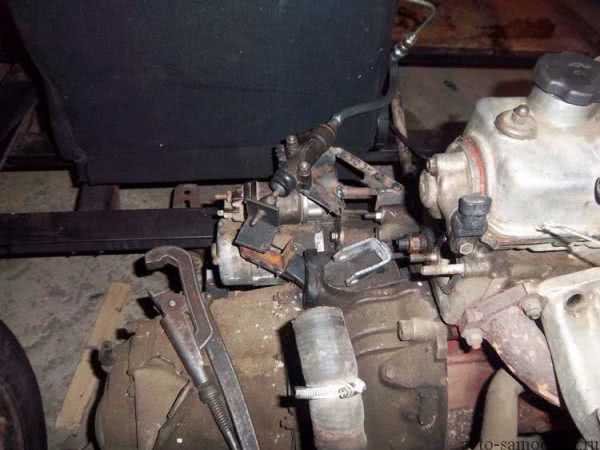

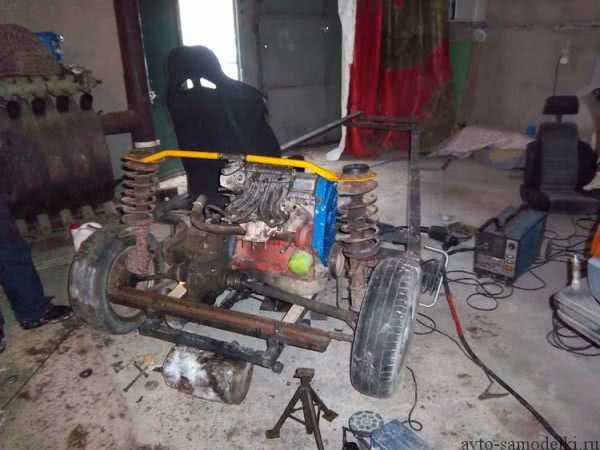

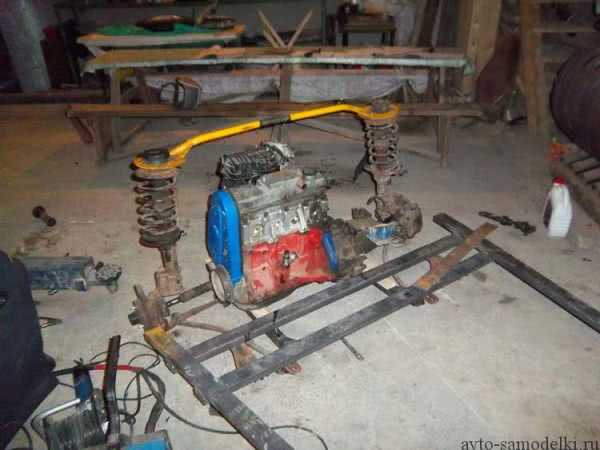

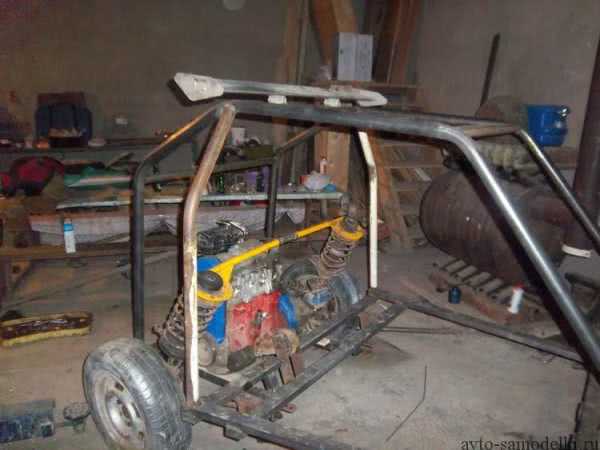

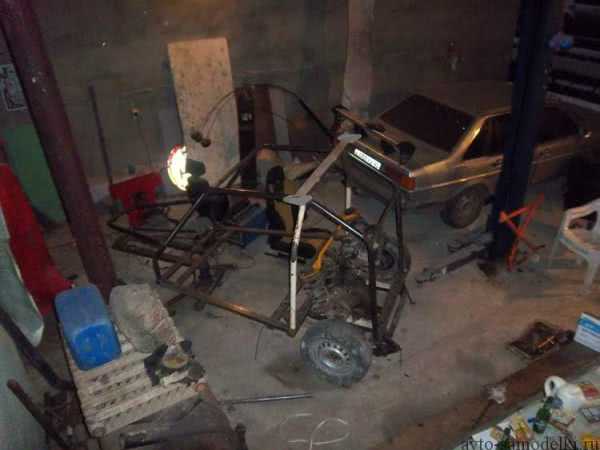

Примерка агрегатов.

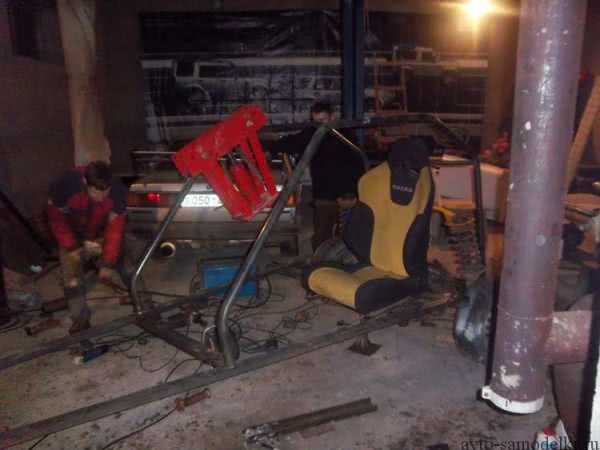

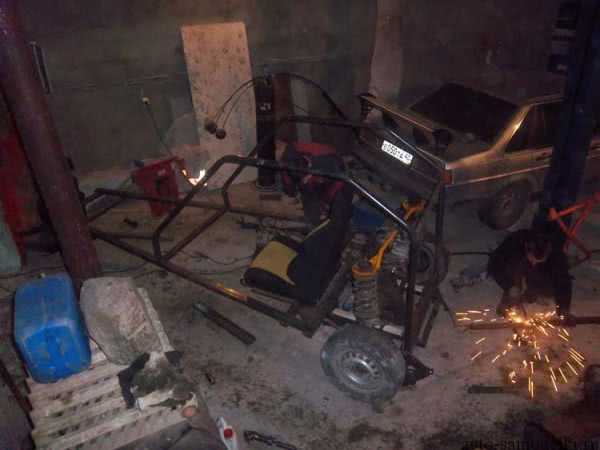

Из трубы круглого сечения сварены дуги безопасности.
Изготовлены рычаги передней подвески.

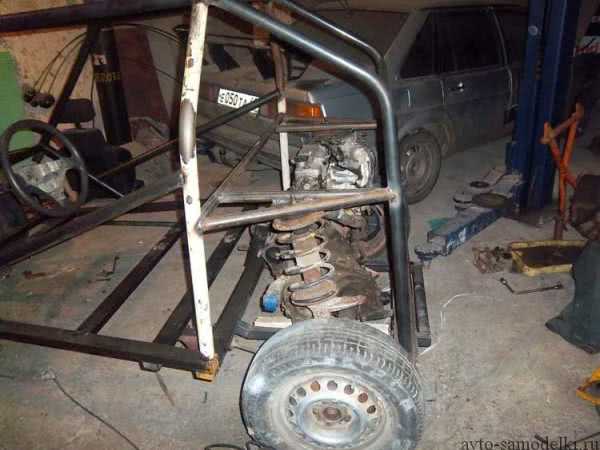

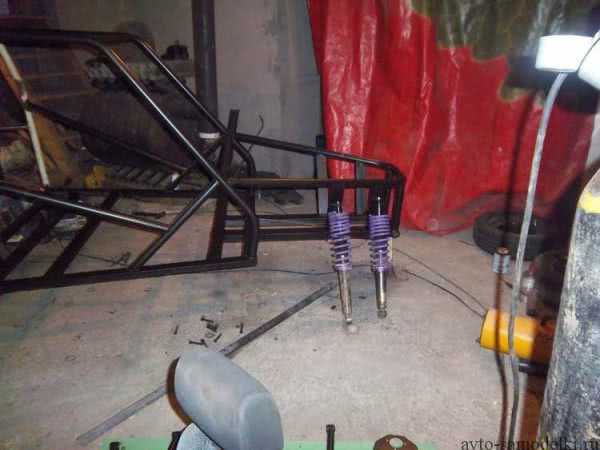

Установка передних стоек.

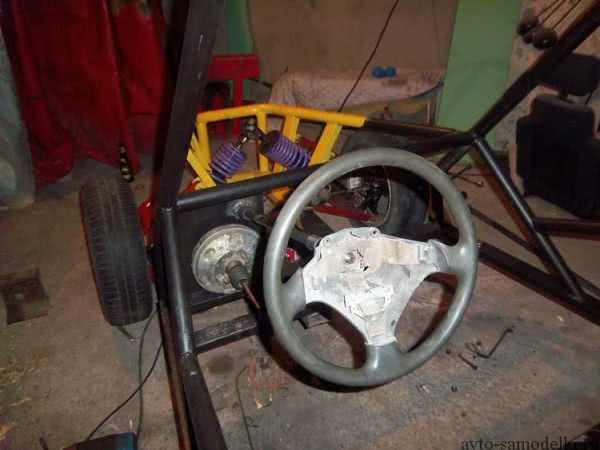

Рулевое управление также от ВАЗ-2108.

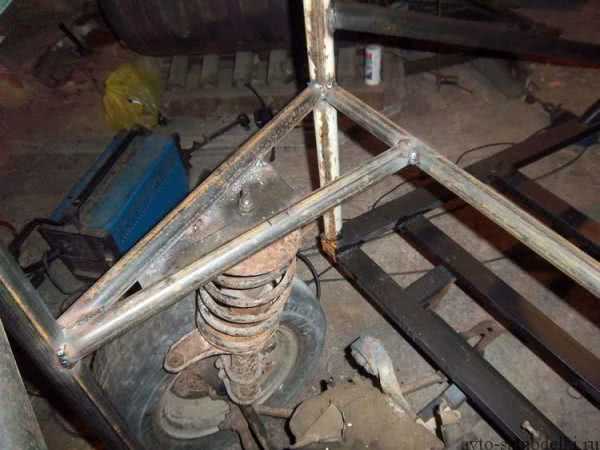

Под задние стойки сделаны крепления на раме.

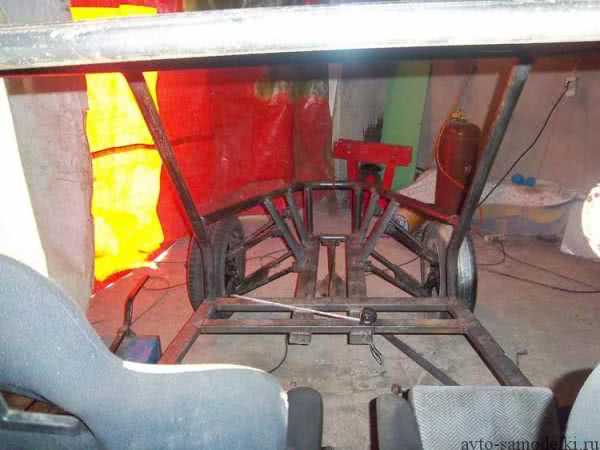

Педальный узел.

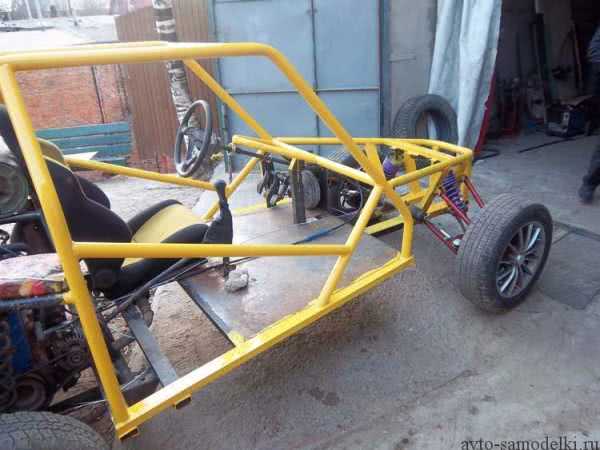

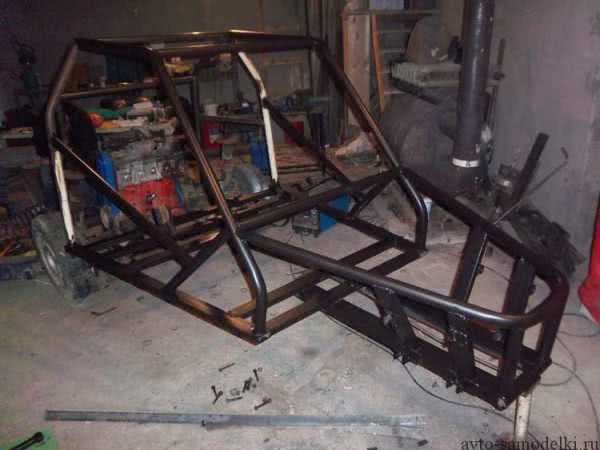

Рама окрашена.

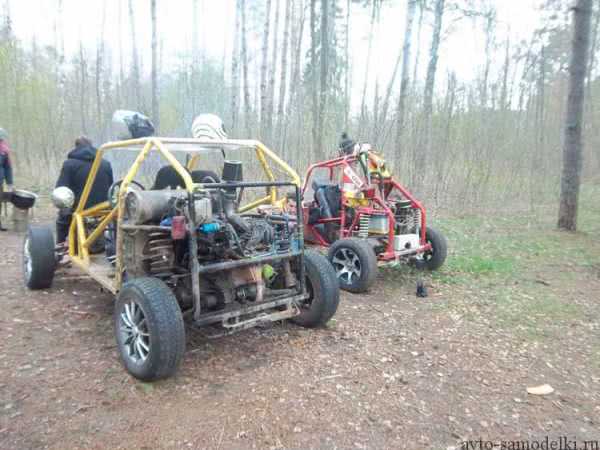

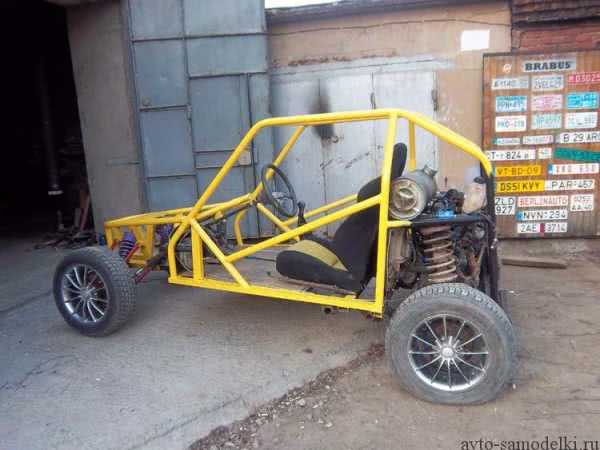

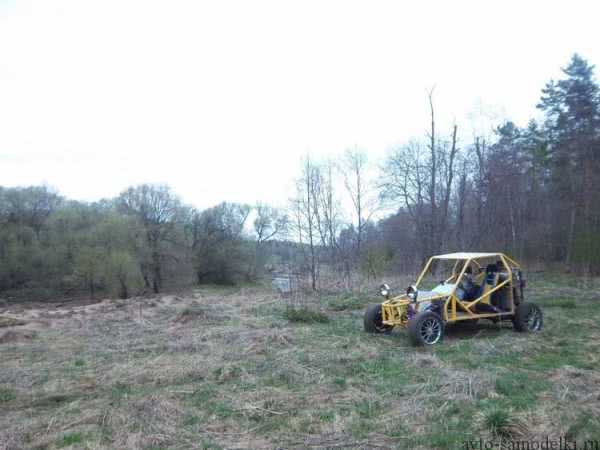

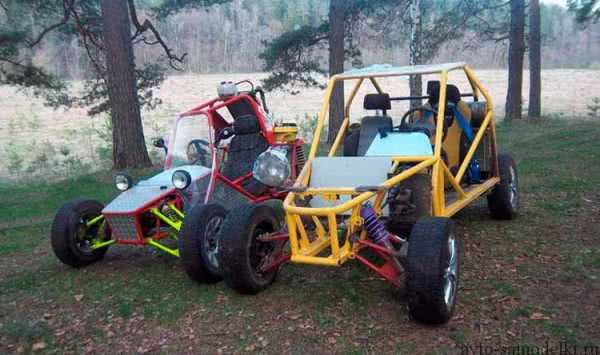

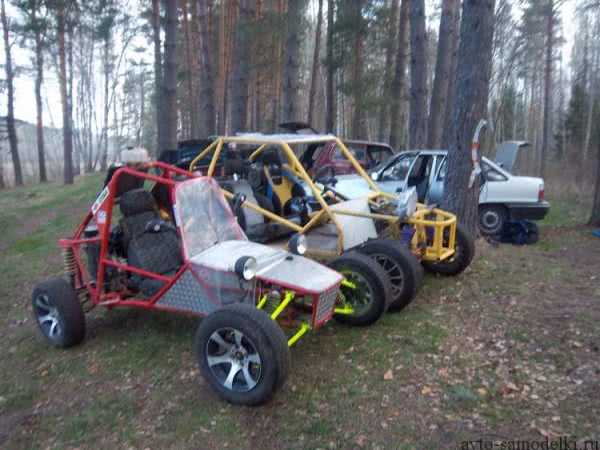

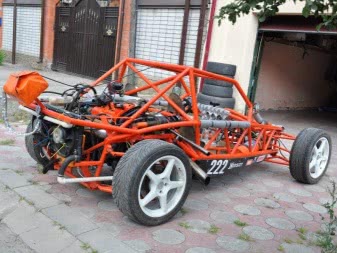

Самодельный багги успешно прошёл испытания.

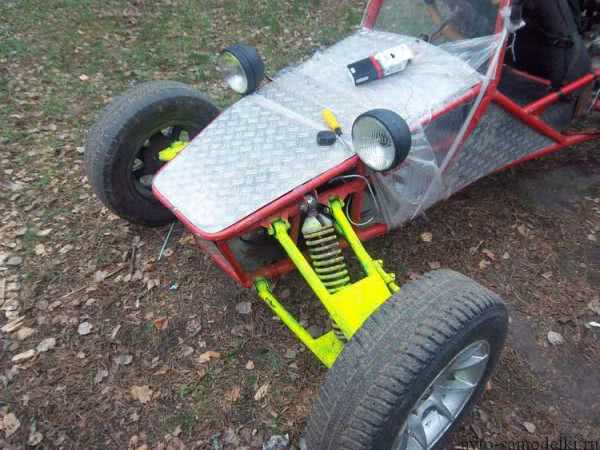

Сделана облицовка из листового алюминия.
Технические характеристики:
Чертежи — собственная разработка, дизайн игрушечного краулера Каркас — трубы диаметр-48мм, толщина 2мм и 3мм Двигатель/АКПП — СВАП-комплект Lexus ls400 1UZ-FE non vvti 4,0 V8 245 л.с. 350 Нм; АКПП Aisin 30-41LE 4 ступени Мосты — ГАЗ 4Х4 ГП 5.1; Блокировки дифф по обстоятельствам и желанию Раздаточная коробка — ГАЗ 66 парт-тайм; Резина — Ф-Бел 160М r16 (диаметр 37 дюймов); Колесные диски: разварки, R16, J9, ET: перед=0, зад=-50 Стойки — самодельные койловеры (регулируемая жесткость), ход 32см, Сиденья — «ковши» нерегулируемые с 4-ти точечными ремнями Рулевая колонка регулируеся по высоте Подвеска 4-х рычажная на ШС Рулевая — Гидростатическое управление (ГОРУ); Бензобак 55л Масса
Место осмотра машины

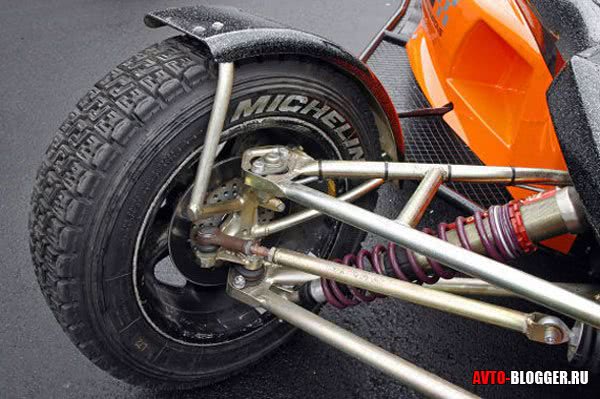

Передняя подвеска
Подвеска буквой «А» обеспечивает большой ход колеса
Хорошо зарекомендовала себя подвеска на длинных поперечных рычагах в виде буквы А, она обеспечивает большой ход колеса. Ещё плюс в том, что она позволяет изменять угол наклона амортизатора с пружиной, тем самым регулируя жёсткость подвески.
Маятниковый рычаг при эксплуатации подвергается большим нагрузкам, поэтому важно уделить особое внимание материалам и качеству сварных швов при сборке этой детали. Чтобы снизить износ сайлент-блоков и продлить срок их службы, рычаги нужно рассчитывать как можно шире. Т
е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса
Т. е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса
Чтобы снизить износ сайлент-блоков и продлить срок их службы, рычаги нужно рассчитывать как можно шире. Т. е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса.
Нюанс, который может впоследствии огорчить — это ограниченный ход пальца нижней шаровой опоры в своём гнезде. Иными словами, палец может ограничивать ход подвески вверх или вниз не в том месте, где ожидалось. Это нужно проверить на стадии проектирования.
Багги из ваз 2109
Этот вездеход в отличии от других подобных ему машин был выполнен не с нуля, а имел как основу стандартную модель ваз 2109. Однако несмотря на это автор сумел добиться необходимых качеств и создал отличный багги.
Материалы и агрегаты использованные при строительстве вездехода:1) Корпус и большинство деталей от ваз 21092) металлический профиль3) глушитель от черри амулет4) Ступицы от Нивы5) тормозные диски от нивы6) ступичные подшипники7) Две внешних гранаты от нивы8) пыльники от ваз 21099) лист железа толщиной в 5 мм10) усиленные шаровые 11) колеса от нивы12) лист орг. стекла13) раздаточная коробка от нивы14) заводские рычаги от нивы
Рассмотрим более детально этапы постройки вездехода.

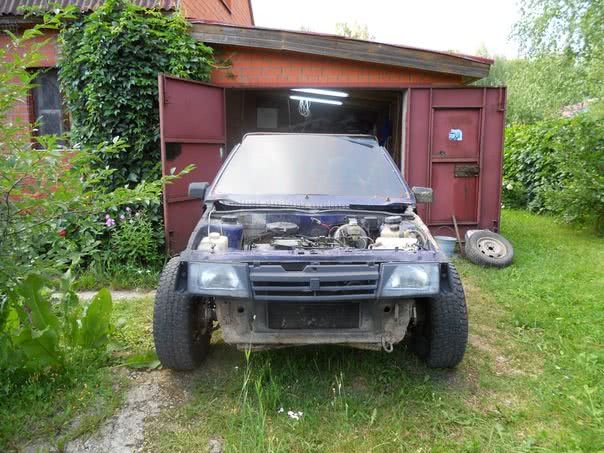

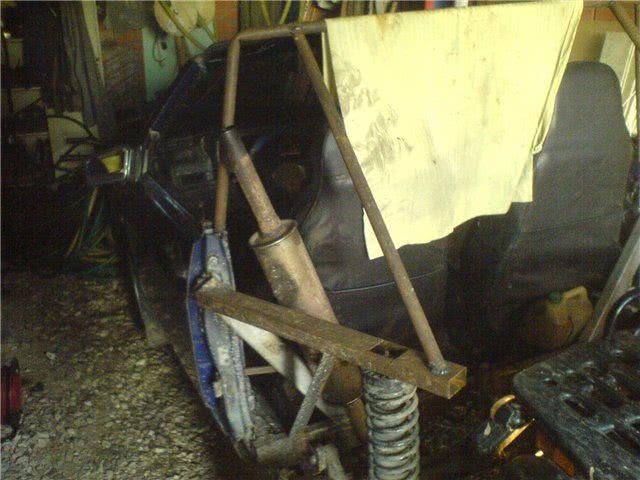

Изначально автору досталась обычная девятка, с которой он и начал экспериментировать.Для начала ваз 2109 стандартной комплектации был превращен в кабриолет:
И целое лето автор проездил на ней именно в таком виде, но так как машина была довольно потрепанная, то не выдержала подобной эксплуатации и у нее оторвало заднюю балку вместе с часть лонжерона.
Однако это не расстроило автора и он решил соорудить из нее нечто более необычное и интересное.Для этого он оттащил машину в гараж и приступил к ее модернизации.

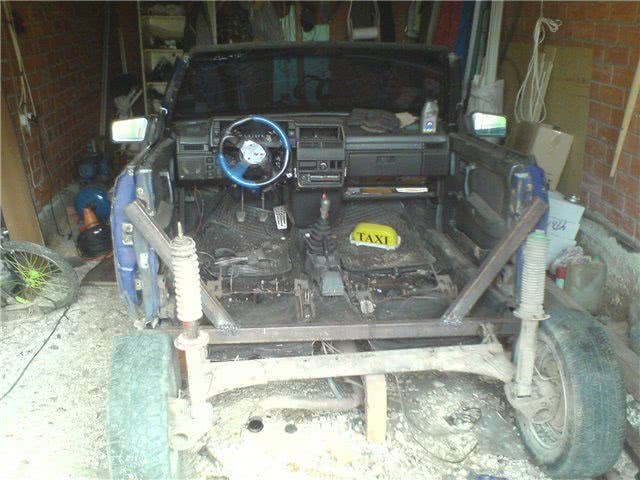

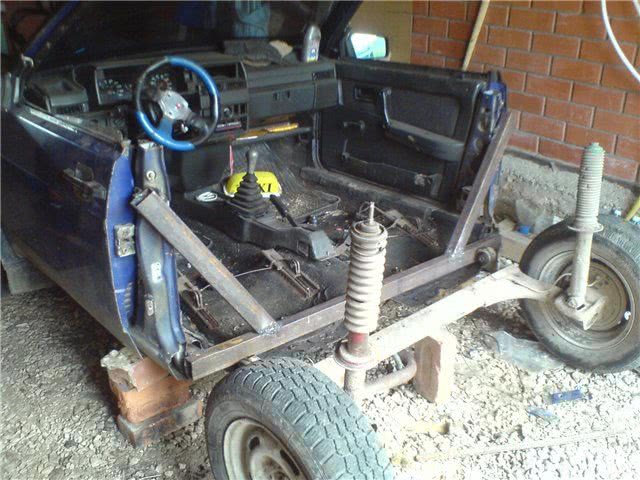

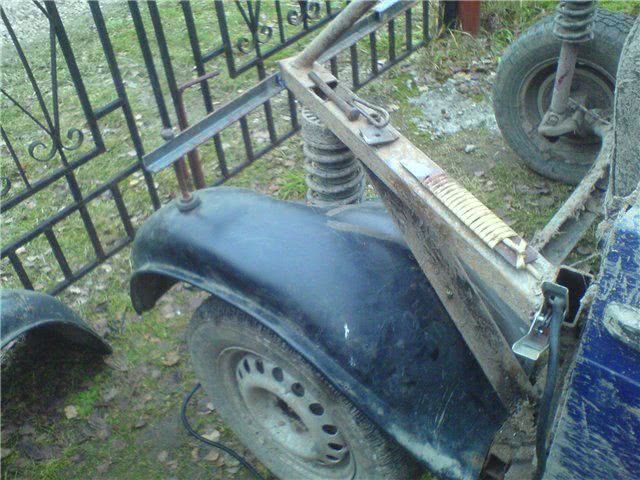

Прежде всего автор решил поработать над кузовом машины, так как целиком он слишком тяжелый. Поэтому взяв в руки болгарку, он отделил излишние части от машины.

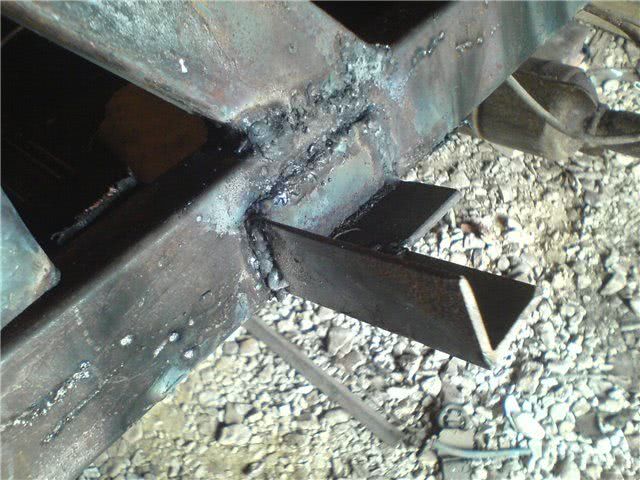

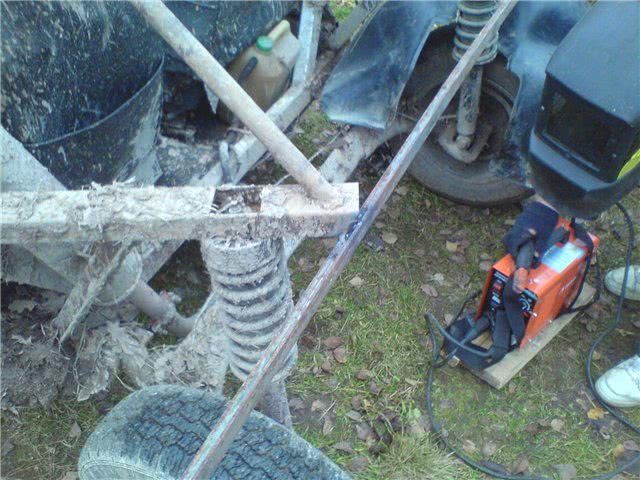

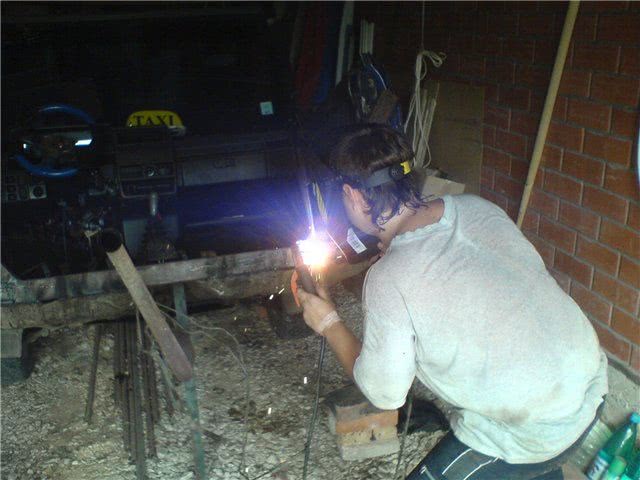

Затем за недостаточным опытом в сварочных работах автор столкнулся с проблемой при приварке стандартного глушителя от ваз 2109, в конце концов автор оставил эту затею и установил среднюю часть глушителя от черри амулет.
Что заняло всего пол часа времени:
Затем автор приступил к работам по мостам, установке раздаточной коробки от Нивы, доработке коробки переключения передач, а так же небольшому ремонту двигателя от ваз 2109.
Все это крепится с усиленной раме, которая стоит на независимой подвеске, на четырех поворотных кулаках нивы. рычаги были взяты заводские, которые подверглись небольшой обработке.
Ход подвески по расчетам автора должен составлять 40 сантиметров.
После сборки и установки основных элементов конструкции были проведены испытания вездехода по лесным дорогам, где вездеход показал отличные качества управляемости, проходимости и скоростные характеристики.
Покатавшись после дождя по мокрой трассе автор пришел к выводу, что машине необходимо установить задние брызговики. Для этих целей были использованы пластиковые подкрылки от того же самого ваз 2109:
В таком виде вездеход был обкатан один сезон, по прошествии которого автор сделал следующие выводы:Управляемость по дорогам после дождя оставляла желать лучшего, причиной тому служил тот факт, что передняя часть вездехода очень быстро закапывалась. Так же необходимо сделать нормальный бензобак вместо использующейся канистры, так как топлива хватает весьма не надолго и к тому же нет герметичности, из-за чего на неровных поверхностях канистра подтекала.

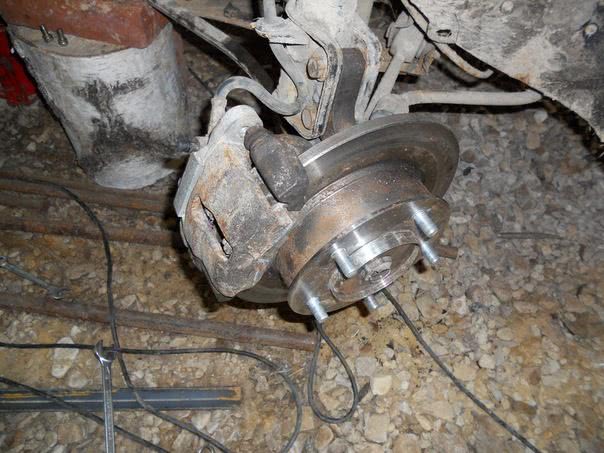

Так же для установки на вездеход были обточены ступицы от нивы под размер подшипников девятки. Установлены дисковые тормоза, пыльники , а из пяти миллиметрового листа железа были выполнены переходники тормозов. Так же автор приступил к установке усиленных шаровых на вездеход. Так же на вездеход были установлены колеса от нивы:

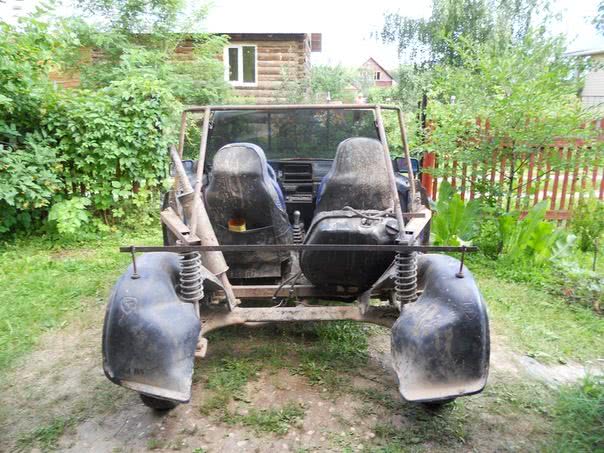

Вот фотографии вездехода после всех основных доработок:

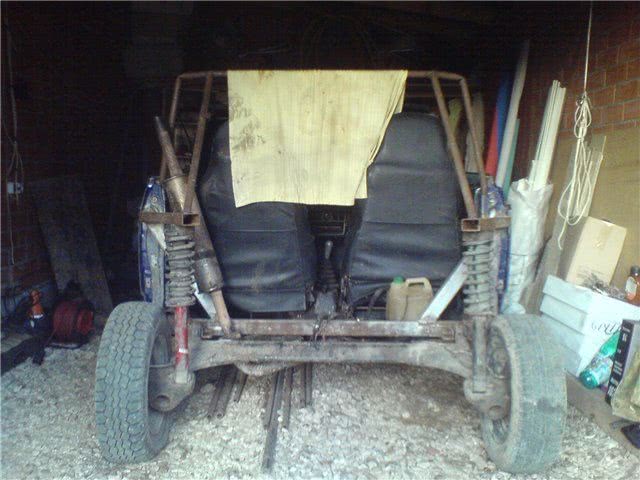

Как вы могли заметить из-за не совсем идентичной конструкции крепления колеса от нивы пришлось устанавливать обратной стороной. Хотя сначала автор задумался об установке подставок, но получалось слишком длинно, к тому же это отражалось на бюджете машины.
В дальнейшем автор хочет решить возникшую проблему кардинальной сменой стойкой машины и переделыванием всей подвески вездехода.
Так же для безопасности планируется установить четырех-точечные ремни безопасности.
Не смотря на то, что ступицы были ослаблены после токарной обработки, они вполне справляются с нагрузкам, что с боковыми , что с весом который приходится на два подшипника.

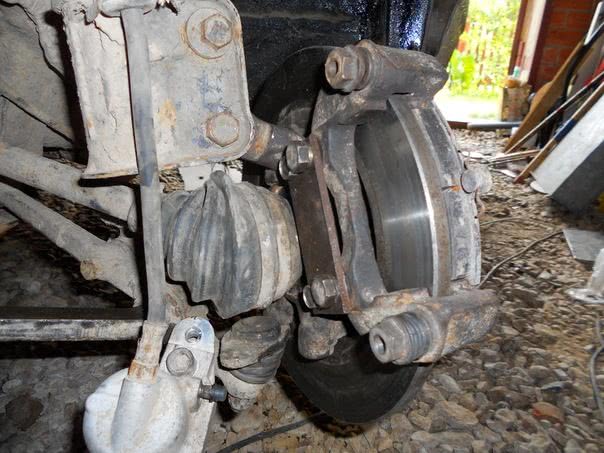

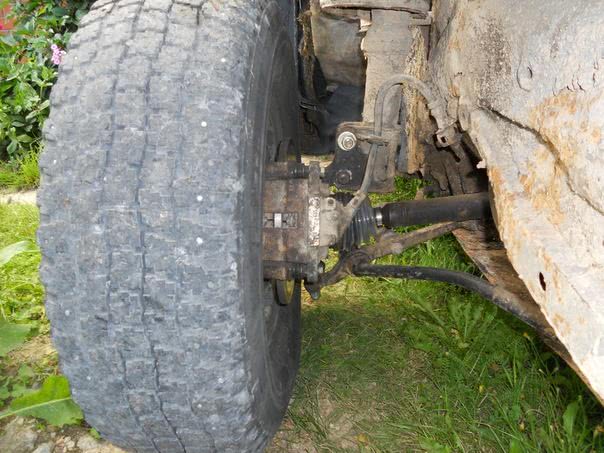

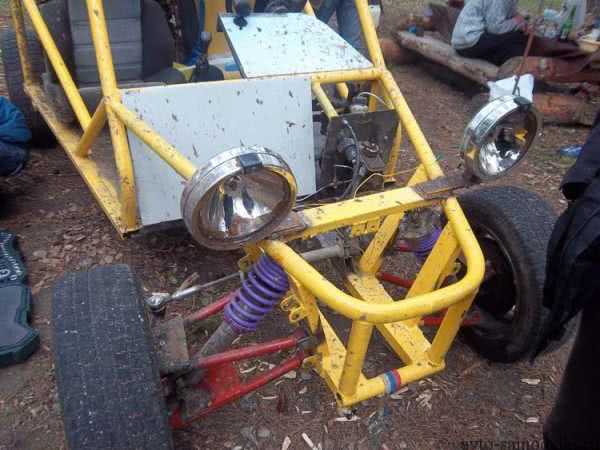

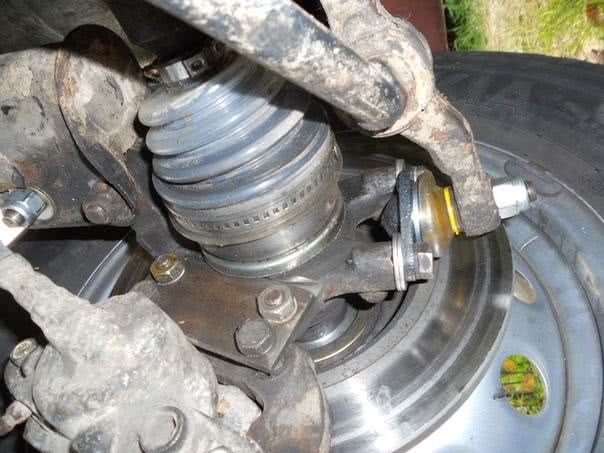

Вот так выглядит передняя подвеска, которая подверглась минимальным изменениям:
В дальнейшем планируется создание самодельного верхнего рычага по А-образной широкой модели, а в центре разместить амортизационную стойку от ваз 2108.
Так же автор занимается изучением документации и форумов касательно установки ШРУСов на внедорожные багги.Рассматривается возможность отказа от независимой подвески в пользу мостов от УАЗа, или создание подвески по типу «Мазуркевич».
Передняя подвеска
Подвеска буквой «А» обеспечивает большой ход колеса
Хорошо зарекомендовала себя подвеска на длинных поперечных рычагах в виде буквы А, она обеспечивает большой ход колеса. Ещё плюс в том, что она позволяет изменять угол наклона амортизатора с пружиной, тем самым регулируя жёсткость подвески.
Маятниковый рычаг при эксплуатации подвергается большим нагрузкам, поэтому важно уделить особое внимание материалам и качеству сварных швов при сборке этой детали. Чтобы снизить износ сайлент-блоков и продлить срок их службы, рычаги нужно рассчитывать как можно шире. Т
Т
е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса
Т. е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса
Чтобы снизить износ сайлент-блоков и продлить срок их службы, рычаги нужно рассчитывать как можно шире. Т. е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса.
Нюанс, который может впоследствии огорчить — это ограниченный ход пальца нижней шаровой опоры в своём гнезде. Иными словами, палец может ограничивать ход подвески вверх или вниз не в том месте, где ожидалось. Это нужно проверить на стадии проектирования.
Рама
Начать делать багги своими руками лучше всего с такой части, как рама, ведь на неё мы будем устанавливать всё остальное. Для её изготовления мы взяли трубы. Сделать её не так уж и сложно. Нужно по схемам всё делать поэтапно.
Если вы боитесь своими же руками испортить раму для Багги, то в интернете есть огромное количество видео её изготовления
Главное помнить, что при сварке возникает напряжение металла и нужно обращать внимание, чтобы не повело ваш будущий кузов
Кузов для багги своими руками вы можете сделать разных вариантов, как чуть поменьше, так и чуть побольше. Первый вариант – и у вас мини багги, второй и с дополнительным сидением – у вас туристический багги. Повторюсь – главное всё делать по схемам.
Рама
Начать делать багги своими руками лучше всего с такой части, как рама, ведь на неё мы будем устанавливать всё остальное. Для её изготовления мы взяли трубы. Сделать её не так уж и сложно. Нужно по схемам всё делать поэтапно.
Если вы боитесь своими же руками испортить раму для Багги, то в интернете есть огромное количество видео её изготовления
Главное помнить, что при сварке возникает напряжение металла и нужно обращать внимание, чтобы не повело ваш будущий кузов
Кузов для багги своими руками вы можете сделать разных вариантов, как чуть поменьше, так и чуть побольше. Первый вариант – и у вас мини багги, второй и с дополнительным сидением – у вас туристический багги. Повторюсь – главное всё делать по схемам.
Багги своими руками чертежи из ваз 2108
Багги на дому с движком ваз 2108
На все эти и другие вопросы можно для вас подробно ответить. Начнем все по порядку.
Как сделать багги своими руками?
- чертежи багги, которые можно без проблем нарисовать без помощи других иначе говоря заказать у нас;
- гараж иначе говоря мастерская, площадь котороых предоставлят возможность передвигаться с инвентарем вокруг грядущего самодельного автомобиля;
- железные трубы. Советуем холоднокатаные бесшовные трубы, для спортивных моделей. Такие же трубы марки стали Ст30ХГСА. Количество материалов естественно находится в зависимости от избранной модели багги, но примерно это 35 – 60 метров труб разных поперечников;
- нужный на уровне кинотеатра инструмента и средств персональной защиты во время работы вместе с ним;
- донор автомобиль марки «ВАЗ-2108/9» по другому его комплектующие, которые Для вас более доступны в приобретении;
- сильное желание и намерение выстроить автомобиль. Это не значит, что Вам необходимо уметь что остается сделать нашему клиенту делать без помощи других. Часто находятся друзья энтузиасты, сварщики, токаря, которые окажут посильную помощь воплотить вашу мечту в действительность. Достижение конечной цели. постройка багги в кустарных условиях. стопроцентно зависит только от Вас;
- обусловиться с предназначением вашего грядущего авто. По этой причине так же почти все зависит (непростая конструкция либо примитивная и обычная).
Начать делать багги своими руками лучше всего с такой части, как рама, ведь на неё мы будем устанавливать всё остальное. Для её изготовления мы взяли трубы. Сделать её не так уж и сложно. Нужно по схемам всё делать поэтапно.
Если вы боитесь своими же руками испортить раму для Багги, то в интернете есть огромное количество видео её изготовления
Главное помнить, что при сварке возникает напряжение металла и нужно обращать внимание, чтобы не повело ваш будущий кузов
Кузов для багги своими руками вы можете сделать разных вариантов, как чуть поменьше, так и чуть побольше. Первый вариант – и у вас мини багги, второй и с дополнительным сидением – у вас туристический багги. Повторюсь – главное всё делать по схемам.
Из чего можно сделать?
История появления багги берет свое начало в США. Именно в этой стране, в 50-е годы прошлого столетия приступили к выпуску первых образцов небольших автомобилей. Требуемые детали брали из вышедших из строя машин Volkswagen Käfer («Фольксваген Жук»), что послужило началом официального названия, то есть baggy (жучок). Такая модель автотранспортного средства идеально подходила для нужного производства. Volkswagen Käfer изначально обладал необходимыми преимуществами – высоким дорожным просветом, прочным шасси, хорошей проходимостью, задним расположением мотора.
Монтировалась облегченная рама, в некоторых случаях делался кузов из стекловолокна. Ряд моделей багги оснащались шестицилиндровым ДВС, взятым от американской линейки авто Chevrolet Corvair. Популярность четырехколесных малюток постепенно росла. Багги становились участниками фееричных гоночных соревнований, и вскоре небольшие машины принялись собирать в Европе.
Из каких автотранспортных средств доступно сделать багги в наступившем столетии? Можно ли собрать небольшой автомобиль собственноручно, без помощи профессионалов? Разумеется, но при наличии подробного чертежа, оборудованной мастерской, требуемых деталей, набора инструментов и необходимых знаний. На сборку может уйти от недели до нескольких месяцев. Здесь все зависит от начальной стадии подготовки, оснащения и свободного времени.
Зачем собирать такой автомобиль, если можно приобрести настоящее авто? Во-первых, это увлекательное и познавательное времяпрепровождение. Во-вторых, самодельная машина может служить замечательным подарком на день рождения, например, сыну-подростку. И в-третьих, именно на собственном багги наиболее интересно принимать участие в различных соревнованиях или преодолевать бездорожье, пересеченную местность. Перед ответственным принятием решения о начале сборки следует знать, что багги подразделяются на две разновидности.
- Туристические модели. Используются для поездок по бездорожью, пересеченной местности.
- Спортивные машины. Участвуют в различных гоночных соревнованиях на стадионах, автотрассах.
Также на предварительной стадии конструирования четырехколесного авто нужно прикинуть, все ли подготовленные узлы, агрегаты, механизмы будут подходить конструкционно, пропорционально, согласно размеру, весу, предполагаемой нагрузке. Основное преимущество при сборке багги – отсутствие сложных конструкционных узлов, как, например, в полноприводном автомобиле. Поэтому сделать четырехколесный джип для собственных целей сможет практически каждый гаражный умелец. Какую модификацию современных автомобилей взять для разбора в качестве базы? Собрать маленькое авто можно из:
- «Запорожца»;
- «УАЗа»;
- «Жигулей»;
- «ЛуАЗа»;
- «Бензопилы»;
- Matiz;
- «Волги»;
- «муравья».
FakeHeader
Comments 7
Посмотри наш еще пока не доделан Классное багги, тоже когда-то делал но проект провалился просто. Даже на сайте зарегестрировался багги плана.ру
подушки сделай из сайлентблоков задней балки 2108 .проверенно.работает четко.просто отрезаешь с балки целиком вместе с ухом и варишь к родным креплениям подушек
интересное предложение, как раз балка от донора валяется
Классно! Люблю такое! Молодец!
Отличный краткий обзор. Молодец. Багги нравится, хотя и есть еще над чем поработать.
это да есть еще что доделывать но все это зависит от средств конечно.

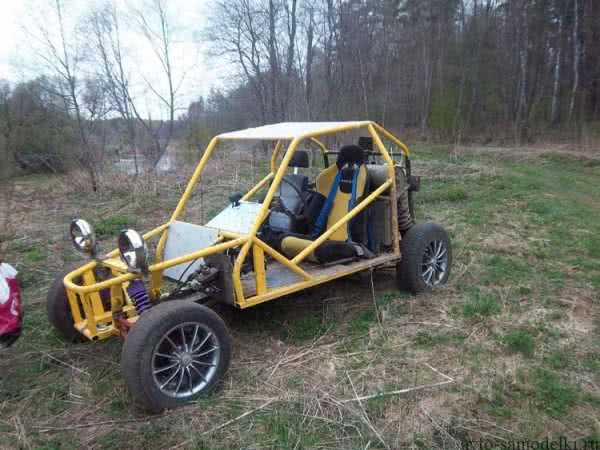

Самодельный багги -это в первую очередь отличная машина для приобретения опыта и навыков экстремального вождения в условиях бездорожья. Пошаговые фото сборки багги прилагаются. Багги по задумке автора должно быть надежной и прочной конструкции, а так же бюджетным. Основные узлы и агрегаты использованы от автомобилей Отечественного производства преимущественно ВАЗ.
Таким образом ДВС (двигатель внутреннего сгорания) бензиновый заимствован с ВАЗ 2109, ШРУС переделанный, задние стойки от девятки переделанные передние, с расчетом под вес и нагрузку от двигателя расположенного в задней части машины. Рулевая рейка ВАЗ 2109 укороченная, шарниры ОДА, наружние от ОКИ. Дисковые тормоза установлены от девятки.
Рама самодельного багги сварена из трубы СТ-20 , подвеска из трубы 32х2 мм, основные дуги каркаса 45х2 мм , продольная 50х2 мм и морда 30х2 мм.
Постройка багги обошлась автору примерно в пятьдесят тысяч рублей, что вполне бюджетно)
И так, давайте рассмотрим технические особенности представленной техники.
Материалы
- ДВС и КПП ВАЗ 2109
- трубы шовные диаметры и толщина стенки: 30х2, мм 50х2, мм , 45х2 мм, 32х2 мм
- колеса ВАЗ
- амортизаторы и стойки ВАЗ 2109
- ШРУС
- кулак от ВАЗ 2108
- рулевая рейка ВАЗ 2109 укороченная
- грунт и краска
Инструменты
- сварочный аппарат
- набор гаечных ключей
- трубогиб
- УШМ (болгарка)
- слесарный и измерительный инструмент
Пошаговые фото сборки багги своими руками.

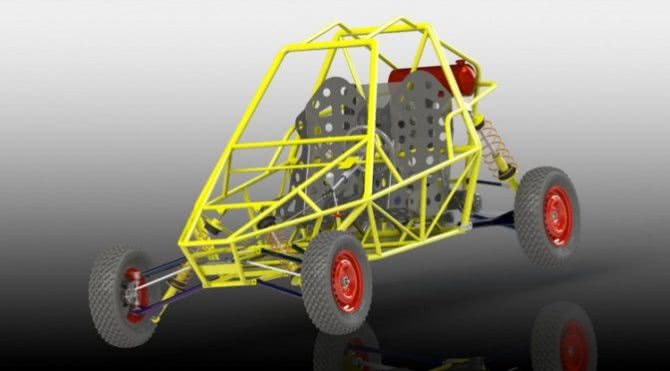

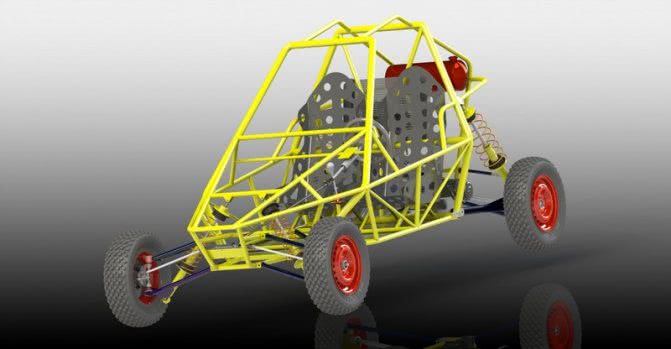

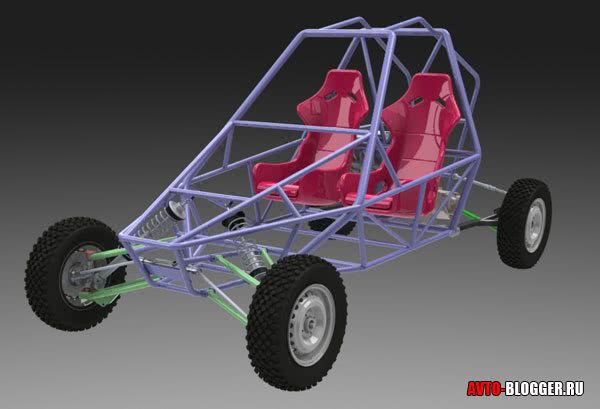

Первоначально автор произвел 3D моделирование будущей багги на компьютере, затем на основание этого составил чертежи.

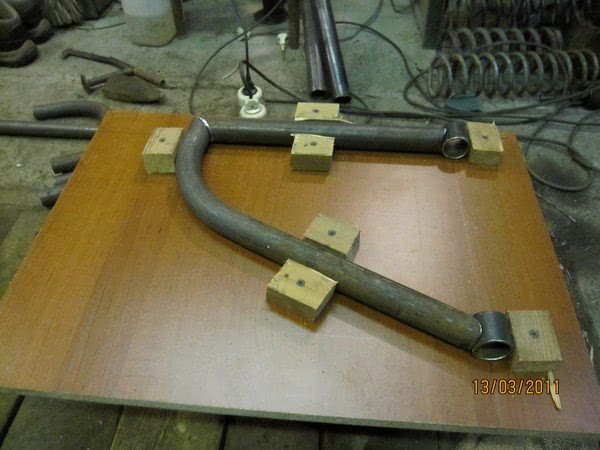

Кондуктор и передний рычаг подвески.

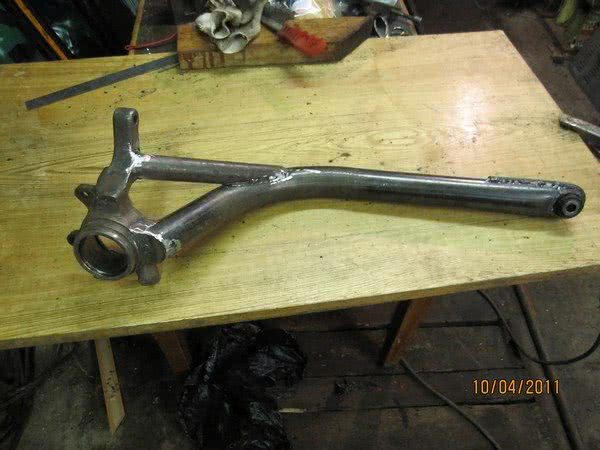

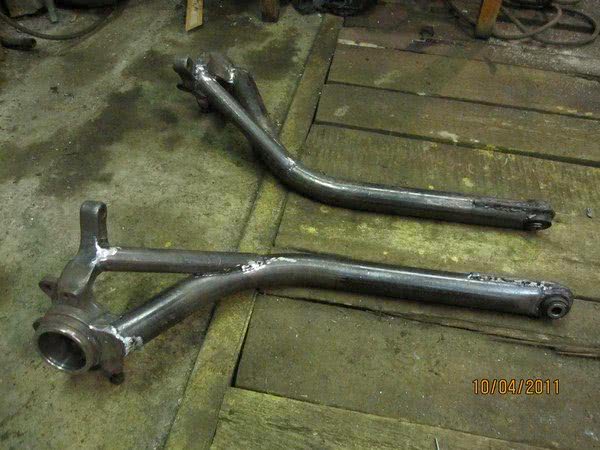

Кулак от ВАЗ 2108 приварен к заднему рычагу подвески.
Места соединения усилены и проварены.

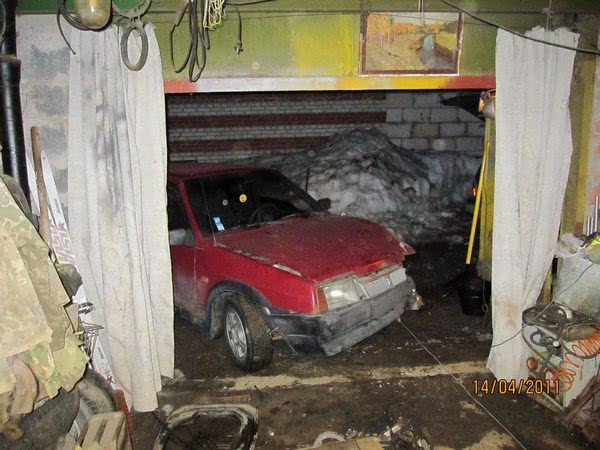

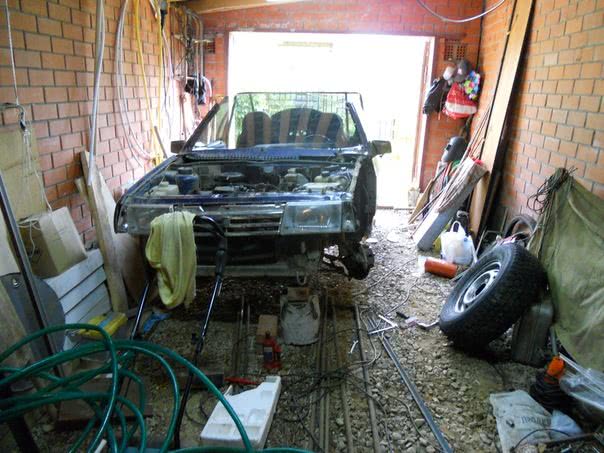

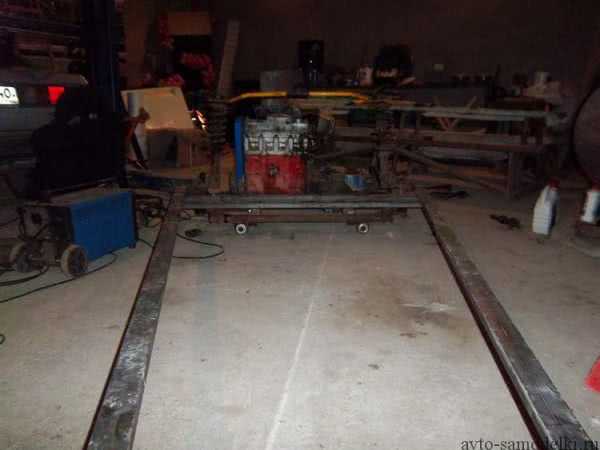

Донора завозят в гараж при помощи лебедки.

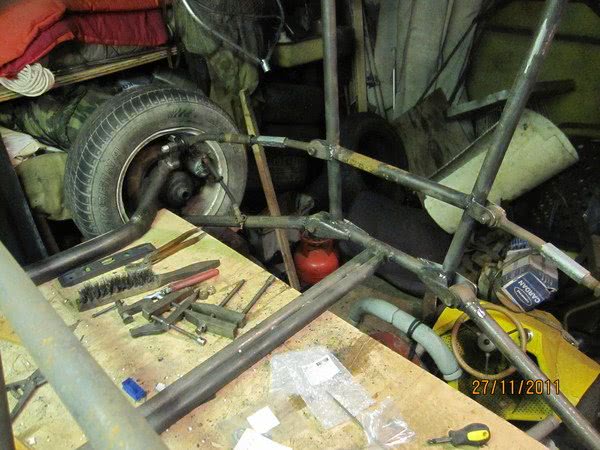

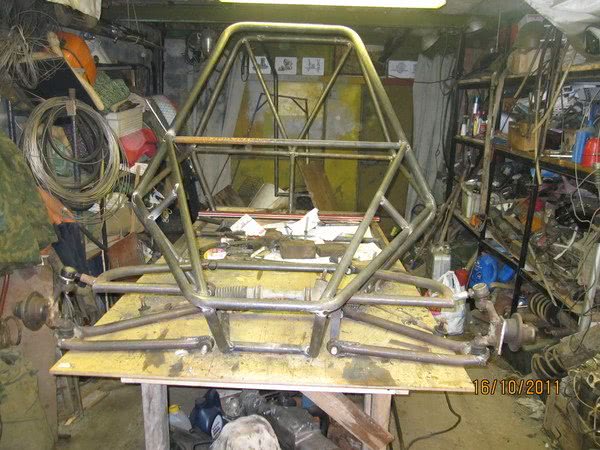

Специально для создания багги был сделан стол. Начало ..

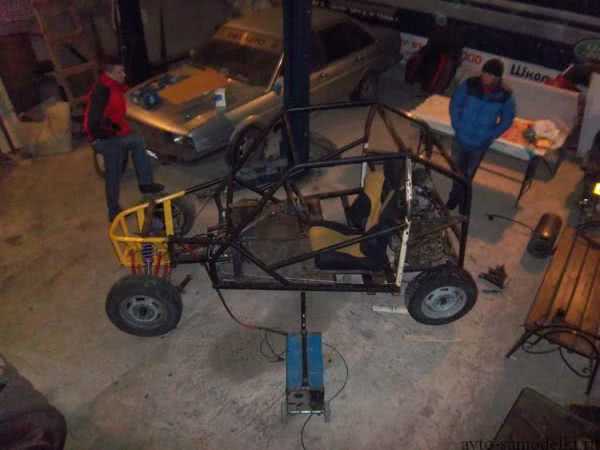

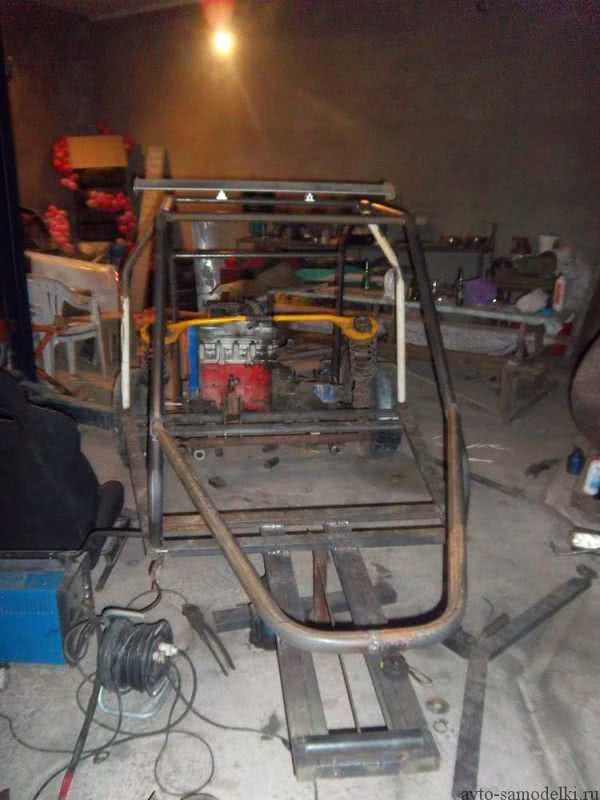

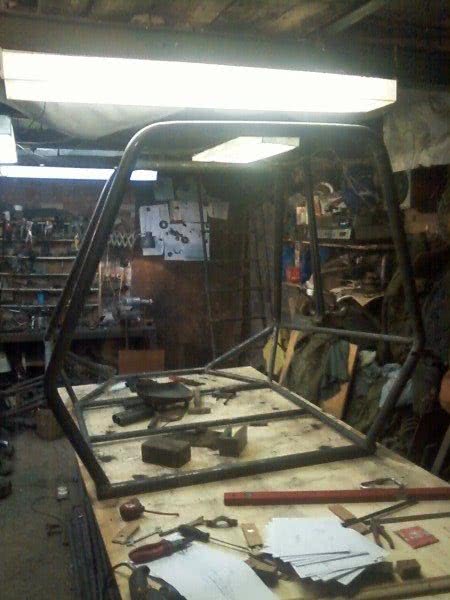

К основанию привариваются главные дуги.

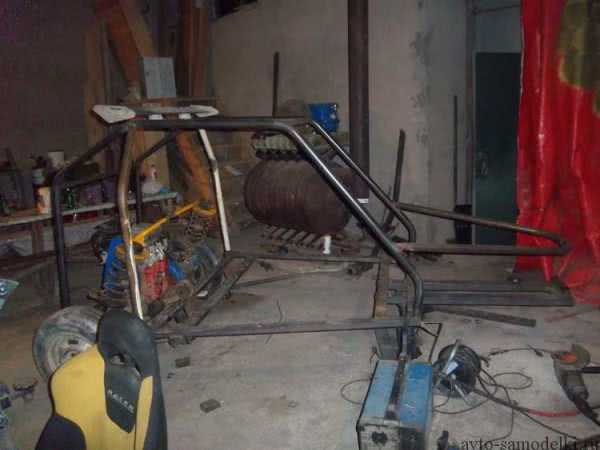

Затем корпус усиливается поперечинами.

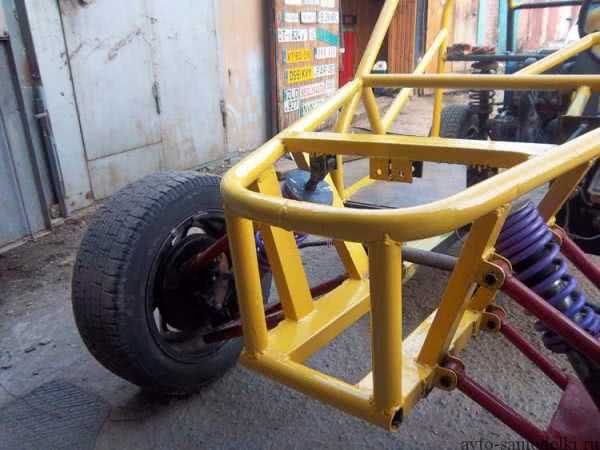

Задняя подвеска.

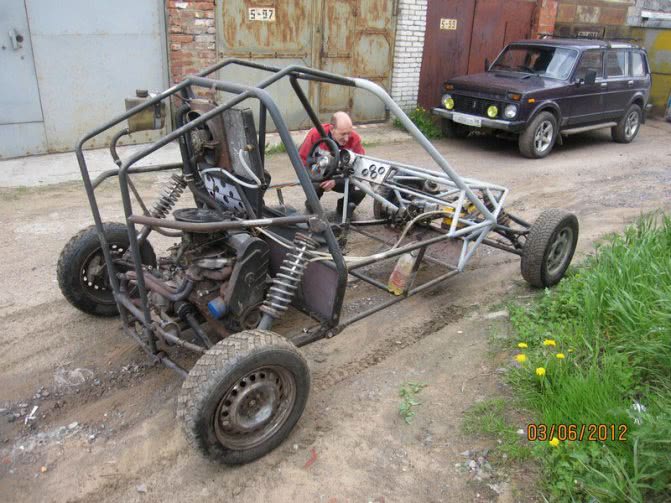

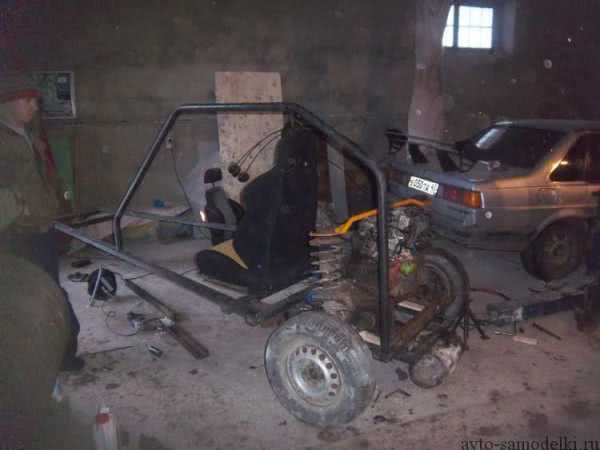

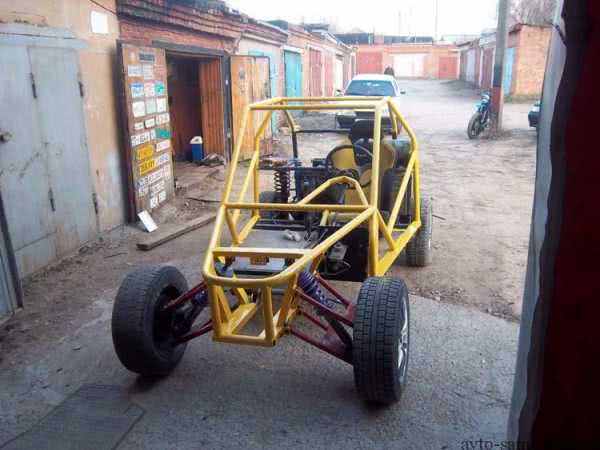

Установлены колеса и вот впервые выкатили к гаражу.

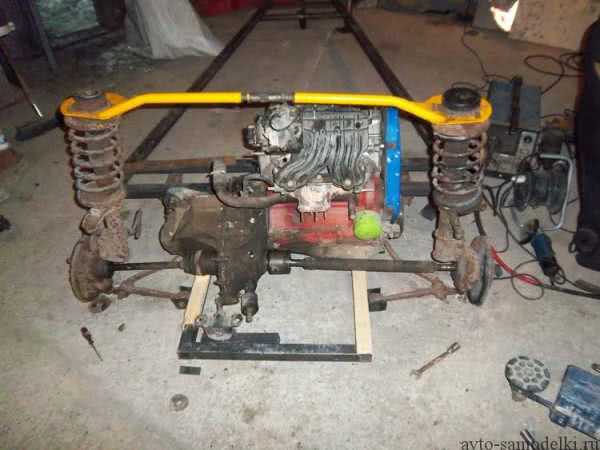

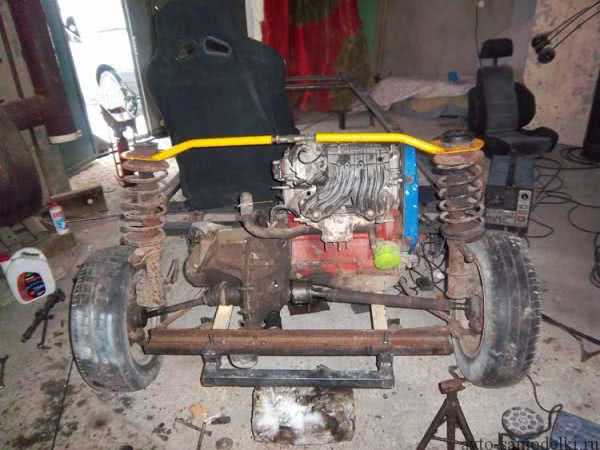

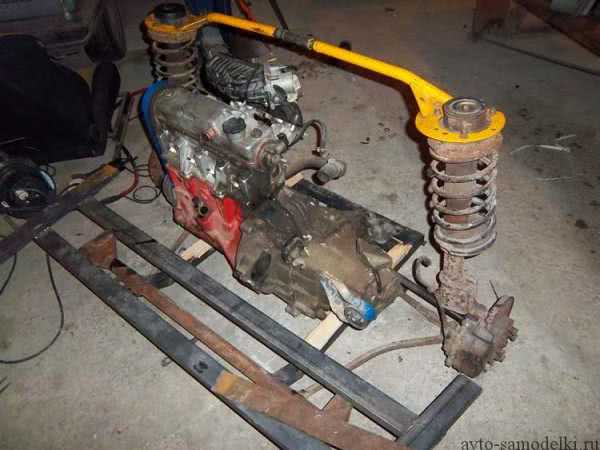

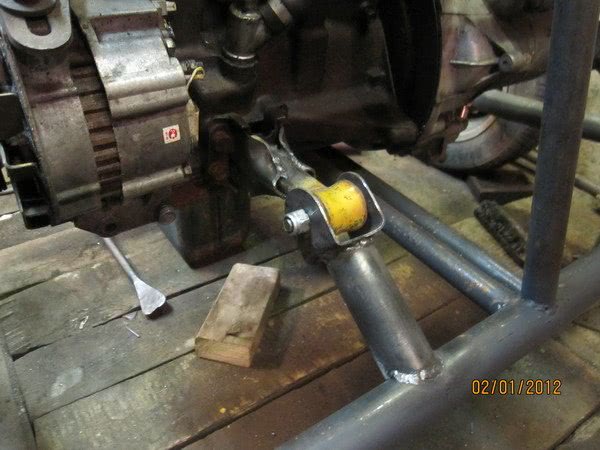

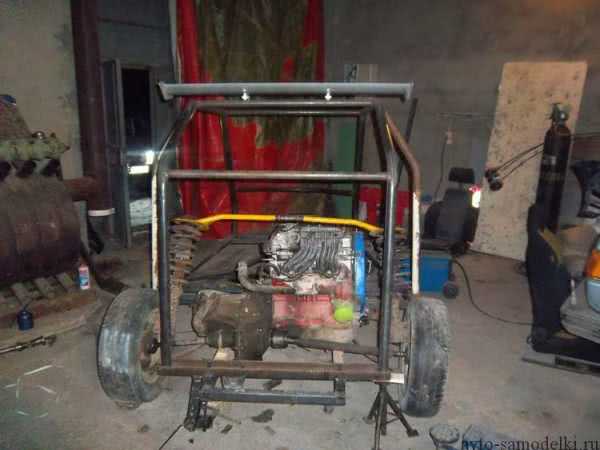

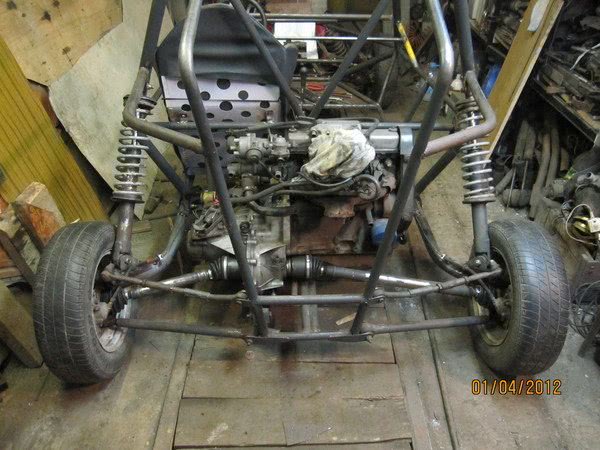

Установка двигателя.
Подгонка и регулировка приводов.

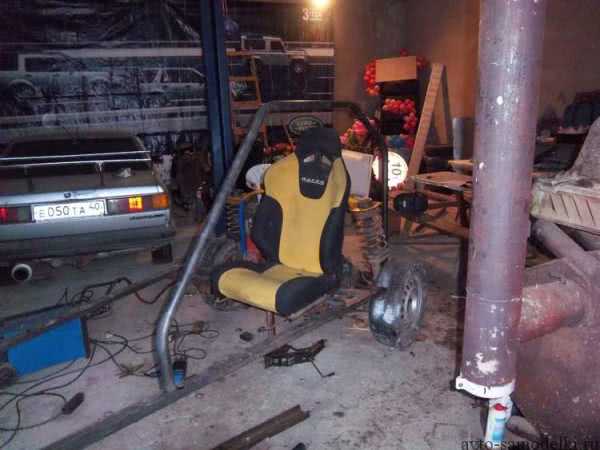

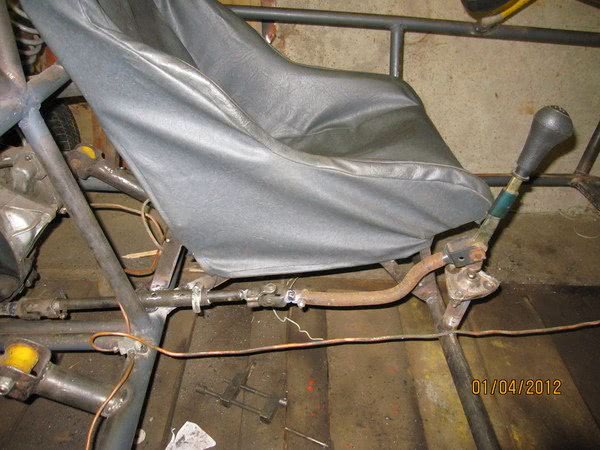

Сидение пилота.

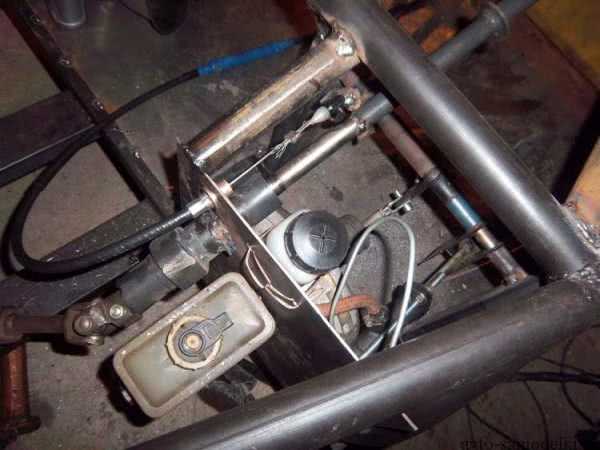

Педальный узел.
Читать дальше: Номер под запаской ваз 2109
В спорте
Багги Жан-Луи Шлессера В спортивных багги также постепенно выделилось несколько классов:
- багги для ралли-рейдов — внедорожные спортпрототипы, центральномоторные, чаще заднеприводные, хотя встречаются и полноприводные.
- багги для трофи-рейдов — максимально облегчённые полноприводные багги как правило построенные на базе внедорожников для преодоления участков практически полного бездорожья, способные преодолевать неглубокие водные объекты;
- пляжные багги — комфортабельные лёгкие багги для передвижения в основном по относительно ровным песчаным поверхностям;

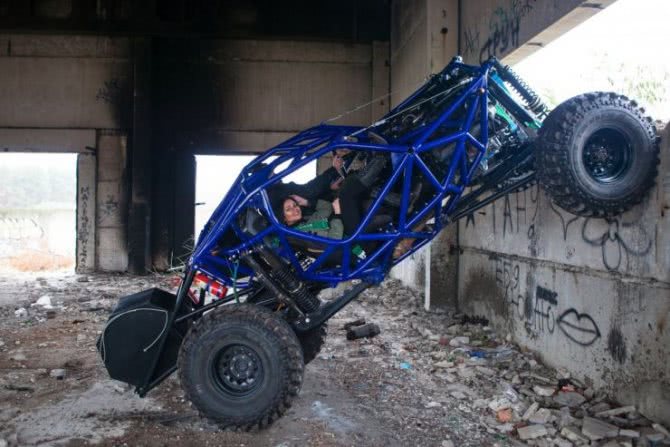

- краулеры — специальные багги для участия в соревнованиях по триалу (преодоление препятствий, как правило в виде скал и искусственных препятствий).
- багги для автокросса . В автокроссе есть множество разнообразных классов СКА багги отличающиеся как возрастными критериями так и техническими, такими как тип привода или объем двигателя. В России на данный момент есть пять классов этоД3-Микро (возраст пилотов до 8 лет),Д3-Мини (от 8 до 12 лет)Д3-Юниор (от 12 до 18 лет) и два взрослых класса:Д3-Спринт (национальный, с приводом на заднюю ось и двигателем ВАЗ до 1400 куб. см) и классД3 (с приводом на обе оси и ограничением объёма в 4000 куб. см).
Багги с движком 21083 вот что вышло.
Строю багги из Ваз21093, часть 1 (покупка автомобиля)
В ассортименте имеются чертежи «Шарика», картинга для бездорожья, рамы с фронтальной подвеской и применением девайсов ВАЗ 2101-07 (что значительно понижает себестоимость постройки). В последнем варианте реально использовать наиболее лучшую дешевенькую шовную, водопроводную трубу. Главное учитывать безопасность вашей конструкции.
Гараж либо мастерская для самодельного багги
Похоже особенные объяснения по этому пт не необходимы. К примеру, мы с друзьями строили собственный 1-ый автомобиль в чужом гараже, в каком помещался ГАЗ 24 и наш самодельный багги.
Железные трубы для постройки рамы багги и рычагов подвески
При наличии чертежей Вы просчитываете длины труб всех нужных Для вас поперечников. Имея таковой, либо схожий перечень, обходите друзей и знакомых – вам у кого-либо они лежат много времени. Нередко (из слов клиентов) купите дешевенькие трубы в точке приема металлолома. Это это относится только к любительским багги с низкоскоростными режимами.
Что касается машин с мощностью мотора от 20 л.с., то совершенно точно нужно использовать цельнотянутую бесшовную трубу и верно подбирать её поперечник для каркаса безопасности и рычагов. По данному вопросу отлично поднять технические требования для СКА БАГГИ в документации ФАУ (Авто Федерация Украины). Они на данный момент доступны в вебе.
Нужный на уровне кинотеатра инструмента для сборки багги
Если очень коротко, то Решили купить аппарат (желательно полуавтомат), дрель (сверлильный станок), болгарка, наждак ну и понятно, набор ключей и головок.
Более подробный перечень мы прилагаем к чертежам багги «Раптор 1500». При вашем запросе можем его выслать безвозмездно.
Донор автомобиль марки ВАЗ для дешевого багги
Данный пункт поневоле пересекается с оканчивающим перечень пт – предназначение вашего автомобиля.Ответив себе на ряд вопросов, Для вас проще обусловиться с донором либо необходимыми комплектующими:
- багги для малыша либо себя возлюбленного?;
- одно- либо двухместный автомобиль, где будут эксплуатироваться детали ВАЗ;
- песок, жесткий грунт, горная местность, доминирование грязищи и болот, степной район;
- для любительского клуба, для соревнований? Может быть Вы задумаете использовать багги для организация проката (бизнес). Если прокат, то какой режим использования машин (спортивный как еще его называют прогулочный). А вам Вы делаете авто себе и собственных друзей, чтоб как надо развеяться на лоне природы?
Весь ассортимент имеет конкретное значение на выбор донора и силовых агрегатов для вашего автомобиля.
Наш большой опыт здесь:
- для проката у которых развито воображение и взрослых нужны движки с автоматическим сцеплением иначе говоря вариатором, в особенности, если человек находится в данном автомобиле вначале и маленький срок;
- для горной местности и болотистых районов в личном использовании багги нужен донор НИВА либо её забугорные аналоги;
- для клубов, где преобладают люди умеющие управлять автомобилем, и так же для себя лично (подешевле) –автомобили моделей ВАЗ. Это самые дешевенькие доноры.
https://youtube.com/watch?v=_3WyRIC5KAE
FakeHeader
Comments 7
Посмотри наш еще пока не доделан Классное багги, тоже когда-то делал но проект провалился просто. Даже на сайте зарегестрировался багги плана.ру
подушки сделай из сайлентблоков задней балки 2108 .проверенно.работает четко.просто отрезаешь с балки целиком вместе с ухом и варишь к родным креплениям подушек
интересное предложение, как раз балка от донора валяется
Классно! Люблю такое! Молодец!
Отличный краткий обзор. Молодец. Багги нравится, хотя и есть еще над чем поработать.
это да есть еще что доделывать но все это зависит от средств конечно.

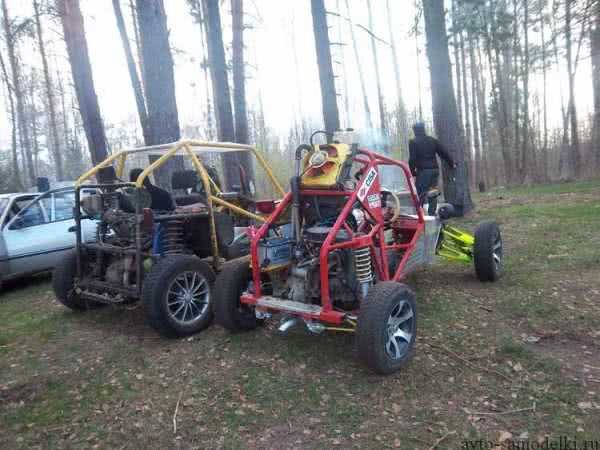

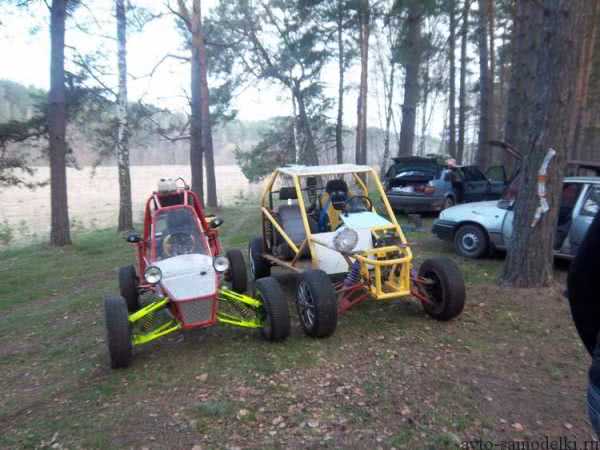

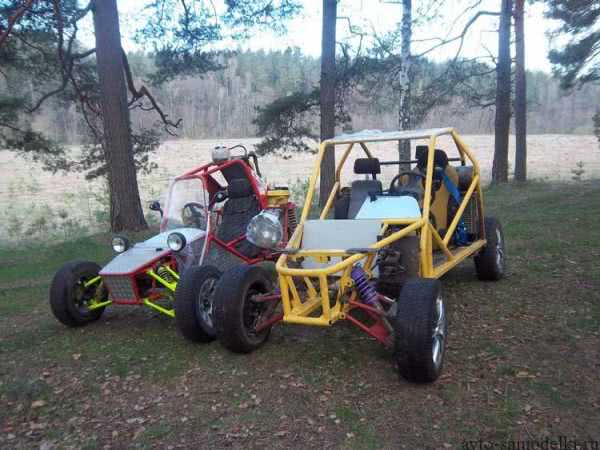

Самодельный багги -это в первую очередь отличная машина для приобретения опыта и навыков экстремального вождения в условиях бездорожья. Пошаговые фото сборки багги прилагаются. Багги по задумке автора должно быть надежной и прочной конструкции, а так же бюджетным. Основные узлы и агрегаты использованы от автомобилей Отечественного производства преимущественно ВАЗ.
Таким образом ДВС (двигатель внутреннего сгорания) бензиновый заимствован с ВАЗ 2109, ШРУС переделанный, задние стойки от девятки переделанные передние, с расчетом под вес и нагрузку от двигателя расположенного в задней части машины. Рулевая рейка ВАЗ 2109 укороченная, шарниры ОДА, наружние от ОКИ. Дисковые тормоза установлены от девятки.

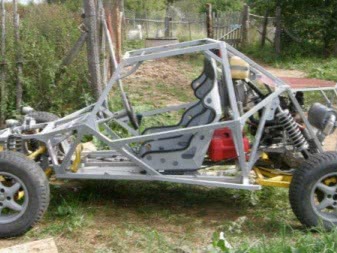

Рама самодельного багги сварена из трубы СТ-20 , подвеска из трубы 32х2 мм, основные дуги каркаса 45х2 мм , продольная 50х2 мм и морда 30х2 мм.
Постройка багги обошлась автору примерно в пятьдесят тысяч рублей, что вполне бюджетно)
И так, давайте рассмотрим технические особенности представленной техники.
- ДВС и КПП ВАЗ 2109
- трубы шовные диаметры и толщина стенки: 30х2, мм 50х2, мм , 45х2 мм, 32х2 мм
- колеса ВАЗ
- амортизаторы и стойки ВАЗ 2109
- ШРУС
- кулак от ВАЗ 2108
- рулевая рейка ВАЗ 2109 укороченная
- грунт и краска
Инструменты
- сварочный аппарат
- набор гаечных ключей
- трубогиб
- УШМ (болгарка)
- слесарный и измерительный инструмент
Пошаговые фото сборки багги своими руками.
Читать дальше: Схема зарядки т 40
