Как отличить ноль от заземления подручными средствами

Зачем нужен ноль в электросети

Электроснабжение современных жилых районов и промышленных предприятий осуществляется по системе TN, или с глухо заземлённой нейтралью. Это значит, что вторичные обмотки понижающего трансформатора соединены по схеме «звезда», средняя точка которой без разрывов подключена к контуру заземления подстанции.

От трансформаторной подстанции к потребителям электроэнергия подаётся по четырём проводам — три фазных L1, L2, L3 и один нулевой N. Для подключения бытового электроприбора необходимы два провода — фаза и и ноль, или нейтраль.

В системе электроснабжения TN нулевой проводник выполняет две функции:

• В однофазной сети. Для протекания электрического тока цепь должна быть замкнута. Условно говоря, по фазным проводам напряжение поступает к электроприборам, а нейтраль служит для замыкания электроцепи.
• В трёхфазной системе электроснабжения. В этой сети благодаря сдвигу фаз три электроприбора одинаковой мощности могут работать без нейтрали и трёхфазные электродвигатели подключают именно таким образом. В этой сети нулевой проводник служит не для подачи питания, а для протекания уравнительного тока, появляющегося при неравномерном распределении нагрузки по фазам и предотвращения колебаний напряжения при изменении потребляемой мощности.

Определение понятий

Под заземлением принято понимать использование специальных конструкций, которые соединяют электропроводку дома или отдельные приборы с землёй. Благодаря наличию такой защиты прикосновение к поверхностям, которые находятся под напряжением, не приведет к летальному исходу, а удар тока будет минимальным. Изготавливается защита с электрооборудованием, имеющим изолированную нейтраль. Заземляющие устройства могут выполняться целой группой проводников, соединяющих с землей токопроводящие элементы.

Заземление электрооборудования также увеличивает аварийные токи замыкания, что необходимо в тех случаях, когда имеющаяся защита срабатывает при попадании под напряжение нетоковедущих частей. Это позволяет предупредить выход оборудования из строя при замыканиях, неквалифицированном ремонте и вмешательстве в электросети. Сегодня принято выделять несколько разновидностей заземления:

• рабочий тип обеспечивает бесперебойную работу электрооборудования в штатном и аварийном режиме;
• защитный тип обеспечивает безопасность электроустановок, предупреждая пробой на корпус и рабочую поверхность токоведущих проводов;
• грозозащитный тип отводит молнию от зданий, уводя разряд в землю, предупреждает повреждение электрооборудования и возгорание строений.

Принято также различать искусственно изготовленное и естественное заземление. Первое выполняется для защиты сооружений и электроприборов от повышенного напряжения. Такие устройства состоят из металлического стержня, провода, труб некондиционного типа и стальных уголковых приспособлений. Естественное заземление также изготовлено человеком, однако изначально оно не предназначается для защиты от повышенного напряжения. В качестве него можно рассматривать железобетонные сооружения, трубопроводы, обсадные трубы и т. д.

Зануление также обеспечивает необходимую защиту электрооборудования, предупреждая его выход из строя из-за замыканий и перенапряжения в сети. Такой вид работ отличается от заземления принципом монтажа и назначением. Зануление подразумевает подключение токопроводящих элементов к корпусу электроприбора или металлическим деталям. Для обеспечения безопасности обязательно соединение с нейтралью, которая является источником трехфазного пониженного напряжения.

Основной задачей зануления является защита электрооборудования и рабочего персонала от поражения током за счёт срабатывания автоматического коммутационного оборудования. Принцип работы такой защиты заключается в создании искусственных коротких замыканий при попадании тока на корпус техники или в случаях пробоя изоляции. Возникновение короткого замыкания приводит к срабатыванию:

• предохранителей;
• автоматических выключателей;
• специальной защиты от короткого замыкания.

Заземление отличается от зануления применением специального оборудования, которое использует нейтраль и за счёт коротких замыканий разрывает цепь, предупреждая серьёзное поражение электрическим током. Особенностью зануления является необходимость высокой мощности тока нулевого провода, за счёт которого происходит короткое замыкание. Только в этом случае можно обеспечить стопроцентную вероятность защиты от поражения электричеством при наличии проблем в электроснабжении. Если мощности нулевого провода и токов короткого замыкания недостаточно, это приводит к появлению повышенного напряжения в электрооборудовании.

А как быть, если в вашем доме вообще не предусмотрено защитное заземление

Понятное дело, при проведении капитального ремонта, электрики заменят проводку в соответствии с Правилами устройства электроустановок. Как минимум, в вашем вводном щитке появится три независимых провода: фаза, рабочий ноль и защитное заземление. Останется лишь заменить проводку в розеточной сети.

Но капитальный ремонт может быть выполнен через несколько лет, а вы уже сегодня пользуетесь бойлером и стиральной машинкой без заземления, или того хуже — с защитным занулением. Выход один: организовывать заземление самостоятельно. Если вы живете в частном доме — техническая сторона вопроса существенно упрощается. А вот для многоэтажек, стоимость и сложность работ зависит от этажа.

Как вариант — организовать вскладчину с соседями шину заземления, с распаячными коробками на каждой лестничной клетке.

Шина должна быть неразъемной до самого ввода в грунт. Вблизи фундамента, желательно не в дорожном покрытии, а на клумбе, организуется контур заземления согласно Правилам устройства электроустановок. Каждый жилец подъезда может подключится общей шине и завести «землю» в квартиру. Далее есть два варианта:

1. Организовать контактную группу заземления в распределительном щитке, и заменить всю электропроводку на трехжильную.
2. Внутри плинтуса, протянуть земляной кабель под каждую розетку, и завести его в монтажные коробочки.

При любом способе, вы защитите и свои электроприборы, и главное — свое здоровье.

Назначение зануления

Иногда зануление и заземление путают друг с другом, так в чем разница между ними? Зануление применяется по ПУЭ только для промышленных установок и не является гарантом безопасности. Если фаза попадает на открытую часть устройства, то ток не уходит. После этого происходит сопряжение двух фаз, и, как следствие, короткое замыкание. Нулевой проводник необходим для быстрого реагирования дифференциального защитного автомата на КЗ, но не для защиты человека от поражения током. Поэтому его принято использовать только на производстве, где требуется быстрое отключение питания в случае аварийной ситуации.

Фото — схема зануления

Нужно ли делать зануление в частном доме или квартиры? Нет, это необязательно, и даже чревато различными негативными последствиями. Скажем, если нулевой провод сгорит, то большее количество электрических устройств, к которым он был подключен, сломается из-за чрезвычайно высокого скачка напряжения. Стоит помнить, что Ваша безопасность не пострадает, если вместе с занулением обустроить также заземление, установить УЗО и защитный выключатель.

Фото — принцип работы зануления

Как установить зануление, чтобы устройство, подключенное к нему, не сгорело:

1. Нужно использовать трехжильный провод с изоляцией. Одна жила отведена для фазы, вторая для нуля, третья для заземления;
2. Земля подключается в самом конце электромонтажных работ на корпус безопасного проводника к заземляющему контуру и т. д. Наиболее практичен специальный заземляющий отвод у щита;
3. В целях безопасности обязательно устанавливаются различные выключатели питания и прочие защитные установки.

Видео: в чем разница зануления и заземления

Виды защиты от поражения электрическим током

В соответствии с пунктом 1.1 ГОСТ 12.1.030-81 защитное заземление или зануление (соединение нуль-земля) призвано обеспечить защиту людей от поражения электрическим током в случае повреждения изоляции при прикосновении их к металлическим нетоковедущим частям электрооборудования.

Заземление – это преднамеренное или случайное электрическое соединение металлических частей электрического оборудования, электроустановок, или точки сети к заземляющему устройству, шине или другому защитному оборудованию (пункт 01-10-09 ГОСТ Р 57190-2016).

Это может быть арматура в земле, строительные конструкции или специальные электроды. Данная мера является обязательной преднамеренной защитой как жилого, так и нежилого фонда.

Зануление – это преднамеренное соединение металлических частей не находящихся под напряжением в нормальном состоянии с нулевым защитным проводником (глухозаземленной нейтралью трансформатора или генератора).

В соответствии с пунктами 1.1.2, 1.1.3, 1.7 ГОСТ 12.1.030-81 зануление необходимо производить электрическим соединением металлических частей электрооборудования с заземленной точкой источника электропитания с помощью нулевого защитного проводника (PE).

Для нулевых защитных и заземляющих проводников можно использовать: специальные проводники, а также металлические конструкции зданий и сооружений.

Защитное заземление и зануление электрооборудования необходимо производить в обязательном порядке при использовании напряжения переменного тока номинальной величиной 220 (1 фаза) и 380В (3 фазы) и выше и напряжения постоянного тока величиной от 440В и выше. К тому же согласно п. 1.7.13 ПУЭ питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S.

Методы определения

Существует несколько способов, позволяющих отличить «ноль» от «земли».

Цветовая маркировка проводов

Профессиональные и добросовестные электрики никогда не будут монтировать проводку без соблюдения цветовой маркировки. При условии, что монтаж осуществлялся с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:

1. Синяя/голубая оболочка используется для маркировки нулевого проводника.
2. Желто-зеленая оболочка (полосками) применяется для обозначения заземляющей жилы.
3. С фазным проводом сложнее, поскольку он может иметь оболочку белого, черного, красного, оранжевого и других цветов. Независимо от выбранного цвета «фазы» такой монтаж будет правильным.

Синим маркируется ноль, зелено-желтым – земля, красным – фаза

Помните: даже если были обнаружены жилы соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не стоит спешить с выводами. Быть полностью уверенным в правильности монтажа можно исключительно при условии, что вы выполнили его самостоятельно. В остальных ситуациях подобный метод поиска «ноля» и «земли» будет некорректным. Поэтому переходите к остальным способам.

Дифференциальный ток

Намного проще отличить «ноль» от «земли», если на обслуживаемом участке имеется устройство защитного отключения (УЗО) либо дифференциальный автомат. Воспользуйтесь лампой с проводами, подключите прибор к фазе и одному из двух проводников. Если защита не сработала, то лампочка подключена правильно — к паре фаза-ноль. Если сработало УЗО и ветка оказалась обесточенной, то была задействована пара фаза-земля.

Если УЗО не сработало в обоих случаях, то возможны проблемы с функциональностью оборудования. О работоспособности устройства дифференциальной защиты можно судить по проведенному испытанию. На любом подобном оборудовании есть кнопка «Тест». Нажмите на нее.

Заземляющие контакты на розетках

Этот способ подходит для любого объекта, на котором используются двухполюсный вводный автомат и заземляющие розетки. Отключите автомат, что гарантирует отсутствие связи между «нолем» и «землей». Сделайте аналогичное со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.

Когда заземляющий контакт розетки будет соединен с «нолем», на мультиметре будет показано огромное сопротивление, с «землей» — приближенное к нулевому значению. Данный метод поможет убедиться в правильности подключения заземляющих розеток.

Использование мультиметра

Перед проверкой токоведущих жил с помощью мультиметра следует зачистить проводку

Не забывайте о мерах предосторожности и обязательно выполните обесточивание электрической сети на обслуживаемом объекте

Если электрическая проводка не имеет цветовой/символьной маркировки либо монтаж выполнялся неизвестным мастером, тогда воспользуйтесь мультиметром. Однако сперва при помощи индикаторной отвертки определите «фазу». Настройте мультиметр, выбрав диапазон замера переменного напряжения более 220 В. Можно взять измерительный прибор любого типа. Не имеет значения конкретный размер диапазона: главное — выставить его выше 220 В.

На паре фаза-земля напряжение будет меньше

Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».

Не подходит мультиметр для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разделены от источника энергии до потребителя. Из-за разной длины проводов будет совершенно иное сопротивление, которое обуславливает полученную разницу в напряжении. Может оказаться, что разница потенциалов на паре фаза-земля будет выше, нежели на паре фаза-ноль.

Отключение нулевого провода (электрический щиток)

Убедитесь, что электрические приборы были отключены от сети, благодаря чему ток гарантированно не будет поступать на нулевой проводник. Загляните в распределительный щиток, расположение которого регламентируется правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо удалите проводник с нулевой шины, которая используется для дальнейшего разветвления нейтрали. В квартире или частном доме останутся два работающих проводника — заземляющий и фазный.

При монтаже электрощита зачем соединять между собой ноль и землю?

Вот скопировал с инета—“”Немного теории.

Ток трехфазный 380В бегает между фазами, а ноль нужен для получения 220В. Расфазировка (распределение по фазам) в квартирном щитке выполняется для выравнивания нагрузок на фазы, т.е. по несколько квартир подключаются к одной фазе и стараются, чтобы квартиры были на разных этажах.

Замеряя ток рабочего нуля мы определяем ток между группами квартир, а не ток к земле или к нулю трансформатора. Ток по нулю трасформатора есть, но другой и только при не равномерной нагрузке на фазы.

Чем больше квартир в доме, тем лучше распределение нагрузок на фазы, тем стабильнее напряжение в сети 220В.

В квартиру приходит ноль и фаза. При измерении токов этих проводов – они должны быть равны. Но ноль в стояке щитка – это не тот же ноль в квартире, хоть и они соединены проводом. Ноль в стояке является связующим разные группы квартир, подключенных к разным фазам.

Напряжение или ток в разных фазах сдвинут на 120 градусов. Если нагрузки на фазы одинаковы, то тока в нулевом проводе нет. Хотя в нулевом проводе квартиры он будет. Поэтому измерять ток рабочего нуля в стояке квартир не имеет смысла. Далее ноль в стояке на вводе в здание заземлен.

Это для Вас и есть земля в понимании защитного заземления. Если схема TN-C-S, то от нуля в стояке (в щитке) отходят два провода – ноль и земля. Если система TN-S, то провод земли идет от заземления отдельно в стояке от рабочего нуля, т.е.

в щитке у Вас будет ноль и земля отдельными клеммами.

Интересный момент возникает при совмещенном проводнике нуля и земли (TN-C-S) в стояке. На разных этажах ток в нуле разный, хотя это один и тот же провод.

Совет

Этот момент многих электриков сбивает с толку и они говорят, что земли нет, не вдумавшись, что ток через ноль бежит между фазами, а в месте заземления его нет, т.к. он скомпенсировался током с других фаз.

И не надо думать, что такой совмещенный защитный и рабочий ноль – это плохо.

Поэтому, присоединяя машинку к батарее, Вы нарушаете баланс и Ваша земля землей не будет. Не сочиняйте велосипед и хватит разных домыслов. Не надо думать, что Вы умнее института специалистов (не только наших, а всего мира), ведь правила пишут все страны, эти правила едины для всех.

Подключаете ноль – к нулю, фазу – к фазе через автомат, а защитный проводник (заземление в народе) подсоединяете к нулю в щитке без автоматов и выключателей, болтами! Не путайте заземление и защитный проводник. Это не одно и тоже.

Вам нужна не земля, а защита от удара током, а для этого надо корпус стиралки соединить с нулем отдельным проводом. При нарушении изоляции в машинке сработает автомат защиты, он для этого и ставится.

Некоторые, замеряя напряжение между защитным проводником и батареей обнаруживают напряжение и думают плохо про соседей. Мол, кто-то на батарею машинку заземлил. А на самом деле это тучка набежала сверху, а на ней статический заряд, а батарея и трубы, как антена (стены дома – изолятор) ловит это напряжение, а Вы его меряете. Сегодня одно, завтра другое.

Еще раз – нельзя соединять батарею и провод защиты (земли). Нельзя соединять ноль и землю в розетке, т.к. на проводе нуля есть падение напряжения и земля уже не земля, а черт знает что.

Я уже писал выше, что ток нуля в квартире не равен току нуля в стояке, ПОЭТОМУ ОБЯЗАТЕЛЬНО НАДО ВЕСТИ ПРОВОД ЗЕМЛИ ОТДЕЛЬНЫМ ПРОВОДОМ ИСОЕДИНЯТЬ С НУЛЕМ В ЩИТКЕ. Это и есть правильное заземление. Только нельзя провод рабочего нуля и защитного (земли) присоединять к щитку на одном болте.

Обратите внимание

Должны быть болты разные и соединены между собой проводом. Иначе при отгорании нуля от болта он отожгет и защиту (землю).””

Устройство защитного отключения

Для повышения безопасности при эксплуатации эл. приборов используют и так называемое устройство защитного отключения, сокращенно – УЗО. Совместно с УЗО дают 100% гарантии защиты человека от поражения электрическим током.

Давайте разберём принцип действия УЗО, для чего представим как водопроводную систему. Вода течёт по трубам, как и ток – по проводам. И если вдруг в трубе образовалось отверстие, вода начинает уходить, а её количество на выходе участка будет меньше, чем на входе. УЗО и контролирует подобную утечку, но не воды, а электричества.

Если корпус прибора под напряжением, но утечки нет – УЗО не реагирует. Но как только корпуса касается человек – появляется путь для утечки тока, «дыра» – УЗО за доли секунды размыкает цепь.

Основное отличие

Оба варианта являются заземляющими. Но в системе зануления используется нулевой проводник, который соединяет распределительный щит в доме с контуром заземления, расположенного на подстанции. По сути, получается так, что нейтраль трансформатора подключается напрямую с землей внутри подстанции. При этом от нее отходит один провод – он же нулевой и заземляющий, поэтому имеет обозначение «PEN». В распределительный щит входят два провода: фаза и ноль PEN. Заземляющий провод (PE), проведенный до розеток, соединяется с нулевым PEN в распределительном щитке. То есть, выходящие из дома ноль (N) и земля (PE) соединяются в один проводник PEN, который тянется до трансформатора.

В системе заземления к заземляющей конструкции в подстанции подводится два проводника: ноль (N) и земля (PE). То есть, до распределительного щита идет три провода: фаза, ноль и земля. Этим же количеством они входят в дом и доводятся до розеток. При такой схеме происходит выравнивание потенциалов напряжения между фазой и заземляющим проводником, когда появляется короткое замыкание.

Если сказать короче, то заземление и зануление отличаются между собой так:

• защита человека от напряжения на металлическом корпусе бытового прибора при зануляющей схеме спасает автомат, который разрывает питающую цепь;
• заземляющая схема – это защита с помощью снижения потенциала напряжения на корпусе прибора, за счет отвода тока в грунт.

И хотя задачи обе системы выполняют одну – защита человека, но обеспечивают они эту защиту по-разному.

https://youtube.com/watch?v=rnRwRO3Zc-A

Теперь, что касается области применения той или иной защиты. В электроустановках, которые работают от напряжения до 1000 вольт, используются пять заземляющих систем: TN-C, TN-C-S, TN-S, TT, IT. Зануление используется в трех первых. Заземление в двух последних.

То есть, зануление соединяется с нейтралью трансформатора или отдельным проводником, или совмещенным с нулевым. Заземляющая разводка сооружается, как отдельно собранная конструкция рядом с домом, она носит аббревиатуру TT. При этом проводник PE никак не связан с проводником PEN.

Разводка IT – это схема с изолированной нейтралью. То есть, в трансформаторной подстанции нейтраль не соединена с заземляющим контуром. От нее отходит нулевой проводник N, который протягивается до распределительного щита в доме. А вот с заземлением напрямую соединяется заземляющий проводник PE, который соединяет этот контур с распределительным ящиком. В этом случае, как и при системе TT, можно установить заземляющую конструкцию около дома, собрав его своими руками. Что даст возможность не тянуть далеко проводник PE. На сегодняшний день это самый идеальный вариант.

https://youtube.com/watch?v=eNlVAbgaGOU

https://youtube.com/watch?v=ltPCof7eGYI

https://youtube.com/watch?v=AZCdAhlwcxg

Итак, подводя итог разбора: заземление или зануление, отметим, что первую схему лучше всего использовать в частных домах путем установки заземляющей конструкции, вторую в городских квартирах. Тем более, при строительстве многоквартирного дома раньше использовалась схема TN-C, сегодня TN-C-S.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Конструкция контура

Составные части

Уже упоминавшееся ранее сопротивление заземления (Rз) контура – основной параметр, контролируемый на всех этапах его эксплуатации и определяющий эффективность его применения. Эта величина должна быть настолько малой, чтобы обеспечить свободный путь аварийному току, стремящемуся стечь в землю.

Обратите внимание! Важнейшим фактором, оказывающим решающее влияние на величину сопротивления заземления, является качество и состояние грунта в месте обустройства ЗУ. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:

Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:

• В её составе необходимо предусмотреть набор металлических прутьев или штырей длиной не менее 2-х метров и диаметром от 10-ти до 25-ти миллиметров;
• Они соединяются между собой (обязательно на сварку) пластинами из того же металла в конструкцию определённой формы, образуя так называемый «заземлитель»;
• Кроме того, в комплект устройства входит подводящая медная шина (её ещё называют электротехнической) с сечением, определяемым типом защищаемого оборудования и величиной токов стекания (смотрите таблицу на рисунке ниже).

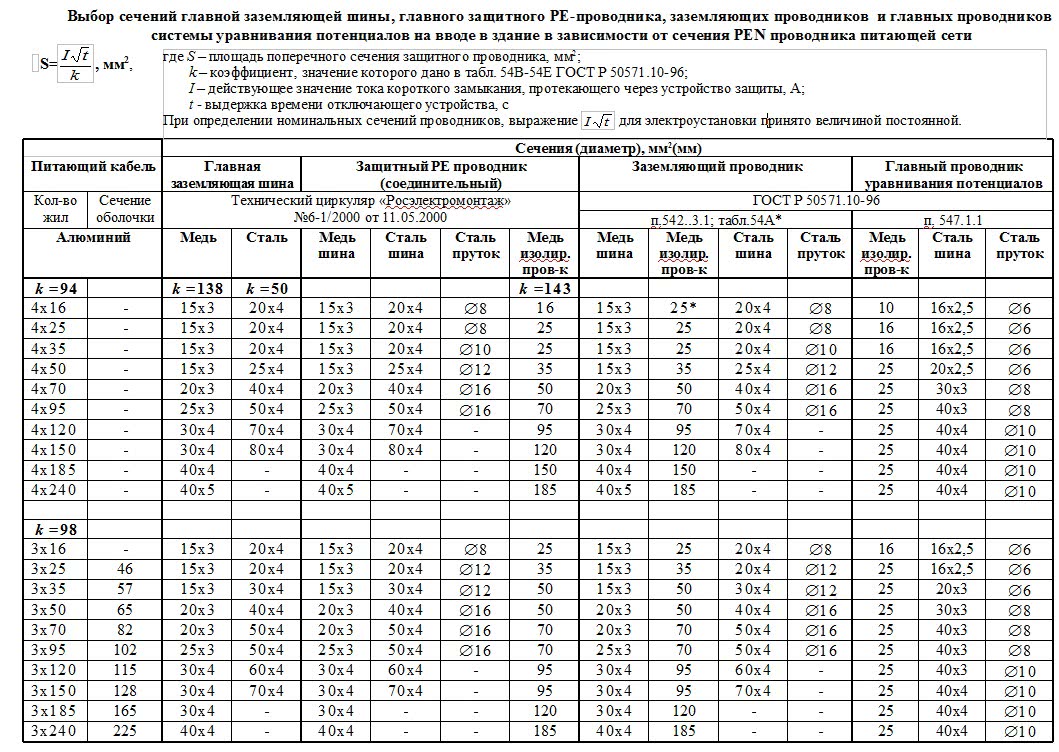

Таблица сечений шин

Эти составляющие устройства  необходимы для соединения элементов защищаемого оборудования со спуском (медной шиной).

Различие по месту устройства

Согласно положениям ПУЭ, защитный контур может иметь как наружное, так и внутреннее исполнение, причём к каждому из них предъявляются особые требования. Последними устанавливается не только допустимое сопротивление контура заземления, но и оговариваются условия измерения этого параметра в каждом частном случае (снаружи и внутри объекта).

При разделении систем заземления по их местонахождению следует помнить о том, что лишь для наружных конструкций корректен вопрос о том, как нормируется сопротивление заземлителя, поскольку внутри помещения он обычно отсутствует. Для внутренних конструкций характерна разводка по всему периметру помещений электротехнических шин, к которым посредством гибких медных проводников подсоединяются заземляемые части оборудования и приборов.

Для элементов конструкций, заземлённых снаружи объекта, вводится понятие сопротивления повторного заземления, появившееся вследствие особенной организации защиты на подстанции. Дело в том, что при формировании нулевого защитного или совмещённого с ним рабочего проводника на питающей станции нейтральная точка оборудования (понижающего трансформатора, в частности) уже заземляется один раз.

Поэтому когда на ответном конце того же провода (обычно это PEN или PE шина, выводимая непосредственно на щиток потребителя) делается ещё одно местное заземление, его с полным основанием можно назвать повторным. Организация этого вида защиты показана на рисунке ниже.

Повторное заземление

Важно! Наличие местного или повторного заземления позволяет подстраховаться на случай повреждения защитного нулевого провода PEN (PE – в системе электропитания TN-C-S). Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля». Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля»

Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля».

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено

Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику«!
