Из чего состоит жидкий дым

Тягучая темная субстанция, порошок, упакованные в тару с надписью «Жидкий или холодный дым», представляют собой обычный ароматизатор. Готовят его двумя способами:

• растворяют в воде продукты тления натурального дерева;
• воссоздают похожую смесь искусственным путем, используя достижения химической и пищевой промышленностей.

Состав жидкого дыма

Точный состав жидкого дыма разнится в зависимости от производителя, но чаще всего большую часть смеси представляет вода. На упаковке одной из самых узнаваемых марок продукта «Костровок» список ингредиентов ограничивается одним пунктом – «водным раствором натурального древесного дыма».

Также нередко продукты тления дерева разводят в масле, создавая густые маринады, уксусе, соке из кислых фруктов, вине. Чтобы украсить вкус блюда, в составах добавки встречаются различные специи и синтетические усилители.

Это интересно: Устройство для проверки насосов пожарных

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

https://youtube.com/watch?v=Fp7t-u5dlFI

https://youtube.com/watch?v=TLp-v9_DLF4

https://youtube.com/watch?v=VPGOrMuWwTE

Дым машина своими руками

Генератор дыма на 200 Ватт своими руками. Не игрушка!

В статье рассказано о самодельной дым машине, мощностью 200 Ватт, изготовленной из подручных материалов.

Решил при съёмке одного из роликов напустить немного дыма. Хотел было использовать табак, да побоялся, что трудно будет потом от запаха избавиться.

Если у вас в распоряжении есть два источника питания, то такой генератор дыма можно построить за пару часов. Но при использовании одного источника питания, вы будете лишены возможности оперативного управления плотностью и скоростью потока генерируемого дыма.

Для оперативного управления количеством дыма и скоростью потока, был построен этот простенький блок управления вентилятором.

Электрическая схема была собрана на отрезке макетной платы из того что было под рукой. Наверное, можно было бы построить регулятор на основе LM317 или любой микросхемы-преобразователя DC – DC. Но я выбрал схему на составном транзисторе, так как она не имеет жёсткого ограничения по предельно-допустимому напряжению питания.

В частности, при напряжении питания испарителя ≈24 Вольта, амплитудное значение выпрямленного напряжения, с учётом диапазона изменения сетевого напряжения, будет равно:

24 * 1,05 * √2 ≈ 35,6 (Вольт)

Обратите внимание

А это уже превышает предельно-допустимые значения входного напряжения большинства популярных микросхем — стабилизаторов. Напряжение же 24 Вольта выло выбрано, исходя из имеющейся в наличие нихромовой проволоки диаметром 0,4мм. Шаблон для намотки спирали имел диаметр 10мм.

Работает генератор дыма следующим образом. Глицерин заливается в камеру испарителя в таком количестве, чтобы он мог впитаться в вату. После прогрева спиралей, на который требуется 5-10 секунд, глицерин начинает испаряться.

Вентилятор через воздуховод нагнетает в камеру испарителя воздух, который смешивается с парами глицерина и отводится через силиконовый шланг. Этот шланг позволяет направить дым в нужную часть сцены при фото-видеосъёмке.

Управлять количеством дыма и скоростью потока можно путём изменения напряжения питания как всего блока, так и вентилятора. При снижении напряжения на вентиляторе, дым становится более плотным, а скорость потока снижается. Если же снизить напряжение питания всей дым машины, снизится количество генерируемого дыма.

https://youtube.com/watch?v=6ZGN_gD3UI8

Вся сопроводительная документация, включая сборочный чертёж как всегда лежит в «Дополнительных материалах».

Я не химик и по поводу пропорций дым жидкости могу заблуждаться. Но от рекомендуемых пропорций: глицерин – 15%, спирт – 10%, дистиллированная вода – 75%, у меня почему-то стало сильно першить в горле. Поэтому я использовал чистый глицерин и при этом никаких побочных явлений не ощутил.

Внимание! Использование генератора дыма на основе глицерина приводит к конденсации паров глицерина на окружающих предметах, преимущественно гладких и холодных. При длительной съёмке с близкого расстояния, рекомендую накрутить на камеру защитный фильтр, во избежание загрязнения передней линзы объектива

Смыть глицерин можно с помощью тёплой воды и любого жидкого моющего средства.

Дополнительные материалы

Это сборочный чертёж дым машины, чертёж печатной платы, выполненной на основе макетной платы, и чертежи шаблонов.

25 Сентябрь, 2017 (17:08) в Аудио — Видео, Бюджетная фотография, Сделай сам

«Лабиринт»

Это, пожалуй, самый простой вариант дымогенератора. Но он имеет ряд недостатков, о которых позднее.

Для изготовления понадобится:

• лист металла метр на метр;
• такой же лист перфорированного металла (чем меньше отверстия, тем лучше);

Для сборки делаем следующее:

1. нарезаем перфорированный металл на полоски высотой 20 – 25 см;
2. нижние 5 см полоски загибаем под углом 90о;
3. проделываем в загибах отверстия;
4. формируем на листе металла спиралевидный лабиринт из нарезок (просвет между стенками должен составлять 20 – 25 см);
5. просверливаем в листе отверстия для крепежа стенок лабиринта;
6. соединяем элементы конструкции болтовым креплением.

Работает «лабиринт» очень просто. В него засыпают толстый слой щепы и поджигают. Воздух через стенки проникает с трудом, поэтому древесина медленно тлеет, а не горит. Во время этого выделяется большое количество дыма.

• Главный минус такой конструкции – необходимость в коптильне в виде отдельного помещения. Ведь устройства для нагнетания дыма здесь отсутствуют. Дымогенератор ставится в одном углу коптильни, продукты подвешиваются в другом. Это позволяет избежать их излишнего нагрева.
• Второй существенный недостаток – высокий расход щепы. Чтобы заполнить дымом комнату, оборудованную под коптильню, нужно сжечь довольно много древесины.
• Наконец, третий минус – низкая эффективность. Дым не будет таким концентрированным, как в двух других конструкциях. А значит, процедура копчения займет в несколько раз больше времени.

Поэтому «лабиринт» подойдет тем, кто:

• имеет отдельное помещение под коптильню;
• не боится расходов на щепу (или получает ее бесплатно);

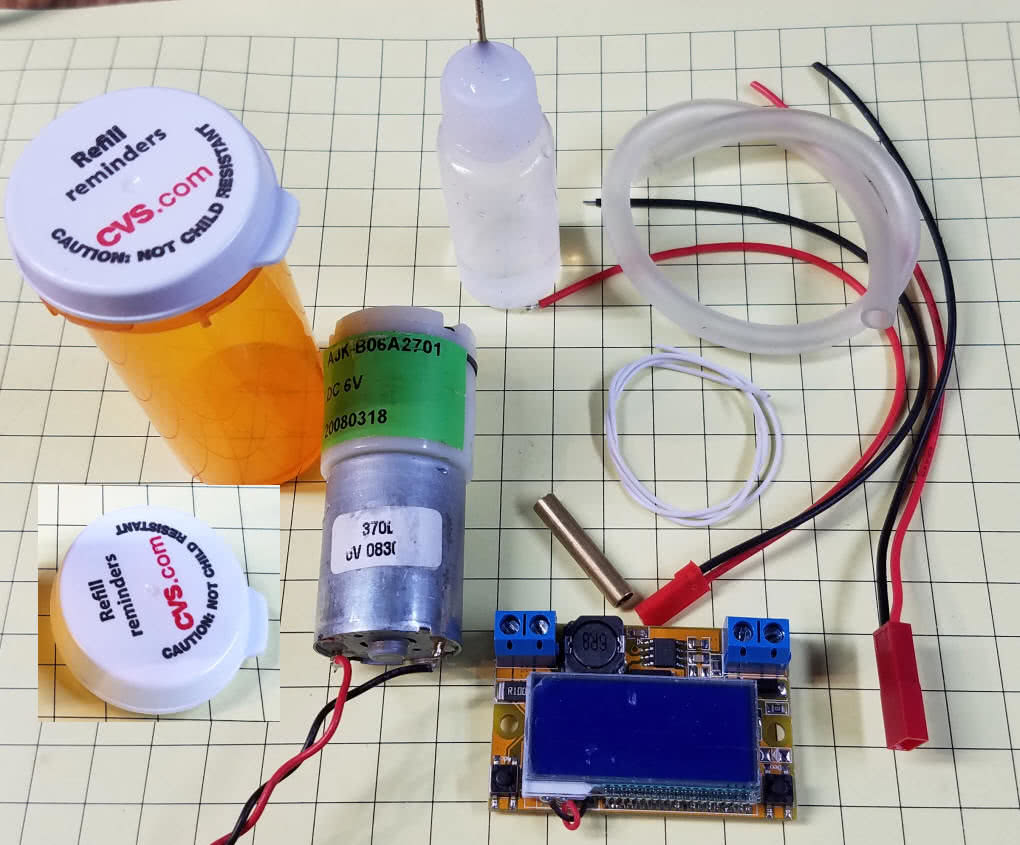

Шаг 5: Материалы

Вам понадобятся следующие материалы:

• маленький воздушный насос постоянного тока
• короткий отрезок латунной трубки, примерно 0,5 см в диаметре и 2,5 см в длину
• гибкий шланг длиной примерно 15 см, для соединения латунной трубки и насоса, можно приобрести в хозтоварах или зоотоварах
• тонкий витой провод
• коннекторы JST или похожие
• чистый растительный глицерин
• пластиковые и резиновые трубки для направления дыма
• преобразователь постоянного тока или аккумулятор
• маленький флакончик из-под таблеток с крышкой, и еще одна крышка. Я взял флакон из прозрачной пластмассы, примерно 7 см в длину и 3 см в диаметре, но и другие размеры тоже подойдут.

Правила смешивания используемых жидкостей

Эффективность борьбы с клещом варроа во многом будет зависеть от того, правильно ли используются жидкости в устройстве. При смешивании рабочих жидкостей необходимо действовать строго по инструкции, иначе будет риск возникновения непредвиденных ситуацией. Ознакомимся с вариантами смешивания 3 основных препаратов.

Важно правильно приготовить раствор

Лекарственные средства. Наиболее популярным из них является упомянутый выше «Бипин». Разводить нужно по инструкции (т. е. 5 мл : 100 мл). В результате должна получиться однородная молочная жидкость, в которой нет никаких осадков.

Средства с действующим веществом тауфлюванила. К таковым относится, например, «Клартан». Его необходимо растворить в теплой воде по аналогии с водяной баней

При этом важно, чтобы температура воды, используемой для смешивания, составляла не более +50 градусов.

Использование «Бисанара»

Еще одним препаратом, пользующимся большой популярностью среди пчеловодов, является «Бисанар», предназначенный как раз для дым-пушки. Одного флакона объемом 50 мл будет достаточно для обработки 25 ульев.

«Бисанар», упрощающий борьбу с варроатозом, имеет следующий состав:

• тимол;
• масло кориандровое/пихтовое;
• кислота щавелевая.

На вид это прозрачная жидкость, имеющая желтоватый цвет и характерный запах.

«Бисанар»

Работать с пушкой, заправленной «Бисанаром», можно при температуре воздуха не ниже +12 градусов. Выполнив обработку в первый раз, нужно подождать неделю, чтобы обеспечить насекомым перерыв, а затем повторить процедуру

Также важно закончить лечение варроатоза как минимум за 14 дней до медосбора

Натуральные лечебные составы

Невзирая на большое количество средств для лечения варроатоза в продаже, многие пасечники отдают предпочтение именно натуральным составам. Самым популярным самодельным средством является раствор из тимола, спирта и щавелевой кислоты.

Мнение эксперта
Пономарев Сергей Степанович
Пчеловод с 30-летним опытом, кандидат технических наук

Щавелевая кислота более щадящая, причем не только для полосатых тружениц, но и для человека. Использование этой органической кислоты никак не влияет на чистоту меда и прочих продуктов.

Чтобы приготовить такой раствор, потребуются:

• 15 г тимола;
• 15 г щавелевой кислоты;
• 100 мл этилового спирта.

Смесь кристаллов кислоты и спирта нужно растворить на водяной бане, а затем добавить требуемое количество тимола

При этом важно, чтобы температура была не более +30 градусов. На выходе получится 120 мл раствора, чего хватит для 25 ульев

Рамки после обработки рекомендуется накрыть пленкой для концентрации средства. Благодаря этому клещ варроа начнет сыпаться. Но помните: использовать щавелевую кислоту можно только в том случае, если нет расплода!

Генератор дыма для холодного копчения

Вариантов изготовления самодельного дымогенератора существует огромное количество. В классическом эжекторном исполнении это достаточно простой по устройству аппарат, в котором нет сложных деталей и элементов.

Необходимо лишь изготовить камеру из жаропрочного материала, где будет тлеть древесина, приладив к ней компрессор для нагнетания воздуха. И все, проще некуда.

При желании дымопроизводящую установку можно дополнить подающим опилки шнеком с электродвигателем. Такая автоматизация упростит процесс копчения, однако и усложнит генератор. Если коптильню в планах использовать изредка, то лучше обойтись без подобных усовершенствований.

Длительность холодного копчения может превышать сутки, а одной загрузки опилок в небольшой ручной дымогенератор обычно хватает на пару часов

Если продуктов для обработки много, то установку генерации дыма рекомендуется делать побольше и помощнее либо дополнять автоматическим шнеком.

Холодное копчение подразумевает длительное окуривание мяса и/или рыбы дымом при температуре 20–40 °С. Это довольно затратная по времени термообработка, но результат по вкусу и качеству продукта получается очень схожим. При этом “холодный” вариант не требует обустройства вместительной коптильни и печки для поддержания огня.

Особенности устройства и принцип действия

Основу дымогенератора холодного копчения составляет бункер, наполненный древесной щепой. Опилки внутри него после розжига тлеют и дают дым для подачи дальше в коптильную камеру, где развешены обрабатываемые продукты.

С одной стороны, тление древесины в этом устройстве не должно происходить слишком быстро. С другой стороны, нельзя также давать разгораться пламени, а выход дыма при этом должен быть в достаточном объеме.

Эжектор у дымогенератора может располагаться в верхней либо нижней части бункера – первый вариант требует более мощного компрессора, но и дает больше дыма

Если эжектор сделан снизу, то щепа прогорает гораздо полней, не “залипая” внутри на стенках бункера. Все дело здесь в образующемся при тлении конденсате. Когда выход дыма сделан сверху, то конденсатные капли стекают вниз по внутренней поверхности генератора и смачивают опилки. В результате часть из них не прогорает и остается внутри.

В качестве топлива для дымогенератора используются:

• щепа;
• опилки;
• брекеты;
• ветки.

Обычно это древесина плодовых деревьев, которая при сгорании дает “вкусный” дым, придавая дополнительный аромат готовому продукту на выходе.

Чаще всего при холодном копчении используют:

• ольху;
• черемуху;
• можжевельник;
• березу;
• дуб;
• клен;
• яблоню, грушу и вишню.

Кора ольхи придает копченостям горечь, поэтому ее надо тщательно счищать перед закладкой топлива в бункер. Можжевельник дает приятный вкус и аромат. Однако его придется разбавлять другой древесиной, иначе конечный продукт будет иметь излишне резкий привкус.

С березы так же рекомендуется снимать бересту, чтобы мясо и рыба потом не горчили.

Конструктивные элементы самодельной коптильни

Классический эжекторный дымогенератор холодного копчения состоит из следующих элементов:

1. Компрессор либо вентилятор.
2. Камера-бункер сгорания топлива (тления щепы и опилок).
3. Эжектор (узел подачи дыма из генератора в коптильную камеру).
4. Зольник с колосниками.
5. Сборник конденсата.

Также возможен вариант с использованием электрической плитки и кастрюли на ней со щепой внутри. Все эти элементы устанавливаются в бочку, вверху которой подвешивается мясо (или рыба). В этом случае зольник, вентилятор, конденсатосборник и эжектор отсутствуют.

Тление происходит за счет нагрева кастрюли, зола остается в ней, а дым естественным образом поднимается и коптит расположенные наверху продукты.

Если эжектор располагается сверху, то он служит дольше, так как в сравнении с размещенным снизу аналогом более удален от тлеющей древесины и менее подвержен воздействию высоких температур

Если эжектор разместить снизу, то в него могут попасть щепа и/или зола. В результате за ним придется тщательней следить при копчении, чтобы дым проходил через трубку без препятствий. Плюс его надо будет чаще и тщательней чистить.

Разнообразие конструкций дымогенератора

Внешний вид и функциональность самодельного генератора дыма зависит от ситуации. Временные конструкции можно соорудить за 5 минут, но при более серьезном подходе можно получить фабричное качество и эстетику.

Компрессор дымогенератора можно устанавливать как снизу, так и в верхней части корпуса. Вместо аквариумного процессора можно использовать любой другой электрический насос, мощностью 4-5 ватт.

Есть множество вариантов подборки корпуса, его можно сделать из жаростойкой трубы, можно применить различные варианты выводящих труб, дополнить конструкция емкостью для сборки конденсата, в качестве эжектора используется обыкновенный водопроводный тройник.

Можно усовершенствовать место розжига прикрепив ко дну корпуса металлическую спираль.

Обратите внимание!

Дымогенератор из огнетушителя

Сделав дымогенератор для себя, вы навсегда обеспечите себя натуральными копчеными продуктами.
Вот схема по которой будем работать
И так приступим
Нам понадобятся: корпус огнетушителя, стальная или медная трубка на 9-12 мм, стальная трубка на 15-30 мм, аквариумный компрессор или кулер от компьютера для подачи воздуха.
Для начала если у вас огнетушитель полный нужно полностью спустить давление и убрать содержимое. Далее берем разводной ключ, откручиваем верхнюю крышку и хорошо вымываем всё внутри водой.
Теперь нам надо ровно отрезать крышку огнетушителя. Что бы крышка не пропускала дым я надрезал ее в трёх местах ножницами по металлу и поджал пассатижами, тогда крышка плотно садится.
Далее сверлим отверстие для розжига на 20 мм.

Сборник для конденсата и смолы

Вертикальный участок трубы, по которой дым подается в коптильную камеру, является, своего рода, естественным дефлегматором. Конденсат, скапливающийся на его холодных стенках, насыщается вредными смолами (способными безнадежно испортить вкус коптящихся продуктов), после чего стекает вниз. С одной стороны, без дефлегматора обойтись нельзя никак, с другой – перед мастером, оснастившим свое устройство вертикальным дефлегматором, встает вопрос утилизации вредных продуктов сгорания древесины. Решается он довольно просто – установкой приемной тары в подходящем для этого месте.

Длина дефлегматора, как правило, чуть меньше, чем длина камеры сгорания.

Дымогенераторы самостоятельного изготовления

Умельцами давно придуманы различные варианты дымогенераторов для домашнего использования. Коптить продукты без больших затрат на оборудование — мечта многих. Даже непрофессионалы смогут сделать такой прибор из подручных средств. Все они действуют по схожему принципу, отличие только в деталях, из которых собираются коптильни.

Дымогенератор из электроплиты

Для периодического копчения небольшого количества рыбы или мяса можно изготовить простой дымогенератор с использованием электрической плитки.

Понадобятся следующие составляющие:

• электрическая плитка;
• старая кастрюля;
• труба или бывшая в употреблении бочка,
• сетка из проволоки;
• два прута арматуры;
• лист железа, фанеры;
• опилки, щепки.

Коптильня должна располагаться на свежем воздухе, максимально далеко от жилых помещений. Для работы нужно электричество, возможно придется воспользоваться удлинителем. Иначе вещи в доме пропахнут дымом.

Пошаговая инструкция:

1. Подготовить бочку. Тщательно очистить ее от остатков содержимого. Затем, отмерив примерно одну треть высоты от верха бочки, пропустить через ее стенки несколько арматурных прутов. На арматуру закрепить сетку, к ней подвесить необходимые продукты. Бочка готова к использованию.
2. Устойчиво установить плитку на негорючую поверхность и подключить ее к розетке.
3. Положить в кастрюлю древесное топливо.
4. Кастрюлю поставить на включенную в розетку плитку.
5. При помощи ручки регулятора температуры отрегулировать мощность ее нагрева.
6. Поставить бочку на плитку.
7. Прикрыть сверху конструкцию железом или фанерой.

Одна загрузка позволит работать такому дымогенератору для холодного копчения 4 — 6 часов. Усложняется процесс необходимостью постоянного контроля количества топлива и коррекции температуры тления. Бочку для этого придется периодически поднимать.

Несмотря на наличие недостатков в этой конструкции, многих пользователей привлекает простота сборки и низкие затраты на изготовление.

Дымогенератор из отработанного огнетушителя

Проявив немного смекалки, можно старый огнетушитель превратить в дымогенератор, как на фото.

Работу надо начать с очистки огнетушителя от старого содержимого, убедиться в отсутствии ржавчины на его стенках.

Сборка дымогенератора:

1. Разрезать огнетушитель, отступив сверху около 5 см. В результате получим крышку.
2. В крышке сделать отверстие, вкрутить тройник с патрубками.
3. К одной из трубок присоединить компрессор, а другая будет служить для доставки дыма в коптильную камеру.
4. Сделать в огнетушителе несколько отверстий на расстоянии 4-6 см от нижней части огнетушителя. Через эти отверстия будет поджигаться щепа, регулироваться тяга.

Готовое устройство может функционировать 7-10 часов. Время работы зависит от диаметра огнетушителя.

Дымогенератор из жестяных банок

Консервные жестяные банки отлично подойдут для самостоятельного изготовления простого дымогенератора. Этот дешевый способ получить неплохой коптильный аппарат понравится многим.

Для этого понадобятся:

• три жестяные консервные банки цилиндрической формы: две — одинаковых, одна — чуть меньшего размера;
• соединительные хомуты или металлическая лента;
• лента фум;
• тройник и гайка для его закрепления;
• кусок медной трубки с небольшим диаметром;
• кусок трубки большего диаметра и длины для соединения дымогенератора с коптильным шкафом.

Порядок сборки устройства:

1. Очистить и высушить консервные банки.
2. Соединить две банки одинакового диаметра с помощью железного хомута или металлической ленты. Предварительно у одной банки отрезать дно.
3. Внизу первой банки проделать отверстия для розжига топлива и регулировки тяги.
4. В дно третьей, меньшей, банки устанавливается тройник. Изнутри он крепится гайкой. Соединение должно быть очень плотным и не пропускать воздуха.
5. К одной стороне тройника крепится сгон с трубкой, соединение герметизируется лентой фум.
6. Медную трубку вставить одним концом в патрубок так, чтобы она выступала с другой стороны тройника на несколько сантиметров. Место входа загерметизировать. Эжектор готов.
7. Трубку большего диаметра прикрепить ко второму отверстию тройника. К ней будет присоединяться коптильная камера.
8. Насыпать опилки или щепу в нижние банки на высоту около двух третей и поджечь через отверстия.
9. Закрыть конструкцию сверху эжектором.
10. На второй конец медной трубки прикрепить шланг компрессора.

Простой дымогенератор готов.

Нужно учесть, что устанавливать это устройство нужно на ровную поверхность из негорючего материала, ведь во время работы из отверстий для поджига может высыпаться пепел.

Дымогенератор своими руками для авто

  Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.

К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Дымогенератор для диагностики авто

Автомобильный дымогенератор

  Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков. Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.

Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

  Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель. Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

https://youtube.com/watch?v=3-xKJMSibZw

Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её. Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.

Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

  Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, — то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» — из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

https://youtube.com/watch?v=0Hj5Ww5b5oc

Похожие записи:

Литье алюминия в домашних условиях: изготовление форм, технологический процесс Как вырастить огромную змею из песка: увлекательный эксперимент Декор кружки: пошаговый мастер-класс по декору и оформлению кружки из полимерной глины, и стекла (фото обзор идей) Бетонный пол в гараже своими руками Подключение амперметра и вольтметра в сети постоянного и переменного тока Не включается приставка цифрового тв: что дальше?
