Как сделать дымогенератор для авто своими руками? интересный способ диагностики

Шаг 9: Сверлим отверстия

После того, как флакон разрезан, просверлите в дне отверстие 7 мм (№1), в крышке просверлите отверстие 5 мм (№2). Еще одно отверстие 5 мм просверлите в стенке верхней половины флакона (№4). Напротив него просверлите отверстие 3 мм (№3).

Отверстие №1 – база для парогенератора, отверстие №2 – выходное для дыма, №3 – под провода питания нагревательного элемента, №4 – соединительное отверстие для воздушного насоса. На фото отверстие №2 сделано в центре крышки. Я пришел к выводу, что если сделать его не по центру, конденсирующаяся жидкость будет возвращаться обратно в резервуар, в то время как с отверстием по центру излишки жидкости будут попадать обратно.

Как его делают?

Для его создания, кроме желания построить, потребуется наличие некоторых материалов и инструмента. Конструкций таких приборов очень много, но рассмотрим вариант изготовления из шприца для твёрдой смазки. Кроме шприца нужно ещё приготовить такие детали:

• Свечу накала от дизельных двигателей;
• Провода с быстросъёмными клеммами для подсоединения свечи;
• Термоусадочную пасту;

Штуцер для подачи воздуха.

Далее порядок изготовления может быть таким. Шприц следует разобрать, снять трубку нагнетателя и подкачивающее устройство. Понадобиться только корпус от шприца и его крышки. В трубчатом корпусе будет происходить процесс образования дыма. В крышке имеется технологическое отверстие, которое понадобиться для работы. В него следует вклеить на эпоксидной смоле отрезок медной трубки длиной примерно 160 мм.

Через эту трубку будет подаваться сжатый воздух в масло, обычно используют ATF, который будет способствовать образованию дыма и выдавливанию его из корпуса. Трубку следует вставить до самого упора, чтобы перегородить проход воздуха. После этого следует через входное устройство просверлить медную трубку. Это направит поток воздуха именно в нужном направлении, то есть в корпус генератора.

Во второе отверстие следует установить штуцер для подачи сжатого воздуха. После этого можно приступить к изготовлению электрической части прибора.

В нижней крышке следует установить свечу накала с прокладками и хорошо её затянуть, чтобы исключить течь масла. Одновременно с этим подсоединяют к свече проводку с быстросъёмными зажимами. В отверстие, через которое подавалась смазка, нужно установить переходник для шланга подачи дыма.

Лучше всего для этого использовать прозрачный шланг, это даст возможность контролировать подачу дыма в проверяемую систему. В качестве наконечника можно использовать тот, который был установлен в шприце при его покупке. Из него следует удалить шарик обратного клапана. В зависимости от того, какой источник сжатого воздуха используется, следует предусмотреть возможность для регулирования его подачи, а также установить обратный клапан в шланг подачи.

На этом процесс изготовления закончен, прибор готов к применению. Для того, чтобы получить дым, следует залить масло, уровень его должен быть немного выше свечи. Через 2-3 минуты дым появится в выходном сопле наконечника. Давление подаваемого воздуха может колебаться в пределах от 0,5 до 1 бар., его подбирают экспериментальным путём. Если в гараже отсутствует стационарный компрессор, можно использовать другие источники сжатого воздуха.

В качестве таких источников можно применить запасное колесо машины или насос китайского производства от надувных матрасов. Также существуют и другие варианты таких изделий. Мы постарались рассказать, как сделать дымогенератор для авто своими руками. Прочитав статью до конца, решайте какой вариант вам подойдёт.

Как это работает?

Процесс работы самодельного дымогенератора Шланг подключают к впускному коллектору, при необходимости зажав основание хомутом. С другой стороны, к соску следует подключить насос или шланг компрессора. Воздух, идущий с насоса или автомобильного компрессора, разожжет сигарету и дым пойдет через конструкцию самодельного дымогенератора прямо в систему автомобиля. Если система исправна и нет разгерметизации, то дым не будет пробиваться через патрубки и шланги. Если проблема все же есть, то в местах подсоса воздуха начнет просачиваться дымок, и вам останется только устранить данную проблему

Очень важно не переусердствовать с подачей воздуха, так как большой поток может разжечь сигарету слишком сильно, и она сгорит раньше, чем дым попадет в систему

Разнообразие конструкций дымогенератора

Внешний вид и функциональность самодельного генератора дыма зависит от ситуации. Временные конструкции можно соорудить за 5 минут, но при более серьезном подходе можно получить фабричное качество и эстетику.

Компрессор дымогенератора можно устанавливать как снизу, так и в верхней части корпуса. Вместо аквариумного процессора можно использовать любой другой электрический насос, мощностью 4-5 ватт.

Есть множество вариантов подборки корпуса, его можно сделать из жаростойкой трубы, можно применить различные варианты выводящих труб, дополнить конструкция емкостью для сборки конденсата, в качестве эжектора используется обыкновенный водопроводный тройник.

Можно усовершенствовать место розжига прикрепив ко дну корпуса металлическую спираль.

Обратите внимание!

Дымогенератор своими руками для авто

  Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.

К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Дымогенератор для диагностики авто

Автомобильный дымогенератор

  Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков. Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.

Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

  Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель. Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её. Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.

Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

  Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, — то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» — из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

Простой дымогенератор для авто своими руками

Чтобы отловить все дырочки во впуске и вентиляции картера сделаем простую поделку, а именно дымогенератор, который и поможет найти все эти уязвимости.

Дымогенератор сделаем самый простой из подручных средств на основе одной сигареты, как показала практика этого хватит выше крыши, чтобы найти все дырки. Покажу как я сделал, быстро, просто.

Понадобится всего две водяных подводки и какая-либо трубка длинней сигареты. Трубка сантехническая с резьбой на обоих концах. С одной подводки отрезаем штуцер и зачищаем намного оплетки, как на фото.

Оплетку, что б не кололась, обматываем синенькой изолентой, куда ж без нее?

Далее прикуренную сигарету вставляем фильтром в подводку. Очень плотно входит, удобно.

На нее еще один не длинный кусок подводки. В нее и будем дуть.

Теперь перемещаемся к машине. Для моей АУДИ 1.8т вот такая входная заглушка в гусеницу нужна. Пришел в жигулячий магазин и купил самый дешевый топливный фильтр, подходящего диаметра.

Что б лучше продувался я его тонкой отверткой насквозь пробил. На один конец выход нашего дымогенератора подсоединяем ну а другим концом в гусеницу его.

Для того что б провести всю проверку не спеша, потребовалось 6 сигарет. Нашёл не затянутый хомутик в вентиляции картера, сочился чуток. Вот так все оказывается просто

Дымогенератор своими руками. Для автолюбителей, и ремонтников авто

Всем привет, пикабушнички и подписчики! Данная тема для автомобилистов, предпочитающих ремонтировать свое авто, своими руками. Этот прибор позволяет искать подсосы воздуха в воздушной магистрали авто (проверять на целостность). Сегодня расскажу Вам о дымогенераторе аля «колхоз-самопал».

Так как стала необходимость иметь в наличии дымогенератор, принял решение собрать самостоятельно, в виду того, что мне нравится конструировать (чтобы работало) и обилие информации в интернете на данную тематику. Я не изобрел велосипед и не претендую на лавры, а создаю пост для коллег-автолюбителей, которым возможно когда-то понадобится подобный девайс. И так, у нас в итоге получился бюджет постройки 1000 рублей. Нам необходимо добиться вот такого результата (схема)

Прошу простить за схему, пытался изобразить в фотошопе.

Для создания нам понадобится

1. Шприц для твердой смазки на 100гр — 300 руб.

2. Свеча накаливания от дизельного двигателя (от пежо лучше всего) — 200 руб.

3. Проводакрокодилытермоусадкаклемы — 180 руб.

4. Шлангихомутыгайкамедная шайбарезиновые шайбысосок с нипелем для колесного диска — 200 руб.

5. Сетка для мытья посуды — 20 руб.

6. Сверла нужного диаметра и обрезок медной трубки (диаметром 6мм) 100 руб.

И теперь по шагам. Для начала нам понадобится шприц для твердой смазки, брал вот такой:

Сохранить в Альбом

От него нам понадобится только корпус, который идеально подходит под емкость для дымогенератора. Далее нам необходимо его разобрать полностью (процесс не фотографировал, за ненадобностью, там и так все понятно), до вот такого состояния

Нам необходима для дальнейшей работы, только крышка и сама емкость, где будет происходить процесс дымогенерации.

Далее подготавливаем крышку для нашего дымогенератора, для этого в уже имеющееся технологическое отверстие я вклеил на эпоксидку, кусок медной трубки, диаметром 6мм и 160мм в длину, получилось вот так:

При помощи медной трубки, необходимо задать направление воздуха, для того чтобы была эффективная дымоотдача, нам следует погрузить медную трубку в масло (ATF), воздух проходя через масло. будет эффективнее выдавливать дым на выход (данный процесс изображен на схеме). Также на схеме изображено, каким образом необходимо вклеить медную трубку, т.е. ее нужно в имеющееся технологическое отверстие вставить до конца, дабы перегородить и направить воздух, двигаться именно по трубку. Далее нам нужно не до конца рассверлить медную трубку (отмечено красным пунктиром), и сделать отверстие для выхода дыма (отмечено синим пунктиром):

Таким образом мы направили движение воздуха. Во входное отверстие (вход воздуха), я вкрутил и посадил на клей, сосок с нипелем от колесного диска (предварительно обрезав все лишнее) вот такой:

На конечном фото будет видно его расположение. Теперь перейдем к подготовке электрической части, нашего дымогенератора. Я решил сделать провода с крокодилами, чтобы подавать питание на свечу накаливания от аккумулятора. С изготовлением проводки не возникает никаких проблем, процесс прост — обрезатьзачиститьподпаятьобжатьтермоусадочкой усадить -), получилось вот так:

Приобрел прозрачную трубку, чтобы видеть дым на выходе, также приобрел латунный переходник с резьбы — на «елку» под хомут. Собрал воедино:

Наконечник использовал тот, который шел с шприцем в комплекте (не пропадать же добру).

Собираем свечу с проводкой и водружаем на место:

Свеча вставляется в технологическое отверстие емкости, расположенное внизу. Не забываем использовать шайбы и резиновые прокладки, чтобы масло снизу не сочилось (я использовал вот такое):

Собираем все в кучу и получаем дымогенератор -)

Прошу простить за корявость изложения, отвечу на все вопросы. Прошу также простить за качество фотографий, пришлось снимать на свечу накаливания, держа ее в зубах 0_о. Всем спасибо. Также прошу простить, за отсутствие видео отчета о работе сего девайса. Я пока не знаком с видеоблоггингом. Еще раз упомяну — отвечу, на все вопросы.

Инструкция по изготовлению

Если вы будете четко следовать инструкции, то процедура изготовления дымогенератора для авто не вызовет проблем. В целом конструкций и схем к таким девайсам достаточно много, но мы предлагаем ознакомиться с производством генераторной установки из шприца и твердой смазки.

Для этого вам потребуется:

• сам шприц;
• свеча накала, такие используются на дизельных моторах;
• проводка с клеммами, потребуется для подключения свечей;
• термоусадочная паста;
• патрубки с хомутами, а также уплотнительными прорезиненными прокладками;
• медная трубка, ее диаметр должен составлять примерно 6 мм;
• дрель и набор сверел;
• штуцер для подачи воздушного потока;
• также потребуется металлическая сеточка для мытья посуды (автор видеообзора простого самодельного дымогенератора — канал ZP GARIK).

https://youtube.com/watch?v=M-ImY4AUvnQ

Как же из таких материалов можно сделать дымогенератор для автомобиля:

1. В первую очередь необходимо разобрать шприц, демонтировать шланг нагнетателя, а также подкачивающее устройство. Для дальнейших работ вам нужен будет корпус от шприца, именно в нем будет осуществляться процесс образования дыма, который впоследствии будет использоваться для диагностики. Кроме того, в крышке расположено специальное отверстие, которое потребуется для нормальной работы. В это отверстие необходимо установить отрезок медной трубы, ее длина должна составлять около 16 см. Для лучшей фиксации трубки место соединения лучше обработать эпоксидной смолой.
2. Через медный шланг будет поступать сжатый воздушный поток в масло, как правило, для этого используется трансмиссионная жидкость. Масло используется для образования дыма и дальнейшего его выдавливания из корпуса. Шланг устанавливается до упора, это позволит перегородить проход воздушного потока.
3. Затем, вам необходимо будет просверлить медную трубу через входное отверстие. Это позволит направить воздушный поток в конкретном направлении, в частности, в корпус генераторного узла.
4. Когда эти действия будут выполнены, во второе отверстие необходимо будет вмонтировать штуцер, через который будет выходить воздух. Надежно зафиксируйте этот элемент, чтобы не допустить возможную утечку в будущем.
5. Теперь переходим к следующему этапу — изготовлению электрической составляющей системы. Для этого в нижней крышке девайса нужно будет вмонтировать свечу накала от дизельного двигателя, при этом для лучшей герметичности используйте прокладки. Также свечу следует максимально затянуть, в противном случае возможна утечка трансмиссионного масла. Когда свеча будет установлена и зафиксирована, к ней нужно подключить провод с быстросъемными зажимами — крокодилами.
6. Далее, в отверстие, через которое будет поступать масло, следует вмонтировать специальный переходник для патрубка подачи дыма. В данном случае лучше всего использовать прозрачные патрубки, это позволит автовладельцу контролировать подачу воздушного потока в диагностируемый узел или систему. На конец патрубка нужно установить наконечник, для этого можно использовать деталь, которая была вмонтирована в шприц, но перед этим из него надо будет убрать шарик обратного клапана. Также вам необходимо предусмотреть возможность регулировки воздушного потока, но здесь нужно опираться на то, какой именно источник воздуха будет применяться. Кроме того, следует также произвести монтаж обратного клапана в магистраль подачи.
7. Собственно, на этом процедуру сборки устройства можно считать завершенной, теперь система готова к эксплуатации. Далее, вам потребуется залить рабочую жидкость, то есть масло в резервуар, его объем должен быть чуть выше свечи накала. Спустя несколько минут в выходном патрубке вы сможете увидеть образовавшийся дым. Уровень давления поступающего воздуха может составлять около 0.5-1 бар, но более точно данный параметр следует подобрать экспериментальным методом. Если у вас есть компрессор, то пользуйтесь им, если нет, то в принципе можно применять и другие варианты, к примеру, запасное колесо автомобиля либо насосное устройство для надувания водных матрасов.
8. Когда действия по изготовлению будут завершены, вам остается только проверить работоспособность системы.

Как это работает?

Процесс работы самодельного дымогенератора

Шланг подключают к впускному коллектору, при необходимости зажав основание хомутом. С другой стороны, к соску следует подключить насос или шланг компрессора. Воздух, идущий с насоса или автомобильного компрессора, разожжет сигарету и дым пойдет через конструкцию самодельного дымогенератора прямо в систему автомобиля.

Если система исправна и нет разгерметизации, то дым не будет пробиваться через патрубки и шланги. Если проблема все же есть, то в местах подсоса воздуха начнет просачиваться дымок, и вам останется только устранить данную проблему.

Очень важно не переусердствовать с подачей воздуха, так как большой поток может разжечь сигарету слишком сильно, и она сгорит раньше, чем дым попадет в систему

Разберём основные ошибки приготовления блюд

1. Неправильный засол. Чтобы продукты не испортились, они должны быть тщательно просолены. Для качественного просаливания берут 2-3% соли на каждый килограмм мяса или рыбы. Соль лучше брать нитритную или смесь из нитритной и поваренной. Так из продуктов лучше удаляется влага.
2. Предварительное провяливание. В засоленном мясе много влаги, поэтому перед помещением в коптильню его следует просушить. Длительное вяление приведет к получению сухого продукта. Достаточно подержать мясо на проветривании 6-10 часов.
3. Применение неправильной щепы. Использование влажного топлива приведет к появлению горького привкуса у копченостей. Такой же эффект возможен при слишком интенсивной работе дымогенератора, поэтому его производительность необходимо контролировать.

Учитывая эти простые советы, каждый сможет приготовить ошеломительные шедевры, которые порадуют своими вкусовыми качествами даже требовательных гурманов, а по стоимости выйдут в разы дешевле магазинных блюд.

Источники

• https://aquatic-home.ru/dymogenerator-dlya-xolodnogo-kopcheniya-svoimi-rukami-chertezhi.html
• https://AlkoDoma.ru/oborudovanie/dymogenerator-dlya-holodnogo-kopcheniya-svoimi-rukami.html
• https://remboo.ru/stroitelstvo/pechi/samodelnyj-dymogenerator.html
• https://HouseChief.ru/dymogenerator-dlya-kholodnogo-kopcheniya-svoimi-rukami-chertezhi.html
• https://1pokopcheniyu.ru/dymogenerator/dlya-holodnogo-kopcheniya
• https://svoimirykamiinfo.ru/dymogenerator-svoimi-rukami/
• https://gidrukodeliya.ru/dymogenerator-svoimi-rukami
• https://1-teplodom.ru/dymogenerator-svoimi-rukami-certezi-i-foto-posagovaa-instrukcia/
• https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/kak-sdelat-dyimogenerator-dlya-xolodnogo-kopcheniya-svoimi-rukami
• https://NashDymok.ru/smokesystem/chertezhi-dymogeneratora/

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель. Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

https://youtube.com/watch?v=3-xKJMSibZw

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства

Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её. Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской. Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, – то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» – из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

https://youtube.com/watch?v=0Hj5Ww5b5oc

Дым машина на основе H2O своими руками

Организаторы различных представлений, выступлений артистов и певцов, а также различных тематических вечеринок (в частности на Хэллоуин) используют декорации для создания соответствующей обстановки и «правильного настроения» окружающих. Неотъемлемой частью таких мероприятий является искусственный туман.

Есть несколько способов получения искусственного тумана:

• Сухой лед – это углекислый газ с температурой -109,3 ° F или -78,5 ° С. В результате прямого контакта с ним могут возникнуть мгновенные холодные ожоги (необходимо использовать изолирующие перчатки). Кроме того, он может представлять опасность удушья, поскольку испаряющейся газообразный диоксид углерода вытесняет кислород (симптомы: учащенное дыхание и кашель). Немедленно покиньте зону воздействия, как только у вас проявятся вышеописанные симптомы;
• Подогреваемые «аэрозольные опрыскиватели» на основе гликоля или глицерина;
• Ультразвуковая атомизация или ультразвуковое увлажнение (разделение целого на неделимые элементы). Пьезоэлектрический диск находится под водой (на небольшой глубине) и импульсно вибрирует на ультразвуковых частотах. Поверхность воды распадается на мелкие капельки (туман).

Преимущество использование такого увлажнителя:

• Большой объём тумана;
• Нет расходных материалов (только вода и электричество);
• Отсутствие углекислого газа.

Шаг 1: Материалы

• 5-литровое ведро с крышкой;
• Гофрированная труба диаметром 10 см;
• Кулер и блок питания к нему;
• Болты и гайки;
• Пустая 2-х литровая бутылка;
• 2 мм стальная проволока (подойдет раскрученная проволочная вешалка);
• Ультразвуковой увлажнитель воздуха и блок питания к нему;
• Реле переменного тока на дистанционном управлении;
• Термоусадочна трубка или изолента;
• Припой;
• Вода;
• Аккумулятор холода или лед.

Инструменты:

• Дрель и свёрла;
• Нож или ножовка;
• Устройства для зачистки проводов;
• Паяльник;
• Пистолет для термоклея.

Шаг 2: Вырезаем отверстия в крышке

Возьмём крышку с ведра и разметим места креплений кулера (главное отверстие), воздуховода и разъема для питания распылителя.

Вырезаем отверстие под воздуховод на четверть меньше нарисовано, чтобы спирали на гофрированной трубе плотно прилегали к отверстию.

Шаг 3. Подготавливаем кулер

Отрезаем штекер БП и зачищаем провода. Подключаем зачищенные провода к кулеру согласно полярностям (+ к +, — к -). Если провода не имеют соответствующих меток, понадобится вольтметр, чтобы определить полярность или можно просто пойти методом проб и ошибок (подключить сначала в одном порядке, а затем в другом).

Спаяем или просто скрутить провода. Для изоляции соединений воспользуемся термоусадочной трубкой или изолентой.

Шаг 4: Устанавливаем кулер и воздуховод

Закрепим вентилятор на крышке ведра используя для этого болты, гайки и шайбы. Воздуховод просто вкручиваем в отверстие.

Шаг 5. Устанавливаем распылитель в ведро

Поместим распылитель в ведро, пропустив кабель питания через отверстие в крышке. Заполним отверстие поролоном или заклеим липкой лентой.

Нальем воду в ведро. Уровень должен соответствовать инструкции по эксплуатации распылителя (в зависимости от модели).

Шаг 6. Автозаполнение

Для того, чтобы дым-машина работала непрерывно, ведро должно быть постоянно наполнено водой. Перевернутая 2 – литровая бутылка будет этому содействовать.

Изготовим своими руками поддерживающий каркас из 2 мм проволоки. Сделаем U-образный крюк в верхней части проволоки. Выбираем проволоку такой длины, чтобы горлышко бутылки находилось на уровне воды, который необходимо поддерживать.

https://youtube.com/watch?v=izWBe01m7Vo

Вырезаем щель в крышке и закрепляем U-образный крючок. Заполняем бутылку водой и вешаем её в нужное положении.

Шаг 7: Запуск

Включаем распылитель. Туман не переполняет ведро, он просто оседает на его дно. Включаем вентилятор. Теперь туман будет выходить из воздуховода.

Если хотите, можете подключить питание распылителя и кулера в дистанционно управляемый коммутатор.

Распылитель потребляет около 300 Вт. Большая часть энергии выходить в воду в виде тепла. Поэтому для предотвращения перегрева необходимо либо запускать самоделку на короткие периоды времени, либо добавлять аккумуляторы холода (лед) в воду.

Приступаем к работе

Продувочный пистолет придется немного модернизировать. То внутреннее отверстие, куда будет вставляться сигарета (носик инструмента), должно иметь диаметр 8-8.3 миллиметра. В случае если это значение меньше, при помощи сверла рассверливаем отверстие до вышеуказанных параметров. Далее соединяем с уже доработанным пистолетом. Сюда же подключаем источник сжатого воздуха. Стоит отметить, что выходное давление должно быть не сильно большим, поэтому компрессор можно выбирать самый слабый. Возможно, придется варьировать поток воздуха, чтобы получить наиболее оптимальный выход дыма. Само же давление не должно превышать отметки в 0.5 Бар. Если это значение больше, продиагностировать детали на предмет утечек будет сложнее, ибо придется запастись целым набором сигарет.

Можно воспользоваться и иным, более сложным методом изготовления данного диагностического оборудования. Таким образом, мы обеспечим автомобилю почти что профессиональную диагностику на предмет утечек.

Изготовление генератора дыма

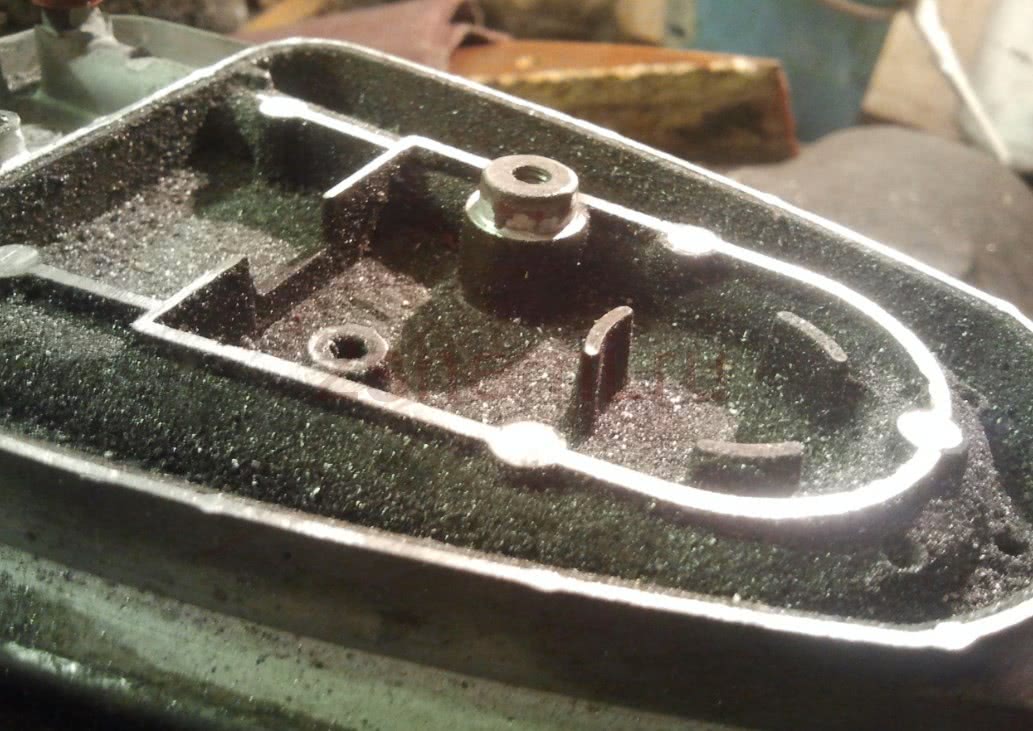

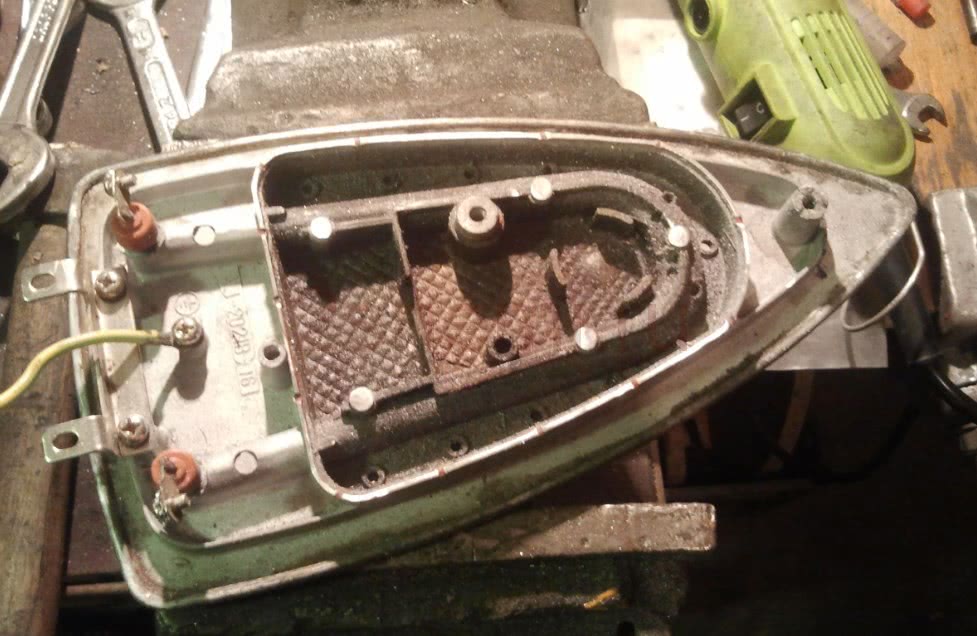

В принципе, весь этот девайс представляет собой нагревательную плиту. Это алюминиевый блок, в который погружен нагреватель (разумеется, изолированный от силикона алюминиевым блоком). В современных утюгах тонкий стальной хромированный лист помещается снизу для облегчения глажения. Этот лист лучше всего удалить, и тогда будет голая алюминиевая поверхность. Далее следует закрыть все отверстия, через которые первоначально выходит пар, — в данном случае это винты с силиконовым покрытием. Вот и вся конструкция.

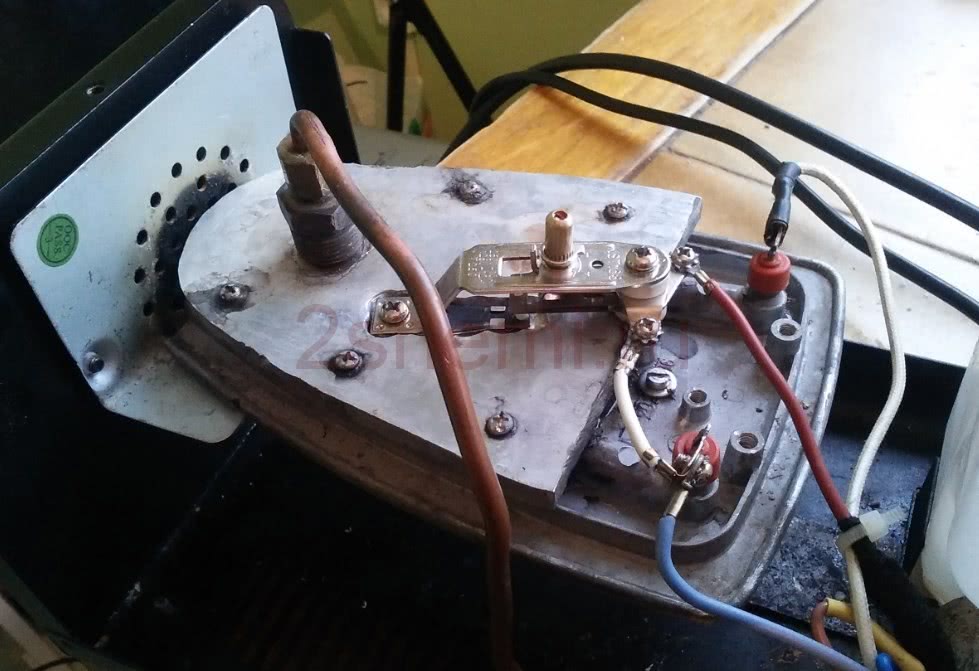

В данном утюге можно было очень удобно откалибровать термостат — вращая маленький винт, помещенный внутрь соответствующей ручки регулятора температуры. На рисунках видно правую ручку, внутри которой есть винт диаметром около 2 мм для калибровки. Тесты начались, закрыв все отверстия винтами и оставив лишь одно. Протолкнуть трубку насоса через термостойкий кусок извилистого предмета, который был в утюге. Это дело работало очень хорошо, но протекало. Пришлось дорабатывать конструкцию. Верхняя часть камеры была изготовлена из тонкого алюминиевого листа, который был запечатан силиконом и тщательно приклеен к основанию утюга. Надо было снял лист и отполировать верхнюю поверхность, чтобы она выровнялась.

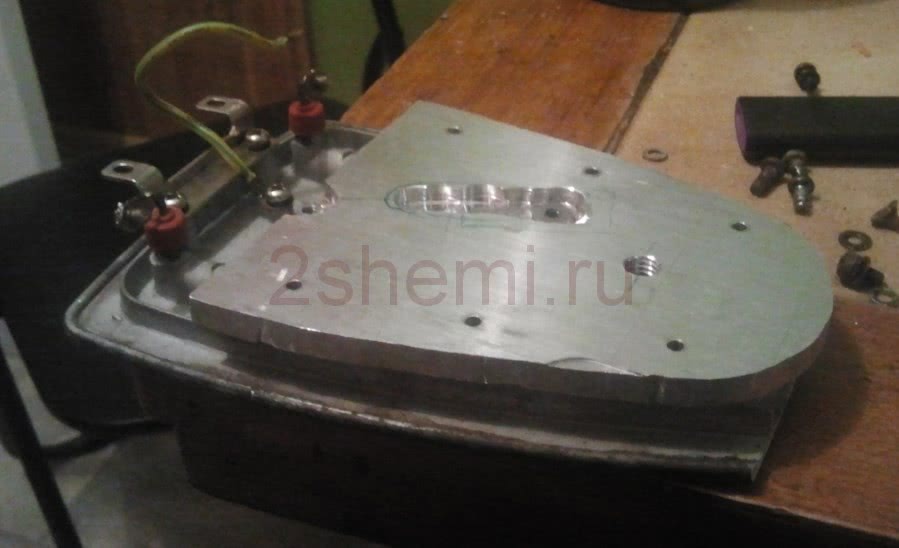

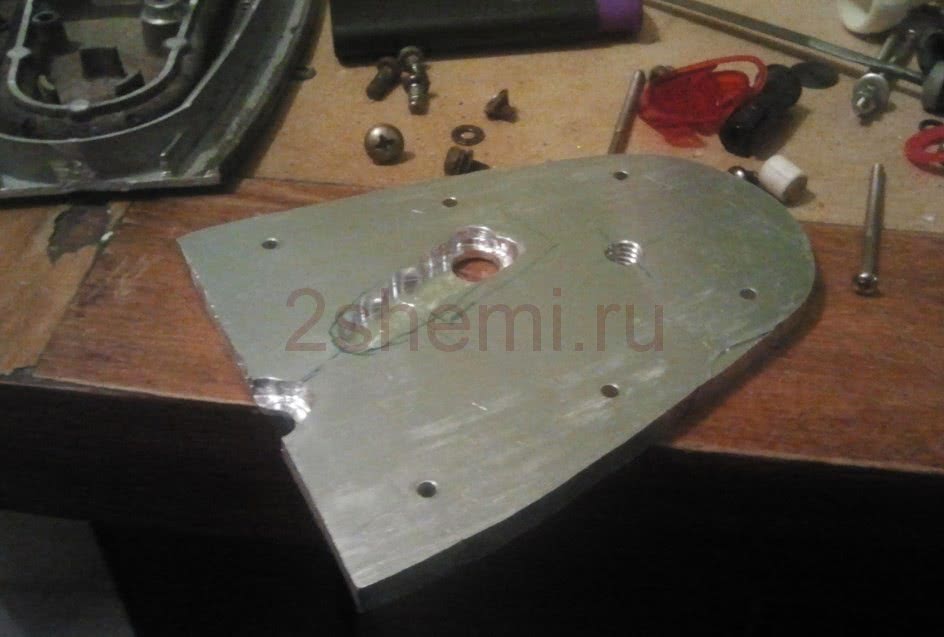

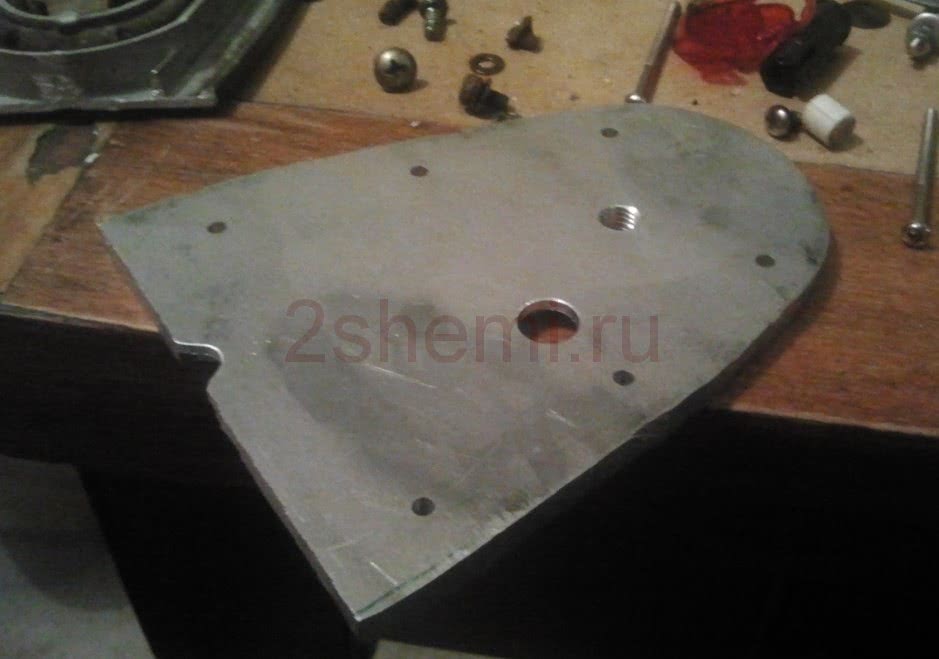

Затем вырезать верхнюю часть алюминиевого листа, сделать отверстия для шурупов, отверстие для подачи жидкости, фрезерование для биметалла. Фрезеровали с помощью настольного сверла, поэтому результат получился смешным, но он выполняет свою роль.

Также отрезали переднюю часть утюга и просверлили там отверстие. Пока есть только 3-миллиметровое отверстие. Целое было запечатано силиконом для духовок, которые могут выдерживать до 1500С, потому что не было нужного жаростойкого под рукой. После этой операции оберните блок термостойкой ватой.

Конечно получившийся самодельный дымогенератор выглядит некрасиво и можно был сделать лучше, но не было необходимости. Нет смысла, например, в точном шлифовании боковых сторон алюминиевой пластины, потому что это никак не влияет на функционирование устройства. Также эта часть может быть выполнена более точно, как и некоторые другие вещи, но к чему?

Похожие записи:

Охота на жучка. какими бывают шпионские устройства и как их искать Пиньята своими руками в домашних условиях Станок для гибки арматуры: назначение, описание, виды Вкусные и сочные манты Какие бывают соединения канализационных труб в зависимости от используемого материала для трубопровода Картофелесажалка для трактора т-25: картофелесажалка т-40 и самодельная для мтз-82
