Электронная нагрузка своими руками. схема и описание

Устройства на 200 Вт (adsbygoogle = window.adsbygoogle || []).push({});

Нагрузка электронная на 200 Вт включает в себя две пары тиристоров, которые соединяются попарно. У многих моделей используются проводные компараторы низкой частоты. Также стоит отметить, что для сборки модификации потребуется модулятор. Для ускорения процесса генерации сигнала используются усилители. Данные элементы способны работать только от проводных фильтров.

Трансивер стоит устанавливать за обкладками. В данном случае напряжение нагрузки равняется примерно 400 В. Специалист говорят о том, что плохо работают устройства на проводниковых трансиверах. У них низкая проводимость, есть проблемы и с перегревом. Если наблюдаются скачки напряжения, стоит поменять компаратор. Еще проблема может заключаться в резисторе.

Для чего используются электронные нагрузки

Основная задача электронных нагрузок — это тестирование различных источников электропитания: аккумуляторов, батареек, блоков питания, преобразователей напряжения, регуляторов и стабилизаторов напряжения, солнечных батарей, генераторов и других подобных устройств. Для проведения тестирования, электронную нагрузку подключают к проверяемому источнику электропитания и запускают один или несколько тестов. При этом, электронная нагрузка ведёт себя как реальная нагрузка: например меняет своё сопротивление по заданному алгоритму, имитирует большие стартовые токи запуска, короткое замыкание и прочие заданные Вами условия. Во время проведения теста, электронная нагрузка непрерывно измеряет напряжение, ток и потребляемую мощность.

Примеры устройств, для проверки работы которых применяют электронные нагрузки.

Большинство электронных нагрузок содержат точный мультиметр, измеряющий напряжение, ток и мощность, потребляемую нагрузкой. Некоторые модели могут выполнять нормированный разряд аккумуляторов и батареек, измеряя реальную ёмкость элемента питания в Ампер-часах. Многие модели также могут управляться при помощи компьютера, что позволяет использовать их в составе автоматизированных контрольно-измерительных комплексов.

Задняя панель маломощной электронной нагрузки серии IT8800 с интерфейсными разъёмами для подключения к компьютеру.

Простое зарядное устройство стабилизатор тока из подручных материалов

Существует огромное число готовых схем и конструкций, позволяющих заряжать автомобильный аккумулятор. Эта статья на тему переделки компьютерного блока питания под автоматическое зарядное устройство автомобильного аккумулятора. В ней рассказывается о том, как собрать автоматический стабилизатор тока с возможностью регулировки выходного тока.

Схема стабилизатора, используемая в нашем собираемом зарядном устройстве, довольно проста и основана на базе операционного усилителя (ОУ) без обратной связи с большим коэффициентом усиления.

В качестве такого операционного усилителя, или правильнее будет его назвать компаратором, используется микросхема LM358. На изображении видно, что она имеет:

  • два входа (инвертирующий и неинвертирующий);
  • один выход.

Задача LM358 состоит в том, чтобы сбалансировать параметры на выходе путём увеличения или уменьшения напряжения на входах.

Зарядное устройство или простой стабилизатор – это прибор, который:

  • сглаживает пульсации сети;
  • поддерживает прямую линию графика тока на одном уровне.

Как это осуществляется? В нашем случае на один вход подаётся опорное напряжение, задаваемое с помощью стабилитрона. Второй вход подключен после шунта, предназначенного для роли датчика тока. Когда подключается к выходу разряженный аккумулятор, в цепи возрастает ток и соответственно возникает падение напряжения на низкоомном резисторе. На микросхеме LM358 появляется разность напряжений между двумя входами. Устройство стремится сбалансировать эту разность, тем самым увеличивая параметры на выходе.

Читать также: Методы оценки износа оборудования

Глядя на схему мы видим, что на выход подключен полевой транзистор, который управляет нагрузкой. По мере заряда аккумулятора на клеммах устройства начинает повышаться напряжение, следовательно, начинает расти оно и на одном из входов ОУ. Возникает разность напряжений между входами, которую ОУ пытается выровнять путём уменьшения напряжения на выходе, тем самым уменьшая ток в основной цепи.

В итоге, аккумулятор заряжается до нужного напряжения, то есть выставленного значения на клеммах зарядного устройства. Падение напряжения на резисторе R3 становится минимальным, либо его не будет вообще. При выравнивании напряжения на входах транзистор закрывается, тем самым отключая нагрузку от зарядного устройства.

Особенностью данной схемы является то, что она позволяет ограничивать ток заряда. Делается это с помощью переменного резистора, который включён последовательно в делитель. И собственно поворачивая ручку этого резистора можно изменять параметры на одном из входов. Возникающую разность опять же выравнивают путём увеличения либо уменьшения параметров.

Универсальных схем не бывает. Кого-то интересует вопрос увеличения тока нагрузки. Например, что нужно поменять в схеме для 15 А? Необходимо будет поставить переменник не 5, а 10 кОм. Так же сделав предварительный расчёт и заменив соответствующие элементы, можно запросто настроить схему под свои нужды.

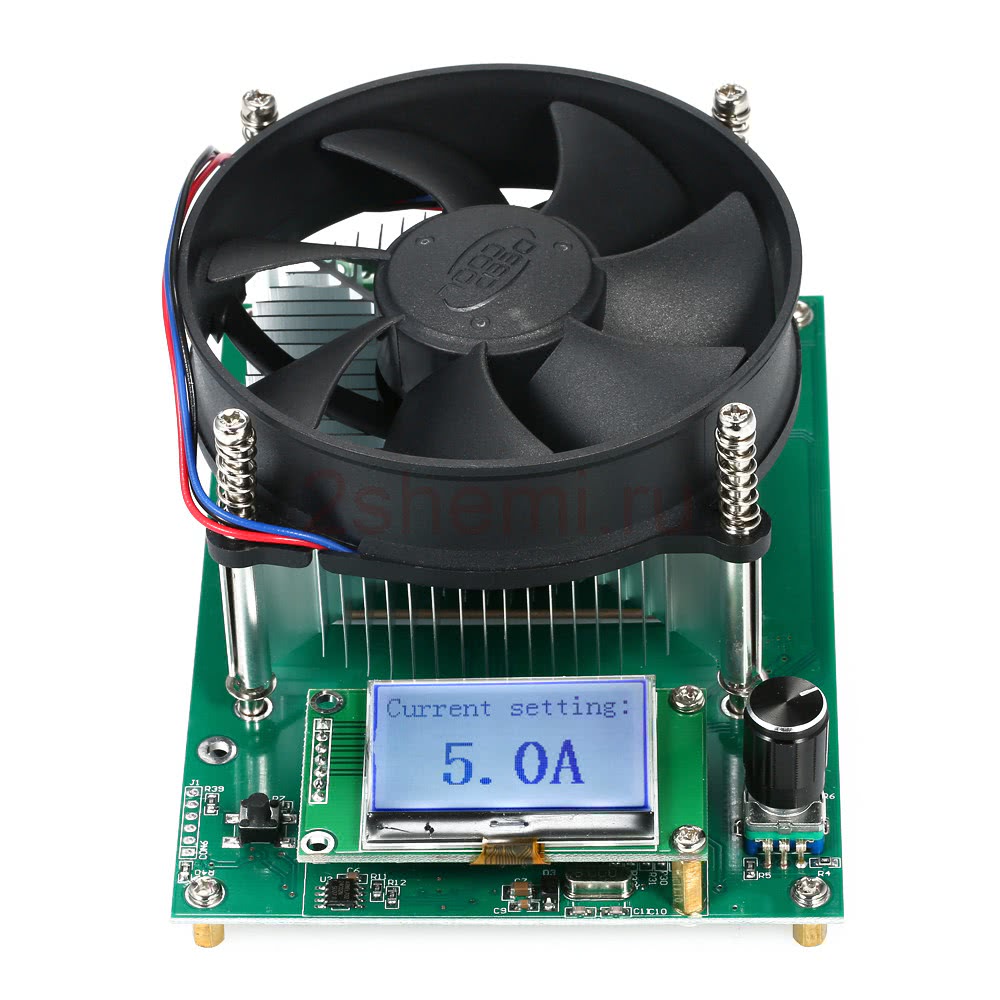

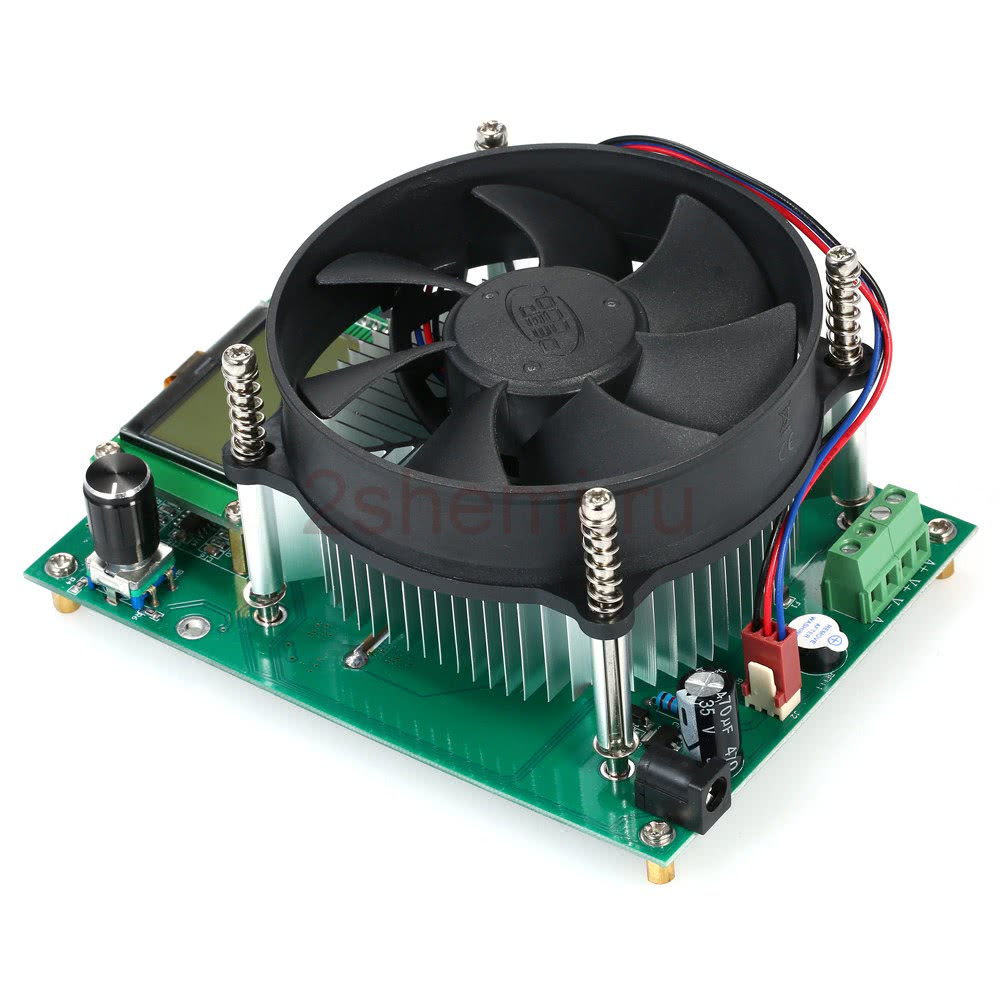

Характеристики новой версии

  • Дисплей на органических светодиодах OLED
  • Напряжение питания: 12 В постоянного тока ± 5%
  • Режим нагрузки: постоянный ток нагрузки
  • Напряжение нагрузки: 0,5-60 вольт
  • Диапазон регулирования тока разряда постоянного тока: 0-10 A
  • Напряжение в диапазоне: 3,3 — 60 вольт, Точность: 0,01 В
  • Максимальный диапазон емкости: 99999 мА/ч

К сожалению, они не указывают, какая там версия печатной платы. Для коррекции нажмите кнопку энкодера, главный интерфейс и интерфейс настроек будут переключены.

В интерфейсе настроек отрегулируйте поворотную кнопку, изменяя соответствующие параметры в настройках. Регулировка по часовой стрелке для увеличения значения, против часовой стрелки должна уменьшить значение. Данные будут сохранены автоматически после завершения настройки. Установятся значения без изменений после перезапуска питания.

В любом случае очень доволен этой покупкой, уже десятки раз использовал электронную нагрузку, чтобы проверить эффективность блока питания, и никогда не было проблем. Правда в случае с самым простым БП, который является трансформатором, диодным мостом и емкостью, значение тока показывается незначительно отклоненным.

Как сделать фазовую модель регулятора?

Сделать фазовый регулятор тока своими руками можно при помощи тиристора с маркировкой КУ202. В этом случае подача запирающего напряжения будет проходить беспрепятственно. Дополнительно следует позаботиться о наличии конденсаторов с предельным сопротивлением свыше 8 Ом. Плата для этого дела может быть взята РР12. Управляющий электрод в этом случае обеспечит хорошую проводимость. Импульсные преобразователи в регуляторах данного типа встречаются довольно редко. Связано это с тем, что средний уровень частоты в системе превышает 4 Гц.

В результате на тиристор оказывается сильное напряжение, которое провоцирует возрастание отрицательного сопротивления. Чтобы решить эту задачу, некоторые предлагают использовать двухтактные преобразователи. Принцип их работы построен на инвертировании напряжения. Изготовить самостоятельно регулятор тока данного типа в домашних условиях довольно сложно. Как правило, все упирается в поиски необходимого преобразователя.

Конструктивные особенности и рекомендации по монтажу

Внешний вид прибора показан на Рисунке 2. Прибор выполнен в корпусе блока питания АТХ-400W и использует штатный вентилятор для охлаждения ламп. Cхема вентиляции сохранена исходной – «на вытяжку».

Рисунок 2. Внешний вид прибора.

С повышением тока нагрузки увеличивается доля энергии, излучаемая в виде светового потока, на который не влияет вентиляция. Поэтому для защиты электронных компонентов от нагрева применен «фотонный отражатель» в виде полированной алюминиевой пластины толщиной 0.5 мм.

Компоненты, соединенные на принципиальной схеме толстыми линиями, находятся на минимальном технически возможном расстоянии друг от друга, что способствует минимизации паразитных индуктивностей монтажных соединений, и, в свою очередь, ограничивает выбросы на стоке силового транзистора до безопасных значений. Нагрев диода VD2 отсутствует.

На Рисунке 3 показана форма сигнала на стоке VT3 при его запирании

Повышение скорости нарастания (спада) сигнала и уменьшение выбросов при коммутации имеют важное значение для снижения динамических потерь. С этой же целью транзисторы VT1 и VT2 установлены в непосредственной близости от транзистора VT3

Рисунок 3. Форма сигнала на стоке VT3 при его запирании.

Провода, ведущие от входных клемм к силовой части, имеют сечение 4 мм2. Для контроля тока, потребляемого электронной нагрузкой от тестируемого источника питания, на лицевой панели прибора установлен вольтметр-амперметр 100 В/10 А, купленный на AliExpress и имеющий точность около 1.5% ± единица последнего разряда. При повторении конструкции желательно поставить четырехразрядный вольтметр-амперметр, что позволит получить более высокую точность измерений.

Диод VD4 и транзистор VT3 установлены на радиаторе 20 см2 через силиконовые прокладки. Температура радиатора, находящегося в охлаждающем потоке воздуха, не превышает 45 градусов.

Электронная часть, за исключением транзистора VT3, питается от сетевого адаптера напряжением 12 В.

Рекомендуем в качестве проводов, соединяющих вход электронной нагрузки и выход исследуемого источника питания, использовать двойной аудиокабель с сечением 4–6 мм2. Такой кабель выполнен из электролитической меди и отличается чрезвычайно низким сопротивлением, что позволяет не только уменьшить тепловые потери, но и контролировать выходное напряжение тестируемого источника питания встроенным вольтметром электронной нагрузки.

Как сделать своими руками

Сделать зарядное устройство с диодным мостом самому по вышеприведенной схеме не составит особого труда. Достаточно руководствоваться следующими рекомендациями.

Подготовить необходимые комплектующие и инструменты

  • Трансформатор. Если зарядник изготавливается для АКБ  легкового автомобиля «Жигули» емкостью 60 А×ч, то автомобильные характеристики трансформатора должны иметь следующие параметры:
    • мощность не менее 150 Вт, чтобы обеспечить зарядный ток величиной 6 А (оптимальная зарядка по времени с обеспечением стойкости пластин аккумулятора достигается на режиме 10 % от емкости АКБ);
    • напряжение на вторичной обмотке должно быть выше 12 Вольт для нормального прохождения тока через разряженную батарею — в районе 14.4 Вольт.

    Трансформатор с такими характеристиками можно найти в старых электроламповых телевизорах или потертых временем музыкальных центрах, вышедших из строя микроволновых печах и источниках бесперебойного питания. В конце концов в специализированных магазинах можно купить такое устройство за небольшие деньги.

    Старые трансформаторы используют в обмотках алюминиевый провод в отличие от медного он сильнее нагревается. Поэтому возникает необходимость борьбы с перегревом таких трансформаторов. Кулер от неисправного источника питания компьютера поможет решить проблему:

  • Выпрямитель. Для диодного моста следует использовать достаточно мощные диоды, работающие на токе около 10 А. Такими параметрами обладают электронные элементы типа Д246. Возможно найти и другие подобные варианты. Наличие меток с указанием полярности диодов облегчает сборку моста.
  • При работе мощные диоды выделяют большое количество тепла. Монтировать диодный мостик рекомендуется на радиаторе охлаждения, например, имеющихся в старых запасных частях от системного блока компьютера. В случае невозможности найти промышленный радиатор охлаждения можно воспользоваться алюминиевым профилем, как показано на изображении:
  • Для подключения зарядника к бытовой сети необходима сетевая вилка.
  • Монтаж лучше производить на текстолитовой пластине, подходящей по габаритам.
  • Необходим кусок нихромовой проволоки.
  • Амперметр, вольтметр.
  • Диэлектрическая бумага, изолента.
  • Кроме слесарного, основным рабочим инструментом будет паяльник с материалами необходимыми в технологии пайки.

Порядок выполнения работ

  1. Так как трансформатор для самодельного зарядника обычно берется с другого электротехнического устройства, то весьма редко напряжение и сила тока на вторичной обмотке соответствуют требованиям. Следует в таком случае полностью удалить вторичную обмотку, оставив первичную. Выполнить расчеты из школьного курса физики для определения количества витков и диаметра проволоки, подходящими для необходимого напряжения и силы тока. Аккуратно уложить проволоку виток к витку не составит труда. Не стоит забывать делать изоляцию (диэлектрической бумагой, изолентой) между слоями. Концы проволоки вывести и закрепить на корпусе. Для уменьшения вибраций следует пропитать обмотку парафином.
  2. На текстолитовой пластине разместить радиатор охлаждения с установленными на нем четырьмя диодами Д246. Собрать диодный мостик с выводами к клеммам аккумулятора. Зачистить концы выводов.
  3. В разрыв между диодным мостом и аккумулятором подключается амперметр и устанавливается  кусок нихромовой проволоки. Один конец ее жестко закрепляется, а второй остается подвижным, чтобы была возможность менять длину нихромовой проволоки и варьировать величиной сопротивления. Такой самодельный переменный резистор позволит производить регулирование тока подаваемого на аккумулятор.
  4. Все соединения необходимо заизолировать изолентой. Готовое устройство для обеспечения электробезопасности следует поместить в подходящий корпус.
  5. Амперметр будет отслеживать процесс зарядки. Когда показания силы тока на нем будут в районе 1 А, можно сделать вывод, что аккумулятор зарядился.
  6. Контролировать зарядку можно и с помощью вольтметра, однако при подключенном зарядном устройстве его показания будут немного выше.

Электронный регулятор тока своими руками

  • Усилители мощности
  • Светодиоды
  • Блоки питания
  • Начинающим
  • Радиопередатчики
  • Разное
  • Ремонт
  • Шокеры
  • Компьютер
  • Микроконтроллеры
  • Разработки
  • Обзоры и тесты
  • Обратная связь
  • Форум Усилители мощности
  • Шокеры
  • Качеры, катушки Тэсла
  • Блоки питания
  • Светодиоды
  • Начинающим
  • Жучки
  • Микроконтроллеры
  • Устройства на ARDUINO
  • Программирование
  • Радиоприемники
  • Датчики и ИМ
  • Вопросы и ответы

Online расчёты
Умный дом
Видео
RSS
Приём статей

  • Усилители мощности
  • Светодиоды
  • Блоки питания
  • Начинающим
  • Радиопередатчики
  • Разное
  • Ремонт
  • Шокеры
  • Компьютер
  • Микроконтроллеры
  • Разработки
  • Обзоры и тесты
  • Обратная связь

Форум

  • Усилители мощности

Шокеры
Качеры, катушки Тэсла
Блоки питания
Светодиоды
Начинающим
Жучки
Микроконтроллеры
Устройства на ARDUINO
Программирование
Радиоприемники
Датчики и ИМ
Вопросы и ответы
Online расчёты
Умный дом
Видео
RSS
Приём статей

Токовая электронная нагрузка

Электронная нагрузка вещь очень полезная, предназначена для теста источников питания, в том числе и аккумуляторов.

Например если имеется сомнительный блок питания и нужно выяснить его выходные параметры первым делом нужно его нагрузить, при этом каждый блок питания требует индивидуального расчета нагрузочного резистора и чем мощнее блок, тем мощнее должен быть нагрузочный резистор.

Электронная нагрузка выполняет ту же функцию, только является универсальным вариантом для любых источников питания.

Наш вариант очень простой и построен всего на одном операционном усилителе LM358, но задействован всего один элемент ОУ.

Мощность рассеивается на транзисторах, поэтому чем больше их количество и ток коллектора каждого транзистора, тем больше может быть общая мощность рассеиваемая электронной нагрузкой.

В теории общий ток может доходить до 40 Ампер с учетом тока коллектора кт827, но в деле естественно все будет зависеть от напряжения тестируемого источника питания, если мощность превышает 250 ватт, транзисторам придет кирдык, уделите этому моменту должное внимание

Мощные резисторы в этой схеме тоже рассеивают некоторую мощность (и не малую). Эмиттерные резисторы предназначены для выравнивания тока через транзисторы, мощный низкоомный шунт R12 служит датчиком тока, на нем будет рассеиваться колоссальная мощность, поэтому этот резистор подбираем с мощностью около 40 ватт.

Переменными резисторами мы можем искусственным образом изменить напряжение на неинвертирующем входе ОУ, этим управляем током протекающий по транзисторам.

Трансформатор в схеме нужен только для питания операционного усилителя и блока индикаторов, поэтому он нужен маломощный. Вторичное напряжение трансформатора от 9 до 15 Вольт, все ровно потом это напряжение будет стабилизировано до уровня 12 Вольт.

Нынче КТ827 очень дороги, но уверяю, они являются наилучшим решением в этой схеме, знаю что появятся вопросы на счет внедрения полевых транзисторов и должен сказать, что пробовал и с ними. Проблема в том, что при больших токах полевики тупо коротят, я думаю в случае их использования не помешает отдельное управление.

А так можно использовать любые составные ключи, в том числе и кт829, естественно нужно учитывать, что ток этих транзисторов в несколько раз ниже, чем ток коллектора КТ827.

Кнопкой S1 меняем чувствительность ОУ, этим можем переключить нагрузку на более точных измерений малых токов.

Свою конструкцию я дополнил ваттметром, который имеет функцию измерения емкости и в итоге получил электронную нагрузку с функцией разряда аккумуляторов с целью выявления их емкости, притом система может разряжать аккумуляторы большим током (лично тестировал на токах до 20 Ампер, никаких нареканий). Монтаж простенький, корпус позаимствован у лабораторного источника питания PS-1502.

Каждый транзистор установлен на свой радиатор, вся система дополнена активным охлаждение, притом имеется простенькая схема регулировки оборотов кулера.

В архиве находится печатная плата. А с вами был Ака Касьян, удачи в творчестве, до новых встреч!

РадиоКот :: Простая электронная нагрузка для начинающих

Добавить ссылку на обсуждение статьи на форумеРадиоКот >Схемы >Аналоговые схемы >Измерения >

Теги статьи: Добавить тег
  • Простая электронная нагрузка для начинающих
  • Эта статья является предисловием к более сложному устройству и предназначена для тех, кто постоянно тасует мощные резисторы и лампочки, используемые как нагрузка, а знаниями (опытом, решимостью) для сборки сложных схем еще не обладает.
  • Начиналось все с вышеуказаной статьи и вот такой схемы с расчетами (за описанием отсылаю к первоисточнику):

Начну с цитаты: «Обычно при изготовлении (как впрочем и при ремонте) блоков питания или преобразователей напряжения требуется проверить их работоспособность под нагрузкой. И тут начинаются поиски. В ход идёт всё, что есть под рукой: различные лампочки накаливания, старые электронные лампы, мощные резисторы и тому подобное. Подбирать нужную нагрузку таким образом — это невероятно затратное (как по времени, так и по нервам) занятие. (Лучше и не скажешь! Сам сталкивался с такой проблемой.) Вместо этого очень удобно пользоваться электронной регулируемой нагрузкой. Нет, нет, не надо ничего покупать. Сделать такую нагрузку сможет даже школьник. Всё, что нужно, — это мощный полевик, операционный усилитель, несколько резисторов и радиатор побольше. Схема — более чем простая и, тем не менее, отлично работает.» — https://radiohlam.ru/raznoe/nagruzka.htm

На основе этой схемы собрано устройство, практически идентичное авторскому, которое верой и правдой служило пару лет при напряжения на нем до 20-25В. Видно, что низкоомный резистор Rti собран аж из четырех! подручных.

К сожалению, при тестировании очередного блока и подаче с него напряжения более 30В нагрузка сгорела — пробился полевик, скорее всего из-за превышения напряжения затвор-сток.

Кроме того, ток в этой схеме очень сильно зависит от поданого напряжения.

Поэтому схема была немного доработана — добавлены стабилизаторы напряжения питания ОУ, опорного напряжения и индикатор высокого опасного (для схемы) напряжения.

Описывать здесь особо нечего. На стабилитроне VD2 собран источник опорного напряжения, который вполне сносно (достаточно для таких задач) работает при напряжениях от 7 до 30В. При напряжении менее 5В не выходит на режим стабилитрон VD2 и вследствие уменьшения напряжения на нем, а также недостаточного напряжения на выходе U1 максимальный ток, устанавливаемый нагрузкой снижается.

Операционный усилитель U1, транзистор Q1 и резисторы R6, R7 образуют источник стабильного тока, значение которого регулируется изменением напряжения, подаваемого с резистора R3.

Вспомогательными элементами схемы являются:

  • диод VD1 защищающий схему от неправильной подачи питания;
  • интегральный стабилизатор U2, ограничивающий напряжение питания микросхемы, вентилятора и напряжение на затворе полевого транзистора;
  • светодиод HL1, индицирующий подачу питания;
  • светодиод HL2, индицирующий опасно высокое входное напряжение.

Конечно, при входном напряжении менее 13В на выходе интегрального стабилизатора напряжение также будет снижено, но существенного вляиния на работу схемы это не оказывает.

Плата и расположение деталей (вид со стороны деталей, одна перемычка голубого цвета):

Рисунок платы — в прилагаемом файле, зеркалить не нужно.

Устройство собрано из того, что было под рукой вперемешку от блоков питания, мониторов и даже старых советских радиодеталей.

Полевой транзистор практически любой такой структуры с током более 5А и напряжением более 30В, например IRFZ34, 44 и аналогичные — что есть под рукой. Диодная сборка — от блока питания AT(X).

Радиатор и вентилятор — от процессора (побольше). Для подачи напряжения имеет разъемы — стандартный Molex от винчестера (папа) и два винтовых.

Минимальный ток определяется током вентилятора. Нагрузка достаточно уверенно держит 12В/4А т.е. рассеиваемую мощность около 50Вт. в течении 10 мин. После этого по запаху чувствуется, что не хватает охлаждения. При больших напряжениях желательно не устанавливать большие токи, чтобы не превышать эту мощность и не допустить перегрева транзистора, или применить больший радиатор и вентилятор.

  1. Таким образом, получилось простое устройство, собираемое из «хлама», не требующее отдельного источника питания, не содержащее в себе импульсных преобразователей и в 95% случаем обеспечивающее потребности радиолюбителя при проверке и регулировке блоков питания.
  2. А об аналогчной нагрузке с модульной структурой и расширеной функциональностью я расскажу в следующий раз.
  3. Файлы: Схема и плата в формате OrCAD 9Рисунок дорожек для ЛУТ
  4. Все вопросы в Форум.
Как вам эта статья? Заработало ли это устройство у вас?

Модель с плавной регулировкой тока

Схема электронной нагрузки с плавной регулировкой тока включает в себя один тиристор. Конденсаторы для модели потребуются расширительного типа с низкой проводимостью. Также стоит отметить, что в нагрузку ставится один усилитель. Наиболее часто применяются волновые аналоги, у которых имеется фазовый переходник. Непосредственно регулятор устанавливается за модулятором, а номинальное напряжение должно составлять около 300 Вт.

Простая электронная нагрузка с плавной регулировкой тока имеет два контактора для подключения. Тиристоры иногда могут использоваться на обкладках. Компараторы в устройствах устанавливаются со стабилизаторами и без них. В данном случае многое зависит от рабочей частоты. Если этот параметр превышает 300 кГц, то лучше не устанавливать стабилизатор. В противном случае значительно повысится коэффициент рассевания.

Как сделать устройство на 300 Вт?

Нагрузка электронная на 300 Вт предполагает применение двух тиристоров фазового типа. Номинальное напряжение устройств равняется примерно 230 Вт. Показатель перегрузки в данном случае зависит от проводимости компаратора. При самостоятельной сборке этого устройства потребуется модулятор канального типа. Для установки элемента применяется паяльная лампа.

Регуляторы часто используются с переходником. Реле устанавливается низкоомного типа. Коэффициент рассеивания у самодельной модификации составляет примерно 80%. Также стоит отметить, что контакторы используются низкой чувствительности. Как проверить нагрузку перед включением? Сделать это можно при помощи тестера. Выходное напряжение у самодельных устройств, как правило, равняется 50 Ом. Если рассматривать модели с одним компаратором, то у них этот параметр может быть занижен.

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.

СНиП 3.05.06-85

Ответы на 4 самых частых вопроса по регуляторам:

  1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
  2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
  3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
  4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

Электронная нагрузка до 500 вт своими руками

Простая электронная нагрузка для начинающих

Начну с цитаты: «Обычно при изготовлении (как впрочем и при ремонте) блоков питания или преобразователей напряжения требуется проверить их работоспособность под нагрузкой. И тут начинаются поиски. В ход идёт всё, что есть под рукой: различные лампочки накаливания, старые электронные лампы, мощные резисторы и тому подобное. Подбирать нужную нагрузку таким образом — это невероятно затратное (как по времени, так и по нервам) занятие. (Лучше и не скажешь! Сам сталкивался с такой проблемой.) Вместо этого очень удобно пользоваться электронной регулируемой нагрузкой. Нет, нет, не надо ничего покупать. Сделать такую нагрузку сможет даже школьник. Всё, что нужно, — это мощный полевик, операционный усилитель, несколько резисторов и радиатор побольше. Схема — более чем простая и, тем не менее, отлично работает.» — https://radiohlam.ru/raznoe/nagruzka.htm

Эта статья является предисловием к более сложному устройству и предназначена для тех, кто постоянно тасует мощные резисторы и лампочки, используемые как нагрузка, а знаниями (опытом, решимостью) для сборки сложных схем еще не обладает.

Начиналось все с вышеуказаной статьи и вот такой схемы с расчетами (за описанием отсылаю к первоисточнику):

На основе этой схемы собрано устройство, практически идентичное авторскому, которое верой и правдой служило пару лет при напряжения на нем до 20-25В. Видно, что низкоомный резистор Rti собран аж из четырех! подручных.

К сожалению, при тестировании очередного блока и подаче с него напряжения более 30В нагрузка сгорела — пробился полевик, скорее всего из-за превышения напряжения затвор-сток. Кроме того, ток в этой схеме очень сильно зависит от поданого напряжения. Поэтому схема была немного доработана — добавлены стабилизаторы напряжения питания ОУ, опорного напряжения и индикатор высокого опасного (для схемы) напряжения.

Описывать здесь особо нечего. На стабилитроне VD2 собран источник опорного напряжения, который вполне сносно (достаточно для таких задач) работает при напряжениях от 7 до 30В. При напряжении менее 5В не выходит на режим стабилитрон VD2 и вследствие уменьшения напряжения на нем, а также недостаточного напряжения на выходе U1 максимальный ток, устанавливаемый нагрузкой снижается.

Операционный усилитель U1, транзистор Q1 и резисторы R6, R7 образуют источник стабильного тока, значение которого регулируется изменением напряжения, подаваемого с резистора R3.

Вспомогательными элементами схемы являются:

  • диод VD1 защищающий схему от неправильной подачи питания;
  • интегральный стабилизатор U2, ограничивающий напряжение питания микросхемы, вентилятора и напряжение на затворе полевого транзистора;
  • светодиод HL1, индицирующий подачу питания;
  • светодиод HL2, индицирующий опасно высокое входное напряжение.

Конечно, при входном напряжении менее 13В на выходе интегрального стабилизатора напряжение также будет снижено, но существенного вляиния на работу схемы это не оказывает.

Плата и расположение деталей (вид со стороны деталей, одна перемычка голубого цвета):

Рисунок платы — в прилагаемом файле, зеркалить не нужно.

Устройство собрано из того, что было под рукой вперемешку от блоков питания, мониторов и даже старых советских радиодеталей. Полевой транзистор практически любой такой структуры с током более 5А и напряжением более 30В, например IRFZ34, 44 и аналогичные — что есть под рукой. Диодная сборка — от блока питания AT(X). Радиатор и вентилятор — от процессора (побольше). Для подачи напряжения имеет разъемы — стандартный Molex от винчестера (папа) и два винтовых.

Минимальный ток определяется током вентилятора. Нагрузка достаточно уверенно держит 12В/4А т.е. рассеиваемую мощность около 50Вт. в течении 10 мин. После этого по запаху чувствуется, что не хватает охлаждения. При больших напряжениях желательно не устанавливать большие токи, чтобы не превышать эту мощность и не допустить перегрева транзистора, или применить больший радиатор и вентилятор.

Таким образом, получилось простое устройство, собираемое из «хлама», не требующее отдельного источника питания, не содержащее в себе импульсных преобразователей и в 95% случаем обеспечивающее потребности радиолюбителя при проверке и регулировке блоков питания.

А об аналогчной нагрузке с модульной структурой и расширеной функциональностью я расскажу в следующий раз.
