Кроссовер для акустики своими руками

Содержание

Звучание системы

И конечно же надо сказать про звук. Стало лучше, сцена получилась очень недурственная. Кривизна АЧХ особо не слышна, даже наоборот, подъем на середине поддает детальности, верхов как ни странно хватает. Был замечен интересный эффект на басу. Как можно заметить по АЧХ на сотне герц большой подъем, а за ним завал, разумеется качающего баса нет, но есть мид бас. К примеру партия гитары кажется немного просаженным, а нижний бас, партия бас гитары, переходит как бы в слышимую область и читается очень четко, создается впечатление наличия того самого низкого баса.

Конечно ящики маловаты, и порой слышно подбубнивание, для устранения этого эффекта в каждую колонку было добавлено по 30 грамм натуральней шерсти. В целом данная акустика играет тепло и мягко даже без лампового усилителя, сохраняя в звуке строгость и точность камня, а вот с теплой лампой получается перебор мягкости. Все же им нужен усилитель по-строже – триод или двухтакт, но это тема для следующих экспериментов. Специально для сайта Радиосхемы – SecreTUseR.

   Обсудить статью ФИЛЬТР ДЛЯ АКУСТИКИ

Пример расчета фильтра.

В качестве низкочастотной головки громкоговорителя используется динамическая головка 6ГД-2, номинальное сопротивление которой Zг=8 Ом. в качестве среднечастотной – 4ГД-4 с таким же значением Zг и в качестве высокочастотной – ЗГД-15, для которой Zг=6,5 Ом. Согласно табл. 2 при Zг=8 Ом и емкости С1=С2=20 мкф fp1=700 Гц, а при емкости С3=С4=3 мкф fр2=4,8 кГц. В фильтре можно применить конденсаторы МБГО со стандартными емкостями (С3 и С4 составляют из двух конденсаторов).

По приведенным выше формулам находим: L1=L3=2,56 мГ; L2=L4=0,375 мГ (для автотрансформатора L4 – это значение индуктивности между выводами 1-3).

Коэффициент трансформации автотрансформатора

На рис. 3 показана зависимость уровня напряжения на звуковых катушках головок от частоты для трехполосной системы, соответствующей примеру расчета. Амплитудно-частотные характеристики низкочастотной, среднечастотной и высокочастотной областей фильтра обозначены соответственно НЧ, СЧ и ВЧ. На частотах раздела затухание фильтра равно 3,5 дБ (при рекомендуемом затухании 3 дБ).

Отклонение объясняется отличием полных сопротивлений головок и емкостей конденсаторов от заданных (номинальных) значений и индуктивностей катушек от полученных расчетом. Крутизна спада кривых НЧ и СЧ составляет 9 дБ на октаву и кривой ВЧ – 11 дБ на октаву. Кривая ВЧ соответствует несогласованному включению громкоговорителя 1 ГД-3 (в точки 1-3). Как видно, в этом случае фильтр вносит дополнительные частотные искажения.

Примечание от авторов:

В приводимой методике расчета принято, что среднее звуковое давление при одной и той же подводимой электрической мощности для всех головок имеет примерно одинаковое значение. Вели же звуковое давление, создаваемое какой-либо головкой, заметно больше, то для выравнивания частотной характеристики громкоговорителя по звуковому давлению эту головку рекомендуется подключать к фильтру через делитель напряжения, входное сопротивление которого должно быть равно принятому при расчете номинальному сопротивлению головок.

РАДИО N 9, 1977 г., с.37-38 E. ФРОЛОВ, г. Москва

Расчет кроссовера для акустики75

Расчет кроссовера для акустики, как известно, очень важная операция. На свете не существует идеальных акустических систем, способных воспроизводить частотный диапазон полностью. И тогда на помощь приходят отдельные участки спектра динамиков. К примеру, если надо воспроизводить НЧ, применяют сабвуфер, а чтобы воспроизвести ВЧ, устанавливают мидбасы. Когда все эти динамики вместе взятые начинают играть, то может произойти путаница перед поступлением на тот или иной излучатель. По этой причине и необходим бывает активный или пассивный кроссовер для акустики. В этой статье мы узнаем, для чего нужен расчет фильтра, рассмотрим пассивные кроссоверы, узнаем как они строятся на катушках индуктивности и конденсаторах.

Построение цифрового фильтра с конечной импульсной характеристикой

Вступление издалека

Недавно передо мной встала достаточно интересная задача, с которой я раньше никогда не сталкивался — борьба с шумом. Мы принимали сигнал с датчиков на аналогово-цифровой преобразователь (АЦП) А так как данная тема для меня была (хотя и сейчас есть кое-где) темным лесом, я пошел мучить вопросами гугл, мне показалось освещена эта тема не очень подробно и доступно, поэтому решил написать статью с примером разработки и готовым исходником.

Ближе к делу

Цифровые фильтры могут быть двух видов – с конечной и с бесконечной импульсной характеристикой (КИХ и БИХ). Для решения моей задачи подходит КИХ-фильтр, поэтому про него и расскажу. Для начала посмотрим как же он работает:

Здесь показан пример фильтра нижних частот, как видно на рисунке, этот фильтр пропускает нижние частоты, а все остальные старается отсечь (подавление), или хотя бы ослабить (переход). Отклонения в полосе пропускания и полосе подавления выбираются в зависимости от принимаемого сигнала, но при использовании различных весовых функций, на них могут накладываться определенные ограничения. Например, если используется весовая функция Хэмминга, то эти отклонения будут равны между собой. Ширина полосы перехода ∆F зависит от длины фильтра и от весовой функции (для функции Блэкмена ∆F=5,5|N).

Работает фильтр довольно просто: фильтр получает значения, с помощью коэффициентов преобразует их и выдаёт выходную последовательность, тогда с формулой самого фильтра всё понятно:

Она реализуется через цикл, но постойте, а где же взять нужные коэффициенты? Вот тут-то как раз и зарыта собака (и не одна).

Параметры фильтра

Естественно для разных фильтров нужны разные коэффициенты, и для этого нужно определиться с параметрами фильтра, это обычно сначала делается теоретически (с умным видом прикидываем какая у нашего сигнала частота, потом частоты, которые надо отсеивать), а потом изучаем АЧХ реальных измерений (и осознаем, как сильно мы ошибались). По этим АЧХ мы определяемся с идеальной частотной характеристикой (какие частоты проходят свободно, какие мы убираем и как сильно), теперь нам нужна идеальная импульсная характеристика её можно посчитать как Фурье-образ от идеальной частотной: где H_D(w) – идеальная характеристика.

Но можно пойти и по более простому пути – есть уже заранее вычисленные идеальные импульсные характеристики, например для фильтра нижних частот формула выглядит следующим образом:

где fc и wc – частота среза.

Итак, осталось уже немного идеал идеалом, а мы имеем дело с практикой, и нам нужна «реальная» импульсная характеристика. Для её расчета нам понадобится весовая функция w(n), их есть несколько разновидностей, в зависимости от требований к фильтру (Хэмминга, Хеннинга, Блэкмена, Кайзера, о них не говорю, ибо статья и так большая), в нашем случае я использую функцию Блэкмена:

где N – длина фильтра, т.е. количество коэффициентов.

Теперь надо перемножить идеальную импульсную характеристику и весовую функцию:

Финишная прямая

Теперь мы готовы рассчитать выходные значения, по формуле фильтра, она самая первая в этой статье, ну вот и всё, в завершение привожу исходный код фильтра: void Filter (const double in[], double out[], int sizeIn) { const int N = 20; //Длина фильтра long double Fd = 2000; //Частота дискретизации входных данных long double Fs = 20; //Частота полосы пропускания long double Fx = 50; //Частота полосы затухания long double H = {0}; //Импульсная характеристика фильтра long double H_id = {0}; //Идеальная импульсная характеристика long double W = {0}; //Весовая функция //Расчет импульсной характеристики фильтра double Fc = (Fs + Fx) / (2 * Fd); for (int i=0;i=0) out+= H*in; } }При подготовке статьи использовались: Основные характеристики и параметры фильтров. analogiu.ru/6/6-5-2.html Айфичер Э. Джервис Б. Цифровая обработка сигналов. Практический подход. 2-е издание

Как сделать кроссовер для акустики

Собрать подобную конструкцию достаточно просто, главное знать секреты сборки. Подобный кроссовер имеет два основных преимущества:

  • Экономия средств. Качественное устройства стоит достаточно дорого, чего не скажешь о самодельном варианте.
  • Увлекательный процесс сборки. Поэтапно собирая детали, можно разобраться в работе прибора. Это облегчит ремонт деталей при последующей поломке.

Схема кроссовера

В первую очередь проверяются параметры динамиков, их частота и уровень чувствительности. После чего, подбирается электрическая схема для подключения механизма. Предпочтительнее выбрать фильтры второго порядка, так, как параметры частоты увеличиваются в небольших салонах автомобилей.

Если использовать фильтр первого порядка при подключении динамиков для воспроизведения высоких частот, возникает шипение, а низко частотные усиливают яркость звука. В совокупности получается неразборчивое и непонятное звучание. Хотя в больших салонах это менее заметно.

Катушка индуктивности

Необходима для подавления помех. Для ее изготовления понадобится изолированный проводник, который следует намотать. В случае с низко частотными динамиками используется медная проволока толщиной 1мм, покрытая специальным изоляционным слоем. Наматываемые спирали закрепляются клеем

Применение ферритовых сердечников уменьшает массу и габариты устройства. Сокращаются расходы проволоки, цена которой достаточно высока. Также увеличивается открытое сопротивление катушки. Полученную индуктивность легко регулировать специальным измерительным устройством.

Как сделать печатную плату

Пластина из пары проводящих рисунков, которые расположены на плоскости диэлектрического основания. Сделать плату самостоятельно можно в несколько этапов. Сначала нанести изображение платы на бумаге

При чертеже важно отталкиваться от размеров готового резистора и намотанных катушек. Перенести плату на специальный материал (стеклотекстолит, покрытый слоем медной фольги)

Затем подготовить отверстия для подсоединения проводов к деталям. Удалить поверхностный слой панели протравливанием. Для этого в макет устройства добавляется раствор с хлорным железом.

Принципиальная схема ФНЧ

Схема фильтра для сабвуфера показана на рисунке. Работает он на основе двух операционных усилителей U1-U2 (NE5532). Первый из них отвечает за суммирование и фильтрацию сигнала, в то время как второй обеспечивает его кэширование.

Принципиальная схема ФНЧ к сабу

Стереофонический входной сигнал подается на разъем GP1, а дальше через конденсаторы C1 (470nF) и C2 (470nF), резистора R3 (100k) и R4 (100k) попадает на инвертирующий вход усилителя U1A. На этом элементе реализован сумматор сигнала с регулируемым коэффициентом усиления, собранный по классической схеме. Резистор R6 (27k) вместе с P1 (50k) позволяют провести регулировку усиления в диапазоне от 0.5 до 1.5, что позволит подобрать усиления сабвуфера в целом.

Резистор R9 (100k) улучшает стабильность работы усилителя U1A и обеспечивает его хорошую поляризацию в случае отсутствия входного сигнала.

Сигнал с выхода усилителя попадает на активный фильтр нижних частот второго порядка, построенный U1B. Это типичная архитектура Sallen-Key, которая позволяет получить фильтры с разной крутизной и амплитудной. На форму этой характеристики напрямую влияют конденсаторы C8 (22nF), C9 (22nF) и резисторы R10 (22k), R13 (22k) и потенциометр P2 (100k). Логарифмическая шкала потенциометра позволяет добиться линейного изменения граничной частоты во время вращения ручки. Широкий диапазон частот (до 260 Гц) достигается при крайнем левом положении потенциометра P2, поворачивая вправо вызываем сужения полосы частот до 50 Гц. На рисунке далее показана измеренная амплитудная характеристика всей схемы для двух крайних и среднего положения потенциометра P2. В каждом из случаев потенциометр P1 был установлен в среднем положении, обеспечивающим усиление 1 (0 дб).

Сигнал с выхода фильтра обрабатывается с помощью усилителя U2. Элементы C16 (10pF) и R17 (56k) обеспечивают стабильную работу м/с U2A. Резисторы R15-R16 (56k) определяют усиление U2B, а C15 (10pF) повышает его стабильность. На обоих выходах схемы используются фильтры, состоящие из элементов R18-R19 (100 Ом), C17-C18 (10uF/50V) и R20-R21 (100k), через которые сигналы поступают на выходной разъем GP3. Благодаря такой конструкции, на выходе мы получаем два сигнала сдвинутых по фазе на 180 градусов, что позволяет осуществлять прямое подключение двух усилителей и усилителя с мостовой схемой.

В фильтре используется простой блок питания с двухполярным напряжением, основанный на стабилитронах D1 (BZX55-C16V), D2 (BZX55-C16V) и двух транзисторах T1 (BD140) и T2 (BD139). Резисторы R2 (4,7k) и R8 (4,7k) представляют собой ограничители тока стабилитронов, и были подобраны таким образом, чтобы при минимальном напряжении питания ток составлял около 1 мА, а при максимальном был безопасен для D1 и D2.

Элементы R5 (510 Ом), C4 (47uF/25V), R7 (510 Ом), C6 (47uF/25V) представляют собой простые фильтры сглаживания напряжения на базах T1 и T2. Резисторы R1 (10 Ом), R11 (10 Ом) и конденсаторы C3 (100uF/25V), C7 (100uF/25V) представляют собой также фильтр напряжения питания. Разъем питания — GP2.

Как подключить ВЧ динамик через конденсатор

Схема подключения ВЧ головки, состоящая только из одного конденсатора называется фильтром или пассивным кроссовером первого порядка. Он называется «High-passfilter» и работает следующим образом. Ёмкость конденсатора определяет полосу среза. Это не означает, что звуковые частоты, располагающиеся ниже уровня среза, не будут воспроизводиться высокочастотным громкоговорителем.Кроссовер первого порядка имеет чувствительность 6 dB (децибел) на октаву. Октава это в два раза меньше или больше. Если величина среза равна 2 000 Герц, то частота, лежащая на октаву ниже, то есть 1 000 Герц будет воспроизводиться с уровнем на 6 dB меньше, снижение уровня на 500 Герц будет уже – 12 dB и так далее.

Исходя из размеров и жёсткости диффузора высокочастотного громкоговорителя, можно считать, что низкие частоты не окажут существенного влияния на воспроизведение ВЧ диапазона. Существуют более сложные кроссоверы второго порядка, в схему которого, кроме конденсатора, входит дроссель. Они обеспечивают снижение мощности в 12 децибел на октаву, а фильтры третьего порядка позволяют получить спад в 18 децибел на октаву.

Сборка и подключение кроссовера: пошаговая инструкция

Процесс сбора и подключения кроссовера проводится в следующем порядке:

  1. Приклеиваются подушки индуктивности с помощью хорошего клея. Не стоит забывать о конденсаторе, для того, чтобы при тряске и сильных вибрациях детали не отпадали.
  2. При соединении акустических проводов стандартным паяльником соблюдать полярность. Не перепутать входы низко и высоко частотных динамиков, так, как чувствительность последних выше, чем у низко частотных.
  3. Провода дополнительно проклеиваются для защиты от повреждений при тряске.
  4. Устройство готово к подключению. Для того, чтобы убедится в правильной передаче сигнала делается пробное подключение.
  5. Можно включить резистор при необходимости.
  6. Прибор готов к использованию.

Представленная выше инструкция позволяет собрать конструкцию быстро и без лишних затрат. При работе необходимо соблюдать точную последовательность, а детали должны быть правильно подобраны

Это важно для длительной и качественной работы кроссовера

Колонки Электроника

Предназначение

Сделать фильтр для сабвуфера

Фильтр или кроссовер(см.Самодельные кроссоверы для акустики и их предназначение), как его еще называют, сегодня выполняет важнейшую функцию. Дело в том, что практически все современные динамики, включая и сабвуфер, воспроизводят эффективно только определенную долю частот. К примеру, тот же басовик воспроизводить хорошо в состоянии только низкие басы.

Фильтр для автомобильного сабвуфера

За границами «родной» полосы (эффективно воспроизводимой), звуковое давления, идущее из динамика, заметно снижается и возрастает одновременно с этим уровень искажений. В таком случае говорить о каком-то качестве звука просто глупо и следовательно, чтобы решить проблему, приходится использовать в аудиосистеме несколько динамиков(см.Как выбрать динамики для автомагнитолы своими силами). Такова реалия: это происходит и в домашней акустике, и в автомобильной. Это не новость.

Типичные схемы расположения динамиков в авто и роль фильтров

Динамики в авто

Касательно автомобильной акустики хотелось бы выделить две типичные схемы построения системы звука, с которыми знакомы, наверное, все, кто много мало знаком с автозвуком.Речь идет о следующих схемах:

Наиболее популярная схема подразумевает три динамика. Это басовик (нацеленный исключительно на низы), динамик средних и низких частот (мидбасс) и отвечающий за воспроизведение ВЧ, твитер.

Фильтр низких частот сделать самому для сабвуфера

Именно для того, чтобы не нарушать это требование, предназначены электрические фильтры, в роль которых входит выделение конкретных «родных» частот и подавление «чужих».

Типы фильтров

Фильтры(см.Как сделать самому фильтр для автомагнитолы) частот различаются по типам.Принято выделять следующие варианты:

Обычные фильтры, принцип действия которых сводится к тому, чтобы у их катушек индуктивности сопротивление возрастало с ростом частоты сигнала и спадало у конденсаторов, которыми они наделены. Несложно догадаться, что в таких фильтрах эффективно пропускают НЧ катушки индуктивности, а ВЧ – конденсаторы.

Полосовой фильтр

  • Режекторный фильтр – полная противоположность полосовому. Здесь та полоса, которая ПФ пропускается без изменений, подавляется, а полосы вне этого интервала усиливаются;
  • ФИНЧ или фильтр подавления инфранизких частот стоит особняком. Принцип его действия основывается на подавлении высоких частот с низким показателем среза (10-30Гц). Предназначение этого фильтра – непосредственная защита басовика.

Нч фильтр для сабвуфера самому

Параметры

Кроме типов фильтров, принято разделять и их параметры.К примеру такой параметр, как порядок, свидетельствует о количестве катушек и конденсаторов (реактивных элементов):

  • 1-ый порядок содержит только один элемент;
  • 2-ой порядок два элемента и т.д.

Другой, не менее важный показатель – крутизна спада АЧХ, показывающая, насколько резко фильтр подавляет «чужие» сигналы.

https://youtube.com/watch?v=Di5kUVnd0kI

Для сабвуфера

В принципе, любой фильтр, в том числе и этот, представляет собой сочетание нескольких элементов. Обладают компоненты эти свойством избирательно пропускать сигналы определенных частот. Принято разделять три популярные схемы этого разделителя для басовика.Они представлены ниже:

Первая схема подразумевает самый простой разделитель (изготовить который своими руками, не составит никакой сложности). Он выполнен в виде сумматора и стоит на одном транзисторе. Конечно, серьезного качества звука с таким простейшим фильтром не добиться, но из-за своей простоты, он прекрасно подходит любителям и начинающим радиоманам;

Простая схема

Две другие схемы намного сложны, чем первая. Построенные по эти схемам элементы, размещаются между местом выхода сигнала и входом усилителя басовика.

Каким бы ни был разделитель, простейшим или сложным, он должен иметь следующие технические характеристики.

Питание/напряжение 12-35 В
Частота среза 100 Гц
Потребление тока 5 мА
Усиление «родной» частотной полосы 6 дБ
Подавление «чужой» полосы 12 дБ

RС-фильтры

RС-фильтр высоких частот

Схема RC-фильтра верхних (высоких) частот и его амплитудно-частотная характеристика показаны на рис. 1.

Рис. 1 — Схема и амплитудно-частотная характеристика высокочастотного CR-фильтра.

В этой схеме входное
напряжение прикладывается и к резистору,
и к конденсатору. Выходное же напряжение
снимается с сопротивления. При уменьшении
частоты сигнала возрастает реактивное
сопротивление конденсатора, а
следовательно, и полное сопротивление
цепи. Поскольку входное напряжение
остается постоянным, то ток, протекающий
через цепь уменьшается. Таким образом,
снижается и ток через активное
сопротивление, что приводит к уменьшению
падения напряжения на нем.

Фильтр характеризуется
затуханием, выраженным в децибелах,
которое он обеспечивает на заданной
частоте. RC-фильтры
рассчитываются таким образом, чтобы на выбранной частоте среза коэффициент передачи снижался приблизительно на 3
дБ (т.е. составлял 0,707 входного значения сигнала). Частота среза фильтра по уровню — 3 дБ определяется по формуле:

RС-фильтр низких частот

Фильтр низких частот имеет аналогичную структуру,
только емкость и сопротивление там
меняются местами. Амплитудно-частотную
характеристику такого фильтра можно
представить как зеркальное отображение
АЧХ предыдущего.

Рис. 2 — Схема и амплитудно-частотная характеристика низкочастотного RC-фильтра.

В этой цепи входное
напряжение также прикладывается и к
резистору, и к конденсатору, но выходное
напряжение снимается с конденсатора.
При увеличении частоты сигнала реактивное
сопротивление конденсатора, а
следовательно, и полное сопротивление
уменьшаются. Однако, поскольку это
полное сопротивление состоит из
реактивного и фиксированного активного
сопротивлений, его значение уменьшается
не так быстро, как реактивное сопротивление.
Следовательно, при увеличении частоты
снижение реактивного сопротивления (относительно полного сопротивления) приводит к уменьшению выходного напряжения. Частота среза этого фильтра по уровню -3 дБ также определяется по формуле предыдущего фильтра.

Рассмотренные
выше фильтры представляют собой RC-цепи,
которые характеризуются тремя параметрами,
а именно: активным, реактивным и полным
сопротивлениями. Обеспечиваемая этими
RC-фильтрами величина затухания зависит от отношения
активного или реактивного сопротивления
к полному сопротивлению.

При расчете любого RC-фильтра можно задать номинал либо резистора, либо конденсатора и вычислить значение другого элемента фильтра на заданной частоте среза. При практических расчетах
обычно задают номинал сопротивления,
поскольку он выбирается на основании
других требований. Например, сопротивление
фильтра является его выходным или
входным полным сопротивлением.

Полосовой RC-фильтр

Соединяя фильтры
верхних и нижних частот, можно создать
полосовой RC-фильтр,
схема и амплитудно-частотная характеристика
которого приведены на рис. 3.

Рис. 3 — Схема и АЧХ полосового RC-фильтра.

На схеме рис. 2. R1 — полное входное сопротивление; R2
полное выходное сопротивление, а частоты
низкочастотного и высокочастотного
срезов определяются по формулам:

Следует отметить,
что значение верхней частоты среза
()
должно быть по крайней мере быть в 10 раз
больше нижней частоты среза (),
поскольку только в этом случае
полосно-пропускающий фильтр будет
работать достаточно эффективно.

Многозвенные RC-фильтры

Одиночный RC-фильтр
не может обеспечить достаточного
подавления сигналов вне заданного
диапазона частот, поэтому для формирования
более крутой переходной области довольно
часто используют многозвенные фильтры
(рис. 4, 5). Частота среза многозвенного
фильтра определяется по формуле ВЧ, НЧ
RC-фильтра.
Добавление каждого звена приводит к
увеличению затухания на заданной частоте
среза примерно на 6 дБ.

Рис. 4 — Многозвенный высокочастотный фильтр

Рис. 5 — Многозвенный низкочастотный фильтр

Почему важны небольшие дросселя?

Производители автомобилей добавляют к ним автомобилям все больше электронных схем, а пространство внутри остается неизменным. Это означает, что производители отдельных электронных схем для автомобилей должны проектировать всё меньшие и меньшие модули. Кроме того, все эти компоненты должны быть меньше и потому, чтобы автомобили были легче (снизить расход топлива).

Существует множество способов уменьшить размер и вес аудиоустройств класса D, а уменьшение индуктивности в выходном фильтре LC — один из них. Типичная звуковая система автомобиля имеет как минимум четыре выходных канала — два для передней и две для задней АС. Это означает что каждый из этих динамиков должен управляться схемой, как показано на рисунке. Тогда на монтажной плате требуется не менее восьми катушек. Они представляют собой довольно большие элементы и будут занимать большую часть поверхности печатной платы в такой системе.

Что такое кроссовер и с чем его едят

Схемы кроссоверов для акустики

Для начала узнаем, а зачем нужен кроссовер?Это специальное устройство, предназначенное для разделения ауди частот. Кроссоверы как бы убирают ненужные частоты, фильтруют их.

Как подключить кроссовер к акустике

К примеру, существуют такие динамики(см.Как выбрать динамики для автомагнитолы своими силами), как пищалки. Если бы не было кроссоверов, то на пищалки бы подавались все частоты, полный их пакет, вместе с НЧ и СЧ. Понятно, что это в итоге отрицательно скажется на детальности музыки. ВЧ динамики, каковыми являются пищалки, не способны воспроизводить низкие и средние звуки и присутствие несвойственных частот станет в этом случае опасной проблемой.

Схема кроссовера для акустики

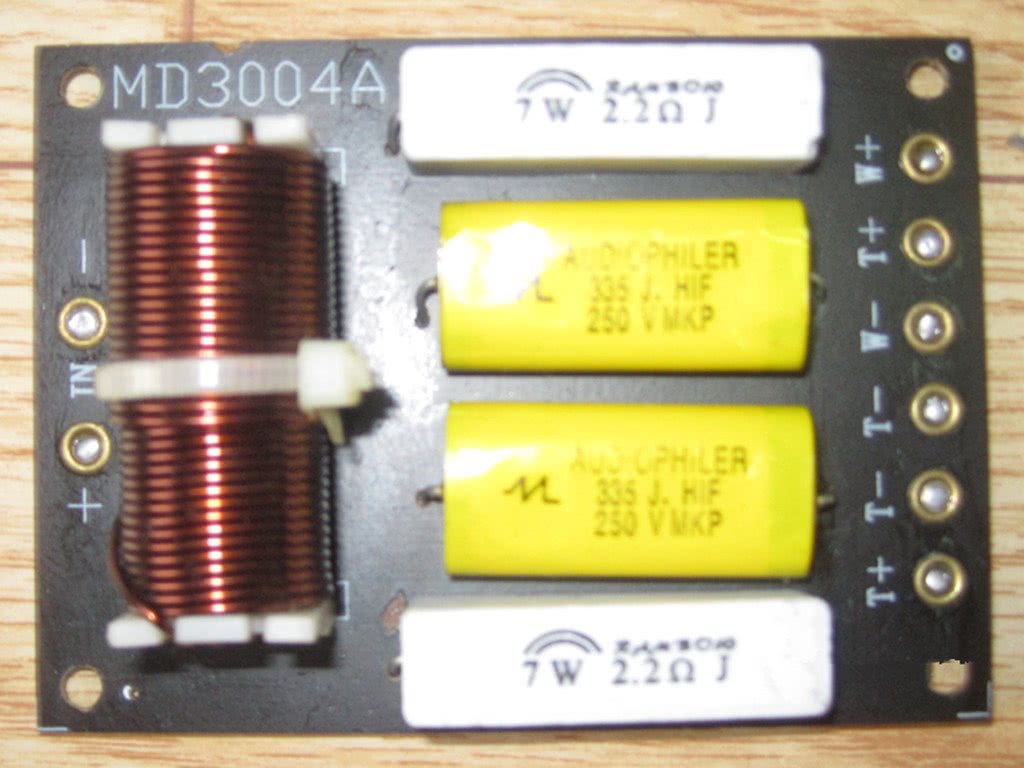

Пассивный кроссовер, его плюсы и минусы

Пассивный кроссовер фильтрует сигнал своими конденсаторами, резисторами и катушками. В результате именно этого и выявляется первый недостаток таких кроссоверов – потеря мощности.

Кроссоверы акустических систем

Подключение пассивных кроссоверов проходит непосредственно перед динамиками. Получается таким образом, что достаточно использование всего одного усилителя(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер), что является несомненным плюсом пассивных кроссоверов.

  • Пассивные кроссоверы продаются отдельными блоками или в комплекте с акустикой, обычно двухполосной или более.
  • Среди недостатков пассивных кроссоверов можно выделить ограниченную пиковую нагрузку, что влечет за собой скорый выход из строя.

Пассивный цифровой кроссовер

Активный кроссовер, его плюсы и минусы

Используется активный кроссовер перед усилителем. Поэтому использование одного усилителя в данном случае просто невозможно.В случае с активным кроссовером каждый динамик, будь то пищалка или НЧ динамик, используют отдельный канал усилителя.

Преимуществом активного кроссовера можно назвать то, что в отличие от пассивного, он дает возможность точной настройки срезов. Именно этот фактор и определяет в большей части стоимость такого кроссовера, который дороже своего оппонента.

↑ Схема

Второй канал идентичный, не показан. Пины питания чипа см. в даташите на применённый ОУ. Входной сигнал подан на неинвертирующий вход операционного усилителя МС1, который выполняет функции активного фильтра низких частот с крутизной спада частотной характеристики 18 дБ/октаву, и на неинвертирующий вход операционного усилителя МС2, который выполняет функции дифференциального усилителя с коэффициентом передачи по напряжению Ku=1.

На инвертирующий вход МС2 подан сигнал с выхода фильтра низких частот МС1. В дифференциальном усилителе МС2 из спектра входного сигнала вычитается его низкочастотная часть, и на выходе МС2 появляется только высокочастотная часть входного сигнала.

Таким образом, требуется лишь обеспечить заданную частоту среза фильтра низких частот, которая и будет частотой разделения.

Значения элементов фильтра находятся из соотношений:

C1 = C2 = C3; R1 = R4; R5 = R1/6,8; R1×C1 = 0,4/Fp, где Fр — частота разделения. R1 я брал 22 кОм, а дальше все рассчитывается по формулам в зависимости от требуемой частоты разделения.

Устройства на резисторах ПР1

Фильтр низких частот первого порядка с указанными резисторами способен справляться с предельным сопротивлением на уровне 4 Ом. Все элементы цепи, как правило, располагаются на магнитной сетке. Конденсаторы можно устанавливать в систему самые разнообразные

В данном случае важно заранее просчитать показатель полосы пропускания. Если емкость конденсаторов превышает 2 пФ, то стабилитрон необходимо использовать обязательно

Дополнительно некоторыми специалистами устанавливается ревербератор, который способен значительно снизить амплитуду колебаний. Промежуточная частота в данном случае довольно сильно зависит от сопряжения контуров. Номинальное напряжение блока питания обязано быть не ниже 20 В. Чтобы фильтр низких частот успешно справлялся с помехами, диоды в системе применяются кремниевого типа. Если блок питания устанавливается свыше 30 В, то транзисторы в конечном счете могут сгореть.

Расчет кроссовера

Кроссоверы для акустики авто самодельные

Чтобы подключить 2-полосную(см.Акустическая двухполосная система и ее преимущества) или другую акустику с большим количеством полос к 1 каналу усилителя или ГУ, нужно некое отдельное устройство, разделяющее сигнал. При этом оно должно выделять для каждой полосы свои частоты. Именно такие устройства и называются фильтрами или кроссоверами.

Но что делать, если нужно разделить частоты по иной схеме (к примеру, если комплект акустики собран из отдельных компонентов)? В этом случае речь идет о расчете кроссовера.Отметим сразу, что рассчитать кроссовер совершенно не сложно и даже можно самостоятельно изготовить его.

Кроссоверы для акустики на авто Пионер профессиональные

Ниже приводится инструкция о том, как рассчитать кроссовер:

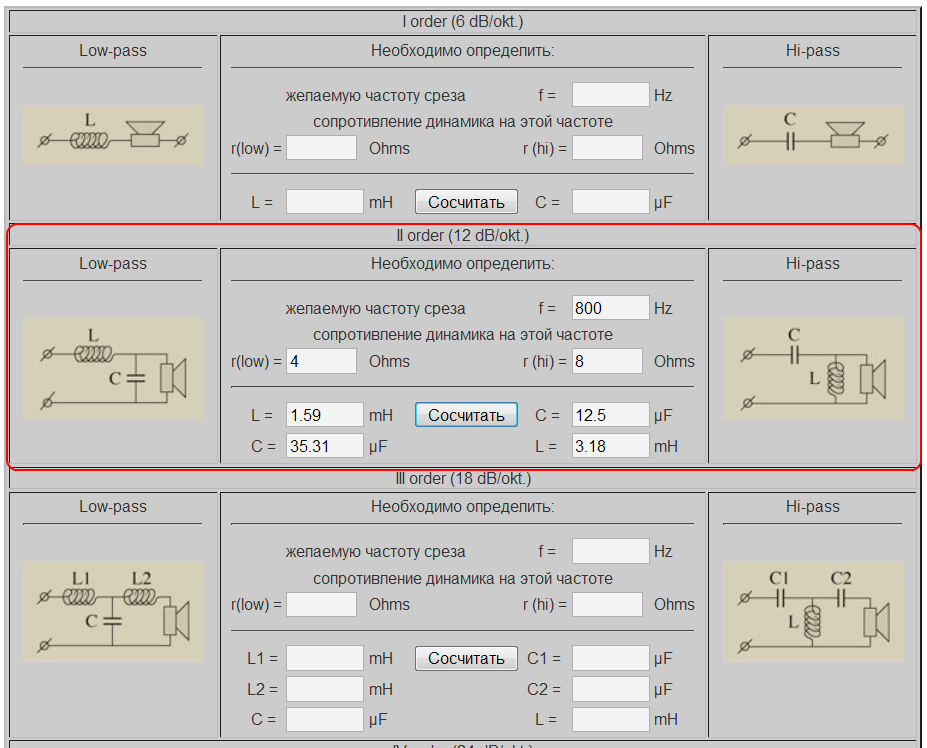

Скачиваем специальную программу. Это может быть Crossover Elements Calculator на компьютер;

Специальная программа для расчета кроссовера Crossover Elements Calculator

  • Вводим сопротивления низкочастотного и высокочастотного динамиков. Сопротивление – это номинальное значение сопротивления акустики, выражаемое в Ом. Как правило, средним значением является 4 Ом;
  • Вводим частоту раздела кроссовера. Здесь полезно будет знать, что частоту надо вводить в Гц, но ни в коем случае не в кГц.

Кроме того, надо знать следующее:

  • Емкость конденсаторов, а вернее их значение вводится в Фарадах;
  • Индуктивность рассчитывается в Генри (mH).

Схема расчета фильтра выглядит примерно так:

Как рассчитать фильтр

Цифровые фильтры

Большую часть информации и вывод формул я взял из книги Digital Signal Processing: A Practical Approach — очень рекомендую, она есть в русской версии — Цифровая обработка сигналов. Практический подход, заинтересованные найдут PDF в сети.

Хочу сделать важное замечание. Тема построения и рассчитывания фильтра действительно очень сложна, содержит массу тонкостей и нюансов, требует знания и понимания теории

В этой статье я покажу, как рассчитать формулы фильтра Баттервота, чтобы у читателя возникло понимание, откуда выводятся эти формулы. Но почему именно такие исходные формулы, почему именно такие замены — можно понять лишь погрузившись в глубокую теорию цифровой обработки сигналов.

Когда я начинал гуглить код фильтров, я сразу находил множество непонятного математического кода, и хотелось хоть чуть-чуть понять, откуда берутся такие рассчетные формулы. Осциллятор, огибающая, дилей — понимание и программирование работы этих составляющих лично мне кажется интуитивным, но только не фильтров. Этой статьей я хочу пробудить интерес к цифровой обработке сигналов) Буду рад, если возникнет желание разобраться в этой теме более основательно.

Вам нужно знать (хотя бы немножко) такие термины как свертка, импульсная характеристика фильтра, передаточная функция фильтра.

Аппроксимация АЧХ идеального фильтра (картинка из советского учебника, не нашел исходник)

Фильтр изменяет сигнал, «убирая» в нем выбранные частоты. Существующие фильтры не идеальны. Полоса пропускания — полоса частот, которую фильтр «не затрагивает» (на графике есть некоторая изменения — особенность неидеального представленного фильтра). Полоса подавления — полоса нежелательных частот. В полосе перехода происходит спад частот. Естественно, фильтр ближе к «идеальному» тем, насколько меньше он искажает полосу пропускания, насколько сильно он подавляет частоты в полосе подавления и насколько узка полоса перехода. Есть разные «приближения» фильтров — фильтр Чебышёва, Баттервота, и так далее — их вы найдете в книжках и на просторах сети.
