Биогазовая установка

Общие принципы

Биогаз — продукт, который получается при разложении органических веществ. В процессе гниения/брожения выделяются газы, собрав которые, можно обеспечить нужды собственного хозяйства. Оборудование, в котором происходит данный процесс называю «биогазовая установка».

В некоторых случаях выход газа чрезмерный, тогда его запасают в газгольдерах — для использования в период его недостаточного количества. При грамотной организации процесса газа может быть слишком много, тогда его излишки можно продавать. Еще один источник дохода — перебродившие остатки. Это высокоэффективное и безопасное удобрение — в процессе сбраживания погибает большинство микроорганизмов, семена растений теряют свою всхожесть, яйца паразитов становятся нежизнеспособными. Вывоз на поля таких удобрений положительно влияет на урожайность.

Условия для выработки газа

Процесс образования биогаза происходит за счет жизнедеятельности разного рода бактерий, которые содержатся в самих отходах. Но для того чтобы они активно «работали» необходимо им создать определенные условия: влажность и температуру. Для их создания строятся биогазовая установка. Это комплекс устройств, основа которого — биореактор, в котором и происходит разложение отходов, который сопровождается газообразованием.

Организация цикла переработки навоза и растительных отходов в биогаз

Различают три режима переработки навоза в биогаз:

• Психофильный режим. Температура в биогазовой установке от +5°C до +20°C. При таких условиях процесс разложения идет медленно,газа образуется намного, его качество низкое.
• Мезофильный. На этот режим установка выходит при температуре от +30°C до +40°C. В этом случае активно размножаются мезофильные бактерии. Газа при этом образуется больше, процесс переработки занимает меньше времени — от 10 до 20 дней.
• Термофильный. Эти бактерии размножаются при температуре от +50°C. Процесс идет быстрее всего (3-5 дней), выход газа — самый большой (при идеальных условиях с 1 кг завоза можно получить до 4,5 литров газа). Большинство справочных таблиц по выходу газа от переработки даны именно для этого режима, так что при использовании других режимов стоит делать корректировку в меньшую сторону.

Сложнее всего в биогазовых установках реализуется термофильный режим. Тут требуется качественная теплоизоляция биогазовой установки, подогрев и система контроля за температурой. Зато на выходе получаем максимальное количество биогаза. Еще одна особенность термофильной переработки — невозможность дозагрузки. Остальные два режима — психофильный и мезофильный — позволяют ежедневно добавлять свежую порцию подготовленного сырья. Но, при термофильном режиме, малый срок переработки позволяет разделить биореактор на зоны, в которых будет перерабатываться своя доля сырья с разными сроками загрузки.

Несколько рекомендаций

Еще одна немаловажная вещь. На фото видно, как шланг от третьей бочки находится в воде. Дело в том, что первую неделю с компоста будет выделяться только углекислый газ. В системе он не нужен, поэтому он будет выходить в воду. Кстати, некоторые фермеры пускают углекислый газ в теплицы, для лучшего роста растений.

Что бы понять, что пора подсоединить бочку к системе нужно вытащить шланг и поднести к нему зажигалку. Беспокоиться не стоит. Так как биогаз не находится под высоким давлением никакого взрыва не случится. К тому же в конечном продукте все равно будет содержаться до 50% углекислоты, которая не горит. Если от зажигалки с трубки начнет выступать пламя, значит биогаз уже начал вырабатываться и можно подключаться.

Еще один нюанс. Биогаз быстрее вырабатывается от продуктов животноводства. Соответственно шланг в воде можно проверять уже через неделю. Если биогаз будет производиться из растительных продуктов, то процесс выработки метана может затянуться и на месяц.

https://youtube.com/watch?v=Q8o9Ye8JcRY

Технология получения биогаза

Изготовление биогаза возможно при помощи бактерий, для жизнедеятельности которых не нужен кислород. Потому для производства биогаза необходимо соорудить герметичные емкости, в которых будет происходить брожение сырья. Трубы для отвода сконструированы в емкостях таким образом, что воздух из внешней среды не способен просочиться внутрь.

Сначала резервуар наполняют жидким сырьем и повышают температуру до необходимой отметки, чтобы мироорганизмы начали работать. Метан поднимается вверх из жидкого навоза, накапливается в специальных резервуарах, в которых проходит этап фильтрации. Дальше его собирают в газовые баллоны. Использованные массы навоза накапливаются на дне емкостей, откуда периодически их вынимают и хранят в других местах. После откачивания отработанной жидкости в резервуар подается новый навоз.

Температурный режим функционирования бактерий

Метан может выделяться из навоза только при создании для него подходящего температурного режима. Навоз содержит в себе разные бактерии, которые активизируются и выделяют биогаз при разных температурах и с разной скоростью:

• Мезофильные бактерии. Начинают работать, если температура окружающей среды становится выше 30 градусов. Вырабатывается биогаз очень медленно – продукцию можно будет собрать спустя полмесяца.
• Термофильные бактерии. Для их активации требуется температура, равная 50-65 градусам. Биогаз можно будет собрать уже через три дня. Особую ценность представляет шлам – отходы навоза после сильного нагрева. Это полезное удобрение и, главное, безвредное – любые гельминты, семена сорняков, патогенные микроорганизмы уничтожаются при нагревании.
• Встречается и другой вид термофильных бактерий, выживающих при нагревании до температуры в 90 градусов. Их дополнительно включают в навоз, чтобы брожение происходило быстрее.

Минус хранения сырья в том, что оно не должно подвергаться скачкам температур. Потому в зимнее время необходимо позаботиться о теплом помещении для складирования навоза.

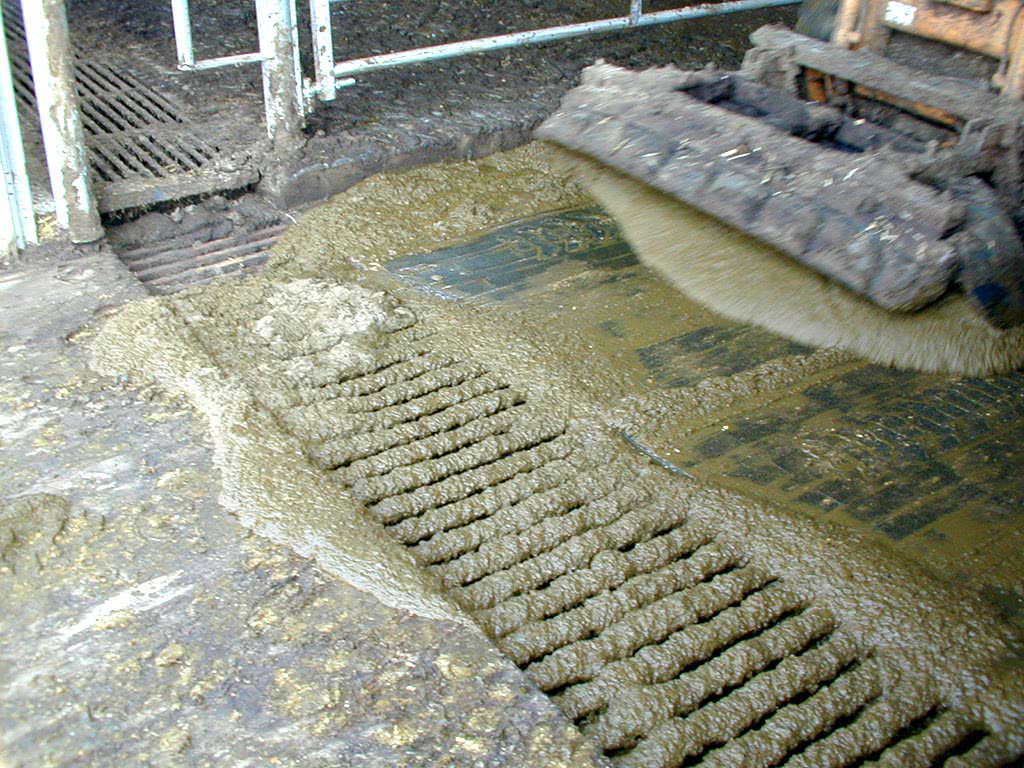

Подготовка сырья для заливки в реактор

Как правило, дополнительно обогащать навоз микроорганизмами нет необходимости, так как они уже содержатся в нем. Все, что необходимо делать – это правильно подготовить навозный раствор, следить за температурой и вовремя менять сырье в биореакторе.

Влажность сырья должна составлять не менее 90 % (по консистенции как жидкая сметана). Потому перед использованием сухой помет (коз, овец, коней, кроликов) смешивают с водой. Навоз свиньи разводить нет необходимости из-за высокого содержания в нем мочи.

Также важно, чтобы навоз был однородным, без твердых частиц. От мелкости фракций зависит количество образуемого на выходе биогаза. По этой причине внутри оборудования устанавливается постоянно работающая мешалка, уничтожающая твердую корку на поверхности сырья и мешающая выделению метана

По этой причине внутри оборудования устанавливается постоянно работающая мешалка, уничтожающая твердую корку на поверхности сырья и мешающая выделению метана.

Лучше всего для процесса подойдут отходы с высокой кислотностью (навоз свиней и коров)

При снижении показателя кислотности бактерии замедляют свою работу, потому важно в первые разы выяснить, за какое время происходит полная переработка одной порции навозного раствора, и лишь потом заливать его заново

Технология очистки газа

Получаемый продукт содержит около семидесяти процентов метана, один процент примесей (сероводородных и некоторых летучих элементов) и чуть менее тридцати процентов углекислого газа.

Использовать его как топливо можно только после очищения от примесей. Сероводородные соединения убирают при помощи специальных фильтров. Это необходимо делать по той причине, что такое вещество, образуя с водой кислоту, ускоряет процессы коррозии металлов, труб, резервуара и всей биогазовой установки, если она металлическая.

Углекислый газ также необходимо убрать из топлива, но это требует немало времени:

• В первую очередь биогаз сжимают при сильном давлении.
• В емкость направляют воду, в которой примесь растворится.

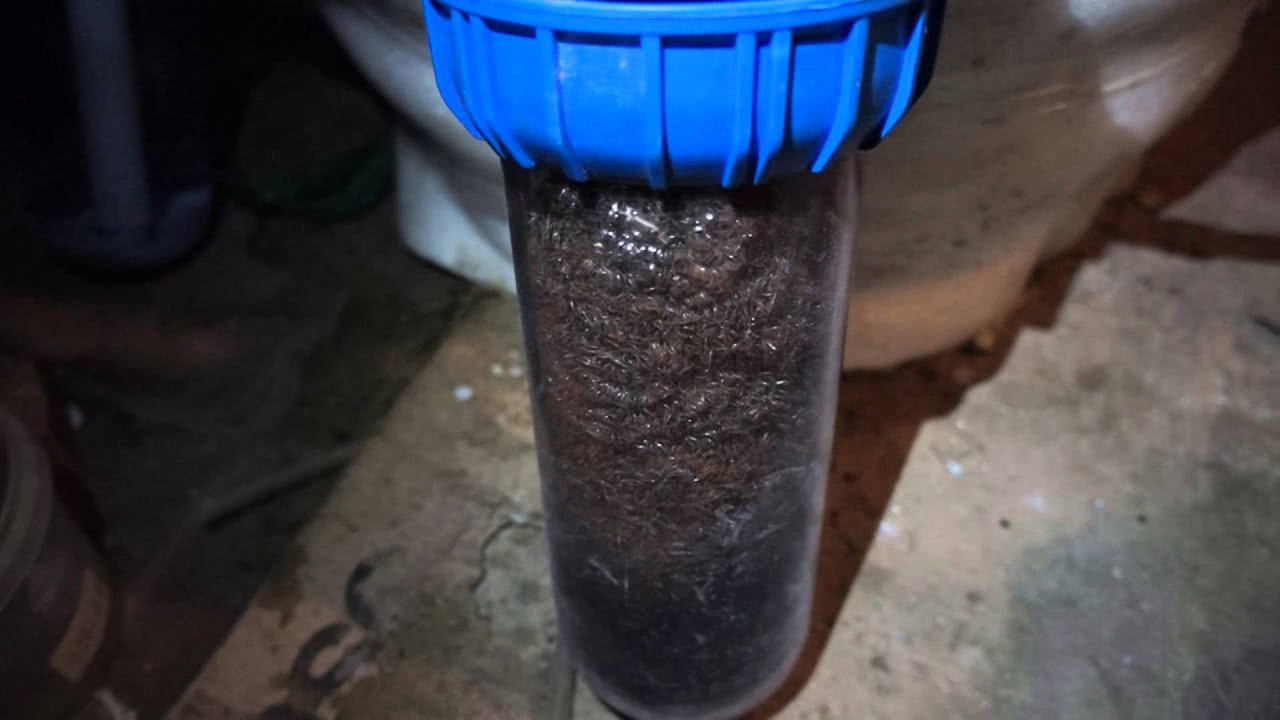

Уменьшение содержания влаги

На данном этапе очистку сырья проводят разными способами.

Первый способ похож на работу самогонного аппарата. Биогаз направляют вверх по холодным трубкам. Вода переходит в конденсат и стекает по трубке вниз, в то время как метан направляется в резервуар для дальнейшего хранения.

Другой способ – использование гидрозатвора. Полученный биогаз смешивают с водой, где остаются все примеси. Такой способ требует меньше времени на очистку, так как вода избавляет и от лишней жидкости, и от ненужных элементов.

Создание установки для биогаза из навоза в домашних условиях

Для конструирования установки по переработке навоза в биогаз вам понадобится:

• герметично закрывающая емкость (из металла, бетона, пластика) объемом не меньше одного кубометра;
• крышка для реактора с герметичным узлом прохода для ручки мешалки;
• материал для теплоизоляции днища (играет роль системы подогрева);
• ручная мешалка из подручных материалов (можно использовать лопату или винтовой шнек);
• патрубки для подачи/вытяжки субстрата и для вывода биогаза.

В процессе строительства вам могут понадобиться дополнительные материалы: трубы, фильтры, клапаны. Все это можно найти в строительном магазине. Конструкция довольна проста, и вы сможете усовершенствовать ее по мере возведения.

Советы по самодельному изготовлению

Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв. Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками

Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.

На участке перед установкой оборудование необходимо:

• правильно выбрать место (желательно, как можно дальше от жилого дома)
• рассчитать ежедневные объемы образуемого навоза
• выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
• найти место для отходов навоза
• выкопать котлован
• приобрести емкость для резервуара и закрепить ее на дне котлована
• загерметизировать все места стыков
• сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)

Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.

Завершающим этапом постройки считается проверка оборудования на герметичность.

Делаем установку из пластиковой бочки

В качестве эксперимента можно попробовать сделать установку из обычной пластиковой бочки. Они выпускаются объемом от 100 до 200 литров. Бочка будет служить реактором. Сделайте в ней два отверстия для входа и выхода патрубков. Входное отверстие делается ближе к днищу, а выходное — сверху. Диаметр отверстий зависит от диаметра используемых патрубков. Пластиковые трубы можно купить в строительном магазине. Вставляем их в отверстия и надежно изолируем. Для входа подойдет труба с изгибом (с соединителем), а для выхода — короткая прямая трубка.

Не забудьте про теплоизоляцию бочки. Ее можно обмотать минеральной ватой, пенополиэтиленом или любым другим материалом. Лучше всего поставить бочку на солнце, чтобы увеличить температуру внутри реактора. Засыпаем внутрь сырье в соотношении 0,7 л воды на 1 кг навоза. Ставим любую подходящую емкость для отвода шлама, устанавливаем сверху ведро и ждем брожения. Ждем около трех недель первой партии своего домашнего биогаза. Помните, что перед использованием метан нужно очистить от двуокиси углерода. С этой задачей справится специальный фильтр, который продается в магазине как «фильтр для очистки сжатого воздуха, углекислого газа и пара».

Биогаз из навоза своими руками: строим подземную установку

Еще один простой способ возвести собственную установку по переработке навоза в биогаз — построить подземную систему. Для начала необходимо вырыть яму объемом не меньше одного кубометра. Ее стенки и днище заливаются керамзитобетоном. С противоположных стен выводится по одной трубе для подачи биомассы и выведения шлама. Выходная труба должна располагаться ближе к днищу, а входная — на 50 см выше дна. Конец выходной трубы подводится к емкости для отходов. Конец входной трубы должен быть расположен таким образом, чтобы вам было удобно закачивать через него новое сырье.

Верхняя часть этого «бункера» представляет собой газгольдер купольной или конусообразной формы. Его проще всего изготовить из металлических листов или кирпичной кладки. На вершине газгольдера монтируется герметичный люк и газовая труба с гидрозатвором.

Перемешивание субстрата в такой установке происходит по принципу барботажа. Для этого возьмите несколько пластиковых труб и проделайте в них как можно больше дырочек. После этого закрепите трубы внутри реактора в вертикальном положении. Когда газ будет подниматься вверх, он будет испускать пузырьки, которые на выходе начнут бурлить в субстрате, тем самым его перемешивая.

Отходы биомассы после получения газа

Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.

Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.

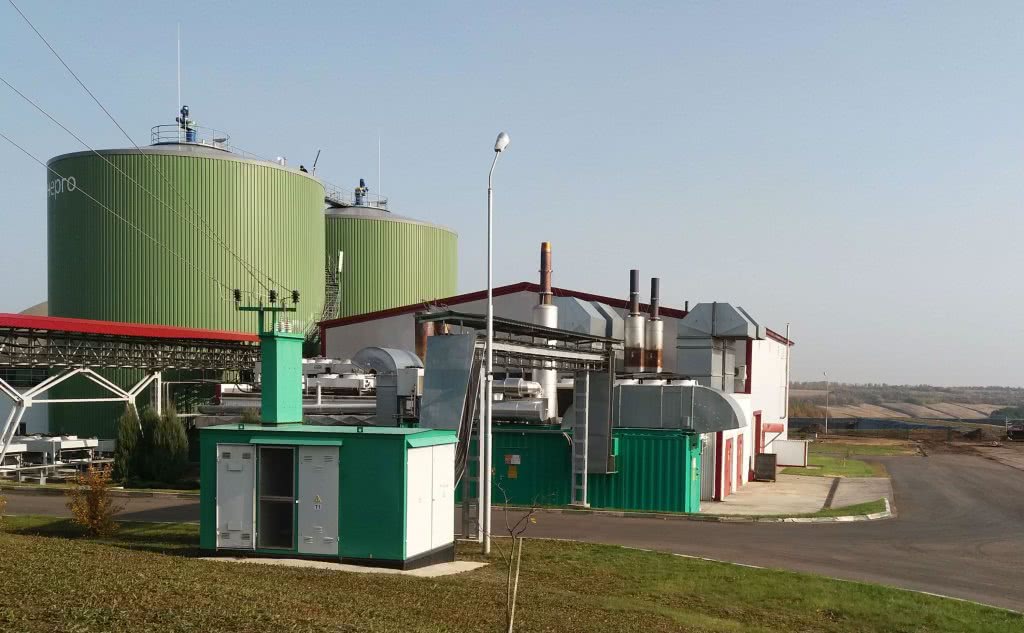

Этапы производства биогаза из отходов

Мини станция для биогаза.

Процесс производства биогаза делится на четыре этапа:

1. Подготовка исходного материала;
2. Переработка отходов (ферментация), состоящее из гидролиза, ацетогенеза, ацидогенеза и метаногенеза;
3. Преобразование биогаза в возобновляемую электроэнергию и полезное тепло с помощью газовых двигателей;
4. Постобработка дигестата.

Первоначально сырье для варочных котлов поступает в первичную яму или резервуар для хранения жидкости. Предварительная обработка является важным фактором при использовании анаэробных реакторов для пищевых отходов.

Установка для получения биогаза использует различные технологии, которые могут включать:

• измельчающие установки;
• шаровые мельницы;
• технологию удаления металла;
• превращение в пульпу.

Отсюда он загружается в варочный котел различными способами в зависимости от состава отходов. В резервуарах для сбраживания используется ряд биологических процессов для производства биогаза из отходов:

1. Гидролиз – это процесс, при котором органический материал растворяется в перерабатываемой жидкости;
2. Затем он проходит промежуточные стадии ацидогенеза и ацетогенеза, которые создают молекулы-предшественники для метаногенеза;
3. Метаногены питаются этими прекурсорами и производят метан в виде клеточных отходов.

Биогаз, содержащий этот биологически полученный метан, содержится и улавливается в резервуаре для хранения газа, который расположен отдельно от основного варочного котла или, альтернативно, может образовывать его крышу.

Резервуар для хранения газа выступает в качестве буфера, чтобы уравновесить колебания в производстве газа в варочных котлах. Биогаз затем преобразуется в возобновляемую энергию в форме электричества и тепла посредством когенерации.

Биогаз может содержать высокие уровни воды (влажности) и серы в зависимости от исходного сырья варочного котла. Разработчики биогазовых установок должны учитывать возможность загрязнения газа при проектировании своих установок.

Установка для получения биогаза с ручной загрузкой сырья

(Перемешивание и подогрев сырья в реакторе не осуществляется)

Этот вариант биогазовой установки, сделанной своими руками, самый простой из всех существующих. В реактор должно помещаться приблизительно от 1 до 10 м. куб. Такая установка за день перерабатывает довольно много сырья – от 50 кг навоза и более. В установке нет никаких лишних частей: реактор, емкость для сырья, приспособление для отбора и использования биогаза, приспособление для выгрузки отходов.

Такое устройство замечательно подойдет для использования в жарких областях, тогда можно не подогревать и не перемешивать перерабатываемое сырье. Ею пользуются в промышленном режиме при нагревании в пределах 5-20°С. Удобно то, что полученный биогаз сразу направляется на использование в бытовых приборах. Все переработанное сырье выходит через специально сделанный вывод.

Пользуясь чертежами можно создать подобную биогазовую установку своими руками без значительных усилий и затрат. Ее может сделать даже самый неопытный новичок. Здесь нет абсолютно ничего сложного, но есть некоторые нюансы, которые стоит обговорить детально.

Для начала нужно четко знать: сколько навоза у вас в хозяйстве есть? То есть насколько ваша установка будет загружена. От этого будет зависеть объем будущего реактора. Далее определяем: где расположится установка? Нужно выбрать место по принципу: безопасное и удобное.

Потом можно приступать к поиску деталей для будущего источника альтернативной энергии. Займемся монтажом труб загрузки и выгрузки сырья. Слаживаем реактор приспособления в котлован и хорошо закрепляем загрузочную емкость и сам газоотвод. Начнем финальную часть, монтируем верхнюю часть, крышку.

Обязательно нужно чтобы реактор был герметичным, чтобы в него не поступало ничего лишнего. Для этого необходимо провести проверку после его сборки. Установку обязательно нужно покрасить и утеплить. Все, наконец-то можно приступать к работе. Стоит избегать попадания солнечных лучей на изготовленное приспособление. Для этого лучше всего использовать солнцезащитную панель.

Типы биореакторов

Установки для производства биогаза различаются по типу загрузки сырья, сбору полученного газа, размещению реактора относительно поверхности земли, материала изготовления. Бетон, кирпич и сталь являются наиболее подходящими материалами для строительства биореакторов.

По типу загрузки различают биоустановки, в которые загружается заданная порция сырья и проходит цикл переработки, а затем полностью выгружается. Выработка газа в этих установках нестабильна, зато в них можно загружать любые виды сырья. Как правило они имеют вертикальное расположение и занимают мало места.

В систему второго типа ежедневно подгружается порция органических отходов и выгружается равная ей по объему порция готовых ферментированных удобрений. В реакторе всегда остается рабочая смесь. Установка так называемой непрерывной загрузки стабильно вырабатывает больше биогаза и пользуется большой популярностью у фермеров. В основном эти реакторы расположены горизонтально и удобны при наличии свободного места на участке.

Выбранный тип сбора биогаза определяет конструктивные особенности реактора.

• баллонные системы состоят из резинового или пластикового термостойкого баллона, в котором совмещены реактор и газгольдер. Преимущества этого вида реакторов – простота конструкции, загрузки и выгрузки сырья, легкость очистки и транспортировки, малая стоимость. К минусам можно отнести небольшой срок службы, 2-5 лет, возможность повреждения в результате внешних воздействий. К баллонным реакторам относятся и установки канального типа, которые широко используются в Европе для переработки жидких отходов и сточных вод. Такой резиновый верх эффективен при высокой температуре окружающей среды и отсутствии риска повреждений баллона. У конструкции с фиксированным куполом полностью закрытый реактор и компенсирующая емкость для выгрузки шлама. Газ скапливается в куполе, при загрузке очередной порции сырья переработанная масса выталкивается в компенсационную емкость.

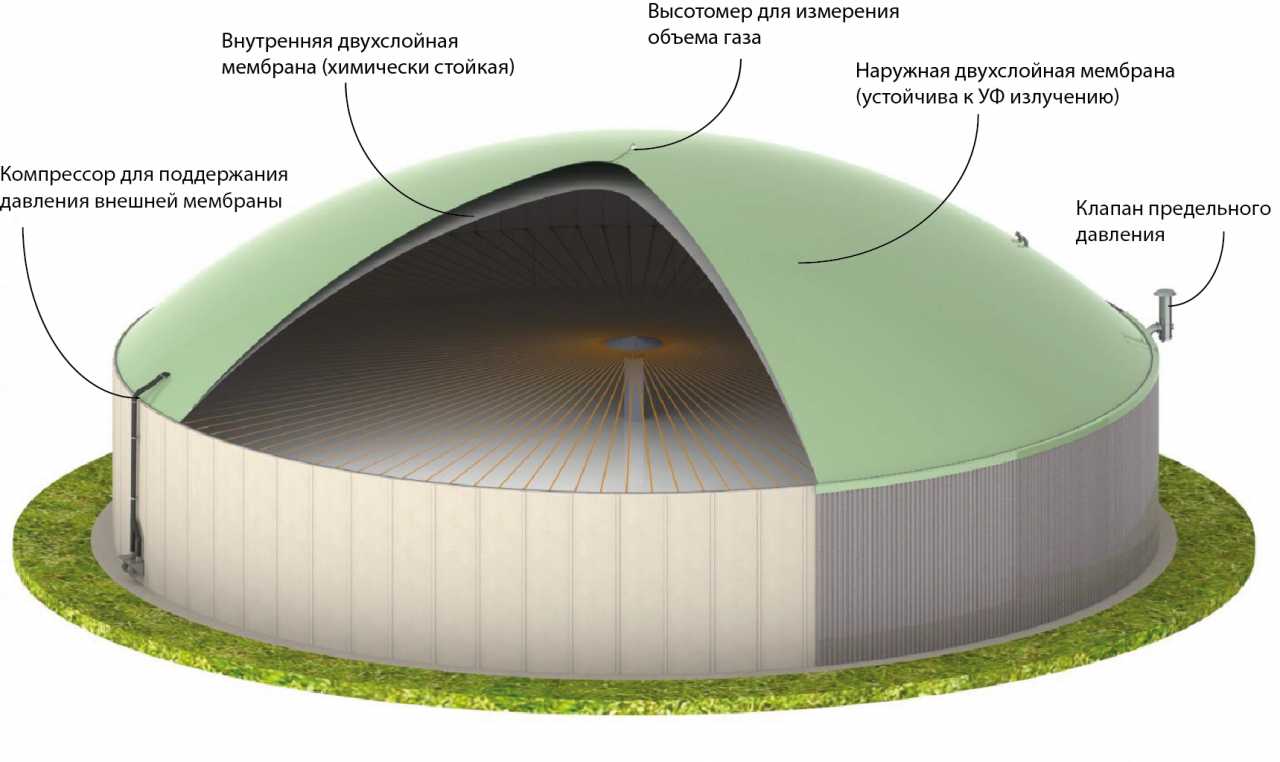

• Биосистемы с плавающим куполом состоят из монолитного биореактора, расположенного под землей и подвижного газгольдера, который плавает в специальном водяном кармане или прямо в сырье и поднимается под действием давления газа. Преимуществом плавающего купола является легкость эксплуатации и возможность определения давления газа по высоте поднятия купола. Это отличное решение для крупной фермы.
• При выборе подземного или расположения установки над поверхностью, нужно учитывать уклон рельефа, что облегчает загрузку и выгрузку сырья, усиленную теплоизоляцию подземных конструкций, которая защищает биомассу от суточных колебаний температуры и делает процесс брожения более стабильным.

Конструкция может оснащаться дополнительными устройствами для подогрева и перемешивания сырья.

Как работает биогазовая установка?

Принцип работы устройства по выработке биогаза достаточно прост:

• в герметичную емкость загружают разбавленную водой биомассу, где она начинает «бродить» и выделять газы;
• содержимое резервуара регулярно обновляют – сливают переработанное бактериями сырье и добавляют свежее (в среднем около 5-10% ежедневно);
• скопившийся в верхней части резервуара газ по специальной трубке поступает на газосборник, а затем – на бытовые приборы.

Схема биогазовой установки.

Какое сырье подходит для биореактора?

Установки для получения биогаза рентабельны только там, где есть ежедневное пополнение свежей органики – навоза или помета домашнего скота и птицы. Также в биореактор можно подмешивать измельченную траву, ботву, листву и бытовые отходы (в частности, очистки от овощей).

Эффективность установки во многом зависит от типа загружаемого сырья. Доказано, что при одинаковой массе самый большой выход биогаза получается из свиного навоза и индюшиного помета. В свою очередь, экскременты коров и силосные отходы дают меньшее количество газа при такой же загрузке.

Использование биосырья для отопления дома.

Что нельзя использовать в биогазовой установке?

Существуют факторы, которые могут существенно снизить активность анаэробных бактерий, а то и вовсе приостановить процесс выработки биогаза. Нельзя допускать, чтобы внутрь резервуара попадало сырье с содержанием:

• антибиотиков;
• плесени;
• синтетических моющих средств, растворителей и прочей «химии»;
• смол (в том числе опилки хвойных деревьев).

Малоэффективно использовать уже гниющий навоз – загрузке подлежат только свежие или предварительно просушенные отходы. Также нельзя допускать переувлажнения сырья – показатель в 95% уже считается критическим. Впрочем, небольшое количество чистой воды в биомассу добавлять все же нужно – для того, чтобы облегчить ее загрузку и ускорить процесс брожения. Разводят навоз и отходы до консистенции негустой манной каши.

Как определить оптимальные размеры?

Время полного цикла переработки экскрементов в биогаз и сапропель зависит от температурного режима. Существуют 3 типа температурных режимов, которые мы поместили в таблицу.

Объем метантенка должен вмещать весь субстрат, произведенный за время полного перегнивания. Кроме того, объем биореактора необходимо увеличить на 15–30%, которые будут использованы для образования первичного газгольдера.

термофильный процессне пользуется спросом из-за необходимости поддерживать очень высокую температуру

Из-за этого сильно возрастают расходы газа на поддержку температуры и снижается общий объем готового продукта.

Тем не менее, при больших ежедневных объемах экскрементов и ограниченности пространства для установки метантенка термофильный режим будет наиболее предпочтительным.

Поэтому наиболее популярным является мезофильный режим, ведь он сочетает относительно малое время перегнивания (при температуре 35 градусов оно в среднем составляет 15 суток) и не слишком высокую температуру. Психрофильный процесс не получил распространения из-за слишком большого времени перегнивания.

Для наиболее популярного (мезофильного) режима полный объем метантенка должен превосходить ежедневный объем разведенного водой субстрата в 15–25 раз или превосходить объем суточного сбора навоза/помета в 20–35 раз.

Как обеспечить активность биомассы

Для правильного брожения биомассы лучше всего подогревать смесь. В южных регионах температура воздуха способствует началу брожения. Если вы живете на севере или в средней полосе, можете подключить дополнительные нагревательные элементы.

Для запуска процесса нужна температура 38 градусов. Есть несколько способов ее обеспечения:

• Змеевик под реактором, подключенный к системе отопления;
• Нагревательные элементы внутри емкости;
• Прямой нагрев емкости электрическими отопительными приборами.

В биологической массе уже находятся бактерии, которые нужны для получения биогаза. Они просыпаются и начинают активность при повышении температуры воздуха.

Лучше всего подогревать их автоматическими нагревательными системами. Они включаются при поступлении в реактор холодной массы и автоматически выключаются, когда температура достигает нужного значения. Такие системы устанавливаются в водонагревательных котлах, их можно купить в магазинах газового оборудования.

Если вы обеспечите нагрев до 30-40 градусов, то на переработку уйдет 12-30 дней. Это зависит от состава и объема массы. При нагреве до 50 градусов активность бактерий увеличивается, и переработка занимает 3-7 дней. Минус таких установок в больших затратах на поддержание высокой температуры. Они сравнимы с количеством получаемого топлива, поэтому система становится неэффективной.

Другой способ активации анаэробных бактерий – перемешивание биомассы. Вы можете самостоятельно установить валы в котле и вывести ручку наружу, чтобы помешивать массу при необходимости. Но гораздо удобнее сконструировать автоматическую систему, которая перемешает массу без вашего участия.

Установка купола и труб

Разберем непосредственно, как сделать простейшую биогазовую установку своими руками. Фактически все подготовительные работы завершены, биореактор сооружен и заполнен биомассой.

В реакторе тоже имеется свободное пространство, в котором фактически будет храниться определенный объем газа. Но, это не может обеспечить безопасность эксплуатации.

• Как выбрать хороший генератор для дома — лучшие модели и варианты выбора генератора для частного дома (115 фото)

• Как выбрать конденсатор для электродвигателя: запуск трехфазного двигателя и правильный подбор конденсатора (схемы, 90 фото и видео)

• Ремонт электродвигателей своими руками: восстановление якоря, обмотки и советы как устранить КЗ быстро и просто (125 фото и видео)

Биореактор должен быть герметично закрыт. В противном случае газ будет попросту выходить в атмосферу. Для предотвращения попадания воздуха в газовую смесь, следует оснастить систему гидрозатвором. Он также обеспечит очистку газа.

В конструкции нужно обязательно сделать спусковой клапан. Он должен автоматически срабатывать при превышении допустимого уровня давления.

Сервисное и гарантийное обслуживание

Специалисты компании Биокомплекс осуществляют полный комплекс работ: разработка рабочих проектов, поставка оборудования, монтаж, сервисное и гарантийное обслуживание.

Технология получения биологического топлива

Все бактерии, которые принимают участие в образовании биогаза, являются анаэробными, то есть кислород для жизнедеятельности им не нужен. Для этого сооружают полностью герметичные емкости для брожения, отводные трубы которых также не пропускают воздух извне.

После заливки в резервуар сырьевой жидкости и повышения температуры до нужной величины бактерии начинают работу. Начинает выделяться метан, который поднимается с поверхности навозной жижи. Он направляется в специальные подушки или резервуары, после чего фильтруется и попадает в газовые баллоны.

Отработанная бактериями жидкость скапливается на дне, откуда ее периодически откачивают и также отправляют на хранение. После этого в резервуар закачивают новую порцию навоза.

Температурный режим функционирования бактерий

Для переработки навоза в биогаз необходимо создать подходящие условия для работы бактерий. некоторые из них активизируются при температуре выше 30 градусов – мезофильные. При этом процесс идет медленнее и первую продукцию можно получить через 2 недели.

Термофильные бактерии работают при температуре от 50 до 70 градусов. Сроки получения биогаза из навоза сокращаются до 3 дней. При этом отходы представляют собой ферментированный шлам, который используют на полях в качестве удобрения для сельскохозяйственных культур. В шламе отсутствуют патогенные микроорганизмы, гельминты и сорняки, так как они погибают при воздействии высоких температур.

Есть особый вид термофильных бактерий, которые способны выжить в среде, нагретой до 90 градусов. Их добавляют в сырье, чтобы ускорить процесс брожения.

Понижение температуры ведет к снижению активности термофильных или мезофильных бактерий. В частных хозяйствах чаще используют мезофиллы, так как для них не нужно специально подогревать жидкость и производство газа обходится дешевле. Впоследствии, когда будет получена первая партия газа, его можно использовать для подогрева реактора с термофильными микроорганизмами.

Как подготовить сырье для заливки в реактор

Для производства биогаза из навоза не нужно специально подсаживать микроорганизмы в жидкость, потому что они уже находятся в экскрементах животных. Нужно лишь поддерживать температурный режим и вовремя подливать новый раствор навоза. Его необходимо правильно готовить.

Влажность раствора должна быть 90% (консистенция жидкой сметаны), поэтому сухие виды экскрементов для начала заливаются водой – кроличий помет, конский, овечий, козий. Свиной навоз в чистом виде не нуждается в разбавлении, так как содержит много мочи.

Следующий этап – разбить твердые частицы навоза. Чем мельче будет фракция, тем лучше бактерии переработают смесь и тем больше газа получится на выходе. Для этого в установках применяют мешалку, постоянно работающую. Она снижает риск образования твердой корки на поверхности жидкости.

Для производства биогаза подходят те виды навоза, которые имеют самую высокую кислотность. Их еще называют холодными – свиной и коровий. Снижение кислотности приостанавливает деятельность микроорганизмов, поэтому необходимо следить в начале, сколько времени необходимо, чтобы они полностью переработали объем резервуара. Затем долить следующую дозу.

Технология очистки газа

При переработке навоза в биогаз получается:

• 70% метана;
• 30% углекислого газа;
• 1% примесей сероводорода и других летучих соединений.

Высокое содержание углекислоты также требует очистки, но этот процесс более трудоемкий. В домашних условиях самым простым и дешевым способом очистки биогаза от примесей является вода. Процесс происходит в 2 этапа:

• Полученный газ сжимается под давлением 9 – 11 атмосфер.
• Подается в резервуар с водой, где примеси растворяются в жидкости.

В промышленных масштабах для очистки применяют известь или активированный уголь, а также специальные фильтры.

Как уменьшить содержание влаги

Самостоятельно избавиться от примесей воды в газе можно несколькими способами. Один из них – принцип самогонного аппарата. По холодной трубе газ направляется вверх. Жидкость при этом конденсируется и стекает вниз. Для этого трубу проводят под землей, где температура естественным образом снижается. По мере подъема, температура также поднимается, и осушенный газ попадает в хранилище.

Второй вариант – гидрозатвор. После выхода газ поступает в емкость с водой и там очищается от примесей. Такой метод называется одноэтапным, когда с помощью воды биогаз чистят сразу от всех летучих веществ и влаги.

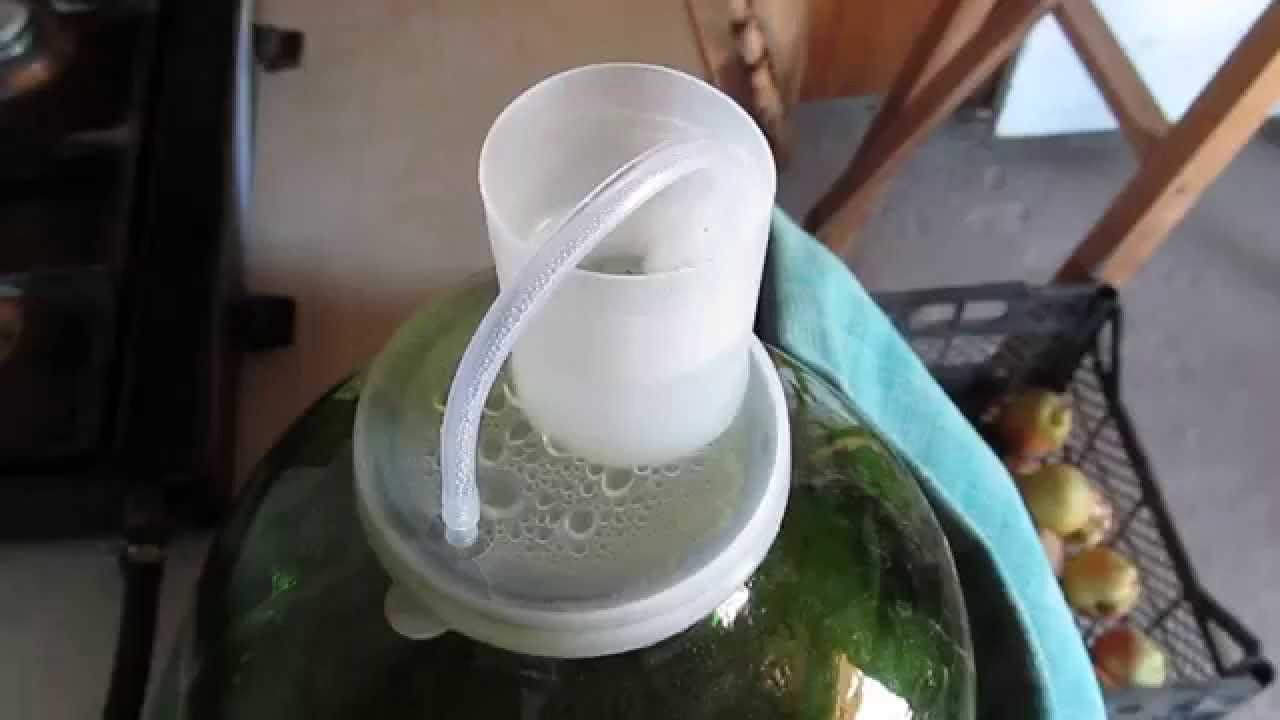

Принцип гидрозатвора
