Генератор из асинхронного электродвигателя своими руками

Последовательность сборки электрогенератора

Из выше приведенных доводов следует, что в домашних условиях легче собрать асинхронный электрогенератор. Рабочее пространство следует оборудовать материалами и инструкцией для изготовления электрогенератора.

Понадобятся источник энергии, двигатель, статор и ротор (менее затратными по времени будут готовые варианты), разнообразные электрические провода и приспособления для крепления, трансформатор тока, оборудование для контроля работы.

После сборки всех необходимых материалов, приступают в расчету мощности агрегата. Сделав необходимые замеры, при необходимости подбирают соответствующие конденсаторы, если это нужно.

При сборке аппарата нужно уделить пристальное внимание заземлению и изоляции всех соединений

Виды генераторов на базе двигателей

Покупка штатного готового эл генератора – удовольствие отнюдь не из дешевых и вряд ли по карману практическому большинству наших сограждан. Прекрасной альтернативой может послужить самодельный генератор, его можно собрать при достаточных познаниях в области электротехники и слесарного дела. Собранное устройство может успешно использоваться в качестве:

1. Электрогенератора с самозапиткой. Пользователь может своими руками получить устройство для выработки электроэнергии с длительным периодом действия вследствие самостоятельной подпитки,
2. Ветрогенератора. В качестве движителя, необходимого для пуска двигателя, используется ветряк, который вращается под воздействием ветра,
3. Генератора на неодимовых магнитах,
4. Трехфазного бензогенератора,
5. Однофазного маломощного генератора на двигателях электроприборов и т. д.

https://youtube.com/watch?v=CrWg_3SRvGY

Переделка своими руками стандартного мотора в действующее генерирующее устройство – занятие увлекательное и очевидно экономящее бюджет. Таким образом можно переделать обычный ветряк, соединив его с двигателем для автономной выработки энергии.

Советы по эксплуатации: какие трудности могут возникнуть

Частым проблемным явлением работы генератора является перегрузка по мощности. При ней идет интенсивный нагрев обмотки, пробой изоляции. Как следствие — поломка генератора. Возникает из-за:

• Неверного подбора емкости конденсаторной батареи;
• Подсоединения большого количества электротехники, суммарная мощность которой превышает номинальную мощность.

О правилах подбора емкости и расчетах мы уже говорили выше. А по проблеме перегруза по мощности в генераторе на три фазы, нужно отметить еще некоторые нюансы при подключении однофазных потребителей:

• Потребителей с вольтажом 220 Вольт можно подключать только на одну треть общей мощности (к примеру, если ген выдает 6 кВт, то это только для приборов на 380 Вольт, а для однофазных будет только 2 кВт, не больше). Иначе, возникнет перегрузка.
• Если у вашего генератора две однофазных линии, то вместе мощность по ним будет составлять 2/3 от общего показателя мощности. То есть, 6 кВт — это 4 кВт для однофазных, по 2 кВт на каждую фазу. Причем, при одновременном задействовании фаз, следите, чтоб нагрузка не отличалась от мощности до 10%, иначе возникнет явление «перекос фаз», и ток поступать не будет.

При работе важно следить за показателем частоты переменного тока. Если вы не встроили частотомер на общий электрощит, то на холостом ходу выходной вольтаж выше значения 380 Вольт (или 220 при подключении однофазных) на 4÷6 процентов

Двухфазный режим асинхронного генератора.

Рис.2 Двухфазный режим асинхронного генератора.

Такую схему следует использовать тогда, когда нет необходимости в получении трёхфазного напряжения. Этот вариант включения уменьшает рабочую ёмкость конденсаторов, снижает нагрузку на первичный механический двигатель в режиме холостого хода и т.о. экономит «драгоценное» топливо.

В качестве маломощных генераторов, вырабатывающих переменное однофазное напряжение 220 В, можно использовать однофазные асинхронные короткозамкнутые электродвигатели бытового назначения: от стиральных машин типа «Ока», «Волга», поливальных насосов «Агидель», «БЦН» и пр. У них конденсаторная батарея может подключаться параллельно рабочей обмотке, либо использовать уже имеющийся фазосдвигающий конденсатор, подключенный к пусковой обмотке. Емкость этого конденсатора, возможно, следует несколько увеличить. Его величина будет определяться характером нагрузки, подключаемой к генератору: для активной нагрузки (электропечи, лампочки освещения, электропаяльники) требуется небольшая емкость, индуктивной (электродвигатели, телевизоры, холодильники) — больше.

Рис.3 Маломощный генератор из однофазного асинхронного двигателя.

Теперь несколько слов о первичном механическом двигателе, который будет приводить во вращение генератор. Как известно, любое преобразование энергии связано с её неизбежными потерями. Их величина определяется КПД устройства. Поэтому мощность механического двигателя должна превышать мощность асинхронного генератора на 50…100%. Например, при мощности асинхронного генератора 5 кВт, мощность механического двигателя должна быть 7,5…10 кВт. С помощью передаточного механизма добиваются согласования оборотов механического двигателя и генератора так, чтобы рабочий режим генератора устанавливался на средних оборотах механического двигателя. При необходимости, можно кратковременно увеличить мощность генератора, повышая обороты механического двигателя.

Каждая автономная электростанция должна содержать необходимый минимум навесного оборудования: вольтметр переменного тока (со шкалой до 500 В), частотомер (желательно) и три выключателя. Один выключатель подключает нагрузку к генератору, два других — коммутируют цепь возбуждения. Наличие выключателей в цепи возбуждения облегчает запуск механического двигателя, а также позволяет быстро снизить температуру обмоток генератора, после окончания работы – ротор невозбужденного генератора еще некоторое время вращают от механического двигателя. Эта процедура продлевает активный срок службы обмоток генератора.

Если с помощью генератора предполагается запитывать оборудование, которое в обычном режиме подключается к сети переменного тока (например, освещение жилого дома, бытовые электроприборы), то необходимо предусмотреть двухфазный рубильник, который в период работы генератора будет отключать данное оборудование от промышленной сети. Отключать надо оба провода: «фазу» и «ноль».

В заключение несколько общих советов.

1. Генератор переменного тока является устройством повышенной опасности. Применяйте напряжение 380 В только в случае крайней необходимости, во всех остальных случаях пользуйтесь напряжением 220 В.

2. По требованиям техники безопасности электрогенератор необходимо оборудовать заземлением.

3

Обратите внимание на тепловой режим генератора. Он «не любит» холостого хода

Снизить тепловую нагрузку можно более тщательным подбором емкости возбуждающих конденсаторов.

4. Не ошибитесь с мощностью электрического тока, вырабатываемого генератором. Если при работе трёхфазного генератора используется одна фаза, то её мощность будет составлять 1/3 общей мощности генератора, если две фазы — 2/3 общей мощности генератора.

5. Частоту переменного тока, вырабатываемого генератором, можно косвенно контролировать по выходному напряжению, которое в режиме «холостого хода» должно на 4…6 % превышать промышленное значение 220/380 В.

Преимущества и недостатки ветрогенератора из асинхронного двигателя

Если сравнивать асинхронный и синхронный ветрогенераторы, то у асинхронных есть как преимущества, так и недостатки.

Преимущества заключаются в следующем:

• Мощные устройства с простой конструкцией, небольшими размерами и весом.
• Высокий уровень эффективности при выработке энергии.
• Нет необходимости в инверторе, потому что такой ветрогенератор производит переменный ток (220/380В). Он может непосредственно питать бытовые устройства или работать параллельно с сетью централизованного энергоснабжения.
• Выходное напряжение очень стабильно.
• Частота на выходе не зависит от скоростей ротора.
• Обладает высокой устойчивостью к коротким замыканиям, защищен от влаги и грязи.
• Может служить многие годы, так как содержит мало изнашивающихся элементов.
• Работает на конденсаторном возбуждении.

Недостатки такие:

• При отсутствии аккумулятора асинхронный генератор может затухать в моменты перегрузки. Это является ограничителем для использования такого агрегата. Но для ветряка такой недостаток неактуален, потому что его конструкция предполагает накопитель энергии. О том, как выбрать аккумулятор для ветряка, можно прочитать здесь.
• Конденсаторные батареи имеют высокую стоимость, поэтому переделка старого АД — это оптимальное решение вопроса.
• Оборотность генератора находится в обратной зависимости от его массы.

Таким образом, ветрогенератор своими руками из асинхронного трехфазного двигателя — это недорогое и удобное решение для дома.

Плюсы и минусы самодельного агрегата

Плюсы

• Возможность «продлить жизнь» старых моторов;
• При необходимости ремонта не возникнет сложностей – вы знаете каждый винтик конструкции;
• Повышение самооценки – удачно изготовленный функциональный аппарат станет предметом вашей гордости;
• Возможность использовать в качестве питания при проведении сварочных работ;
• Экономия средств, замена ручного труда на более прогрессивный.

Минусы:

1. Трудоемкость процесса, многие операции требуют специальных инструментов и помещений.
2. При изготовлении приборов в домашних условиях, опускаются многие функции, присутствующие в промышленных образцах.
3. Если в наличии нет старых деталей, то закупка новых в магазинах может обойтись слишком дорого.
4. Нет возможности подключения АВР (автоматический ввод резерва).

Самодельный бензогенератор может стать хорошей альтернативой заводским моделям в тех случаях, когда не хватает средств на покупку или потребность в его применении возникает нечасто. Для постоянного и регулярного использования лучше приобрести готовый бензогенератор на 220 или 380 Вольт с заводской гарантией. Если, конечно, переделка различных устройств и приспособлений не является вашим любимым занятием. И желательно, чтобы у вас были навыки разных работ – потребуется много ручных операций, сварочные и монтажные работы.

Характеристики ветрогенератора

Сначала необходимо определиться с желаемым итоговым результатом. Характеристики электродвигателя, выполняющего роль генератора, могут быть разными, и от этого зависит, сколько электроэнергии устройство будет вырабатывать за единицу времени.

Для производства среднего количества энергии генератор должен иметь приблизительно такие характеристики:

1. Минимальная мощность установки — 1.3 кВт.
2. Желательны неодимовые магниты в конструкции. Их функция заключается в обеспечении электромагнитной движущейся силы. Для этого может применяться и стальная гильза, которая устанавливается на ротор.
3. Расположение магнитов на роторе должно соответствовать схеме. Это значит, что их полюсы должны быть развёрнуты в правильную сторону.
4. Предварительно вал ротора нужно проточить и подогнать размеры под диаметр магнитов.
5. При установке магнитов не всегда требуется переделывать обмотку. Если она состоит из проводов с большим сечением — ничего страшного, это только увеличит мощность. Самым лучшим вариантом обмотки будет устройство, имеющее шесть полюсов, провод с сечением не более 1.2 мм и максимум 24 витка на катушке.

Вам это будет интересно Особенности единицы измерения мощности вольт-ампер

Что учесть для переделки в генератор

Чтобы сделать ветро генератор из (асинхронный!) двигателя, вам потребуется учесть одну главную особенность. А именно – создать магнитное поле, которое будет совершать движение. Добиться этого можно двумя путями. Первый – это установка постоянных магнитов на роторе. Второй – сделать обмотку возбуждения на якоре. У обоих способов есть как преимущества, так и недостатки.

Решить нужно перед началом проведения работ, генератор тока какого вида вам необходим. Если нужен постоянный, то потребуется применять диоды для выпрямления. Это позволит обеспечить светом небольшой дом, а также запитать практически любую бытовую аппаратуру. Самодельные генераторы тока могут приводиться в движение даже силой ветра. Нужно только провести расчет обмоток, чтобы на выходе не было превышения напряжения. Хотя стабилизацию можно сделать и при помощи использования регуляторов, используемых в автомобильной технике.

Преимущества и области применения

К числу достоинств асинхронных генераторов относят следующие их свойства:

• АГ устойчивы к перегрузкам и КЗ, а также имеют сравнительно простую конструкцию (этим они отличаются от более сложных в исполнении синхронных машин);
• Показатель нелинейных искажений синусоиды у них не превышает 2-х процентов (сравните 15 % у их синхронных аналогов);
• Благодаря низкому значению клирфактора, асинхронные устройства гарантируют высокую устойчивость работы подключённых к ним БИП и ТВ приёмников;
• При электропитании сварочного оборудования они обеспечивают существенное улучшение качества сварки;
• Для стабилизации выходного напряжения в них могут применяться внешние устройства автоматического регулирования;
• Роторы АГ при вращении выделяют ограниченное количество тепла, для компенсации которого не требуется мощных вентиляторных устройств.

Последнее свойство позволяет надёжно герметизировать внутреннюю полость агрегата, то есть защитить её от проникновения пыли и грязи. Благодаря этому обстоятельству существенно расширяется сфера применения асинхронных машин, способных работать в условиях большой запыленности и повышенной влажности.

Возможность герметизации способствует тому, что электрогенераторы асинхронного типа имеют больший показатель по сроку службы и могут эксплуатироваться при пониженных температурах. Добавим к этому, что к каждой из фазных обмоток этих агрегатов допускается подключать нагрузки различной мощности.

Дополнительная информация. Допустимый показатель неравномерности фазных нагрузок (разница потребляемых ими токов) составляет для АГ порядка 70%, что невозможно реализовать при работе с синхронными агрегатами.

К легко устранимому в процессе эксплуатации недостатку следует отнести довольно «тяжелые» пусковые характеристики генератора, что удаётся исправить за счёт установки в них специальных стартовых усилителей (рисунок далее по тексту).

Схема стартового генератора

Указанные устройства обеспечивают возможность плавного вывода генератора в рабочий режим даже при значительных по величине пусковых токах.

Во всём остальном АГ обладают бесспорными преимуществами над синхронными машинами, некоторые различия с которыми были рассмотрены ранее. Благодаря этим достоинствам, они широко применяются в качестве источников электроэнергии в следующих хозяйственных областях:

• Для энергоснабжения оборудования с реостатным или рекуперативным режимом торможения (подъёмные краны, транспортёры и тому подобное);
• В промышленном оборудовании, не нуждающемся в компенсации паразитной реактивной мощности и к которому не предъявляют высоких требований по качеству поставляемой энергии;
• В бытовых и полевых условиях, где требуются источники дешёвой электроэнергии с механическим приводом от дизельного двигателя;
• В качестве мощного зарядного устройства, обеспечивающего подзарядку АКБ в автомастерских, например.

Помимо этого, они могут использоваться как источники электроснабжения, к которым подключаются сварочные агрегаты, а также для обеспечения бесперебойного питания особо важных объектов здравоохранения.

Бесщеточные генераторы

Синхронный электрический генератор обладает конструкционным изъяном, имя ему- щётки. Щётки изнашиваются и искрят при работе. При наличии в среде (или возможном наличии) горючих паров или газов, применение щёточных электрогенераторов иногда недопустимо. Решением стало создание, так называемых трёхмашинных ( бесщёточных) генераторов.

Предвозбудитель, возбудитель и генератор реализованы на одном валу и в одном корпусе. Предвозбудителем является бесщёточный синхронный генератор производящий ЭДС от постоянных магнитов, расположенных на валу.

Полученное напряжение передаётся на статор возбудителя.

Магнитное поле возбудителя индуцирует в обмотке ротора ток, который после выпрямления ( установленным на роторе трёхфазным выпрямителем) подаётся на основную обмотку возбуждения генератора. Со статора снимается полезное напряжение. Ничего не искрит, ничего не истирается. Срок эксплуатации трёхмашинного генератора ограничивается сроком службы электроизоляции и подшипников.

Преимущества самодельного электрогенератора

Генератор из асинхронного двигателя, сделанный своими руками, станет экономичным источником тока, который позволит снизить потребление централизованной электроэнергии. С его помощью можно обеспечить питание бытовых электроприборов, компьютерной техники, обогревателей. Самодельный генератор из асинхронного двигателя обладает несомненными достоинствами:

• простой и надежной конструкцией;
• эффективной защитой внутренних частей от пыли или влаги;
• устойчивостью к перегрузкам;
• длительным сроком эксплуатации;
• возможностью подключать приборы без инверторов.

При работе с генератором следует учесть также возможность случайных изменений электрического тока.

Схема генератора из асинхронного двигателя

Видео по теме: Генератор из асинхронного двигателя

Публикации по теме

Все об устройстве генератора автомобиля

Правила подключения генератора к сети дома

Выполнение ремонта турбины дизельного двигателя своими руками

Необходимые материалы и инструменты

Для изготовления мотора-генератора своими руками достаточно иметь антисинхронный двигатель. Остальные материалы можно найти в хозяйстве или на специализированных рынках радиотехники.

Могут понадобиться такие инструменты и материалы:

1. Труба из стали с толщиной стенок не менее 3 мм и общим диаметром 6 см и больше. Высоту нужно подбирать индивидуально, в зависимости от скорости ветров в регионе. Но нужно помнить, что чем выше будет мачта, тем сильнее будет дуть ветер и, соответственно, вырабатываться больше электричества.
2. Для изготовления лопастей можно использовать различные материалы, но лучше купить готовую деталь заводского производства, так как она будет идеально откалибрована. Самостоятельно изготовить её можно из труб или листов ПВХ, металла. Кроме этого, может подойти деревянная доска, профиль из стеклоткани.
3. В качестве основы (опоры для мачты) подойдёт бетонная стяжка. С другой стороны, можно использовать металл или дерево. Нужно только помнить, что за надёжность конструкции отвечает основа. Если опора будет слабой, то мачта со временем рухнет от ветра.
4. Дрель и набор свёрл.
5. Ножовка.
6. Разводной ключ.
7. Рулетка.
8. Лист металла, который будет служить материалом для изготовления мачты.
9. Стальная рама. Она будет выполнять функцию основы для ветрогенератора, поворотного механизма и лопастей.
10. Весь необходимый дополнительный инструмент, включая сварку, с помощью которого можно изготовить устройство.
11. Хомуты для фиксации растяжек.
12. Металлический трос с сечением 12 мм.

С чего начать и что потребуется?

Для того, чтобы собрать небольшой асинхронный генератор своими руками, потребуются такие конструктивные детали:

1. Двигатель – его можно сделать самостоятельно, но это достаточно длительный и трудоемкий, поэтому лучше сэкономить время и взять двигателя из старых нерабочих бытовых приборов. Хорошо подходят двигателя от стиральной машинки и дренажных насосов.
2. Статор – лучше брать готовый вариант, где уже будет находиться обмотка.
3. Провода электрические, а также изолента.
4. Трансформатор или выпрямитель – нужен в том случае, когда получаемая на выходе электроэнергия имеет различную мощность.

Итак, приступим к работе, предварительно выполнив несколько подготовительных манипуляций, позволяющих произвести расчет мощности будущего генератора:

1. Подключаем двигатель в сеть, чтобы определить скорость вращения. Для этого нужно воспользоваться специальным прибором – тахометром.
2. Записываем полученную величину и прибавляем к ней 10%, так называемая компенсаторная величина, которая позволит исключить перенагрев двигателя в процессе работы.
3. Подбираем конденсаторы, учитывая необходимую мощность. Для удобства величины можно взять из таблицы, расположенной ниже.

Поскольку электрогенератор продуцирует электричество, нужно позаботиться о его заземлении. Отсутствие заземления и плохая изоляция может стать причиной не только быстрого износа прибора, но и представлять опасность для жизни.

Сам процесс сборки крайне прост: к двигателю поочередно подсоединяем конденсаторы, руководствуясь указанной схемой. В схеме отображена поочередность подключения, при этом емкость каждого последующего конденсатора аналогична предыдущему.

Это все, что нужно для получения маломощного генератора, способного снабжать электричеством электропилу, болгарку или циркулярку.

Этот вариант создания генератора самый простой и удобный, но имеет свои нюансы:

Во-первых, придется постоянно следить за температурой двигателя, не давая ему перегреваться.
Во-вторых, если КПД будет снижаться прямопропорционально продолжительности работы – это норма

Поэтому время от времени генератору нужно давать отдыхать, снижая его температуру до 40-45°С.
В-третьих, отсутствие автоматики заставит пользователя самостоятельно контролировать все процессы, периодически подсоединяя измерительные приборы к генератору (вольтметр, амперметр и тахометр).
Перед сборкой важно подобрать правильное оборудование, рассчитав его основные показатели и характеристики. Чертеж и схема значительно облегчат процесс работы.
Генератор на дровах или ветряной можно собрать подобным образом, однако для получения нужного напряжения на выходе потребуется достаточное количество энергоресурса.

Схема генератора из асинхронного двигателя

схема генератора на базе асинхронного двигателя

В фактически любой машине электрического типа, сконструированной по типу генератора, имеются 2 разные активные обмотки, без которых невозможно функционирование устройства:

1. Обмотка возбуждения, которая находится на специальном якоре.
2. Статорная обмотка, которая отвечает за образование электрического тока, данный процесс происходит внутри нее.

Для того, чтобы наглядно представить и точнее понять все процессы, происходящие во время функционирования генератора, наиболее оптимальным вариантом будет подробнее рассмотреть схему его работы:

1. Напряжение, которое подается от аккумулятора или любого иного источника, создает магнитное поле в якорной обмотке.
2. Вращение элементов устройства вместе с магнитным полем можно реализовать разными способами, в том числе и вручную.
3. Магнитное поле, вращающееся с определенной скоростью, порождает электромагнитную индукцию, благодаря чему в обмотке появляется электрический ток.
4. Подавляющее большинство используемых на сегодняшний день схем не имеет возможностей для обеспечения якорной обмотки напряжением, это связано с наличием в конструкции короткозамкнутого ротора. Поэтому, вне зависимости от скорости и времени вращения вала, питающие клеммы устройства все равно будут обесточены.

При переделывании двигателя в генератор, самостоятельное создание движущегося магнитного поля является одним из основных и обязательных условий.

Варианты использования

Теперь у вас есть генератор, что дальше?

• Установив генератор к бензопиле, можно получить небольшую электростанцию. Ее энергии хватит на освещение 2-х небольших комнат, работу компьютера и телевизора.

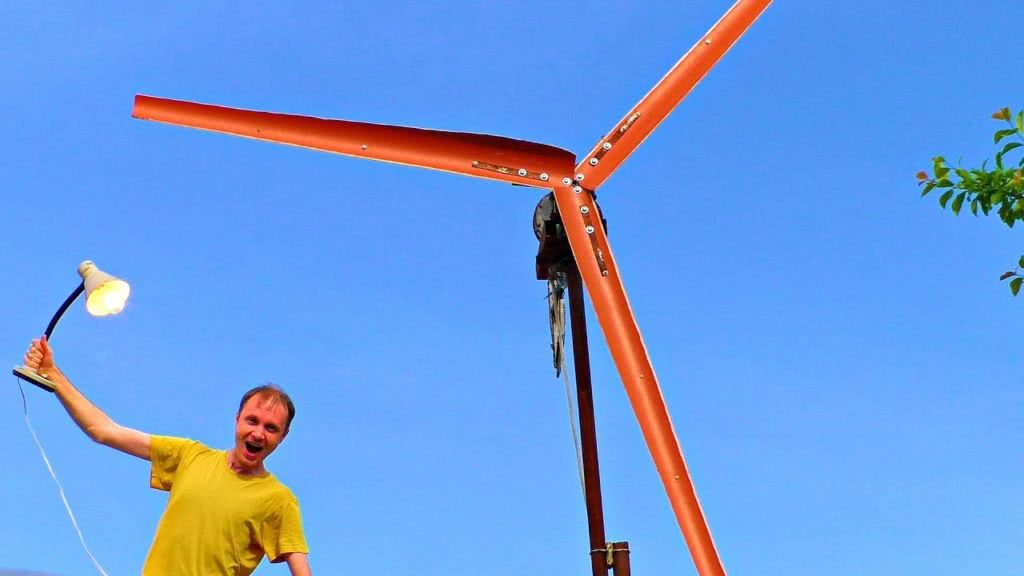

• Подключить к гидротурбине, которую можно установить в домашний водопад или быстрый ручей.

А можно установить ветрогенератор для получения механической энергии, которую можно переработать в электрическую. Можно использовать генератор из асинхронного или коллекторного двигателя. Это безопасный альтернативный источник питания, который запускается при ветре 2-3 м/с. Максимальное КПД можно получить при 9-10 м/с.

Однако для домашнего потребления достаточно будет силы ветра 4 м/с, тогда вы получите:

• При 0,15-0,20 кВт можно осветить комнаты и посмотреть телевизор.
• При 1-5 кВт подключить компьютер, стиралку, холодильник.
• При 20 кВт даже запустить отопление.

Рекомендуется устанавливать ветряк на три лопасти, он считается самым эффективным. Для установки понадобится прочный железный прут – он послужит опорой. На него устанавливается генератор, ротор и лопасти. Также нужно предусмотреть защитный кожух для генератора от непогоды.

Подвижная часть ветряка крепится на шарнирах. Затем крепится мачта – так, чтобы вся конструкция была устойчива. По мачте прокладывается провод к генератору, другой конец крепится к щитку. После чего подключается контроллер, аккумулятор и инвертор.

Подробнее о том, как сделать ветрогенератор из стиральной машины, читайте в следующей статье.

Как выбрать и переделать двигатель стиральной машины в генератор

Как своими руками сделать генератор из электродвигателя? Непросто. Понадобится терпение, а также возможность изготовить некоторые детали на токарном станке.

Из обычного асинхронного мотора стиральной машинки-автомат мощностью 170-180 Вт возможно создать генератор мощностью 1,5 кВт. Лучше использовать движок от стиральной машины «Вятка» и других моделей советского производства, поскольку они более мощные.

Инструменты и детали

Также для работы понадобятся:

• неодимовые магниты размером по 20, 10 и 5 мм – всего 32 штуки;
• выпрямитель;
• клей;
• токарный станок;
• наждачная бумага;
• холодная сварка;
• ножницы;
• плоскогубцы, отвертки.

Порядок выполнения работ

Магниты можно купить либо в специализированных магазинах, либо в интернете. Если у вас дома нет токарного станка, заказать изготовление деталей можно у знакомого мастера.

1. Нужно переделать ротор асинхронного двигателя, чтобы можно было установить магниты. Для этого снимаются сердечники, их часть срезается на токарном станке на глубину 2 мм.
2. Для установки магнитов нужно проделать в сердечнике пазы на глубину 5 мм.

Подготовка сердечников завершена. Теперь нужно посадить на места магниты. Для этого из куска жести изготовьте покрытие для сердечника. Этот шаблон должен точно соответствовать расположенным отверстиям. Поэтому вырезайте кусок в точности по диаметру сердечника, с отверстиями в нужных местах.

Установка магнитов и пошаговая сборка генератора

Рассмотрим, как переделать двигатель в самодельный генератор.

Расположите магниты на полоске приклеенной жести – на равном расстоянии. Магниты также крепятся на суперклей

Важно, чтобы все они располагались ровно, без наклона. Поскольку магниты достаточно сильные и могут соскакивать во время работы, надевайте защитные очки.

После того, как шаблон с магнитами расположен на роторе, заполните все пробелы между ними холодной сваркой

Для этого хорошо разомните состав и замажьте все пространство. Можно также заполнить расстояние между магнитами эпоксидной смолой.
Используя наждачную бумагу, зачистите поверхность ротора до полной гладкости. Для удобства можно зажать его в тиски.
Проверьте болты корпуса и подшипник, возможно, их нужно поменять на новые.

Работа по переделке закончена. Вы изготовили генератор из двигателя прямого привода. Можно приступать к проверке самодельного прибора.

Правила эксплуатации асинхронного ветрогенератора

Такой ветряк обладает рядом особенностей, которые нужно учитывать при эксплуатации:

• Будьте готовы, что КПД готового устройства будет постоянно колебаться (в пределах 50%). Устранить этот недостаток невозможно, это издержки процесса преобразования энергии.
• Позаботьтесь о качественной изоляции, а также заземлении ветрогенератора. Это обязательное требование безопасности.
• Сделайте кнопки для управления устройством. Это значительно упростит его использование в дальнейшем.
• Кроме того, предусмотрите места для подключения измерительных приборов. Это обеспечит вас данными о работе вашего агрегата, позволит проводить диагностику.

От теории к практике

Давайте построим ветрогенератор от двигателя. Для простого понимания прилагаются инструкции к схеме и видео. Вам понадобится:

• Устройство для передачи энергии ветра на ротор;
• Конденсаторы для каждой обмотки статора.

Сложно сформулировать правило, по которому вы можете подобрать устройство, чтобы поймать ветер в первый раз. Здесь следует руководствоваться тем, что когда оборудование работает в режиме генератора, частота вращения ротора должна быть на 10% выше, чем при работе в качестве двигателя. Нужно включить неноминальную частоту, но на холостом ходу. Пример: номинальная частота составляет 1000 об / мин, а в режиме холостого хода 1400. Далее, для выработки электроэнергии необходима частота около 1540 об / мин.

Выбор конденсаторов для емкости производится по формуле:

С — желаемая мощность. Q — частота вращения ротора в оборотах в минуту. П — число «пи», равное 3,14. f — частота фазы (постоянная для России, равная 50 Гц). U — напряжение сети (220, если одна фаза и 380, если три).

Пример расчета : трехфазный оборот ротора при 2500 об / мин. Тогда C = 2500 / (2 * 3,14 * 50 * 380 * 380) = 56 мкФ.

Как подключиться?

Рассмотрим, как создать генератор асинхронного двигателя, например трехфазный двигатель:

1. Соедините вал с устройством привода ротора за счет энергии ветра;
2. Подключите конденсаторы по треугольной схеме, подключите вершины к концам звезды или вершинам треугольника статора (в зависимости от типа подключения обмотки);
3. Если на выходе требуется 220 вольт, необходимо подключить треугольную обмотку (конец первой обмотки — с началом второй, с концом второй — с началом третьей, с концом третьей — с началом первой);
4. Если вам необходимо питание устройств напряжением 380 В, схема «звезда» подойдет для подключения обмоток статора. Для этого подключите начало всех обмоток и соедините концы с соответствующими емкостями.

Подробные инструкции о том, как сделать однофазный ветрогенератор малой мощности своими руками:

1. Снимите электродвигатель со старой стиральной машины;
2. Определите рабочую обмотку и подключите к ней параллельный конденсатор;
3. Вращайте ротор с силой ветра.

Оказывается, ветряная мельница, как и кино, подаст 220 вольт.

В случае электрических устройств, работающих на постоянном токе, установка выпрямителя дополнительно требуется. А если вас интересует контроль параметров источника питания, установите амперметр и вольтметр на выходе.

Принцип работы

Генератор вырабатывает электрическую энергию при условии, что количество оборотов ротора несколько выше синхронной скорости. Самый простой тип вырабатывает порядка 1800 об/мин., учитывая, что уровень его синхронной скорости становится 1500 оборотов.

Его принцип действия основывается на переработке механической энергии в электроэнергию. Заставить ротор вращаться, и производить электричество можно с помощью сильного крутящегося момента. В идеальном варианте – постоянный холостой ход, который способен поддерживать одинаковую скорость движения.

Все виды моторов, работающие от силы непостоянного тока, называются асинхронными. У них магнитное поле статора кружится скорее, чем поле ротора, соответственно направляя его в сторону своего движения. Чтобы изменить электромотор на функционирующий генератор понадобится повысить скорость передвижения ротора, чтобы он не следовал за магнитным полем статора, а начал двигаться в другую сторону.

Получить подобный результат можно, подключив прибор к электросети, конденсатор с большой емкостью или целую группу конденсаторов. Они заряжаются и скапливают энергию от магнитных полей. Фаза конденсатора имеет заряд, который противоположен источнику тока мотора, из-за чего происходит замедление работы ротора, и начинается выработка тока статорной обмоткой.

Похожие записи:

Ремонт оборотов болгарок своими руками Как сделать багажник-палатку на автомобиль своими руками Изготавливаем плоскорез фокина Как сделать клетку для перепелов своими руками Поделки из гипса для сада и дома своими руками Осциллограф на ардуино для компьютера
