Шлифовальный станок или точило из движка стиралки

После того, как с электрическим подключением закончено, и двигатель стиральной машины ожил, можно приступать к изготовлению самоделок. Самая распространенная – небольшое точило. Если использовать круг от болгарки, можно резать пластиковые трубы, алюминиевый уголок.

Можно приспособить двигатель для работы в роли шлифовальной машины, для этого на вал помещается круговая насадка с мелкой или крупной шкуркой. Список работ выглядит следующим образом:

  1. Двигатель должен быть надежно закреплен. Удобнее всего это сделать на небольшой доске, которую затем легко разместить на столе, верстаке, любой удобной поверхности.
  2. Крепить электродвигатель старой стиральной машины можно на уголки или круговыми хомутами из полоски оцинкованной стали. Для компенсации вибрации и электроизоляции в последнем случае подкладывают резину между двигателем и крепежом.
  3. Асинхронные двигатели от старых барабанных стиралок имеют открытую конструкцию, куда попадает пыль, влага, опилки. Это может вызвать замыкания и сбои самого различного типа. Поэтому при креплении самый выгодный вариант – целиком «обнять» двигатель полосой оцинкованной стали.

Подсоединить патрон или место посадки шлифовального камня, круга для болгарки, насадки для шлифовки можно несколькими способами.

  1. Нарезать резьбу посадки зажимного патрона непосредственно на валу.
  2. Сварить переходник из нескольких труб разного диаметра. На одной стороне рассчитывают посадку шлифовального круга, на другой — внутренний диаметр трубки должен соответствовать габариту вала. Данную часть переходника разогревают, набивают на вал, после остывания части очень плотно и надежно соединяются.

Стоит отметить, что зажимной патрон для дрели является самым привлекательным вариантом, если только не хочется сделать точило с камнем. В него легко поместить практически любой инструмент: сверло, фрезу, шлифовальную круглую головку, насадку с проволочной щеткой для сдирания краски, войлочный блок. Нет сложности и в изготовлении переходника для круга болгарки.

https://youtube.com/watch?v=hgt6mE44huE

Такой станок может собрать даже начинающий домашний мастер и использовать в самых разных целях. Главное – правильно выполнить подключение двигателя и потратить некоторые усилия на формирование надежного крепления рабочего агрегата.

Способы проверки

Существует два способа, позволяющих самостоятельно проверить исправность двигателя стиральной машинки. Для того чтобы суметь ими воспользоваться, вам нужно иметь хотя бы элементарное представление об устройстве двигателя и о том, как происходит его питание. В интернете можно найти множество схем, которые в доступном виде отображают эту важную информацию.

  • Первый способ проверки предполагает подачу напряжения на стартерную и роторную обмотки двигателя, предварительно произведя поочередное соединение этих элементов. Недостаток данного способа заключается в том, что он не гарантирует 100%-го результата, так как, даже если двигатель будет вращаться под напряжением, это не значит, что он будет исправно функционировать при разных режимах работы стиральной машины.
  • Второй способ потребует специального оборудования, а именно автотрансформатора мощностью от 500 ватт. При помощи этого прибора нужно запитать присоединенные обмотки стартера и ротора. Этот метод более безопасен, так как позволяет держать под контролем скорость оборотов.

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

  • электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
  • электрическая дрель с набором сверл;
  • шуруповерт или фигурная отвертка;
  • угловая шлифмашина;
  • паяльник на 100 Вт;
  • маленькая стамеска;
  • угольник с одним из углов на 90 градусов;
  • штангенциркуль;
  • чертежный циркуль;
  • чертежный карандаш и рулетка;
  • ножницы по металлу;
  • настольные тиски;
  • отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

  • модель советского электродвигателя от стиральной машины с конденсаторами;
  • тумблер на нагрузку до 1.0 кВт;
  • шнур с розеткой длиной 2 метра;
  • маленький точильный камень с диаметром посадочного отверстия 32 мм;
  • плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
  • фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
  • брус размером 60х60 мм и высотой 0.2 метра;
  • саморезы по дереву на 50 и 20 мм с прессшайбой;
  • оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
  • резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

  • самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
  • рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
  • мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
  • если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
  • двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Типы двигателей стиральных машин

Все мы знаем, что барабан в стиральной машине запускается двигателем. Обычно для разгона барабана используют обыкновенную ременную передачу. Среди преимуществ такого способа чаще всего называют более мягкий ход барабана, за счет естественной амортизации. Кроме этого замена ремня занимает максимум 20 минут, и стоит не дорого.


Ременной привод достаточно прост в использовании, если вы найдете такой моторчик, то сделать самоделку будет намного проще.

Каждый тип двигателя обладает преимуществами и недостатками, а также сильными и слабыми сторонами. Рассмотрим особенности основных трех типов.

Асинхронный

В таком моторе два рабочих агрегата — неподвижный статор и вызывающий вращение барабана ротор. При этом скорость вращения мотора может достигать 2800 оборотов в минуту.

Слабое место таких моторов – снижение вращающего момента. Из-за этого барабан начинает буквально «ходить-ходуном» и раскачиваться.

Преимущества асинхронных двигателей:

  • простота конструкции и обслуживания (главное, не забывать смазывать мотор и менять подшипники);
  • низкая шумность;
  • бюджетная стоимость.

Среди основных недостатков:

  • громоздкий мотор;
  • низкий коэффициент полезного действия;
  • «корявые» электросхемы, неудобные при перепайке.

Такие двигатели чаще всего используют в недорогих моделях, не отягощенных «умной» электроникой.

Коллекторный двигатель

Сегодня коллекторные двигатели почти полностью заменили асинхронные. Почти 90 процентов всех бытовых стиральных машин оснащены именно таким типом двигателя.

И это не удивительно, ведь такие моторы более универсальные, они могут работать как от переменного, так и от постоянного тока.


Такие двигатели состоят из трех основных элементов: статора, коллекторного ротора и тахогенератора или генератора скорости вращения.

Кроме того, в конструкции предусмотрены специальные щетки для контакта ротора с мотором (обычно их две). Их необходимо периодически менять, так как они стачиваются о коллектор.

Двигатель коллекторного типа имеет ряд преимуществ:

  • компактные габариты;
  • большой пусковой момент;
  • не зависит от частоты электросети;
  • более плавное управление оборотами, в этом случае вращение регулируется контролем за напряжением.
  • универсальность;
  • простая и доступная управляющая электросхема;

Читать также: Редуктор для газового баллона кислород

Среди минусов можно отметить:

  • невысокий срок службы;
  • необходимость периодической замены щеток;
  • высокая шумность.

Современные моторы с прямым приводом

Для стиральных машин нового поколения используются моторы, которые работают без ременного привода. В таких моторах привычный нам шкиф заменяет специальная муфта, которая соединяет вал ротора напрямую с осью барабана без ремня.

В конструкцию прямого привода входит инверторный бесщеточный мотор, в котором частота вращения задается электромагнитными волнами. Она способна определять нагрузку от стираемого белья и в зависимости от этого изменять потребляемую мощность.

Эта технология считается одной из самых передовых, приводы такого типа используют ведущие производители стиральных машин, такие как Haier, Bosсh, AEG, Samsung и Whirpool.


Внешне такой прямой двигатель чем-то напоминает асинхронный, однако, принцип работы его совершенно иной. В этом случае используется управляющая схема трехфазного инверторного типа.

Моторы такого типа обладают рядом преимуществ:

  • удобное расположение и отсутствие лишних деталей;
  • износостойкость и простота замены элементов;
  • компактность;
  • низкий уровень колебания машинки;
  • Высокий КПД;
  • отсутствие ремня и щеток, требующих регулярного обслуживания;
  • относительная бесшумность.

Такие моторы существенно увеличивают общую стоимость бытовой техники. Связано это, прежде всего со сложной системой управления электросхемы такого двигателя.

Щетки для стиральной машины

Для чего нужны щетки? Освежим в памяти конструкцию традиционного коллекторного мотора. Статор неподвижен, вращается ротор.

На его коллектор (контакты обмоток) необходимо подавать напряжение с неподвижных проводов, расположенных на корпусе. Для этого используются так называемые щетки: подвижные контакты, которые плотно прижимаются к коллектору ротора.

Ламели коллектора могут быть медными, латунными, бронзовыми. В общем, из металла с хорошей электропроводностью и коррозийной защитой. Щетки по определению должны иметь меньшую твердость, нежели коллектор, иначе дорогостоящий узел электромотора быстро износится. Из чего же их делают?

Все материалы получены на графитовой основе.

  • медно-графитовые;
  • угольно-графитовые;
  • электрографитовые.

Еще применяется чистая медь (для проводников и сопряжения графита с проводом), а также сталь. Из нее изготавливают подпорные пружины.

Принципиальной разницы в прочности или стойкости нет. Материал подбирается исходя из предпочтений производителя моторов. Срок службы при интенсивной эксплуатации машинки – порядка 5 лет. Чем реже вы включаете мотор – тем дольше проживут щетки. Срок хранения в неподвижном состоянии неограничен.

Привязывать электродвигатель (а соответственно его комплектующие) к бренду стиральной машины, нет смысла. Моторы являются законченными электроустановками, и могут поставляться на завод, производящий бытовую технику, откуда угодно.

Это говорит о том, что щетки надо искать по каталогу расходников электромотора, а не стиральной машины. Вернемся к щеткам.

Как видно на упаковке, один и тот же комплект подходит сразу к пяти торговым маркам, выпускающим стиралки. Это означает, что электромотор на все эти образцы техники, устанавливается единой конструкции (а возможно и производителя).

Для чего пригодится самодельный наждак?

Рынок предлагает пользователю огромный выбор инструментов. Приобрести новый наждачный станок сегодня не проблема. Охладить пыл может только высокая стоимость оборудования. Если у вас в наличии старая стиральная машина-автомат с работающим мотором, тогда нет смысла переплачивать.

Для чего нужно самодельное приспособление:

Что нужно для создания наждака из мотора стиральной машины?

Вы полны энтузиазма и готовы взяться за работу? Сначала ознакомьтесь с устройством точильного аппарата. В него входят:

Все, кроме наждачного круга, можно найти в старой стиральной технике. Круг купите новый. Его абразивность зависит от ваших личных предпочтений.

Какой двигатель подходит для работ?

Обороты двигателя для домашнего наждака должны приравниваться к заводским условиям. Оптимальные значения 1000–1300 оборотов в минуту. Мощность также имеет значение. У профессиональных машин значение достигает 150–450 Вт, для домашних достаточно будет 150–200 Вт.

Состояние абразивного элемента зависит от скорости вращения. Чем она выше, тем плотнее должен быть круг. Иначе он быстро распадется. Рекомендуется брать моторы из таких моделей: «Омь», «Волга», «Рига» или «Вятка».

Мы разобрались с элементами точильного инструмента. Теперь приступаем к воплощению задуманного.

Как сделать фланец своими руками?

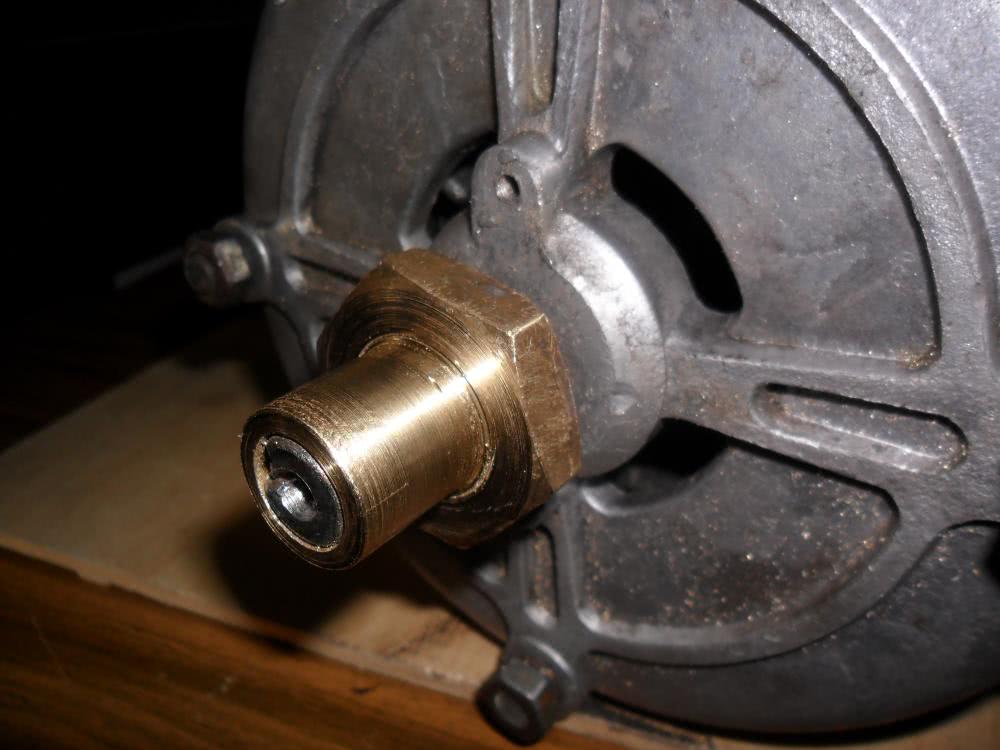

Самая сложная задача всего проекта — насадка точила на вал мотора от стиралки. На валу нет нужной резьбы, а его диаметр не подходит к отверстию камня. Чтобы устранить несовпадение, необходимо изготовить насадку на электродвигатель.

С одной стороны переходник имеет отверстие для насадки на вал, с другой — фланец с резьбой для установки заточного круга. Изготавливается он с помощью токарного станка. Заранее подготавливается чертеж с обозначениями размеров вала и диаметра внутренней части шлифовального камня.

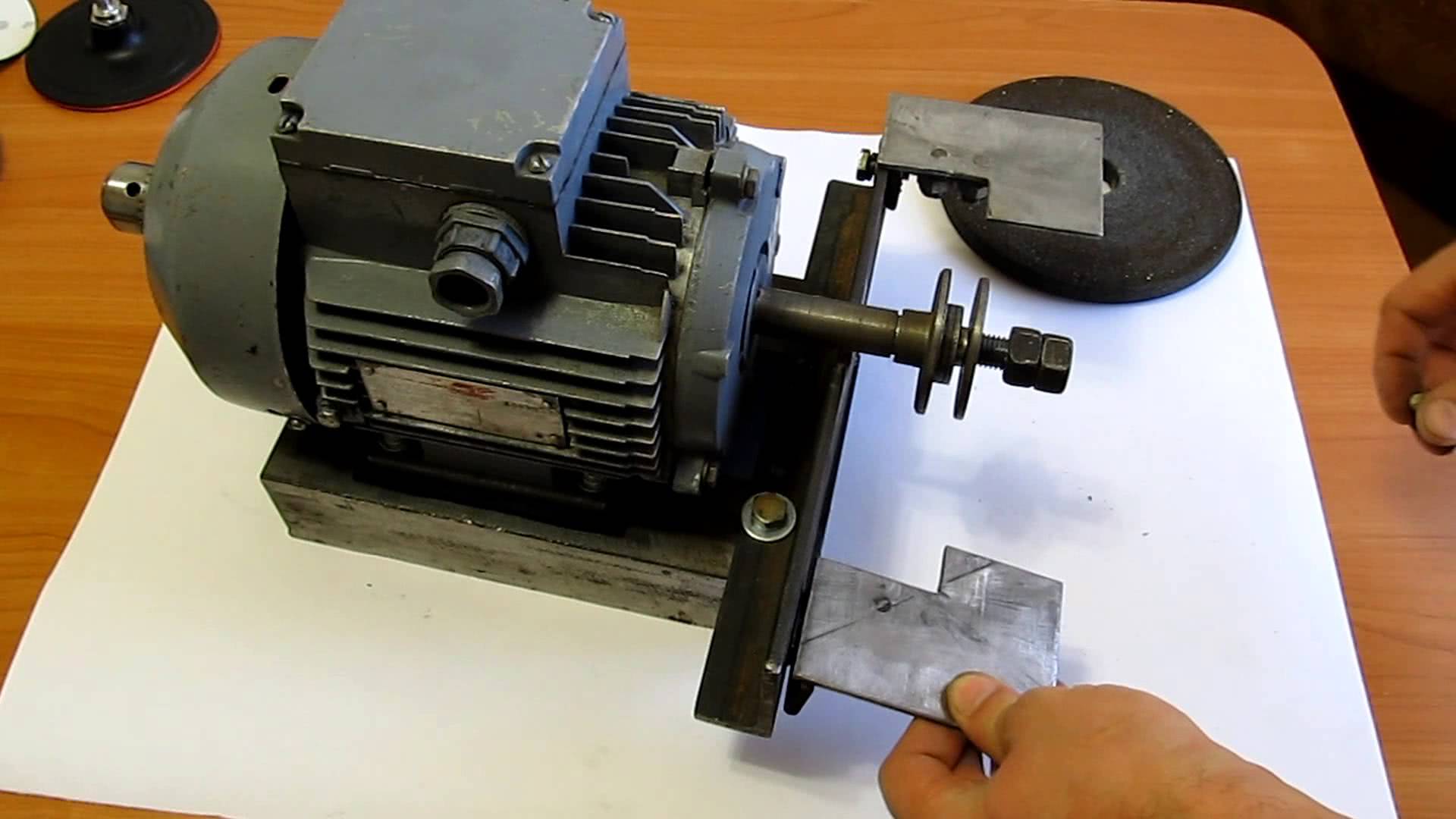

Оправка на двигатель готова. Осталось закрепить устройство гайкой и шайбой. Теперь можно надеть наждачный диск, который также закрепляется шайбой и гайкой. Можно создавать установки с двумя кругами.

Подключение мотора от стиральной машины

Для удачной работы самодельного аппарата важно правильно подключить двигатель с ременным приводом. Если у вас в эксплуатации была машинка-автомат, тогда от мотора исходят 6 проводов

Для подключения вам понадобятся только 4 из них. Как определить — какие? Путем прозвонки:

Определились? Теперь поступите так:

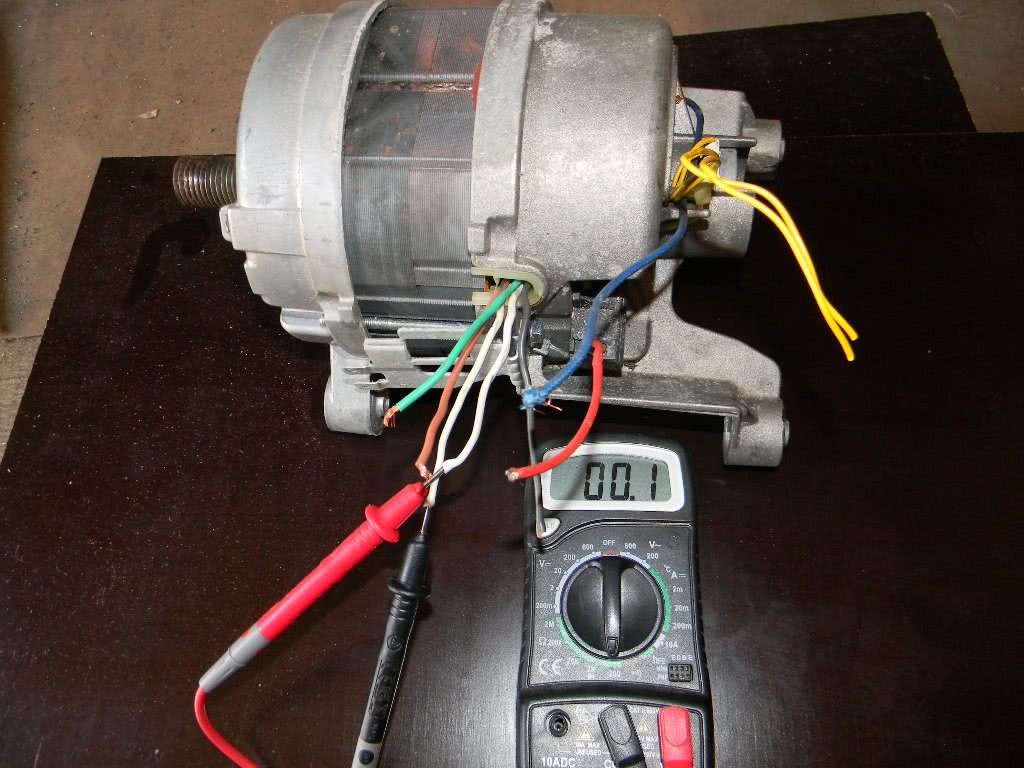

В моторе от советской машинки только 4 провода. Чтобы определить их назначение, также выполняется прозвон:

Как подключить кнопку, показано на картинке ниже. SB означает кнопка, ОВ — рабочая обмотка, ПО — пусковая.

Как поставить наждачный станок и сделать защиту?

Сборка конструкции окончена. Осталось установить устройство, чтобы оно не смещалось с места при работе. Облегчают задачу отверстия двигателя, которыми он крепился в корпусе стиралки.

Выберите удобную и устойчивую поверхность (стол, табуретку, верстак). Накройте ее металлическим листом.

Как закрепить аппарат для заточки резцов? Установите его сверху и закрепите болтами или дюбелями на поверхности. Следите, чтобы между креплениями не было зазоров, иначе вибрации не избежать. Для смягчения можно использовать резиновые прокладки.

В качестве защиты используют накладки из металла. Их размещают над кругом, чтобы избежать повреждений осколками и щепками.

Перед запуском устройства придерживайтесь наших рекомендаций:

Видео поможет вам справиться с самостоятельной сборкой точильной машины:

https://youtube.com/watch?v=rJitXcuxGrk

Подробная инструкция по изготовлению токарного по дереву из двигателя от стиралки, фото, видео

Токарный станок может пригодиться любому мастеру в домашних условиях. Но не всегда есть возможность приобрести готовый хороший агрегат.

Поэтому многие умельцы сооружают оборудование самостоятельно, тем более что для этого достаточно иметь небольшой набор инструментов и движок от стиральной машины. Это получается экономно и очень практично. Главное, знать несколько основных нюансов.

Можно ли его сделать?

Станок для бытового применения из двигателя стиральной машины является отличной альтернативой дорогому покупному оборудованию. Самоделка не будет иметь столько широких возможностей, но сможет выполнять все основные токарные функции. Такое оборудование легко обрабатывает заготовки из дерева и из мягких сортов металла.

Типы двигателей

Движки от стиральных машин бывают трех типов. Перед тем, как их применять для создания токарного станка следует внимательно изучить особенности каждого из двигателей.

Асинхронный

Данная разновидность движка может быть двух и трехфазной. Двухфазные двигатели применяются в старых машинках советского производства. Современные модели оснащены трехфазным двигателем. Перед использованием такой мотор достаточно смазать и можно приступать к изготовлению самоделки.

Коллекторный двигатель

Это мотор компактных размеров. Может работать от постоянного или переменного тока. Характеризуется управляемой частотой оборотов. К недостаткам можно отнести наличие щеток, которые быстро стираются. Но эти элементы при необходимости легко можно заменить.

Какие станки можно сделать на основе такого двигателя?

Из двигателя от старой стиралки можно сделать большое количество полезных приспособлений. Помимо различных станков это может быть: корморезка, бетономешалка, циркулярная пила и несколько полезных станков.

Фрезерный

Фрезер помогает быстрее и точнее выполнять различные работы по дереву в домашних условиях. Для изготовления подойдет коллекторный или асинхронный двигатель, который необходимо вытащить из машинки-автомата и зачистить.

После длительной работы в машинке на моторе могут быть отложения солей, от которых обязательно избавиться. Габариты будущего фрезерного станка напрямую зависят от размеров имеющегося движка.

Токарный

Токарный станок более сложное оборудование, но при этом изготовить его самостоятельно не составит труда. Достаточно иметь металлическую станину, которая дает повышенную прочность всем прикрепленным деталям. Наиболее простой вариант станка состоит из мотора, подручника и опорной бабки.

Шлифовальный

Перед началом сбора шлифовального станка, необходимо определиться, какие именно сменные насадки будут применять на практике. Ориентироваться необходимо на особенности процессов будущих обработок: насколько твердый будет материал, скорость, точность, длительность циклов. Двигатель подойдет со скоростью до 1500 об/мин с питанием от сети переменного тока в 220В.

Это наиболее простой в изготовлении станок, но чертежи все же рекомендуется подготовить заранее. Функциональности такого станка вполне хватает, чтобы обработать дюралевую заготовку. При этом двигатель от стиральной машины отличается тихой работой, что для станка будет еще одним преимуществом.

Точильный станок

Первое, на что стоит обратить внимание после осмотра отслужившей свой век домашней стиралки – двигатель. Мощности и оборотов у него вполне хватает для изготовления самодельного точила

Сложных доработок здесь не потребуется.

Для вала нужно сделать насадку-переходник, на которой будет крепиться точильный круг. Если на посадочном месте предусмотреть дополнительную «шейку» для отрезного круга, то вместе с точилом мы получим отрезной станок. Им можно резать не только пластиковые трубы, но и металл (арматуру, лист или уголок).

Как видно на фото, двигатель стиральной машины крепится к станине с помощью четырех скоб. Выключатель для него снят с той же самой стиралки. В качестве основания использован обычный обрезок толстой доски. Вариант получился вполне приемлемый, особенно если учесть его мобильность и простоту изготовления (не требуется сварка).

Вот еще один аналогичный вариант использования двигателя для установки точильного и отрезного кругов. Насадив на общий переходник, их зажимают гайкой с левой резьбой.

Как сделать наждак своими руками?

Для начала надо подобрать и снять рабочий двигатель от старой стиральной машины. Можно воспользоваться и стартерным электродвигателем от легковых автомобилей.

Хорошо подходят для создания самодельного наждака движки от стиральных машин старого типа, например, «Вятка», «Рига», «Сибирь» и т. д. На них установлены сравнительно мощные электрические двигатели в 180-350 Вт, которые к тому же имеют реверс. Запуск подобного электродвигателя осуществляется при помощи выключателей с пускателем.

Хотя на первый взгляд вся система самодельного наждака выглядит довольно просто, компоновка станка может доставить некоторые сложности.

Подключение двигателя стиральной машины.

Основной вопрос при создании такого агрегата: как насадить на валик двигателя шлифовальный круг? У многих типов электродвигателей от стиральных машин на валу нет никакой резьбы, а калибр его не совпадает с диаметром внутреннего отверстия круга.

Для того чтобы устранить эти несоответствия, на токарном станке делается специальная переходная деталь, которая имеет с одной стороны отверстие для насадки на вал двигателя, а с другой – фланец и цилиндрическую часть с резьбой, диаметр которой соответствует внутреннему отверстию шлифовального круга.

Электродвигатели от стиральных машин для самодельных наждаков обычно асинхронные. Для станка подходят экземпляры, которые имеют от тысячи до полутора тысяч оборотов в минуту. Если в наличии электродвигатель на 3 тыс. об./мин, то для прямой установки на его вал шлифовальный камень и переходник должны иметь высокую прочность. Можно использовать (если есть возможность) промежуточный вал и ременную передачу, чтобы убавить обороты, но это вызовет дополнительные расходы и усложнит конструкцию. Высокооборотные двигатели лучше всего подходят для полировочных работ.

Приемлемая мощность электродвигателей для самодельного наждака лежит в пределах от 200 до 400 Вт. Для домашнего заточного станка вполне хватает стандартного двигателя в 180 Вт от старой советской стиральной машинки. Количество его оборотов практически находится в пределах 1350-1370 об./мин, что вполне подходит для самодельного наждака. Эти двигатели обычно однофазные и имеют конденсаторный запуск. Можно применить и трехфазные экземпляры, их подключают к стандартной сети в 220 В через конденсатор. Если человек не знает, как это сделать, то можно обратиться за консультацией к специалисту.

Сборка устройства и меры безопасности

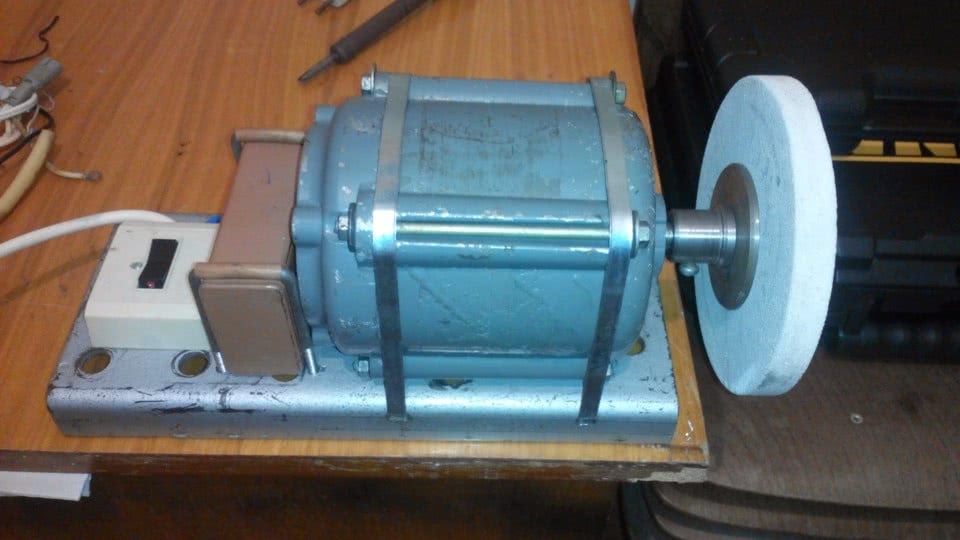

После сборки конструкции устройства надо установить прибор на верстак. Это можно сделать посредством кронштейна от стиральной машины. Его нужно прикрепить к верстаку при помощи болтов.

С другой стороны двигатель опирается на угол для поддержки его горизонтально. Этот угол имеет специальный вырез, который соответствует форме двигателя.

Можно уменьшить вибрацию прибора во время работы. Для этого надо надеть на уголок специальную окантовку, выполненную из куска резинового шланга.

Для соблюдения мер техники безопасности во время заточки надо изготовить для прибора металлический кожух. Его делают из листового металла толщиной 2-2,5 мм. Для этого нужно вырезать из металла полосу и свернуть ее полукольцом.

Под абразивным камнем надо установить кусок оцинкованного листового металла, который будет защищать от искр верстак в процессе работы аппарата.

Работы по заточке инструментов на самодельном наждаке надо выполнять в защитных очках и соблюдать все необходимые меры безопасности.

Можно изготовить специальные приспособления для точила. Нужно приготовить оргстекло толщиной 5 мм. Его прикрепить навесками к кожуху мотора. Это стекло должно откидываться на 180°.

Для удобства выполнения работ надо сделать подручник. Он необходим для упора обрабатываемого инструмента.

Если следовать данной инструкции, то можно самостоятельно изготовить электрический наждак, который будет успешно обрабатывать необходимые инструменты и прослужит очень долго. При работе прибора обязательно соблюдать меры безопасности.

Как сделать наждак своими руками? Наждак своими руками (чертежи)

Достаточно часто домашние мастера испытывают необходимость в использовании наждака. Он может потребоваться, когда затупились ножи или ножницы, а также другие режущие инструменты, требующие заточки время от времени. Приобретать такое оборудование многие специалисты не спешат по той причине, что оно стоит очень дорого. Не нужно говорить и о частных потребителях, которые используют подобное оборудование не столь часто, как профессиональные мастера.

Этапы создания наждака из двигателя стиральной машины своими руками

Чтобы создать наждак своими руками, необходимо правильно подключить его к сети, установить переходник на вал мотора для точильного диска и установить устройство на станину. Сделанный из стиральной машины надо покрасить и закрыть кожухом.

Фланец своими руками

Сделать фланец можно своими руками. Для этого требуется выполнить следующее:

  1. Для него используют стальную трубу, которая идеально подходит к валу двигателя. Обычно используют диаметр, равный 32 мм и длину не более 200 мм. Трубу нужно насадить на вал мотора и надёжно закрепить.
  2. Фиксацию выполняют при помощи сварки или с использованием болта.
  3. С внешней части нарезают резьбу для переходника, соответствующего диаметру вала.

Важно обеспечить, чтобы направление вращения диска было противоположным сделанной резьбе. В противном случае во время работы крепёжная гайка начнёт откручиваться

Для изготовления переходника потребуется токарный станок. Если нет возможности сделать самому, можно заказать изготовление детали у специалиста.

Подключение мотора

Чтобы правильно подключить провода электродвигателя, потребуется воспользоваться мультиметром. Если речь идёт о моторе автомате, то потребуется выполнить следующие действия:

  1. Из мотора будет выходить шесть проводов. Нужно найти ту пару, сопротивление которой равно 70 Ом. Они использоваться не будут. Эти провода необходимо изолировать. Обычно они имеют белый цвет.
  2. С помощью мультиметра выясняют, какие из оставшихся проводов парные.
  3. Провода от статора и щёток нужно соединить.
  4. Оставшиеся необходимо подсоединить к проводам электропитания.

Места всех соединений кабеля необходимо тщательно изолировать. После включения в розетку мотор должен начать работать. Теперь можно оценить исправность прибора.

У старых советских стиральных машин будет четыре провода. Чтобы провести подключение наждака своими руками, поступают следующим образом:

  1. Нужно выбрать парные провода. Для этого мультиметром проверяют каждые два из них, и выбирают такие, где сопротивление минимальное. Это те, которые соединены с рабочей обмоткой.
  2. Их подсоединяют к проводам питания.
  3. Делают выключатель (пусковой элемент). Один провод, идущий к нему, является пусковым, другой — рабочим.

Теперь электродвигатель подключён к электросети.

Защита на наждачный станок

В процессе работы из-за большой скорости вращения точильного диска будет много пыли. Чтобы предохранить механизм, потребуется кожух для защиты. Он также необходим в ситуации, если произойдёт поломка мотора. Кожух для защиты сможет спасти работника от травмы, если отломается деталь. Защита должна быть надёжной. Для её изготовления используют стальной лист толщиной 2,5 мм.

Важно предохранить точильный диск от поломки во время работы самодельного наждака. Наиболее частой причиной разрушения являются слишком сильно прижатые крепёжные шайбы

Рекомендуется между ними и кругом наждака ставить резиновые прокладки. Необходимо перед использованием убедиться в отсутствии на нём трещин.

При работе необходимо соблюдать правила безопасности. В частности, нужно стоять в стороне от вращающегося диска, чтобы в случае поломки осколок не попал в работника.

Наждак из двигателя от стиральной машины

Наждачный станок пригодится практически для любого хозяйства.

Он может быть изготовлен в простой способ – для этого достаточно приготовить двигатель от автоматической стиральной машинки в рабочем состоянии. Когда вы будете крепить точильный камень на двигатель, могут возникнуть некоторые трудности – отверстие камня может не совпадать с диаметром вала электрического мотора.

В таком случае нужно брать дополнительную деталь, которую нужно будет специально выточить. Этот переходник легко делается любым токарем, нужно только сообщить ему диаметр вала.

Помимо переходника, в наличии нужно иметь специальный болт, гайку, шайбу.

Резьба на гайке должна нарезаться зависимо от того, в какую сторону будет вращаться мотор.

Чтобы двигатель вращался по часовой стрелке, должна быть нарезана левосторонняя резьба, для вращения против часовой – резьба должна быть правосторонней.

Если делать наоборот, то в работе камень будет постоянно раскручиваться и слетать.

Может быть так, что у вас есть гайка, но направление резьбы – неподходящее. Тогда мы изменяем направление вращения. В этом случае мы меняем местами провода обмотки.

https://youtube.com/watch?v=vIsEjBnBU4s

Подключаем рабочую обмотку к сети 200 В, подключаем пусковую пару к рабочей катушке.

Второй конце на короткое время прикладываем к выводу обмотки. Коллекторный электрический мотор начнет двигаться в одну из сторон.

Когда места выводов пусковой обмотки сменятся, направление движения мотора поменяется на противоположное.

Направление вращения мотора можно изменить без использования конденсатора. Здесь после подключения рабочей обмотки к 220 В камень резко прокручиваем в нужную сторону.

После этого мотор запускается и станок начинает работать.

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.
