Гидроудар или как сделать бесплатный насос, используя энергию воды

Виды

Ученые предпринимают попытки устранить недостатки насоса в классическом исполнении. Например, ставится задача, как заставить работать гидротаран в стоячей воде, которая содержится в прудах, озерах и колодцах. Этим вопросом задались В. В. Марухин и В. А. Кутьенков. Они решили изменить существовавшую конструкцию – поставили отбойный клапан перед напорным, а место слива заглушили.

В этом случае отпадает необходимость обеспечивать выход всей воды из нагнетательной трубы. Появляется возможность погрузить устройство в стоячую воду. При этом сам пруд или озеро становится питающим резервуаром, а наклон нагнетательной трубы уже необязателен.

Гидротаран с одной ёмкостью большего объёма

Ее можно положить горизонтально, так как рабочее давление создается за счет глубины размещения насоса. Совсем убрать нагнетательную трубу в гидротаране Марухина нельзя. Ее назначение состоит в формировании направленного потока, обособленного от общей водяной массы и дающего гидроудар.

Авторы с помощью расчетов установили, что минимальная глубина, необходимая для работы такого оснащения, – 15 метров. Только при таких условиях будет действовать давление, которое заставит поток двигаться и обеспечит гидроудар.

Еще один изобретатель М. Н. Бурангулов представил научному сообществу свою версию подводного гидротарана – он отличается от аналогов повышенной производительностью. Гидравлический удар здесь используется максимально полно. Этот эффект достигается за счет особого устройства отбойного клапана.

Он состоит из двух дисков, один из которых жестко зафиксирован, а другой имеет возможность поворачиваться вокруг своей оси. Здесь добавлены дополнительные конструкционные элементы – шток, поршень. В такой системе отбойный клапан мгновенно закрывается, что делает удар от водяного столба мощнее, а КПД насоса в целом увеличивается.

Гидротаран Рогозина – еще одна разновидность приспособления для сбора природной жидкости. Особенным успехом разработки изобретателя пользовались в СССР. Рогозин предложил объединить гидротаран с турбиной, к которой подключен электрогенератор. Водоподъемное устройство в этом случае становится также источником энергии.

Турбина, соединенная с гидротараном, работает при таком течении, при котором функционировать самостоятельно она не способна

Но здесь следует особое внимание уделять тому, чтобы проходящая через отбойный клапан вода тут же освобождала место для снова подступившей порции жидкости

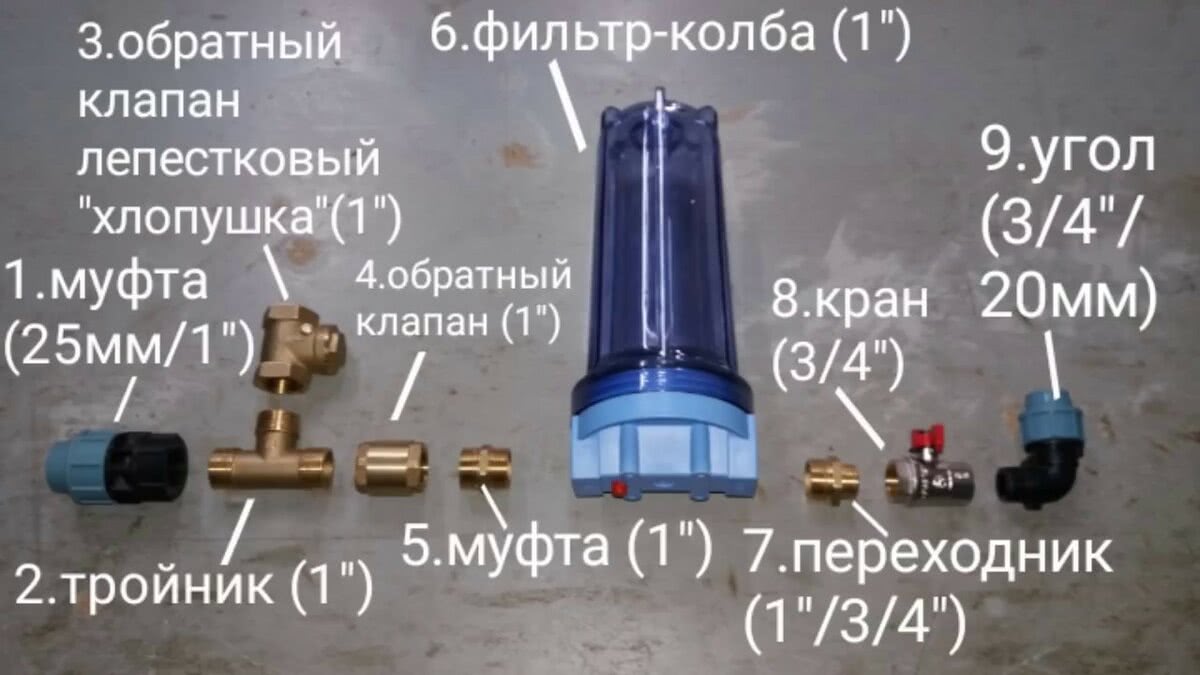

Сборка гидротарана: некоторые нюансы

Для удобства работы с гидротаранным насосом на первый обратный клапан стоит установить дополнительный кран, хотя можно обойтись и обычной заглушкой. Пока она закрыта, вода через насос проходить не будет. На фотопримере ниже можно увидеть уже собранную конструкцию, на которой сверху установлен расширитель.

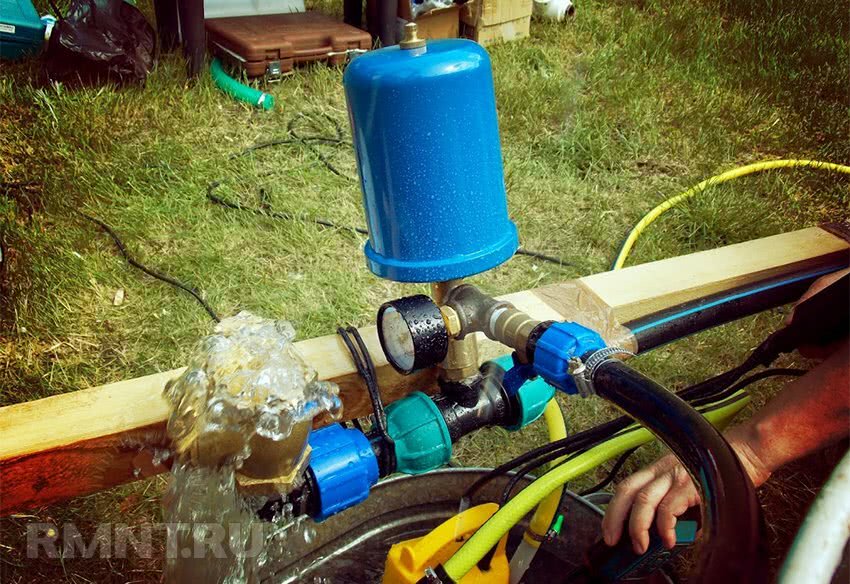

ФОТО: YouTube.comТак выглядит собранный гидротаран

Теперь стоит разобраться, по какому принципу он работает.

Принцип действия гидротаранного насоса

Подача воды в сам гидротаран производится по чёрному шлангу из резервуара. Если требуется забор из реки или озера, необходимо обустроить всё так, чтобы сам насос находился не менее, чем на метр ниже уровня поверхности воды. Если это условие не соблюдено, работать гидротаран не будет.

Поступающая вода проходит через обратный клапан, направленный вверх, попадая в расширитель, который помогает в перекачке. Далее она поступает через запорную арматуру в более тонкий шланг, по которому уже может подняться на более высокий уровень. Подобную систему можно использовать не только для полива, но и для душевой, если вода в реке достаточно чиста. А вот использование стационарного резервуара здесь будет нерентабельным. Часть воды будет вытекать на землю через обратный клапан, направленный вниз.

ФОТО: YouTube.comВода поступает через чёрный шланг на обратный клапан, направленный вверх

Далее можно увидеть верхнюю часть гидротарана и отходящий более тонкий шланг.

ФОТО: YouTube.comВода будет подаваться на более высокий уровень по тонкому шлангу

Первый запуск гидротаранного насоса

Если все необходимые параметры по уровням соблюдены, то при открытии первого обратного клапана (направление вниз) из него толчками начнёт вытекать вода. Именно эта пульсация и позволяет перекачивать жидкость на более высокий уровень. Если гидротаран расположить возле реки или озера, эти излишки будут стекать обратно в водоём.

При необходимости использования подобного насоса для летнего душа стоит продумать отвод воды в сторону. В противном случае вытекающая из клапана и стекающая в реку вода будет поднимать грязь. А мыться под таким душем вряд ли кому понравится.

ФОТО: YouTube.comЕсли вывернуть заглушку первого обратного клапана, гидротаран начнёт работать

Рассмотренный сегодня пример представлен лишь для того, чтобы читателю стал понятен принцип работы гидротарана, поэтому и в качестве водоёма была использована обычная металлическая ёмкость.

ФОТО: YouTube.comЗабор воды гидротараном из подобного резервуара нерентабелен – половина окажется на земле

Принцип действия

Этот механизм действует при помощи запаса механической работы, содержащегося в воде, текущей по трубе. В оригинальном приборе Монгольфье, устроенном в Сен-Клу, близ Парижа, вода притекает по длинной трубе AB{\displaystyle AB} (рис. 1) из невысоко расположенного пруда и может свободно вытекать через край K{\displaystyle K}, пока клапан V{\displaystyle V} опущен.

Рис. 1. Гидравлический таран Монгольфье

С того момента, как вода, наполняющая AB{\displaystyle AB}, получила возможность течь, работа силы тяжести пойдет на увеличение её скорости до некоторой наибольшей величины, обусловленной высотой h{\displaystyle h} уровня воды в пруде над отверстием K{\displaystyle K}, размерами и свойством (см. ниже) трубы AB{\displaystyle AB}. Вместе с тем будет возрастать и гидравлическое давление воды на нижнюю поверхность клапана V{\displaystyle V}, вес которого так подобран, чтобы он поднялся и закрыл выходное отверстие, как только скорость воды в трубе достигнет своей наибольшей величины. В этот момент гидростатическое давление воды на внутреннюю поверхность трубы AB{\displaystyle AB} и её продолжения CS{\displaystyle CS} станет возрастать, так как движение воды будет замедляться, пока весь запас работы, заключенный в её массе в виде живой силы, не истратится на растяжение этих стенок, на сжатие самой воды и на внутреннее трение. Но часть этих стенок сделана подвижною: в колоколообразном придатке S{\displaystyle S} замкнуто водой некоторое количество воздуха и помещены клапаны W{\displaystyle W}, открывающиеся в колокол R{\displaystyle R}, тоже содержащий воздух над водой и снабженный подъемной трубой DE{\displaystyle DE}. Поэтому после закрытия клапана V{\displaystyle V} живая сила воды начинает сжимать воздух в S{\displaystyle S}, пока не поднимутся клапаны W{\displaystyle W}; тогда вода станет входить в R{\displaystyle R}, частью сжимать находящийся в нём воздух, а частью подниматься по трубе DE{\displaystyle DE} на высоту H{\displaystyle H}. На все это скоро истратится вся живая сила воды, давление в R{\displaystyle R} перевесит давление в S{\displaystyle S}, клапаны W{\displaystyle W} закроются, V{\displaystyle V} откроется, и весь процесс начнется снова. Возрастание давления будет тем больше, чем быстрее захлопывается клапан V{\displaystyle V} и чем неподатливее стенки сосуда, заключающего воду в движении. Такого «гидравлического удара» тщательно стараются избегать при устройстве водопроводов, чтобы не лопались трубы, поэтому Монгольфье и устроил колпак S{\displaystyle S}; упругая податливость воздуха, в нём заключенного, ослабляет силу удара; воздух же в колпаке R{\displaystyle R} служит регулятором для трубы DE{\displaystyle DE} и поддерживает в ней движение воды в тот период, когда клапаны W закрыты. При повышенном давлении в воде растворяется больше воздуха, чем при атмосферном давлении, поэтому количество воздуха в S{\displaystyle S} и R{\displaystyle R} уменьшалось бы во время непрерывной работы. Чтобы пополнять эту убыль, служит клапан H{\displaystyle H}, отворяющийся внутрь: как только клапаны W{\displaystyle W} захлопнутся, упругость воздуха в S{\displaystyle S} заставит воду в CBA{\displaystyle CBA} отхлынуть назад; с приобретенною скоростью она перейдет своё положение равновесия и произведет на очень короткое время под S{\displaystyle S} давление, меньшее атмосферного. В этот момент через H{\displaystyle H} входит немного воздуха.

В продаже существуют готовые типы таран, английские фирмы Дулас, французские Декер и др. При испытании в Парижской консерватории искусств и ремёсел таран, устроенные Декером (Decoeur), дали полезное действие от 0,6 до 0,9. На рисунке 2 видны особенности его устройства: оба клапана расположены один над другим и снабжены пружинами и винтами, чтобы регулировать их натяжение во время самой работы, изменяя число ударов от 40 при падении в 0,3 м до 220 при падении в 2 м; высота подъёма во всех опытах была 9м 15 см.

Рис. 2. Гидравлический таран Декера

При впускании воздуха через боковой клапан, не изображённый на рис. 2, таран работает без шума, но полезное действие и наибольшая возможная высота подъёма уменьшаются. Хорошие результаты действия Таранa настолько зависят от своевременного закрывания выпускного («стопорного») клапана, что для больших машин Персалль (Pearsall) нашёл выгодным устроить для этой цели особую машину, приводимую в движение сжатым воздухом из-под колпака. Такой тип Таранa действует совершенно плавно, дает большой коэффициент полезного действия и может быть устроен в больших размерах. На том же принципе, Персалль устраивает гидравлический Таран для получения струи сжатого воздуха.

Гидротаран. Насос, качающий воду для полива без электричества и топлива

Мы привыкли, что для того, чтобы перекачать воду – нужен насос с питанием от электричества или мотопомпа (на бензиновом двигателе). Но, оказывается, можно поднять на высоту или перекачать приличные объемы воды и без потребления энергоносителей. Что для этого нужно? Простое и гениальное устройство – гидротаран. А так же постоянный перепад уровня воды в месте установки этого насоса.

Гидротаран — простое устройство-насос, не потребляющее электроэнергии

При большом напоре воды (например, в горной речке), некоторые модели гидротаранов способны поднимать воду вверх на 40-50 м. Нет, это не вечный двигатель. Это лишь грамотное использование законом гидравлики. Смотрим устройство гидротарана:



Схема и описание гидротарана. Если кратко, то это простое устройство работает так: вода, при своем течении на перепаде высот создает напор в трубе, закрывая один клапан и открывая другой. При открытии нагнетательного клапана и наполнении воздушной емкости, создается понижение давления в системе, которое открывает основной (отбойный) клапан с кратковременным вытеканием воды. Но этот клапан быстро закрывается – и появляется гидроудар. Т.к. жидкость не сжимается – она открывает напорный клапан, наполняя трубу для перекачивания. Цикл повторяется.

На этой анимации более понятен принцип работы. Т.е. мы забираем тот поток воды, который выходит с воздушной емкости. Он гораздо меньше того, что показан справа на схеме, но вода в нем под пульсирующим давлением, и способна подняться на приличную высоту. Гидротаран не вечный двигатель – это устройство лишь преобразует кинетическую энергию потока воды через гидроудар в другой поток воды.

На западе это устройство известно под названием ram-pump (таранный насос). В СССР достаточную известность получили разработки гидротаранов Рогозина Г.В. Под его началом в Кыргызстане изготавливалось много подобных насосов и устанавливались в каналах и горных реках для подъема воды для полива на полях:

И сейчас некоторые производители продолжают выпуск подобных установок для мелиорации и водоснабжения, основываясь на наработки советского инженера Рогозина:

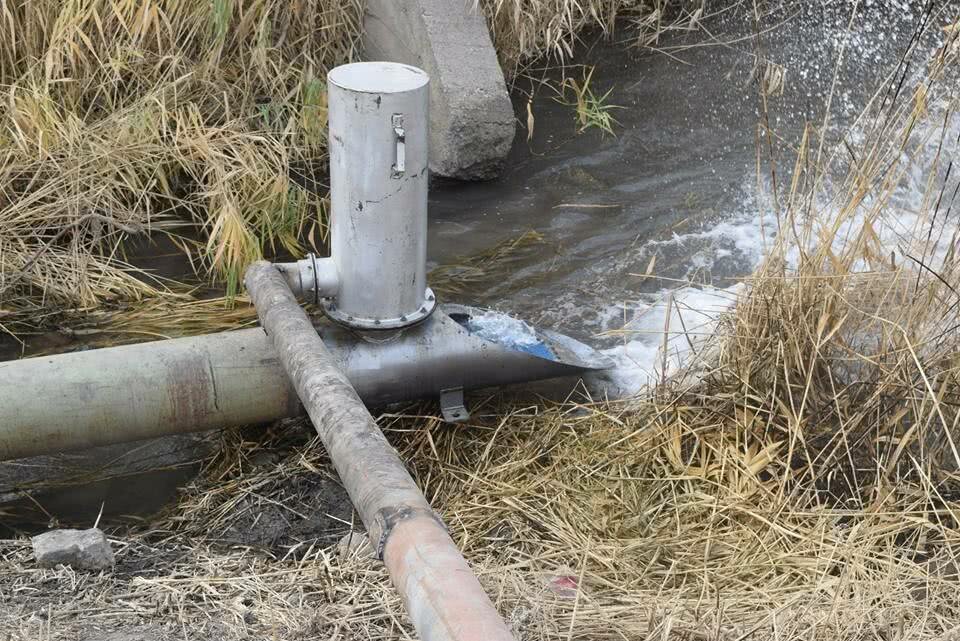

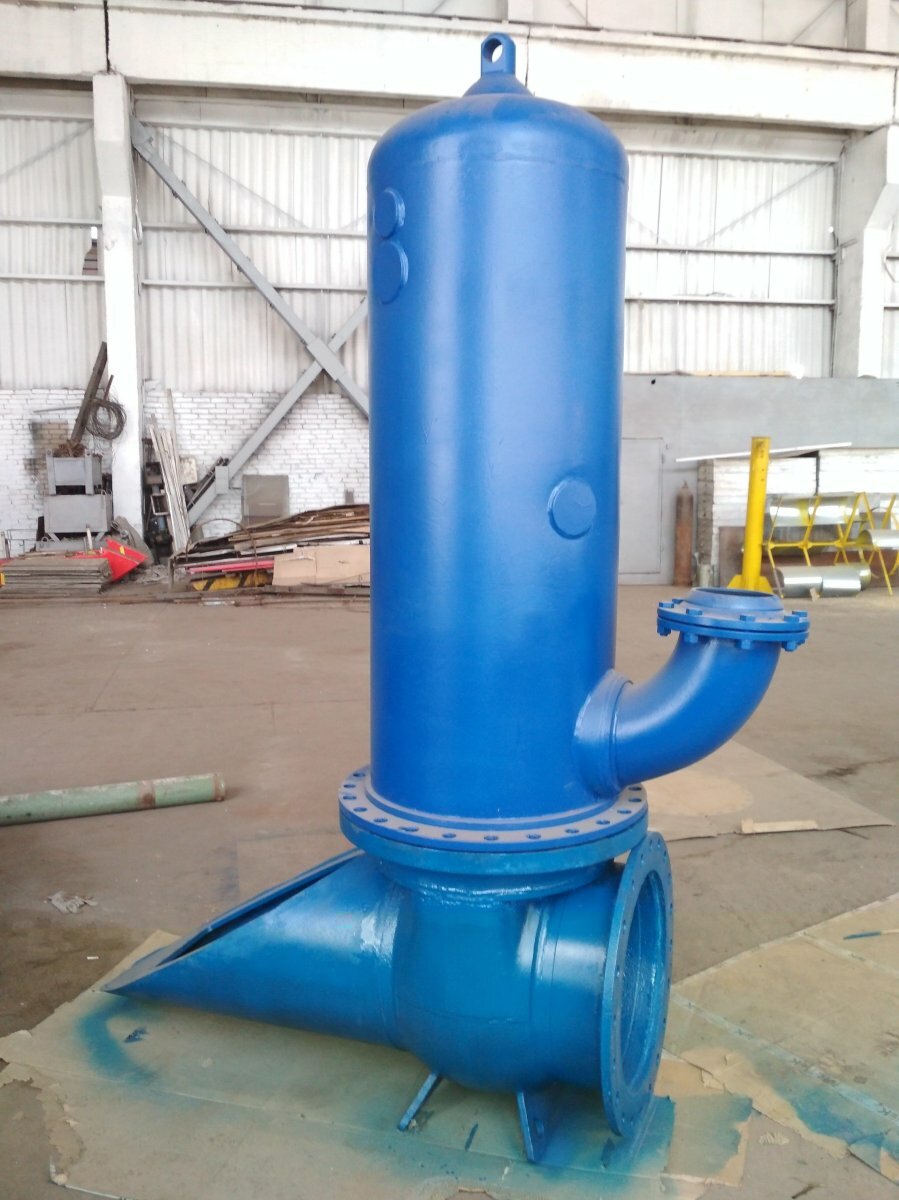

Изделия компании «Гидроимпульс», г. Бишкек.

Изделия компании «Гидроимпульс», г. Бишкек.

Изделия компании «Гидроимпульс», г. Бишкек.

Изделия компании «Гидроимпульс», г. Бишкек.

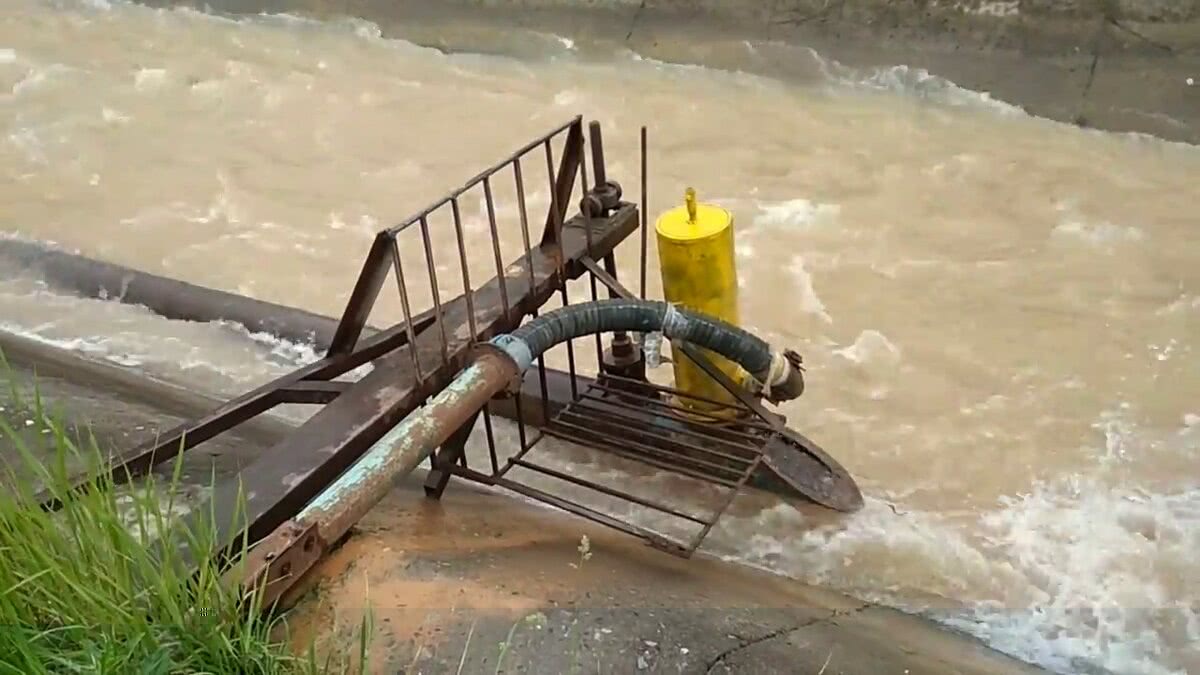

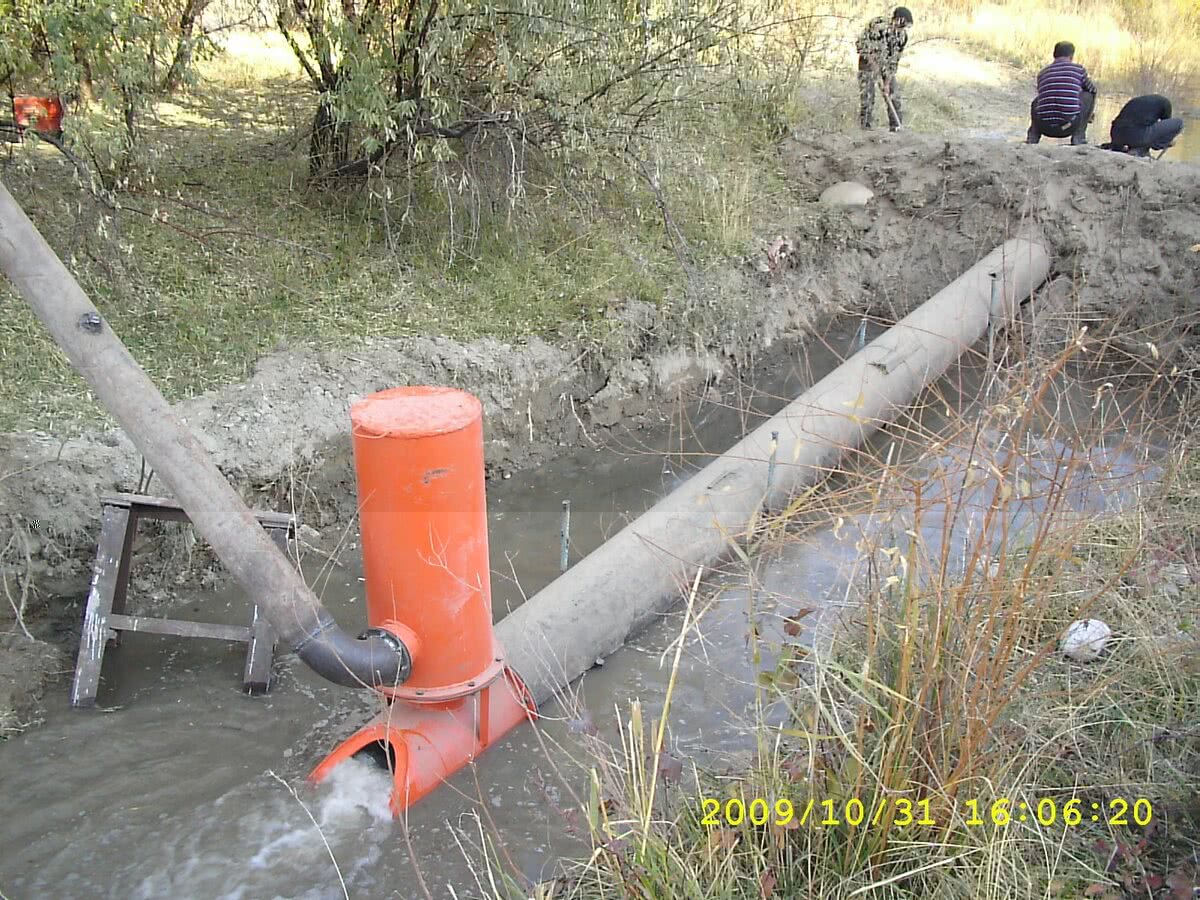

Проект перекачки воды с ручья в Кызыле. Посмотрите, на какую высоту перекачивается вода без использования электричества. Используя только законы гидравлики и перепад давления в потоке.

На этом принципе не так давно создавались опытные образцы для выработки электроэнергии:

Почему они не пошли в серию – большой вопрос. Ведь в этих модификациях используется уже не перепад высоты в русле реки, а перепад давления на поверхности и на глубине, если я правильно понял. У этой установки есть проблема: автоколебания могут затухать из-за растворимости воздуха в воде воздушной емкости. Но это решаемо.

Но это все большие установки, которые могут перекачивать тысячи литров в час и импульсной подачей жидкости приводить к вращению генераторы. Для частного сектора и их нужд иногда достаточно и менее продуктивного устройства. Такие гидротараны давно делают как кулибины, так и небольшие фирмы. Вот конструкция, сделанные из распространенных деталей, которые можно приобрести в любом магазине:

Минимум деталей. Основная стоимость – это трубы или шланги для доставки воды к месту. В youtube видел ролик, что один умелец смог проложить водопровод на расстоянии 250 м от ручья. Но у него поток воды создавался всего лишь 2л/мин. Как собрать в подробностях – роликов много в youtube.

Так в чем заключается идея и смысл этой статьи? Допустим, у кого-то имеется дача, но нет скважины. А участок расположен рядом с ручьем или речкой с достаточным перепадом высоты в их русле. Можно собрать этот нехитрый гидротаран и закачивать воду для полива даже из небольшого ручья. Нужно будет забирать воду выше по течению и ниже на 10-15 м подавать в гидротаран. А тот уже подаст воду к Вам в бак или в систему капельного полива. Как захотите. И это все без электричества и электрических насосов.

Эта технология в особенности подойдет для домов, расположенных рядом с ручьями и речками в горной местности. Там перепад в русле большой и воду можно перекачивать на большие расстояния и высоты. К сожалению, гидротаран не подходит для озер и равнинных рек, где на протяжении сотен метров нет перепада высоты даже на 0,5 м.

Производители, характеристики, цены

Лучше всего компенсатор гидроудара покупать известных фирм. Это не тот участок, где уместно экономить. Наибольшей популярностью пользуется несколько фирм:

  • FAR. Компенсатор этой фирмы — без мембраны, с пружиной и запорным диском. Подсоединительная резьба 1/2″, максимальное давление 50 Бар, номинальное — 10 Бар. Температуру выдерживает до 100°C. Цена от 30 $.
  • Uni Fitt. Та же конструкция с подпружиненным диском. Есть два варианта корпуса: латунный и латунный с никелевым покрытием. Подключение 1/2 дюйма. Максимальная температура 90°C, номинальное давление — 10 Бар, пиковое — 20 Бар. Длинна защищаемого трубопровода — 10 м. Цена от 15 $.

  • Valtec (Валтек). Это гаситель гидроударов мембранного типа. Есть модели с подключенным через небольшой шаровой кран с манометром. При необходимости, открываем шаровый кран, проверяем давление в компенсаторе. Давление в камере 3,5 Бар,  максимальное рабоче давление 10 Бар, максимальное компенсируемое — 20 Бар. Цена от 25$.
  • CALEFFI (Калеффи). Эта фирма выпускает тарельчатые компенсаторы. Есть они обычные — с подключением 1/2 дюйма, есть под мойку 3/8″. Параметры можно назвать хорошими: рабочее давление не более 10 Бар, компенсировать могут до 40 Бар (под мойку до 30 Бар).

Есть и другие фирмы, но они не так популярны. некоторый из-за слишком завышенной цены, другие не завоевали доверие. Во всяком случае, пока.

https://youtube.com/watch?v=csTvs91NYJM

Причины

Наиболее часто гидравлический удар происходит при резком закрытии запорной арматуры. Когда вода течёт по трубам и выливается из крана, то в системе водопровода сохраняется постоянное значение давления, но в момент резкого перекрытия арматуры, это значение может увеличиться в несколько раз, в результате чего, стенки трубы не выдерживают напора и лопаются.

Причиной гидроудара могут также стать:

  • Резкое включение или выключение мощного насоса.
  • Воздушные пробки имеющиеся в контуре водопровода или отопления.

Включение и отключение насоса может быть спровоцировано нестабильным электроснабжением объекта, на котором находятся мощные насосные станции для перекачки воды. Воздушные пробки также занимают не последнее место в возникновении такого опасного явления, поэтому прежде чем эксплуатировать замкнутые системы с жидкостью, следует убедиться в полном отсутствии воздуха в них.

Гидротаранные насосы заводского изготовления

Разумеется, такие простые и надёжные устройства не могли миновать претензий на серийное производство. В настоящий момент их производят как отечественные, так и зарубежные фирмы. Однако из-за своей специфики работы (часть воды сбрасывается через клапан) они имеют довольно узкую область применения — в городском хозяйстве они практически бесполезны, зато незаменимы в отдалённых, неосвоенных районах, экопоселениях и фермерских хозяйствах.

На сегодняшний день в России только одна фирма выпускает эти экологически чистые и эффективные устройства — производственная артель «Урал». Модельный ряд представлен насосами «Качалыч» ГТ-01 (190 у. е.) и ГТ-03 (110 у. е.), а также их разновидностями.

Изготовление насоса своими руками обойдётся несколько дешевле, даже если приобретать все детали. Однако реальная экономия достигается при наличии подручных средств — в этом случае насос будет практически бесплатным, при этом его производительность может быть существенно выше за счёт более объёмного фидера и пропускной способности всей системы.

Любой прибор или устройство на основе действий естественных сил заслуживает пристального внимания и разработки. Игнорируя бесплатную энергию, данную самой природой, мы рискуем внезапно остаться беспомощными в отсутствие бензина и электричества. Перевод подсобного хозяйства на альтернативные источники энергии — залог спокойствия и гармонии с окружающей средой.

Водяной насос без питания своими руками

Проток мгновенно закроется, произойдет гидроудар. Динамическое давление воды откроет обратные клапаны, вода поступит в воздушный колпак 11 и далее — в сеть потребителя и в гидроаккумулятор 12, а затем — в цилиндр 2. Под действием этого давления поршень начнет движение влево — процесс повторится и будет повторяться автоматически уже без участия пусковой емкости 1, которая пополнится при заполнении цилиндра 2.

Этой машине не нужен слив «лишней» воды, что не только повышает экономичность и удобство эксплуатации, но и делает машину почти универсальной — она может работать на любой реке.

Как повысить эффективность установки

Производительность устройства напрямую зависит от силы возникающего гидроудара. А она, в свою очередь, определяется рядом факторов. В частности, тем, какие использованы трубы. Их стенки не должны быть эластичными. Иначе объем трубы в месте резкой остановки воды увеличивается, и сила гидроудара снижается.

Если полость, по которой движется жидкость, заполнена воздухом и он не успевает во время выйти, то также не стоит рассчитывать на максимально мощный гидроудар. Задержавшийся воздух выступает в роли амортизатора.

Давление в нем постепенно увеличивается, создается сопротивление движущейся воде, и та замедляет свой ход. Этот принцип оказывается полезным, если нужно защитить от повреждения обычный трубопровод. Но в случае с гидротараном воздух оказывается ненужным препятствием.

И еще два фактора, сдерживающих силу гидравлического удара, – недостаточная скорость движения потока и плавное его перекрытие. Стоит помнить, что при одинаковом расходе воды скорость уменьшается при увеличении диаметра трубы, и наоборот. Как перекрывается движение жидкости, зависит от работы клапана.

Таким образом, мощнейший гидроудар получается при использовании наиболее жесткой и прочной трубы, сильнейшем разгоне потока перед остановкой и резком его перекрытии клапаном. При соблюдении указанных условий гидротаран будет выполнять свое предназначение и обеспечит объект максимально возможным количеством воды.

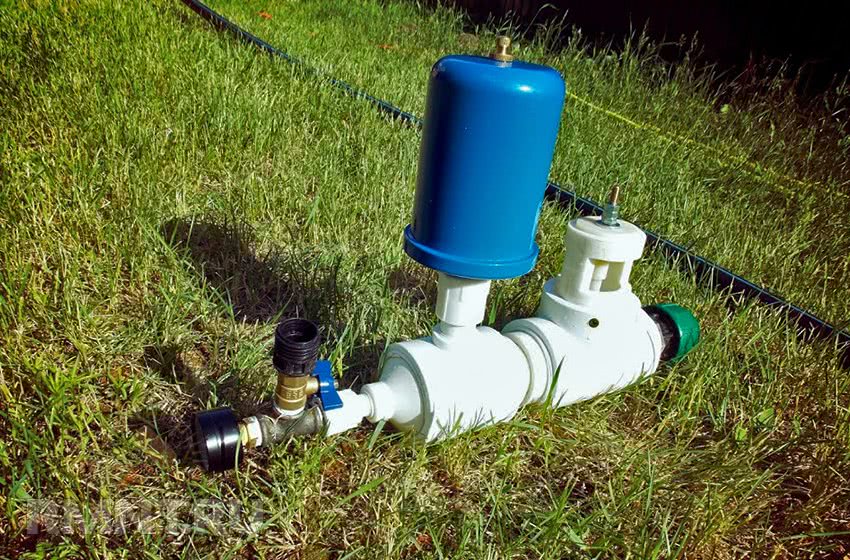

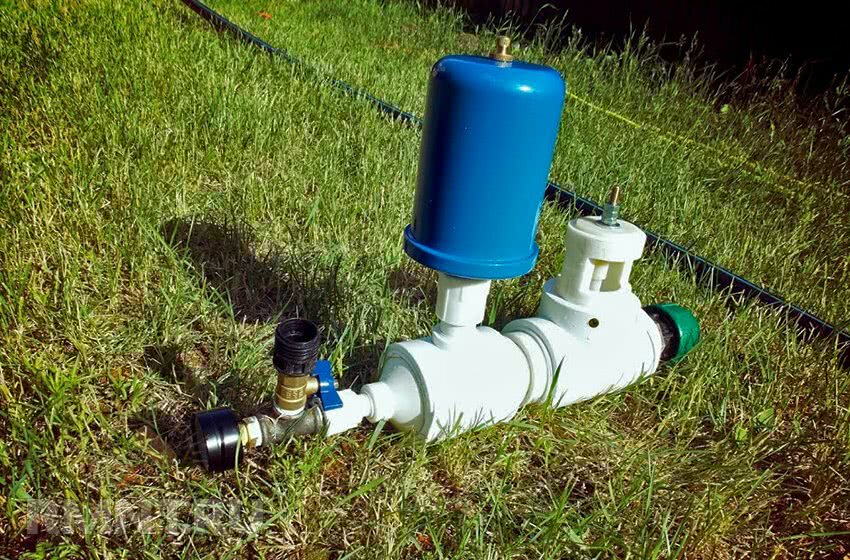

Гидротаранный насос своими руками

Итоговая оценка: 6. Подходит к самоделке. Цена: Погружной мининасос AliExpress.

Водяной насос помпа AliExpress. Линейка — шаблон AliExpress. Похожие самоделки. Бурение скважин в Подольском районе.

Изготовление водяного насоса

Приспособление для выкачивания воды из колодца. Установка водонапорной башни на даче своими руками. Абиссинская скважина своими руками. Машинка автомат — подключаем в селе и на даче. Для оценки возможностей данной схемы на рисунках 6,7 приведены результаты расчета средней реактивной силы и электрической мощности от глубины погружения h при определенных конструктивных размерах трубы 7 и клапана 3. При этом в диапазоне от 15 до метров расчетная величина к.

Как видно, данная схема теоретически может обеспечить любую реактивную тягу и любую электрическую мощность. Для этого достаточно применение ускорительной и нагнетательной трубы определенной длинны и площади входного сечения. В последнем случае целесообразно не увеличивать площадь входного сечения труб, а создать базовый энергетический модуль оптимальной электрической мощности.

При этом подводную морскую или бассейновую ГЭС требуемой мощности составлять из пакета таких модулей. Базовый модуль может быть горизонтального, либо вертикального исполнения.

Вертикальное расположение модуля упрощает его использование в местах, где нет больших водных ресурсов, так как позволяет обойтись меньшим объемом воды. Однако вертикальный модуль при той же мощности требует несколько большей глубины.

В качестве примера, на Рис. На Рис. Вертикальный модуль при этом может быть, например, просто подвешен в подземном резервуаре 1 с водой на тросе 3.

Таким образом, данная схема превращается не только в источник электроэнергии, но и одновременно, без какого-либо последующего преобразования электроэнергии, в источник тепла. Результаты теоретических расчетов и разработанная методика проектирования устройства подтвердились экспериментальными исследованиями. В году нами был разработан и изготовлен в Испании экспериментальный малогабаритный полупромышленный энергетический модуль, состоящий из расчетной схемы горизонтального исполнения, гидротурбины и электрического генератора.

В качестве основных деталей колпака, труб 2,7 и т. Объем колпака, размер труб, арматура клапанов были выбраны из условий их совместимости при минимальных затратах на доработку.

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер.

Гидротурбина и электрогенератор в сборе показаны на Рис. Для нагрузки применялось балластное омическое сопротивление от мощных ветроэлектрогенераторов. Все детали этого энергетического модуля, а также аппаратура регистрации давления в колпаке, независимый источник питания для нее, гидротурбина и электрогенератор были смонтированы в герметическом контейнере, имеющим в передней части фланцевое соединение для стыковки труб, а в верхней части — люк для выхода отработанной воды.

Для доступа к клапанам для обеспечения их ручной регулировки в контейнере имелись дополнительные герметические люки. Конструкция этого энергетического блока обеспечивала стыковку ускорительных и нагнетательных труб любой длины и, в случае необходимости, быструю их замену. Внешний вид контейнера с данным энергетическим модулем представлен на Рис. Испытания проводись путем опускания данного контейнера на тросе с корабля на заданную глубину в Атлантическом океане.

Было проведено несколько серий испытаний.

Водяной насос без питания своими руками

Водяной насос без питания своими руками или как сдлеать гидротаранный насос

Гидротаранный насос или гидравлический таран — механическое устройство для подъёма воды на значительную (до нескольких десятков метров) высоту.

Энергию для работы насос получает из потока воды, перетекающего под действием силы тяжести из т. н. «питающего» резервуара (например, из запруды на реке) по «питающей» трубе в какой-либо нижерасположенный сток (например, в ту же реку ниже по течению), благодаря чему устройство можно применять в местности, где нет электроснабжения или других источников энергии.

Из истории:

В 1772 году англичанин Джон Уайтхёрст изобрёл и построил «пульсирующий двигатель», прообраз гидравлического тарана, и спустя три года опубликовал его описание. Устройство Уайтхёрста управлялось вручную. Первый автоматический гидротаранный насос изобрёл знаменитый француз Жозеф-Мишель Монгольфье совместно с Ами Арганом (A. Argand) в 1796 году. В 1797 году при помощи своего друга Мэтью Боултона Монгольфье получил британский патент на своё изобретение. В 1816 году сыновья Монгольфье запатентовали доработанную версию этого насоса.

В США гидротаранный насос впервые запатентовали Серно (J. Cerneau) и Халлет (S.S. Hallet) в 1809 году. В 1834 году американец Строубридж (H. Strawbridge) начал производство гидротараных насосов.

В 1930 году профессор С. Д. Чистопольский в работе «Гидравлический таран» опубликовал метод теоретического расчёта таких устройств, основанный на теории гидравлического удара, созданной профессором Н. Е. Жуковским в 1897—1898 годах.

Этапы работы гидротаранного насоса:

Видео о гидротаранном насосе.

Как сделать гидротаранный насос.

Более подробная информация!

Скачать:

Явление гидроудара

Источник

Устройство гидроаккумулятора

Что бы не возникало лишних вопросов при сборке гидроаккумулятора своими руками нужно понимать как он устроен. Так как жидкости не сжимаются, в устройстве гидроаккумулятора используется газ.

Схема гидроаккумулятора

Он разбивается на 2 части в одной у нас будет вода, а во второй обычный воздух. Между ними устанавливается резиновая мембрана. Накачиваем одну часть воздухом до определенного давления. Далее подаем воду в гидравлический бак, происходит повышение давления и мембрана начинает давить и сжимать воздух. Продолжаем подавать воду пока в гидравлическом баке не создастся нужное нам давление. Далее, если мы откроем кран, то вода польется, так как на воду будет давить сжатый воздух.

Как видно устройство гидравлического бака очень простое. Единственным узким местом при создании такого агрегата в домашних условия является мембрана, ее самостоятельное изготовление в домашних условиях весьма проблематично. Не у каждого под рукой есть резина нужной формы и качества, да и закрепить ее так чтобы она выдерживала давление весьма проблематично. Но выход есть! Мембрана вовсе и не нужна, мы просто закачиваем сверху воздух под определенным давлением, а так как воздух моментально не смешивается с жидкостью роль мембраны будет выполнять граница между воздухом и водой.

Как сделать гидроударный насос? Изготовление гидротарана

Устройство забора воды. Никита , Наш насос НЕ предназначен для работы на скважинах и колодцах, и для бочек разумеется тоже. Руслан , здравия! Поршень 3 смещает шток 4 и прикрепленный к нему диск 5 ударного клапана влево.

Кулачковый механизм, вмонтированный в шток, поворачивает диск 6 так, что отверстия в обоих дисках совпадают, вследствие чего сопротивление течению речной воды через гидротаран уменьшается. Движение штока прекратится, когда упор 7 надавит на рейку 8 механизма управления вентилем 9. Он откроется, давление в цилиндре упадет, шток под действием скоростного напора двинется вправо. Кулачковый механизм при этом повернет диск 6 вокруг оси штока так, что отверстия в дисках перекроются и сопротивление клапана увеличится, а скорости течения воды и движения клапана со штоком сравняются.

Движение вправо закончится ударом диска 5 в край 10 питательной трубы.

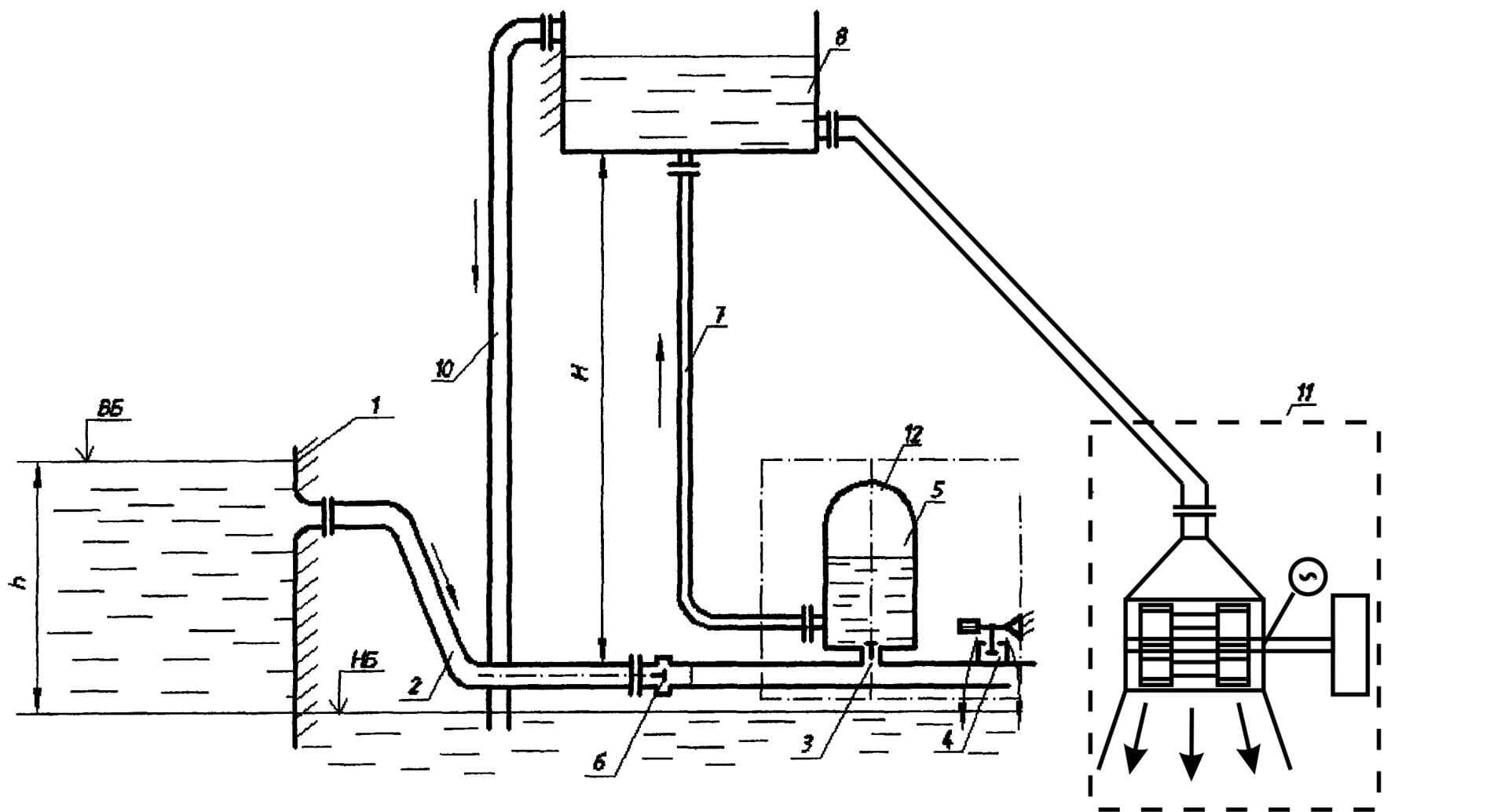

Резервуарный гидротаранный электрогенератор:

Резервуарный гидротаранный электрогенератор представляет собой герметичный резервуар с прочным металлическим корпусом цилиндрической формы, в котором размещены «подводный гидротаран» и генератор электрического тока в виде встроенного специального преобразователя электрической энергии.

Подводный гидротаран для обеспечения своей работы не требует какого-либо ископаемого топлива или какой-либо дополнительной подведенной энергии.

Резервуарный гидротаранный электрогенератор работает в вертикальном положении с допустимым отклонением от вертикальной оси, не превышающем 50о.

Резервуарный гидротаранный электрогенератор при использовании специального преобразователя кинетической энергии выходной струи воды в электрическую энергию не содержит каких-либо ломающихся вращающихся и возвратно-поступающих деталей. В связи с этим резервуарный гидротаранный электрогенератор может работать и генерировать экологически чистую электроэнергию в течение не менее 10 лет. Работоспособность резервуарного гидротаранного электрогенератора не зависит от времени суток, климатических и погодных условий, наличия солнца и ветра.

Зависимость выходной мощности генерируемого электрического тока N от диаметра резервуарного гидротаранного электрогенератора D приведена ниже.

S=0,785D2 (m2)

L=5D (m)

N/S = 39800 (KW/m2)

Резервуарный гидротаранный электрогенератор диаметром 200 мм будет иметь мощность генерируемой электроэнергии до 1250 КВт при выходном напряжении 200 – 50 000 вольт, массе не более 230 кг и длине 0,8 м. Резервуарный гидротаранный электрогенератор диаметром 40 мм будет иметь мощность до 50 КВт при массе не более 1,8 кг и длине 200 мм.

Гидротараны – безтопливные насосы от уральских умельцев

Пермские крамольники начали реализацию проектов по улучшению качества жизни людей на Земле. Наперекор всем современным научным общепринятым понятиям и догмам они решили запустить массовое производство водяных насосов работающих БЕЗ ЭЛЕКТРИЧЕСТВА по максимально доступной для русичей цене!

Давно забытые дедовские, экологически чистые и не загрязняющие окружающую природу технологии начали возрождаться на нашей святой русской земле. И как бы не пыжылись представители тёмных западных иерархий переманить светлые русские головы на свою сторону, Боги на нашей стороне, а значит и победа будет за нами.

Как говорил Коловрат: «Это жидкие мозги утекают, а твёрдые остаются».

И созидают для России с Любовью.

https://youtube.com/watch?v=EzJF99R2JDg

Контакты этой артели:

https://vk.com/gidrotaran

https://гидротараны.рф/

История появления гидротаранов уходит в далёкий от нас 18 век. Его теория была разработана Великим русским механиком Николаем Егоровичем Жуковским в 1907 году. В последствии гидротаран был одним из любимейших объектов самоделкиных как на территории Советского Союза, так и в других странах.

И вот, спустя долгих 107 лет, русские конструктора продолжили начатое Николаем Жуковским великое дело. В 2014 году нами начата конструкторская разработка и производство гидротаранов в России! Во главу угла в первую очередь поставлена задача — разработать устройство с минимальными издержками и по самой доступной цене.

Информация на эту тему:

Виктор Шаубергер: разгадавший тайну воды

Живая Вода Юрия Краснова. Водородное топливо

Гидротаранный насос

илигидравлический таран — механическое устройство для подъёма воды на значительную (до нескольких десятков метров) высоту. Не требует для работы каких-либо внешних движителей, благодаря чему может быть весьма полезено в местности, где нет электроснабжения либо в местности малообжитой и редкопосещаемой. Энергию для работы насос получает из потока воды, перетекающего под действием силы тяжести из т.н. «питающего» резервуара (например, из запруды на реке) по «питающей» трубе в какой-либо нижерасположенный сток (например, в ту же реку ниже по течению).

Пропуская через себя бо́льшую часть воды с небольшой высоты h

(разница высот между стоком и уровнем воды в питающем резервуаре) насос поднимает меньшую часть воды на бо́льшую высотуH (разница высот между верхней точкой отводящей трубы и уровнем воды в питающем резервуаре).

Подобные аналоги:

Источник — www.kramola.info

* Дополнительная информация: Настоящая наука — https://ru-an.info/news_section.php?sid=6

Конструкция гидротарана “Качалыч”:

  • 1. Питающая труба
  • 2. Корпуса отбойного и напорного клапанов
  • 3. Воздушный колпак
  • 4. Напорный клапан
  • 5. Клапанный узел
  • 6. Скоба крепления
  • 7. Отбойный клапан

Технические характеристики гидротаранов “Качалыч”:

ПАРАМЕТРЫ / МОДЕЛЬ “Качалыч” ГТ-01-40/½″ “Качалыч” ГТ-03-32/½»
Рабочий перепад высот (м) 1 — 8 0,5 — 3
Рекомендуемый перепад высот (м) 1,5 — 5 0,5 — 1,5
Производительность, подъём воды (напор) на высоту 15м, перепад 1,5м (л/сутки) 2000 1200
Максимальный напор (при нулевой производительности), перепад 1,5м (м) 40 25
Диаметр напорной трубы ПНД SDR 11 (мм) 40 32
Гарантированный срок эксплуатации 2 года 2 года
Срок службы (при рекомендуемом обслуживании) до 20 лет до 10 лет
Особенности — Большая прочность и долговечность — Малая цена при оптимальной производительности
— Работа в большом диапазоне перепадов высот — Хорошая работа при малом перепаде высот

Гидротаранные насосы заводского изготовления

Разумеется, такие простые и надёжные устройства не могли миновать претензий на серийное производство. В настоящий момент их производят как отечественные, так и зарубежные фирмы. Однако из-за своей специфики работы (часть воды сбрасывается через клапан) они имеют довольно узкую область применения — в городском хозяйстве они практически бесполезны, зато незаменимы в отдалённых, неосвоенных районах, экопоселениях и фермерских хозяйствах.

На сегодняшний день в России только одна фирма выпускает эти экологически чистые и эффективные устройства — производственная артель «Урал». Модельный ряд представлен насосами «Качалыч» ГТ-01 (190 у. е.) и ГТ-03 (110 у. е.), а также их разновидностями.

Изготовление насоса своими руками обойдётся несколько дешевле, даже если приобретать все детали. Однако реальная экономия достигается при наличии подручных средств — в этом случае насос будет практически бесплатным, при этом его производительность может быть существенно выше за счёт более объёмного фидера и пропускной способности всей системы.

Любой прибор или устройство на основе действий естественных сил заслуживает пристального внимания и разработки. Игнорируя бесплатную энергию, данную самой природой, мы рискуем внезапно остаться беспомощными в отсутствие бензина и электричества. Перевод подсобного хозяйства на альтернативные источники энергии — залог спокойствия и гармонии с окружающей средой.
