Суперконденсаторы или Ионисторы вместо аккумулятора. Новая технология Ё-мобиль.

Большинство современных конденсаторов имеют емкость в микрофарадах или пикофарадах. Емкость Ионисторов исчисляется Фарадами. Что бы понять насколько это много, можно вспомнить формулу по которой можно рассчитать необходимую емкость в зависимости от нагрузки. C=I·t/U , где С — емкость, Ф; I — постоянный ток разрядки, А; U — номинальное напряжение ионистора, В; t — время разрядки от Uном до нуля, с; Сейчас на рынке уже есть ионисторы емкостью в десятки Фарад. К примеру есть ионистор на 5,5 Вольта емкостью 22 Фарада. Мы зарядим его полностью и подключим лампочку на 1 Ватт (5,5 Вольт 0,18 Ампера). Итого: 22 Фарада = 0,18 Ампера t / 5,5 Вольта t = 672 секунды Исходя из формулы выше наша лампочка будет гореть 672 секунды или 12 минут. Кажется что это не такая большая величина, но на самом деле мы можем использовать несколько ионисторов сразу. Для примера существуют суперконденсаторы намного большей емкости.

Модуль суперконденсаторов Maxwell на 500 фарад. Рабочее напряжение 12Вольт — 48 Вольт

К примеру на новом российском авто Ё-мобиль используются конденсаторы фирмы https://www.elton-cap.com/. Ионисторы этой фирмы достигают емкости в 10 000 Фарад при напряжении 1,5 Вольта. Так же они производят ячейки (модули) с несколькими ионисторами емкостью в 1000 Фарад и рабочим напряжением 15 Вольт. К сожалению у Суперконденсаторов есть достоинства и недостатки.

— Суперконденсаторы достаточно дорогие поэтому не составляют конкуренции батареям (аккумуляторам), так как конденсаторы емкостью равной емкости одного аккумулятора обойдутся вам в тысячи долларов. Темнеменее использование суперконденсаторов в электронике более чем оправдано. — к сожалению на контантах суперконденсаторов во время всего цикла разрядки падает напряжение, поэтому для устройств которые требуют постоянного напряжение это не применимо. Возможен вариант использования стабилизатора, но при этом устройство будет потреблять больше энергии. — к сожалению суперконденсатор нельзя полноценно использовать вместе с аккумулятором. Если их подключить параллельно из-за внутреннего сопротивления, аккумуляторная батарея всегда будет отдавать больше тока чем конденсатор. При этом если потребитель использует импульсный источник питания, в те моменты когда батарея и конденсатор будут отключены — батарея будет заряжать конденсатор, при этом с большими токами и щадящего режима для батареи просто не получится. Единственный выход использовать Ионисторы как дополнительный источник питания, тоесть заряжать их во время когда сеть не нагружена и полностью отдавать их энергию в нужные моменты, после чего подключать батарею, когда энергия уже исчерпана. Это значительно усложняет систему а значит и цену таких устройств. Однако все так же еффективно эти конденсаторы можно использовать в системах рекуперации энергии. + очень большое колличество циклов заряда и разряда + большие токи отдачи + Суперконденсаторы достаточно быстро заряжаются (практически моментально зависит от того какой ток может обеспечить зарядное устройство) + Суперконденсаторы намного меньше обычных конденсаторов и в тоже время имеют намного большую емкость. + широкий рабочий диаппазон температур (от -50 до + 50 градусов цельсия) Возможно за суперконденсаторами будущее, но к сожалению на данный момент они вряд ли смогут полностью заменить аккумуляторы.

Суперконденсаторы BOOSTCAP большой емкости для увеличение потенциала электромобиля. Соединены параллельно с аккумуляторной батарей

Сборка из 200 суперконденсаторов BOOSTCAP установленных в багажник электромобиля для уменьшения нагрузки на аккумуляторы и ускорения зарядки

Хотя на некоторых автомобилях уже сейчас заменяются пусковые батареи на суперконденсаторы, которые куда более эффективно выполняют свои функции. В часности они отдают моментально очень большие токи которые необходимы для удачного пуска двигателя особенно в холодную погоду.

Ионисторы, суперконденсаторы, ультраконденсаторы — история создания и развития технологии

   7 июня 1962 года, Роберт Райтмаер, химик американской компании Standard Oil Company (SOHIO), располагавшейся в городе Кливленд, штата Огайо, подал заявку на получение патента, где подробно описывался механизм сохранения электрической энергии в конденсаторе, обладающем «двойным электрическим слоем». Если в обычном конденсаторе алюминиевые обкладки, традиционно, были изолированы слоем диэлектрика, то в предлагаемом изобретателем варианте акцент делался непосредственно на материал обкладок. Электроды должны были иметь различную проводимость: один электрод должен был обладать ионной проводимостью, а другой – электронной.

   Таким образом, в процессе заряда конденсатора происходило бы разделение электронов и положительных центров в электронном проводнике, и разделение катионов и анионов в ионном проводнике. Электронный проводник предлагалось сделать из пористого углерода, тогда ионным проводником мог бы быть водный раствор серной кислоты. Заряд в таком случае сохранялся бы на границе раздела этих особых проводников (тот самый двойной слой). Разность потенциалов этих первых ионисторов могла достигать значения в 1 вольт, а емкость – единиц фарад, ведь теперь расстояние между обкладками было меньше 5 нанометров.

   В 1971 году лицензия была передана японской компании NEC, занимающейся к тому моменту всеми направлениями электронной коммуникации. Японцам удалось успешно продвинуть технологию на рынок электроники под названием «Суперконденсатор».

   Спустя семь лет, в 1978 году, компания Panasonic, в свою очередь, выпустила «Золотой конденсатор» («Gold Cap»), так же завоевавший успех на этом рынке. Успех был обеспечен удобством применения ионисторов для питания энергозависимой памяти SRAM. Однако эти ионисторы обладали высоким внутренним сопротивлением, которое ограничивало возможность быстрого извлечения энергии, а значит, сильно сужала диапазон сфер применения.

   Gold Cap от Panasonic

   В 1982 году специалисты американского Научно-исследовательского Института Pinnacle (PRI), расположенного в городе Лос-Гатос, штат Калифорния, работая над улучшением материалов электродов и электролитов, разработали ионисторы с чрезвычайно высокой плотностью энергии, которые появились на рынке под названием «PRI Ultracapacitor».

   Спустя 10 лет, в 1992 году, компания Maxwell Laboratories (позже сменившая название на Maxwell Technologies, г. Сан-Диего, штат Калифорния, США) начала развивать технологию PRI под названием «Boost Caps». Целью теперь стало создание конденсаторов высокой емкости с низким сопротивлением, чтобы получить возможность питания мощного электрооборудования.

   В 1999 году тайванская компания UltraCap Technologies Corp. также начала сотрудничество с PRI, которые разработали к тому времени электродную керамику чрезвычайно большой площади, и к 2001 году на рынок вышел первый высокоемкостной ультраконденсатор производства Тайваня. С этого момента началось активное развитие технологии во многих НИИ мира.

Как заменить

Заменить АКБ как стартовое устройство, реально. Берем суперконденсаторы БУ Maxwell 1200F. Сборка из 6 штук по 200 фарад каждый, 2,7 вольт на один конденсатор.

Общий вольтаж системы — 16,2 вольт.

Технические характеристики:

  1. Срок службы около от 10 лет гарантированно.
  2. Миллион циклов перезарядки.
  3. Ток максимальный — 930 А.
  4. Температура работы от -45 до +65 градусов.

За сутки напряжение на заряженном устройстве снижается с 14,7 вольт до 12,3 вольт. Потом разряжается все медленнее и через 6 месяцев остается 9 вольт.

При установке на Хонду Фит одного такого устройства без аккумулятора, заряженного до 14,5 вольт, конденсатора хватает на 3 ч. После этого напряжение падает до 11,5 единиц. Если установить автозапуск по падению напряжения, автомобиль автоматически запустится и генератор зарядит конденсатор.

Гибридная связка менее мощного аккумулятора с конденсаторной сборкой будет крутить стартер бодрее при низких температурах.

Использование суперконденсаторов позволит запустить машину даже с «дохлым» АКБ. Поддержание заряда суперконденсаторов не требует мощного аккумулятора. Если кондеры подключить параллельно с АКБ автомобиля, то срок службы аккумулятора возрастет многократно. Токовый удар сгладится.

Практическое применение суперконденсаторов

Современные ионисторы нашли широкое применение в таких сферах, как:

  1. Транспортные средства;
  2. Бытовая электроника.

Транспортные средства

Суперконденсаторы с недавнего времени стали встраивать в транспортные средства, питанием которых является электроэнергия.

Тяжёлый и общественный транспорт

Не так давно на улицы Минска вышли на маршруты электробусы совместного производства южно-корейской компании Hyundai Motor и белорусского предприятия Белкоммунмаш. Новый общественный транспорт оснащён электрическим двигателем, питающимся энергией бортовых ионисторов. Москвичей порадовали электрические автобусы отечественного производства, вышедшие на городские маршруты в мае 2019 года.

Городской транспорт на ионисторах способен проходить маршрут до конечной остановки с подзарядкой на 2 или 3 остановках. Время подзарядки занимает 2-3 минуты, что вполне хватает для высадки и посадки пассажиров. Полную зарядку конденсаторной системы питания производят на конечных станциях в течение 8-10 минут.

Автомобили

Мировые лидеры по производству автомобилей постоянно совершенствуют свои электромобили

На международных выставках особое внимание уделяется машинам, питание которых обеспечивают суперконденсаторы

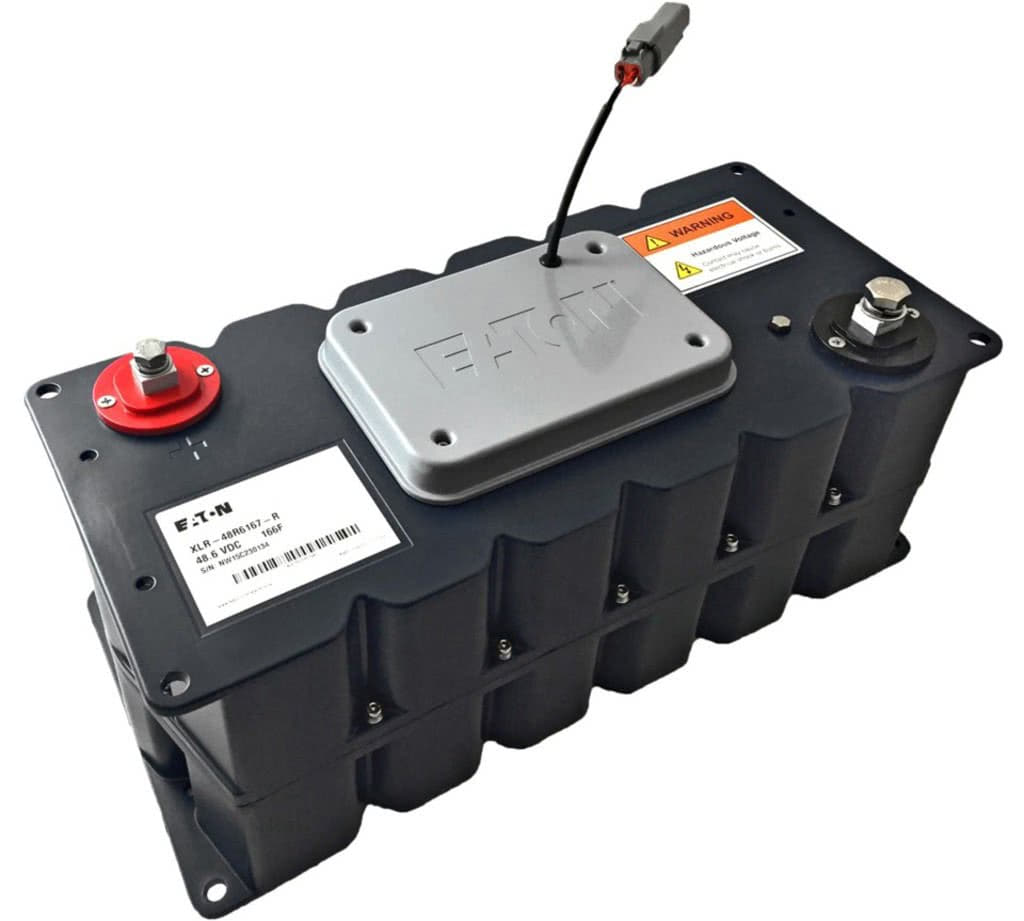

Автомобильный суперконденсатор

Недавно российскими производителями был представлен Ё-мобиль, использующий суперконденсаторы как основной источник электроэнергии.

Дополнительная информация. В автомашинах, работающих на жидком топливе, стали всё чаще применять ионисторы для лёгкого пуска двигателя в условиях низких температур.

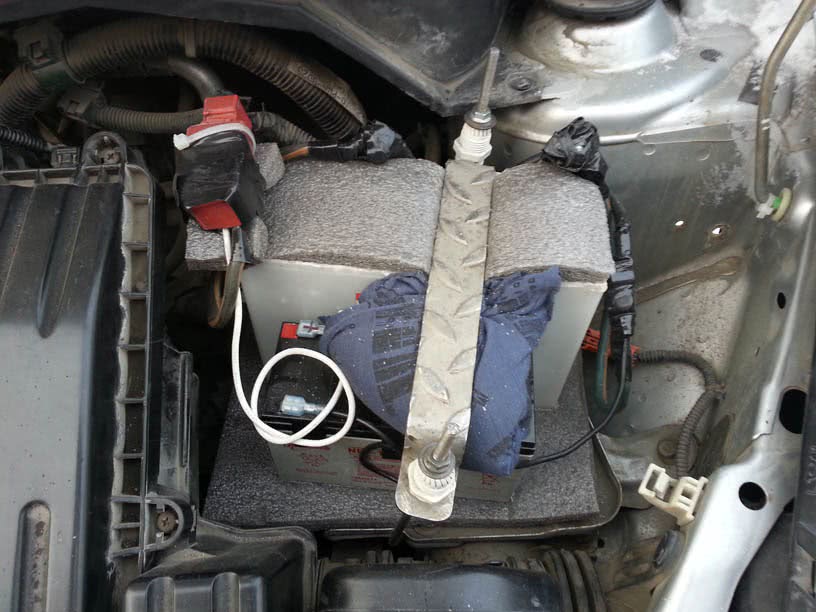

СК для пуска двигателя

Автогонки

Автомобильные компании, производящие электромобили и их гибридные модификации, регулярно проводят автогонки с участием машин на ионисторах. Это делается для рекламы и продвижения своей продукции на мировом авторынке.

Бытовая электроника

Ни одно сложное электронное устройство не обходится без суперконденсаторов. Их можно найти в резервном питании ноутбуков, смартфонов и в других приборах бытового назначения. Ионисторы необходимы там, где нужно поддержать электропитание во время прерывания связи с основным источником тока.

Источники бесперебойного питания (ИБП) построены на ионисторах. ИБП незаменимы там, где электроснабжение зависит от непостоянных источников электроэнергии, таких как ветрогенераторы, солнечные батареи и пр.


Ионистор для ИБП

Сравнение

Для чего нужен конденсатор

Суперконденсаторы (СК) в основном используют тогда, когда нужно сохранить информацию в памяти различных устройств и кратковременно поддержать их питание. Ионисторы препятствуют потере данных и сбросу настроек в мобильных электронных аппаратах во время смены элементов питания (батарейки, аккумуляторные батареи).

Обратите внимание! Наряду с этим, нельзя полноценно использовать суперконденсатор вместо аккумулятора (АКБ). Если сравнивать ионистор с АКБ, то можно отметить определённые преимущества и недостатки СК

Преимущества

  • Зарядка и разрядка большого по силе тока;
  • Устойчивость к потере качеств после 100 тыс. циклов заряда – разряда;
  • Внутреннее сопротивление не позволяет возникать быстрому саморазряду, перегреву и разрушению СК;
  • После 50 тыс. часов эксплуатации ионистор теряет незначительную часть ёмкости;
  • Ионистор обладает незначительной массой, по сравнению с аналогичными электролитическими конденсаторами;
  • Невосприимчивость к резким перепадам температуры окружающей среды;
  • Стойкость к внешним механическим воздействиям.

Недостатки

  • Высокий риск разрушения при коротком замыкании для СК большой ёмкости и низким внутренним сопротивлением;
  • Низкое рабочее напряжение;
  • Высокая степень саморазряда;
  • Замедленная отдача заряда;
  • Высокая стоимость.

Применение

Сфера применения ионисторов довольно обширна, но наиболее часто они используются как аварийный или резервный блок питания для таймера или микросхем памяти в различных устройствах, начиная от телефонов и заканчивая музыкальными центрами, телевизорами, видеокамерами и т.д.

Видео: эффективность в применении ионистора

Делались и довольно экзотические эксперименты по применению суперконденсаторов, в частности, на их основе пытались создать гаусс оружие (электромагнитную пушку).

Типичная схема включения суперконденсаторов, как источников питания, показана на рисунке.

Схема подключения резервного питания

Обозначение на схеме:

U – подключение к основному источнику питания;

D1 – диод, не допускающий утечки заряда ионистора, когда отсутствует основное питание;

R1 – резистор, служит для двух целей:

  • ограничение тока зарядки;
  • исключает перегрузку основного источника питания во время включения напряжения;

C – резервный источник питания на базе ионистора;

Rn – сопротивление нагрузки.

Заметим, что без резистора (обозначение на схеме — R1) можно обойтись, если характеристики источника питания допускают кратковременное повышение тока нагрузки до 250 мА.

Помимо приведенного примера использования в быту, ионисторы могут применяться, чтобы подключить светодиод в маломощном фонарике, при этом зарядка может производиться от энергии солнечной батареи.

Приведем еще один распространенный пример использования данного устройства для запуска двигателя автомобиля. Схема подобной реализации показана на рисунке.

Схема: пусковое устройство для двигателя автомобиля

Данная схема может быть реализована на любом легковом автомобиле, где напряжение бортовой сети 12V, обозначения на рисунке:

  • 1,2, 3 – клеммы подключения (1  к положительному контакту АКБ, 2 – к отрицательному, 3 соединяется с  замком зажигания);
  • Кс – замок зажигания;
  • B1 – АКБ автомобиля;
  • K1, K1.1 – контактор и его управляющий ключ;
  • С  — суперконденсатор;
  • Rc – резистор, ограничивающий ток зарядки ионистора С.

В схеме используется суперконденсатор (маркировка: 12ПП-15/0,002), у которого следующие характеристики:

  • максимальное номинальное напряжение – 15В;
  • емкость – 216Ф;
  • величина внутреннего сопротивления – 0,0015 Ом;
  • номинальный ток – 2кА.

Перечисленных выше характеристик будет достаточно для запуска двигателя мощностью до 150 л.с. Время зарядки ионистора — не более 5 секунд, после включения стартера в течение первых нескольких секунд основная токовая нагрузка будет идти на суперконденсатор, поскольку внутренне сопротивление у АКБ больше.

Подобное пусковое устройство, в котором используется ионистор, можно купить готовое, но сделать своими руками обойдется значительно дешевле.

Основные параметры

К основным характеристикам суперконденсатора следует отнести:

  • время заряда, имеет малое значение и равно от 1 с до 10 с;
  • в сравнении с кислотными аккумуляторами имеют значительное число рабочих циклов, практически более 30000 часов;
  • номинальное рабочее напряжение имеет значение до 2,75 В;
  • срок службы до 15 лет;
  • диапазон рабочих температур от -45°С до +65°С;
  • удельная энергоемкость имеет значение до 5 Вт*ч/ кг.

Энергетическая плотность

Способность ионисторов накапливать энергию ниже, чем у кислотных аккумуляторных батарей. Значение энергии зависит от внутреннего сопротивления устройства, чем оно ниже, тем выше плотность энергии. Современные разработки позволяют применять такие материалы как азот и графен, благодаря которым удалось добиться значительного увеличения внутренней плотности энергии.

Применение двойного электрического слоя

Продолжительное время обладателями высоких значений внутренней емкости являлись конденсаторы электролитического вида. В различных устройствах изготавливались разнообразные обкладки, у одних они производились из металла, в других в виде электролита, где изоляцией являлся оксид используемого металла. Причем у обыкновенных конденсаторов внутренняя емкость имеет значение значительно ниже и равна долям фарада, чего на практике недостаточно для питания потребителей вместо аккумуляторных батарей.

Для обеспечения питания для электропотребителей были разработаны устройства на основе применения двойного электрического поля. Данное явление может возникать на границах материала или вещества при определенных условиях в жидком или твердом состоянии. В результате образуются два слоя разнополярных ионов одинакового размера, получается своеобразный конденсатор с электродами, между которыми образуется минимальное расстояние равное нескольким атомам.

Ионистор своими руками

Для изготовления суперконденсатора своими руками потребуются:

  • фольга, можно взять вкладку из пачки сигарет, она будет диэлектриком;
  • таблетка активированного угля, это будет электрод;
  • клей ПВА в качестве электролита.

Изготавливают простейший ионистор своими руками следующим образом:

  1. Мелко размолотый уголь перемешивают с клеем ПВА.
  2. Кистью наносят смесь на один отрезок фольги.
  3. После каждой просушки наносят следующий клеевой слой. Трех слоев вполне достаточно для изготовления ионистора.
  4. На высушенную поверхность накладывают второй отрезок фольги после обработки клеем ПВА.
  5. Приложив с двух сторон модели проводки от батарейки, заряжают самодельный ионистор.

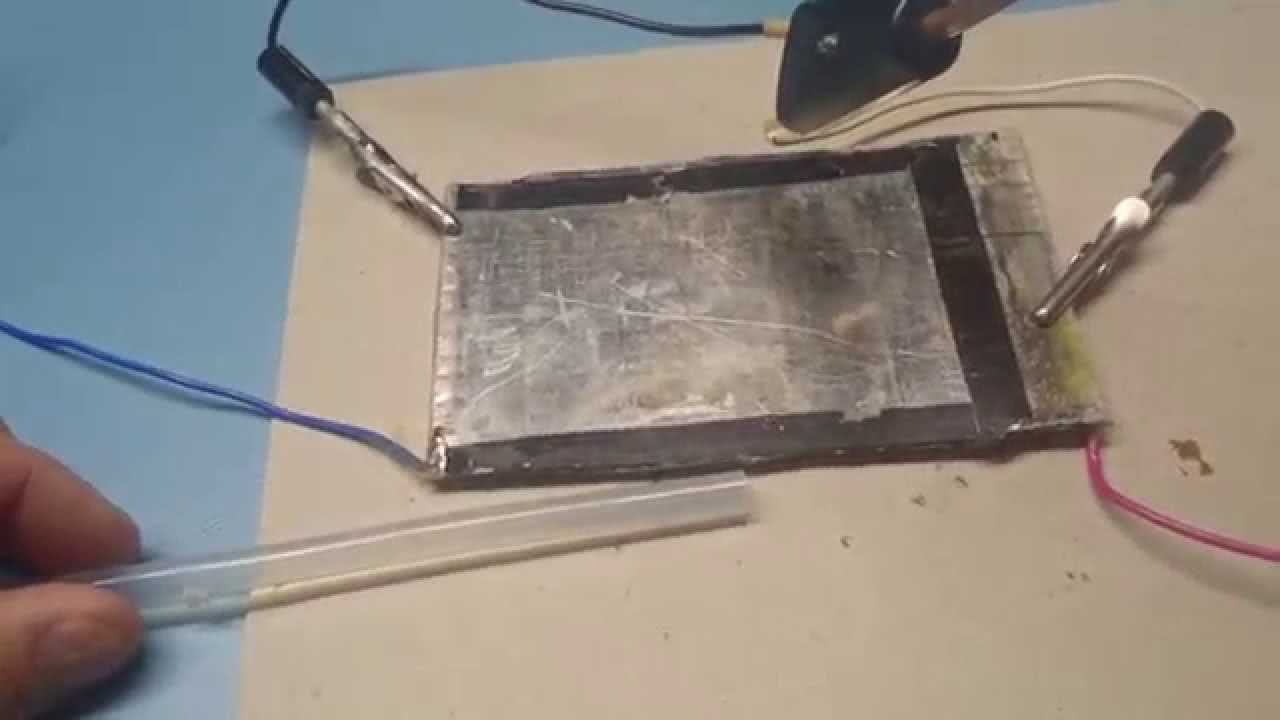

Самодельный ионистор

Продемонстрировать возможности самоделки можно, услышав сигнал подсоединённого маломощного динамика, или, если применить его для свечения светодиода.

Частота, с которой создаются новые модели суперконденсаторов, настолько большая, что порой трудно запоминать новые названия. Специалисты ожидают скорого появления высоковольтных иониксов, которые совершат технологическую революцию во всех сферах деятельности человека.

Общий принцип действия

Основная задача батареи и конденсатора заключается в накоплении определенных объемов энергии. Но, дальнейшее направление этого запаса различно. В случае с аккумулятором – длительное сохранение заряда и дальнейшее питание электронных и электрических приборов, а для электроемкого элемента – кратковременное накопление. Они устроены по разному принципу, что заметно в их названиях.

Строение конденсатора

Конденсатор – латинское происхождение названия от слова condensatio, что означает накопление или конденсация энергии. Устройство этой электронной детали простое – 2 токопроводящие пластины, разделенные диэлектриком определенной плотности. В зависимости от габаритов обкладок и проводимости промежуточного материала изменяется емкость конденсатора. Принцип работы этого устройства следующий:

  1. Подаваемый ток воздействует на пластины и создает между ними разницу потенциалов.
  2. Наведенное магнитное поле принуждает к распределению электронов в диэлектрике в определенном порядке.
  3. Ориентация диполей внутри устройства компенсирует воздействие ЭДС собственным потенциалом.
  4. Накопленный заряд после отключения питания сохраняется на короткое время – зависит от использованных материалов и емкости.
  5. При подключении конденсатора к нагрузке, происходит стремительный сброс заряда.

Строение аккумулятора

Аккумулятор – наименование также происходит от латинского accumulo, и переводится, как накапливаю, собираю, аккумулирую. Внутри этого электронного устройства присутствует вещество-электролит, анод и катод. При внешнем электрическом воздействии происходит химический процесс, который выступает основой накопления заряда. Разобрать работу аккумулятора можно на примере литий-ионного устройства:

  1. При подаче электричества на контакты батареи, между катодом (алюминий) и анодом (медь) возникает наведенный потенциал.
  2. Ионы лития, под воздействием ЭДС, встраиваются в кристаллическую решетку анода.
  3. Когда подключена нагрузка к контактам аккумулятора, происходит обратный процесс выделения ионов лития и встраивание в алюминиевую решетку.

Автомобильные батареи работают на сходном принципе, только в качестве катода и анода выступает свинцовая решетка. Для положительного заряда в ячейках присутствует спрессованный диоксид (PbO2), а для отрицательного контакта прессованный порошковый свинец. Наполнены такие батареи кислотным составом, который постепенно, за период пользования высыхает. Характерная особенность АКБ – необходимость контроля скорости заряда/разряда, соблюдение полярности контактов, а также силы тока.

Конденсаторы для силовой электроники

Конденсаторы для источников питания, стабилизаторов, преобразователей напряжения или частоты работают в условиях больших коммутируемых токов, реактивных нагрузок, с напряжением различной формы. Типичные области применения включают в себя:

  • Преобразователи напряжения в локомотивах, электропоездах, городском электротранспорте, промышленных источниках питания;
  • Источники питания постоянного тока;
  • Промышленные источники питания;
  • Системы тестирования высоковольтных линий;
  • Импульсные разрядники.

Предлагаемые Vishay конденсаторы для силовой электроники (рис. 2) отвечают требованиям стандартов IE C 61071, IEC 61881, также возможна адаптация продукции под спецификации заказчика.

Рис. 2. Конденсаторы для силовой электроники

Ассортимент конденсаторов позволяет сделать оптимальный выбор практически для любого типа приложений с переменным напряжением вплоть до 24 кВ, для постоянного напряжения — до 125 кВ с уровнями концентрации энергии в конденсаторе до 15 кДж.

Серия DCMKP — низкоиндуктивные конденсаторы (<30 нГн), способные выдерживать импульсные токи до 600 А, устойчивые к ударным и вибрационным нагрузкам. Предназначены для фильтрации напряжения, развязки по постоянному току, накопления энергии в промышленных и тяговых двигателях. Номиналы 50…20000 мкФ, работа с напряжением 900…4250 В.

Серии EC, ET — высоковольтные конденсаторы, выполненные по технологии комбинированного диэлектрика (полиэстер, полипропилен, конденсаторная ткань) с масляным наполнением в герметичном корпусе. Могут применяться в системах с охлаждением воздухом, маслом, охлаждающей жидкостью типа SF6. Разработаны специально для систем фильтрации высоковольтного напряжения:

  • Сглаживание пульсаций напряжения;
  • Контуры индукционных печей;
  • Источники питания радиопередатчиков;
  • Источники питания рентгеновских аппаратов.

Диапазон номинальных значений 1 нФ…2 мкФ; (от 500 пФ до 2 мкФ для серии ЕТ), диапазон напряжений 1000…100000 В.

EMKP — серия цилиндрических конденсаторов с малыми потерями на высоких частотах для применений:

  • Во входных/выходных фильтрах переменного тока;
  • В устройствах демпфирования и уменьшения переходных искажений;
  • В системах коммутации нагрузки;
  • Для гальванической развязки и фильтрации постоянного напряжения;
  • Защита от перенапряжения.

Номиналы 0,1…470 мкФ для рабочих напряжений 400…2400 В.

Серия EPR — высоковольтные конденсаторы, выполненные по технологии комбинированного диэлектрика (полиэстер/полипропилен, конденсаторная ткань) с масляным наполнением в герметичном полипропиленовом корпусе с креплениями на болт М10, устойчивы к механическим ударам и вибрациям.

Основное целевое применение:

  • Развязывающие конденсаторы;
  • Высоковольтные разрядники;
  • Импульсные источники;
  • Радары, лазеры, источники рентгеновского излучения.

Номиналы 2 нФ…2 мкФ, диапазон возможных рабочих напряжений 1000…300000 В (постоянное напряжение).

Конденсаторы для фильтров постоянного тока серии ER сочетают хорошие электрические характеристики с компактными размерами, устойчивы к механическим ударам и вибрациям, обладают широким температурным диапазоном -55…85°С.

Ориентированы на применение:

  • В аудиоаппаратуре;
  • В импульсных источниках питания;
  • В цепях генераторов;
  • При фильтрации радиопомех;
  • В настраиваемых фильтрах;
  • При сглаживании пульсаций напряжения.

Номиналы 10 нФ…100 мкФ при напряжениях до 30 кВ.

GLI…A — серия конденсаторов с низкой индуктивностью и низкими потерями на высоких частотах (4х10-4 на 2 кГц), предназначенная для конверторов напряжения и частоты, промышленных и тяговых двигателей, источников бесперебойного питания, медицинского оборудования. Номиналы 1 пФ…230 мкФ при напряжениях 700…2150 В.

HDKMP — конденсаторы для сетей постоянного тока с высоким уровнем среднеквадратичного тока до 150 А и пиковым током до 25 кА, обладают низкой индуктивностью и устойчивостью к механическим воздействиям. Основное целевое применение — фильтры питания в различных силовых установках (тяговые двигатели, ветровые турбины, источники бесперебойного питания).

Особенности конструкции и производители

Плотность тока

Электроды этого изделия изготавливаются из специального пористого материала, покрытого сверху тонким слоем активированного угля. В качестве электролитического состава используются смеси неорганического или органического происхождения. Основные его отличия от привычного конденсатора состоят в следующем:

  • Между обкладками в этом изделии размещается не обычный слой диэлектрика, а вдвое толще, что позволяет получить очень тонкий зазор. Такая конструкция обеспечивает возможность накапливать электроэнергию в больших объёмах (электрическая ёмкость в этом случае значительно возрастает);
  • Далее суперконденсатор, в отличие от других образцов, аккумулирует и расходует заряд достаточно быстро;
  • Благодаря использованию двойного слоя диэлектрика повышается общая площадь электродов, а габариты при этом остаются прежними. Технические характеристики изделия при этом заметно улучшаются.

К особенностям этих конденсаторов, появившихся в 1962 году, также следует отнести энергетическую структуру их электродов, один из которых имеет электронную проводимость, а другой – так называемую «ионную». В результате этого в процессе их зарядки осуществляется разделение противоположных по знаку зарядов, приводящее к накапливанию на обкладках положительного и отрицательного потенциала (смотрите фото).


Разделение зарядов в СК

В 1971 году лицензию на производство этих уникальных изделий получила известная японская корпорация NEC, успешно освоившая к этому времени практически все электротехнические направления. Именно ей удалось продвинуть и окончательно утвердить на рынке электронных изделий уникальную технологию производства суперконденсаторов. С 2000-х годов она успешно освоена практически во всех экономически развитых странах мира.

Почему суперконденсатор вместо аккумулятора на практике используют так редко?

У них разные цели

В аккумуляторе намного больше запасается энергии, а это самая важная его цель — не разряжаться как можно дольше в бытовых приборах, в потребительской электронике и автомобилях.

У конденсатора саморазряд

В аккумуляторах он тоже есть, но в значительной меньшей степени проявляется. Суперконденсаторы быстро заряжаются и быстро отдают заряд — для длительного хранения энергии они не подходят ещё и по причине утечек.

Разное напряжение

В то время, пока аккумулятор поддерживает ваш телефон в рабочем состоянии, напряжение практически не меняется. Конденсатор изменяет напряжение в зависимости от накопленного заряда — цифры меняются в значительных пределах, что неприемлемо для чувствительной мобильной электроники, например.

→ В этой статье мы рассматриваем тему суперконденсаторов в максимально упрощённом варианте для массовой публики.

Польза ионисторов в регистраторах

Если вас интересует, например, подробная возможность установки конденсаторов вместо аккумуляторов в RAID-контроллерах, то напишите об этом в комментарии или отправьте сообщение нам ВКонтакте @NeovoltRu.

Подпишитесь в группе на новости из мира гаджетов, узнайте об улучшении их автономности и прогрессе в научных исследованиях аккумуляторов. Подключайтесь к нам в Facebook и Twitter. Мы также ведём насыщенный блог в «Дзене» и на Medium — заходите посмотреть.

Устройство и конструкция изделия

Основу данного конденсатора образуют два электрода, между которыми традиционно размещается электролитическая среда. Отличия от аккумулятора можно наблюдать в структуре материалов для изготовления электродов, пластины которых покрываются пористым активированным углем. Что касается электролита, то в этом качестве могут применяться органические и неорганические смеси. Конструкционно выделяется и техническое решение изоляции в структуре суперконденсаторов. Вместо аккумуляторных алюминиевых обкладок с диэлектрической прослойкой применяются компоненты с оптимальными свойствами ионной и электронной проводимости. Если продолжать концепцию возможного использования суперконденсатора в качестве аккумулятора, то электронным проводником вполне мог бы выступить пористый углерод, а ионным – раствор серной кислоты. Таким образом может обеспечиваться оптимальный слой разграничения зарядов между электродами без дополнительного включения громоздких изоляторов.

Заключение

Теперь поподробнее о достоинствах и недостатка:

Плюсы:

  • В отличии от аккумулятора суперконденсаторы надежнее справляются с пиковым пусковым током. Пуск получается надежнее.
  • Низкое напряжение вполне является рабочим.
  • Имеет низкий вес, от чего всю коробку можно запросто таскать домой на всякий случай.
  • Для пуска можно произвести зарядку даже от батареек и спокойно ехать в путь.

Минусы:

Большой саморазряд. Передвигаться конечно можно, но если необходимо на короткий срок включить габариты или аварийную сигнализацию — мало на что хватит энергии, при заглушенном двигателе естественно.

Ну это то что пришло в голову. Теперь о стоимости. На Али Экспресс супер конденсаторы стоят не так уж и дорого. И если посчитать их 6 и балансную защиту, то выйдет дешевле чем кислотный аккумулятор.

На этом у меня все. Надеюсь мой эксперимент был для вас познавательным и интересным. Удачи всем!

Список источников

  • ArduinoMaster.ru
  • slarkenergy.ru
  • elektrikaetoprosto.ru
  • electric-220.ru
  • www.asutpp.ru
  • radioskot.ru
  • www.elec.ru
  • labuda.blog
  • amperof.ru
  • BatteryZone.ru
  • yur-gazeta.ru
