Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Регулировка угла развала колес

Самым сложным процессом выступает проверка и регулировка развала колес, но и ее возможно выполнить своими силами. Чтоб это сделать машина поднимается так, чтоб колеса не дотрагивались до земли. После этого нужно вычислить места одинакового биения на боковых частях шин. Выставив колеса в положение движения по прямой, рядом с колесом следует подвесить груз. Мелом делаются метки по окружности колеса сверху и снизу. С помощью шнура с отвесом вычислите дистанцию от обода до шнура.

Разница дистанций между нитью груза и верхней частью обода и есть уровень развала.Для точности выполнения процедуры прокатите машину, чтоб колесо повернулось на 90. Повторить несколько раз и записать результаты.

Далее снимаем колесо автомобиля и отпускаем 2 болта крепления кронштейна стойки амортизатора к поворотному кулаку. Затем сдвигаем вовнутрь или наружу поворотный кулак, в каком направлении, и на какое расстояние, зависит от результатов ваших замеров. Именно таким образом вы сможете установить необходимый угол развала. После процедуры нужно подтянуть болты, поставить колесо и вновь провести замеры.

Делая сход-развал собственноручно, помните, что необходимо проводить замеры несколько раз (не меньше трех), после чего взять среднеарифметическое значение. Если развал-схождение отрегулированы правильно, транспортное средство не будет уходить в сторону при движении, а износ протектора шин будет равномерный.

Вся процедура регулировки проводится заново в том случае, если после проведенных работ машина всё равно «уходит» с траектории прямолинейного движения. О неправильном развале или схождении также скажет неравномерный износ покрышек, по этому диагностика шин также будет не лишней.

Самостоятельное выполнение такой не легкой процедуры сэкономить приличную сумму денег, однако помните, что для большинства современных автомобилей рекомендуется проведение сход/развал в автосервисах.

Технология регулировки развал схождения

Регулировка происходит в два этапа. Сначала необходимо выполнить установку угла развала, а затем заняться регулировкой схождения.

Установка угла развала

Чтобы выставить угол развала своими руками необходимо установить машину на ровную площадку (желательно со смотровой ямой), подготовить такие аксессуары, как линейка, шнур-отвес и мел.

Технология регулировки развала колес выглядит следующим образом.

1. Сначала колеса выставляются в строго прямолинейном направлении.
2. На верхней и нижней части покрышки делаются мелом две отметки.
3. К крылу автомобиля прикладывается шнур-отвес, который должен неподвижно свешиваться параллельно плоскости колеса.
4. Теперь необходимо выполнить измерение расстояния от шнура до обода диска. Разница в измерении не должно превышать 3 мм.
5. Следующим действием будет перемещение автомобиля вперед с целью поворота меток на угол 90 градусов. После этого процедура измерения повторяется. Это позволит получить более точные среднеарифметические значения.
6. Для регулировки развала необходимо снять колесо, отпустить болты крепления поворотного кулака и амортизаторной стойки.
7. Теперь в зависимости от данных измерений необходимо сдвинуть поворотный кулак внутрь или наружу.
8. После этого болты закручиваются, колесо устанавливается на место и проводится контрольный замер.

Благодаря таким действиям удастся добиться правильного развала колеса. Для заднеприводных машин допускается погрешности в пределах +1…+3 мм, а для переднеприводных авто этот показатель ограничивается диапазоном -1…+1 мм.

Установка схождения колес

Для регулировки показателя угла схождения требуется телескопическая линейка. Обязательным условием будет наличие ровной поверхности и прямонаправленное положение колес.

1. Работа начинается с установки мелом меток в виде точек на внутренней стороне обеих покрышек (спереди), вплотную к диску.
2. Телескопическую линейку устанавливают таким образом, чтобы концы ее касались точек на шинах, но при этом измерительный инструмент не задевал деталей машины. В таком положении линейка фиксируется и делается замер.
3. После этого автомобиль откатывается вперед так, чтобы телескопическое устройство сместилось назад, не задев никаких элементов подвески.
4. Теперь осталось проверить полученные показания и сравнить их с замером в передней части.
5. Если расстояние между шинами уменьшилось, следует укоротить рулевые тяги. При увеличении расстояния необходимо удлинить тяги. Для регулировки следует предварительно отпустить контргайки, расположенные возле рулевых наконечников. После установки угла схождения не забудьте закрутить гайки.

Проведение простых регулировочных действий своими руками позволит приблизительно выставить развал схождение в домашних условиях. Если после установки колес автомобиль во время движения тянет в одну из сторон, наблюдается плохой «накат», на глазах изнашивается внешняя или внутренняя сторона резины, следует обратиться на станцию техобслуживания для проведения более точных регулировок.

Как часто делать

Подавляющее большинство водителей считают, что регулировку колес делают только после ремонта подвески или при появлении явных признаков «неадекватного» поведения машины на трассе. Однако специалисты с этим мнением не согласны и советуют производить настройку сход-развал:

• через каждые 15-20 тысяч километров пробега или при каждой сезонной замене покрышек;
• при появлении быстрого или ярко выраженного неравномерного износа шин;
• сразу после покупки нового или подержанного автомобиля;
• при различных радиусах поворота налево и направо;
• после регулировки высоты посадки автомобиля («занижающего» тюнинга) при помощи специальных вкладок или утолщенных резинок;
• после внезапного изменения положения руля;
• при появлении серьезных проблем во время управления транспортным средством (постоянный уход в сторону, запоздалое реагированием, «плавание» по колее и т.д.);
• из-за отказа автомобиля возвращаться к прямолинейному движению после выхода из поворота;
• после любого ремонта подвески (замена маятникового рычага, шаровых опор, наконечников, рулевых тяг и т.д.).

Периодичность здесь может быть самая разная. Ведь каждая из этих причин может свидетельствовать о «сбитых» регулировках, которые желательно как можно быстрей настроить под конкретный автомобиль, а не гадать о том, как понять, что его надо делать. Сделать это можно не только на СТО, но и самостоятельно при помощи одного из способов, которые будут подробно рассмотрены в этой статье.

Признаки нарушения регулировки

Если у вас новый автомобиль, его балансировка проводится еще на заводе, потому сразу же из салона есть в автосервис нет необходимости.

Обычно разбалансировка развал-схождения появляется в результате тех или иных действий со стороны водителя. Но нельзя исключать и естественный износ авто.

Есть несколько симптомов, позволяющие четко понять, что развал-схождение сбился, и нужно делать корректировку:

• Когда машина входит в поворот, колеса начинают издавать визг;
• При движении по прямой машина начинает отклоняться в сторону. Смещение может происходить влево и вправо;
• Отпуская руль, машину может начать тянуть в какую-то сторону;
• Наблюдается ускоренный износ покрышек.

Заметив один или несколько подобных симптомов, обязательно стоит проверить развал и схождение. Не исключено, что проблема кроется и в подвеске. В любом случае диагностика нужна.

Замер и выставление схождения

как отрегулировать развал самостоятельно

Для измерения понадобится телескопическая линейка и ровная поверхность. Колеса устанавливаются параллельно друг другу. Способствоватьалгоритм установки схождения своими руками выглядит так:

• На внутренней стороне круга у края диска нарисован мел;
• Линейка закреплена между колесами так, чтобы она не касалась деталей и узлов подвески;
• Машина катится вперед, телескопическая линейка перемещается назад. Убедитесь, что линейка надежно закреплена;
• Шкала линейки укажет разницу в расстоянии.

Допустимое расхождение значений — 1 мм. Если оно превышено, исправьте схождение. Это делается регулировкой длины рулевых тяг. Если разница в измерениях отрицательная, крепление рулевой тяги уменьшается. Если значение положительное, длина тяги будет увеличена.

После манипуляции измерения повторяются. Схождение скорректировано до предельных значений. Если расхождение больше, процедура повторяется.

Самостоятельное выполнение корректировки

Подготовка к выполнению замеров и последующей настройки

Для проведения самостоятельных работ по корректировке углов положения колёс транспортного средства потребуется максимально ровная горизонтальная площадка, оборудованная смотровой ямой. Также нужно приготовить следующий инструмент и вспомогательное оборудование:

• набор водительских инструментов;
• отвесный шнур либо строительный уровень, кусок мела;
• складная измерительная линейка или рулетка;
• моток прочной верёвки или гибкой проволоки;
• два бруса с ровной поверхностью, по 60 см длиной;
• две скользящие опоры под автомобильные колёса (можно изготовить из 4 металлических пластинок, смазав каждую пару пластин между собой солидолом, чтобы обеспечить наилучшее скольжение).

Наличие скользящих опор крайне важно для выполнения операции регулировки, поскольку при настройке второе колесо должно быть неподвижно!

Диагностику подвески также лучше выполнить до корректировки углов развала-схождения.

Машина устанавливается на размещённые на одном уровне скользящие опоры

На данном этапе крайне важно убедиться, что машина стоит на абсолютно ровной поверхности, в противном случае измерения будут проводиться с существенной погрешностью, что недопустимо. Руль автомобиля должен стоять ровно; лучшим решением будет его зафиксировать

Машину установить на стояночный тормоз.

Как правило, необходимость корректировки развала передних колёс возникает у авто, имеющих многорычажную подвеску.

Если показатель неудовлетворительный, положение колеса следует скорректировать, применяя ключи и используя регулирующие механизмы.

Схождение: работа с передним мостом

Для передних колёс корректировка показателей схождений выполняется за счёт корректировки длин рулевых тяг. Изменение рулевых тяг осуществляется путём вращения рулевого наконечника и муфты.

Второй способ – измерение дистанций от натянутой бечёвки до колеса. Нормальное схождение для легковых авто составляет в среднем 0 – 0,25 градуса, что для каждого колеса составит 0-1 мм.

Для корректировки отпустить контрагайку и, вращая рулевую тягу, нужно выставить нужное расстояние, которое составит необходимый угол.

Схождение: работа с задним мостом

Схождение задних колёс можно отрегулировать только в той ситуации, если модель машины оснащена задней подвеской независимого типа. Регулируются колёса корректирующими расстояние тяги эксцентриковыми болтами, или вращение муфт с той же целью. Схождение задних колёс должно быть 0-0,5 градусов.

Окончание настройки

После того, как все манипуляции выполнены и углы развала и схождения скорректированы, следует в обязательном порядке сместить машину на один метр назад и вперёд. Назначение данной технологической операции — сбросить возможное напряжение в системе подвески и в автомобильных шинах. После этого нужно повторно установить автомобиль в горизонтальное положение, закрепить руль, активировать стояночный тормоз и выполнить все контрольные измерения. Если показатели остались неизменными или «поплыли» незначительно, при этом оставаясь в пределах нормы, — работа выполнена.

Корректировка показателей схождения и развала с использованием специального оборудования

Первый стенд, на котором производились корректировки углов положения колёс авто, был внедрён в США инженером-автопроектировщиком Ли Хантером. Он получил название оптического, поскольку в нём для определения углов наклона колёс применялись сфокусированные лучи. В 1969 году стенд перевели на компьютерные технологии, а спустя четверть века на смену оптическому стенду пришли 3D технологии.

Важную роль в процессе наладки играет опыт и квалификация специалиста, проводящего настройку. Зачастую «ручное» квалифицированное выполнение работ оказывается гораздо более качественным, чем применение «умной» техники.

Итак, настроить развал-схождение автомобильных колёс вполне возможно своими руками. Но в случае, если вы не слишком уверены в своих силах, или же имеете дорогую машину с недешёвыми шинами, лучше после самостоятельной настройки обратиться к профессионалам, которые смогут выполнить качественную диагностику.

Видео про сход-развал:

https://youtube.com/watch?v=SLOR-dQyuBk

Контроль угла развала на передних колесах

Нужно отметить, что углы развала довольно проблематично выставлять самостоятельно, так как имеется немало трудностей. Но проверить, насколько сильно угол отклоняется от нормального положения, можно без особого труда. Для этого нужно действовать по следующему алгоритму:

1. Установите автомобиль на ровной площадке и зафиксируйте его положение, подставив под задние колеса упоры.
2. Сядьте в машину и, вращая руль, добейтесь того, чтобы он стоял ровно. Колеса должны быть параллельны кузову автомобиля.
3. Надавите на амортизаторы 2-3 раза, чтобы подвеска машины заняла нормальное положение. Усилие должно быть примерно 40-50 кг. Операция проводится на всех четырех амортизаторах.
4. Возьмите нитку и зафиксируйте ее на верхней части крыла автомобиля, чтобы она проходила четко через центр колеса. Чтобы добиться вертикального положения, к нижнему концу привяжите грузик. Проводите замер от верхнего и нижнего краев колеса до нитки. Разница значений – это и есть развал колес.

Например, разница — 2 мм. Это означает, что угол развала составляет 20 минут (не градусов). В норме угол должен быть равен 4 градуса и 30 минут. Допустимо отклонение в большую сторону не более чем на 20 минут. Но это в случае, когда машина нагружена массой в 320 кг. Если нет нагрузки, то угол не должен отклоняться более чем на 20 мин. от значения 0 градусов и 5 мин.

Самостоятельная регулировка развала

Отрегулировать углы сход-развала не так просто, как кажется. Это достаточно серьезное нарушение в конструкции автомобиля. Но все же выполнить эту процедуру можно и самим. Разберемся, как это делается.

Диагностика

Прежде чем что-то регулировать, стоит провести диагностику. Для этого достаточно взять обычный штангенциркуль или рулетку, отвес и маркер.

Штангенциркуль для измерения угла развала

1. Поставьте авто в гараж на ровную поверхность.
2. Поднимите на подъемнике или домкрате.
3. Сидя в автомобиле, проверните поочередно до упора каждую пару колес в одну и другую сторону, используя руль. Затем выставьте руль ровно, чтобы колеса встали прямо.
4. Утяжелите автомобиль. Для этого можно поместить в салон и багажник мешки со щебенкой.
5. Затем нажимайте по очереди на крылья капота, багажник, но обязательно делайте нажимы в прыжке, чтобы увеличить уровень воздействия. Эта несколько комичная процедура позволит стабилизировать всю систему подвески.
6. Затем возьмите отвес и поместите его на перед капота так, чтобы его нить свисала вдоль колеса вниз.
7. Возьмите маркер и отметьте прямо на шине место, где проходит нить.
8. Вычислите промежутки между линией маркера и верхнего и нижнего краев покрышки.
9. Затем продвиньте авто немного вперед так, чтобы колеса прокрутились на 180 градусов. Выполните те же самые действия.

Диагностика угла развала на стенде Теперь сравните полученные результаты

Если разница между ними будет более 3 мм, то важно как можно скорее отрегулировать углы развала и схождения

Инструменты и материалы

На самом деле, несмотря на всю сложность и кропотливость выравнивания углов, для выполнения этой работы не нужно большого количества инструментов. Список достаточно короткий: это домкрат, ключи рожковые, накидные, колесные.

Инструмент для регулировки развала-схождения

Инструкция

Если у вас есть место, время и все необходимые инструменты, то вы можете сами выполнить регулировку углов. И лучше делать ее сразу после диагностики, которую мы провели ранее, если машина в этом нуждается. Кратко расскажем о порядке действий во время регулировки сход-развала.

Развал-схождение своими руками

1. Сначала снимите с подвески колесо, а затем при помощи ключа ослабьте немного крепеж амортизатора, чтобы он опустился к поворотному кулаку.
2. Затем сдвиньте этот кулак в любую сторону. Данный процесс поможет поменять угол до нужного значения.
3. Натяните проволоку от ступицы переднего до ступицы заднего колеса. Применяя ее, сверьте угол наклона колес.
4. Далее регулируйте схождение. Сначала ослабьте затянутые гайки на так называемых рулевых тягах.
5. Затем выставьте идеально ровно руль и зафиксируйте его при помощи хомутов и жерди.
6. После клещами-коброй удерживайте муфту тяги и аккуратно поворачивайте ее. Так вы измените длину тяги до того момента, пока руль не начнет сопротивляться вашим движениям. Кстати, следите и за расстоянием между нитью отвеса и шиной. Как только зазор исчезнет, то это будет означать, что схождение выставлено так, как должно быть. Совместное схождение пары должно быть 2 мм.

Регулировка угла схождения колес

Видео — Теория развал-схождения колес

https://youtube.com/watch?v=dTR9sVX9jUU

Вот так выполняется регулировка угла с помощью инструмента. После окончания работ обязательно затяните все соединения.

Затягивание всех соединений после регулировки угла схождения

https://youtube.com/watch?v=sUKg_4tj_yw

https://youtube.com/watch?v=0a_o_A5n2Ps

Как отрегулировать своими руками развал схождение на автомобиле ВАЗ 2107: ключевые моменты

Юстировка параметров положения колес трудно выполнить самому, поэтому лучше воспользоваться услугами хорошего помощника. Но даже, если не удалось найти такого, то не стоит отчаиваться – неспешно действуя по перечисленным пунктам, вам удастся реализовать настроечные операции в полном объеме.

Установка угла развала

Чтобы произвести своими руками регулировку развала или схождения передних колес на Lada достаточно выполнить несколько нехитрых операций. Для измерения фактических величин следует взять отвес и штангенциркуль. Дальнейшие действия производятся согласно следующей схеме:

• Приставить бечевку отвеса к верхней точке боковины покрышки.
• Измерить штангенциркулем расстояние от обода диска до бечевки в нижней и верхней точках.
• Определить разность полученных результатов. Например, если разница между цифрами в нижней и верхней точках составляет 3 мм, то это говорит о том, что угол развала составляет 30°.

Технология изменения угла развала состоит в установке или демонтаже шайб на двух болтах, которые закручены радиально в ось нижнего рычага. Добавив или убрав шайбу толщиной 0,5 мм, корректируемый угол изменится на 7-9′

Важно знать, что угол кастора при этом остается без изменений

Установка угла схождения

Параметр представляет собой фактор отклонения вектора вращения колеса от градиента прямолинейного движения. В цифрах этот промежуток выражается 2-4 мм при полностью загруженном авто и 3-5 мм – при пустом. Определение данных показателей осуществляется при помощи бечевки с двумя крючками:

• Зафиксировать рулевую колонку в прямолинейном направлении.
• Установить и натянуть бечевку, закрепив крючки за края внутреннего обода переднего и заднего дисков на уровне их осей.
• Установить брусок толщиной 28 мм между бечевкой и боковой частью заднего колеса, которая ближе к передней оси. При этом в обеих точках передней покрышки на уровне бечевки должен быть промежуток 2 мм.

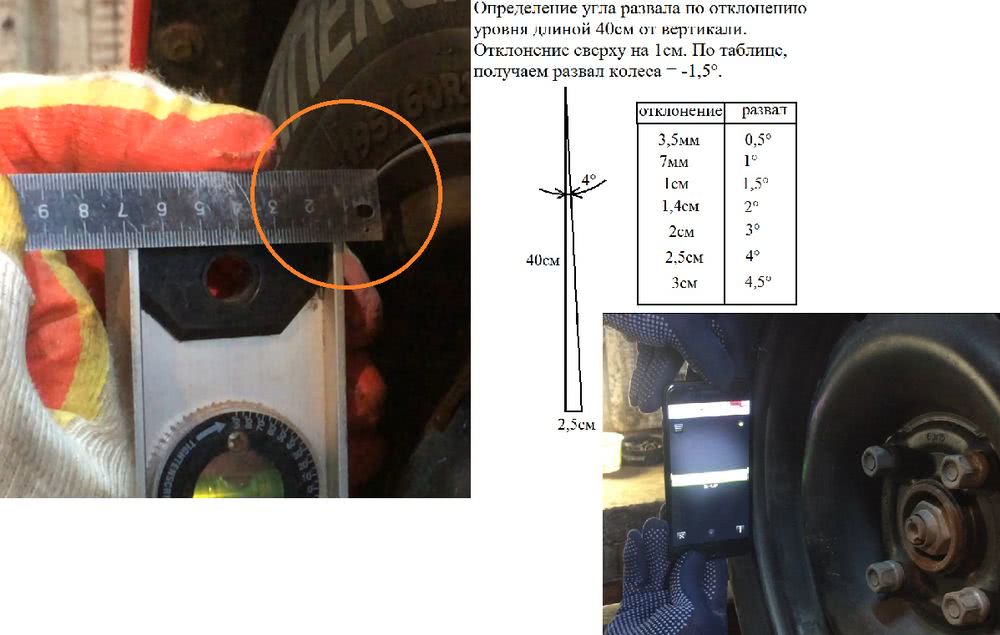

Измерение углов развала

Для определения этих параметров базовый коридор не понадобится, его можно убрать. Углы развала можно определить несколькими способами: с помощью отвеса, пузырькового уровня, цифрового инклинометра или другого угломера.

Перед началом замера углов развала нужно удостовериться, что машина стоит на ровной поверхности.  Если же развал будет измеряться с помощью цифрового инклинометра, то достаточно откалибровать прибор по наклону поверхности, на которой расположена машина. Для этого следует приложить к поверхности угольник и сверить расположение угломера с положением его вертикальной грани.

На ободе колеса ставим маркером или мелом две вертикальные метки. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна быть в пределах +-2мм. Прокатываем машину на четверть оборота колеса (90 градусов) и делаем еще две вертикальные метки. Снова замеряем расстояние от отвеса до обода колеса, тем самым нивелируем погрешность измерения, связанную с биением диска колеса.

Определение угла развала.

Для переднеприводных автомобилей усреднённые значения углов развала считаются в норме 0 ± 1 мм, для заднего привода нормой считается диапазон +1 ±3 мм. Для дисков размеров 13 и 14 дюймов 1 миллиметр развала равен примерно 10 угловым минутам. Точную величину допуска развала колес для конкретного автомобиля лучше всего узнать из рекомендаций завода изготовителя автомобиля.

Измерение угла развала с помощью пузырькового уровня.

Угол развала также можно измерить с помощью пузырькового уровня или телефона с установленной программой для измерения углов.

Параметры развал схождения колес

А лет 20-30 назад, на «классике» развал схождение своими руками – это была норма. Тем более, что оборудование для развала схождения не требует особых знаний и навыков. Речь идёт о линейке регулировки угла схождения колес.

Но, вдруг, случится непредвиденное. Мобильный Интернет есть, а мастерской в округе, в которой есть оборудование для развала схождения, нет. Вот тут-то вам и пригодятся наши советы.

Совершенно нелишним будет пройти виртуальное обучение, развал схождение колес в котором мы опишем как мануал. Кроме того, вам поможет правильно сделать развал схождение видео, специально снятое нашими добровольными помощниками.

Прежде, чем производить процедуру регулировки развал схождения своими руками, конечно же нужно знать основные параметры, которые являются отправной точкой удачной регулировки колес.

Замена амортизатора, тюнинг подвески, или какой-то другой незначительный ремонт «ходовой», требует обязательной контрольной регулировки установочных углов колес.

Параметры для всех колес

Развал колес – это угол между вертикалью и непосредственной плоскостью вращения колеса. Отрицательный развал – это когда колесо направлено верхней стороной внутрь вертикали, а положительный, если верхняя сторона колеса направлена наружу.

Схождение колес – это угол между плоскостью вращения колеса и направлением движения. Измеряется схождение в градусах/минутах и в миллиметрах.

Параметры для управляемых колес

Продольный угол наклона оси поворота колеса (кастр) – это угол между проекцией оси поворота колес на продольной плоскости и вертикалью. Этот угол, если проведена правильная регулировка развал схождения, обеспечивает самовыравнивание колес за счет скорости. Для стандартных авто кастр  считается нормой в 6°

Угол поперечного наклона – это угол между проекцией оси поворота на поперечную плоскость и вертикалью. Он обеспечивает самовыравнивание колес за счет веса авто.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Вообще рекомендуется проверять сход-развал не реже одного раза в год. Даже если нет к этому никаких предпосылок, очердная проверка не помешает. Определить необходимость этой процедуры несложно, зная характерные симптомы:

• при движении по ровной дороге машину уводит вправо или влево, если отпустить руль;
• гул колёс на разных скоростях;
• неравномерный износ протектора шин.

Также сход-развал проводится в обязательном порядке, если производился ремонт передней подвески, рулевого управления и несущих элементов кузова.
В идеальных условиях для такой работы нужен специальный стенд, но покупать столь дорогостоящее оборудование для обслуживания личного автомобиля нецелесообразно. Для проведения схода-развала в гаражных условиях можно обойтись и без стенда. Для этого понадобится:

• смотровая яма (площадка должна быть идеально ровной);
• большой прямоугольный треугольник (длина катета должна быть больше, чем расстояние от поверхности пола до верхней части диска колеса);
• отвес со штативом;
• специальная линейка для регулировки развала-схождения (можно заменить точной линейкой с миллиметровыми делениями);
• хорошие знания геометрии (потребуется высчитывать угол на основе углов треугольника);
• подходящий слесарный инструмент;
• щётка с металлическим ворсом.

Кстати, линейку можно заменить лазерным дальномером, а вот угломеры и обычные транспортиры использовать не рекомендуется из-за неточности их показаний. Ну и конечно, потребуется терпение и свободное время. С другой стороны та же процедура на стенде в автосервисе занимает минимум времени и стоит недорого. Делать сход-развал своими руками или сэкономить время — каждый решает сам.

Регулировка развала-схождения на СТО

Если есть подозрения, что у вашей «шестёрки» нарушен сход-развал, то следует посетить автосервис для диагностики подвески и углов колёс. Если будет выявлено, что какие-то элементы подвески вышли из строя, их придётся заменить и только после этого выполнить регулировку. Процедура может осуществляться на разном оборудовании, например, оптическом либо компьютерном стенде

Важное значение имеет не столько используемое оснащение, сколько опыт и подход мастера. Поэтому даже на самом современном оборудовании настройка может не дать должного результата. В разных сервисах технология проверки УУК может отличаться

Сперва мастер проверяет давление в колёсах, подкачивает их согласно установленным покрышкам, значения заносит в компьютер, после чего приступает к регулировочным работам. Что касается автовладельца, то его должно волновать ни столько оборудование, которое будет задействовано для регулировки, а то, чтобы после процедуры машина на дороге вела себя устойчиво, её никуда не уводило и не кидало, резину не «ело»

В разных сервисах технология проверки УУК может отличаться. Сперва мастер проверяет давление в колёсах, подкачивает их согласно установленным покрышкам, значения заносит в компьютер, после чего приступает к регулировочным работам. Что касается автовладельца, то его должно волновать ни столько оборудование, которое будет задействовано для регулировки, а то, чтобы после процедуры машина на дороге вела себя устойчиво, её никуда не уводило и не кидало, резину не «ело».

Итоги

Настройка геометрии колес — важная работа, которая должна своевременно выполняться с привлечением специалистов своего дела. Главное, чтобы проверка производилась на современном оборудовании с помощью квалифицированного и обученного мастера.

В завершение выделим следующие советы.

Проверяйте даже новый автомобиль. Покупая машину из салона, вы получаете транспорт со всеми необходимыми настройками. Но через определенный километраж происходит просадка всех деталей, из-за чего параметры развал-схождения меняются.

Чтобы избежать проблем, рекомендуется загонять машину на стенд после двух тысяч километров.

В случае ремонта или замены элементов подвески желательно проверить и отрегулировать геометрию колес. Единственное, что не влияет на этот параметр, так это установка новых втулок стабилизатора.

Изменение геометрии чаще всего происходит при ударе колеса о препятствие или при попадании в яму.

В случае повреждения колес или элементов подвески (передней или задней) должна быть произведена компьютерная диагностика.

https://youtube.com/watch?v=4OCS0g08kWY

Похожие записи:

Литье алюминия в домашних условиях: изготовление форм, технологический процесс Как вырастить огромную змею из песка: увлекательный эксперимент Декор кружки: пошаговый мастер-класс по декору и оформлению кружки из полимерной глины, и стекла (фото обзор идей) Бетонный пол в гараже своими руками Подключение амперметра и вольтметра в сети постоянного и переменного тока Не включается приставка цифрового тв: что дальше?
