Как сделать развал-схождения своими руками в домашних условиях, регулировка и установка

Содержание

Регулировка схождения колес в домашних условиях

На переднем мосту.

Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.

Порядок действий.

1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)

2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.

3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).

4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.

5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм., резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.

Как сделать измерительную рейку

Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.

Частая ошибка !!!

Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения. На этом процедура регулировки схождения передних колес завершена.

Регулировка на заднем мосту

В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.

Настройка угла развала

Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.

Процесс измерения угла:

— автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. — берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. — далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов

— с помощью ключей и регулировочных механизмов изменяете положение колеса.

— аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.

Важно!

При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.

Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?

— На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.

На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…

Когда регулировка углов установки колес не помогает

Если регулировка развала или схождения не
помогает, значит проблемы кроются в подвеске, ходовой, а может быть и в самой
резине. Поэтому перед процедурой лучше провести диагностику подвески, чтобы
исключить поломки в ней, влияющие на настройки схождения и развала. Например,
при разболтанных шаровых опорах углы будут постоянно смещаться в зависимости от
уклона дороги и распределения веса в машине.

Стоит
знать! Если развал или схождение выставлены верно, но автомобиль продолжает
тянуть на сторону при прямом положении руля, попробуйте поменять колеса
местами. Возможно, их особенная геометрия сказывается на подвеске и рулевом
управлении.

Еще одной распространенной причиной являются
погнутые колесные диски. В шиномонтажке при балансировке стенд это покажет.
Понадобится рихтовка или замена. Иногда машина «гуляет» из-за
изношенных зубцов рулевой рейки или разбитых ступичных подшипников. Подняв ТС
на подъемнике и подергав шасси на себя за верх и низ, вы ощутите люфт. В таком
случае нужна замена подшипников, поскольку люфта здесь быть не должно.

Существует много причин, почему машину тянет в
сторону или туго вращается руль, поэтому лучше сразу обратиться в сервис. В СТО
проведут диагностику, отсеяв исправные рабочие узлы в подвеске, и займутся
непосредственно устранением причины неисправности. Если дело все же в неверном
схождении или развале, проверка на профессиональном стенде обеспечит самый
точный результат.

Когда нужно проводить регулировку схождения и развала

На выполнение этой процедуры изготовитель дает рекомендации, в них указано, после какой величины пробега нужно это делать. Для отечественных машин он нужен в пределах 10-20 т. км, для иномарок 25-30 т. км

Важно помнить, что даже если авто не было в ДТП и на нем не выполняются замены элементов ходовой со временем установка углов нарушается. В ходе эксплуатации из-за просадки сайленблоков, пружин амортизатора и прочих элементов подвески, параметры нужно менять

Появление микроскопического люфта в соединениях ведет к замене этих показателей. В связи с этим опытные автомобилисты придерживаются «золотого правила» не реже раза в год проверяют правильность установки углов.

Внеочередную регулировку углов установки (схождения, развала) надо делать в следующих случаях:

  • при замене стоек амортизатора, стабилизатора, шаровых опор, подшипников пружины, рулевых тяг, рейки, редуктора и многих других деталей ходовой;
  • ускоренный износ шин;
  • погнут диск в результате удара колеса о препятствие, требует замены или реставрации;
  • самопроизвольный увод машины в сторону;
  • изменение параметра дорожного просвета за счет укорачивания или удлиннения пружины;
  • замене шин на шины другого размера;
  • по окончании поворота руль не возвращается в первоначальное положение;
  • при сезонной замене резины;

При этом, при замене многих деталей, если есть уверенность, что не сбиты настройки, опытному водителю регулировку можно проводить по желанию, для подстраховки. Т.к. по поведению автомобиля опытный водитель быстро определит целесообразность такой регулировки.

Три варианта построения продольной оси автомобиля

На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:

  • В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
  • Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
  • Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.

Продольная ось и линия «trast line» на автомобиле.

Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».

Какой инструмент понадобится?

Подручные инструменты

Чтобы провести корректную процедуру развала-схождения своими руками, понадобится место с ровной поверхностью. Желательно присутствие смотровой ямы, но можно и обойтись обычным домкратом. Из инструментов понадобится:

  • Мел;
  • Обычная линейка;
  • Веревка с металлическим предметом в качестве отвеса;
  • Стандартный набор ключей. Шестигранники, накидные;
  • Телескопическая линейка.

Данный набор не включает дорогостоящих специальных приспособлений. Все инструменты можно найти на рынке в свободном доступе. В качестве рабочего места подойдет эстакада. Однако стоит помнить, что на СТО манипуляции производятся на цифровом оборудовании, что дает большую точность при вычислениях.

Регулировка схождения колёс автомобиля жигули с задним приводом

Делать регулировку схождения передних колёс нужно на яме или на эстакаде. Потому что удобнее регулировать длину тяги. У автомобиля с задним приводом колёс схождение должно быть положительным.

Для регулировки схождения колёс автомобиля на жигулях нужно несколько не хитрых приспособлений!

Во первых нужно сделать так, чтобы передние колёса могли легко поворачиваться при регулировке. Для этого делаем такое приспособление. Берём 4 жестяные пластины примерно 20 на 20 см. Смазываем их салидолом или чем угодно жирным, чтобы они могли скользить относительно друг друга. Складываем 2 пластины по две и подкладываем под передние колёса.

Во вторых выровнять рулём колёса строго параллельно оси автомобиля. Закрепить руль, чтобы он не вращался палкой. Для этого упираем палку в пол или в дверь и жёстко приматываем её к рулю. Руль должен быть зафиксирован и не мог вращаться.

В третьих берём длинную верёвку и привязываем к ней с одной стороны крючок и с другой коротенькую резинку и к резинке крючок. Резинка нужна для того чтобы натянуть верёвку. Крючком зацепляемся к ободу заднего колеса и протягиваем верёвку строго по центру заднего колеса и через центр переднего колеса. Крючок с резинкой можно зацепить на переднем противоположном колесе или ещё где то. Главное чтобы верёвка проходила по центру регулируемого колеса и прижималась спереди и сзади к шине.

Дальше подкладываем под верёвку брусок толщиной 22 мм. между верёвкой и передней частью шины заднего колеса. Это делается потому что ширина между задними колёсами жигулей всех моделей с задним приводом колёс уже на 44 мм. чем между передними.  Поэтому чтобы верёвка натягивалась строго параллельно продольной оси кузова автомобиля подкладываем брусок 22 мм. толщиной. Затем к бруску в 22 мм подкладываем ещё брусок в 6 мм. Теперь необходимо посмотреть как ведет себя верёвка у задней части переднего колеса. Для правильной регулировки нужно чтобы верёвка была не сильно прижата к колесу и не было зазора между верёвкой и шиной колеса.

Теперь переходим к регулировке схождения. Регулировка угла схождения на всех автомобилях сводится к тому, что при уменьшении схождения рулевые тяги необходимо удлинить, а при увеличении длину тяги необходимо укоротить. Подкручивая длину тяги смотрим чтобы верёвка только касалась шины задней части переднего колеса.
После этого переходим ко второму колесу и повторяем все действия с ним.

Признаки необходимости проведения таких работ на автомобиле

Есть несколько признаков и симптомов, по которым можно понять, что клёса пора регулировать.

При езде руль находится в центральном положении, а автомобиль отклоняется в сторону.
Руль повернут в одну из сторон, но машина всё равно едет по прямой.
Если вы только что купили автомобиль, обязательно обратитесь в автосервис за развал-схождением. Мастера на внутренней СТО магазина должны проводить процедуру перед продажей, но на практике так бывает не всегда. В идеале лучше спросить об этом перед покупкой.
При смене резины загляните на станцию технического обслуживания чтобы проверить развал-схождение

Возможно, делать его не придётся, но вероятность имеется.
Кроме того, обратите внимание на расход топлива и скорость износа покрышек. Если эти параметры увеличились, возможно, проблема именно в состоянии колёс.. Неравномерный износ покрышек — один из признаков необходимости развал-схождения

Неравномерный износ покрышек — один из признаков необходимости развал-схождения

Развал-схождение задних колёс

Нужно ли выполнять развал-схождение задних колёс в переднеприводном автомобиле? Да, но надо иметь в виду небольшой нюанс. Если заднее колесо вывернуто наружу, задняя ось будет уводиться на обочину, что приведёт к появлению сильных заносов на поворотах. Если же колесо развёрнуто к центру поворота, машина будет с трудом поворачивать.

Однако незначительное сведение этих частей авто одно к другому идёт только на пользу водителю, поскольку можно будет проще двигаться по прямой, а подвеска сможет лучше «подруливать» в определённую сторону даже при сильных порывах бокового ветра, что является несмоненной помощью водителю-новчику.

Итак, если нижние стороны задних колёс слегка повёрнуты друг к другу — это нормально. А вот их расхождение нуждается в устранении.

Проблемы ходовой и настройка параметров колёс

Обязательно выполняйте развал-схождение, если ходовая часть транспорта подвергалась ремонту

Особенно важно сделать это при замене следующих деталей:

  • сайлентблоков;
  • наконечников рулевых тяг;
  • рычагов подвески.

Теоретически при замене верхних и нижних шаровых, пружин и амортизаторов прибегать к процедуре не надо, но некоторые специалисты рекомендуют выполнять её при работах с абсолютно любым компонентом ходовой. На всякий случай.

Какими должны быть углы установки: отрицательные и положительные величины

Оптимальное значение для легкового автомобиля — либо нулевое, либо слегка отрицательное (т. е. колёса должны быть немного направлены наружу нижней частью). Возможна установка положительного значения — от 0 до 4,5 градусов. В спортивных автомобилях используется отрицательное значение от -0,5 до -5,5 градусов. Благодаря этому достигается высокий уровень сцепления, повышается стабильность на поворотах.

У отрицательных углов есть минусы. Так, при езде по прямой внутренняя кромка покрышки будет быстрее изнашиваться, возможна нестабильность при разгоне и торможении на прямом пути. Оптимальным вариантом является установка показателя на уровне в -0,5 градусов.

Положительный и отрицательный развал

Как отрегулировать своими руками развал схождение на автомобиле ВАЗ 2107: ключевые моменты

Юстировка параметров положения колес трудно выполнить самому, поэтому лучше воспользоваться услугами хорошего помощника. Но даже, если не удалось найти такого, то не стоит отчаиваться – неспешно действуя по перечисленным пунктам, вам удастся реализовать настроечные операции в полном объеме.

Установка угла развала

Чтобы произвести своими руками регулировку развала или схождения передних колес на Lada достаточно выполнить несколько нехитрых операций. Для измерения фактических величин следует взять отвес и штангенциркуль. Дальнейшие действия производятся согласно следующей схеме:

  • Приставить бечевку отвеса к верхней точке боковины покрышки.

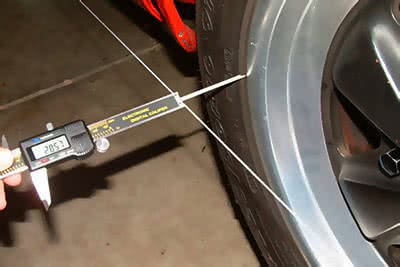

  • Измерить штангенциркулем расстояние от обода диска до бечевки в нижней и верхней точках.
  • Определить разность полученных результатов. Например, если разница между цифрами в нижней и верхней точках составляет 3 мм, то это говорит о том, что угол развала составляет 30°.

Технология изменения угла развала состоит в установке или демонтаже шайб на двух болтах, которые закручены радиально в ось нижнего рычага. Добавив или убрав шайбу толщиной 0,5 мм, корректируемый угол изменится на 7-9′

Важно знать, что угол кастора при этом остается без изменений

Установка угла схождения

Параметр представляет собой фактор отклонения вектора вращения колеса от градиента прямолинейного движения. В цифрах этот промежуток выражается 2-4 мм при полностью загруженном авто и 3-5 мм – при пустом. Определение данных показателей осуществляется при помощи бечевки с двумя крючками:

  • Зафиксировать рулевую колонку в прямолинейном направлении.
  • Установить и натянуть бечевку, закрепив крючки за края внутреннего обода переднего и заднего дисков на уровне их осей.
  • Установить брусок толщиной 28 мм между бечевкой и боковой частью заднего колеса, которая ближе к передней оси. При этом в обеих точках передней покрышки на уровне бечевки должен быть промежуток 2 мм.

Почему углы «уходят»?

Прежде чем мы перейдем к ручной регулировке развала колес, полезно знать, почему значение углов может измениться. Изменения происходят из-за:

  • Замена элементов подвески. Плановая или принудительная замена подкосов, штанг;
  • Деформация резины сайлентблоков. Он образуется в результате воздействия окружающей среды и дорожных покрытий;
  • Механический удар или повреждение пластины. Достаточно попасть в небольшую ямку;
  • Замена шин. «Смена сезонных шин на шины того же размера также имеет свои последствия;
  • Изменение дорожного просвета. Благодаря качеству дорог эта процедура популярна у автомобилистов.

Обратите внимание, перед тем, как делать геометрию колес своими руками, необходимо проверить работу всех элементов, относящихся к передним колесам. Если есть люфт или другие искажения, мы не рекомендуем производить регулировку

При смене сезона рекомендуется проводить профилактический осмотр каждые шесть месяцев. Развал колес — важный параметр, напрямую влияющий на безопасность движения.

Проверка авто и оборудование под развал-схождение

На СТО установлено специальное оборудование, развал-схождение на котором регулируется быстро и качественно. Но иногда возникают ситуации, когда поблизости отсутствует станция техобслуживания, а этот показатель необходимо срочно отрегулировать. Эта операция не очень сложная, тем не менее, ее может выполнить не каждый водитель, поэтому мы постараемся помочь советом. Производимая регулировка развал-схождения своими руками требует стандартных слесарных инструментов и специальных измерительных приспособлений, об этом чуть ниже.

Для того чтобы самостоятельно произвести все необходимые настройки, требуется выполнить ряд последовательных операций. Вначале нужна ровная площадка, где имеется подъемник для машины или яма. Перед регулировкой схождения проверяется рулевое колесо. Во время прямолинейного движения оно должно стоять прямо, а количество оборотов в обе стороны должно совпадать. Давление в шинах доводится до одинакового значения.

Для определения величины схождения необходимо вычислить разницу между геометрической осью и точками на задней части колеса. Измерения проводятся при помощи специальной цепочки, в которой имеется линейка, или натяжным устройством с телескопическими трубами, контрольными цепочками и шкалой. Как пользоваться этими приспособлениями и осуществить регулировку, рассмотрим дальше

Акцентируем внимание на том, что первым настраивается развал, и только после этого схождение

Сход-развал своими руками

Последовательность действий определяется конструкцией подвески и системы рулевого управления. Чаще всего нынешние авто оснащены передней подвеской МакФерсон, а также рулевым управлением реечного типа.

Данный вариант требует первоочередного рассмотрения. Как сделать сход-развал своими руками – пошаговая инструкция:

Установить автомобиль на специальную яму с обеспечением для себя беспрепятственного доступа к рулевым тягам

Во время работы важно придерживаться норм безопасности, а также учитывать, что неоднократно потребуется вылезти из ямы, а затем спуститься в неё снова.
Убедиться, что каждая часть ходовой совершенно исправна. При обнаружении неисправных рычагов, тяг, сайлентблоков, шаровых опор первоначально требуется их замена

Иначе Вы только зря потеряете силы и время.
Проверить и выравнять давление в каждой автомобильной покрышке. Убедиться, что диски колёс являются целыми, а шины имеют одинаковую размерность.
Отпереть замок колонки руля и повернуть каждое колесо из одной крайней позиции в другую. Затем установить эти колёса в центральное положение. Это нужно для того, чтобы поставить каждый компонент на своё место.
Найти и отметить среднюю точку посредством измерения дистанции от одной шаровой опоры до другой и деления её на 2.

  • Сделать замеры колёс на внутренней стороне. Измерять нужно не шины, а диски. Вначале следует определить дистанцию от одной передней кромки до другой, затем — от одной задней кромки до другой. Полученная разница позволяет вычислить угол развала. Затем он сверяется с той информацией, которую содержит техническая спецификация.
  • В случае нарушения параметра нужно ослабить контргайки рулевых тяг, затем, покрутив муфты соединения, отрегулировать их. Необходимо, чтобы угол установки правого колеса совпадал с углом установки левого. Подтверждение этого возможно при проведении замеров от точки посредине до каждой из сторон и выполнения повторных вычислений. Затем следует затянуть контргайки.
  • Если требуются проверка и регулировка развала, сделать замеры понадобится на внешних поверхностях дисков, так как внутри бывают препятствия в виде конструктивных частей авто. С этой целью следует взять отвес или большой треугольник с предварительным построением перпендикуляра к колёсной оси.
  • Замеряется и высчитывается разница между краями колёсного диска — нижним и верхним. На основании результата вычисляется угол.
  • Самыми популярными видами устройств для регулирования развала-схождения являются вращающиеся эксцентрики и подкладные пластины.

Путём вращения эксцентриков либо вставки пластин следует добиться нужных параметров. Чтобы обеспечить беспрепятственный доступ к эксцентрикам и пластинам, часто приходится колёса снимать, и после замеров устанавливать снова.

Развал-схождение: что это

Что же скрывается за этим словосочетанием, которое нередко слышишь в среде автомобилистов? Итак, немного теории. Развал-схождение или сход-развал — это определенные углы постановки каждого колеса автомобиля. Их определяют и устанавливают еще во время изготовления машины на заводе, причем не просто так, а в зависимости от конструктивных особенностей авто и после проведения определенных испытаний

Эти углы важно обязательно выдерживать именно в строго определенном положении, которое рекомендует производитель: управляемость авто и его поведение на дороге зависит во многом от этого параметра, а значит, от этого зависит и ваша безопасность

Что такое развал-схождение

Почему эти углы называются «развал-схождение»? Все легко объяснимо и предельно просто: у автомобильного колеса не один, а два угла, указывающих на его положение в пространстве.

  1. Развал — определенный угол, который формируется между плоскостью самого колеса и вертикальной осью. Если он установлен правильно, то шина идеально стыкуется с дорожным полотном, и машина будет превосходно «держать дорогу». Измеряется это значение в самых обычных градусах. Бывает положительным и отрицательным.
  2. Схождение, которое также бывает как отрицательным, так и положительным, — угол, который находится между плоскостью вращения каждого колеса и направлением движения машины. Правильно установленный угол данного параметра позволит снизить износ резины и позволит добиться максимальной устойчивости авто во время даже самых лихих поворотов. Измеряется данный параметр и в привычных нам миллиметрах, и в не менее привычных градусах.

Развал-схождение: терминология

Если вы обращали внимание, то у некоторых машин колеса не всегда стоят строго перпендикулярно дороге. Кажется, что схождение и развал сделаны не так, как нужно

Но прежде чем осуждать мастера, присмотритесь: что за машина перед вами. У ТС с так называемым задним приводом показатель схождения положительный — колеса несколько повернуты друг к другу. А авто с приводом передним обладают отрицательными показателями значения этого угла.

Углы наклона колес

Поясняем. Если между условно обозначенными задними точками колес промежуток больше, чем между передними, и кажется, что колеса в паре вывернуты «внутрь», то схождение положительное. А если они как будто «смотрят» в стороны, то оно будет называться отрицательным.

Отрицательное значение развала

Отрицательное значение развала — это когда верхняя часть любого из колес наклонена к центральной части авто. Это оптимальный вариант для тех, кто любит большие скорости и много ездит по извилистым, кольцевым дорогам. Положительный развал — наоборот, то есть верх колеса отклонен от авто.  Оптимальный вариант для тех, кому нужно много маневрировать и полностью контролировать управляемость железного коня.

Что такое угол кастера

Как самостоятельно отрегулировать развал

Для регулировки развала потребуются:

  • отвес с грузом;
  • мел;
  • штангенциркуль с возможность измерения глубины отверстий (его можно заменить линейкой с четкими делениями или обычной строительной рулеткой);
  • домкрат;
  • колесный ключ;
  • набор рожковых и накидных ключей.

Для проверки и регулировки развала сделайте следующее:

  1. Установите автомобиль на смотровую яму или ровную площадку.
  2. Поверните колеса до упора сначала влево, затем вправо, после чего установите ровно.
  3. Нагрузите автомобиль людьми или мешками с песком, чтобы обеспечить максимально допустимый вес.
  4. Несколько раз резко, всем весом, нажмите сначала на левый, затем на правый угол багажника и капота. Это необходимо для того, чтобы подвеска заняла правильное положение.
  5. Закрепите на переднем крыле отвес таким образом, чтобы он проходил через центр колеса.
  6. Мелом нанесите на края колесного диска метки напротив нитки отвеса.
  7. С помощью штангенциркуля, линейки или рулетки измерьте расстояние от края диска до отвеса сверху и снизу колеса.
  8. Прокатите автомобиль вперед таким образом, чтобы метки колеса сдвинулись на 90 градусов и снова измерьте расстояние между колесным диском и отвесом.
  9. Прокатите автомобиль вперед, чтобы колесо повернулось еще на 90 градусов и метки поменялись местами.
  10. Если при всех трех измерениях разница расстояний не превышает 2 мм, то развал выставлен правильно. Если результаты измерений при повороте колеса отличаются больше, чем на 1 мм, колесный диск погнут и его необходимо заменить.
  11. Если во всех измерениях разница превышает 2 мм, развал необходимо отрегулировать. Способ регулировки развала зависит от типа подвески. На двухрычажной подвеске (ВАЗ классика, все автомобили семейства Волга и многие иномарки 70-80 годов прошлого века) развал регулируют изменением количества шайб, которые отодвигают верхний рычаг передней подвески от кузова. На подвеске типа «МакФерсон» развал регулируют с помощью верхнего болта-эксцентрика, соединяющего амортизаторную стойку и поворотный кулак. Более подробно эти операции описаны в инструкции по ремонту и эксплуатации вашего автомобиля. Единого мнения о том, нужно ли для регулировки развала снимать колесо, нет. Одни механики поддомкрачивают машину, расстояние между подкрылком и колесом увеличивается, позволяя менять развал. Другие предпочитают снять колесо, потому что это позволяет свободней откручивать и закручивать гайки. Поэтому выбирать, каким именно способом регулировать развал, придется вам.
  12. После регулировки необходимо снова проверить развал колес.

Инструкция как провести операцию своими руками

Стенд регулировки развала-схождения

Для проведения операции понадобятся следующие инструменты и составляющие:

  • стандартный набор инструментов автомобилиста;
  • ровная бетонная площадка, желательно со смотровой ямой;
  • шнур-отвес;
  • линейка;
  • мел.

Для начала выставляем колёса в положение прямо. Регулируем рулевым колесом, стоя сбоку автомобиля и следя за колёсами. Делаем мелом отметки сверху и снизу колеса по диаметру.

Далее, берём шнур-отвес и прикладываем его к крылу, измеряя расстояние от верхнего и нижнего края диска до места прикладывания отвеса.

Разница между величинами расстояния должна быть равной плюс/минус 3 мм.

После этого нужно будет прокатить автомобиль немного вперёд так, чтобы меловые метки повернулись на 90 градусов. Снова повторяем замер, таким же образом, как и ранее.

В видео рассказывается о том, что такое развал-схождение и как происходит регулировка:

Эта повторная процедура проводится в целях чистоты замера, ведь ни крыло, ни площадка, ни само колесо идеально ровной точкой отсчёта считаться не может.

После этого нужно будет снять колесо. А затем отпустить болты крепления кронштейна поворотного кулака и амортизатора. Поворотный кулак после этого нужно сдвинуть наружу или внутрь на то расстояние, которое мы получили в процессе замера.

После чего колесо и кронштейн ставим на место.

Проведённая процедура поможет правильно установить угол развала колеса. И даже здесь погрешности разрешаются, но они должны быть следующими:

  • на заднеприводные автомобили +1…+3 мм;
  • на переднеприводные модели −1…+1 мм.

Угол схождения колёс и его регулировка

Сход-развал проводят и путём регулировки схождения колёс. Для этого используют специальную телескопическую линейку. Опять же нужно работать на идеально ровной площадке и установить колёса в направлении «прямо».

Теперь уже на внутренней стороне покрышки, ближе к диску, ставим метки мелом. Устанавливаем линейку таким образом, чтобы она не касалась никаких деталей подвески, кузова и т. п., но упиралась концами в метки. Затем линейку фиксируем. При этом «0» нужно будет сопоставить с неподвижным указателем шкалы.

Видео — как правильно делается развал-схождение:

Автомобиль прокатываем немного вперёд, и линейка смещается при этом назад, опять же не касаясь никаких деталей. Проверяем показания. Если расстояние между колёсами стало меньше, нужно укоротить рулевые тяги. Если же стало больше, рулевые тяги нужно удлинить. Длина тяг регулируется с помощью специальной муфты.

Проведённая таким образом регулировка позволит благополучно добраться до ближайшего автосервиса.

Когда необходима регулировка геометрии колес?

Колесо — узел, который выполнен с применением разных материалов, каждый из которых обладает индивидуальными химически и физическими свойствами (весом, центром тяжести, плотностью и так далее).

Если в параметре регулировки нет отклонений, то автомобиль имеет:

  • Отличную управляемость;
  • Небольшой износ шин;

  • Достаточную маневренность;
  • Хорошую устойчивость;
  • Минимальное потребление топлива;
  • Отсутствие дополнительного торможения при движении накатом;
  • Низкую склонность к заносам во время поворотов.

Регулировка геометрии колес потребуется в следующих случаях:

  • После ремонта ходовой, а именно замены рычагов подвески, шаровых опор, рулевых тяг, маятниковых рычагов и рулевых наконечников. Также рекомендуется сделать развал-схождение после установки новых амортизаторов или стоек, пружин или сайлентблоков. В последних случаях повторная проверка развал-схождения рекомендуется через две-три тысячи километров.
  • После выполнения работ, связанных с корректировкой дорожного просвета — установки проставок, замены амортизаторов или пружин на более короткие или длинные.
  • После «переобувки» автомобиля. Проверка развал-схождения особенно важна, если шины хранились с нарушением правил (лежа на боку).
  • Через каждые 18-20 тысяч пробега или ежегодно (здесь все зависит от того, что наступит раньше).
  • После наезда на препятствие или после ДТП.
  • После завершения обкатки или в случае покупки б/у автомобиля.

Как отрегулировать схождения колес?

После проверки прямолинейность нужно проверить степень загруженности транспорта, давления в покрышках, надежно ли крепление подвески и механизма руля. После этого уже можно приступить непосредственно к проверке и настройке схождения.

Для определения уровня схождения колес, следует вычислить разницу между точками на ободе спереди и сзади его оси геометрии. Для этого нужно использовать специальную цепь с линейкой или натяжной прибор.

Чтоб измерить схождение линейка устанавливается меж колес, таким образом, чтоб наконечники труб уперлись в бок покрышек, а цепочки дотрагивались до земли. Когда вы установите стрелку на нулевое положение, машину следует немного перекатить вперед, чтоб линейка очутилась сзади оси колес. При этом стрелка должна показывать уровень схождения. В случае несовпадения с нормой она должна быть откорректирована.

Для того, что бы отрегулировать схождение колес нужно вращать соединительные муфты боковых рулевых тяг. Когда эта операция проведена, контрольные гайки необходимо надежно затянуть.

Когда и зачем это вам нужно

Производители рекомендуют владельцам иномарок проводить процедуру каждые 30 000 км пробега, а обладателям отечественных авто — каждые 15 000 км. Срок может уменьшаться, если машина эксплуатируется в сложных условиях и часто ездит по плохим дорогам. В ряде случаев может потребоваться внеплановая процедура:

  • если диск смялся при въезде в яму на высокой скорости;
  • если проводился ремонт ходовой;
  • если на машину поставили укороченные пружины или клиренс менялся по другим причинам, были установлены автобаферы;
  • если при езде ясно чувствуется «увод» авто в сторону;
  • если покрышки начали изнашиваться гораздо быстрее;
  • если руль плохо возвращается после преодоления поворота.

Что вы получите по результатам развал-схождения?

  • Улучшится курсовая устойчивость машины. При езде по прямой транспорт будет двигаться только вперёд, без смещения в сторону.
  • Автомобиль станет более манёвренным, пропадут сильные заносы, упростится управление.
  • Снизится расход топлива, возрастёт срок эксплуатации покрышек.

В зависимости от назначения может быть выбран тот или иной вид развала колёс

Заключение

Вот мы, в принципе, и разобрались с тем, как отрегулировать развал-схождение ВАЗ. Своими руками работы можно проводить и на ТС других марок. Но на иномарках точность должна быть выше, и погрешности практически недопустимы. При этом машины зарубежного производства проходят подобную регулировку реже, чем отечественные. Но плохие дороги рано или поздно дают о себе знать. В принципе, сложного ничего нет, но понадобится немного времени и смекалка. Если же нет желания заниматься таким делом, то езжайте на СТО и потратьте на развал-схождение 500 рублей. Учитывая низкую периодичность выполнения подобных регулировочных работ, это не так уж и много.
