Делается ли развал схождение на задних колесах

Проверка авто и оборудование под развал-схождение

На СТО установлено специальное оборудование, развал-схождение на котором регулируется быстро и качественно. Но иногда возникают ситуации, когда поблизости отсутствует станция техобслуживания, а этот показатель необходимо срочно отрегулировать. Эта операция не очень сложная, тем не менее, ее может выполнить не каждый водитель, поэтому мы постараемся помочь советом. Производимая регулировка развал-схождения своими руками требует стандартных слесарных инструментов и специальных измерительных приспособлений, об этом чуть ниже.

Для того чтобы самостоятельно произвести все необходимые настройки, требуется выполнить ряд последовательных операций. Вначале нужна ровная площадка, где имеется подъемник для машины или яма. Перед регулировкой схождения проверяется рулевое колесо. Во время прямолинейного движения оно должно стоять прямо, а количество оборотов в обе стороны должно совпадать. Давление в шинах доводится до одинакового значения.

Для определения величины схождения необходимо вычислить разницу между геометрической осью и точками на задней части колеса. Измерения проводятся при помощи специальной цепочки, в которой имеется линейка, или натяжным устройством с телескопическими трубами, контрольными цепочками и шкалой. Как пользоваться этими приспособлениями и осуществить регулировку, рассмотрим дальше

Акцентируем внимание на том, что первым настраивается развал, и только после этого схождение

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

  1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
  2. Давление в шинах;
  3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

  1. Перед началом регулировки развала машина должна стоять на ровной площадке.
  2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
  3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
  4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
  5. Проделайте тоже самое на втором колесе и запишите результат.
  6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
  7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
  8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
  9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
  10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

  1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
  2. Ключом на 24 вращайте муфту для изменения длины тяги.
  3. Не забывайте следить за горизонтальным положением спицы руля.
  4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
  5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Регулировка схождения колес в домашних условиях

На переднем мосту.

Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.

Порядок действий.

1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)

2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.

3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).

4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.

5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм., резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.

Как сделать измерительную рейку

Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.

Частая ошибка !!!

Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения. На этом процедура регулировки схождения передних колес завершена.

Регулировка на заднем мосту

В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.

Настройка угла развала

Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.

Процесс измерения угла:

— автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. — берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. — далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов

— с помощью ключей и регулировочных механизмов изменяете положение колеса.

— аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.

Важно!

При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.

Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?

— На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.

На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…

Как установить пластины отрицательного развала?

Для работы нам понадобится:

  • Wd-40;
  • плоскогубцы;
  • комплект ключей.

Итак:

  1. Ставим авто на ровной поверхности, устанавливаем башмаки, ослабляем крепления колес.
  2. Поднимаем колесо на домкрате и полностью снимаем его.
  3. Ослабляем ручник.
  4. Откручиваем два крепления барабана, проворачиваем барабан на градусов 30. (если барабан не прокручивается, то бьем по нему молотком через деревянный черенок) и снова закручиваем крепления барабана (барабан сам вылезет наружу).
  5. Далее откручиваем ступицу (помечено красным цветом), предварительно обработав wd-40.
  6. Устанавливаем проставки, собираем все в обратном порядке.

Процесс выставления углов

Настройка углов на СТО Для работы в домашних условиях вам понадобятся следующие инструменты и приспособления:

  • Набор гаечных накидных ключей;
  • Штангенциркуль;
  • Прочная нить или леска с крючками на конце – если их нет, то нужно будет придумывать, как привязаться к колесу;
  • Два бруска – первый толщиной 6 мм, а второй – 22 мм.

Также может понадобиться специальная или обычная линейка – есть такой метод регулировки тоже.

Прежде чем приступать к установке углов колес, необходимо проверить давление в шинах, убедиться в том, что нет радиального и осевого биения покрышек, люфта подшипников ступиц, люфта на верхних шаровых опорах и свободного хода руля.

При обнаружении чего-то из перечисленного устраняем неисправность. Далее действуем в следующем порядке.

Загоняем автомобиль на ровную площадку, выставляем положение рулевого колеса в режим движения по прямой – для этого нужно проехать пару раз вперед и назад, чтобы понять, что автомобиль никуда не смещается, и прижимаем подвеску, оказывая давление на передний и задний бампер в 50 кгс по несколько раз подряд.

Проверка угла по нити и штангенциркулю

Проверяем углы установки колес. Для этого закрепите рядом с колесом отвес, чтобы он проходил точно по его центру, как это показано на фото выше. Остановите его качение и замерьте расстояние от верхнего и нижнего краев обода до нити. Получившаяся разница будет показателем развала.

Совет! Если штангенциркуля нет, воспользуйтесь обычной линейкой.

ВАЗ 2107 является заднеприводным автомобилем. Для таковых максимальная разница может составлять 4 мм, для переднеприводных – 1 мм.

При этом стоит учитывать, что верхнее расстояние не может быть меньше нижнего – уж лучше пусть будет наоборот. В идеале развал должен быть нулевым для автомобилей с любым приводом.

Если потребовалась регулировка, ослабьте все гайки на поворотном кулаке, сдвиньте деталь в нужную сторону и затяните все, как было.

Чтобы убедиться, что все сделано правильно, повторите измерения, а также проведите его при вывернутых вправо и влево колесах.

Переходим к регулировке схождения.

Брус на 22 мм

Проводим такие же подготовительные мероприятия, как и при регулировке развала.

Далее натягиваем нить между передними и задними колесами так, чтобы она проходила через их центр. Если нить цепляется за подкрылки, то их временно нужно снять.

Колея задних колес на ВАЗ 2107 немного уже, чем у передних, поэтому требуется сделать подкладку из бруска или двух сложенных спичечных коробков.

Затем поворачиваем рулевое колесо так, чтобы нить коснулась покрышки переднего колеса с двух сторон. Если все получилось, то регулировка вам не потребуется.

Теперь перенесите брусок на заднюю часть заднего колеса и добавьте к нему еще 6-ти мм вставку – можно подложить третий коробок спичек. Нить по-прежнему должна касаться покрышки в двух точках. Получилось – отлично, нет – нужна регулировка.

Отрегулировать сход можно гаечными ключами на 13. Для этого ослабляется муфта наружной рулевой тяги.


Клещи «Кобра»

Далее клещами по типу «Кобра» нужно ухватиться за муфту и провернуть ее, регулируя тем самым длину тяги. Добиваемся такого положения, чтобы нить коснулась покрышки, как это требуется.

В завершении затягиваем хомуты и повторяем все манипуляции со вторым колесом. Стремимся к показателю совместного схождения в 2 мм.

Делаем сход развал ваз 2110 своими руками

Если проводить ремонт машины самостоятельно, то в этом случае можно сэкономить не только денежные средства, но и качественно провести ремонтные работы. И даже сход развал ваз 2110 своими руками можно сделать, главное чтобы были представления и определенный набор инструментов.

Так как уже были разобраны понятия схода и развала, теперь стоит рассмотреть, что такое кастор. При движении автомобиля, на него сильно действует кастор – это угол между представленной плоскостью и поворотом колес при повороте рулевого колеса. Кастор может быть как положительным, так и отрицательным, от него будет зависеть то, как ведущая ось будет сразу возвращаться на место. То есть при таких значениях автомобиль должен двигаться в нормальном положении. Тем самым угол развала и схождения периодически стоит проверять, но вот кастор устанавливают еще на заводе производители, и в дальнейшем его не изменяют. Теперь стоит разобраться, как самому сделать сход развал на ваз 2110.

Инструменты для проведения работ

Для того чтобы сделать сход развал своими руками у себя в  гараже, вам потребуется небольшой набор инструментов которые я перечислил ниже.

Набор ключей

Уровень

Рулетка

Линейка

Отвес

Специальная линейка для определения углов

Регулируем угол развала ваз 2110

Вот и подошли вплотную к вопросу о том, как выставить сход развал самому на ваз 2110.

Чаще всего данные по градусам углов указаны в инструкции по эксплуатации на автомобиль ваз 2110, и они представлены в 0 градусов.

Перед тем как самому сделать сход развал на ваз 2110, необходимо заранее смочить все крепежные элементы, это нужно для того чтобы все гайки легко откручивались. Для измерения угла наклона используют строительный уровень.

Регулировка развала:

  1. на ободе колеса при помощи мела ставят две риски сверху и снизу.
  2. отвес закрепляют на крыле автомобиля, и затем измеряют расстояние между рисками, показания не должны разниться более чем на 1 мм.
  3. в идеале геометрия колес не точная, в этом случае автомобиль откатывают так, чтобы риски сдвинулись на 90 градусов, и снова снимают показания.
  4. после этого снова поворачивают колеса, но уже на 180о и снова замеряют.
  5. теперь снимают одно из колес, при помощи баллонного ключа, после этого немного откручивают кронштейн на амортизатор.
  6. затем поворотный кулак сдвигают на необходимое расстояние, все это поможет сделать более точные замеры развала.
  7. теперь можно установить колесо на место и немного качают автомобиль с небольшим надавливанием на колесо и снова делают замеры.
  8. все эти процедуры проводят до тех пор, пока не будет достигнута нужная цифра при измерениях.

Если говорить про ваз 2110, то тут показания должны иметь разницу в 1 мм.

Регулировка схождения

Чаще всего для проведения такого измерения используют обычные нитки, но в некоторых случаях специальную линейку. Для проведения таких работ необходимо автомобиль загнать на яму и руль выставляют ровно.

И теперь проводить работы в определенной последовательности:

на резине рядом с дисками нарисовать две риски.
 далее линейку устанавливают так, чтобы ее концы совпадали с поставленными рисками.
также здесь можно использовать специальное оборудование со шкалой, она должна быть установлена на 0. Если такого оборудования, то линейкой следует проводить несколько замеров.
автомобиль проводят немного вперед, чтобы риски передвинулись и линейка вместе с колесом.
и в это время следить за показаниями линейки.
на задних и передних колесах показания могут быть разными, хотя этого не должно быть

В этом случае нужно будет проводить регулировку рулевых тяг.
контрящие гайки откручивают при помощи ключа на 27.
затем 24 ключом изменяют длину рулевой тяги, работы проводятся только с муфтой.
далее шкалу линейки необходимо поставить так, чтобы можно было отрегулировать схождение до 0 и придется сдвинуть машину немного назад.
если показания сошлись с нужным значением, то схождение завершено, но лучше перепроверить и опять немного сдвинуть автомобиль вперед.
также стоит обратить внимание на руль, если он смещен, то сразу будет понятно, что тяга выставлена не правильно. В этом случае нужно проверить, какая именно тяга нарушена, и ее придется увеличить.

Когда необходима регулировка геометрии колес?

Колесо — узел, который выполнен с применением разных материалов, каждый из которых обладает индивидуальными химически и физическими свойствами (весом, центром тяжести, плотностью и так далее).

Если в параметре регулировки нет отклонений, то автомобиль имеет:

  • Отличную управляемость;
  • Небольшой износ шин;

  • Достаточную маневренность;
  • Хорошую устойчивость;
  • Минимальное потребление топлива;
  • Отсутствие дополнительного торможения при движении накатом;
  • Низкую склонность к заносам во время поворотов.

Регулировка геометрии колес потребуется в следующих случаях:

  • После ремонта ходовой, а именно замены рычагов подвески, шаровых опор, рулевых тяг, маятниковых рычагов и рулевых наконечников. Также рекомендуется сделать развал-схождение после установки новых амортизаторов или стоек, пружин или сайлентблоков. В последних случаях повторная проверка развал-схождения рекомендуется через две-три тысячи километров.
  • После выполнения работ, связанных с корректировкой дорожного просвета — установки проставок, замены амортизаторов или пружин на более короткие или длинные.

  • После «переобувки» автомобиля. Проверка развал-схождения особенно важна, если шины хранились с нарушением правил (лежа на боку).
  • Через каждые 18-20 тысяч пробега или ежегодно (здесь все зависит от того, что наступит раньше).
  • После наезда на препятствие или после ДТП.
  • После завершения обкатки или в случае покупки б/у автомобиля.

Положительный и отрицательный сход-развал

Кроме нулевых значений, бывают отклонения в
большую и меньшую сторону. Если вершина покрышки выступает наружу, а низ
утоплен внутрь кузова — это положительный развал. При положении наоборот
(вершина наклонена внутрь) образуется отрицательный параметр. Обычно для
легковых городских автомобилей стараются настроить нулевой развал колес,
обеспечивающий минимальный износ резины и хорошие поведенческие характеристики
на дороге.

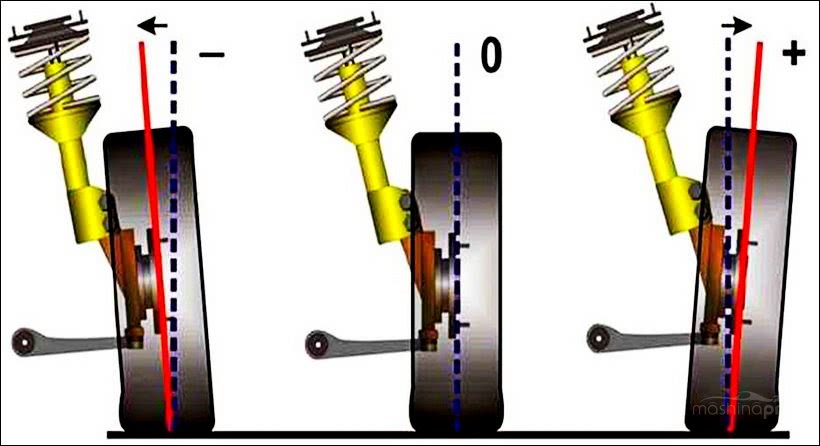

Углы развала колеса

Но существуют и исключения. Например, для
спортивных машин при регулировке устанавливают отрицательное значение, чтобы
автомобиль сохранял устойчивость во время вхождения в крутые повороты, не
сбрасывая скорость. При нулевом угле машина бы просто перевернулась в такой
ситуации.

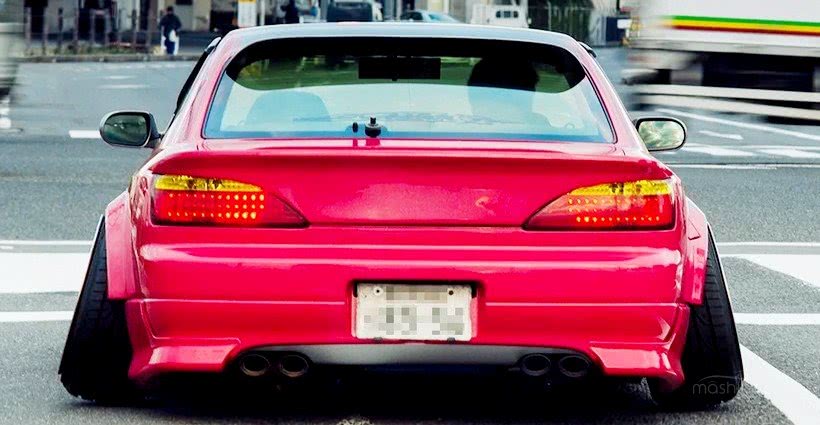

Пример
слишком отрицательного развала

Для грузовиков рациональна регулировка
подвески с установкой положительного значения. Тогда при загрузке кузова вес
машины будет давить на мосты и авто просядет, а угол относительно вертикальной
оси шасси выровняется. Поскольку грузовики чаще всего ездят загруженными, так
меньше износится резина.

Положительное схождение колес — это ситуация,
когда передняя часть шасси обращена друг к другу (если смотреть сверху), т. е.
расположена немного на конус относительно переда авто. С такой регулировкой
углов автомобиль отлично держит курс, но поворачивать становится труднее.
Отрицательное схождение образуется при развернутой наружу передней части
покрышек. Это повышает чувствительность рулевого управления — маневрировать
гораздо легче, но машина начинает «рыскать», виляя по трассе.

В идеале
нужно регулировать углы в ноль, тогда получится добиться баланса между
поддержанием заданного курса и отзывчивостью на вращение руля.

avtoexperts.ru

После любого вмешательство в ходовую часть автомобиля, когда было затронуто резьбовое соединение, необходимо обратиться в пункт сход-развал для восстановления заводских параметров ходовой части.

Под параметром развал понимается определенный угол установки колес, напрямую влияющий на управление автомобиля, износ резины и безопасность движения. Конструкции автомобилей различны и поэтому различны и углы установки колес. Под углом развала принимается угол установки колес относительно дорожного полотна, если смотреть на автомобиль спереди.

Нулевому значению угла развала будет соответствовать воображаемая перпендикулярная линия, проходящая через цент колеса.

Положительный угол развала — верхний край колес направлен наружу

Отрицательное значение угла развала – верхний край колес направлен к центру автомобиля.


Положительный и отрицательный развал

Наибольшая площадь контакта колеса с поверхностью дорожной части возможна при его перпендикулярном положение, то есть при нулевом угле развала. Было бы идеальным, чтобы шина на 100% использовала все пятно контакта при любых условиях движения. Однако на практике это возможно лишь при движении по прямой на ровной дороге. При прохождении поворота на колеса автомобиля начинают действовать силы старающиеся вывернуть колесо от его перпендикулярного положения или даже оторвать от дороги. Величина крена становится критичной и старается подломить профиль покрышки, сильно нагружая ее внешний край.


отрицательный развал

Для этих целей развал управляемых колес на обычных автомобилях делается изначально либо нулевым, либо с небольшим отрицательным значением (стойки МакФерсон) или же положительным, порядка от 0’ до 45’.

На спортивных автомобилях, при дрифте, а особенно на кольцевых гонках угол развала колес изначально выставляется отрицательным. Этим обеспечивается лучшее пятно контакта колес с дорожным покрытием. Средние значения угла развала для спортивных автомобилей составляют -0,5 … — 5,5 градуса.


Дрифт-кар с отрицательным развалом

Для кольцевых гонок этот показатель развала равен 2-3 градуса в минус впереди и порядка 1,5 градуса сзади. Передняя ось воспринимает большие нагрузки и потому у ней больший отрицательный угол развала. Автомобиль с таким развалом имеет лучшее сцепление с дорогой и более резок в управлении. При прохождении поворота наблюдается крен кузова, провоцирующий положительный развал, что ведет к уменьшению площади контакта колеса с дорогой. Отрицательный развал компенсирует действие крена, сохраняя максимально возможное сцепление, что позволяет стабильно проходит очередной вираж.

Проходя поворот, внутреннее колесо разгружается иногда даже с отрывом от поверхности дороги, что дает возможность опорному наружному колесу сильнее заводить машину внутрь поворота.


Subaru Impreza WRX STi

Это положительные качества установки отрицательного угла наклона колес, но есть и отрицательные и главное, это:

— повышенный износ резины, а именно ее внутренней кромки.

— Торможения и разгоны по прямой становятся нестабильными (шины проскальзывают), так как уменьшена площадь контакта колеса.

— при колейности на дороге автомобиль начнет водить в стороны

— любая неровность будет сказываться на курсовой устойчивости

Гонщики могут себе это позволить частую смену резины, добиваясь победы в соревнованиях, а вот водителю обычного автомобиля это вряд ли по карману и не совсем оправдано.

Если же владелец авто решил сделать себе отрицательный угол развала, как любитель экстремального вождения или для каких –либо иных целей, то на двухрычажной подвеске этот угол можно выставить путем регулировки развала на некоторый угол, а сзади отрицательный развал можно сделать путем установки специального комплекта проставок. За неимением вставок используют пластины или шайбы. Пластины или шайбы устанавливаются под нижние болты крепления полуоси с наружной стороны барабана.

На стойках МакФерсон на управляемой оси угол желательно более отрицательный, как склонной к кренам. В подвеске МакФерсон для этих целей применяют установку верхних опорных элементов, где можно менять угол крепления штока амортизатора (в народе camber plates), где точка крепления может передвигаться и фиксироваться в пределах своего паза.

Хорошие результаты для отрицательного развала дают регулируемые рычаги , позволяющие по заверениям производителей добиваться развала – 4 градуса.


Задние регулируемые рычаги


Lexus IS с отрицательным развалом колес

Что такое сход-развал колес?

Автомобильные колеса имеют угол установки

Данное понятие существует с давних времен, и со временем по причине возрастания автомобильных скоростей, инженеры были вынуждены все больше уделять внимание развитию подвески, чтобы улучшать безопасность при езде, а также создавать необходимый комфорт для водителя

Результат — наклон колес относительно вертикали меняется, что ухудшает управляемость, смещает машину в сторону при езде, а также уменьшает срок годности шин.

Угол развала

Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.

Или, по-другому — угол наклона колеса, относительно боковой части машины.

Угол схождения

Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.

Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.

Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.

Зачем же нужно схождение?

Схождение влияет на способность автомобиля удерживать прямолинейную траекторию и поведение в повороте.

Если при движении по прямой одно управляемое колесо наехало на препятствие, мгновенно возросшая сила сопротивления будет стремиться уменьшить схождение этого колеса. Эта же сила сопротивления через рулевой механизм передается и на второе колесо, схождение которого будет, наоборот, увеличиваться.

Если изначально колеса выставлены с положительным схождением, воздействие сил от препятствия нивелируется.

Если с нулевым — противодействия этим силам нет, а если схождение отрицательное, действие сил от препятствия усугубляется и дестабилизирует авто.

У медали отрицательного схождения две стороны: машина становится невероятно отзывчивой на малейшее движение руля. Но при прямолинейном движении, если постоянно не подруливать, рыскает по дороге. Это отлично для гоночных болидов, но совершенно недопустимо для обычных машин.

Такая же ситуация с заднеприводными авто.

О регулировке углов в системах «Макферсон»

Поговорим об угле развала передних колес в подвесках типа «Макферсон». Это наиболее распространенный тип передней подвески в современных автомобилях. Конструктивно он не имеет таких очевидных регулировочных резьбовых соединений, как, например, у рулевых наконечников при настройке угла схождения. Регулировка развала возможна в небольших пределах за счет передвижения двух болтов внутри отверстий в местах крепления амортизаторной стойки к ступице колеса. Эти болты отмечены на нашей первой схеме стрелками.

Мы получали отзывы об автосервисах, где клиентам сообщалось, что на их модели автомобилей регулировка развала не предусмотрена и что отклонения от заданных параметров говорит о нарушении геометрии кузова. Была ли это некомпетентность работников или элементарная лень, нам неизвестно.

Кстати, за счет изменения формы этих самых отверстий с помощью сверла или напильника, можно добиться установки развала колес в нужные значения и в ситуации, когда геометрия кузова имеет отклонения от нормы.

Еще один из углов установки колес, который не всегда учитывается – это угол продольного наклона оси колеса. Он влияет на качество прохождения автомобилем поворотов на скорости.

Обратите внимание: перед проверкой и регулировкой углов установки колес необходимо замерить давление в шинах авто и при необходимости скорректировать его до нормальных значений. Обобщая сказанное, можно сказать, что при всей кажущейся простоте работ по регулировке углов установки колес, стоит максимально требовательно отнестись к компетентности механиков

Только лишь наличие на автостанции дорогостоящего автоматизированного стенда развала-схождения с модулем компьютерной обработки информации не гарантирует правильность проведения данной операции

Обобщая сказанное, можно сказать, что при всей кажущейся простоте работ по регулировке углов установки колес, стоит максимально требовательно отнестись к компетентности механиков. Только лишь наличие на автостанции дорогостоящего автоматизированного стенда развала-схождения с модулем компьютерной обработки информации не гарантирует правильность проведения данной операции.

Еще раз повторим, что автовладельцу стоит побольше узнать о техническом устройстве своего автомобиля, чтобы говорить с автомеханиками на одном языке и заблаговременно понять, насколько компетентными и добросовестным являются работники автосервиса.

Алексей Полтавский, Автоклуб78 https://autoclub78.ru
