Технология гибки листового металла своими руками

Как ровно согнуть лист металла? Этапы:

Технология гибки метала

Сгибание листового металла подразумевает осуществление определенных действий, которые приводят к тому, что материал приобретает нужную форму. Процесс сгибания металла выполняется без помощи сварочных или других соединений, уменьшающих долговечность и прочность материала.

При сгибе наружные слои изделия растягиваются, а внутренние сжимаются. Технология заключается в том, чтобы одну часть перегнуть по отношению к другой на требуемый угол.

Вовремя гибки металлический лист подвергается деформации. Ее величина зависит от толщины изделия, пластичности, угла изгиба и скорости сгибания. Сам процесс выполняют на оборудовании, за счет чего не образуются повреждения. Если согнуть деталь неправильно, то на его поверхности могут произойти разные дефекты, вследствие чего на линии изгиба металл получает разные повреждения, что может привести к ее поломке.

Напряжение изгиба должно быть больше, чем предел его жесткости. В результате гибки может происходить пластическая деформация. При этом после операции сгиба готовая конструкция будет хранить ту форму, которая была ей задана.

Преимущества процесса ровной гибки листа металла:

1. Высокая производительность процесса.
2. В результате сгибания можно получить заготовку без шва.
3. Готовая конструкция имеет высокую устойчивость к коррозии.
4. На месте сгиба не образуется ржавчина.
5. Конструкция является цельной.
6. Высокая прочность.

1. Специальное оборудование стоит довольно дорого.
2. Ручная гибка достаточно трудоемкая.

В отличие от конструкций, выполненных путем сгиба металла, на сварных конструкциях присутствует сварной шов, который подвергается ржавчине и коррозии.

Сгиб изделий выполняется вручную или с использованием специальных устройств. Ручной изгиб – сложная и трудоемкая процедура, которая выполняется при помощи плоскогубцев и молотка. Если нужно ровно согнуть лист металла небольшой толщины, применяют киянку.

Сгибание листового металла осуществляют при помощи вальцов, роликовых станков или пресса. Чтобы материалу придать форму цилиндра, применяют гидравлические, ручные или электропроводные вальцы. Подобным методом производят трубы.

Гибка листового металла используется в целях домашнего строительства для производства водостоков, металлических каркасов, профилей, труб и прочих конструкций. При сгибании материала своими руками можно выполнить трубы разного диаметра. С помощью станков загибаются изделия с цинковым покрытием. Для этого следует изготовить станок, желательно по шаблону.

При загибе какого-либо изделия следует определить его параметры. Длина конструкции вычисляется с учетом радиуса. Для заготовок, которые сгибаются под прямым углом, без образования закруглений, припуск должен составлять 0,6 мм от общей толщины листа.

Собственноручно можно сгибать следующие металлы:

Радиус изгиба будет зависеть от качества металла и варианта гибки.

Как ровно согнуть лист металла своими руками?

Для изготовления скобы методом гибки применяют следующие инструменты и материалы:

• тиски;
• металлический лист;
• оправа;
• молоток;
• электропила по металлу;
• брусок.

Заранее по схеме вычисляется длина полосы заготовки и выполняется расчет сгибания металлического листа. В расчете на каждый загиб делается запас по 0,5 мм толщины и по 1 мм на сгиб торцов в сторону. По заранее составленной схеме выпиливается заготовка и делается отметка места загиба. Для того чтобы согнуть материал используют тиски с угольниками.

Сначала на уровне изгиба нужно зажать в тисках заготовку. Затем при помощи молотка осуществляется первый загиб. Заготовка переставляется в тисках и зажимается оправой вместе с бруском, после чего выполняется второй загиб.

Как происходит процесс гибки листовой стали

Технология формообразования деталей из листовой стали заключается в том, что между двумя участками листа образуется угол (градус строго задан), для расчета которого используются специальные автоматизированные программы

Важно понимать, что при сгибании материал деформируется до определенного предела, который индивидуален для каждого металла или сплава. Важно, чтобы процесс изготовления заготовки соответствовал требованиям ГОСТа гибки листовой стали

На степень деформации влияют следующие параметры:

• Толщина металла
• Угол загиба.
• Пластичность и хрупкость материала.Технологические особенности процесса.

Рекомендуем статьи по металлообработке

• Марки сталей: классификация и расшифровка
• Марки алюминия и области их применения
• Дефекты металлический изделий: причины и методика поиска

Для того чтобы выполнять гибку листовой стали без брака, используются промышленные листогибочные станки. Необходимо строго соблюдать особенности технологии, чтобы готовые изделия получились качественными. Любые отклонения могут привести к образованию дефектов, что скажется на качестве и прочности уже готовой металлической конструкции.

Промышленное оборудование позволяет выполнять гибку стального листа любой толщины. При этом, чтобы деформация была пластичной, достаточно только правильно рассчитать создаваемое оборудованием напряжение.

Самостоятельное изготовление станка

Иногда требуется сделать станок в домашних условиях. Это облегчит работу по сгибке металла и повысит производительность работы. Здесь потребуются уголок, металлическая балка, петли с болтами, струбцины, рукояти, стол и сварочный аппарат. Порядок действий следующий:

1. Делается основа из металла, подойдет двутавровый профиль.
2. Крепится кверху балки уголок с помощью болтов.
3. Сварочным аппаратом под уголок привариваются три петли.
4. Сгинаем алюминиевый лист поворотом уголка.
5. Плотное прижатие металла обеспечивают две струбцины.
6. Уголок необязательно убирать, можно приподнимать его. Кладете изделие промеж профиля и уголка. Затем по краю выравнивается металлический лист.

Проверьте болты, чтобы они крепко были закреплены. Траверсы поверните и согните таким образом, чтобы образовать нужный угол. Это позволит не тратить время на расчеты угла.

Каким бы ни были устройства, главные принципы остаются неизменными. Следуя им, можно получить изделия, соответствующие стандартам и пожеланиям заказчика.

https://youtube.com/watch?v=lLWxKsFjSnE

Сделать листогибочный станок своими руками несложно, но пока немногие домашние мастера и специалисты, использующие гнутые изделия из листовой стали в своей деятельности, занимаются изготовлением такого оборудования для собственных нужд. Между тем подобное устройство, обладающее достаточно высокой надежностью и простотой в эксплуатации, поможет хорошо сэкономить.

Один из самых доступных листогибов — отечественный ЛГС-26, цена около 38 тысяч рублей. Мы сделаем дешевле и оптимизируем под свои нужды

Особенно изготовление и использование листогибочного станка актуально для тех, кому выполнять технологические операции по гибке листового материала надо не ежедневно и в больших объемах, а периодически.

Гибка и фальцевание

Гибка — это техника механического формообразования. Незакаленная сталь, мягкая медь, латунь и мягкий алюминий, а также другие цветные металлы хорошо поддаются сгибанию в холодном виде. Закаленная сталь и твердые медь, латунь и алюминий очень плохо поддаются гибке и легко обламываются. Конечно, их можно согнуть, но для этого необходимо разогреть и изгибать в нагретом виде.

При гибке деталей на внешней стороне возникают растягивающие напряжения, в то время как на внутренней стороне сгиба материал сжимается. Чем меньше радиус сгиба по отношению к толщине детали, тем больше опасность того, что на внешней стороне сгиба образуются трещины и деталь сломается. Допустимый радиус сгиба составляет, например, 1У2 толщины детали для относительно мягкой стали St 37), 1У4 — для мягких алюминия, латуни и меди, 1У2— для твердых латуни и меди и 3-^4 для дюралюминия.

Фальцевание — это техника соединения металлических листов за счет отгиба и сжатия кромки на их бортах.

Отбортовка и фальцевание металлических листов

Выполнение закруглений, от-бортовки и односторонней разгонки прежде всего используют в художественных работах, подробное описание которых приведено в специальной литературе.

Прямая отбортовка и фальцевание. Вначале на металлическом листе острой чертилкой размечают линию сгиба (на алюминии эту линию рисуют

карандашом или краской, так как алюминиевый лист может сломаться по прочерченной разметочной линии).

На твердых (катаных) металлических листах во избежание разрыва линия сгиба должна быть перпендикулярна направлению проката листа. Если необходимо сделать два сгиба под прямым углом друг к другу, то каждый сгиб необходимо выполнять под углом 45° к направлению проката. Направление проката металла в любом случае производится параллельно продольной стороне металлического листа, и его легко узнать по следу в виде полос. Если направление прокатки металла узнать невозможно, то на куске металлического листа делают пробу, многократно сгибая и разгибая образец. Если сгиб пришелся на направление проката металла, то лист ломается быстрее.

Для прямого отгиба кромок на сложенных металлических листах их зажимают по всей длине сгиба между уголками в тисках или в самодельном устройстве для отбортовки (44), причем линия сгиба должна быть параллельна уголку и отстоять от зажимного устройства именно на то расстояние, которое точно соответствует толщине листа.

https://youtube.com/watch?v=PH7J6QhtsPs

Изготовление гибочного станка своими руками со списком материалов и инструментов

Для того чтобы самостоятельно сделать станок для гибки металлических листов, следует позаботиться о наличии:

Схемы расположения валков в самодельной машине для гибки металла.

• уголка (80 мм);
• металлической балки (80 мм);
• петель;
• болтов;
• сварочного аппарата;
• струбцины;
• рукояток;
• стола.

1. Первым делом изготавливается металлическая основа под самодельный станок. Для этого используют металлический профиль-двутавр.
2. Далее, к верхней части балки прикручивается уголок — здесь следует применить болты. При сгибании заготовку надежно будет удерживать уголок.
3. Под уголком привариваются петли (3 шт.), отлично подойдут те, что обычно крепятся к стальным дверям. Вторую часть петли следует приварить к повернутому в сторону профиля уголку.
4. С помощью уголка (поворачивая его) выполняется изгиб металлического листа. Для удобного использования станка, сделанного своими руками, к уголку нужно приварить пару рукояток (800 мм).
5. Для того чтобы прижать станок к столу, вам потребуются две большие струбцины. Открутив прижимной уголок, следует выполнить укладку заготовки, после чего уголок устанавливается на прежнее место.
6. Снимать уголок при этом необязательно, приподняв его, вы вполне сможете уложить заготовку. Заготовка устанавливается между профилем и уголком. Далее, лист из металла выравнивается соответственно с краем уголка.

https://youtube.com/watch?v=PdiPZ2XboP4

В завершение убедитесь, что все болты надежно затянуты, после чего, повернув траверсы, произведите сгиб заготовки так, чтобы в результате получился нужный вам угол.

Гибка толстых листов требует применения специальных станков, изготовленных на производстве.

Как производится гибка металла своими руками? При выполнении строительных работ часто бывает нужно выполнить сгиб металлических элементов. Например, бывает необходимо согнуть листовой металл или трубы. Трубы, имеющие небольшой диаметр, сгибают при помощи тисков.

Сгибание металлических листов на гибочном станке происходит без сварки и не нарушает структуру металла.

Часто при выполнении строительных работ возникает необходимость согнуть трубы большого диаметра. Для такой работы нужны специальные станки, которые выполняют сгибание труб и металлических листов. Сгибаемый элемент при этом не получает повреждений.

Простые ручные

Фасонные детали из металла стоят немалых денег. Даже больше чем профнастил или металлочерепица, потому имеет смысл сделать простейший станок для гибки листового металла, а с его помощью изготовить столько углов, отливов и других подобных деталей, сколько вам нужно, причем исключительно под свои размеры.

Если волнуетесь насчет внешнего вида, то зря. В продаже сегодня есть листовой металл не только оцинкованный, но и окрашенный. Во всех конструкциях фиксируется лист плотно, так что при работе не скользит по столу, а значит, краска не стирается и не царапается. В местах изгиба она тоже не повреждается. Так что вид у изделий будет вполне приличный. Если постараться, так выглядеть будут даже лучше, чем то что продают на рынке.

Мощный листогиб из тавров

Для этого листогибочного станка потребуется ровная поверхность (стол), желательно металлическая, три уголка с шириной полки не менее 45 мм, толщиной металла не менее 3 мм. Если планируете гнуть длинные заготовки (более метра), желательно и полки брать шире, и металл толще. Можно использовать тавры, но это — для гибки листов металла большой толщины и длины.

Еще понадобятся металлические дверные петли (две штуки), два винта большого диаметра (10-20 мм), «барашки» на них, пружина. Еще нужен будет сварочный аппарат — приварить петли и сделать отверстия (или дрель со сверлом по металлу).

Для самодельного листогиба был использован тавр на 70 мм — три куска по 2,5 м, два болта 20 мм диаметром, небольшой кусок металла толщиной 5 мм (для вырезания укосин), пружина. Вот порядок действий:

1. Два тавра складывают, с двух концов вырезают в них под петли выемки. Края выемок скашивают под 45°. Третий тавр обрезают точно также, только глубину выемки делают немного больше — это будет прижимная планка, так что она должна ходить свободно.

Вырезаем выемки под петли

Хорошо провариваем петли

К шляпке болта приварить отрезки арматуры

Самодельный листогиб в процессе работы

Этот вариант очень мощный — можно гнуть длинные заготовки и лист солидной толщины. Не всегда такие масштабы востребованы, но уменьшить можно всегда. В видео предложена похожая конструкция меньшего размера, но с другим креплением прижимной планки. Кстати, никто не мешает на винт тоже установить пружину — проще будет поднимать планку. А интересна эта конструкция тем, что можно на ней делать отбортовку, что обычно такие устройства не умеют.

https://youtube.com/watch?v=-P4IOAVPaaU

Из уголка с прижимной планкой другого типа

Эта модель сварена из толстостенного уголка, станина сделана как обычный строительный козел, который сварен из того же уголка. Ручка — от багажной тележки. Интересная конструкция винтов — они длинные, ручка изогнута в виде буквы «Г». Удобно откручивать/закручивать.

Небольшой ручной листогиб для самостоятельного изготовления

В данном самодельном станке для гибки листового металла есть много особенностей:

• Уголки расположены не полочками друг к другу, а направлены в одну сторону. Из-за этого крепление петли получается не самым удобным, но сделать можно.

Теперь перейдем к конструкции прижимной планки (на фото выше). Она тоже сделана из уголка, но укладывается на станок изгибом вверх. Для того чтобы при работе планка не изгибалась, наварено усиление — перемычки из металла. С обоих концов планки приварены небольшие металлические площадки, в которых просверлены отверстия под болты.

Еще один важный момент — та грань, которая обращена к месту сгиба срезана — для получения более острого угла изгиба.

Планка устанавливается так

Прижимная планка укладывается на станок, в место установки гайки подкладывается пружина. Ручка устанавливается на место. Если она не прижимает планку, та за счет силы упругости пружины приподнята над поверхностью. В таком положении под нее заправляют заготовку, выставляют, прижимают.

Под отверстие ставят пружину, затем — болт

Неплохой вариант для домашнего использования. Толстый металл гнуть не получится, но жесть, оцинковку — без труда.

https://youtube.com/watch?v=TNy3FaRqYX0

Гибка полосы при помощи тисков

Сначала рассмотрим вариант гибки на слесарных тисках под углом 90 0 . Для этого необходим брусок квадратного сечения из стали.

После того, как такой «сэндвич» будет крепко зажат, берем обычный молоток и легкими ударами загибаем полосу в сторону бруска. Если требуется, чтобы поверхность загиба не имела повреждений от ударов, то нужно использовать медную или латунную прокладку, по которой будем наносить удары молотком, а уже от нее усилие будет передаваться на полосу.

Таким образом можно согнуть полосу под любым углом, важно только подобрать опорный брусок с нужным углом среза. Без такой твердой опоры добиться нужного угла будет очень трудно

Похожие операции производятся и при изготовлении хомутов, только в этом случае в роли матрицы используем толстостенную трубу или пруток нужного диаметра. Как и в случае с прямоугольной гибкой, удары молотком наносятся в сторону неподвижной губки тисков. Такая гибка полосы — процесс медленный и требует аккуратности.

Типы гибки металлических изделий

Сгибание металла производится вручную и с применением автоматических устройств. В первом случае процесс будет достаточно трудозатратен, потребует использования пассатижей и молотка, в результате на эту процедуру уйдет немало времени.

Гораздо проще и качественнее будет механизация процесса с помощью станков и соответствующих приспособлений. Форму цилиндра изделию придают специальные вальцы. С их помощью создаются дымоходы, желоба, трубные изделия.

Развитие станкостроительного производства позволило достичь сгибания материала для изготовления самых сложных изделий. А быстрая замена рабочего инструмента позволяет максимально эффективно и ускоренно перенастроить станочное устройство.

https://youtube.com/watch?v=As0CK6iItzY

https://youtube.com/watch?v=5lsxJNJ3Vgg

https://youtube.com/watch?v=4oqcNWVMljg

https://youtube.com/watch?v=wh9k4DWNt-U

В чем заключается технология гибки металла?

Схема сборки самодельного листогиба: 1 – основание; 2 – гайка-маховичок; 3 – прижим; 4 – изгибаемый лист; 5 – струбцина; 6 – обжимной пуансон.

Гибка листового металла — это выполнение определенных действий, вследствие которых металлический лист приобретает нужную форму. Сгибание детали происходит без помощи сварочных или каких-либо других соединений, которые уменьшают прочность и долговечность материала.

При выполнении сгиба изделия растягиваются его наружные слои и сжимаются внутренние. Технология сгибания заключается в том, чтобы перегнуть одну часть детали по отношению к другой на необходимый угол.

Во время гибки материал подвергают деформации. Величина возможной деформации зависит от толщины материала, угла изгиба, пластичности и скорости сгибания.

Сгибание выполняют посредством оборудования для сгиба деталей. Данное оборудование сгибает элемент таким образом, чтобы готовая конструкция не имела повреждений.

Если согнуть элемент неправильно, то на его поверхности произойдут различные дефекты, вследствие которых на линии изгиба материал получит такие повреждения, что готовая конструкция может сломаться. Гибку производят для листов различной толщины.

Напряжение изгиба материала должно быть больше, чем его предел упругости. В результате гибки должна происходить пластическая деформация материала. При этом готовая конструкция после операции сгиба будет сохранять ту форму, которую ей придали.

Чертеж листогиба (деталировка): 1 – струбцина; 2 – щечка; 3 – основание; 4 – кронштейн; 5 – сварной прижим; 6 – ось; 7 – уголок пуансона.

Преимущества процесса гибки:

1. Процесс имеет высокую производительность.
2. В результате сгибания получается заготовка, которая не имеет шва.
3. Готовая конструкция обладает высокой устойчивостью к коррозии.
4. Изделие обладает высокой прочностью.
5. На месте сгиба изделия не появляется ржавчина.
6. Конструкция является цельной.

1. Процесс ручной гибки является достаточно трудоемким.
2. Оборудование для сгиба имеет высокую стоимость.

В отличие от конструкций, выполненных методом сгиба листового металла, на сварных конструкциях есть сварной шов, который подвергается коррозии и ржавчине.

Читать также: Ацетиленовый генератор это устройство предназначенное для

Сгиб изделий осуществляют вручную или при помощи оборудования. Ручной изгиб является очень трудоемким. Он выполняется при помощи молотка и плоскогубцев. Сгиб материала небольшой толщины выполняют киянкой.

Сгибание листового металла производят при помощи вальцов, пресса или роликовых станков. Чтобы листу придать форму цилиндра, используют ручные, гидравлические вальцы или вальцы с электроприводом. Таким методом изготавливают трубы.

Схема сборки рабочего хода: 1 – вкладыш из дерева; 2 – основание; 3 – щечка правая; 4 – изгибаемый лист; 5 – прижим; 6 – ось пуансона; 7 – пуансон; 8 – рычаг пуансона.

Гибка металла применяется в домашнем строительстве для изготовления водостоков, профилей, металлических каркасов, труб и других конструкций. При гибке листового металла своими руками можно изготовить трубы различного диаметра. При помощи станков изгибается материал с цинковым покрытием.

Если необходимо выполнить изгиб металла в домашних условиях, станок для сгибания можно изготовить своими руками. Для изготовления станка нужно выполнить шаблон из древесины, имеющий контур определенной, изогнутой формы.

При сгибе изделия нужно определить его размеры. Длину конструкции вычисляют с учетом радиуса изгиба листа. Для заготовок, сгибаемых под прямым углом, без создания закруглений, припуск на загиб должен составлять 0,6 от толщины листа.

Своими руками можно сгибать конструкции из пластичных металлов: меди, латуни, алюминия. Радиус изгиба зависит от качества материала и способа гибки. Изделия с небольшим радиусом закругления выполняют из пластичных материалов.

Принцип работы станков

При сгибании металлических деталей используется разнообразное оборудование. Это могут быть станки для гибки полос, труб, листов

Чтобы качественно выполнять работу, важно понимать, как работают те или иные механизмы

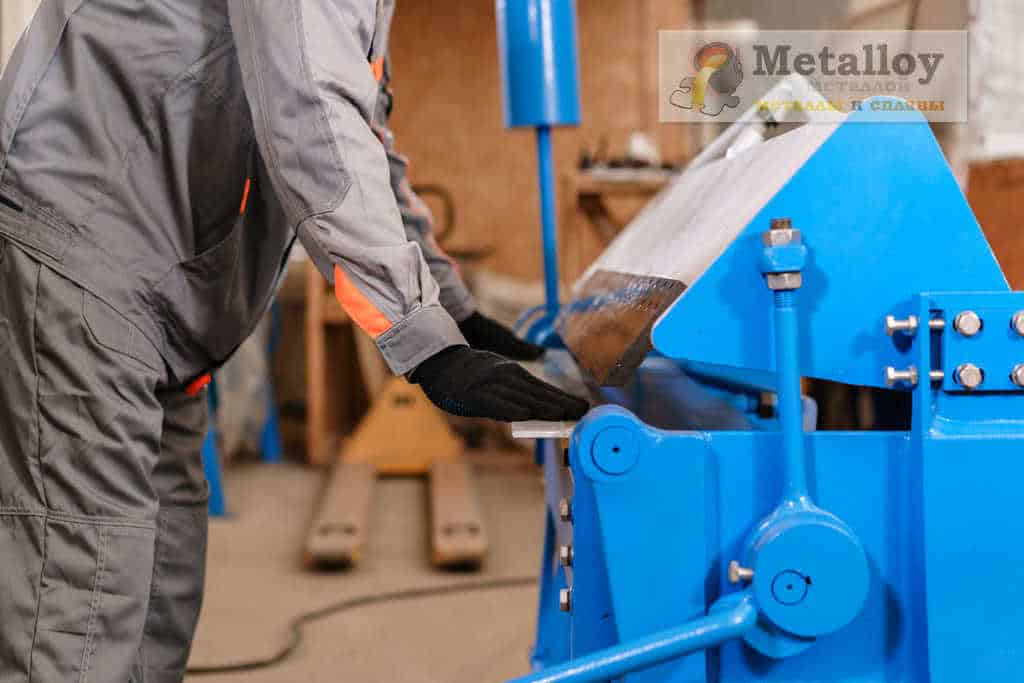

Ручные листогибы

Предназначены для сгибания металлических листов. Различаются шириной рабочей поверхности, глубиной подачи заготовки. Порядок выполнения работ:

1. Мастер прижимает лист металла с помощью специальной балки.
2. С помощью гибочной балки лист сгибается до нужного угла.
3. Заготовка отжимается и вытаскивается из станка.

Ручной листогиб

Гидравлические листогибы

Это модернизированное оборудование, облегчающее труд рабочих благодаря использованию гидравлических цилиндров. Принцип действия оборудования:

1. Жидкость, находящаяся в гидравлическом цилиндре, приводит в действие рабочий механизм. Она толкает плунжер, который изменяет положение поперечины с бойками.
2. Лист под воздействием рабочей части станка начинает изгибаться.

Работа цилиндров позволяет выполнять работу точно и быстро.

Электромеханические листогибы

Принцип работы этого оборудования заключается в движении электрического привода. На основе таких станков изготавливаются листогибочные прессы. Листогибы, оборудованные электроприводом, бывают проходными и сквозными. С их помощью можно обрабатывать заготовки разной длины, высоты и ширины.

Как согнуть нержавейку

Среди технологий обработки металла гибка занимает одно из ведущих мест. Для получения деталей необходимой формы листовой металл (в том числе нержавеющую сталь) и заготовки иной формы приходится подвергать такой деформации с использованием различных технологий и оборудования.

Вам понадобится

станок, навык работы со сталью

Инструкция

1

Воспользуйтесь специальным оборудованием. Наибольшее распространение получили листогибы –станки для изменения формы стальных листов из различных металлов. Если, к примеру, вы занимаетесь кровельными работами, то есть смысл приобрести ручной листогиб. Такой станок, как правило, имеет небольшую стоимость, он удобен, компактен и его можно использовать прямо на месте производства работ. В зависимости от конфигурации кровельных листов существуют различные типы ручных приспособлений.

2

Другой тип оборудования – листогибочные вальцы, предназначенные исключительно для обработки листового металла, в том числе из нержавеющей стали. Рабочими элементами такого станка являются два нижних и один верхний вал, закрепленных на плите. Процесс форматирования листового металла состоит в том, что верхний валок совершает поступательные движения в вертикальной плоскости относительно заготовки, обеспечивая получение нужной конфигурации листа.

3

Приобретите производственный пресс, это самый распространенный тип нужного вам оборудования. Основной элемент пресса – пуансон, смонтированный на ремне ползуна. Одновременно на подкладку пресса или прямо на плиту устанавливается матрица, имеющая форму, как правило, прямого паза или угла. Если вы решили обзавестись универсальным оборудованием для гибки листов из нержавеющей стали, то лучший вариант для этого — прессы. При работе на них можно не только быстро менять детали, но и перенастраивать на изготовление других изделий.

4

Помимо гибки листов очень востребована откатка труб и прутов. На этот случай предусмотрены специальные гибочные станки. Трубы небольшого диаметра вы можете гнуть холодным способом. Это особо актуально при ремонте водопровода или отопления. В таких трубогибочных станках используется принцип намотки труб вокруг ролика. Трубы с диаметром более 95 мм гнут на станках с высокочастотным нагревом. Как просто

masterotvetov.com

Как правильно согнуть трубу из нержавейки

При монтаже систем отопления и водоснабжения из труб необходимо выполнять сгибы и переходы. Обработке могут быть подвержены профиля круглого и квадратного сечения. В зависимости от толщины стенок труб, сечения профиля, радиуса загиба подбирается метод выполнения обработки.

Особенности гибки труб

Гибка профиля из нержавеющей стали проводят несколькими способами:

• ручной;
• механический;
• холодный.

В процессе обработки могут возникать негативные последствия, которые пагубно повлияют на трубную конструкцию. В зависимости от материала, из которого изготовлен профиль, внутреннего диаметра, а также радиуса загиба отличается и степень дефектов. Перед тем как согнуть трубу из нержавейки подбирается метод обработки.

При загибе профиля необходимо помнить, что запрещается применять нагрев металла.

Негативные последствия гибки

К недостаткам при обработке трубы из нержавеющей стали относятся:

1. Изменение параметров внешних и внутренних стенок радиуса. В результате образования напряженности в металле, внешние стенки подвергаются истончению, а внутренние сжатию.
2.  Значительное ослабление происходит при овализации заготовки. Такое явление может отрицательно сказываться при монтаже трубопровода для перемещения пульсирующей жидкости или газа.
3. Проявление складок на внутренней стороне наблюдается в результате увеличения толщины профиля. При таком дефекте внутренний поток вещества столкнется с повышенным сопротивлением связанное с уменьшением диаметра трубы. Складки способствуют появлению коррозии, прочность конструкции снизится.

При выполнении обработки трубного профиля применяют некоторые методы защиты от повреждений:

• внутренний ограничитель сохраняет целостность заготовки;
• внешние упоры способны сохранит внешние поверхности профиля.

Для предотвращения дефектов рекомендуют применять внешние и внутренние ограничители.

Методы гибки

Применение ручных или промышленных приспособлений зависит от количества заготовок и параметров сгиба. Чтобы согнуть нержавеющую трубу используют следующие методы:

1. Наматыванием можно обработать заготовку сечением от 1 см до 4,26 см, при этом создается различная конфигурация. Для сохранения формы профиля применяют ограничители, состоящие из частей.
2. При помощи обкатки сгибают детали диаметром не более 15 см, а также большой толщины стенок. Обработка ведется в результате перемещения ролика вокруг статичного основания.
3. Для того, чтобы придать трубе форму кольца или спирали необходимо применить метод вальцовки. Заготовка гнется в результате перемещения между роликами.
4. Для предотвращения образования дефектов при гнутье профиля применяется способ растяжения. Концы трубы закрепляют, растягивают и сгибают.
5. Для выполнения опорного метода используют пару стоек, на них укладывается труба. При помощи домкрата и шаблона придается форма трубе. Максимальный диаметр до 35,1 см.
6. В результате нагнетания внутрь детали избыточного давления воды могут проявляться напряжения, которые делают нержавейку пластичной. Форму придают также при помощи шаблона вручную.
7. Заготовку проталкивают через неподвижный и подвижный ролик. При изменении расстояний между роликами изменяется радиус изгиба.

В качестве внутренних ограничителей могут применяться такие приспособления, как пружины, металлические тросы, а также вода или масло. В роли смазки могут использоваться эмульсии, предотвращающие проявление коррозии.

Принципы гибки в домашних условиях

Чтобы согнуть трубу без трубогиба в домашних условиях, необходимо выполнить следующее:

1. Предварительно изготавливают пружину из проволоки сечением не более 4 мм. Она должна свободно проходить внутри заготовки.
2. На один конец пружины подвязывают проволоку для того, чтобы в дальнейшем изъять ее из профиля. Деталь помещают в трубу непосредственно в участок подверженный обработке.
3. Выполняют гнутье заготовки при помощи подготовленной матрицы или шаблона. Для увеличения усилия применяют удлинитель на противоположном конце.
4. После гнутья из профиля вынимают пружину.

Для предотвращения дефекта профиля можно применять воду или песок. Материал заливают или засыпают внутрь трубы и герметично закрывают с двух сторон. Заготовку рекомендуется заморозить при этом вода обратиться в лед. Загиб проводят вручную, в дальнейшем лед растает, останется слить жидкость.

https://youtube.com/watch?v=Ou8F_89OID4

Соблюдение требований безопасности и технологии позволяет получить необходимые формы заготовки без дополнительных приспособлений и подготовки.

Как правильно согнуть трубу из нержавейки Ссылка на основную публикацию

Похожие записи:

Рейтинг лучших сифонов для газирования воды на 2021 год Diy: как сделать красивое изголовье кровати своими руками Что такое фурако? Плетение браслетов из шнурков, особенности изготовления браслетов из шнура для начинающих, узлы, которые используем для плетения Как быстро просверлить металл Bms контроллер
