Обжим витой пары

Содержание

Обжим без инструмента

Выполнить обжим 8-жильной витой пары можно без специальных инструментов, а только при помощи следующих имеющихся в любом доме предметов:

  • с помощью обычной отвертки выполняется обжим коннектора RJ 45;
  • ножом можно выполнить зачистку витой пары на несколько сантиметров;
  • кусачки для подравнивания проводов. Можно использовать кусачки на плоскогубцах или ножницы.

Выполняется процедура двумя способами:

  • прямой обжим витой пары предполагает способы T568A и T568B, когда обжим витой пары выполняется аналогично с обоих концов кабеля;
  • также обжать провод можно по перекрестной схеме, он используется для соединения двух компьютеров без роутера.

Последовательность обжимки такова:

  • зачистить кабель при помощи ножа;
  • расправить проводки и вставить их согласно выбранным цветам так, чтобы они не переплетались;
  • кусачками подрежьте проводки и оставьте примерно 1 см;
  • проверьте правильность раскладки по схеме и вставьте их в коннектор, который необходимо держать защелкой от себя;
  • вставьте проводки до упора, чтобы они уперлись в переднюю стенку коннектора;
  • при помощи отвертки выполните обжим, то есть по очереди вдавливайте контакты с силой. Контакты должны немного быть вдавленными в корпус коннектора;
  • защелкните фиксатор шнура, вдавив его внутрь и прижав внешнюю изоляцию;
  • выполните аналогичные действия с другой стороны, после чего процедура обжима кабеля считается завершенной.

Итак, обжим кабеля для интернета на 8 или 4 жилы можно сделать самостоятельно в домашних условиях. Основная задача состоит в правильном подсоединении проводов в зависимости от категории кабеля, после чего выполняется обжим при помощи отвертки или специальных клещей.

Watch this video on YouTube

Как подключить сетевую интернет розетку RJ-45 — схема распиновки

Пресс клещи для обжима наконечников проводов

Схема распиновки USB кабеля по цветам

Какой кабель для интернета лучше проложить в квартире?

Как подключить и настроить интернет на телевизоре?

Основные технические характеристики силового кабеля АВВГ

Проверяем качество выполненного обжатия

После любой выполненной работы необходимо её проверить. Чем мы сейчас и займемся.

Первый способ — тестер кабельный

Покупаем тестер кабельный, который может определить качество провода, качество обжима кабеля интернет, обнаружить обрывы. Из-за этих всех неполадок работать интернет на ПК не будет.  Разобраться, как ним пользоваться несложно. Инструкция думаем тоже не понадобится. А вот немного денег потратить придется.

Второй вариант — мультиметр

У большинства хозяев в доме есть обычный тестер. Выставляем функцию «прозвон», и приступаем прозванивать каждый цвет на двух концах кабеля.

Третий способ — подключение устройства, с другими устройствами

После обжатия необходимо выполнить прямое подключение. Втыкаем один конец в сетевую карту компьютера, а второй можно вставить в роутер или свитч. Как подключить и настроить роутер, почитайте в другой нашей статье. Если все хорошо, тогда на ПК исчезнет красный крестик на сетевом адаптере, а на роутере загорится светодиод. Если нет роутера или свитча, тогда можно выполнить соединения напрямую двух компьютеров.

https://youtube.com/watch?v=GTovGHuZOnQ

Что собой представляет витая пара

Название витой пары обусловлено тем, что кабель имеет 8 медных проводников, скрученных парами, имеющих разные цвета.

Скручивание осуществляется с целью снижения степени влияния внешних электромагнитных помех и взаимных наводок в процессе передачи сигналов.

При помощи витой пары можно создать соединение со скоростью передачи данных до 1 ГБ в секунду. Для создания высокоскоростной сети необходимо иметь кабель с 8 проводами, то есть 4 витые пары.  По данной причине рекомендуется обжимать все 8 проводов. Но имеются также кабели, предусмотренные на 4 жилы.

Watch this video on YouTube

Технология обжима сетевого кабеля

Витая пара (сетевой кабель) продается в бухтах. Следовательно, необходимо проложить кабель по помещению согласно выбранной (составленной) схеме и обрезать по длине, с учетом небольшого запаса.

Снимается слой внешней изоляции (на 2,5±0,5 см) на том конце кабеля, который предполагается обжать. Или скальпелем, или миниатюрным ножом (есть на самом кримпере). Необходимо работу выполнить так, чтобы покрытие самих жил не было повреждено. Именно поэтому тем, кто не имеет достаточного опыта в этой сфере, и рекомендуется обрезать витую пару, оставляя некоторый запас по длине. Объяснение простое – не факт, что аккуратно выполнить эту операцию получится с первого раза.

Жилы раскручиваются и выпрямляются. Если их кончики не выравниваются, их можно откусить (бокорезами, миллиметра на полтора). Иначе не получится их правильно расположить в RJ-45. Учитывается и стандарт, по которому производится подключение к сети.

Непосредственно обжим. Методик две – прямая и перекрестная (косая). Первый способ реализуется при подключении ПК к линии интернета. Второй – при создании локальной сети, то есть при соединении двух компьютеров.

Особенность операции

  • При укладке проводников в RJ-45 жилы не должны перекрещиваться, и уж тем более, не ложиться парами в 1 гнездо коннектора – только по одной. Это характерно для их кончиков, которые могут перекрутиться в процессе их вдавливания в корпус разъема.
  • Перед тем, как приступить к обжиму, рекомендуется еще раз свериться со схемой расположения проводов. То есть произвести контрольный осмотр, так как что-то переделать потом будет невозможно.
  • Установка кримпера по месту обжима кабеля. Дальше просто – сжать рукоятки инструмента. Главное – не переусердствовать.

Проверка работоспособности линии. На практике это делается подключением кабеля к ПК. Результат будет понятен сразу.

Если изготовлен патч-корд (с rj-45 на обоих концах куска кабеля), то придется, за неимением специального тестового прибора, . Для этого его щупы следует заточить, чтобы они могли обеспечить плотный контакт с миниатюрными ламелями разъема. Далее – прозвонка по каждому проводнику. Если все в порядке, можно производить подключение обоих ПК друг к другу.

В принципе, ничего сложного в обжиме кабелей нет. Если есть кримпер, то установка одного RJ-45 занимает считанные минуты.

Если ваши кабеля лежат возле компьютера как попало или вы случайно растянули или разорвали сетевой кабель от интернета, тогда надо решить вопрос, как обжать сетевой кабель RJ-45. Обжать кабель можно по — разному, поэтому я расскажу, как обжать витую пару правильно. А также рассмотрим вариант, если под рукой нет специальных инструментов. Я выбрал данную тему, поскольку компьютерные сети — это моя профессия и мне приходится ежедневно работать с сетевыми кабелями. Для начала давайте выясним, что же такое сетевой кабель.

Сетевой кабель – это проводник, который включает в себя восемь медных проводов (жил). Эти жилы перекручены друг с другом, потому этот провод часто называют витой парой.
Итак, допустим, мы хотим подключить наш компьютер к сети Интернет. Для этого нам потребуется линия, проведенная к модему – патчкорд, компьютер и модем.

Итак, перед тем как вы узнаете, как обжать сетевой кабель, пройдемся по списку инструментов, которые нам понадобятся для этого:

1.Кабель витая пара (1,5 метра обычно достаточно);

2.Бокорезы или скальпель;

3. Коннекторы RJ-45 и колпачки;

4. Инструмент для обжима (Кримпер);

5. LAN – тестер;

6. А также трезвая голова и прямые руки:oops:.

После того, как вы сняли изоляцию с двух концов витой пары, следует раскрутить жилы и выпрямить все провода согласно приведенной ниже схеме обжима.

Прямой обжим кабеля.

Перекрестный обжим кабеля.Этот метод используют в том случае, если вы хотите соединить два компьютера между собой.

Подключение к сети Интернет стандартным способом

Распиновка RJ45 по цветам при создании кабеля для соединения персонального компьютера с сетевым оборудованием выглядит так.

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зеленый.
  4. Синий.
  5. Бело-синий.
  6. Зеленый.
  7. Бело-коричневый.
  8. Коричневый.

Если есть потребность по одному кабелю произвести подключение к двум компьютерам или пустить по свободным жилам другой сигнал, то распиновка производится по двум парам – зеленой и оранжевой, с соблюдением последовательности и нумерации в разъеме. То есть коннекты 1, 2, 3, 6 в вилке RJ45 должны быть заняты согласно своим цветовым распределениям.

Бывают случаи, когда одна или несколько активных жил перебиты. На помощь придет альтернативная распиновка RJ45. 2 пары подменяются другими цветами. Оранжевая пара замещается коричневой, а зеленая пара синей. Нумерация разъемов в вилке не изменяется.

Из чего делают электрический кабель?

Любой электрокабель состоит из жил. Жилы являются основными элементами кабеля и служат для прохождения электрического тока. Элементы заключены в общую оболочку и изолируются друг от друга внутренней.

Обозначаются как ТПЖ (токопроводящие жилы). Кроме жил в кабеле есть:

  • заполнитель;
  • проволочная броня или стальная;
  • внешняя оболочка.

Различают два типа жил:

  1. Сплошные однопроволочные;
  2. Многопроволочные из множества тонких нитей.

Главное заблуждение людей в том, что однопроволочные жилы и одножильные кабели – это одно и то же. Но это совсем не так. На самом деле у одножильных кабелей только одна жила, которая может быть однопроволочной или многопроволочной.

Однопроволочная жила одножильного провода
Однопроволочные жилы двужильного провода

Провода для монтажа проводки в квартире или доме обычно выбирают исходя из удобства работы, опыта и навыков мастера. По скорости передачи электрического заряда и качеству одно- и многопроволочные провода отличаются несущественно

При выборе особое внимание уделяют гибкости и прочности жилы

Многопроволочные провода в кабеле имеют показатель гибкости выше, чем у однопроволочных. Они легче в работе на труднодоступных участках или на трассе с большим количеством изгибов. К достоинствам многопроволочных жил относится и то, что их сложно повредить.

Однопроволочные провода чаще всего применяют в тех местах, где не предполагается проведение усовершенствования сети, подключение дополнительных линий и ремонт. Главный недостаток однопроволочных жил – это то, что после пары изгибов они начинают ломаться.

Оба провода соединяются по одни и тем же технологическим правилам, однако при формировании соединений стоит все-таки учитывать способность или неспособность жил многократно гнуться без повреждений.

Одну проволоку, проводящую ток, соединяют скрутками только профессиональные электрики, за плечами которых большой опыт. Так как при таком соединении раскрутить обратно и переделать узел уже не получится.

Кабель с токоведущей жилой из одной проволоки лучше всего зачистить и подключить к клемме. Таким методом пользуются в домашних условиях. Но можно купить соединитель, который надежно зафиксирует все компоненты многопроволочной жилы или наконечник, который способен опрессовать все элементы перед соединением.

Основной материал для изготовления ТПЖ – алюминий или медь. Если сопоставить эти два металла, то алюминий проигрывает по характеристикам, даже несмотря на низкую стоимость. Ведь этот металл имеет маленькие показатели электропроводности.

То есть даже при одинаковом сечении проводник из меди может пропускать больший ток. Единственный недостаток меди – невозможность соединения с другими металлами. Если, например, нужно будет соединить медь с алюминием, то потребуется специальный клеммник, чтобы избежать окисления разнородных элементов.

Использовать алюминий для домашней проводки – не лучшее решение, потому как материал обладает низкой электропроводностью, а в процессе эксплуатации быстро окисляется и ломается на изгибах.

Если соединение производить методом скрутки, то место соединения быстро появится коррозия, контакты разорвутся и в результате может возникнуть короткое замыкание. Лучшим решение будет выбор проводов одного типа для всех электролиний, находящихся в квартире.

Слой изоляции в основном может быть:

  • резиновый;
  • полиэтиленовый;
  • из поливинилхлорида.

Все указанные материалы обладают высокими изоляционными свойствами. Поэтому их можно применять в электрических сетях с различным классом напряжения (до 500 Вт).

Главное назначение наружной оплетки – защита проводника от попадания влаги, так как она может нарушить целостность изоляции и жилы начнут мутнеть.

Обычно кабель, используемый для устройства проводки в квартире или внутри дома, имеет два изоляционных слоя.

  1. Первый слой защищает внутренние жилы, собранные в пучок;
  2. Второй слой опоясывает лишь одну жилу.

Как обжать телефонный кабель — 2 и 4 жилы

Всё это можно сделать и без помощи других, главное раздобыть подходящий инструмент и приобрести провод подходящего метража. Но очень часто всё встаёт на моменте, когда необходимо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы на данный момент и побеседуем.

Что нам понадобится?

Во-1-х, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если необходимо сделать скрутку, то с ним время от времени эх как намучаешься. Поэтому, в своей практике стараюсь использовать кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой заморочек тоже не возникает. Во-2-х, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-3-х ; обжимной инструмент. Кстати, на многих из их, как на моей например, есть и особенный нож для разделки кабеля. Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо ; их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии употребляются всего 2 жилы. В разъёме ; это два средних контакта:

С четырёхжильным проводом ситуация малость сложнее. Тут дело в том, что за рубежом, из-за большущего распространения мини-атс и факсов, очень часто употребляется кросс-оверный вариант раскладки ; другими словами провода в парах меняются местами (см. схему справа):

У нас же, в Рф, употребляется ровненькая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель ; необходимо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

На данный момент аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. На данный момент Вы осознаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Использование старых коннекторов

Если нужно срочно обжать кабель, а нового разъёма нет под рукой, тогда можно задействовать тот, что раньше уже использовался. Для этого пользователь должен аккуратно зажать тисками фиксатор коннектора и при помощи шила поддеть ламели, вытащив их на 1—2 мм. С помощью ножа следует подрезать защёлку со стороны кабеля, вынуть её, а также старые жилы. При этом старый фиксатор провода тоже нужно удалить, чтобы впоследствии закрепить новый. В образовавшееся пространство необходимо капнуть немного герметика либо силикона.

Технология обжима после удаления старого сетевого шнура происходит точно так же, как и с новыми деталями. Если мастеру необходимо убрать повреждённый отрезок шнура, тогда можно использовать как спайку, так и скрутку. Это поможет избежать необходимости обжимать новый кабель. Стоит отметить, что наиболее качественно служит спайка проводов.

Как обжать кабель-пачкорд монтажными клещами

https://youtube.com/watch?v=dcCCtCBXaD4

  • Приготовьте инструменты: клещи, фонарик и нож:
  • При помощи торцовочного ножа клещей выровняйте конец кабеля. Если кабель в магазине резали обычным ножом, торец наверняка скошен.
  • Снимите изоляцию с сетевого кабеля. Для этого поместите кабель в углубление инструмента для зачистки так, чтобы снять изоляцию на 2–2,5 см. Проворачивая кабель относительно ножа, надрежьте его по всей длине окружности. Снимите надрезанный кусок изоляции, чтобы обнажить цветные жилы.
  • Расплетите жилы. Длина расплетённого участка не должна быть больше 12–13 мм. Если трудно выравнивать жилы, можете расплести их на большую длину, а затем подрезать расплетённый и выровненный торец.
  • Выровняйте и расставьте расплетённые жилы в той цветовой схеме, которая соответствует типу кабеля.
  • Взяв новый коннектор RJ-45, разверните его пластиковым замком вниз и аккуратно задвиньте в него конец кабеля по направляющим. Хлорвиниловая трубка изоляции должна доходить до внутреннего зуба-замка в коннекторе. Если вставить провод не до конца, жилы могут оторваться.
  • Проверьте, что жилы в коннекторе расставлены по порядку и не повреждены. Если всё нормально, вставьте коннектор в разъем обжимных клещей и сожмите их до упора, но не сильно.
  • После обжимки кабель готов к эксплуатации.

Процесс обжимания витой пары

Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

  1. Замеряем от края 20 мм и удаляем изоляцию провода.
  2. Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
  3. Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
  4. Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
  5. Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
  6. Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

https://youtube.com/watch?v=eMKJGY0-RBE

Выполняем обжимку без инструментов

Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

https://youtube.com/watch?v=JvhXrfLMhUA

Обжимаем безынструментальный коннектор

Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

О кабеле и инструменте

Самым важным компонентом является кабель «витая пара». На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене бывает из-за страны-производителя и дополнительного экранирования. Не вдаваясь в электрофизику, разъясним, что название «витая пара» кабель получил из-за того, что все пары жил между собой переплетены. Данное переплетение позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Производится распиновка RJ45 по цветам. Для каждых задач существует определенная последовательность, к тому же каждому цвету кабеля соответствует его положение в розетке или разъеме.

Для обжима кабеля применяется специальный обжимной инструмент, но если его нет под рукой, подойдет молоток, плоская отвертка или нож. Требуется для организации сети и вилка RJ45. Её можно заменить старой, предварительно прочистив канал для жил, или оголить выступающие концы проводов для скрутки.

Тип кабеля или способ его обжать

Их существует два:

  • Прямой, — для соединения порта сетевой карты со свитчем/хабом.
  • Перекрестный, (Crossover) — для соединения напрямую двух сетевых плат, установленных в компьютеры, а также для соединения некоторых старых моделей хабов/свитчей

В большинстве случаев достаточно использовать прямую последовательность обжима.

  • Если Вы не уверены в том, какой именно тип использовать Вам, то узнайте в тех поддержке Вашего провайдера в каком порядке должны быть жилы;
  • Если Вы хотите соединить 2 компьютера напрямую, то используйте перекрестный тип;
    Если Вы хотите подключить компьютер к хабу/свитчу/роутеру, то достаточно использовать прямой тип.

Схема обжимки прямого кабеля

Схема обжимки перекрестного кабеля

Итак, после того как Вы определились со схемой, надо выстроить наши жилы (проводки) в одном из вышеперечисленных положений. После этого нужно выровнять жилы так, чтобы они были максимально параллельно и близко друг к другу, а именно, дабы нигде не расходились ни сами жилы, не их кончики.

После этого аккуратно, плавно, нежно и медленно вводим провода в коннектор, тщательно контролируя процесс, а именно, следя за тем, чтобы цвета не перепутались или две жилы не залезли в одну дорожку.

Удачно введя в оба коннектора, разложенные и разровненные заранее жилы, мы засовываем их (коннекторы) в кримпер и крепко зажимаем рукоятки.

Если всё сделали правильно и осторожно, то провод готов и теперь вопрос как обжать кабель не должен вставать перед Вами. В случае с отверткой все несколько сложнее

Нам надо закрепить коннектор где-нибудь и закрепить провода, чтобы при обжимке жилы не вылезли из коннектора. Берем отвертку и продавливаем желтенькие защелки до конца (они должны продавить изоляцию жилы, чтобы иметь соединение с проводом)

В случае с отверткой все несколько сложнее. Нам надо закрепить коннектор где-нибудь и закрепить провода, чтобы при обжимке жилы не вылезли из коннектора. Берем отвертку и продавливаем желтенькие защелки до конца (они должны продавить изоляцию жилы, чтобы иметь соединение с проводом).

Трудность в том, что у Вас может выпасть провод, когда Вы уже зажмете  защелку, или если жила не дошла до защелки, а Вы ее уже продавили. Тогда придется использовать другой коннектор, ибо этот сломан.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары. Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи

Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз)

Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше

Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.
Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.

Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.

Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.

Наличие сертификата качества.

https://youtube.com/watch?v=lOoccwJBVCo

Какие инструменты нужны для работы

Без специального инструмента обжать кабель будет сложно. Какой инструмент нужен для работы? Для того чтобы осуществить обжим необходимо иметь следующие инструменты:

  1. Непосредственно сетевой кабель или, как его еще называют, витая пара.
  2. Коннектор (используется RJ–45).
  3. Клещи или кримпер. Это специальное приспособление, которое имеет несколько рабочих зон.

Если нет кримпера, а обжим делается в домашних условиях и единоразово, то его можно сделать отверткой или пассатижами. Что касается коннекторов, то их следует купить несколько штук, чтоб был запас, если не получится с первого раза.

Виды оболочек

Если вы думали, что это все, что нужно знать про витую пару, то нет. Внешние оболочки также изготавливаются из разных материалов и отличаются степенью защиты от внешних нагрузок.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

PVC — самая дешевая оболочка кабеля из ПВХ (поливинилхлорида). Не устойчива к высоким температурам и подвержена воздействию прямого огня. Можно использовать для прокладки внутри стен помещений.

LSZH — витая пара из компаунда, который устойчив к воздействию огня. А значит такой кабель будет отвечать самым жестким требованиям по пожарной безопасности, и его можно задействовать в офисах, торговых залах, складских помещениях и домашних условиях.

PE — полиэтиленовый материал, который не боится влаги и защищен от перепадов температур. Также оснащен внутри металлическим тросиком. Благодаря этому его можно прокладывать по улице и натягивать между опорами.

FRNC — оболочка, устойчивая к температурам, активной внешней среде, не подвержена ржавению и возгоранию

PUR — недорогая обертка из полиуретана, который не теряет своих качеств при многократном изгибании

Стандартные схемы обжима

Существует две схемы обжима витой пары rj 45 или распиновки:

  • прямая;
  • перекрестная.

При прямой обжимке rj 45 коннекторы (штекеры) с обеих сторон провода подключаются по одной схеме, а при перекрестной — схема меняется.

На коннекторе гнезда под провода пронумерованы и каждый из них предназначен для провода с определенным цветом, в согласии с выбранным вариантом. Вариант Т568А имеет следующую схему подключения:

  • 1. бело-зеленый;
  • 2. зеленый;
  • 3. бело-оранжевый;
  • 4. синий;
  • 5. бело-синий;
  • 6. оранжевый;
  • 7. бело-коричневый;
  • 8. коричневый.

Вариант Т568В подключается по этой схеме:

  • 1. бело-оранжевый;
  • 2. оранжевый;
  • 3. бело-зеленый;
  • 4. синий;
  • 5. бело-синий;
  • 6. зеленый;
  • 7. бело-коричневый;
  • 8. коричневый.

Для прямого подключения используется в основном последний вариант, для смешанного подключения – оба.

Вариант №1 – прямой 8-проводниковый кабель

Этот вариант подходит для подключения разных типов электронных устройств. Например, кабель, подключенный по такому варианту, используется для соединения компьютера с коммутаторами. Штекер rj 45 обжимается по варианту Т568В с обеих сторон кабеля.

Вариант №2 – 8-проводниковый кроссовер

Для подключения однотипных устройств, таких как компьютер-компьютер используют кроссовер. Кроссовер или перекрестная схема осуществляется двумя путями:

  • скорость передачи данных составляет 100 Мбит;
  • скорость доходит до 1000 Мбит. В первом случае коннектор rj 45 обжимается на одном конце кабеля по варианту Т568В, а на другом конце по варианту Т568А.

Во втором случае обжим штекера осуществляется по варианту Т568В, а второй конец таким образом:

  • бело-зеленый;
  • зеленый;
  • бело-оранжевый;
  • бело-коричневый;
  • коричневый;
  • оранжевый;
  • синий;
  • бело-синий.

Вариант №3 – прямой 4-проводниковый кабель

Для низкоскоростных сетей могут использоваться 8-пиновые (8-гнездовые) штекеры с подключением четырех проводов

Для этого важно знать, какие контакты должны быть задействованы. Используются 1 и 2, 3 и 6 гнезда

Берутся любые две пары, но важно, чтобы подключение было одинаковым на обоих концах, например:

  • к 1 контакту подключают бело-оранжевый;
  • к 2 – оранжевый;
  • к 3 – бело-зеленый;
  • к 6 – зеленый.

Вариант №4 – 4-проводный кроссовер

Такой вариант больше носит ознакомительный характер, поскольку намеренно понижать скорость для современных устройств нецелесообразно. Рассмотрим, как можно сделать для rg 45 распиновку, — одно из названий rj 45. Чтобы получить перекрестный кабель, достаточно поменять местами подключаемые пары. Допустим, первый коннектор подключен по схеме, показанной выше, тогда второй обжимают следующим образом:

  • 1 контакт – бело-зеленый;
  • 2 контакт – зеленый;
  • 3 контакт – бело-оранжевый;
  • 6 контакт – оранжевый.

Назначение прямого и перекрестного подключения такое же, как и при использовании 4 пар.

Как обжать кабель на 8 жил

Начнем с самого основного – обжим 8 проводов (для 1 Gb сети). C ростом скоростей интернета, сейчас это наиболее востребованный «обжим».

Нам нужно зачистить конец кабеля, примерно 3 см.

После этого расплетаем все жилы друг от друга, чтобы они были по отдельности.

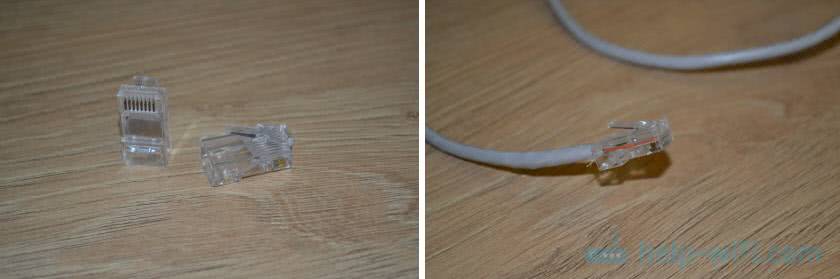

Берем разъем RJ-45, именно в него мы будем вставлять провода, причем для начала нам нужно их «прикинуть», предварительно установить и посмотреть что все «канальчики» рабочие то есть провода доходят до конца, иногда бывает брак.

Вставлять нужно в следующие контакты (смотрим на контактную группу сверху, то есть она должна быть у вас перед лицом). Контакты и цвета располагаются так:

Первый – бело-оранжевый

Второй – оранжевый

Третий – бело-зеленый

Четвертый – Синий

Пятый – бело-синий

Шестой – зеленый

Седьмой – бело-коричневый

Восьмой – коричневый

Подставляем и смотрим, если все дошли до конца, то можно обжимать.

Витую пару, которая у нас зачищена на 3 см, нужно подрезать, обычно это делается для того, чтобы провод плотно сидел и не «трепыхался», ведь у RJ-45 есть специальный бугорок, который зажмет обмотку.

Подрезали, вставляем провода в коннектор и затем устанавливаем в клещи, там вы не перепутаете, у клещей есть специальный разъем, который позволяет установить только в одном положении. Далее просто нажимаем с силой и все готово!

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

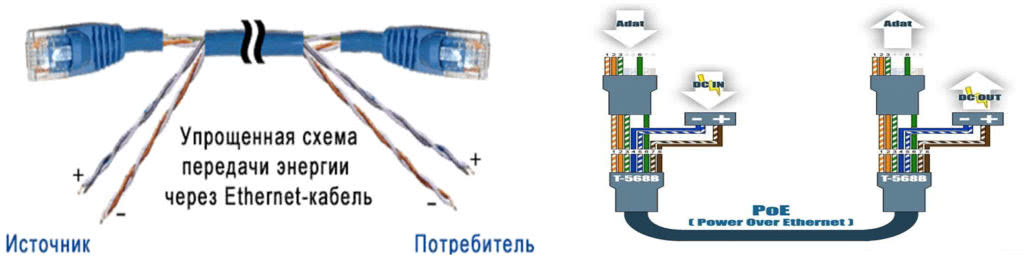

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

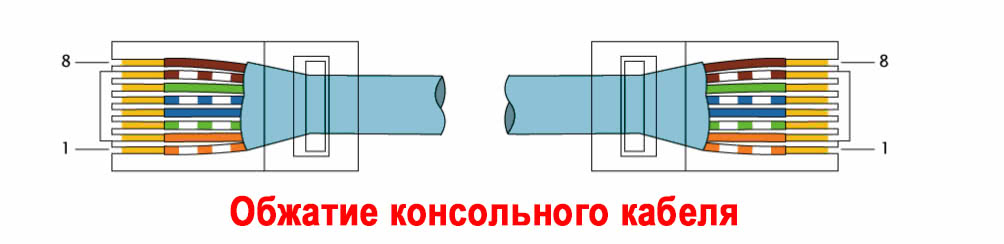

Схема обжатия консольного
кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по
обратной схеме, по отношению к другому концу. Выглядит это, как будто вы
перевернули его и глянули на штекер с другой стороны.  Эту схему обжатия применяют, когда необходимо
настроить роутер или коммутатор при помощи ПК. Чаще всего используют для
устройств Cisco.

https://youtube.com/watch?v=3aNsiIJESec

Подготовка к установке сетевой розетки

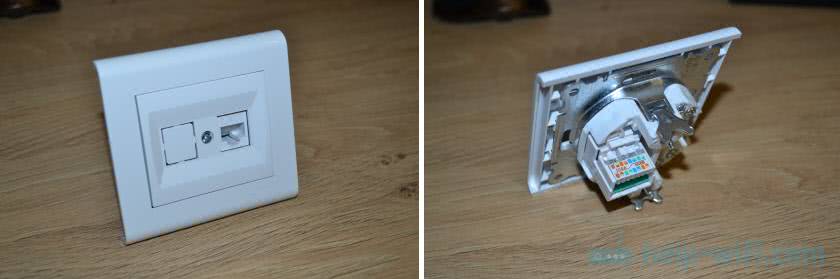

В этой статье речь пойдет именно о встраиваемых розетках, так как есть еще наружные (для наружной проводки, когда кабель проложен не в стене). Но порядок и сама схема подключения наружных розеток примерно такая же. Для начала нужно купить саму компьютерную розетку. Можете взять любую. Если хотите что-то более качественное, красивое и как правило легкое в установке – не экономьте (не покупайте самые дешевые). У меня розетка Makel. Недорогая. Что-то в районе 130 грн. (340 рублей). Есть еще много хороших вариантов от Schneider, Legrand, VIDEX, VIKO, Werkel, Lezard. Есть двойные розетки, есть с рамками и без них. Вот моя:

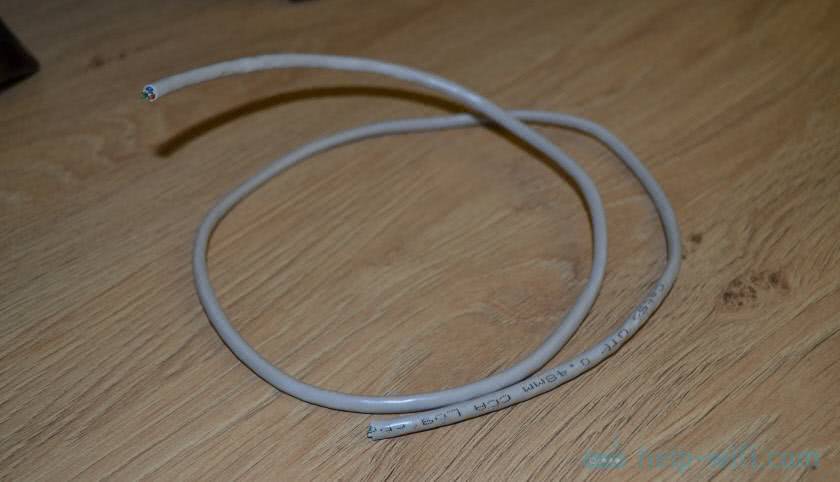

К розетке прокладывается кабель витая пара категории CAT5Е, или более продвинутый Cat.6. Это четырехпарный экранированный кабель. Розетка должна соответствовать категории кабеля. На розетке есть эта информация. У меня кабель CAT5Е и розетка тоже CAT5Е. Максимальная длина кабеля 100 метров.

Значит с одной стороны кабель подключается к компьютерной розетке, а с другой стороны обычно обжимается в коннектор RJ-45, и подключается к роутеру, модему, коммутатору.

В этой статье я не буду писать о том, как обжать сетевой кабель. На эту тему у нас уже есть две инструкции:

  • Как обжать витую пару в RJ-45? Сетевой кабель своими руками
  • Как обжать сетевой кабель без инструмента (отверткой)

И еще может пригодится эта статья: как удлинить интернет кабель (сетевой кабель).

Все это сетевое оборудование можно купить в специализированных магазинах. Так же компьютерные розетки, сетевой кабель, коннекторы обычно продаются в магазинах цифровой техники.

Сетевой кабель должен быть проложен в обычный подрозетник. В который после подключения будет установлена и закреплена наша розетка. Если вы еще не проложили сетевой кабель, но собираетесь это делать, то оставляйте запас кабеля. Вроде как рекомендуется 1 метр. Но мне кажется, что это много. Думаю, 50 сантиметров будет более чем достаточно.

Еще один момент: способ подключения сетевой розетки может отличаться в зависимости от производителя. Именно сам процесс подключения витой пары и ее фиксации (зажима) в модуле розетки. Для подключения таких розеток специальный инструмент не нужен.
