Как подключить светодиодные лампы вместо люминесцентных

Как переделать светильник дневного света в светодиодный — 2 легких способа

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

G- означает, что в качестве контактов используются штырьки

13 – это расстояние в миллиметрах между этими штырями

При этом вы получите:

экономию электроэнергии (в 2 раза)

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

https://youtube.com/watch?v=jbhtDmbmgQ8

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения. Самые распространенные размеры таких трубок:

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

https://youtube.com/watch?v=cdShmmGakdw

https://youtube.com/watch?v=tr9qkfa0gcw

https://youtube.com/watch?v=VTPmTBLtgXE

Отличия в работе ламп

ЛЛ лампы не имеют возможности прямого подключения к сети, они могут попросту лопнуть, если на них подать 220В, поэтому светильники для люминесцентных ламп оборудованы специальным устройством – электронным пусковым регулирующим аппаратом (ПРА), его еще называют балластом.

Они бывают рассчитаны как на 1 лампу, так и на 2, и на 4. Под разный размер и мощность ламп – свой балласт. На вход ЭПРА поступает напряжение сети, из выхода идут провода, которые подключаются к патронам G13. Схема подсоединения патронов может различаться, в зависимости от модели ПРА.

Светодиодные светильники не нуждаются в дополнительном оборудовании, так как необходимые драйвера уже установлены в колбу лампы, и все, что потребуется – это подать на ее патроны напряжение 220В.

На этом фото видно, что фаза уходит на один патрон, ноль – на другой. Вот графическая схема подключения:

Причем, к какому именно патрону будет подходить фаза, а к какому ноль – вообще не принципиально.

Выходит, главное отличие светодиодных светильников от люминесцентных заключается в наличии ЭПРА, а значит, чтобы ЛЛ светильник переделать под ЛЭД лампы, нужно просто удалить из цепи балласт и подключить патроны напрямую.

Как запустить лампу дневного света без дросселя

Что советуют делать в таких случаях самоделкины и радиолюбители? Они рекомендуют применить, так называемую бездроссельную схему включения люминесцентных ламп.

В ней
используется диодный мост, конденсаторы, балластное сопротивление. Несмотря на
некоторые преимущества (возможность запуска сгоревших ламп дневного света), все
эти схемы для рядового пользователя темный лес. Ему гораздо проще купить новый
светильник, чем паять и собирать всю эту конструкцию.

Поэтому сперва рассмотрим другой популярный способ запуска ЛБ или ЛД ламп со сгоревшим дросселем, который будет доступен каждому. Что вам для этого потребуется?

Вам
понадобится старая сгоревшая энергосберегающая лампочка с обычным цоколем Е27.

Конечно,
схему с ее использованием нельзя считать абсолютно бездроссельной, так как на
плате энергосберегайки дроссель все таки присутствует. Просто он по габаритам
гораздо меньше, так как экономка работает на частотах до нескольких десятков
килогерц.

Этот
минидроссель ограничивает ток через лампу и дает высоковольтный импульс для
зажигания. Фактически это ЭПРА в миниатюрном варианте.

Раньше была
большая рекламная компания по замене ламп накаливания на энергосберегающие. Сегодня
уже их активно меняют на светодиодные.

Выкидывать в мусорку экономки не рекомендуется, впрочем как и отдельные модели светодиодных.

Поэтому
некоторые сознательные и бережливые граждане, которые еще не сдали их в
специальные пункты приема, хранят подобные изделия у себя на полках в
шкафчиках.

Меняют их не зря. Эти лампочки в рабочем состоянии очень вредны для здоровья, как в плане пульсаций света, так и в отношении излучения опасного ультрафиолета.

Хотя ультрафиолет не всегда бывает вреден. И порой приносит нам много пользы.

При этом не забывайте, что теми же самыми негативными факторами, в равной степени обладают и линейные люминесцентные модели. Именно ими активно пугают любителей выращивать растения под светом фитоламп.

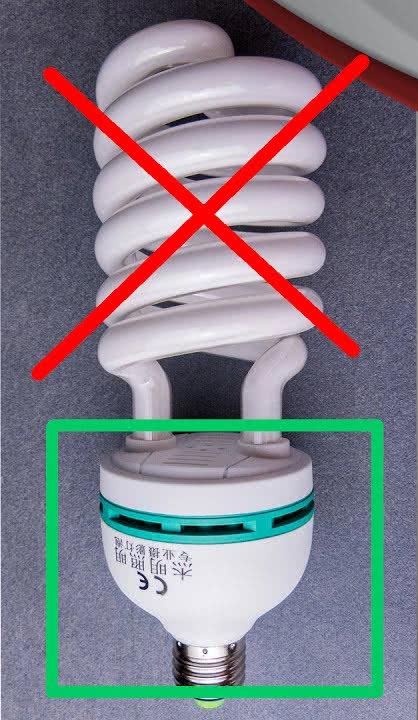

Но вернемся к нашим энергосберегайкам. Чаще всего у них перестает работать светящаяся спиральная трубка (пропадает герметичность, разбивается и т.д.).

При этом схема и внутренний блок питания остаются целыми и невредимыми. Их то и можно использовать в нашем деле.

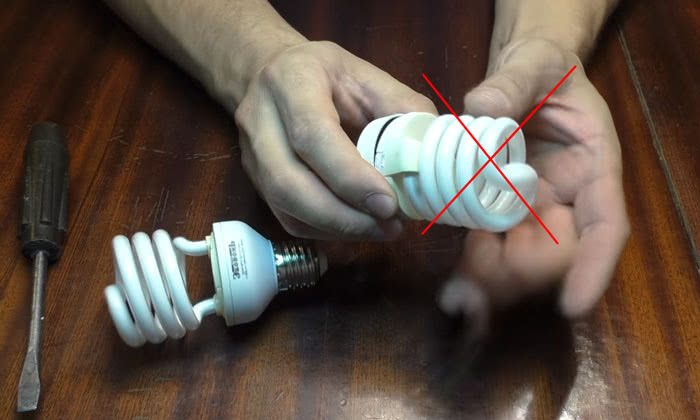

Сперва разбираете лампочку. Для этого по линии разъема, тонкой плоской отверткой вскрываете и разделяете две половинки.

При разделении ни в коем случае не держитесь за стеклянную трубчатую колбу.

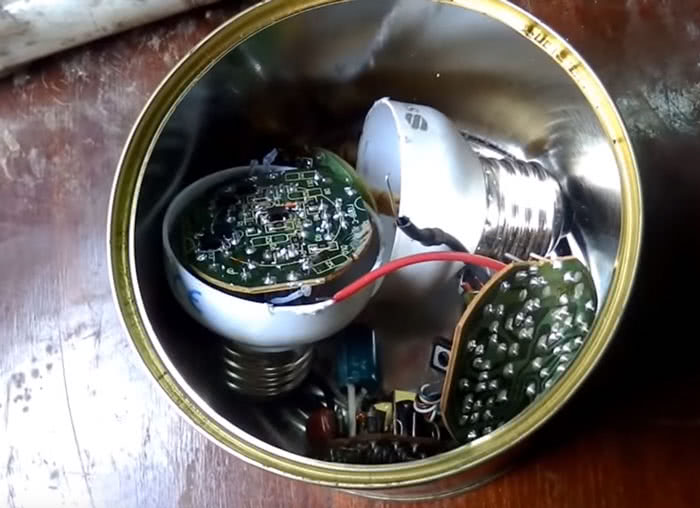

Далее вытаскиваете плату. На ней находите места, к которым подключаются проводки от «нитей накала» колбы. Они обычно идут в виде штырьков.

При разборе запомните, какая пара куда подключена. Эти штырьки могут находиться как с одной стороны платы, так и с разных сторон.

Всего у вас
должно быть 4 контакта, куда вам и следует подпаять в дальнейшем провода.

Ну и
естественно не забываем про питание 220В. Это те самые жилки, которые идут от
цоколя.

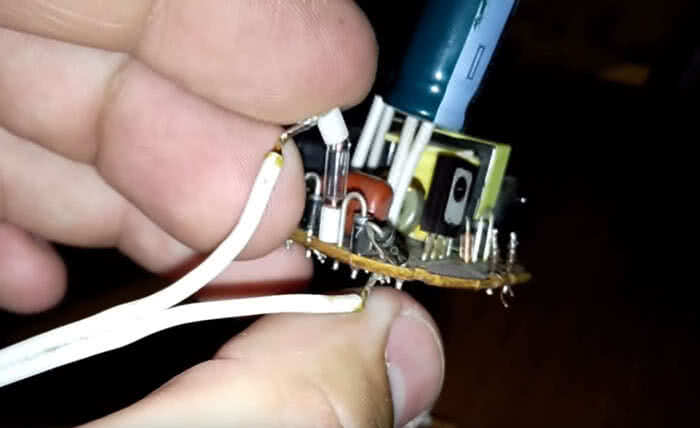

Все что
нужно сделать далее, это припаять по два проводника к каждому контакту на плате
(от бывших нитей накала трубок) и вывести их к боковым штырькам лампы дневного
света.

То есть, отдельно два провода справа и два провода слева. После чего, остается только подать напряжение 220В на схему энергосберегайки.

Лампочка дневного света будет прекрасно гореть и нормально работать. Причем для запуска вам даже не нужен стартер. Все подключается напрямую.

Если стартер
в схеме присутствует, его придется выкинуть или зашунтировать.

Конструкция светодиодов

Конструкция светодиодной лампы

Светодиодная трубка – это прозрачная колба из пластмассы, внутри которой расположен драйвер и гетинаксовая планка с вмонтированными на неё светодиодами. По этой причине установка внешнего драйвера не нужна. Подсоединяется такая лампа к стандартной сети 220 В.

Светодиодный дневной светильник оснащается цоколем типа G13. Штыри лампы соединяются между собой внутри колбы посредством медной проволоки, благодаря чему напряжение может быть подано на любой из штырьков.

Светодиодные трубки изготавливаются с длиной 600 или 1500 мм. Их мощность варьируется в пределах 9-25 Вт. Излучаемый свет может быть как тёплым, так и холодным. Светодиоды экономичнее на 60-65% в отличие от люминесцентных ламп.

Светодиоды могут обладать самой различной формой. Наиболее распространённой конструкцией является классический 5-миллиметровый корпус. Верх оснащается линзой, а нижняя часть – рефлектором. Внутри корпуса размещён кристалл, излучающий свет при прохождении сквозь него тока.

Конструкция светодиода тривиальна: он обладает двумя выходами – анодом и катодом. Параболический рефлектор из алюминия (отражатель) располагается на катоде. Внешне он схож с углублением чашеобразной формы.

Ключевой компонент светодиода – полупроводниковый монокристалл, в котором происходит p-n-переход. Сам монокристалл обладает формой кубика с размерами 0,3х0,3х0,25 мм.

Кристалл соединяется с анодом посредством позолоченной проволочной перемычки. Корпус изготавливается из полимера, он оптически прозрачный и синхронно является фокусирующей линзой. Совместно с рефлектором они устанавливают угол излучения светодиода и направленность светового потока.

Ремонт и схемотехника энергосберегающих ламп.

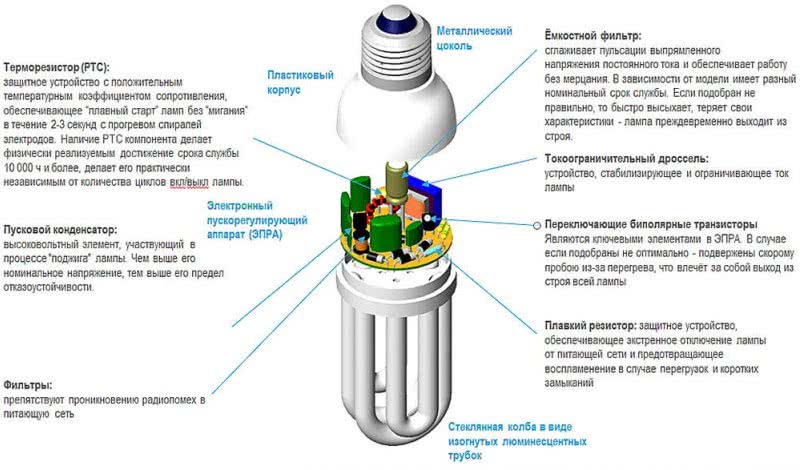

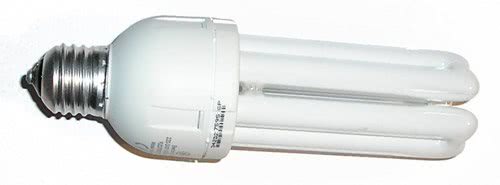

Энергосберегающие лампы, или компактные люминесцентные лампы (КЛЛ), можно условно разделить на две части: 1) — сама люминесцентная лампа 2) — электронный пуско-регулирующий аппарат (ЭПРА, электронный балласт), встроенный в цоколь лампы. Рассмотрим поближе, что там есть в электронном балласте:

— Диоды — 6 шт. Высоковольтные (220 Вольт) обычно маломощные (не больше 0,5 Ампер). — Дроссель. (убирает помехи по сети). — Транзисторы средней мощности (обычно MJE13003). — Высоковольтный электролит. (как правило 4,7 мкФ на 400 вольт). — Обычные конденсаторы на разной емкости, но все на 250 вольт. — Два высокочастотных трансформатора. — Несколько резисторов. Разберём работу энергосберегающей лампы на примере наиболее распространённой схемы (лампа мощностью 11Вт).

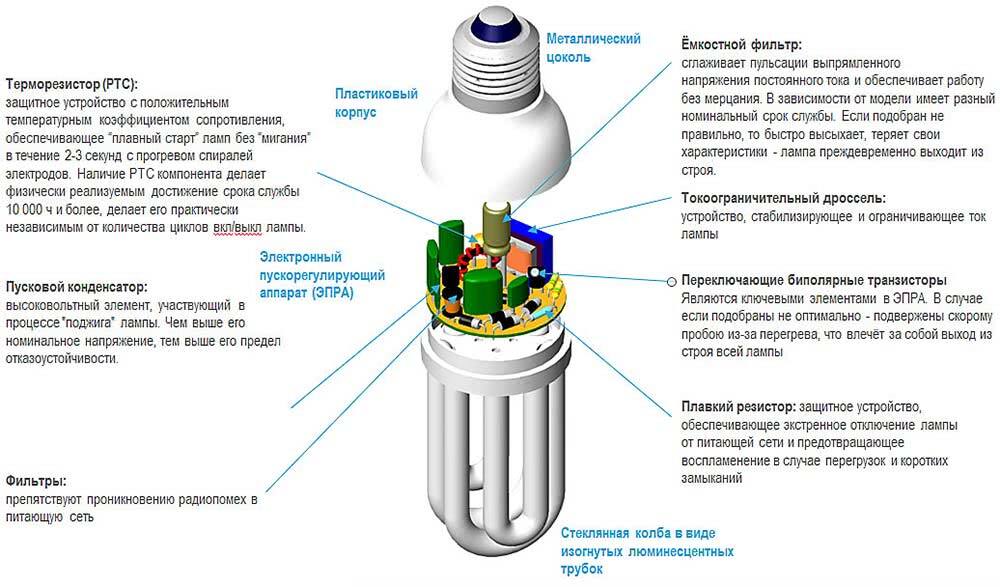

Схема состоит из цепей питания, которые включают помехо-защищающий дроссель L2, предохранитель F1, диодный мост, состоящий из четырёх диодов 1N4007 и фильтрующий конденсатор C4. Схема запуска состоит из элементов D1, C2, R6 и динистора. D2, D3, R1 и R3 выполняют защитные функции. Иногда эти диоды не устанавливают в целях экономии. При включении лампы, R6, C2 и динистор формируют импульс, подающийся на базу транзистора Q2, приводящий к его открытию. После запуска эта часть схемы блокируется диодом D1. После каждого открытия транзистора Q2, конденсатор C2 разряжен. Это предотвращает повторное открытие динистора.Транзисторы возбуждают трансформатор TR1, который состоит из ферритового колечка с тремя обмотками в несколько витков. На нити поступает напряжение через конденсатор C3 с повышающего резонансного контура L1, TR1, C3 и C6. Трубка загорается на резонансной частоте,определяемой конденсатором C3, потому что его ёмкость намного меньше,чем ёмкость C6. В этот момент напряжение на конденсаторе C3 достигает порядка 600В. Во время запуска пиковые значения токов превышают нормальные в 3-5 раз, поэтому если колба лампы повреждена, существует риск повреждения транзисторов. Когда газ в трубке ионизирован, C3 практически шунтируется, благодаря чему частота понижается и генератор управляется только конденсатором C6и генерирует меньшее напряжение, но, тем не менее, достаточное для поддержания свечения лампы. Когда лампа зажглась, первый транзистор открывается, что приводит к насыщению сердечника TR1. Обратная связь на базу приводит к закрытию транзистора. Затем открывается второй транзистор, возбуждаемый противоположно подключенной обмоткой TR1 и процесс повторяется.

Неисправности энергосберегающих ламп

Наиболее частые причины поломки энергосберегающих ламп — обрыв нити накала или выход из строя ЭПРА. Как правило, причиной выхода из строя последнего бывает пробой резонансного конденсатора или транзисторов. Конденсатор C3, часто выходит из строя в лампах, в которых используются дешёвые компоненты, рассчитанные на низкое напряжение. Когда лампа перестаёт зажигаться, появляется риск выхода из строя транзисторов Q1 и Q2 и вследствие этого — R1, R2, R3 и R5. При запуске лампы генератор оказывается,перегружен и транзисторы не выдерживают перегрева. Если колба лампы выходит из строя, электроника обычно тоже ломается, в основном перегорают силовые транзисторы. Если колба уже старая, одна из спиралей может перегореть и лампа перестанет работать. Электроника в таких случаях, как правило, остаётся целой. Чаще всего лампы перегорают в момент включения.

Как правило лампа собрана на защелках.

Необходимо её разобрать:

Отключаем колбу:

Проверяем Омметром нити накала колбы.

Использование светодиодных лампочек взамен газоразрядным

Если пройти в любой офис или учебное заведение, то можно заметить, что везде установлены лампы дневного света – газосветные (люминесцентные). Как правило, мощность этих приборов составляет не больше 35 Вт.

Кончено, каких-то семь лет назад подобные устройства были лучшими, потому что их считали экономичными. Тем не менее, время не стоит на месте, что позволило получить долговечные LED-лампы, которые превзошли ожидания.

Постепенно пользователи переходят на более современные лампочки

Теперь во всех учреждениях начали менять устаревшие конструкции на светодиоды. К примеру, если в офисе установлен стандартный потолочный светильник, то достаточно только поменять лампочки.

Главной проблемой является необходимость замены светодиодных лампочек для люминесцентных осветительных приборов. Не стоит в этом случае выбрасывать светильник, потому что приобрести новый значительно дороже. Для этого потребуется изменение схемы подключение лампы, которую мы рассмотрим ниже.

Схема подключения LED-лампы взамен газоразрядной

Здесь потребуется конструкция, которая имеет типовой размер – Т8. Ведь она предполагает возможность монтажа в светильник лампочек разной конфигурации, но одной длины. Модернизация заключается в отсоединении внутреннего наполнения, но это не требует слишком много времени.

Схема замены люминесцентных лампочек

Здесь можно заметить, что схема не представляет сложностей, в разъем дросселя фиксируется перемычка. Тем не менее, если установлено устройство защиты отключение, то оно может срабатывать, поэтому балласт рекомендуется отсоединить.

Лампы Т8 имеют четыре штыря, но для того, чтобы выполнить подключение, понадобится два.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Отключаем питание на распределительном щите

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Демонтируем старые трубки

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Так будет выглядеть перемычка между контактами

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Таким образом будет выглядеть светильник в собранном виде

Какая экономия?

Для того, чтобы посчитать экономию от замены люминесцентных ламп на светодиодные, нужно произвести соответствующий расчет, для этого за основу можно взять два светильника одинаковой мощности, один из которых оснащен люминесцентной лампой, а второй – светодиодами.

Для расчета возьмем светильники, с одинаковыми характеристиками по световому потоку, обеспечивающему требуемую освещенность в заданной точке помещения, а в качестве показателя, на котором будет основан расчет, выступит мощность источника света.

Сравнительные значения, по мощности, люминесцентных и светодиодных источников света приведены в таблице:

Светильник одноламповый люминесцентный, модель Camelion WL-3016 36W 2765, мощностью 36 Вт обойдется покупателю в 820,0 рублей, плюс стоимость самой лампы и стартера – общая сумма составит, в среднем, 900,00 рублей.

Встраиваемый светодиодный светильник, модель Feron AL527 28542, мощностью 18 Вт, белого свечения, обойдется покупателю в 840,00 рублей.

На начальном этапе сравнения исходные параметры примерно одинаковы, это: сила светового потока, зависящая от мощности установленного источника света и стоимость самого светильника. Для сравнительного анализа необходимо заполнить сравнительную таблицу, составленную из расчета того, что светильники работают 10 часов в день, 365 дней в году.

Примечания:

Как видно из таблицы, при одинаковых начальных показателях, экономия от использования светодиодных светильников, по стоимости использованной электрической энергии, в сравнении с люминесцентным светильником, составляет 100%.

Конечно, полученная цифра, определяющая экономию использования светодиодного источника света не велика, т.к. сравнивались всего два светильника, но даже в масштабах отдельно взятой квартиры, когда будет произведена замена 5 – 10 люминесцентных ламп, экономия увеличится в разы, что существенно отразиться на семейном бюджете. В случае же, когда замена проводится в офисном помещении или производственном цеху, экономию от замены светильников, можно почувствовать уже в первый месяц после завершения работ.

Отличия в работе ламп

ЛЛ лампы не имеют возможности прямого подключения к сети, они могут попросту лопнуть, если на них подать 220В, поэтому светильники для люминесцентных ламп оборудованы специальным устройством – электронным пусковым регулирующим аппаратом (ПРА), его еще называют балластом.

Они бывают рассчитаны как на 1 лампу, так и на 2, и на 4. Под разный размер и мощность ламп – свой балласт. На вход ЭПРА поступает напряжение сети, из выхода идут провода, которые подключаются к патронам G13. Схема подсоединения патронов может различаться, в зависимости от модели ПРА.

Светодиодные светильники не нуждаются в дополнительном оборудовании, так как необходимые драйвера уже установлены в колбу лампы, и все, что потребуется – это подать на ее патроны напряжение 220В.

На этом фото видно, что фаза уходит на один патрон, ноль – на другой. Вот графическая схема подключения:

Причем, к какому именно патрону будет подходить фаза, а к какому ноль – вообще не принципиально.

Выходит, главное отличие светодиодных светильников от люминесцентных заключается в наличии ЭПРА, а значит, чтобы ЛЛ светильник переделать под ЛЭД лампы, нужно просто удалить из цепи балласт и подключить патроны напрямую.

Инструкция по замене люминесцентных трубок

Рассмотрим, как переделать люминесцентный светильник в светодиодный без замены корпуса. Такой способ будет интересен владельцам крупных помещений или частных домов с большим количеством осветительных приборов, переделка которых не должна требовать крупных денежных затрат. Покупка светильников сама по себе означает заметные расходы, поэтому возможность экономии средств будет предпочтительна.

Переделка люминесцентного светильника на использование светодиодного аналога не требует никаких специфических действий. Если в лампе имеется собственный встроенный диммер, ее можно подсоединить напрямую к сети 220 В. Для этого используются два противоположных контакта. Для того, чтобы установить LED-лампу в стандартный корпус, следует закоротить дроссель и вынуть стартер из гнезда.

Без демонтажа

Отказаться от демонтажа патрона – более простой способ: нет необходимости разбираться в схеме, мастерить перемычки, лезть в середину патрона и возиться с контактами. До демонтажа нужно купить несколько зажимов Wago. Уберите провода, ведущие к патрону, на расстояние 1-2 см. Заводите их в зажим Wago.

Аналогичные действия проделайте с другой стороны осветительного прибора. Остается подать в клеммник с одной стороны фазу, с другой – ноль. Если не удалось приобрести зажимы, скрутите провода под колпачок СИЗ.

Этот способ скурпулезней, но не нуждается в покупке дополнительных деталей.Алгоритм действий:

Снимаем осторожно крышки с боков светильника.
Демонтируемых патроны с изолированными контактами, расположенными внутри. Внутри патрона находятся также пружинки, которые необходимы для лучшего крепления лампы.
К патрону ведут 2 питающих провода, которые крепятся в специальных контактах без винтов защелкиванием

Прокручивайте их по и против часовой стрелки. После этого усилием достаем один из проводов.
Т.к. контакты изолированы, при демонтаже какого-то из проводов ток будет проходить только через одно гнездо. На работоспособность светильника это не повлияет, но лучше поставить перемычку и тем самым усовершенствовать прибор.
Благодаря перемычке не нужно пытаться ловить контакт путем поворота светодиодной трубки в стороны.
Сделать приспособление рекомендуется из лишних питающих проводов основного осветительного прибора, которые останутся после работы по замене ламп.
Следующий шаг – проверка наличия цепи между изолированными разъемами после установки перемычки. Аналогичные действия совершаем на другой стороне лампы.
Проследите за оставшейся частью провода питания. Он должен быть нулевым, а не фазным. Остальное убираете пассатижами.

Читать далее: Деревенский стиль в интерьере загородного дома своими руками

Лампы моргают во включенном, или в выключенном состоянии

Мы разобрались почему перегорают светодиодные лампы, идём дальше.

Чаще неисправность LED ламп проявляется в том, что они начинают моргать. Происходить такое может как при включенном, так и при выключенном состоянии прибора. В первом случае причиной моргания могут быть:

Иногда случается также так, что лампочка гаснет после включения, а потом загорается. Это свидетельствует прежде всего о неисправности стартера.

Что делать при мигании прибора во включенном состоянии

Первым делом для устранения такой проблемы нужно проверить все контакты в сети. Если это не поможет, возможно, придется подумать и о замене электропроводки в квартире. В старых многоэтажках обычно протянуты алюминиевые провода. Мощных приборов же в квартирах сегодня используется множество. Поэтому алюминиевая проводка может просто не справляться с нагрузкой. Если мигание происходит по этой причине, провода нужно заменить на медные.

Если лампочка моргает просто из-за неисправности, можно попробовать сделать следующее:

Моргание в выключенном состоянии

Подобная неисправность может объясняться:

Моргают светодиодные лампочки в выключенном состоянии часто и из-за неисправности в электропроводке дома или квартиры. Также в некоторых случаях подобное явление возникает из-за работы большого количества источников высокочастотных помех (микроволновки, электроплиты, стиральные машины и пр.). В данном случае исправить проблему можно путем включения в схему сети стабилизатора с фильтром.

  Выключатель с подсветкой

Наиболее простым решением проблемы будет замена выключателя с подсветкой на обычное устройство. Если же это по каким-либо причинам невозможно, необходимо установить дополнительный резистор, мощностью 2 Вт, сопротивлением 50 кОм. За счет него добавится необходимое сопротивление, предотвращающее случайные импульсы. Резистор подключается непосредственно возле выключателя или напрямую к лампе. Для изоляции и крепления резистора применяется специальная термоусадочная трубка.

   Установка дополнительного резистора

Иногда причиной моргания становится неправильная установка выключателя, когда на разрыве устанавливается ноль вместо фазы. Выключенное состояние не прерывает работу лампы, и она будет постоянно моргать под действием постоянной подзарядки. Повышенная влажность также способствует появлению паразитирующих импульсов тока в сети, под действием которых моргает светодиодная лампа. При выборе осветительного прибора следует приобретать продукцию только известных и проверенных фирм-производителей.

https://youtube.com/watch?v=VdssOVkBuS8

Как модернизировать старый светильник

Для использования новых технологий не обязательно приобретать современное оборудование, если вы закажите универсальный набор для переделки светильника Армстронг в светодиодный. В подобном комплекте имеются светодиодные линейки с уже готовыми монтажными отверстиями. Стоит отметить, что изделия не следует деформировать, создавать новые дырки или как-то менять устройство, так как это приводит к отмене гарантии в случае поломки.

В каталоге «Релед» представлены светодиодные осветительные системы, которые выпускаются под определенную модель чипов. За счет продуманной конструкции не требуется использовать что-либо для обеспечения дополнительного охлаждения. Изделия работают в комфортном температурном режиме, который исключает разрушение чипов от воздействия высоких температур. Благодаря этому ваше приобретение прослужит долгий период без отказов в работе.

Что такое драйверы для светодиодов и зачем они нужны

Светимость полупроводникового лед-кристалла напрямую зависит от силы тока, проходящего через него. Нестабильность этого параметра, характерная для бытовой сети 220 В, приводит к быстрой деградации материала и выходу из строя светодиода. Поэтому и требуется для него драйвер. В его задачу входит преобразование параметров электрического тока в следующих направлениях:

1. Стабилизация силы в точном значении выходных параметров.
2. Задание амплитуды.
3. Выпрямление из переменного в постоянный.

Особенности драйвера светодиодов на 220 В

Главная особенность драйвера для светодиодов, питание которых осуществляется от 220 В, состоит в том, что он изменяет напряжение и предназначен для работы с электрическим током подобных характеристик. Поэтому для подключения лампочки не пригодны его низковольтные аналоги – например, от фонарика или автомобиля на 12 вольт. Кроме того, модели последнего типа могут включать в состав понижающий блок – трансформатор.

При изготовлении преобразователя своими руками следует знать его основные характеристики:

1. Потребляемый ток. Должен совпадать со значением аналогичного параметра светодиодов, в противном случае они либо не будут выдавать полной яркости, заложенной производителем, либо перегорят.
2. Мощность. Эта характеристика выражается в ваттах и равняется суммарной мощности всех led-узлов схемы.
3. Напряжение на выходе. Находится в прямой зависимости от способа подключения и количества лед-элементов и падения напряжения на них – рассчитывается из суммарного их значения.

Популярные статьи Обложка на паспорт из фетра Расчет мощности при выборе ленты из последовательно соединенных светодиодов позволяет правильно подобрать драйвер для питания подсветки от 220 В. Итоговое значение равняется сумме данного параметра всех элементов плюс 25% (запас на возможную перегрузку). Например, в лед-полоске 20 элементов по 0,5 Вт каждый, общее значение составит 10W. Однако на практике лучше купить или изготовить своими руками прибор на 12-13 ватт.

https://youtube.com/watch?v=s8zp31KI-UA

Теория питания светодиодных ламп от 220В

Лэд-лампа, как правило, представляет собой набор пространственно расположенных в определенной композиции небольших, но достаточно мощных светодиодов (3,3 вольт и 1 ватт). Чтобы изготовить своими руками замену стандартной лампочке накаливания в 70-80 Вт, потребуется дюжина недорогих лед-элементов. Однако бытовая сеть 220 В имеет для них избыточные параметры.

Поэтому потребуется понизить амплитуд и силу, а также трансформировать переменный электрический ток в постоянный. Для этого понадобится драйвер, для изготовления своими руками которого применяется делитель напряжения на емкостной или резисторной нагрузке, а также стабилизаторы.

Похожие записи:

25 очень простых способов сделать журнальный столик своими руками Как сделать оригинальную подставку из пластиковой карты, скрепки или любого другого подручного материала + полезные советы и готовые варианты для воплощения в жизнь Ремонт смесителя душевой кабины своими руками Восстановление аккумулятора шуруповерта Изготовление оригинальной ручки для двери Противоугонка для прицепа: выбираем лучшее устройство
