Сборка колеса велосипеда

Устройство

Перед тем, как разобрать заднее колесо велосипеда, установив его на специальную подставку, или любой другой компонент транспортного средства, необходимо изучить его устройство.

Оно состоит из следующих компонент:

• втулка;
• обод;
• спицы;
• покрышка с камерой или шина, в которых должно быть правильное давление.

Устройство втулки заднего колеса велосипеда достаточно простое: она крепится к ободу спицами (от 12 до 48 штук).

Размер колеса определяют по наружному диаметру, который варьируется от 14 до 29 дюймов. Горные модели велосипедов чаще комплектуют 26-дюймовыми колесами, в то время как гибридные или туристические — 28-дюймовыми.

Устройство заднего колеса скоростного велосипеда не предусматривает наличия спиц. Вместо них используется сплошной диск, обеспечивающий повышенную жесткость. Такая конструкция меньше сопротивляется встречному потоку воздуха, но обладает повышенной парусностью, что усложняет езду при боковом ветре.

Обод

Срок службы колеса зависит от устройства обода, а его прочность влияет на скорость и безопасность поездки. Современные велосипеды чаще всего комплектуют ободами, в сечение напоминающими коробку. Благодаря такой форме колесо обладает защитой от повреждения при наезде на жесткое препятствие.

В качестве материала для изготовления ободов чаще всего применяют сталь или сплавы алюминия. Стальной обод дешевле, но обладает большей массой и менее устойчив к коррозии. Наиболее современным материалом считается карбон, однако цена подобных моделей весьма велика.

Спицы

Достаточно уязвимая часть конструкции. Помимо массы велосипедиста, которая на них воздействует, спицы регулярно испытывают нагрузку, возникающую из-за неровностей дорожного покрытия. Спица фиксируется в ободе ниппелем. Наиболее распространенными материалами для изготовления являются сталь и алюминий.

Важно! Материалы ниппеля и спиц обязательно должны совпадать, иначе реакция между различными металлами не позволит в дальнейшем свободно подтягивать или менять спицы. В зависимости от процесса производства спицы могут быть:

В зависимости от процесса производства спицы могут быть:

• • катаными (самый дешевый вариант);
  • тянутыми (легкие, но более дорогие);
  • плоскими (наиболее дорогой вариант, превосходящий другие по массе и сопротивлению встречным потокам воздуха).

Спицовка

Спицовкой называется порядок фиксации втулки, обода и спиц. Она может быть радиальной или крестовой. Радиальная предусматривает установку втулки без пересечения спиц друг с другом. При крестовом происходит скрещивание спиц.

Втулка

Втулка располагается в центре колес и крепится к раме велосипеда. Обеспечивает вращение колеса, исключая проскальзывание и проворачивания. Задняя втулка способствует накату велосипеда — эффективности передвижения без затрат энергии.

Устройство задней втулки велосипеда предусматривает следующие конфигурации:

• наличие свободного хода, отсутствие механизма торможения;
• отсутствие свободного хода, наличие тормозного механизма;
• наличие свободного хода и механизма торможения.

Интересно знать! При наличии тормоза втулки, состоящей из барабана с колодкой, появляется возможность остановки велосипеда с помощью педалей.

Размеры втулки, ее масса и качество влияют на накат и энергозатраты велосипедиста во время езды. Существует три вида этого узла.

1. Втулка храповиком – современная задняя втулка предусматривает монтаж кассеты со звездочками на барабан. Подшипники располагаются ближе к середине, что негативно сказывается на равномерности распределения нагрузки. Подобными втулками принято комплектовать подростковые и недорогие модели велосипедов.
2. Кассетная втулка является еще одним современным вариантом механизма. В данном случае кассета фиксируется посредством шлицов, расположенных на втулке. Подобные втулки надежны и способны выдержать нагрузки до 120 кг, поскольку подшипники в них располагаются ближе к краю.
3. Планетарная втулка заднего колеса велосипеда — конструкция, которая совмещает в себе функции втулки и переключателя скоростей. Устройство втулки заднего колеса велосипеда этого типа достаточно сложное: механизм закрыт корпусом, что защищает его от попадания пыли и влаги. При этом цепь при работе с ним прослужит дольше, поскольку не изменяет положения для переключения скорости.

3-скоростная втулка имеет простую конструкцию, в то время как 5-ти или 7-скоростные механизмы лучше не разбирать. Шестерни планетарных систем при сборке устанавливаются в определенном положении. Такая работа требует наличия специального оборудования.

Снятие кассеты велосипеда

Берем второй важный инструмент, и разводной ключ. Накидываем съемник на колесо и устанавливаем зубастую фигню в гайку. Ну и любимый разводной ключ там же

Затем жмем вниз с обеих сторон.

Получается вот такая вот штука — точнее ничего не получается Я взял палку из какого-то прессованного картона, которая благополучно показала мне свои кишки. Следующая палка была из высушенной березы.

Накидываем ее вновь на колесо.

Жмем с двух сторон вниз. Слышим микрощелчки гайки (там ребристая поверхность, и когда вы закручиваете гайку — она надежно фиксируется).

Скидываем кассету с хаба, промываем и осматриваем каждую звездочку. Если на какой-нибудь из звездочек выработка довольно велика — то лучше эту звездочку поменять. Чаще всего вырабатываются звездочки «любимой передачи». Обычно средние, так как там наиболее легкое усилие при педалировании. В моем случае звездочки в довольно хорошем состоянии, и после дефектовки я решил собрать их обратно в том же виде, без замен.

Как демонтировать колесо, не снимая глушитель

Если на скутере пробито колесо, его можно заменить, не снимая глушитель. Обычно он закреплен на двигателе 4 болтами. Выхлопная система некоторых моделей мопедов китайского производства состоит из нескольких частей, которые соединены крепежами. Их можно демонтировать по одной детали, что упрощает замену шины. Данной рекомендацией можно воспользоваться, если нет времени или возможности провести полную процедуру по правилам. В том случае, когда глушитель выполнен в виде цельного блока, единственный вариант — отогнуть его в сторону. Так можно сделать при экстренной замене пробитого колеса.

Вам это будет интересно О резине на трактора МТЗ-82 и МТЗ-1221

Если глушитель состоит из нескольких отделений, следует снять те детали, которые мешают. Это могут быть боковые крепления, колено и пластик. Существуют вариации конструкций, когда достаточно отодвинуть ослабленный патрубок к цилиндру через прокладку. Далее откручивают крепления по бокам и убирают, чтобы ничего лишнее не мешалось.

Важно!

Перед установкой всех деталей обратно следует проконтролировать состояние прокладки. Если она сжалась и потрескалась, требуется замена.

https://youtube.com/watch?v=MrS27Sh0QWI

https://youtube.com/watch?v=67gMCWrXfCc

https://youtube.com/watch?v=cg_Z6fDH2q8

Меры предосторожности при ремонте втулки.

Много компонентов велосипедной втулки изготавливается из поверхностно упрочнённой стали или закалённых хромомолибденовых сплавов, которые являются чрезвычайно хрупкими

Очень осторожно работайте с такими деталями и обязательно используйте защиту для глаз. Чтобы не получить тяжёлые травмы, прикладывайте минимально возможное усилие, не подставляйте лицо и глаза. При разрыве таких деталей осколки разлетаются со скоростью выше 600 метров в секунду, так что у вас не будет ни малейшего шанса уклониться от них

Если вы раньше никогда самостоятельно не разбирали втулку, то я бы рекомендовал отнестись к этому с некоторой долей паранойи. Как говорится — техника безопасности написана кровью. Сначала лучше потренируйтесь на какой-нибудь ненужной или недорогой втулке

При разрыве таких деталей осколки разлетаются со скоростью выше 600 метров в секунду, так что у вас не будет ни малейшего шанса уклониться от них. Если вы раньше никогда самостоятельно не разбирали втулку, то я бы рекомендовал отнестись к этому с некоторой долей паранойи. Как говорится — техника безопасности написана кровью. Сначала лучше потренируйтесь на какой-нибудь ненужной или недорогой втулке.

Работайте только с заспицованной в колесо втулкой. Никогда не зажимайте в тисках кассетную втулку или любой из её компонентов.

Если вы дочитали до этого момента, то при условии отсутствия у вас специальных инструментов вы должно быть серьёзно настроены работать как можно безопасней и понимаете все возможные риски. Если это действительно так, то продолжаем дальше. Вернитесь к схематическому изображению втулки в разрезе. Можете даже сохранить его на своём компьютере, чтобы воспользоваться в случае необходимости.

Когда надо обслуживать заднюю втулку

Исправное техническое состояние любой детали тесно связано с ее периодическим обслуживанием. Для вращающегося элемента заднего колеса это:

• периодическая подтяжка корпуса;
• замена шариков подшипников;
• смазка всех деталей с внутренней стороны корпуса;
• регулировка колодок на тормозной втулке.

Демонтировать само колесо с рамы обычно несложно, гораздо интереснее выглядит процесс его разборки и снятия корпуса втулки. Правда, снятие всей детали со спиц нам не понадобится, это нужно при замене всего корпуса, а это совсем другая история.

Несмотря на общую неприхотливость осевой детали колеса, при длительной эксплуатации без обслуживания она может выйти из строя и потребовать ремонта. К распространенным симптомам, которые указывают на необходимость замены или регулировки составляющих, относятся:

• корпус гремит на ходу и шатается (проверяется двумя пальцами);
• люфт колеса при движении;
• плохая накатная динамика;
• хруст изношенных подшипников.

Схема втулки скоростного велосипеда

Расшатанность и прокручивание корпуса задней втулки можно устранить подтягиванием крепежных гаек. При сильной затяжке (такое тоже бывает) вращение всего колеса затруднено, здесь нужно немного ослабить гайки. Посторонние звуки и ухудшение наката говорят о плохом качестве подшипников или же недостаточной смазке.

Чистка

На картинке, приведенной в разделе «Как разобрать и собрать заднюю втулку?» детали, которые снимать нельзя, обозначены красным цветом. Если их повредить, придется менять.

На данном шаге задняя втулка полностью разобрана. Остается почистить с помощью проволочной дискообразной щетки резьбу стопорного винта и другие резьбовые соединения, чтобы предотвратить заедание после установки детали на место.

Далее, проверяют на наличие трещин и сколов все компоненты, включая собачки, которые, для того, чтобы снять, необходимо потянуть назад и приподнять стопорное пружинное кольцо.

Собирая сердцевину, на резьбу стопорного винта наносят смазку и противозадирное вещество. Тем же способом, что использовали, чтобы снять стопорное кольцо, закрепляют сердцевину, прикладывая усилие 3-7 кгс.

В канал для установки подшипников наносят смазку, которая работает подобно клею, удерживая их на посадочных местах, пока идет установка остальных деталей. Теперь, смазав храповое кольцо, их ставят внутрь оболочки.

Когда собрана одна сторона задней втулки, сердцевину, аккуратно помещают в обойму, закрепляют, устанавливают шайбы, проявляя максимум осторожности, вставляют в обоймы подшипники, чтобы они не деформировались. На свободном ходу проверяют работу детали

Для вкручивания комбинированного кольца, против часовой стрелки прокручивают оболочку задней втулки, чтобы убедиться в правильности установки подшипников. Если все собрано грамотно, кольцо с силой затягивают.

Снятие кассеты велосипеда

Берем второй важный инструмент, и разводной ключ. Накидываем съемник на колесо и устанавливаем зубастую фигню в гайку. Ну и любимый разводной ключ там же

Затем жмем вниз с обеих сторон.

Получается вот такая вот штука — точнее ничего не получается Я взял палку из какого-то прессованного картона, которая благополучно показала мне свои кишки. Следующая палка была из высушенной березы.

Накидываем ее вновь на колесо.

Жмем с двух сторон вниз. Слышим микрощелчки гайки (там ребристая поверхность, и когда вы закручиваете гайку — она надежно фиксируется).

Скидываем кассету с хаба, промываем и осматриваем каждую звездочку. Если на какой-нибудь из звездочек выработка довольно велика — то лучше эту звездочку поменять. Чаще всего вырабатываются звездочки «любимой передачи». Обычно средние, так как там наиболее легкое усилие при педалировании. В моем случае звездочки в довольно хорошем состоянии, и после дефектовки я решил собрать их обратно в том же виде, без замен.

Из чего состоит колесо

Колеса велосипеда – самая консервативная составляющая. Конечно, появились модели на литых дисках, ставятся цельнокруглые колеса на трековые модели, но их меньшинство. Все-таки основная доля велосипедов оснащается спицевыми колесами.

Устройство переднего колеса следующее:

• втулка обычная;
• обод;
• соединительные спицы;
• защитная лента обода (флиппер);
• камера и покрышка;
• диск (на моделях с дисковыми тормозами).

Втулка – осевая часть колеса, представляет собой сборочный узел из центральной оси, подшипников и конусных фиксаторов. Конусно-подшипниковые системы чаще всего устанавливаются на втулках с подшипниками открытого типа. Также они могут оснащаться закрытыми подшипниками или промами.

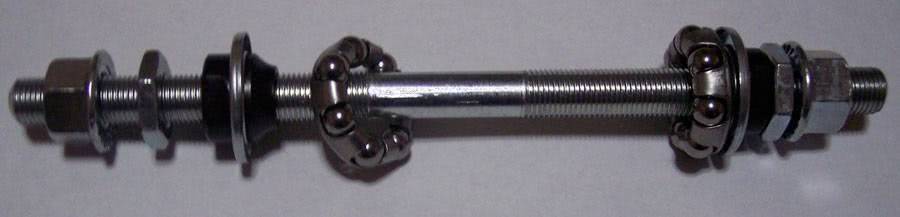

Втулка на открытых подшипниках

Обод – несущая конструкция, металлическое кольцо. Обода изготавливаются в основном из алюминия, на дорогих моделях ставятся карбоновые обода. По жесткости и мощности они делятся на три типа:

• одностенные – внешняя и внутренняя поверхности имеют одну линию соприкосновения (перемычку);
• двойные – внутренняя поверхность крепится к боковинам, отделена от внешней;
• тройные – самый крепкий и прочный вариант: внутренняя стенка также закреплена к боковинам, но, в отличие от двойного обода, тройной имеет дополнительную стенку посередине.

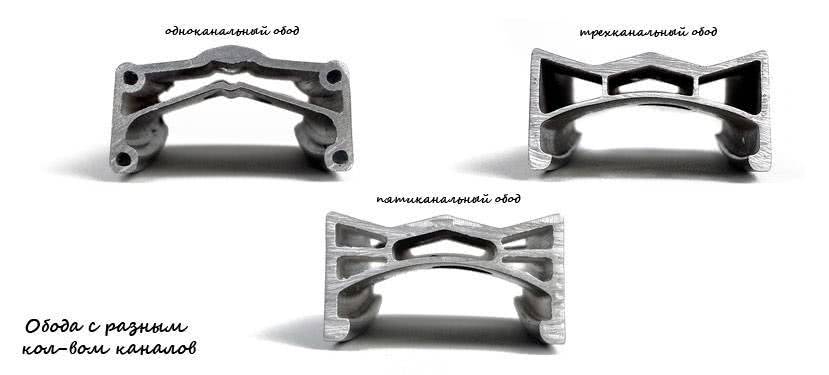

Разновидности ободьев для велоколес

Вертикальные перемычки образуют каналы, идущие по направлению вращения. По количеству таких каналов современные обода делятся на одно, трех- и пятиштучные:

Спицы – элементы соединения втулки с ободом. Выполняют функции закрепления, распределения нагрузок по ободу и центральной оси и смягчения колебаний при движении. Обод перфорирован, каждое отверстие предназначено для закрепления одной спицы. На велосипедное колесо устанавливается число спиц, кратное четырем. В зависимости от модели, их количество различается – от 28 до 40 в среднем.

Число спиц для переднего колеса обычно меньше количества на заднем. Это связано с тем, что на основная доля нагрузок приходится на заднюю часть велосипеда, и там колесо должно быть прочнее.

По типу сечения спицы разделяются на:

• стандартные (катаные) – постоянное круглое сечение по всей длине от крепления втулки до наконечника;
• аэродинамические (лезвиеобразные) – эллиптический или прямоугольный профиль;
• переменного сечения (тянутые) – стандартное сечение у головок и сужение к середине.

Камера – внутренняя часть шины, которая держит внутри себя воздух под давлением. Покрышка – внешняя оболочка, контактирует с дорогой, принимает на себя неровности, защищает камеру. Покрышка изготовлена из более жесткой резины, чем камера.

Ободная лента, или флиппер, – резиновая подкладка под камеру для ее защиты от пробоев об наконечники спиц. Динамические нагрузки заставляют стенки камеры изгибаться, из-за чего они прижимаются к ободной поверхности. Без флиппера камера может продавиться в отверстие с наконечником спицы. Данная проблема больше выражена на заднем колесе, где нагрузки выше, но и на переднем наличие флиппера обязательно. Порванную ленту необходимо заменить на новую. Проверенный самодельный вариант – обклеить обод несколькими слоями изоленты, кроме отверстия под ниппель.

Сборка и установка заднего колеса на велосипед

Качественный ремонт колеса – это не только разборка, замена, смазка или регулировка. На последнем этапе весь этот хаос нужно собрать в обратной последовательности. Все детали втулочного механизма помещаются в барабан и тщательно закрепляются контрагайками. Барабан насаживается на спицы, после чего их необходимо затянуть на то количество оборотов, на которое они были ослаблены.

Закручивание спицевых гаек делается в сторону, противоположную ослаблению. Здесь нужно запомнить направление ослабления, чтобы правильно затянуть. Если барабан болтается, то закрутить спицы надо посильнее.

Кассета надевается на втулку в таком порядке:

• основные звезды;
• одиночные звезды, маленькие звездочки;
• затяжка кассетного механизма хлыстом.

Осталось только поставить заднее колесо на раму. На одну из звезд надевается цепь, а колесо вставляется в пазы рамы. В довершении всего остается только затянуть гайки или эксцентрики с обеих сторон. После сборки нужно покрутить педали и посмотреть, нормально ли цепь ходит по звездам. Переворачиваем велик и начинаем спокойно кататься!

Столкнуться с неполадками колеса так или иначе придется каждому, кто активно ездит на велосипеде. Несмотря на простоту обслуживания, колесо на первых порах может отнять достаточно времени. Однако, если вспомнить, какое значение имеют колеса для велосипеда, это окажется не так уж много. Более того, с опытом переборка колеса будет занимать считанные минуты.

Какие существуют втулки по расположению?

Передние, с которыми проблем не возникает, поскольку они отличаются простым устройством, и задние, отвечающие за кассету и трещотку, которую они на себе несут, помимо того, что выполняют функции удерживания и вращения колес.

И кассета и трещотка требуются для переключения скоростей. В варианте первом, состоит набор из 8-11 звезд. Изношенную звезду несложно заменить, без демонтажа втулки.

Рекомендуем:

• Дисковые гидравлические тормоза на велосипеде и их регулировка
• Устройство, техобслуживание, разборка и сборка задней втулки велосипеда
• V brake тормоза и их секрет популярности

Во втором, это монолитная конструкция, которая не разбирается и образована 5-7 звездочками. Понятно, что предпочтительным является первый вариант, выдерживающий седока с большим весом и характеризующийся высокой надежностью.

Советы специалистов

Существуют нюансы, которые сложно исправить без советов опытных специалистов. Например, трещотка может прикипеть — тогда следует увеличить длину рычага ключа. Делают это следующим образом: изначально необходимо найти металлический прут или тонкую трубку, чтобы удлинить инструмент. После выбрать болты, гайки к ним — один болт вставить в отверстие съемника, а второй — в отверстие в ключе, получившийся результат укрепить гайками. Между ними — вставить металлический прут, трубку или что-то еще, а потом резко сорвать конструкцию силой. Крайне не рекомендуется решать проблему с прикипевшей трещоткой при помощи иных приспособлений. Это может кончиться тем, что механизм выйдет из строя окончательно.

Также следует помнить о следующих моментах в работе со средством передвижения:

1. Грязное масло темного оттенка свидетельствует об износе конструкции. В таком случае настоятельно рекомендовано тщательно осмотреть ее и заменить на новую.
2. Всегда нужно вытирать устройство насухо, предварительно промывая от загрязнений. Капли влаги легко устранить при помощи обычного бытового фена для волос.
3. Собачки и шарики, на которых видны повреждения, вмятины, царапины, следует заменить на другие, без дефектов.

Настоятельно рекомендуется последовательно разбирать трещотку, чтобы не запутаться в алгоритме ее обратной сборки. Шарики лучше сложить отдельно, чтобы они не потерялись. Промывать и вытирать части механизма стоит заранее. Для этого нужна безворсовая салфетка. Если возникают сомнения по поводу необходимости замены собачек или иных мелких деталей, все же следует приобрести и поставить новые. В противном случае придется заниматься починкой велосипеда снова, повторяя те же самые процедуры во второй раз.

Починить трещотку в домашних условиях довольно легко. Главное, соблюдать советы специалистов и четко следовать инструкции. После проведенных манипуляций механизм может прослужить еще несколько сезонов.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11
12. 12
13. 13
14. 14
15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

Ваш результат был записан в таблицу лидеров

Капча:

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11
12. 12
13. 13
14. 14
15. 15

1. С ответом

2. С отметкой о просмотре

Установка заднего колеса

Для возвращения на место заднего колеса необходимо установить его в вилку и накинуть на одну из звездочек цепь. Теперь надо отцентровать положение элемента на велосипеде таким образом, чтобы он находился между перьями как верхней, так и нижней части задней вилки рамы и смотрело строго в середину каретки педальной оси. Удерживая колесо в этом положении, нужно закрепить его в вилке штатными гайками или эксцентриком

Важно не забыть восстановить натяжение тормозного тросика и поставить цепь на ведущую звездочку. После установки желательно убедиться в правильности выполненных действий, провести тест-драйв

В процессе необходимо проследить, как ведет себя велосипед после ремонта.

Обслуживание и диагностика заднего колеса скоростного велосипеда — обязательные процедуры для сохранения исправности механизмов и длительной эксплуатации транспортного средства. Начинающим пользователям придется сложнее, но всегда можно воспользоваться инструкциями и прочитать советы опытных мастеров. Выполнив ремонтные работы самостоятельно, получится сэкономить семейный бюджет.

Снятие кассеты и переборка втулки

Втулка – одна из частей велосипедного колеса, которая требует периодического обслуживания. В среднем, заглядывать в нее нужно раз на 2000 км пробега, по срокам это 2-3 месяца активной езды. Если колесо уже скрипит и наблюдается снижение КПД вращения, иными словами, велик хуже едет, то пора снимать его и осматривать втулку.

Основная проблема со втулкой – это люфт и недостаточная смазка подшипников. Из-за нарушения посадки или повышенного трения детали начинают ускоренно изнашиваться. Если колесо давно не обслуживалось, подшипники могут вообще рассыпаться. Чтобы получить доступ к подшипникам втулки, нужно будет на время избавиться от задних звездочек.

Устройство задних скоростей снимается при помощи съемника и так называемого хлыста. Снять кассету – дело недолгое, однако придется приложить немало сил, чтобы свинтить ее с колеса. Поэтапно это выглядит так:

1. Съемник вставляется в кассетную гайку.
2. Хлыстом держится большая звезда системы, чтобы не проворачивалась.
3. При помощи гаечного ключа съемник вращается, вывинчивая шлицевую гайку.
4. Снимаем малые звезды, которые установлены сверху, аккуратно складываем их в сторону вместе с шайбами, а затем уже извлекаем саму кассету.

Перед тем, как разобрать втулку, следует немного ослабить натяжение спиц. Сделать это можно при помощи круглого ключа с выбитыми лунками под разные диаметры спиц. Ослаблять нужно ненамного, достаточно четверти оборотов. Если втулку потребуется заменить, то спицы нужно раскрутить настолько, чтобы легко вытащить ее из зацеплений.

Полная замена втулки требуется, если и ось, и подшипники пришли в негодность. Однако зачастую при заклинивании втулки ось в нормальном состоянии, достаточно поменять подшипники. Нередко и то, и другое ещё будет служить верой и правдой, если их хорошо смазать. Правильная смазка не даст деталям изнашиваться при динамических нагрузках.

Схема задней втулки скоростного велосипеда

Переборка осевой детали колеса сопряжена с очисткой оси и подшипниковых шариков от грязи. Извлеченные детали на время нужно поместить в растворитель, затем дать высохнуть, смазать и установить на место. Подшипники в перекошенном положении нужно отрегулировать, вернув их в прямое положение. Впрочем, во время люфта детали уже неисправны, поэтому лучшим вариантом будет замена.

Порядок обратной установки переднего колеса велосипеда

Здесь фигурируют те же действия, что и при снятии, только порядок действий обратный

Наденьте в крепление колесо велобайка так, чтобы не перепутать вращение. Информация о направлении вращения есть на покрышке, но нужно не забывать, что велосипед пока что находится «вверх тормашками»

Это важно, иначе на ободе могут появиться «восьмерки»; Зафиксируйте оси с помощью эксцентрика или гайки. Проверьте прочность крепления, чтобы колесо не смогло слететь во время езды; Переверните велосипед; Верните тормоза на исходное место (в случае, если речь идет об ободных тормозах)

По окончании всех манипуляций проверьте работоспособность “виновника торжества” и правильность работы тормозов.
