Как пользоваться разводкой для пил

Заточка и разводка пилы

Также следует выделить:

Двуручные пилы точатся и разводятся так же, как и обычные одиночные. Все различие такого инструмента в том, что с ним работает два человека сразу.

С помощью ленточных пил чаще всего распиливают древесину и разновидности этого материала. Дерево не требует слишком сильного воздействия, оно является мягким материалом, который легко пилится и сверлится. Однако в процессе работы желательно все-таки закреплять бревна и доски. Во время распиливания надо быть осторожным и не держать руку слишком близко к борозде распила. Это может привести к тяжелым травмам.

Подготовка пилы включает фугование, разведение и затачивание зубьев. На характер работы пилы влияют форма, размеры и наклон зубьев. Пилы с зубьями равнобедренной формы рекомендуется употреблять только для поперечного пиления, прямоугольной формы — для продольного и поперечного, с наклонными зубьями — только для продольного.

Фугование пилы (рис. 1) заключается в выравнивании вершин зубьев так, чтобы они находились на одной высоте. Для этого в тисках закрепляют напильник и по нему двигают вершинами зубьев. Качество фугования проверяют, приложив к вершинам линейку; при этом между вершинами зубьев и ребрами линейки не должно быть просветов.

Рис. 1. Фугование зубьев пилы: 1 — тиски; 2 — деревянный шаблон; 3 — полотно пилы; 4 — напильник.

Читать также: Как разместить точечные светильники на натяжном потолке

Разводка зубьев пилы.

Инструменты и приспособления, подготовка к работе.

Полотна ножовок по дереву изготавливают из коррозионностойких легированных сталей твёрдостью 40–50 единиц по HRC. Благодаря использованию такого материала инструмент сохраняет свои качества, даже если не использовался в течение нескольких десятков лет. Чтобы вернуть в строй даже старое ржавое полотно достаточно лишь правильно заточить и развести зубья, а для этого потребуется некоторый инструмент и оснастка. Сразу оговоримся, что современные ножовки с калённой зубчатой кромкой (где видны цвета побежалости) не точатся и не разводятся, разве только после отжига полотна.

Надёжное закрепление ножовки обеспечивается с помощью отрезка доски, на торце которой сделан пропил параллельно широкой стороне. Пропил нужно проделывать той же ножовкой, которая обрабатывается, глубина составляет порядка 70–80 мм. Полотно нужно вставить в пропил обухом вниз так, чтобы зубья выступали из пропила на высоту не менее 50 мм. Само деревянное стусло нужно зажать в тисках, либо закрепить к любому стационарному объекту, обездвижив полотно с помощью широкого и тонкого клина

В качестве дальнейшего улучшения стусла можно использовать подобный держатель для быстрой фиксации полотна пилы

Обработка металлов такой твёрдости возможна ручным и механизированным способом. В первом случае можно использовать напильники твёрдостью 60 или 65 HRC, либо алмазные надфили. При механической обработке используется электрическое точило с установленным на нём камнем из белого электрокорунда на вулканитовой связке. Оптимальный диаметр круга — 120…160 мм, желательно чтобы толщина не превышала 8 мм, в ином случае потребуется заправить торец до тарельчатого профиля. Зернистость абразивных частиц должна составлять Р 120–140 или выше.

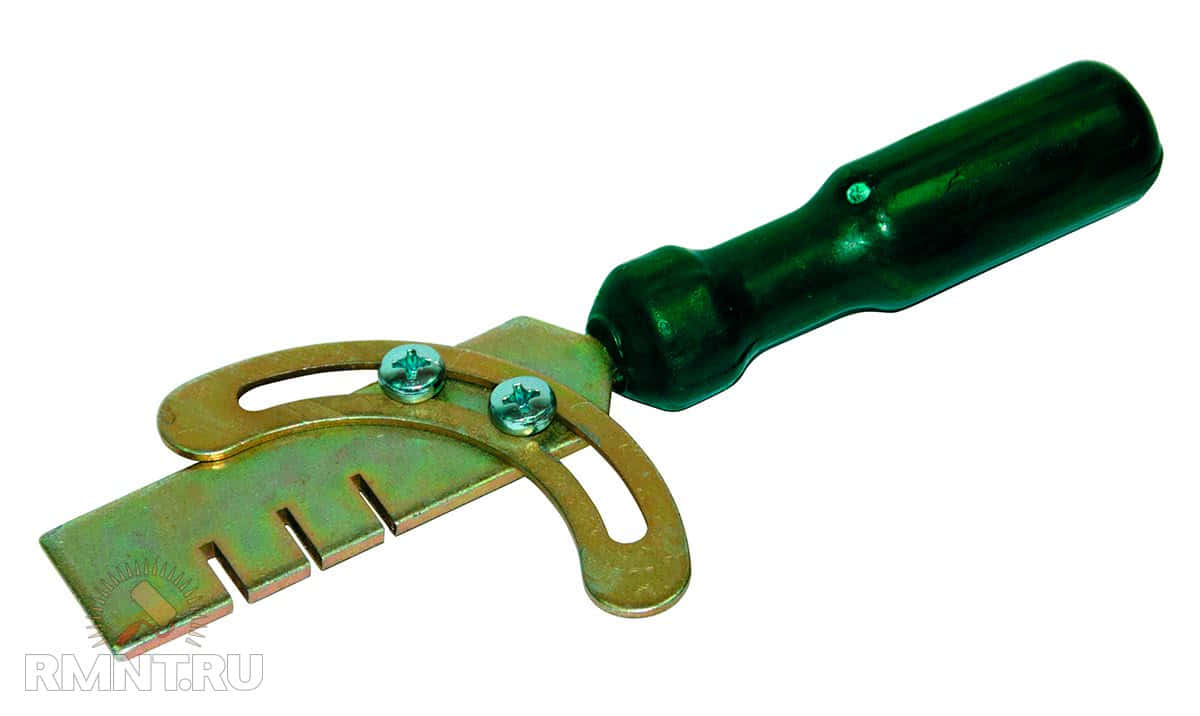

Чтобы выполнить развод зубьев требуется инструмент под названием разводка. Это тонкая пластина на ручке, имеющая один или несколько поперечных надрезов разной ширины. Обух ножовки должен входить в один из пропилов настолько плотно, чтобы наклон рукоятки относительно полотна находился под прямым углом +/- 2°. Чтобы развод был равномерным и симметричным в обоих направлениях, на разводке крепится угловой регулируемый ограничитель в виде металлической дуги.

Уход за ручной пилой

Нужно уметь не только делать развод и заточку пилы, не менее важным является ее правильное хранение. Когда пила длительное время не эксплуатируется, она должна находиться в сухом и теплом помещении иначе, в случае попадания на нее влаги, она может заржаветь. Даже если инструмент обработать специальными средствами, это не даст гарантии того, что он не будет подвержен коррозии.

  • 1 Зачем разводят пилу
  • 2 Способы разводки
  • 3 Заточка
  • 4 Уход за пилой
  • 5 Типы ленточных пил

Ленточные пилы часто продаются в незаточенном состоянии. Профессиональный инструмент необходимо сначала развести, а потом наточить. Раз в два-три года процесс разводки повторяют. Неправильно разведенная и плохо наточенная пила может испортить всю работу.

Как заточить и развести пилу правильно? Для начала надо разобраться в сущности этих процессов. Ведь подготовка ручного инструмента отличается от подготовки электрического. У ручных пил совсем другая форма зубьев и техника работы.

Заточка садового ножа

Садовые ножи (в том числе, ножи для прививки ) должны быть острыми, как бритва. Копулировочный нож, кроме этого, имеет одностороннюю (стамесочную заточку). Требования к их заточке выше, чем у секатора, но техника очень похожа. Финальные стадии заточки надо проходить аккуратно и без нажима.

Копулировочный нож затачивается точно также, как клинок секатора, так как он тоже имеет одностороннюю заточку лезвия.

Если нож с двухсторонней заточкой, то точим последовательно всеми камнями от крупного до мелкого каждую сторону. Сначала обе стороны крупным, затем средним, мелким и на ремне. При этом, при смене абразива, убираем риски и заусенец оставленный предыдущим камнем.

После этого бреем волосы на руке, режем на весу бумагу и гордимся проделанной работой! Добавлю, что время, потраченное на вдумчивую заточку даст экономию времени при выполнении работ. Качественно заточенный инструмент дольше сохраняет остроту. При необходимости, его легко «поправить» керамикой или оселком.

Очень надеюсь, что сумел написать понятно, доступно и никого не запутал. Статья в процессе написания. Постараюсь дополнить ее в ближайшее время.

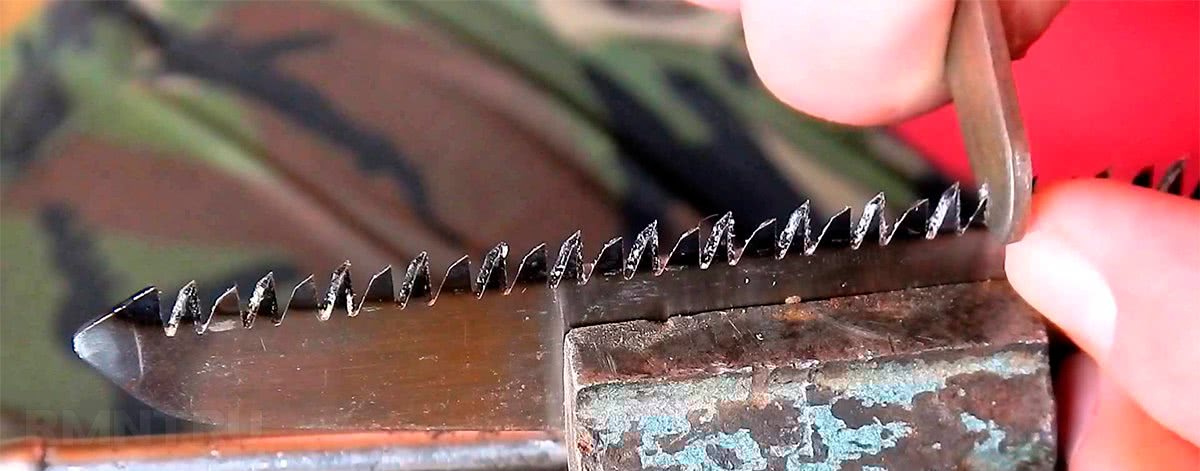

Разводка зубьев в домашних условиях

Сегодня в домашних условиях практически не встретишь специальные устройства, предназначенные для обслуживания ножовки по металлу. Однако даже при его отсутствии есть возможность провести работу подручными инструментами. Рекомендации следующие:

Для начала ножовка должна быть надежно закреплена в тисках. Это связано с тем, что для загиба нужно прикладывать большое усилие.
Провести загиб можно при применении пассатижей. Для того чтобы выдерживать правильный угол следует предварительно создать шаблон.
Нельзя пропускать не один элемент режущей кромки

При этом следует уделять внимание состоянию поверхности, так как выявленные дефекты указывают на то, что ножовка по дереву не может использоваться.

READ Как Развести Бензин Для Бензопилы

Даже в домашних условиях при отсутствии специального механизма можно провести правильную разводку и существенно продлить эксплуатационный срок пилы по дереву

При этом важно выдержать требуемый угол, так как слишком широкий распил становится причиной существенного снижения производительности, слишком узкий приводит к нагреву рабочей части и ее сильному износу

Некоторые фирмы предоставляют услуги, связанные с проведение подобной работы. Отметим, что стоимость специального механизма относительно небольшая, поэтому лучше всего его приобрести и процедуру можно будет проводить неоднократно.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите CtrlEnter.

Как наточить зубья ножовки по дереву самостоятельно инструкция

Разводка и выравнивание высоты режущих зубцов — это подготовительный этап к заточке ножовки. Теперь, чтобы заточить ножовку по дереву, понадобится снова зафиксировать полотно в губках тисков. Как правильно наточить ножовку по дереву, знают не многие, поэтому часто можно встретить мастеров, которые покупают новые инструменты вместо того, чтобы восстановить работоспособность старых.

Работа выполняется в домашних условиях, а весь процесс занимает не более получаса времени. Для начала нужно взять надфили или треугольной формы напильники, которые имеют мелкую насечку. При выборе трехгранного напильника нужно учитывать его размер. Он должен быть небольшим, чтобы его грани доставали до углубления между зубцами. Использовать напильник с мелкой насечкой нужно обязательно, иначе достичь необходимой остроты заточки не удастся.

Выяснив все нюансы, разберемся с последовательностью действий — как правильно натачивается ножовка по дереву:

  1. Полотно инструмента фиксируется в тисках. Чтобы оно не вибрировало в процессе, следует зажимать его как можно ближе к зубцам, но при этом, не задевая их, иначе нарушится разводка
  2. В руки берется напильник — одной рукой нужно взять его за рукоятку, а второй за кончик
  3. Угол заточки обычно составляет от 15 до 30 градусов, выявляется который исключительно на глаз. Если инструмент имеет не сильную стертость зубьев, то этот угол можно проследить
  4. Принимаем соответствующую позу при выполнении работ. Для этого напильник нужно расположить по отношению к полотну под углом 30-45 градусов (в нижней точке соприкосновения)
  5. Движения напильником должны быть равномерными, четкими и быстрыми. Перемещать напильник следует только в одном направлении — снизу вверх. Количество раз проходов напильником составляет 3-5 раз для каждого междузубия. Количество движений может быть и больше, что зависит от степени затупленности инструмента
  6. Для начала требуется пройти инструментом с одной стороны полотна, а затем с другой

При заточке нужно учитывать также давление напильником на затачиваемые зубья. Оно должно быть средним, чтобы каждое последующее прохождение снимало металл, а не ерзало по зубцам. Процесс этот не трудный, однако, для прохождения между каждым зубцом напильником требуется время и терпение.

Как понять, что зубья заточены достаточно? Для этого нужно посмотреть на зубья инструмента сквозь солнечный свет. Отблеск между каждым зубцом говорит о том, что процедура выполнена успешно, и инструмент готов к применению.

Рассматриваемый процесс не трудный, и если разобраться с его принципом, то заточка ножовки превратится в удовольствие. Многие не хотят тратить время на ручную работу напильником, поэтому применяют для заточки болгарку. Разберемся, как заточить ручную ножовку болгаркой, и реально ли это сделать.

Как правильно развести ножовку по дереву видео

Использование напильника актуально и сегодня, поэтому попробуем разобраться, как правильно наточить ножовку дома.

Начнем с установки полотна.

Щечки тисков должны быть выполнены из дерева, с шириной «губок» не меньше 200 мм.

Движение напильника должно быть равномерным, а нажим на зубья производится только при движении «вперед».

Перемещать руку с инструментом в исходную точку необходимо свободно, без усилий на резцы.

За один рабочий проход снимается равномерный слой металла, это сохранит шаг, высоту и профиль кромки.

Острота резца может быть снижена за счет образования заусенцев на поверхности и неровностей после прохождения абразива.

Заусенцы снимают выборочной зачисткой мелким абразивом, и выравнивают кромки мокрым оселком по боковой основе полотна.

Задавшись целью наточить ножовку правильно – обратите внимание на сохранение вершин зубцов. Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила

Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила.

  • Как определить момент, когда ножовка нуждается в заточке?
  • Разводка зубьев
  • Проверка высоты зубьев ножовки
  • Заточка ножовки
  • Назначение и устройство пилы
  • Зачем разводят пилу
  • Способы разводки
  • Заточка
  • Уход за пилой
  • Типы ленточных пил
  • Заточка и разводка пилы
  • Зубья ножовки. Полотно ножовки. Заточка ножовки Правильно
  • Почему пила, которой накануне работалось легко, сегодня врезается в древесину с трудом, рубанок строгает поверхность доски неравномерно, а отвертка соскальзывает со шлица шурупа? В первом случае зубья пилы были заточены на продольное пиление, а ею пытались пилить древесину поперек волокон, во втором неправильно распределялось давление рук на рубанок, в третьем толщина жала отвертки превышала ширину шлица. Любуясь отлично сделанной вещью, говорят, что она выполнена «золотыми руками» — это высшая оценка качества работы. Такое мастерство дается не только большой практикой, оно немыслимо без знания особенностей применения того или иного инструмента, ухода за ним, «настройки» для выполнения соответствующей работы. Это своеобразная азбука мастерства. Вот к примеру
  • . Если она предназначена для распиливания древесины вдоль волокон, зубья сделаны с наклоном в сторону пиления (рис.1б). Для смешанного пиления зубья треугольной формы (рис.1в), а для поперечного — в форме равнобедренного треугольника (рис.1а).
  • Как развести зубья у ножовки по дереву
  • Как заточить ножовку
  • Как правильно точить и разводить пилу

Ручную ножовку по дереву используют для распиливания различных древесных материалов. Она представляет собой полотно с зубьями в нижней части. С одной стороны инструмент оснащен рукояткой, при помощи которой мастер ее держит в ходе проведения распиловочных работ. От качества рукоятки зависит удобство и комфорт работы с пилой.

Предлагаем ознакомиться Как просто вырастить розу из черенка

Количество производителей ножовок по дереву достаточно большое, но все они отличаются не только названиями, но и качеством. Все они предназначаются для распиливания древесины, ДСП, бревен, ламината, а также стволов деревьев. Ножовки подразделяются на такие виды как: классическая, выкружная, лучковая, а также с обушком и наградка.

Важно! Ножовки по дереву следует периодически затачивать. К затачиваемым пилкам относятся такие полотна, которые не проходили стадию закаливания

Если же звенья полотна закалены, то их заточить невозможно.

Как правильно заточить ленточную пилу

Сразу отметим, что если опыта и навыков выполнения таких работ нет, доверить заточку пил лучше профессионалам. Нарушение геометрии зубьев режущей кромки, появление окалины на металле или неправильная разводка заметно сокращают срок службы полотна.

Решив заточить ленточную пилу своими руками, нелишним будет предварительно ознакомиться с ключевыми определениями, знание которых может потребоваться в процессе работы. Итак, для правильного формирования режущей кромки потребуется:

  • разводка – отклонение зубьев от плоскости основного полотна пилы;
  • высота зубьев – расстояние между верхней точкой и основанием;
  • шаг – расстояние между зубьями, обычно варьируется в пределах 19-25 мм.
  • угол заточки – зависит от целевого предназначения инструмента; например, рекомендуемый угол заточки столярных пил составляет 35°, делительных – 18-22, предназначенных для распиловки бруса – не более 15°.

Угол заточки определяется производителем, поэтому при самостоятельной правке пилы рекомендуется придерживаться этих параметров.

Приведём детальную инструкцию, которая поможет правильно заточить замкнутую пилу, не прибегая к услугам специалистов.

https://youtube.com/watch?v=p3DKBp8v4Uc

Разводка

Развод ленточных пил по дереву – это первый этап восстановления профиля режущей кромки. В процессе эксплуатации расположение зубьев может изменяться, поэтому пока не достигнута правильная геометрия, затачивать пильную часть не имеет смысла.

Существует 3 способа развести пилу:

  • классический – зубья попеременно отклоняются в правую и левую сторону;
  • зачищающий – 1-й и 2-й зубья отклоняются в разные стороны, третий остаётся ровным. Такой профиль создаётся для распиловки твёрдых материалов;
  • волнистый – наиболее сложный вариант, напоминающий по форме волну. Здесь каждому зубу придаётся индивидуальная форма, и такой тип разводки обычно выполняется только в специализированных мастерских.

Нужно отметить, что при разводке огибается не весь зуб, а примерно 2/3 верхней части. Процедура выполняется на специальном станке для разводки ленточных пил. Стоимость такого инструмента довольно высока, потому его покупают, если требуется налаживать несколько инструментов. Его наличие может стать основой бизнеса по заточке.

Разумеется, с первого раза правильно все сделать даже на разводном станке может не получиться, поэтому как минимум геометрия профиля должна остаться такой же, как до начала выполнения работ.

Заточка

Это основной этап правки режущей кромки, который может выполняться двумя способами.

Полнопрофильная заточка пил выполняется эльборовым кругом, установленным в специальном точильном станке.

Это полностью автоматизированная операция, которой пользуются профессионалы. Работой станка для заточки ленточных пил по дереву управляет электроника, и заточной круг за один проход обрабатывает всю ленту. Недостаток такого способа заключается в том, что эльборовый круг подбирается индивидуально к профилю пилы, поэтому для правки разных инструментов заточной элемент должен присутствовать в ассортименте.

Заточка зубьев выполняется вручную или на специализированном оборудовании.

Обратите внимание! Именно этот метод используется для самостоятельной заточки ленточных пил. Здесь может применяться обычный наждачный круг или надфиль

В первом случае можно восстановить остроту зубьев в кратчайшие сроки, но работа требует определённых навыков. Во втором – кропотливый труд: 4-5 движений по грани каждого зуба.

Для автоматической заточки используются алмазные, эльборовые и корундовые круги

Важно понимать, что при выполнении этой процедуры зубьям придаётся только острота, созданная после разводки полотна геометрия должна остаться неизменной

https://youtube.com/watch?v=tOPdSkHHz4M

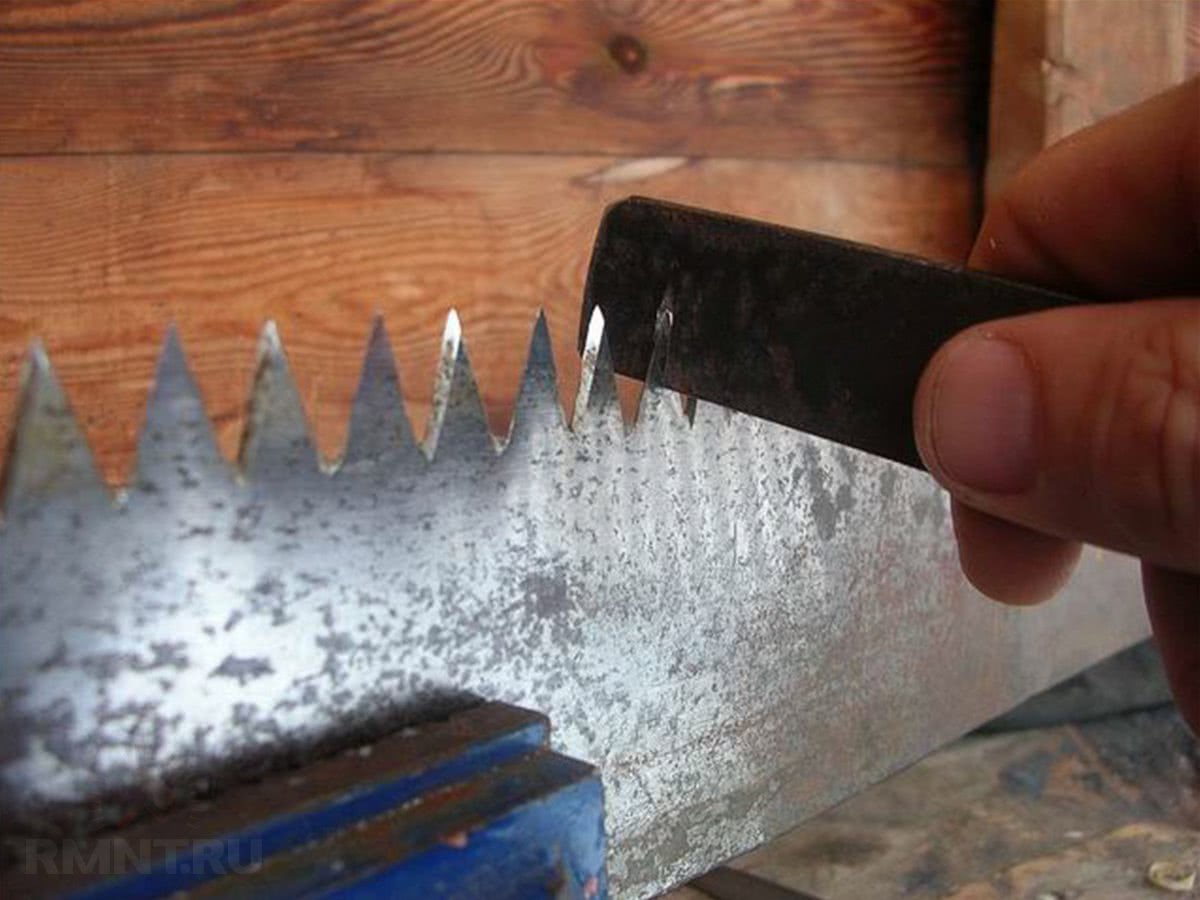

Развод зубьев пилы

Зубья ножовки разводят перед тем, как заточить. Полотно должно быть плотно зажато в тисках, зубья очищены от смолы и мелкой древесной пыли. Перед тем, как разводить зубья, нужно откалибровать инструмент. Для этого потребуется набор щупов и металлическая линейка. Величина, на которую следует отгибать зубья, установлена стандартом и составляет в среднем 1/10 шага или расстояния между вершинами. Измерив шаг зубьев, нужно подобрать соответствующий набор щупов или подкладок, общая толщина которого равна дистанции развода.

Вначале следует выбрать произвольный зуб и отогнуть его на некую величину, на глаз добиваясь правильной величины отгиба. После этого к плоскости полотна прижимается набор дистанционных подкладок, общая толщина которых эквивалентна величине развода. Металлическую линейку нужно прижать кромкой к подкладкам и добиться, чтобы при прохождении мимо вершины зуба обеспечивалось лишь лёгкое касание.

Далее всё просто: когда контрольный зуб отогнут на нужную величину, по нему устанавливается ограничитель наклона разводки, он должен упираться в бок полотна пилы. Иногда требуется сместить ограничитель, чтобы за счёт более сильного отгибания скомпенсировать обратную деформацию зубьев, появляющуюся вследствие упругих свойств полотна. Начиная от контрольного зуба, отгибают все остальные, поочередно в противоположных направлениях. Для ускорения процесса рекомендуется сначала делать отгиб только в одну сторону, а затем в другую, в обоих случаях отгибая зубья через один. Остается добавить, что развод в процессе эксплуатации садится в 2–3 раза медленнее заточки. Чтобы проверить, хорошо ли разведена ножовка, необходимо измерить штангенциркулем толщину зубчатой части в разных местах- она должна быть на 20% больше номинальной толщины полотна.

Форма зуба и как она влияет на производительность

Имеются разные виды деревообрабатывающих материалов, потому совершенно уместно выпускать полотна с разными формами зубьев. Какие это виды зубьев, выясним подробно.

  1. Зубья косые универсальные — предназначены для продольного пиления древесины. Зубья имеют вид косоугольного треугольника или крючка. Заточка таких зубьев выполняется с двух сторон и под углом 60 градусов. Инструмент с косыми зубьями отличается своей производительностью, а также эффективностью при распиливании древесины не только поперек, но и вдоль
  2. В форме долота — такие зубья еще называются долотообразными, и имеют они вид прямоугольных треугольников. Встретить такую фурму зубьев можно в инструментах, как обушковые пилы или наградки. Заточка зубьев выполняется только с одной стороны, а пиление производится только в одном направлении при движении от себя
  3. Кинжальные формы зубьев — имеют вид равнобедренного треугольника. Применяются для выпиливания в двух направлениях. Зубья на таких полотнах разводятся в сторону на равные расстояния. Применять инструмент можно как для продольного, так и для поперечного распила
  4. Волчий зуб — это специальные зубья, которые предназначены исключительно для пиления сырой древесины. Специальная конструкция режущих звеньев позволила достичь максимальной эффективности при резке сырой древесины. Секрет высокой производительности в том, что размеры впадин между зубцами чередуются, поэтому при перемещении полотна по дереву, происходит эффективное удаление опилок из места реза
  5. Сточенные зубья — за счет сточенной вершины звеньев снижается производительность, но при этом повышается качество реза. Такие полотна не подходят для резки деревьев, однако без них не обходится ни одна работа с ламинатом
  6. Японский зуб — это специальная форма звеньев, которая имеет вид клиньев, направленных в обратную сторону. Такие инструменты не нуждаются в дополнительной разводке, так как зубья достаточно толстые и прочные. При распиливании древесины такие зубья показывают высокую эффективность, а распил выполняется преимущественно по направлению к себе. Японским такую форму зуба называют не потому, что его конструкция была придумана в Японии, а потому, что именно в той стране принято пилить по направлению не от себя, а к себе. Это отличный вариант для тех, кто ищет хорошую ножовку средней стоимости

Это интересно! Знаете ли вы, на что влияет пиление ножовкой по дереву от себя или к себе. При пилении от себя стружка или опилки из места пропила выделяются в противоположном направлении от мастера.

Чем выше эффективность инструмента, тем соответственно и дороже он стоит. Самыми дорогими считаются ножовки с волчьими и японскими зубьями. Для дома вполне достаточно инструмента с классической формой режущих звеньев.

https://youtube.com/watch?v=WLQVEi9KOP4%3F

Что нужно знать об углах заточки зубьев

Геометрия зубьев ленточных пил может видоизменяться в зависимости от характеристик обрабатываемого материала. Это выражается в форме зуба и расстоянии между отдельными элементами режущей кромки.

Профиль ленточной пилы определяется маркировкой, которую наносит завод-изготовитель. Выглядит это так:

  • WM – универсальный вариант, предназначенный для распиловки мягких и твёрдых пород древесины;
  • AV – применяется для продольного реза и пиления твёрдых материалов, например замороженной древесины;
  • NV – отличается узкой шириной полотна, поэтому идеально подходит для фигурной резки;
  • NU – режущая кромка с широким шагом зубьев, что обеспечивает высокую производительность при пилении мягких пород древесины;
  • PV – практически полный аналог предыдущего полотна, но имеет сплющенную форму зубьев;
  • KV – профиль применяют для широких ленточных пил, предназначенных для мягкой древесины;
  • PU – широкая пила для распиловки древесины твёрдых пород.

Шаг зубьев подбирается индивидуально, в зависимости от материала. Например, для распиловки твёрдой древесины и металла используются только мелкозубчатые полотна, чтобы избежать повреждения режущей кромки. Мягкое сырьё и толстостенные материалы обрабатывают пилами с большим расстоянием между зубьями, что позволяет ускорить производственный процесс.

Приспособление для развода зубьев пилы

Разводка режущей кромки в разные стороны позволяет исключить вероятность застревания полотна на момент работы. Примером можно назвать случай, когда при разрезе толстого бревна полотно нельзя сдвинуть с места и вынуть. Также пила может заклинить по причине нагрева металла и его расширения, горячая часть может разогреть смолу и превратить его в своего рода клей.

Использовать приспособление для разводки зубьев ножовок следует для того, чтобы избежать подобных проблем. Не стоит забывать о том, что допущенные ошибки при работе могут привести еще к большим проблемам. Провести рассматриваемую процедуру можно при применении следующих инструментов:

  1. Встречаются специальные механизмы. Они позволяют в ручном режиме провести смещение отдельных элементов относительно друг друга. Стоит учитывать, что подобный вариант исполнения изготавливается под определенные изделия.
  2. Чаще всего используются механические разводки. Они позволяют проводить изменение угла положения, а также их ширины. Этот инструмент характеризуется более высокой эффективностью в применении.
  3. Подручный вариант исполнения не предназначен для работы с ножовкой по дереву, но может применяться для этого. Примером назовем плоскогубцы и другие подручный инструменты, встречающиеся практически в каждой мастерской.

Если пиление проводится часто, то специалисты рекомендуют приобрести специальное приспособление, позволяющее быстро выставить требуемый угол.

Заточка пилы

Для заточки зубьев ножовки нам понадобятся: острый напильник (желательно новый), надфиль с мелкой насечкой, специальное устройство для фиксации полотна.Если с напильником и надфилем все ясно, то с зажимным устройством придется повозиться.

Самодельное устройство позволяет крепить полотно пилы с наклоном под 90 и 45 градусов, что очень важно для правильной заточки. Вот как его сделать:. 1

Прижимная и опорная планки с размерами 400х150х25 мм, сделать их можно из досок твердых пород: бук, дуб или многослойной фанеры. В планках прорезаем продольные пазы с размерами 50 на 9 мм, под болты М8, как указано на рисунке. Пазы располагаются у торцов планок, параллельно им

1. Прижимная и опорная планки с размерами 400х150х25 мм, сделать их можно из досок твердых пород: бук, дуб или многослойной фанеры. В планках прорезаем продольные пазы с размерами 50 на 9 мм, под болты М8, как указано на рисунке. Пазы располагаются у торцов планок, параллельно им.

2. Основание — планка для основания, делаем его из той же доски, что и прижимная и опорная планки, только длинна увеличена на 100 мм – по 50 мм с каждого конца. Эти выступы нужны нам для крепления основания к верстаку или столу с помощью струбцин.

3. Опорная планка соединяется с основанием при помощи карточных петель – навесов.

4. На основание крепим брусок (с помощью саморезов), который будет ограничивать наклон зажима на 45 градусах. Для того, чтобы зажим плотно лежал на бруске-ограничителе, стачиваем его под нужным углом.

Все, устройство готово. Для заточки пилы помещаем полотно между опорной и зажимной планкой и зажимаем его при помощи болтов М8 с барашковыми гайками. Так как болты «ходят» в пазах, выставляем нужное заглубление полотна ножовки так, чтобы зубцы выступали над зажимом на 15-25 мм. Вот рисунок и схема устройства:

Устройство для заточки пилы: 1 — крышка стола; 2 — основание; 3 — инструмент (ножовка); 4 — зажимная планка (2 шт.); 5 — болты М8 с шайбами и барашковыми гайками; 6 — струбцина (2 шт.); 7 — карточная петля (2 шт.); 8 — опора; 9 — шуруп (2 шт.); 10 — опорная планка; детали 2,4 изготовлены из буковой доски сечением 150×25 мм; на виде А струбцины не показаны.

Для заточки поперечной пилы, полотно должно быть установлено в устройстве под углом 45 градусов, далее производится заточка трехгранным напильником, инструмент при этом находится под углом 60-75 градусов по отношению к зубцу. При остром напильнике обычно достаточно 3-4 движения – как только получились острая вершина и боковая кромка, переходим к следующему. Таким образом затачиваем все левые грани нечетных (дальних) зубцов, после чего поворачиваем полотно другой стороной.

Продольная ножовка и ножовки по дереву смешанного типа затачиваются в вертикальном положении, под 90 градусов по отношению к столу. Технология заточки точно такая же, как и для поперечной.

После заточки на обратных сторонах зубьев ножовки образуются заусенцы – их стачиваем напильником с бархатной насечкой либо бруском.

Разводка зубьев в домашних условиях

Сегодня в домашних условиях практически не встретишь специальные устройства, предназначенные для обслуживания ножовки по металлу. Однако даже при его отсутствии есть возможность провести работу подручными инструментами. Рекомендации следующие:

Для начала ножовка должна быть надежно закреплена в тисках. Это связано с тем, что для загиба нужно прикладывать большое усилие.
Провести загиб можно при применении пассатижей. Для того чтобы выдерживать правильный угол следует предварительно создать шаблон.
Нельзя пропускать не один элемент режущей кромки

При этом следует уделять внимание состоянию поверхности, так как выявленные дефекты указывают на то, что ножовка по дереву не может использоваться.

Даже в домашних условиях при отсутствии специального механизма можно провести правильную разводку и существенно продлить эксплуатационный срок пилы по дереву

При этом важно выдержать требуемый угол, так как слишком широкий распил становится причиной существенного снижения производительности, слишком узкий приводит к нагреву рабочей части и ее сильному износу

Некоторые фирмы предоставляют услуги, связанные с проведение подобной работы. Отметим, что стоимость специального механизма относительно небольшая, поэтому лучше всего его приобрести и процедуру можно будет проводить неоднократно.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как и любой инструмент, ручные ножовки нуждаются в уходе и обслуживании. Обеспечить высокую точность и чистоту реза можно лишь при том условии, что зубья правильно заточены и разведены. Для этого не нужно специального оборудования, достаточно простейшего инструмента и базовых знаний.

ТАК МОЖЕТ Кто Развод и заточка пилы (ножовки по дереву)

Мой метод развода и заточки ножовки

(подереву )

Приемы разводки пил.

Для возможности сделать развод на ножовке, лучше использовать для выполнения работ особые приспособления. Сущность развода пилы состоит в том, чтоб отогнуть зубцы от центра полотна в стороны. Простейшее устройство для этого — разводка. Она делается из отрезка металлической пластинки, поперек занят изготовлены прорези. Ширина прорези соответствует поперечному сечению зуба, а глубина обязана быть в рамках от 1/3 частично высоты зуба. Сделать разводку можно самому, пропилив в металлической пластинке нужное углубление ножовкой по металлу. Если ширины полотна ножовки при всем этом недостаточно, то употребляется двойное полотно.

На работе по установлению правильного отличия режущих частей полотно пилы зажимается в слесарные либо столярные тиски. Одновременно употребляются прокладки из фанеры. Устанавливать полотно пилы необходимо так, чтоб выступали над кромкой губок только зубья. Разводка своим пропилом надевается на режущую часть. Делается нужное отклонение. Зубья изгибаются через один попеременно.
