Антенна для дачи своими руками: из пивных банок, рамочные, широкополосные (всеволновые)

Антенна из коаксиального кабеля

Без особых проблем можно собрать своими руками цифровую антенну из кабеля , соблюдая следующую инструкцию:

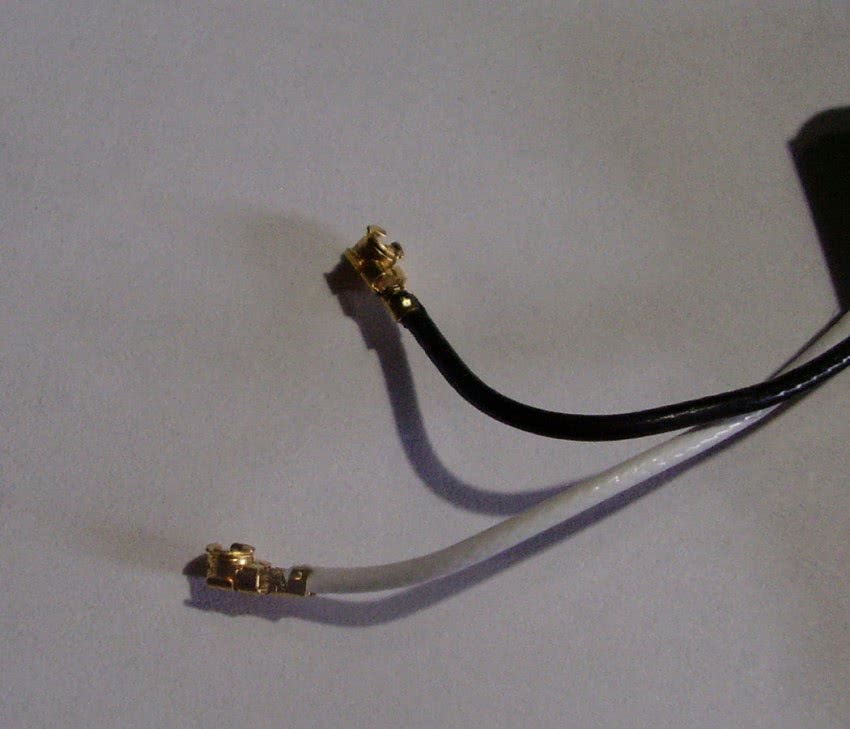

1. Для начала необходимо подготовить около 50 см коаксиального кабеля.
2. С обоих концов его необходимо зачистить. Оголите центральную жилу, а оплётку скрепите в жгут.

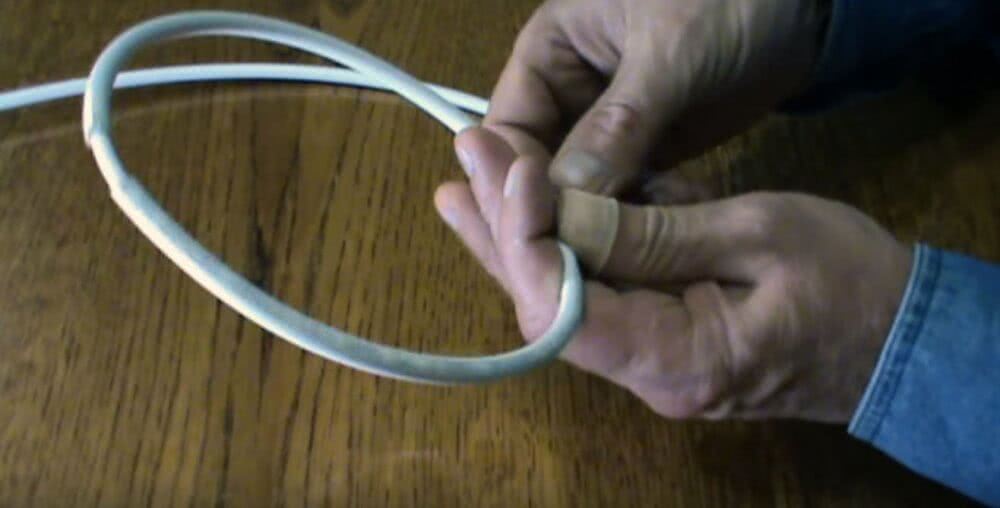

3. Придайте кабелю форму кольца или ромба. Зафиксировать его в таком положении можно с помощью скотча или изоленты. В качестве основания используйте фанеру. Между кольцами провода оставьте небольшой промежуток – 2 см.
4. Подготовьте ещё один кусочек кабеля – 175 см. Из этого куска следует сделать согласующее устройство в форме подковы. Проведите зачистку кабеля с обеих сторон.
5. Одну сторону кабеля следует зачистить, а на второй конец надеть штекер. Удалите оплётку и зачистите центральную жилу.
6. Кольцо и согласующее устройство следует соединить с коаксиальным кабелем.

Неплохим основанием для самодельной антенны для цифрового телевидения станет плексиглас.

Какая антенна лучше для дачи

Правильно подобранная телевизионная антенна для дачи помогает получить четкое изображение без помех. В отличие от приема телесигнала в черте города, за ним возрастает напряженность магнитного поля, что влияет на уровень поглощения волн стенами – он снижается. Это дает сигналу беспрепятственно проникать в комнату, создавая четкий поток изображений. Данное свойство было бы идеальным, если бы не одно но – за городом отдаленность от телевышек значительно повышается, так что приходится прибегать к усилению сигнала.

Спутниковая антенна на дачу

Популярная телевизионная антенна для дачи имеет спутниковый характер, известна всем как тарелка, устанавливаемая снаружи здания. Такие приборы не зависят от расстояния до вышки, потому что сигнал на них поступает прямо со спутника, что не влияет на мощность (она постоянна) и не зависит от рельефа. Можно купить самую простую прямофокусную либо офсетную тарелку, чтобы получить большой выбор каналов, высокое качество изображения. Спутниковые всеволновые модели бывают диаметром от 0,5 до 3 м, обеспечивают прием даже в плохую погоду.

К минусам спутниковой модели относят ее цену – чем хуже местность по приему сигнала, тем больше диаметр прибора и тем он дороже. Иногда в комплект к телевизионной тарелке понадобится конвектор, чтобы усилить сигнал, ресивер или приставка для настройки и современный плоский телевизор – к ламповому ее сложно подключить. Еще одним нюансом станет выбор обслуживающего оператора – в районе может не транслироваться то, что нужно, так что придется обойтись другими предложениями.

Антенна для дачи с усилителем

Встроенный усилитель делает антенну активной, помогая принимать ей многие каналы на повышенном уровне. В конструкции несколько частей, расположенных специальным образом, чтобы уловить волны на расстоянии до 80 километров, распознать самые слабые сигналы. Для установки нужно закрепить устройство на улице, как можно выше – на мачту. Тогда сигнал будет распознан быстро, четко, помогая получить отличное изображение.

Изготовление самодельной антенны

Сразу учтите, что любая простая антенна не является универсальной, и предназначена для работы в определенных условиях. Поэтому перед сборкой изучите рекомендации, и на их основании выберите нужный тип конструкции. Предварительно приобретите приемник, который будет обрабатывать полученный сигнал и передавать его к телевизору.

Из пивных банок

Однозначный плюс – доступность материалов, простота сборки. Процесс займет не более четверти часа. Для этого сделайте в донышках двух банок по отверстию. Снимите наружную изоляцию с конца кабеля на 20 см, не задевая оплетки. Проденьте его сквозь банки, расположенные горлышками друг к другу. На входах и выходах закрепите шнур болтами. Закрепите конструкцию скотчем к заранее приготовленному деревянному Т-образному штативу.

В виде восьмерки

Если дом находится на открытой площадке, антенна-восьмерка, которую разработал Харченко, является оптимальным вариантом. Это два ромба, соединенных и сориентированных по оси, проходящей вдоль диагонали. Сторона равна расчетной полудлины среза волны. Материал – медная жила с сечением 2-3 мм или алюминиевая 5-6 мм. Концы отреза соединяют, ромбы тоже, чтобы конструкция была целостной.

Двойной, тройной квадрат

Такая телеантенна представляет собой комплект квадратов, выполненных из меди или алюминия, размещенных последовательно по одной оси. Она не рекомендована для случаев, когда точка приема находится на большом удалении от ретранслятора. Но зато фон, создаваемый другими источниками излучения, которых много в городских условиях, полностью блокируется. Основ изготавливается из дерева. Антенну поворачивают к рабочей вышке.

Из картонной коробки

Такая антенна своими руками собирается из подручных материалов. Основой является фольгированная картона, из которой вырезается два квадрата. Их необходимо соединить болтами, чтобы обеспечить надежный контакт. Способ размещения видно на видео. Для улицы такая конструкции не подойдет, но в комнате или на лоджии она будет работать не менее эффективно, чем наружная модификация.

Бабочка

Данная модель предназначена для установки вне помещения. Это означает, что медь используют реже ввиду ее склонности к коррозии. Алюминий сечением 5-6 мм – идеальный вариант. На деревянной основе отмечают 4 точки на расстоянии 18-20 см друг от друга. Проводят ось и перпендикуляры. Вымеряют углы по 30 градусов. По этой разметке укладывают усики, которые соединяются между собой согласно схеме.

С помощью паяльника

Это поистине самостоятельный вариант, и придется научиться паять. В данном случае можно использовать даже сталь. Отличие от предыдущей модели в том, что все соединения паяные, что делает конструкцию монолитной. Усики готовят заранее, а затем припаивают их друг к другу по разметке. Телеантенна подойдет для улицы. Вандалам она неинтересна, так как сталь стоит копейки, а медь с алюминием гораздо дороже.

С помощью болтов

Это тоже простой способ собрать антенну своими руками. Паять нечего не придется. Достаточно запастись болтами и гайками. Правда потребуется дрель, чтобы просверлить отверстия. Усики устанавливаются в заглубления, просверленными по заранее нанесенной разметке. Крепление предполагает их фиксацию к деревянному штативу. Конструкция легкая, но прочная, надежная и долговечная.

Из коаксиального кабеля

Этот вариант используется чаще всего в качестве временного. Такую антенну для Т2 устанавливают на даче, в бытовках, в квартирах, где не планируется постоянное жительство. Достаточно правильно спаять Элементы кольца и кабеля, идущего к приставке. Причем соединять можно как центральную жилу, так и экранную оплетку. Такая «антенна-петля» прекрасно работает в комнате, если разместить ее на окне или балконе.

Изготовление самодельной антенны

Сразу учтите, что любая простая антенна не является универсальной, и предназначена для работы в определенных условиях. Поэтому перед сборкой изучите рекомендации, и на их основании выберите нужный тип конструкции. Предварительно приобретите приемник, который будет обрабатывать полученный сигнал и передавать его к телевизору.

Из пивных банок

Однозначный плюс – доступность материалов, простота сборки. Процесс займет не более четверти часа. Для этого сделайте в донышках двух банок по отверстию. Снимите наружную изоляцию с конца кабеля на 20 см, не задевая оплетки. Проденьте его сквозь банки, расположенные горлышками друг к другу. На входах и выходах закрепите шнур болтами. Закрепите конструкцию скотчем к заранее приготовленному деревянному Т-образному штативу.

https://youtube.com/watch?v=j3ccXB9Jnr4

В виде восьмерки

Если дом находится на открытой площадке, антенна-восьмерка, которую разработал Харченко, является оптимальным вариантом. Это два ромба, соединенных и сориентированных по оси, проходящей вдоль диагонали. Сторона равна расчетной полудлины среза волны. Материал – медная жила с сечением 2-3 мм или алюминиевая 5-6 мм. Концы отреза соединяют, ромбы тоже, чтобы конструкция была целостной.

https://youtube.com/watch?v=3o0ZBUcL2f0

Двойной, тройной квадрат

Такая телеантенна представляет собой комплект квадратов, выполненных из меди или алюминия, размещенных последовательно по одной оси. Она не рекомендована для случаев, когда точка приема находится на большом удалении от ретранслятора. Но зато фон, создаваемый другими источниками излучения, которых много в городских условиях, полностью блокируется. Основ изготавливается из дерева. Антенну поворачивают к рабочей вышке.

https://youtube.com/watch?v=i8ajok2oefA

Из картонной коробки

Такая антенна своими руками собирается из подручных материалов. Основой является фольгированная картона, из которой вырезается два квадрата. Их необходимо соединить болтами, чтобы обеспечить надежный контакт. Способ размещения видно на видео. Для улицы такая конструкции не подойдет, но в комнате или на лоджии она будет работать не менее эффективно, чем наружная модификация.

Бабочка

Данная модель предназначена для установки вне помещения. Это означает, что медь используют реже ввиду ее склонности к коррозии. Алюминий сечением 5-6 мм – идеальный вариант. На деревянной основе отмечают 4 точки на расстоянии 18-20 см друг от друга. Проводят ось и перпендикуляры. Вымеряют углы по 30 градусов. По этой разметке укладывают усики, которые соединяются между собой согласно схеме.

С помощью паяльника

Это поистине самостоятельный вариант, и придется научиться паять. В данном случае можно использовать даже сталь. Отличие от предыдущей модели в том, что все соединения паяные, что делает конструкцию монолитной. Усики готовят заранее, а затем припаивают их друг к другу по разметке. Телеантенна подойдет для улицы. Вандалам она неинтересна, так как сталь стоит копейки, а медь с алюминием гораздо дороже.

С помощью болтов

Это тоже простой способ собрать антенну своими руками. Паять нечего не придется. Достаточно запастись болтами и гайками. Правда потребуется дрель, чтобы просверлить отверстия. Усики устанавливаются в заглубления, просверленными по заранее нанесенной разметке. Крепление предполагает их фиксацию к деревянному штативу. Конструкция легкая, но прочная, надежная и долговечная.

Из коаксиального кабеля

Этот вариант используется чаще всего в качестве временного. Такую антенну для Т2 устанавливают на даче, в бытовках, в квартирах, где не планируется постоянное жительство. Достаточно правильно спаять Элементы кольца и кабеля, идущего к приставке. Причем соединять можно как центральную жилу, так и экранную оплетку. Такая «антенна-петля» прекрасно работает в комнате, если разместить ее на окне или балконе.

https://youtube.com/watch?v=OsEINHceiYc

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Нужны:

• две жестяные банки емкостью 0,5 литра,
• кусок деревяшки или пластика около 0,5 метра длиной,
• кусок телевизионного провода RG-58,
• паяльник,
• флюс по алюминию (если банки алюминиевые),

• припой.

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Логопериодическая схема

Подготовленная к использованию логопериодическая антенна конструктивно устроена гораздо сложнее оборудования, продаваемого в магазинах:

1. Стержень оси раздельно подает питание на усики. Это позволяет синхронно принимать сигнал.
2. Проводником сигнала к ТВ служит коаксиальный провод, подсоединяемый к началу стержня.
3. Усики от верха до основания на каждом шаге должны быть синхронно удалены друг от друга.

Основание можете сделать собственноручно либо приобрести в магазине. Во 2-м случае стоит использовать оборудование типа «дельта» в виде «елочки», заменяющей плоскость решетки рефлектора. Для сборки основания своими руками можно использовать паяльник. Соедините стержни, после чего срежьте их по нужной длине.

Также усики можно соединить проволокой из меди. Чтобы они прочно прикрепились к стержню, нужно прикрепить всю конструкцию к доске. Антенна будет выглядеть менее эстетично, зато получит хорошую защиту от осадков.

Далее вы можете ознакомиться с характеристиками логопериодического устройства мощностью 10 дБ:

• размер стержней – 1.6 м;
• число усиков – 9;
• индекс уменьшения размера следующей пары усиков от основы – 160 мм;
• разность входного и выходного сопротивления – 20 Ом.

В результате у вас получится приемник, работающий в частотном диапазоне 460-790 МГц. Соедините стержни между собой, после чего заземлите конструкцию. Для этого можно использовать кабель из меди.

После изготовления логопериодического устройства настройте его. Возьмите 2 несущих элемента, двигайте их, не отдаляя друг от друга. Усики должны располагаться параллельно. Выполняйте настройку, пока на телевизоре не появится изображение.

Картонная конструкция

Рассмотрим вопрос о том, как сделать антенну из кабеля, если из подручных материалов больше ничего нет, кроме картонной коробки. В первую очередь необходимо вырезать из неё два прямоугольника с такими размерами: 25 см * 30 см.

Видео описание

Изготовления «картонной антенны» с кабелем-восьмёркой показано в этом видеоролике:

После этого придётся поискать ещё несколько дополнительных материалов: фольгированную бумагу (всегда есть на кухне), лезвие, клей, два болта с гайками, отвёртку, кабель со штекером, линейку или рулетку и немного медной проволоки. Вырежьте из фольги два квадрата такого же размера и аккуратно приклейте их к картонным.

Чтобы соединить квадратики, нужно проделать в углах отверстия для болтов. К одному из отверстий присоединяется внешний контур, ко второму – соответственно внутренний. Внешний контур выполняется в виде металлического кожуха из проволоки. Не забудьте закрепить контакты болтами и хорошо затянуть их гайками.

Квадраты следует расположить на некотором расстоянии друг от друга (оно определяется опытным путём). После того, как нужный отрезок будет найден, останется лишь закрепить соединённые квадраты на каркасе. При этом места соединения фольгированных элементов между собой и места крепления их к удерживающему каркасу должны быть разными.

Подготовка фольги для антенныИсточник hsto.org

Антенна-бабочка

Самодельная антенна может иметь и более привычный вид. Речь идёт о так называемой «бабочке» с шестнадцатью «усиками»-приёмщиками, расположенными попарно с правой и с левой стороны от вертикального основания.

Как сделать телевизионную антенну в форме бабочки:

• Подготовьте дрель, деревянную палку-основание (от 60 см в длину, 4 см в ширину и от 2-х сантиметров в толщину), саморезы, линейку с транспортиром, болты и гайки (по 16 штук), трёхметровый кусок алюминиевой проволоки толщиной в 3 мм и кусачки.
• Отметьте на палке четыре точки так, чтобы расстояние между ними было по 18-20 см. Эти точки будут определять места крепления восьми пар принимающих сигнал кусков проволоки (у вас получится по четыре отдельных пары таких проводников с каждой стороны палки).
• Нарежьте 16 семнадцатисантиметровых кусков проволоки.
• Пользуясь транспортиром, расположите антенные «усики» на отмеченных точках так, чтобы они располагались по две с каждой стороны, а угол между ними составлял по 60 градусов.

Видео описание

В этом видео наглядно показан процесс создания самой простой антенны за 5 минут:

https://youtube.com/watch?v=TzPEDjIGi00

• Проделайте с помощью саморезов в четырёх отмеченных местах двухсантиметровые отверстия для вставки нарезанной проволоки. Для этого необходимо вкрутить сбоку саморезы в подготовленную основу так, чтобы позже «усики», вставленные в них, находились под нужным углом.
• Вставьте «усики» и прикрепите их болтами с гайками, предварительно сделав отверстия сверху.
• Обвейте все установленные усы-приёмники проволокой, соединив их между собой.
• Прикрепите к соединительной проволоке кабель со штекером и проверьте антенну на работоспособность.

Коротко о главном

Чтобы сделать самодельную работающую антенну для приёма каналов цифрового телевидения, можно использовать подручные средства.

Одним из обязательных элементов любой антенны должен быть кабель с подходящим штекером.

Устанавливать некоторые антенны можно только в доме (квартире), но лучше изготовить вариант для использования на улице.

Величина элементов антенны зависит от частоты, на которой транслируются каналы телевидения в вашем районе.

Антенну можно сделать из двух металлических пустых банок из-под пива или напитка.

Если никакого каркаса для закрепления принимающих элементов антенны нет, можно использовать даже обычную вешалку.

Проволочную антенну делают из толстой медной проволоки.

Форма антенны, напоминающая два ромба или восьмёрку, называется антенной Харченко.

Прежде, чем выбирать одну из инструкций «Как сделать антенну для цифрового ТВ», следует выяснить силу сигнала в вашей местности: так, антенна «три квадрата» может применяться в местах с хорошим приёмом.

Из картонной коробки

Для такой конструкции картон потребуется в качестве основного материала. Из него вырезается пара прямоугольников размером 25х30 см. В дополнение потребуется приготовить:

• фольгу;
• клей;
• медную проволоку;
• болты и гайки;
• отвертку;
• нож;
• кабель со штекером.

Пошаговое создание антенны из картона следующие:

1. Из фольги вырезаются 2 прямоугольника, аналогичных картону (25х30) и плотно склеиваются с основанием.
2. Остатки клея удаляются, все зазоры или выступы нужно убирать для улучшения сигнала.
3. Готовые прямоугольники являются активной частью для приема, потребуется просто подключить кабель.
4. Ножом вырезать места под болты на смежных углах картона.
5. К разным отверстиям вставляется внутренняя и внешняя часть.
6. Контакты закрепить гайкой к болту.

На этом оборудование считается готовым, но важно точно рассчитать расстояние между фольгированным картоном. Кабель включается в ТВ и прямоугольники двигаются с сохранением параллели смежных частей друг к другу. Как только дистанция определена, элементы крепятся к каркасу

Для этого подойдут смежные углы. В результате антенна готова к эксплуатации. Детали изготовления с пошаговым руководством можно видеть на видео

Как только дистанция определена, элементы крепятся к каркасу. Для этого подойдут смежные углы. В результате антенна готова к эксплуатации. Детали изготовления с пошаговым руководством можно видеть на видео

https://youtube.com/watch?v=gwqKRAePtZw

Данный вариант подходит только в качестве комнатного оборудования, поскольку фольга теряет качества при воздействии внешних факторов.

Виды антенн по назначению

Мало знать, как сделать антенну своими руками для цифрового телевидения, ведь необходимо уметь их различать по месту назначения:

• Уличная. Такая разновидность в основном используется в местах, удаленных участков и сельской местности. Установку такого приемника проводят непосредственно на открытой местности.
• Комнатная. Используется данный вид в комнате, но только если в зоне проживания уверенный и достаточный сигнал радиоволн.

Антенны различают:

• Активные. Подобный вид оснащен усилителем, который работает от электрической сети. Основной особенностью подобной конструкции, считается, тот факт, что включенный усилитель самостоятельно создает помехи и искажает изображение. Но это только если подобран неподходящий вариант, для местности.
• Пассивные. Данные виды принимают и усиливают сигналы с помощью своей геометрии. Осуществляют работу такие усилители без электропитания. Также они не вносят в пространство помехи и шумы во время приема электромагнитных волн.

Если вы уже знаете, как сделать антенну для телевизора своими руками, но не знаете какой вид будет лучше, рекомендуется уделить большее внимание пассивным вариантам. Они гораздо легче конструируются, но не менее эффективны

Многим известно, что телевещание ведется, на метровых и дециметровых частотах. Поэтому антенны разделяют и по этим критериям:

• Диапазонные. Если необходимо принимать метровые или дециметровые сигналы, то лучше использовать такой вид приемников. То есть такой вид антенн способен принимать только один из сигналов.
• Логопедические и всеволновые антенны. Подобные разновидности способны принимать разные волны. Конструкции такого типа оснащены 10 вибраторами и 3-4 усилителями приема сигнала.

Второй вариант принимает сигналы с аналоговым и цифровым направлением. Но сделать антенну для телевизора своими руками, проще именно данного типа

Как выбрать антенну для телевизора?

Собираясь установить антенну в доме, нужно внимательно разобраться в специфике ее работы, основных типах и моделях. В случае со спутниковым приемом сложности в выборе оборудования отсутствуют, т.к. его устанавливает поставщик услуг. Что касается традиционных телевышек, то здесь дела обстоят иначе. Неопытному пользователю проблематично определить, где расположен ретранслятор интересующей телестанции, в каком направлении размещать антенную конструкцию, и понадобится ли покупать дополнительные усилители.

В каждой стране есть ряд стандартов по передаче телевизионного сигнала. Они определяют те параметры, которые понадобятся при выборе антенны.

В продаже доступны такие модели:

1. «Польская». Представляет собой наиболее распространенную разновидность телевизионного оборудования, которая позволяет ловить сигнал нескольких десятков местных каналов. Устройство размещают внутри дома, предпочтительно у окна, направляя его в сторону телевышки. Радиус действия «польской» антенны составляет 30 км при условии, что прием не ухудшается различными помехами (лес, бугры, многоэтажные дома и пр.). Чтобы избавиться от сильных помех, следует приобрести усилитель для антенны телевизора на дачу.
2. Усовершенствованная «польская» антенна с усилителем. Характеризуется активным режимом работы, что обеспечивает улучшенный прием сигнала. Прибор отличается наличием нескольких деталей, способных улавливать волны с больших дистанций и реагировать на сигналы с помехами. Конструкцию принято устанавливать на улице, выбирая для этого самую высокую точку.
3. Модели класса «бегущей волны». Оснащаются высокочастотными приемниками и способны работать в разных частотных диапазонах.
4. «Двойной квадрат». Представляет собой приспособление направленного типа с высоким коэффициентом усиления, простотой управления и возможностью ловить Wi-Fi сигнал.
5. Цифровая антенна. Не имеет отличий от эфирного варианта и является золотой серединой между всеми перечисленными изделиями.

Чтобы понять, какую антенну выбрать для дачи, нужно учесть следующие критерии и нюансы:

Отдаленность дачной постройки от телевышки и крупных населенных пунктов.
Количество каналов, которые будут просматриваться на даче.
Специфика рельефа и местности

Важно уточнить, присутствует ли поблизости густой лес, овраги и ямы и т.д.
Сумма, которую вы готовы потратить на покупку оборудования.

Виды усилителей

В общем, усилители, призванные повышать уровень сигнала, можно разделить на два основных типа:

1. Пассивные. К ним относятся антенны различных конфигураций.
2. Активные. Представляют собой сложные электронные схемы, позволяющие из суперпозиции шумов и полезного сигнала выделить последний и восстановить его до необходимого для обработки цифровой частью уровня.

Как пример пассивных усилителей можно перечислить следующие виды антенн:

• направленные;
• штырьковые (изотропный излучатель);
• антенна Харченко;
• MIMO-антенны.

Обратите внимание! Как активное, так и пассивное оборудование не является универсальным (хотя весьма успешные попытки достичь этого имеются, например, STREET II PRO, но такое устройство стоит дорого: от 9000 рублей), для каждого случая необходимо детально оценивать начальные условия. Успех мероприятий по усилению сигнала будет зависеть от того, правильно ли подобрана частота несущей моды, диаграмма направленности, вычислены потери во время распространения радиоволны, оценена зона покрытия, надежно ли собрана конструкция волнового тракта и т. д

д.

Какие бывают приспособления

Существует три вида устройств:

1. Дециметровое. В хозяйстве чаще применяется более простая модель такого приспособления, это типа Z. Она отлично работает и качество ее сигнала не зависит от погодных условий.
2. Логопериодическое. Такое приспособление довольно просто выполнить, поскольку оно обладает идеальной согласованностью со всеми диапазонами частот. Для выполнения нет необходимости придерживаться каких-то определенных каких-то определенных габаритов, достаточно применять средние технические размеры. Ее можно применять не только в квартире, но и в загородном доме.
3. Всеволновое. Данное устройство также просто выполнить, для таких целей подойдут практически любые подручные металлические средства. Приспособление отлично ловит ТВ-сигнал и достаточно устойчиво к помехам. Если ее разместить недалеко от телевышки, то можно при его помощи смотреть и аналоговое телевидение.

Также в зависимости от места размещения, бывают комнатные и уличные приспособления. Комнатные устройства эффективны только в зоне активного сигнала, для частных построек лучше применять телеприемники. Такие устройства бывают пассивными и активными. Пассивные не нуждаются в усилении, поскольку они усиливают принимаемый сигнал за счет собственной геометрии. Активные устройства нужно оборудовать усилителем.

В данном видео рассмотрим как сделать антенну для ТВ своими руками:

https://youtube.com/watch?v=kt8u3U-Hp8g

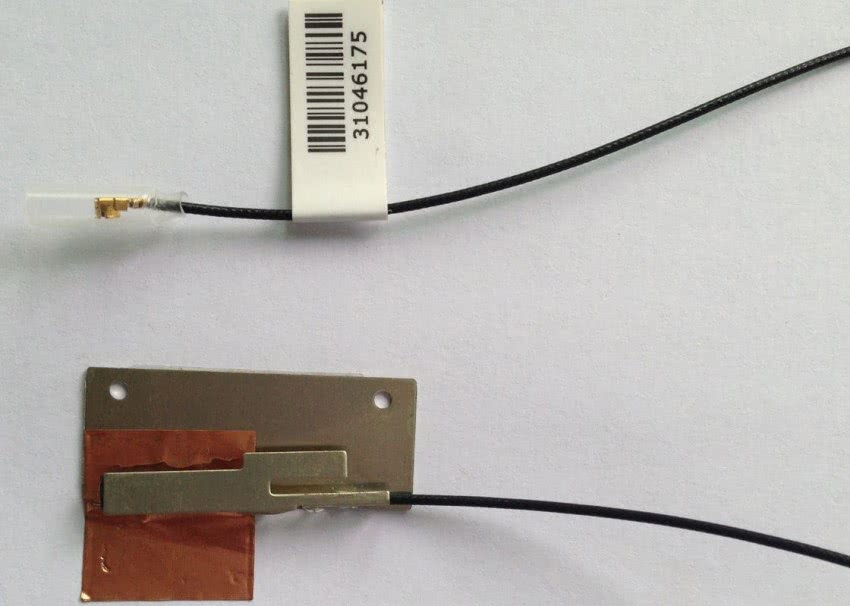

Самодельная биквадратная антенна

Первопроходцами среди самодельных излучателей биквадратного типа для распространения беспроводного сигнала были образцы еще в 2005 году. Наилучшими модификациями этих приспособлений были биквадратные, которые выдавали сигнал мощностью до 12 дБи, и биквадратные со значением этого показателя до 14 дБи.

Если брать по многофункциональности устройства, то предпочтительнее устанавливать биквадратную конструкцию. Это оборудование позволит сохранить ширину угла раскрытия сигнала при неизбежности сжимания поля излучения.

Детали для изготовления биквадратного излучателя:

• Для рефлектора пригодится фольгированный текстолит размером 12,3х12,3 см;
• Проволока медная с сечением поперечника 2,5 кв. мм;
• Коаксиальный кабель с показателем ВС 50 Ом;
• Разъем с выходом типа N для подсоединения самой антенны.

В целом, устройство будет выглядеть как соединенные углами квадраты с расположенными на одной прямой диагоналями. Посмотрев на фото wi-fi антенны, можно заметить биквадратный излучатель и заземленный рефлектор. Устройство должно верхней частью примыкать к кабелю, а нижней – примыкать к земле.

Рефлектор представляет собой кусок хорошо проводимого материала. Отлично с этой задачей справляется алюминий, сталь или жесть. В некоторых случаях проще воспользоваться компакт-диском.
