Как самостоятельно сделать мангал из газового баллона?

Содержание

Подготовительный этап перед разборкой баллона

Перед началом работ убедитесь, что все инструменты, материалы, составляющие есть в наличии.

Промытый и очищенный от остатков частиц газа баллон надо положить на ровную твердую поверхность для нанесения разметки.

Выполнение разметки

Рассмотрим пример разметки типового баллона на 50 литров с диаметром 96 см

Это значение нам важно для точного определения разметки на поверхности баллона. Делаем разметку пошагово:

  1. Делим 96 см на 4, получаем 24 см.
  2. Определяем место продольного шва.
  3. Отступаем от него 24 см в обе стороны.
  4. Проводим линию вдоль.
  5. Производим круговую разметку, делая отступ сверху и снизу по 3 см.
  6. Расстояние между продольными линиями должно быть в пределах 10 см – для удобной выкладки шампуров в дальнейшем.
  7. Для разметки крышки определяем, какую часть она должна составлять от всего объема баллона. Обычно это меньшая часть, которая составляет менее половины длины конструкции, тогда от продольного центрального шва делаем отметки вверх на 10 см, проводим продольную линию.
  8. Разметка отверстий или прорезей для притока воздуха должна быть произведена с учетом минимальной возможности их закупорки жировыми скоплениями от приготовления продуктов или золой. Отверстия должны способствовать удобному выходу продуктов сгорания и обеспечивать движение воздуха внутри агрегата.

Все места реза должны быть четко видны.

При обработке краев надо учесть герметичность конструкции, поэтому желательно, чтобы все металлические края были ровными и гладкими.

Конструктивные особенности газового баллона

В 1953 г. была утверждена конструкция баллонов для индивидуальной газификации квартир и домов. В дальнейшем были разработаны устройства, устанавливаемые не снаружи, а внутри здания.

Газовые баллоны для индивидуального использования по ГОСТ 15860-84:

1 – башмак; 2 – нижнее днище (сфера нижняя); 3 – пояс усиления; 4 – верхнее днище (сфера верхняя); 5 – место для паспорта баллона; 6 – воротник (кожух защитный); 7 – клапан; 8 – ограничительное кольцо горловины для баллонов без обечайки и с клапаном; 9 – обечайка; 10 – кольцо горловины для баллонов с обечайкой и вентилем; 11 – вентиль запорный; 12 колпак предохранительный

Для проектирования мастерам важны основные размеры, их можно найти в прилагаемой таблице 1. Пользуясь данными, можно самостоятельно проработать вид и параметры изделия, которое предполагается изготовить самостоятельно.

Таблица 1: Размеры баллонов для хранения и перевозки пропана

Значения размеров баллонов, мм Емкость баллона номинальная, л
2,5 5,0 12,0 27,0 50,0 80,0
D 200±2,5 222±+3,0 222±+3,0 299±3,0 299±3,0 299±3,0
D₁ 200±3,5 200±3,5 200±3,5 270±4,0 299±4,0 299±4,0
D₂ 155±5,0 155±5,0 155±5,0 222±5,0
D₃ 160±3,5 160±3,5 160±3,5 230±4,0
S 2,0±0,3 2,0±0,3 2,0±0,3 3,0+0,3 3,0+0,3 3,0+0,3
H 225±2,0 285±2,0 470±2,5 575±3,0 960±3,5 1400±4,0
H₁ 136±2,0 197±2,5 384±2,5 474±3,0 830±3,5 1275±4,0
Масса сжиженного газа в баллоне, кг 2,8±0,10 4,0±0,12 6,0±0,15 14,5±0,10 22,0±0,15 31,5±0,20

Из представленных данных видно, что толщина стенок у емкостей большого объема довольно солидная, она составляет 3 мм. Для устройств, где производится сжигание твердого топлива, подобные стенки будут служить довольно долго.

Остальные конструктивные изменения

В принципе, мангал из газ баллона практически готов. Остается только приварить ножки и сделать отверстия в самом баллоне для установки шампуров и подачи воздуха в зону горения угля. Начинают с отверстий для шампуров.

Одна из нанесенных продольных линий осталась не использованной. По ней необходимо нанести дополнительно метки, разделяющие равномерно линии на несколько отрезков. Длина последних 8 см. На их концах и делают сквозные отверстия диаметром 10 мм, используя дрель и сверло.

С противоположной стороны сделанного проема на приваренной стальной полосе необходимо сделать пазы под шампуры. Они должны располагаться точно напротив сделанных отверстий. Пазы делают болгаркой и отрезным диском.

Теперь надо сделать отверстия для подачи воздуха внутрь барбекющницы. Для этого от сварного шва цилиндрической части баллона в две стороны надо отложить по 10 и 20 см. По ним проводятся продольные линии, в общем их будет четыре по две с каждой стороны от шва. Они также делятся метками с расстоянием 5 см. После чего метки на двух парных линиях соединяются между собой. По ним болгаркой и отрезным диском делают сквозные прорези.

Отверстия и прорези под шампуры, прорези для воздуха в мангале из газового баллонаИсточник ar.pinterest.com

Остается заглушить отверстие, в которое вкручивался кран. Здесь просто берут пластинку толщиною 2-3 мм, которую к отверстию приваривают, обваривая сплошным швом со всех сторон.

В видео показано последовательность проводимых операций изготовления мангала из газового баллона:

Что касается ножек, то здесь огромное количество вариантов. Самый простой – ножки из стального уголка. Главное точно выбрать высоту установки газового мангала. Оптимально считается от 60 до 80 см, то есть удобный под рост взрослого человека. Хотя есть и низкие модификации.

Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. Можно приделать к ним ножки, сделать аппарат передвижным, мобильным, как показано на фото ниже.

Бабушкина швейная машинка плюс газовый баллон = «раритетный» мангал с оригинальными ножкамиИсточник ruscos.ru

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

  • на крышке;
  • сбоку, с врезкой в отверстие для крана;
  • рядом с крышкой в цилиндрической части.

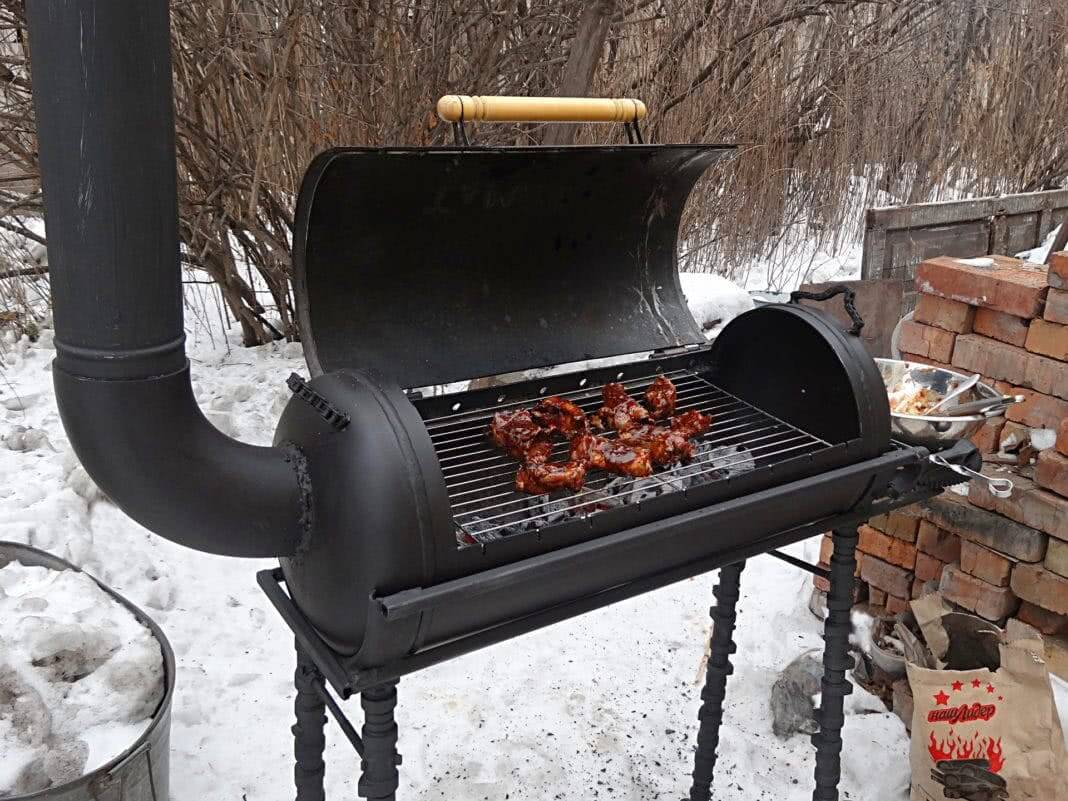

Барбекющница из газового баллона с боковым дымоходомИсточник es.decorexpro.com

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

  1. К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
  2. На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
  3. Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.

Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.

Мангал-барбекюшница из газового баллона в виде паровозаИсточник gyk.byxehog.ru.net

Из видео можно узнать, как создать мангал из газового баллона:

Заключение по теме

Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.

Инструменты необходимые для работы

Для быстрой работы необходимо приготовить соответствующий инструмент. Понадобиться набор инструментов домашнего мастера, а также несколько дополнительных вещей:

  • болгарка или шлифовальная машинка;
  • сварочный аппарат любого типа;
  • средства индивидуальной защиты, очки, перчатки;
  • металлические дверные петли в количестве от 3 до 5 штук;
  • заклепочный пистолет, заклепки;
  • зубило, молоток;
  • отвертка, гаечный разводной ключ;
  • дрель с набором сверл (обязательно наличие сверла 10-12 мм);
  • трубы для дымохода и ножек, к последним применяются материалы от неиспользуемых швейных машин.

Использование инструментов требует определенных навыков, материал газовых емкостей достаточно толстый, не каждый начинающий мастер сможет грамотно распилить, сварить металл.

Алгоритм производства подготовительных работ: правила техники безопасности

Необходимо помнить, что если даже кран баллона открыт, и из него не выходит газ, внутри остаются пары, способные вспыхнуть при резке металла болгаркой. Это значит, что нужно максимально обезопасить себя при проведении подобных работ. Для этого необходимо произвести некоторые действия.

Для начала нужно открыть кран и, убедившись, что шипение отсутствует, вывернуть его из баллона. При этом нижнюю часть (подставку) лучше зажать в тиски, что исключит прокручивание ёмкости. После того, как кран вывернут, необходимо залить в баллон обычную воду. Когда баллон будет наполнен, кран вворачивается на место. Лишь после этого можно приступать к резке.

Перед резкой нужно выкрутить кран и заполнить баллон водопроводной водой ФОТО: pochini.guru

Разметка и резка газового баллона

Сначала нужно удалить подставку. Это сделать несложно, она не проварена по кругу, а держится на нескольких точечных прихватках. После этого следует найти сварочные швы, которые расположены по кругу в верхней и нижней части баллона, а также вдоль него. Они и будут служить ориентирами.

Разметка производится следующим образом. От продольного шва отмеряют расстояние 300 мм в любую сторону и проводят прямую. Это будет линия реза. Вторая линия реза – сам продольный сварочный шов. Боковые можно и вовсе не отмечать. Достаточно будет поперечных сварочных швов. В итоге должно получиться отверстие, размером 300×920 мм. Вырезанная часть подойдёт для изготовления крышки (при условии, что мангал будет использоваться для барбекю). Если от него будет требоваться только приготовление обычного шашлыка, то крышка и вовсе не потребуется, как и монтаж дымохода.

Примерная разметка газового баллона с размерами ФОТО: metmastanki.ru

Однако лучше, если крышка будет сделана. Много усилий её изготовление не потребует, а функциональности готовому изделию добавит.

Монтаж крышки мангала

Для того чтобы крышка не проваливалась внутрь мангала, необходимо приварить полосу металла по длине баллона в том месте, где край будет соприкасаться с корпусом. После этого, на заднюю часть прорези, как и крышки, привариваются обычные дверные или оконные петли. На внешнюю часть приваривается ручка. Лучше, если она будет деревянной, фиксирующейся на металлических кронштейнах.

Следует продумать и то, чтобы крышка не откидывалась назад полностью. В этом поможет велосипедная цепь, приваренная одним концом к крышке, а одним к корпусу.

Вот такую цепочку можно использовать в качестве ограничителя ФОТО: youtube.com

Особенности дополнительных элементов корпуса мангала

В самом корпусе, на необходимом расстоянии друг от друга со стороны петель крышки сверлятся отверстия, диаметром чуть больше ширины шампура. С обратной стороны выпиленного проёма (в зеркальном отражении к отверстиям) делаются прорези при помощи болгарки. Получается, что шампур встаёт ровно в прорезь, при этом другой его конец легко вращается в отверстии. Если шпажку продвинуть вперёд, то она будет вращаться благодаря закрученной части.

Изготовление ножек или подставки

Здесь может использоваться 2 варианта. Ножки можно сделать съёмными, а можно приварить их к мангалу. Наверное, не стоит слишком подробно останавливаться на этом моменте. Единственное, снизу стоит приварить площадку для размещения сухого топлива. Она будет играть ещё и роль ребра жёсткости, не позволяя мангалу качаться.

Ножки можно сделать съёмными или стационарными ФОТО: drive2.ru

Статья по теме:

Достоинства и недостатки мангала из баллона

Мангалы изготавливаются из пропановых или кислородных баллонов, имеющих высокое качество металла. Они характеризуются солидными стандартными размерами, правильной геометрической формой, хорошей вместительностью, возможностью расположить большое количество шампуров. Высота конструкции может быть отрегулирована под рост хозяина, чего нельзя получить от заводских моделей. Это даст возможность человеку не сгибаться при приготовлении мяса, а стоять ровно.

Опытным мастерам под силу изготовить мангал, воплощающий любой образ

Опытные умельцы могут, использовав собственную фантазию, применив сварку, арматуру и металл, создать необычные изделия, которые станут оригинальным украшением экстерьера загородного дома или дачи, что наглядно доказывают фото мангалов из баллона.

Конструкция такого изделия проста в изготовлении. Достаточно внимательно изучить чертеж мангала своими руками из баллона и при наличии минимальных навыков создать конструкцию. Такой вариант является самым бюджетным. Ведь изделие изготавливается из старого непригодного баллона, поэтому основа конструкции будет бесплатной. Оценить, сколько стоит мангал, изготовленный собственными руками, можно исходя из стоимости дополнительных составляющих элементов конструкции.

Поскольку газовый баллон имеет толстые стенки, готовая конструкция будет способна выдержать большое давление и высокую температуру без риска деформации изделия. Поэтому срок эксплуатации мангала увеличивается. К тому же днище не прогорает при длительном контакте с открытым огнем, а значит, после приготовления блюд нет надобности в заполнении изделия водой. Если сделать мангал с откидной крышкой, его можно оставить на улице, не опасаясь негативного воздействия атмосферных осадков. Кроме этого, мангал с крышкой можно использовать в качестве домашней коптильни.

Мангал в виде паровоза смотрится довольно необычно

Конструкцию можно укомплектовать дополнительными элементами, что увеличит ее функциональность. Мангал из баллона легко транспортируется и устанавливается на другое место.

Из недостатков можно выделить следующие:

  • из-за больших габаритов конструкция может не вписаться в интерьер маленького дворика;
  • мангал обладает значительным весом, поэтому для его перемещения понадобится два человека;
  • конструкция имеет ограниченное место для поленьев, поэтому в качестве сырья лучше использовать уголь.

Это даст возможность не ждать слишком долго, пока прогорят дрова и освободится достаточное пространство под размещение шампуров.

https://youtube.com/watch?v=mWSDGEP5Epw

Мангал-коптильня

Основное отличие коптильни — герметичность. Делается мангал-коптильня точно так же, как описано выше, но к конструкции добавляют топку. Для этого спиливают половину днища — это место для топки. Саму топку делают из листового железа или любого другого подходящего материала.

Мангал-коптильня из двух баллонов разного размера

Некоторые умельцы делают топку из баллонов поменьше. Готовую топку приваривают к мангалу и получают необходимую конструкцию. Обязательным элементом коптильни является дымоход. Готовый дымоход можно приобрести в магазине, а можно изготовить самостоятельно.

К копчению можно приступать уже после того, как будет произведена прокалка мангала дровами. Если запах газа впитался в баллон очень сильно, то придется протопить мангал несколько раз, до тех пор, пока запах не исчезнет окончательно.

Не забывайте, что для коптильни необходим дымоход

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

  • Кирпичная беседка.
  • Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Как самому сделать коптильню холодного копчения из газового баллона

Коптильня из кислородного баллона своими руками для холодного копчения устроена сложнее, чем для горячего. Дым вырабатывается в отдельной емкости и поступает по дымоходу, прикрепленному к нижней части устройства.

Если дым получается в печке-буржуйке, он поступает с помощью естественной тяги. Коптильную камеру необходимо расположить выше печи. Диаметр трубы должен быть 150 мм.

Если используется дымогенератор, достаточно установить трубу диаметром 30 мм. Такое устройство можно поместить в общую конструкцию.

Пошаговая инструкция монтажа коптилки из газового баллона для холодного копчения:

Вначале баллон аккуратно переворачивают вверх дном и выпускают газ. Затем спиливают горловину, убирают вентиль. После тщательного осмотра емкости ее хорошо промывают водой

При спиливании верха баллона важно действовать аккуратно, время от времени место спила поливая водой, во избежание появления искры и возгорания

Баллон переворачивают набок и делают пометки по всей длине, отступая от краев не меньше 10 см. Это будут дверки

Специальной машинкой вырезают отверстие, но не до конца. Вначале дверцу немного отгибают, затем приваривают петли. И только после этого осуществляют окончательное выпиливание дверцы.

Места для петель перед их установкой хорошо очищают с помощью ершика по металлу. Если нет сварки, петли можно закрепить с помощью болтов. Петли рекомендуется приваривать сваркой для безопасного и удобного использования устройства

Сбоку спиленного баллона приваривают колено, в которое помещают трубу. К ней прикрепляют заслонку для регуляции выхода дыма. Дымоход с заслонкой служат регуляторами тяги

С другой стороны баллона вырезают проем, через который дым поступает из топки в коптильню. Также такое отверстие может служить для регуляции тяги. Чтобы ее увеличить, в боковой части мангала просверливают несколько дырок.

Внутри будущей коптильни устанавливают перекладину. Перекладина позволяет коптить продукты в подвешенном виде

Чтобы жир собирался в одном месте, дно коптильни покрывают металлическим листом. Изготавливают решетку. Ко дну коптильни приваривают устойчивые ножки. Решетку для продуктов изготавливают из тонких металлических прутиков

Чтобы копчение происходило с помощью дыма, изготавливают топку из газового баллона меньшего размера. В таком баллоне вырезают одно отверстие для опилок, а второе – для поддувала. Между поддувалом и топкой располагают колосник. Между коптильней и топкой рекомендуется установить длинную трубу во избежание попадания в устройство открытого огня. Такое сооружение позволит коптить продукты холодным способом. Горячий дым, проходя длинную трубу, будет охлаждаться к нужной температуре копчения. Благодаря длинной трубе дым охлаждается – происходит холодное копчение

Финальная обработка конструкции

Завершающей работой при изготовлении гриля будет покраска изделия. Это поможет уберечь его от ржавчины и придаст приятный внешний вид. Выбор термостойких красок, подходящих для окрашивания жаровни, достаточно широк.

Можно использовать краску, предназначенную для глушителей. Она очень хорошо держится на металле, и не теряет свои качества при сильном нагревании. Недостатком такого покрытия являются высокая стоимость и сложная технология использования.

Готовый гриль из газового баллона

Покрасить гриль можно специальной краской для печей и каминов. Минусы у нее такие же, как и предыдущей.

Самым дешевым вариантом будет покраска жаровни составами на основе битумных смол. Например, кузбасс-лаком.

Самым удобным вариантом будет использование жаропрочной краски в баллончиках, так как ложится она ровнее и не стекает.

Виды краски:

  • Оксидированная. Защитит металл от ржавчины и коррозии.
  • Порошковая. Рекомендуется использовать только в том случае, если есть возможность после покраски обработать поверхности при помощи обжига.
  • Кремнийорганическая эмаль. Самый оптимальный вариант для покраски гриля, так как выдерживает нагревание до 600°C.

Технология покраски:

  1. отшлифовать наружную поверхность жаровни при помощи крупнозернистой наждачной бумаги;
  2. обезжирить металл уайт-спиритом или растворителем;
  3. нанести первый слой краски;
  4. дать ему высохнуть не менее 12 часов (10 минут для краски из баллончика);
  5. таким же способом нанести еще 3-4 слоя.

Перед окрашиванием нужно принять меры предосторожности – надеть защитные очки, респиратор и резиновые перчатки.

Для защиты мангала от появления ржавчины можно воспользоваться народным методом обработки. Для этого нужно сделать следующее:

  1. сделать 5% раствор серной кислоты;
  2. обработать им все поверхности;
  3. сделать крепкий мыльный раствор;
  4. прокипятить в нем гриль;
  5. завершающим этапом будет кипячение конструкции в растворе каустической соды.

Этот способ поможет защитить металл от коррозии и ржавчины на длительное время.
