Как правильно выбрать ультрафиолетовый фонарь и инструкция как сделать уф фонарик самому

Способ 3: фонарик смартфона или планшета (adsbygoogle = window.adsbygoogle || []).push({});

Из светодиодной вспышки-фонарика, которая есть на вашем смартфоне или планшете, реально сделать ультрафиолетовую! Точнее, ее подобие. Как в способе, указанном выше. Притом в этом случае вы не только сможете светить волшебным фиолетовым светом. Если подобный самодельный светофильтр установить на объектив камеры устройства, то реально заснять поистине фантастические кадры!

Как сделать ультрафиолетовый фильтр? Вышеописанным способом. Наклеивая на объектив кусочки скотча, которые поочередно прокрашиваются синим и фиолетовым маркером. Всего 4 слоя. Синий, фиолетовый, синий, фиолетовый. Заключительный, пятый, — прозрачный. Наклеивается, чтобы не стерся верхний, нарисованный маркером.

Таким образом, вы можете самостоятельно сделать собственный ультрафиолетовый фонарик из обычного. Подобие УФ-излучения реально получить с помощью светофильтра, который сотворяется из обычного скотча или пищевой пленки. Можно также поэкспериментировать с объективом или вспышкой гаджета. Не забывайте и о безопасности, своей и окружающих, — не светите УФ-фонариком в глаза!

Популярные производители

Существует множество производителей, которые специализируются на УФ-фонарях. Наиболее популярными брендами являются:

  1. Olight. Продукция этой фирмы отличается высоким качеством сборки, долговечностью. Изделия имеют несколько режимов, защищены надежным металлическим корпусом. Единственный недостаток продукции бренда — высокая стоимость.

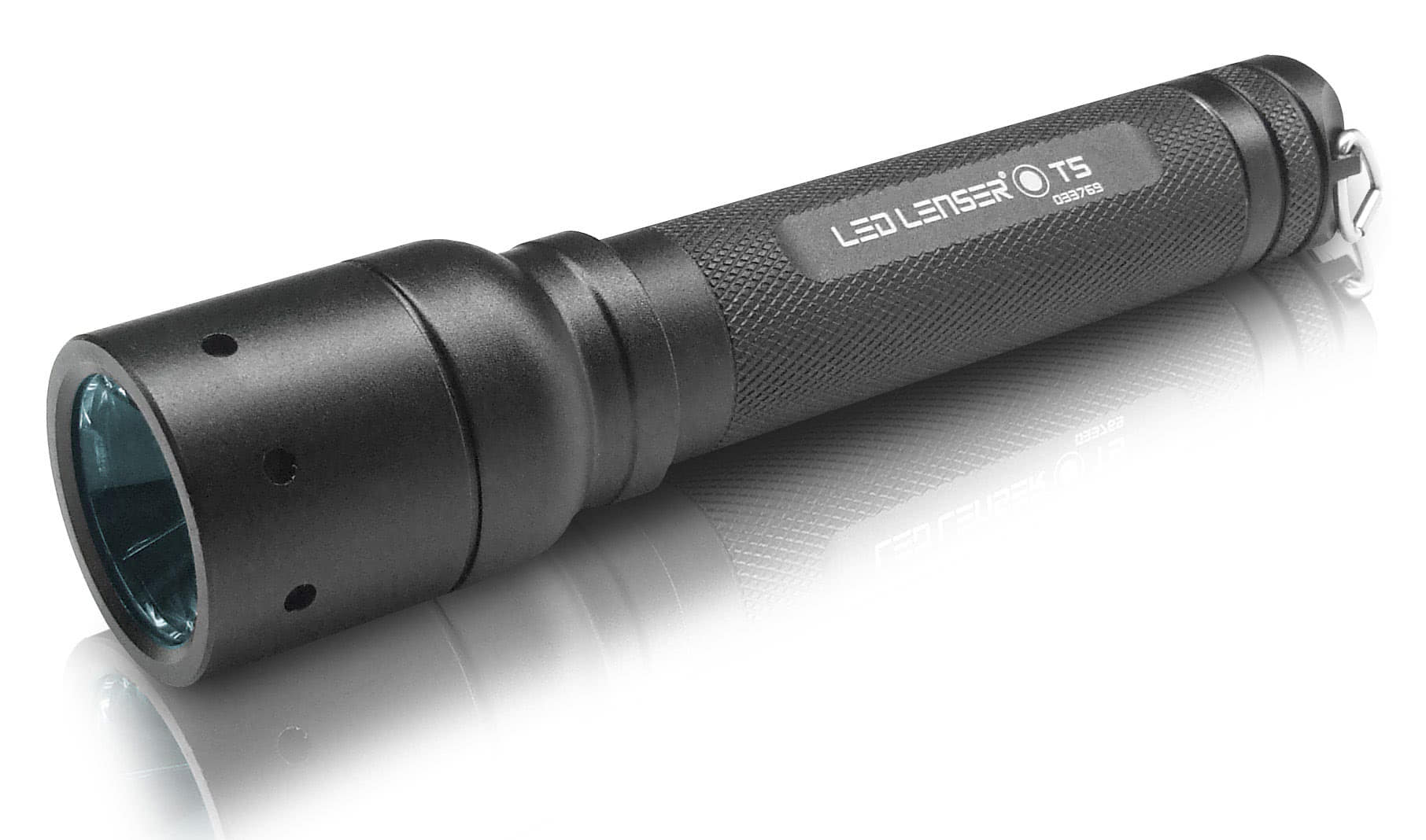

  2. LED Lenser. Немецкая фирма, выпускающая качественные устройства по доступной стоимости. Визитной карточкой бренда считаются компактные модели с большой мощностью. Несмотря на это, LED Lenser предлагает обширный выбор фонариков разной направленности.

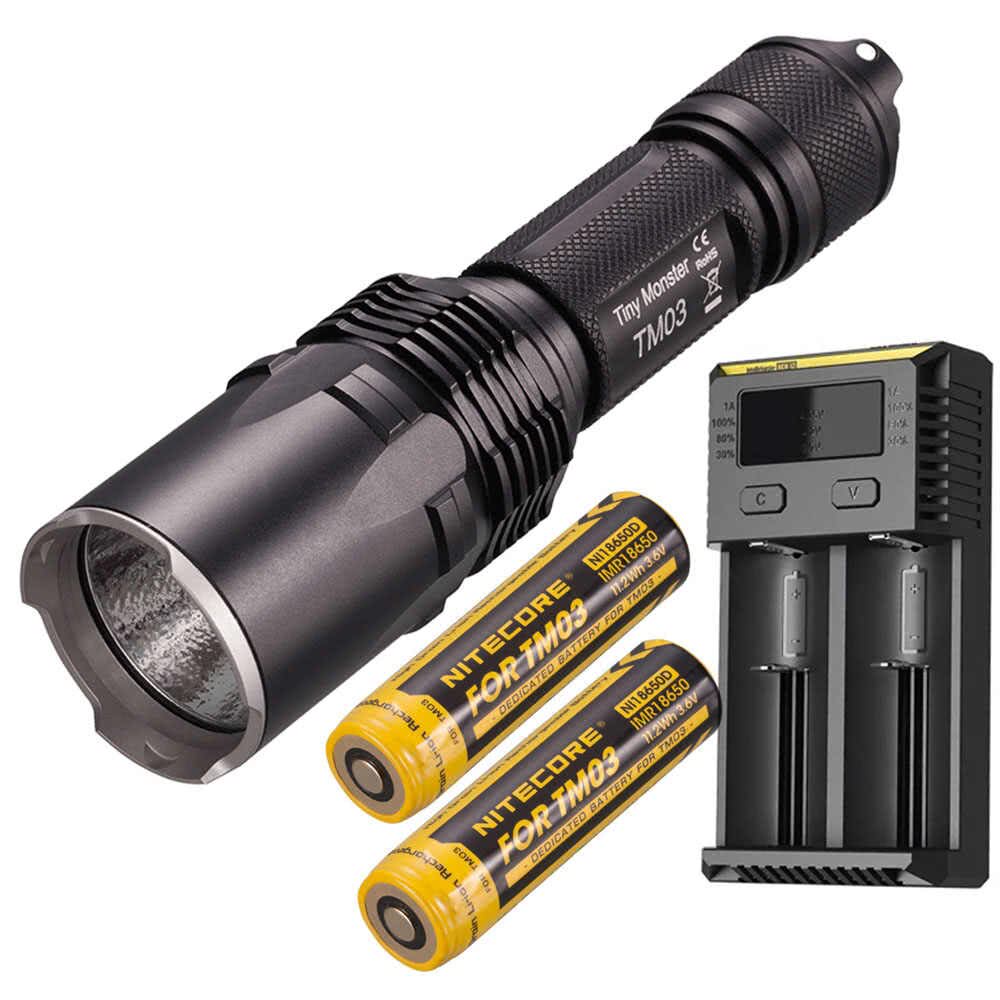

  3. Nitecore. Азиатский производитель, который отличается не только многообразием и высоким качеством УФ-продукции, но и имеет множество международных наград. Компания старается удивить новыми решениями, не боясь экспериментировать. Некоторые модели фонарей безопасно использовать в экстремальных условиях. Nitecore — это качество в комплексе с универсальностью.

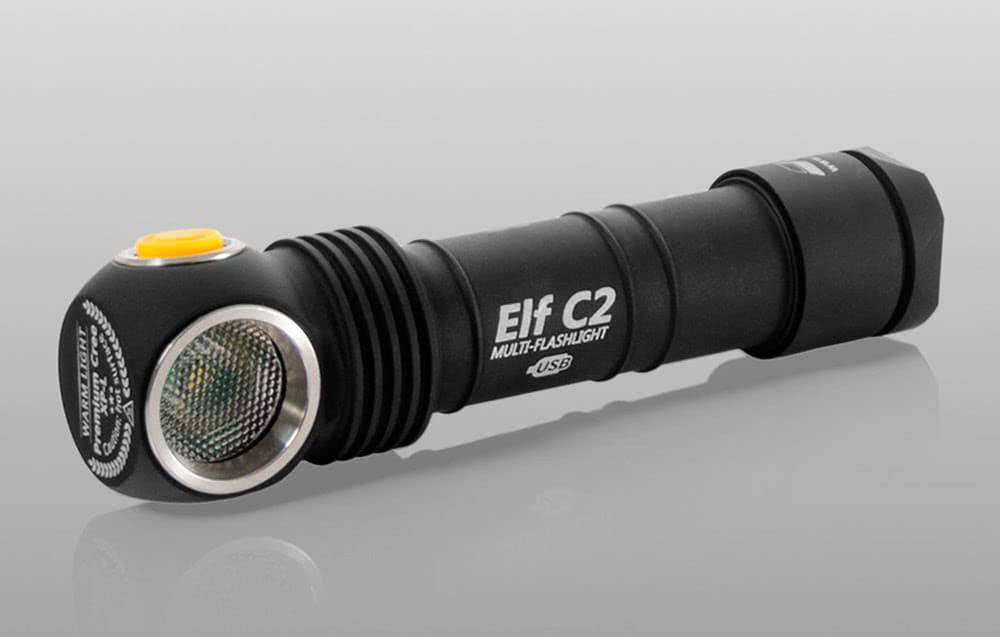

  4. ArmyTek. Под этим брендом выпускаются удобные в применении, эффективные фонари высокого качества. Отличный выбор, особенно учитывая демократичную стоимость. Продукция отличается прочностью, устойчивостью к любым механическим повреждениям. В процессе эксплуатации устройства не подведут.

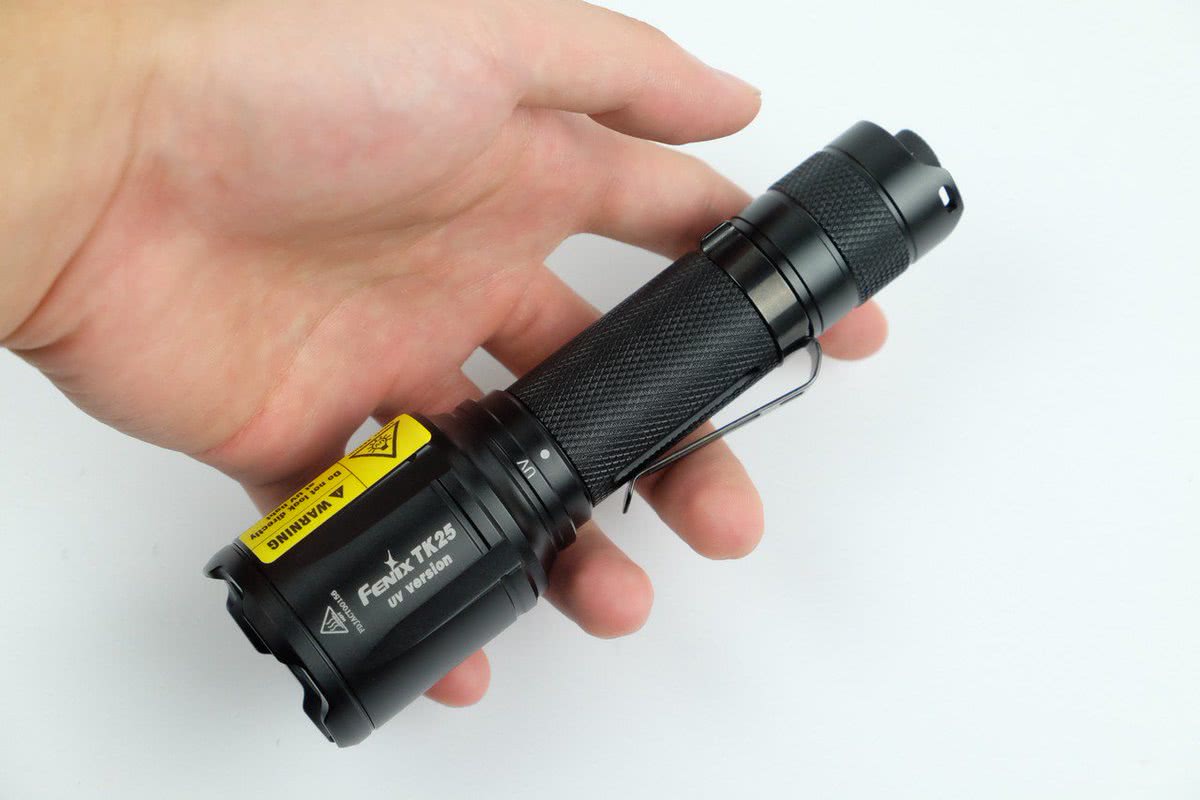

  5. Fenix. Китайская фирма, которая стала популярна по всему миру благодаря качественной, долговечной продукции. Компания производит как миниатюрные УФ-фонари в виде брелоков, так и мощные габаритные агрегаты. Несмотря на все преимущества, многие потребители делают выбор в пользу американских брендов из-за высокой стоимости продукции Fenix.

Ультрафиолетовый фонарик — не только занимательная игрушка, но и очень полезная вещь в бытовых условиях. Если планируется использовать данный прибор на природе, лучше отдавать предпочтение водонепроницаемым моделям

Также следует обращать внимание на спектр излучения — чем он ниже, тем дороже светодиоды. Еще одним важным критерием является длина УФ-волны — чем этот показатель больше, тем мощнее устройство

Окончательный выбор зависит от потребностей потребителя и его финансовых возможностей.

FenixArmyTekLED LenserOlightNitecore

Способ 2: подобие ультрафиолетового излучения

Чтобы сделать настоящий фонарь с УФ-диодами, нужно обладать рядом соответствующих умений. Например, уметь обращаться с паяльником. Но как сделать ультрафиолетовый фонарик по более простой схеме? Можно сотворить подобие УФ-свечения.

Для этого вам будет нужно следующее:

  • Обычный светодиодный фонарь.
  • Фиолетовый маркер или фломастер.
  • Синий маркер или фломастер.
  • Ножницы.
  • Прозрачная широкая клейкая лента.

На всю процедуру уйдет не более нескольких минут. Приступим:

  1. По диаметру защитного стекла фонаря нужно вырезать кусок скотча.
  2. Аккуратно приклейте его к поверхности стекла.
  3. Ту часть клейкой ленты, через которую будет проходить свет от фонаря, тщательно закрасьте синим маркером.
  4. Готово? Теперь вырезаем еще один кусочек скотча по диаметру защитного стекла.
  5. Его аккуратно наклеиваем сверху на синий участок.
  6. Этот слой мы закрашиваем уже фиолетовым светом.
  7. Затем нам нужно наклеить еще два слоя клейкой ленты. Первый закрашивается синим маркером, а второй — снова фиолетовым. Не спутайте это чередование цветов.
  8. Заключительный слой скотча — прозрачный. Он нужен для того, чтобы в процессе эксплуатации не стерся верхний фиолетовый.

Кстати, вместо скотча, который затем будет затруднительно без следов отклеить от стекла фонарика, можно использовать пищевую пленку. Ее также стоит по слоям прокрашивать синим и фиолетовым фломастером. А фиксировать кусочки пленки на фонаре можно обычной узкой резинкой для волос.

Таким образом мы воссоздали светофильтр, который поможет получить свечение, схожее с ультрафиолетовым. А справиться с такой процедурой сможет даже ребенок! Осталось протестировать изобретение в затемненном месте.

Доработка готового светодиодного фонаря

В некоторых случаях проще купить недорогой готовый фонарик на светодиодах и с помощью небольших усовершенствований сделать более совершенную модель.

Например, в устройстве HG-528 HUAGE и подобных ему по схемным решением фонарях, часто выходят из строя диоды EL1-EL5. Проблема возникает из-за того, что хозяева часто забывают отключить полупроводниковые элементы при зарядке от сети.

Свой фонарик можно переделать так, что произвести зарядку будет невозможно, если не изменить положение переключателя SA1 так, чтобы отключить светодиоды. Кроме этого, недолговечные аккумуляторы этих устройств можно заменить на более энергоемкие литий-ионные приборы от мобильных телефонов. Для чего из фонаря удаляются выпрямительные диоды VD1-VD4 и фильтр, состоящий из емкости С1 и двух резисторов R1, R2.

На освободившееся место размещают после небольшого выпиливания пластиковых деталей корпуса аккумулятор от сотового. Последний медным проводом соединяется со схемой прибора.

У Lentel GL01 светодиодного аккумуляторного фонаря разработчиками допущена ошибка в электрической схеме, которая также приводит к выходу из строя устройство, если она включена на зарядку при не отключенных светодиодах. К тому же, параллельно включены 7 диодов, что является причиной неравномерности тока, протекающего через них во время работы фонарика за счет отличающихся вольт-амперных характеристик полупроводниковых элементов. Это приводит к частому перегоранию как самих светодиодов, так и резистора R4.

Если отдельные резисторы (45 – 55 Ом) включить с каждым светодиодом последовательно, и резистор R4 убрать из цепи, то величины токов выровняются. Чтобы исключить во время зарядки аккумулятора попадание напряжения на светодиоды зарядного устройства, нужно HL1 (индикатор) подключить к первому выводу SA1.

Как сделать УФ-фонарь в домашних условиях

Если у вас есть обычный светодиодный фонарь, в котором перегорели led элементы, его можно превратить в ультрафиолетовый инструмент. Для этого нам понадобится:

  • корпус от обычного фонаря;
  • ультрафиолетовые led элементы. Они продаются в хозяйственных, крупных строительных или магазинах электроники.

Цоколи вхождения обычных излучателей и УФ-деталей должны совпадать. Иначе вставить и правильно их закрепить не получится.

Последовательность действий:

  • выверните стеклянную линзу;
  • удалите перегоревшие led излучатели;
  • установите и припаяйте УФ-светодиоды;
  • верните линзу, и закрепите ее на прежнем месте;
  • вставьте элементы питания на место, и включите устройство.

Если ультрафиолетовый фонарь не работает, попробуйте разобрать и снова провести сборку.

Рекомендуем посмотреть видео-инструкцию:

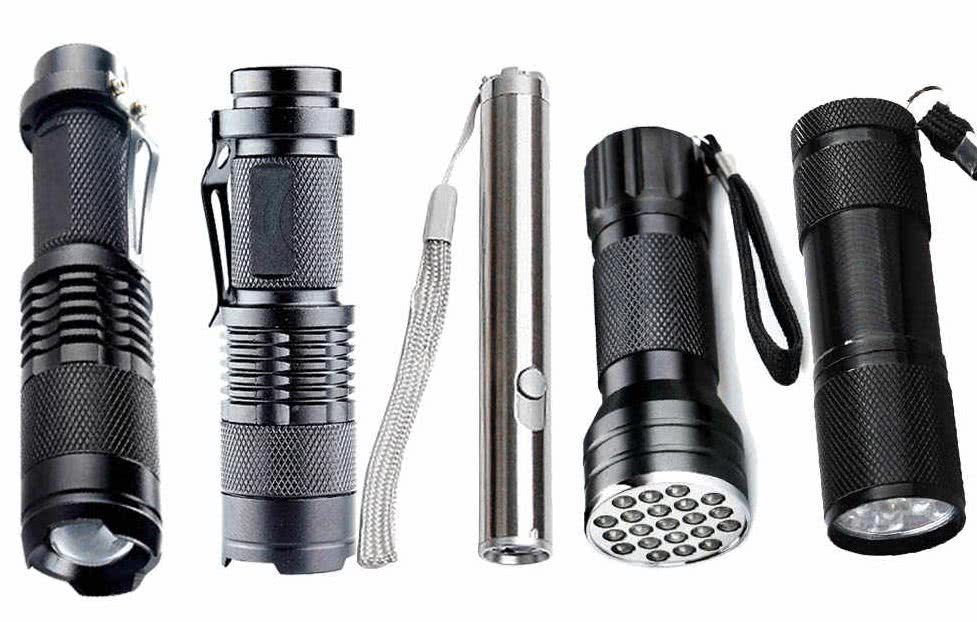

Разновидности

По внешнему виду и размеру

Изделия бывают разной формы и размера, выбираются в соответствии с необходимым функционалом. Чаще используются следующие варианты:

  • небольшие налобные фонари;

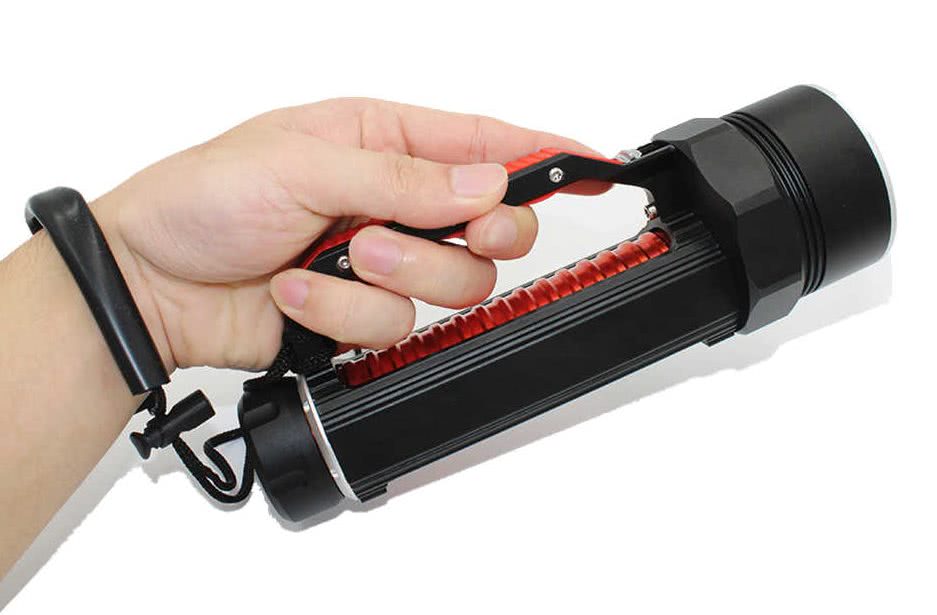

  • миниатюрные подводные конструкции для дайвинга, подводной охоты;
  • карманные фонари — стандартный и самый распространенный вариант;
  • брелоки — миниатюрные по размеру, имеют слабую эффективность, подходят для применения в быту;
  • линзовые — дают возможность регулировать ширину луча;

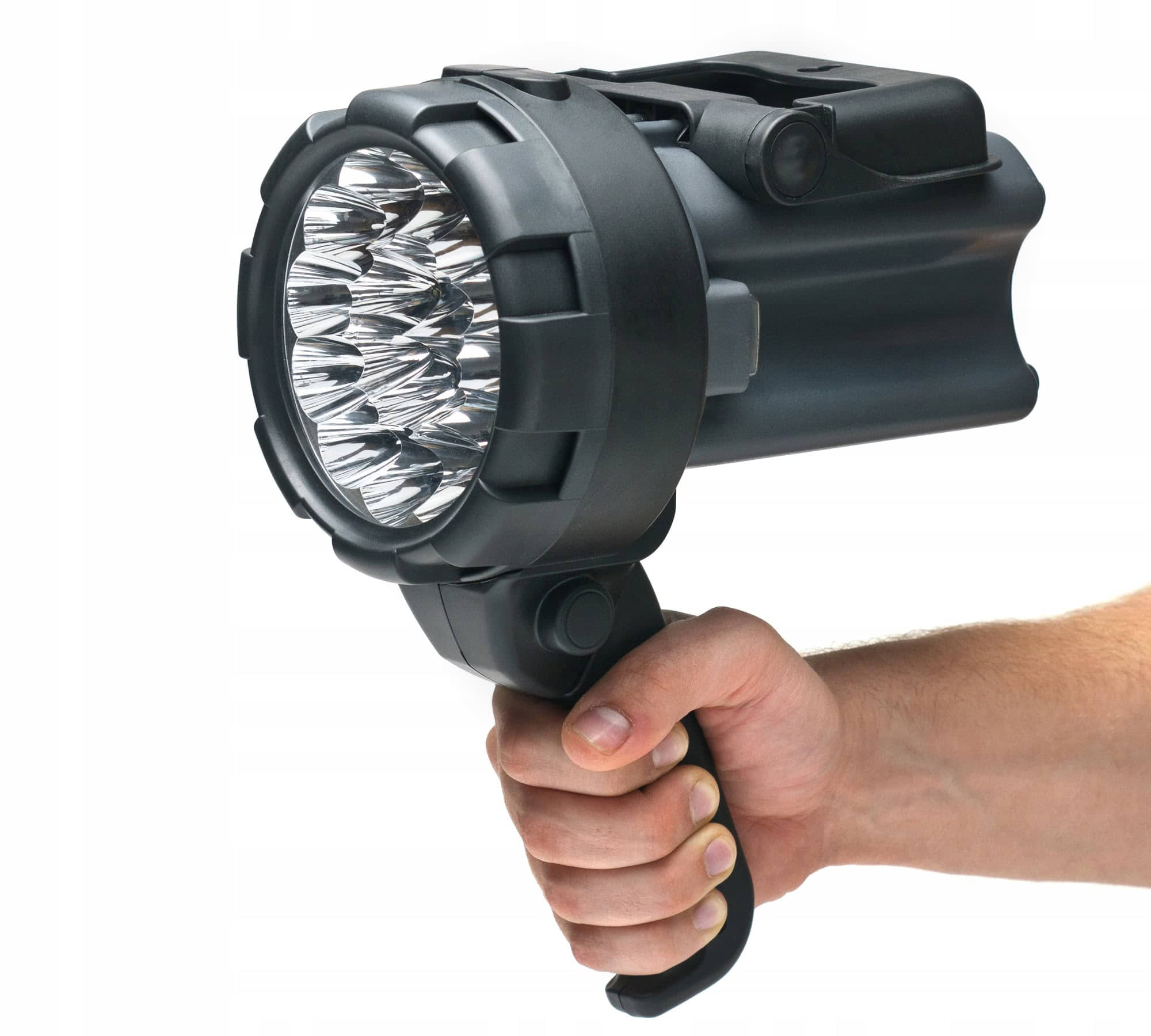

  • полноценные прожекторы — используются в концертных залах и ночных клубах;
  • комбинированные — применяется несколько светодиодов, которые можно переключать.

БрелокиЛинзовыйКарманныйНалобныйДля дайвингаКомбинированныйПрожектор

По длине ультрафиолетовой волны

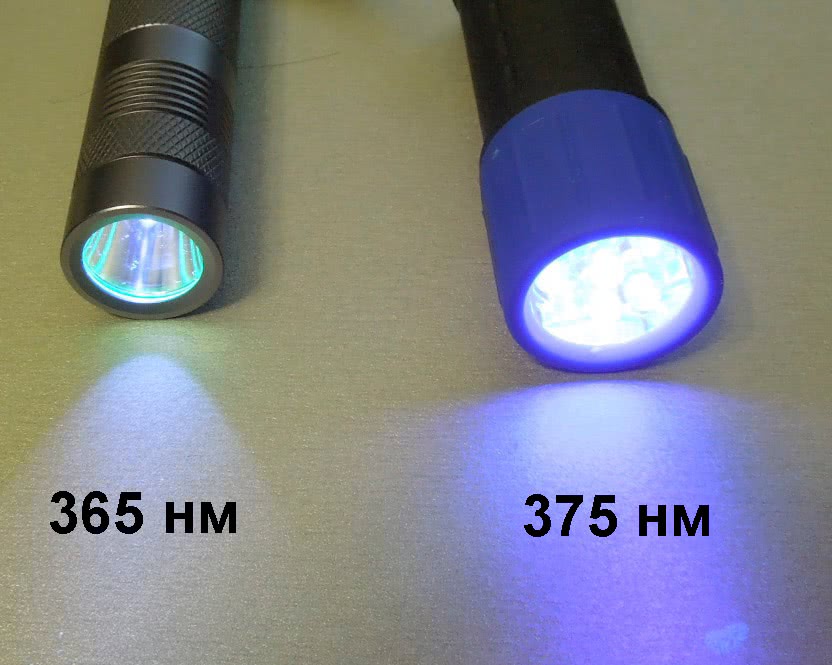

Длина волны — один из главных признаков, по которому делятся УФ-фонарики. Разновидности устройств:

  1. Устройства с длиной волны 365 нанометров. Универсальный вариант, хорошо справляющийся с множеством функций. С их помощью получится проверять банкноты на подлинность, проводить криминалистические исследования, промышленную дефектоскопию. Такие фонари имеют наибольшую стоимость, поскольку источник света для них — УФ-светодиоды (самые дорогие).
  2. Приборы с длиной волны 395–400 нанометров. Применяются в геологии и спелеологии для нахождения алмазов, янтаря, других ценных минералов и камней. Также они помогают идентифицировать биологические жидкости, невидимые невооруженным глазом надписи.
  3. Фонари с длиной волны 375–385 нанометров. Это промежуточный тип, который эффективно справляется с большинством свойственных ему задач.

По типу используемых элементов питания и количеству светодиодов

По типу используемых элементов питания УФ-фонари могут быть:

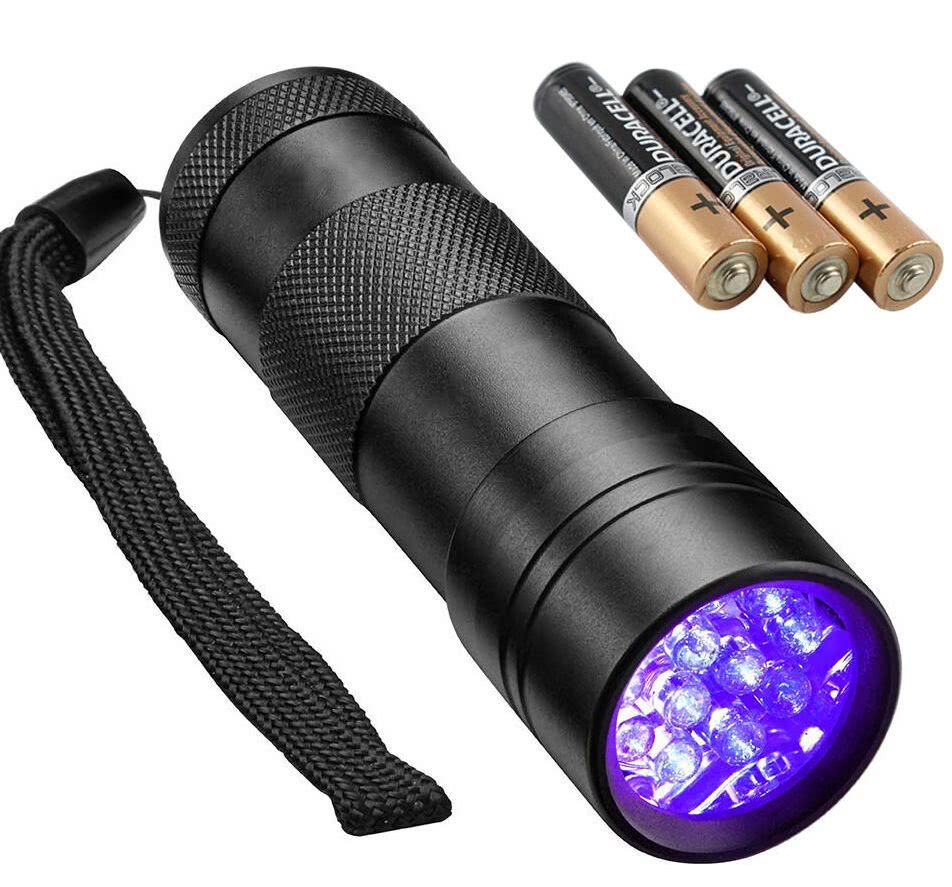

  • на батарейках;
  • на аккумуляторах;

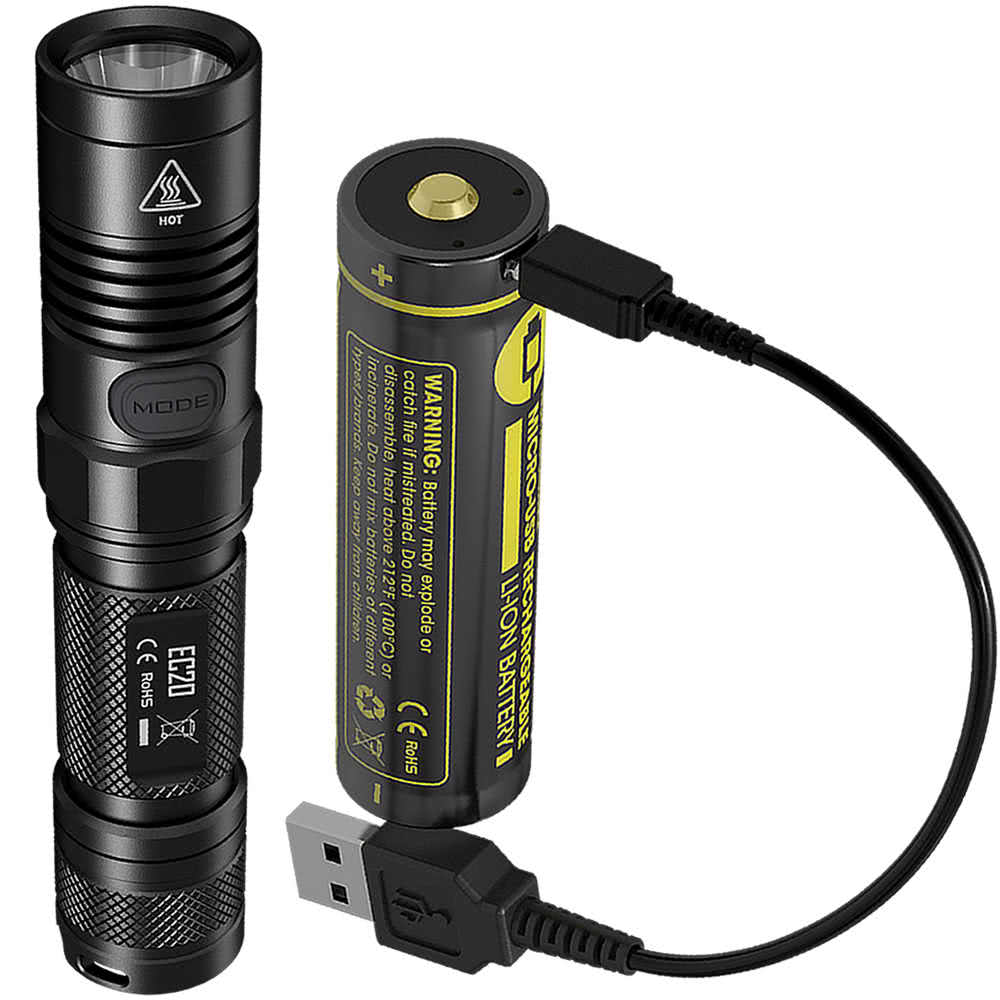

  • с возможностью зарядки батареи через USB-порт.

По количеству светодиодов устройства подразделяются на однодиодные и многодиодные. От количества элементов зависит мощность излучаемого света: чем их больше, тем прибор сильнее работает.

Количество светодиодов в фонаре может быть разнымЗарядка через USBБатарейкиАккумуляторы

Для чего он нужен

Наше зрение улавливает не весь диапазон светового излучения. Многое остается скрыто от наших глаз. Например, флуоресцентная краска. Ее следы невозможно разглядеть без ультрафиолета.

Для чего еще можно использовать УФ-фонарик:

  • Определение подлинности денежных знаков.
  • При геоизысканиях ультрафиолетовым фонарем обнаруживают вкрапления янтаря и других ценных пород.
  • Поиск скрытых маркировок и меток. Если воспользоваться специальными маркерами, можно обмениваться информацией, которую больше никто не увидит.
  • Обеззараживание предметов.
  • Биологические вещества (слюна, пот, сперма) становятся легко заметны в свете УФ-фонаря. Это применяют криминалисты при осмотре мест преступления.
  • УФ-излучение поглощается кровью и она становиться более заметна на темном фоне. Так охотники выслеживают подраненную дичь.
  • Маникюр с гель-лаком сохнет под УФ-спектром за 20–30 сек.
  • При ремонте оборудования, жидкости в агрегатах подсвечивают люминесцентным пигментом, чтобы с помощью УФ-света определить места протекания.
  • Поиск насекомых на одежде, постельном белье.

Применение фонарика для развлечений ограничивается только фантазией. Детский праздник будет веселей, если разукрасите лица специальной краской и в темноте включите ультрафиолетовый свет. Можно этой же краской разрисовать стены детской комнаты и ночью включать ночник.

Фонарик нельзя направлять в глаза!

Применение для проверки денег

Конечно, в быту основное применение ультрафиолетовый фонарь нашел в проверке бумажных денежных знаков на подлинность. Для защиты от подделок в поверхность бумаги купюр внедрены волокна, которые светятся при ультрафиолете. Кроме волокон, на бумажные деньги нанесены маркировочные полосы, метки и рисунки. Чтобы их увидеть, нужно направить на банкноту фонарик с ультрафиолетовым светом.

Не все устройства могут справиться с определением подлинности банкноты. Длина световой волны прибора для проверки денег, должна быть не больше 365 нм. Другой спектр не просвечивает все знаки УФ-защиты купюр.

Лучшие производители

  1. Ультрафиолетовый светодиодный фонарь 5Вт Топсон. Компактный ручной прибор с алюминиевым корпусом. Длина волны излучения 365 и 395 нм. Устройство имеет регулятор масштаба подсветки, держатель для ремня выдерживает повышенную влажность. Может применяться для проверки банкнот, поиска полезных минералов, выявления биологических следов, полимеризации гель – лаков и клеев.
  2. Фонарик УФ S08 – мощный светодиодный инструмент в комплекте имеет аккумуляторный элемент питания и зарядку. Полностью просвечивает маркеры на купюрах, показывает протечки фреона, тосола. С его помощью можно искать янтарь и следы биологических веществ.
  3. Фонарь – брелок с карабином Эра ER – В27. Маленький светодиодный прибор для карманного ношения. Имеет небольшую мощность, зато облегченный пластиковый корпус позволяет удобно крепиться на ключах. Время работы лампы до 100 000 часов. Применяется для проверки денег. Вес 18 гр.
  4. Водонепроницаемый ультрафиолетовый фонарь для дайвинга, подводной охоты, рыбалки. Мощный инструмент для подводной подсветки. Дальность луча в зависимости от прозрачности воды до 100 м. Есть крепление для ношения на поясе. Размер устройства 20 см.

Проверка работоспособности УФ-лампы

Перед тем, как проверить работоспособность устройства, следует выполнить следующие действия:

  1. осмотреть его внешние поверхности;
  2. ознакомится с инструкцией к нему;
  3. разобраться с работой дополнительного оборудования, которое может понадобиться для контроля исправности УФ-облучателя.

Внешняя проверка любой ультрафиолетовой лампы поможет выявить следующее:

  1. механические повреждения, способные повлиять на нормальную работу устройства;
  2. имеются ли в наличии и насколько качественно закреплены шнуры, вилки, разъемы, сенсорные панели, кнопки и прочее;
  3. нет ли отсоединившихся либо плохо закрепленных составных частей;
  4. исправность элементов крепежа.

Выполняя проверку, ремонт либо любые другие работы с УФ-облучателем, следует придерживаться всех соответствующих правил безопасности.

К отдельным элементам конструкции прибора применяются следующие требования:

  • шнур не должен иметь разрывов поверхностного покрытия, сквозь которые были бы видны жилы, проводящие электрический ток;
  • штыри вилки, которая вставляется в сетевую розетку должны быть ровными;
  • крепления прибора без трещин и прочих видимых механических дефектов;
  • подставка без люфтов, а ее колеса вращаются легко, закусы при этом не происходят.

КИП, которые используются для контроля работоспособности излучателя, обязательно предварительно аттестуются. Если любое из этих правил не выполняется, значит необходим ремонт или замена ультрафиолетовой лампы, к эксплуатации, даже кратковременной ее допускать запрещено.

Прочие советы

  1. Если захочется сделать что-то еще более практичное, можно смастерить двухрежимный прибор. Понадобится между стандартными светодиодами вставить УФ-диоды. Цепь перенастраивают на двухрежимную работу. Стоит учесть, что УФ-диод выбирают не только по размерам предустановленных. Так, если нужно добиться УФ-излучения, а не просто потока фиолетового света, потребуется приобрести те элементы, которые работают в диапазоне UV-A.
  2. Вместо клейкой ленты, которую сложно снять так, чтобы не оставались липкие следы, подойдет пищевая пленка. Ее точно так же наносят слоями, а поверхность прокрашивают фломастерами. Зафиксировать пленку можно резинкой.

Такими нехитрыми способами можно сделать лампу в домашних условиях. И для этого не потребуется покупать профессиональное оборудование: достаточно подручных средств и УФ-элементов. Когда все будет готово, стоит помнить о правилах безопасности и помнить, что УФ-фонарик нельзя направлять в глаза.

Как самостоятельно сделать фонарик UV-спектра

Самый простой способ сделать УФ-светильник – взять светодиодный фонарь видимого света и заменить излучающие элементы на ультрафиолетовые. Купить их можно в магазине радиодеталей или в интернете

Обратить внимание надо на два важных параметра: рабочее напряжение и максимальный прямой ток. Для некоторых распространенных типов LED эти характеристики приведены в таблице:

Тип светодиода BL-L189VC GNL-3014VC BL-L522VC SMD 3528 SMD 1206
U раб, В 3,8 3,5 3,8 3,6 3,6
I пр, мА 30 20 20 60 20

По напряжению элемент подбирается просто – светодиоды должны быть собраны в последовательную цепочку, рабочие напряжения суммируются, и общее значение не должно превышать напряжение источника питания. Так, при установленных четырех элементах АА или ААА выходное значение будет 1,5х4=6 В и максимальное количество полуторавольтовых светодиодов будет составлять 4 шт.

С током немного сложнее. Его надо ограничить на уровне примерно 90% от максимального значения. Для этого существует два способа:

  • установка драйвера;
  • установка гасящего резистора.

Первый путь больше подходит для продвинутых радиолюбителей. При выборе второго рассчитываем сопротивление по формуле Rдоб=(Uпитания-Uраб)/(0,9* Iпр).

Схема включения токоограничивающего резистора.

Далее вынимаем из фонаря плату с уже установленными элементами и подбираем новые УФ-светодиоды по характеристикам и по размеру – чем ближе габариты и исполнение, тем проще будет впаивать.


Замена штатных излучателей на мощный УФ-светодиод.

Старые элементы надо выпаять (или аккуратно выкусить, если дальнейшее использование не предполагается), стараясь не повредить плату. На их место установить ультрафиолетовые излучатели, припаять резистор.

Если извлечь светодиоды без повреждения платы не удалось, несложно изготовить новую. Для этого понадобится заготовка из фольгированного текстолита (одностороннего или двухстороннего). Из него надо вырезать плату по форме штатной, наметить отверстия для крепежа и сделать разметку по количеству планируемых к установке светодиодов и их форме. Не стоит упускать из виду, что один из винтов крепления является одновременно контактом минуса источника питания, поэтому для него надо предусмотреть площадку. Также не надо забывать об отверстии для провода от положительной клеммы батареи.


Заготовка из фольгированного текстолита с разметкой для установки четырех выводных элементов и резистора.

Дорожки можно прорезать, а можно нарисовать лаком (для ногтей и т.п.). Продвинутые мастера могут нанести рисунок платы методом ЛУТ или фоторезистом. Получится аккуратнее и красивее, но трудоемкость неоправданно возрастет. Потом плату надо протравить в хлорном железе или растворе, состоящем из:

  • 100 мл перекиси водорода (продается в аптеках);
  • 30 гр лимонной кислоты;
  • 2-3 чайных ложки поваренной соли.


Заготовка из фольгированного текстолита с нанесенным лаком рисунком для травления.

Дальше надо впаять светодиоды (соблюдая полярность) и резистор на штатные места и собрать фонарик.

Может получиться так, что требуемая мощность фонаря превышает возможности по установке питающих элементов. Если при этом не нужна автономность (использование только в помещении), можно организовать питание от сетевого адаптера, рассчитанного на повышенный ток. Для этого надо приобрести блок питания и ответный разъем к нему. Ответная часть устанавливается на корпусе фонаря в любом удобном месте. Существует множество вариантов male и female сторон разъемов и их конструкций, поэтому способ и точка установки зависят от корпуса фонаря и фантазии мастера.

Ключевой момент – от исходного светильника остался один корпус с пустым батарейным отсеком. Он может оказаться неудобен и громоздок, его можно заменить самодельным кожухом, изготовленным из подручных материалов, или подобрать (купить) готовый корпус, а плату с излучающими элементами подготовить под него. Конструкция фонарика станет полностью эксклюзивной.

Способ 2: подобие ультрафиолетового излучения

Чтобы сделать настоящий фонарь с УФ-диодами, нужно обладать рядом соответствующих умений. Например, уметь обращаться с паяльником. Но как сделать ультрафиолетовый фонарик по более простой схеме? Можно сотворить подобие УФ-свечения.

Для этого вам будет нужно следующее:

  • Обычный светодиодный фонарь.
  • Фиолетовый маркер или фломастер.
  • Синий маркер или фломастер.
  • Ножницы.
  • Прозрачная широкая клейкая лента.

На всю процедуру уйдет не более нескольких минут. Приступим:

  1. По диаметру защитного стекла фонаря нужно вырезать кусок скотча.
  2. Аккуратно приклейте его к поверхности стекла.
  3. Ту часть клейкой ленты, через которую будет проходить свет от фонаря, тщательно закрасьте синим маркером.
  4. Готово? Теперь вырезаем еще один кусочек скотча по диаметру защитного стекла.
  5. Его аккуратно наклеиваем сверху на синий участок.
  6. Этот слой мы закрашиваем уже фиолетовым цветом.
  7. Затем нам нужно наклеить еще два слоя клейкой ленты. Первый закрашивается синим маркером, а второй – снова фиолетовым. Не спутайте это чередование цветов.
  8. Заключительный слой скотча – прозрачный. Он нужен для того, чтобы в процессе эксплуатации не стерся верхний фиолетовый.

Кстати, вместо скотча, который затем будет затруднительно без следов отклеить от стекла фонарика, можно использовать пищевую пленку. Ее также стоит по слоям прокрашивать синим и фиолетовым фломастером. А фиксировать кусочки пленки на фонаре можно обычной узкой резинкой для волос.

Таким образом мы воссоздали светофильтр, который поможет получить свечение, схожее с ультрафиолетовым. А справиться с такой процедурой сможет даже ребенок! Осталось протестировать изобретение в затемненном месте.

Когда стоит использовать ИК подсветку

ИК-подсвета чаще всего применяется в следующих случаях видеосъемки:

  1. Формирование благоприятных условий для освещения. Стандартные светильники не справляются с задачей равномерности распространения светового потока на всей наблюдаемой площади. ИК-прибор вкупе с ним позволяет подсветить тени, выровнять экспозицию и детализировать кадры.
  2. Создание скрытой системы подсветки. Многие системы безопасности проявляют эффективность, когда действуют незаметно для злоумышленника. Объект в полной темноте на самом деле может хорошо освещаться в инфракрасном диапазоне излучения и все события на нем детально фиксироваться на камеру.
  3. Улучшение функций видеоаналитики. ИК подсветка дает возможность максимально точно считывать и обрабатывать информацию системам слежения даже в полной темноте.
  4. Повышение пропускной способности передачи данных. Инфракрасное освещение позволяет улучшить качество изображения ночью и поспособствовать уменьшению объема записанных данных, и повысить скорость их обработки и передачи.
  5. Улучшение изображения мегапиксельных камер.

При выборе видеокамеры для совокупной работы с ИК-подсветкой предпочтение нужно отдавать моделям, чувствительным к излучению в этом диапазоне. Хорошим примером является камера SONYExView HAD с ПЗС-матрицей.

Применение флуоресцентной краски

Краска с флуоресцентным эффектом широко применяется в различных сферах деятельности:

Прекрасное решение для наружной рекламы

Под воздействием дневного света выгодно выделяется и привлекает внимание на фоне любого другого окружающего цвета. В темное время суток с помощью подсветки ультрафиолетовых ламп приобретает яркое свечение в темноте.
Используется для оригинальных дизайнерских решений в развлекательных центрах, клубах, кафе.
Для разметки ограждений и парковок, взлетно-посадочных полос.
Для художественных работ, живописи, детского творчества.
Для росписи тела (аквагрим, временное тату).
Для надписей на спецтранспорте, подвижных составах.
В моделировании и моддинге.
Для создания картин с флуоресцентным эффектом на бетонных стенах, камнях, плитке

Создание витражей и рисунков на стекле и керамике.
Для покраски металлических элементов кузова авто, дисков — используют аэрозольную краску в баллончиках.
В текстильной промышленности для окраски ткани, создания изображений и фото на футболках.
Штемпельная флуоресцентная краска для нанесения невидимых меток на картон и бумагу.
Эффект флуоресценции используется при изготовлении денежных купюр для защиты от подделок. Если осветить ультрафиолетовой лампой такую купюру, то можно разглядеть знаки, невидимые при обычном свете.

Как выбрать

Перед покупкой нужно, в первую очередь, определиться для каких целей понадобится фонарь. Если планируете носить его с собой постоянно для проверки денег в магазине, то устройство должно быть компактным и легким.

Если вы решили заняться любительским геоизысканием и поискать янтарь, то ориентироваться нужно на мощность инструмента. Количество светодиодных элементов не влияет на мощность фонаря.

Для детских и взрослых развлечений подойдет самый простой УФ- фонарь. Его можно заказать на Aliexpress за 80–100 руб. Если вы заказываете устройство в интернете, сначала сходите в магазин и выберите подходящую модель. Там вы сможете наглядно узнать, какой именно фонарь вам подходит.

При заказе в интернете, уточните, какой тип элементов питания нужен для фонарика. Некоторые виды батареек не везде продаются. Поэтому их придется тоже заказывать.

Советуем посмотреть видео-обзор:

Сборка яркого фонарика на светодиодах

Для работы понадобится: большой шприц на 20 миллилитров, светодиод на 3,4 В/з Вт, подходящие по размеру линзы, кнопка небольшого размера, резистор с параметрами в 3 Ом/0,25 Вт, зарядный микромодуль ТР4056, небольшая пластинка из лёгкого металла (предпочтителен алюминий), медный кабель, АКБ на 3,7 Вт, клеящий материал, паяльник и расходники к нему, ножик, бормашинка, клеевой пистолет и обычная зажигалка.

Подготовка

Окружность пластикового колпака обводим на пластине из алюминия. Это необходимо для создания радиатора, который обезопасит светодиод от нагревания. Разметив пазы, вырезаем по контуру. Лучше всего это делать бормашинкой.

К тыловой части колпака наклеиваем будущий радиатор, предварительно вытащив линзы. Все отверстия должны совпасть.

Контакты светодиода необходимо пролудить и спаять с медной проводкой. Для безопасности спаянные места защитить кембриками и прогреть зажигалкой. Получившийся светодиод вставляем в колпачок с лицевой стороны.

Обработка корпуса

Рукоятка поршня шприца не нужна и его лучше убрать. Конус для игл тоже необходимо отрезать ножом и рядом проделать отверстия для контактов на соответствующем расстоянии. Контакты помещаем вовнутрь и на клеевую основу крепим пластиковый колпак.

Подключение

Литиевый аккумулятор необходимо поместить во внутрь будущего фонарика, предварительно прикрепив к нему клеммы. Контакты должны быть плотно зажаты аккумулятором. Для качественной работы, слегка подтянуть наружу.

Окончательный этап сборки

Припаиваемый к плате резистор подключается к кнопке. Пропаянные контакты защищаем при помощи термоусадочных кембриков.

Оставшиеся три контакта подключаем согласно схеме. Последним подключаем кнопочный выключатель. Всем этим начиняем оставшееся место корпуса фонарика, оставив наверху USB-вход и кнопку.

Фонарик готов к использованию и, по утверждению авторов схемы, может проработать около десяти часов на одном заряде.

На просторах интернета можно найти множество фото лучших самодельных фонариков и идей. Здесь приведена лишь самая простая, бюджетная, но качественная схема, которая не вызовет трудностей даже у начинающего мастера.

Зачем нужен УФ-фонарь?

Конечно, такой самоделкой прежде всего можно удивить друзей и знакомых. Использовать на вечеринке, в квестах и играх в темноте на открытом воздухе. Но изобретение имеет также ряд и полезных практических применений:

  • Легко обнаруживает кровяные, жировые пятна.
  • Используется ультрафиолетовый фонарик для проверки денег — УФ-свечение высвечивает специальные символы подлинности, не видимые невооруженным глазом.
  • Диагностика утечки фреона из холодильного оборудования, кондиционеров.
  • Применимо УФ-свечение и в сфере красоты — для быстрой сушки гель-лаков при маникюрных процедурах.

Лучшие производители

  1. Ультрафиолетовый светодиодный фонарь 5Вт Топсон. Компактный ручной прибор с алюминиевым корпусом. Длина волны излучения 365 и 395 нм. Устройство имеет регулятор масштаба подсветки, держатель для ремня выдерживает повышенную влажность. Может применяться для проверки банкнот, поиска полезных минералов, выявления биологических следов, полимеризации гель – лаков и клеев.
  2. Фонарик УФ S08 – мощный светодиодный инструмент в комплекте имеет аккумуляторный элемент питания и зарядку. Полностью просвечивает маркеры на купюрах, показывает протечки фреона, тосола. С его помощью можно искать янтарь и следы биологических веществ.
  3. Фонарь – брелок с карабином Эра ER – В27. Маленький светодиодный прибор для карманного ношения. Имеет небольшую мощность, зато облегченный пластиковый корпус позволяет удобно крепиться на ключах. Время работы лампы до 100 000 часов. Применяется для проверки денег. Вес 18 гр.
  4. Водонепроницаемый ультрафиолетовый фонарь для дайвинга, подводной охоты, рыбалки. Мощный инструмент для подводной подсветки. Дальность луча в зависимости от прозрачности воды до 100 м. Есть крепление для ношения на поясе. Размер устройства 20 см.
