Электрические схемы фонариков. ремонт фонариков своими руками

Преимущества led-светильников

На сегодняшний день одним из самых выгодных эффективных источников света считается светодиод. Он способен создавать яркий световой поток при небольших мощностях, а также имеет массу других положительных технических характеристик. Сделать своими руками фонарик из диодов стоит по следующим причинам:

• отдельные светодиоды стоят не дорого;
• все моменты сборки достаточно легко реализуются своими руками;
• самодельный осветительный прибор может работать на батарейках (двух или одной);

Светодиоды и их свечение

Кроме этого получившийся светильник прослужить значительно дольше, чем аналоги. При этом можно выбрать любой цвет свечения (белый, желтый, зеленый и т.д.). Естественно, что самыми актуальными здесь цветами будут желтый и белый. Но, если нужно сделать особенную подсветку какого-нибудь торжества, то можно использовать и светодиоды с более экстравагантным цветом свечения.

Схема светодиодного светильника

Схема светильника, у которого в качестве источника света, используются светодиоды, аналогична выше приведенной, с той лишь разницей, что при наличии нескольких светодиодов в одном светильнике, появляется возможность создать режим работы устройства, когда в зависимости от заданных параметров, светят лишь часть светодиодов или все их количество.

Простейшая электронная схема подобного устройства, может выглядеть следующим образом:

Работа светодиодов осуществляется от аккумуляторов, которые заряжаются от солнечной батареи. Стабилизаторы, диоды и катушки индуктивности, обеспечивают требуемые параметры напряжения в цепях питания и зарядки. Светодиоды светятся одновременно, при достаточном заряде аккумуляторных батарей.

Схема фонарика на светодиодах

В современных условиях лампы накаливания интенсивно вытесняются светодиодами. Они не выдержали конкуренции из-за более низкого КПД и меньшего срока службы. В переносных ручных светильниках полупроводниковые светоизлучающие элементы также получили широкое распространение. Но просто взять и заменить лампочку светодиодом (или матрицей из светодиодов) не получится. Нужно устройство, которое ограничило бы ток через полупроводниковые элементы. Оно называется драйвером и представляет собой электронный стабилизатор тока.

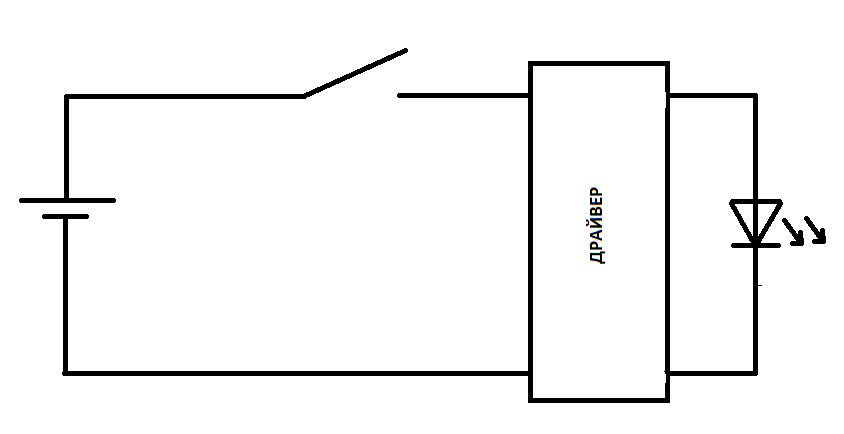

Схема карманного фонарика на светодиодной матрице.

Недостатком такой схемы является невысокая ремонтопригодность такого фонаря – для восстановления электронной схемы потребуется квалифицированный мастер и соответствующее лабораторное оборудование.

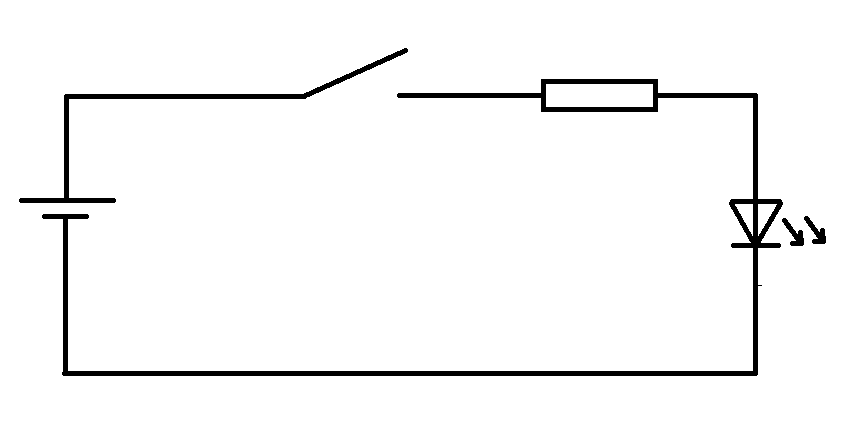

Схема карманного фонарика на светодиодной матрице с резистором в качестве драйвера.

Драйвером может служить обычный резистор, который ограничит ток и погасит излишки напряжения. Но на сопротивлении будет бесполезно теряться достаточно большая мощность. Для фонаря с питанием от сети этот факт не важен, а для светильника с батарейным или аккумуляторным питанием такой недостаток может оказаться критическим.

Уличный фонарь своими руками

Стандартные светильники и фонари для уличного пользования все больше остаются в прошлом. Популярность набирают осветительные приборы, изготовленные своими руками, которые не хуже купленных, способны украсить любой ландшафтный дизайн приусадебного участка дачи или территорию частного дома. Садоводы действительно увлеклись этим занятием. Тем более материалы для дизайна стоят недорого и приобрести их можно в любом магазине, где есть строительный отдел.

Для чего делать самодельный светильник?

Уличный фонарь своими руками может иметь различную форму, размеры и окраску. Границы фантазий и воображений здесь не определены. Есть много людей, скрывающих свой талант или не подозревающие даже о нем, которые смогут сделать светильники, не уступающие по оригинальности и изяществу работе мастеров.

Уличный фонарь своими руками можно смастерить двумя способами:

1. Купить готовые фонари, украсить, закрепить их на собственноручно сделанных необычных опорах.
2. Изготовить абажуры или плафоны своими руками и зафиксировать их на стандартной опоре.

В сети интернет можно найти достаточно фото, демонстрирующих различные модели самодельных уличных фонарей, представлены они и на нашем сайте.

Декоративный фонарь для улицы

Если вы не знаете, как сделать осветительный прибор для улицы, можно поступить следующим образом:

• Купите готовые светодиодные светильники.
• Изготовьте для них опоры в виде разветвленного дерева или группы веток.
• Покрасьте краской для наружных металлических работ. Желательно подобрать под тон дерева.
• Установите на выбранные места.

Такая композиция гармонично будет сочетаться с любой обстановкой.

Уличный фонарь для дачи

Дизайнеры, занимающиеся современным ландшафтным дизайном для дач, рекомендуют создавать осветительные приборы таким образом, чтобы они естественно смотрелись на внешнем фоне.

Под уличными фонарями для дачи, подразумевают не только светильники, которые должны освещать территорию вокруг дома. Ими можно украсить большие ветки деревьев, чтобы в вечернее и ночное время на уютный уголок издавал свет от мнимого сказочного сада. Отлично подойдут для такого дизайна – фонари на солнечных батареях.

Декоративный фонарь может быть, как на основании, так и приземленным. Чем выше основание, тем больше будет площадь освещенности.

Для изготовления стоек, лучше выбирать трубы из стального материала. Разницы нет, будут они круглыми или профильными. Наименьшая высота от уровня земли должна быть не менее 50 см. В нашем случае, будет рассматриваться изготовление фонаря для дачи своими руками с помощью стеклянной банки с завинчивающейся крышкой.

Процесс работы:

1. К трубе приваривают стальной лист (толщина не менее 2 мм).
2. Просверлить отверстия по углам листа.
3. Выкопать яму, вставить столб и залить бетонной смесью.
4. Сроки полного высыхания фундамента не менее месяца.
5. Просверлить в бетоне отверстия для анкерных креплений.
6. Детали конструкции фонаря можно прикрепить с помощью ручной сварки.
7. На верхнее основание фонаря крепится с помощью саморезов завинчивающаяся крышка от банки.
8. К крышке крепится патрон.
9. Вкручивается лампочка, сверху надевается банка. Лампочки лучше использовать либо энергосберегающие, либо светодиодные.
10. По желанию, уличные фонари для дачи можно украсить любым способом: разукрасить акриловыми красками для витражей, применить специальные контурные краски.

Можно не ограничиваться для плафонов стеклянными банками, подойдут и жестяные. Только на них предварительно необходимо сделать отверстия. Варианты различны: по кругу, в геометрической последовательности, просверлить надписи, цветы и т. д.

В зимний период конструкции фонарей придется изолировать полиэтиленовым или другим подходящим материалом.

Уличный фонарь из бумаги

1. На бумаге и картоне сделать чертежи будущего фонаря и вырезать их.
2. Вырезать окошки и сформировать сгибы.
3. Вырезать из прозрачной пленки окошки и приклеить их на место вырезанных отверстий.
4. Наклеить заготовки из бумаги на картонные макеты.
5. Приклеить к нижнему основанию дно.
6. После полного высыхания клея, приступить к оформлению с использованием акриловых красок и свечки.
7. Эффект старины создается таким образом: слой черной краски – натирание свечой – слой светлой краски – зашкуривание наждачной бумагой.
8. В качестве дополнительного декорирования, можно использовать любые легкие материалы, в том числе и натуральные: мох, засушенные листочки цветы и т. д.

Есть еще много способов изготовления уличных фонарей. Какой выбрать решать только вам, учитывая свое мастерство и время для работы.

Схема простого фонарика

Электрическая схема простого фонарика рис.1 состоит из:

• батареи элементов;
• лампочки;
• ключа выключателя.

Схема в своем исполнении простая и разъяснений на этот счет не требует. Причинами неисправности фонарика при такой схеме могут быть:

• окисление контактных соединений с батарейками;
• окисление контактов патрона лампочки;
• окисление контактов самой лампочки;
• неисправность ключа выключателя света;
• неисправность самой лампочки перегорела лампочка;
• отсутствие контактного соединения с проводом;
• отсутствие питания батареек.

Другими причинами неисправности могут быть какие либо механические повреждения корпуса фонарика.

Предыстория

Когда-то давно я заказал с одного китайского сайта фонарик с ярким светодиодом. Фонарик оказался довольно эргономичным (хотя он мог быть и полегче), но вот его драйвер оставлял желать лучшего.

Светил он достаточно ярко, но у драйвера было только 3 режима — очень яркий, яркий и стробоскоп, переключение между которыми производилось нажатием кнопки. Для того, чтобы просто включить и выключить фонарь, требовалось каждый раз перебирать эти 3 режима. Вдобавок, этот фонарик, будучи включенным, разряжал батарею до последнего – так пара моих банок 18650 ушли в глубокий разряд.

Все это было неудобно и надоедало, поэтому в какой-то момент я решил сделать для него свой драйвер, о чем и будет дальнейшее повествование.Фонарик со старым драйвером Вот такой фонарик, наверняка многие имели дело с подобными

Так выглядит оригинальный драйвер

https://youtube.com/watch?v=XaSgiuZTmsE

https://youtube.com/watch?v=6otAmgU0D3Y

https://youtube.com/watch?v=v0T5aasVuUk

Производители и цены

Обычно целевую продукцию рекомендуется приобретать в ассортиментах специализированных производителей. Но в данном случае не совсем обязательно ориентироваться именно на предложения изготовителей светотехники. Эту нишу давно и плотно освоили фирмы, занимающиеся разработкой строительного инструмента. Например, компания DeWalt предлагает литий-ионную модель DCL 510 N, которая отличается удобной ручкой, длительным действием элемента питания и надежностью. Компактный универсальный прибор Bosch GLI 10 используют и в строительстве, и в бытовом хозяйстве. Немецкий производитель наделяет свои модели качественной оптикой, не забывая об удобстве эксплуатации. Тем, кто хочет получить достойное по качеству решение за небольшие деньги, стоит предпочесть китайский фонарик светодиодный аккумуляторный из линейки Boruit. Если модели от Bosch и DeWalt оцениваются в 1-2 тыс. руб. в среднем, то аналоги из Поднебесной стоят до 1 тыс. руб.

Проекты по теме:

К сожалению аккумулятор был изношен и его хватало для работы фонаря в течение 2 часов.

По этой причине от перегрева и сгорела первичная обмотка трансформатора. При подключении зарядного устройства напряжение на клеммах аккумулятора не изменялось, стало очевидным, что зарядное устройство не работает. Однако на практике это не совсем так, т

Но, хочу заострить ваше внимание, если корпус фонарика металлический — зарядное устройство туда не монтируйте, а сделайте его выносным, то есть отдельно. Назначение кружка — двойное

Состоит из двух ячеек по 2 вольта, соединённых последовательно. Типовыми неисправностями фонариков с аккумулятором являются: Выход из строя элементов сетевого выпрямителя диодов, электролитического конденсатора, резистора в цепи индикации ; Неисправность кнопки-выключателя легко чинится любой подходящей кнопкой с фиксацией или же рокерным выключателем ; Деградация старение аккумулятора;.

При положении движка переключателя в крайнем левом положении общий вывод подключается к левому выводу переключателя. Этот фонарик за доллара. Все три светодиода от аккумуляторов при номинальном напряжении 3,6 В потребляют ток не более 75…80 мА по мере разряда элементов ток будет снижаться, но все равно свечение будет достаточно ярким для подсветки. Введение транзисторов выровняло яркость, однако они имеют сопротивление и на них падает напряжение, что вынуждает преобразователь повышать уровень выходного до 4В, для снижения падения напряжения на транзисторах можно предложить схему на рис. Как оказалось в ручке небыло радиоэлектронных элементов. ВОССТАНОВЛЕНИЕ ГЕЛЕВЫХ АККУМУЛЯТОРОВ СВОИМИ РУКАМИ

Как пользоваться устройствами?

Тому, кто приобрел шокер-фонарик, инструкция, прилагающаяся к прибору, пояснит, что делать с ним в случае нападения. На корпусе устройства имеются две кнопки. Одна из них служит для переключения режимов освещения непосредственно фонаря. Вторая приводит в действие шокер. В тыльную часть корпуса вставлен предохранитель. Он защищает хозяина прибора от непроизвольного удара током. Разряд происходит только тогда, когда ползунок предохранителя передвинут в положение ON.

Часто в комплект фонариков-электрошокеров входит тканевый чехол. Он позволяет носить прибор на поясе. Для надежного и более полного обезвреживания противника фонарик-шокер применяют несколько раз. При этом разряды направляются в разные части тела нападающего.

В инструкции к прибору перечислены основные правила по его использованию

От владельца устройства требуется внимательно изучить изложенную в руководстве по эксплуатации информацию и соблюдать меры предосторожности. Так, не стоит пользоваться шокером во время его зарядки — прибор просто сгорит

К поломке может привести и одновременная работа осветительной части и шокера.

Как самостоятельно сделать налобный фонарик: инструкция

Для изготовления упомянутого прибора понадобятся:

• светодиоды — 3 шт.;
• аккумулятор «Крона» и клеммы для него;
• обычная пластиковая крышка от бутылки;
• выключатель (кнопка);
• эластичный ремешок;
• паяльник, шило, канцелярский нож и клей.

Чтобы сделать простой налобный фонарик, нужно выполнить такие действия:

1. Проделать шилом в крышке три отверстия под светодиоды.
2. Вставить последовательно в полученные прорези LED-элементы так, чтобы плюс был около минуса.
3. Скрутить последовательно концы светодиодов.
4. Спаять провода.
5. Откусить пассатижами лишние отрезки.
6. Припаять провода клеммы к свободным концам светодиодов.
7. Удалить один из проводов клеммы и закрепить паяльником в полученный разрез кнопку-выключатель.
8. Припаять к аккумулятору все детали.
9. Проверить схему на работоспособность.
10. Приклеить кнопку к аккумулятору.
11. Сделать ножом небольшой вырез в боковой части крышки. Это необходимо выполнить, чтобы аккуратно уложить в нее провода.
12. Заполнить клеем крышку и закрепить ее на аккумулятор.
13. Приклеить ремешок к полученному прибору.

В результате получится миниатюрный мощный фонарик.

Как самостоятельно сделать налобный фонарик: инструкция

Для изготовления упомянутого прибора понадобятся:

• светодиоды — 3 шт.;
• аккумулятор «Крона» и клеммы для него;
• обычная пластиковая крышка от бутылки;
• выключатель (кнопка);
• эластичный ремешок;
• паяльник, шило, канцелярский нож и клей.

Чтобы сделать простой налобный фонарик, нужно выполнить такие действия:

1. Проделать шилом в крышке три отверстия под светодиоды.
2. Вставить последовательно в полученные прорези LED-элементы так, чтобы плюс был около минуса.
3. Скрутить последовательно концы светодиодов.
4. Спаять провода.
5. Откусить пассатижами лишние отрезки.
6. Припаять провода клеммы к свободным концам светодиодов.
7. Удалить один из проводов клеммы и закрепить паяльником в полученный разрез кнопку-выключатель.
8. Припаять к аккумулятору все детали.
9. Проверить схему на работоспособность.
10. Приклеить кнопку к аккумулятору.
11. Сделать ножом небольшой вырез в боковой части крышки. Это необходимо выполнить, чтобы аккуратно уложить в нее провода.
12. Заполнить клеем крышку и закрепить ее на аккумулятор.
13. Приклеить ремешок к полученному прибору.

В результате получится миниатюрный мощный фонарик.

Преимущества

Светодиоды используются в электронике давно, но благодаря развитию технологий их стали делать более яркими, чем прежде. Поэтому неудивительно, что они превратились в настоящие источники света. Из светодиодов в настоящее время все чаще собирают мощные и надежные ручные фонари. Такие приборы могут излучать яркий свет на дальнюю дистанцию. Кроме того, их цена на рынке постоянно снижается. Светодиодные самодельные фонари имеют такие достоинства:

• экономичность (приборы потребляют электроэнергии приблизительно в 10 раз меньше, чем лампы накаливания аналогичной мощности);
• долговечность (срок работы светодиода составляет не менее 10 тысяч часов);
• качественный световой поток (излучают свет, похожий на естественный);
• надежность (практически не портятся из-за механических ударов и сильных вибраций);
• отсутствие потребности в постоянном обслуживании.

Благодаря этим преимуществам мастера рекомендуют делать фонари именно из светодиодов.

Аккумулятор

Для питания фонаря я решил использовать аккумуляторные элементы из «сдохшей» батареи шуруповерта. Достал из
корпуса все 10 элементов. Шуруповерт работал от этой батареи 5-10 минут и садился, по моей версии, для работы
фонаря вполне могут подойти элементы этой батареи. Ведь для фонаря нужны токи, гораздо меньшие, чем для шуруповерта.

Я сразу отцепил три элемента от общей связки, они как раз будут давать напряжение 3.6 вольт.

Я замерил напряжение на каждом элементе по отдельности — на всех было около 1,1 В, только одна показывала 0.
Видимо это неисправная банка, ее в мусорку. Остальные еще послужат. Для моей светодиодной сборки будет достаточно
трех банок.

Проштудировав интернет, я вывел для себя важную информацию о никель-кадмиевых аккумуляторах: номинальное
напряжение каждого элемента 1.2 вольт, заряжать банку следует до напряжения 1.4 вольт (напряжение на банке без
нагрузки), разряжать следует не ниже 0.9 вольт — если составленно несколько элементов последовательно, то не ниже 1 вольта на элемент.
Заряжать можно током десятой доли емкости (в моем случае 1.2А/ч=0.12А), но по факту можно и большим (шуруповерт
заряжается не более часа, значит токи зарядки не менее 1.2А). Для тренировки/востановления полезно разрядить
аккумулятор до 1 В какой-либо нагрузкой и зарядить заново, так несколько раз. Заодно оценить примерное время работы
фонаря.

Итак, для трех элементов, соединенных последовательно, параметры таковы: напряжение зарядки 1.4X3=4.2 вольта,
номинальное напряжение 1.2X3=3.6 вольт, ток заряда — какой даст зарядное мобильного со стабилизатором моего
изготовления.

Единственный не ясный момент: как мерять минимальное напряжение на разряженных аккумуляторах. До подключения
моего светильника на трех элементах было напряжение 3.5 вольт, при подключении — 2.8 вольт, напряжение быстро
восстанавливается при отключении опять до 3.5 вольт. Я решил так: на нагрузке напряжение не должно падать ниже
2.7 вольт (0.9 В на элемент), без нагрузки желательно чтобы было 3 вольта (1 В на элемент). Однако, разряжать
придется долго, чем дольше разряжаешь, тем стабильнее напряжение,
перестает быстро падать на зажженых светодиодах!

Свои и без того разряженные аккумуляторы я разряжал несколько часов, иногда отключая лампу на несколько минут.
В итоге получилось 2.71 В с подключенной лампой и 3.45 В без нагрузки, разряжать дальше не рискнул. Замечу,
светодиоды продолжали светить, хоть и тускловато.

Самодельный фонарик своими руками

Фонарики представляют собой очень удобные приборы, которые применяются для решения большого количества задач. В хозяйстве фонарик вещь незаменимая и крайне важная. Но далеко не всегда у пользователя есть в наличии уже готовый прибор, так что на помощь придут знания о том, как сделать фонарик своими руками.

Этапы сборки фонарика на ярком светодиоде

Наиболее эффективными считаются самодельные фонарики на сверхъярких светодиодах. Они отличаются надежностью, удобством и невысокими требованиями к питанию. Чтобы самодельный фонарик работал долго, рекомендуем соблюдать этапы сборки.

Чертеж и схема

Обычные схемы фонарей с лампами энергозатратны и неудобны. Они не способны обеспечить нужный световой поток и не обладают большим ресурсом. Избавиться от недостатков помогут схемы для диодных источников освещения.

При разработке схемы фонарика со сверхярким светодиодом учитывайте, что он запитывается двумя батарейками типа АА или аккумуляторами. Лучше всего подойдет светодиод DFL-OSPW5111Р с высокой яркостью света, белым оттенком и рабочим током 80 мА.

Для стабилизации напряжения и предотвращения мерцаний в схему встраивают готовую микросхему ADP1110, способную функционировать от батареек с напряжением 2-12 В.Она имеет три вывода напряжения: 12 В, 5,5 В, 3,3 В.

От батареек или аккумуляторов ток поступает на конденсатор большой емкости и обкладки чипа ADP1110. В качестве источников питания можно использовать батарейки «таблетки».

Ограничение пульсаций обеспечивает катушка индуктивности и диод Шотки. Диод создает барьерный эффект на переходе от металла к проводнику. Прямое сопротивление в данном случае очень мало, что увеличивает быстродействие.

Подбор инструментов и материала

Чтобы самостоятельно сделать фонарь со светодиодными источниками, потребуются:

• Батарейки. Это могут быть плоские «таблетки», блоки типа АА или иные источники питания.
• «Карман» для установки батарей. При работе с «таблетками» лучше всего подойдет «карман», демонтированный со старой материнской платы компьютера.
• Яркие светодиоды. Количество и размер будут зависеть от конкретных требований.
• Линзы для светодиода, для рассеивание света или фокусировки в один луч.
• Корпус фонарика. Это может быть пластиковый контейнер, старый шприц или любой другой предмет, соответствующий технике безопасности.
• Переключатель, с помощью которого на диод будет подаваться напряжение включения.
• Стабилизатор напряжения. Это может быть готовый модуль из других электроприборов или комплект деталей для самостоятельной сборки.
• Клей. В качестве скрепляющего состава можно использовать жидкие гвозди, эпоксидную смолу или стандартный суперклей.
• Провода для соединения элементов конструкции в схему. Лучше подбирать медные кабели с лучшими показателями проводимости.
• Нож или ножницы для резки проводов.

Сборка самодельного фонарика предполагает работу с электрическими схемами, потребуется паяльник и припой.

Зарядное устройство с автоматическим выключением для аккумуляторного фонаря

Зарядное устройство с автоматическим выключением

В большинстве простейших зарядных устройств для никель-кадмиевых аккумуляторных батарей, применяемых, например, в карманных фонарях, не предусмотрено автоматическое прекращение зарядки. Сигнализирующий о её ходе светодиод зачастую продолжает светиться (иногда с пониженной яркостью) и после того, как батарея зарядилась полностью. Так, существует опасность выхода из строя некоторых элементов включённого в сеть зарядного устройства при нарушении контакта в цепи заряжаемой батареи.

Предлагаемое устройство, схема которого изображена на рисунке, за счёт незначительного усложнения лишено этих недостатков. Зарядка автоматически прекращается по достижении напряжением на аккумуляторной батарее заданного значения.

Ток зарядки зависит от ёмкости «гасящего» конденсатора С1. Применение двухполупериодного выпрямителя (диодного моста VD1—VD4) позволило вдвое уменьшить ёмкость этого конденсатора по сравнению с требующейся при однополупериодном выпрямителе. Это даёт возможность использовать конденсатор меньших размеров Пока тринистор VS1 закрыт, выпрямленный ток течёт через светодиод HL1 и заряжает батарею GB1. Свечение светодиода сигнализирует об идущей зарядке.

Напряжение открывания тринистора VS1 зависит от номиналов резисторов R4 и R5. Как только оно будет достигнуто, тринистор откроется, падение напряжения на нём станет меньше напряжения батареи. Светодиод HL1 окажется включённым в обратной полярности. Весь выпрямленный ток потечёт теперь через тринистор, а не через светодиод и батарею. Зарядка прекратится, а светодиод погаснет.

Благодаря конденсатору С2 ток через тринистор не спадает до нуля по окончании каждого полупериода сетевого напряжения, что могло бы привести к закрыванию тринистора. Он остаётся открытым до отключения устройства от сети. Тринистор откроется и при случайном или преднамеренном отключении аккумуляторной батареи, не давая напряжению на конденсаторе С2 превысить допустимое значение и этим защищая его и диоды VD1 —VD4 от пробоя.

Для налаживания устройства устанавливают в него временно вместо постоянного резистора R4 переменный сопротивлением 100 кОм и подключают частично заряженную батарею из трёх никель-кадмиевых аккумуляторов, последовательно с которой соединён переменный резистор сопротивлением 100…200 Ом. Батарея включается на зарядку, причём суммарное напряжение на .ней и последовательном переменном резисторе его движком устанавливают равным 4,3…4,4 В, что соответствует рекомендованному в статье В. Кириченко «Устройства контроля зарядки и разрядки аккумуляторов ручного фонаря» в «Радио», 2001, № 7, с. 36, 37

Медленно уменьшая сопротивление переменного резистора, заменившего R4, добиваются выключения светодиода HL1. Переменный резистор выпаивают, измеряют его сопротивление и заменяют постоянным ближайшего номинала. Далее устанавливают на минимум движок переменного резистора, включённого последовательно с батареей, и вновь начинают зарядку. Постепенно увеличивая сопротивление этого резистора, убеждаются, что светодиод погаснет, а зарядка прекратится при том же напряжении на батарее и резисторе, что и в первом случае. Теперь можно, исключив переменный резистор, подключить батарею непосредственно к зарядному устройству.

Конденсатор С1 должен быть рассчитан на работу при переменном напряжении частотой 50 Гц не менее 250 В. Учтите, что на конденсаторах, как правило, указано допустимое постоянное напряжение. Оно должно быть не менее 630 В. Ёмкость конденсатора выбирают из расчёта 0,1 мкФ на каждые 6 мА зарядного тока (при напряжении в сети 220 В). Диоды и тринистор могут быть любыми, выдерживающими с некоторым запасом зарядный ток аккумулятора и напряжение полностью заряженной батареи, желательно малогабаритными.

Тринистор КУ103А можно заменить более современным и имеющим меньший ток управления, например КУ112А. Если наблюдаются его ложные включения под воздействием помех, между выводами катода и анода тринистора рекомендуется подключить керамический или плёночный конденсатор ёмкостью 0,01…0,1 мкФ.

Автор использовал описанное устройство для зарядки установленной в карманном фонаре батареи аккумуляторов неизвестного типа, по внешнему виду и размерам похожих на аккумуляторы Д-0,26. Монтируя и налаживая зарядное устройство, следует помнить, что все его элементы находятся под сетевым напряжением. Зарядные устройства Схемы зарядных устройств Аккумуляторы

Зарядное устройство фонарика

Модернизации подверглась также и схема штатного зарядного устройства аккумуляторного фонарика, в котором светодиодная индикация подключения к сети 230 В/50 Гц заменена индикацией тока заряда АКБ с защитой светодиодного индикатора тока заряда от «дребезга» контактов, который имеет место при присоединении и отсоединении АКФ от сети 230 В/50 Гц.

В модернизируемом экземпляре АКФ места в корпусе, куда были установлены пружинные контакты, через которые выдвижные штыревые соединители присоединяются к схеме ЗУ для подзарядки АКБ от сети 230 В/50 Гц, были необратимо деформированы неаккуратной пайкой подводящих многожильных проводников неизвестным ремонтником, в результате чего соединители имели ненадёжный контакт в подвижной части.

Поэтому как вынужденное решение для присоединения АКФ к розетке сети 230 В была изготовлена двухпроводная соединительная линия, на одном конце которой установлен разъем, а на втором – обычная двухполюсная вилка. Поскольку штатный переключатель аккумуляторного фонарика однополюсный, с нейтральным положением, очевидно, что после модернизации будет возможно использование только одного из излучателей АКФ, а второй придётся отключить.

При проведении модернизации аналогичных АКФ следует учесть, что конструктивно похожие фонарики (см. фото в начале статьи) могут отличаться по размерам, поэтому в таком случае для размещения АКБ и печатной платы придётся удалить вертикальный излучатель вместе с рефлектором. Вариант разводки печатной платы, на которой размещены детали ЗУ и преобразователя, показан на рис.2. Разобранный модернизированный аккумуляторный фонарик с кассетой и установленными в ней АК и печатной платой показан на рис.3.

При сборке фонарика кассету с АК устанавливают на рёбра жёсткости, которые расположены внутри корпуса выше, чем переключатель, по уровню, аналогично установке штатной АКБ. Сверху на кассету через прокладку из электрокартона толщиной 0.5 мм установлена печатная плата. Поверх платы, по её размеру, уложена вторая прокладка – пластинка из пористого материала типа поролона толщиной около 5 мм.

При сборке половинок корпуса и прижиме их резьбовой втулкой со стороны излучателя и осевом прижиме стяжным шурупом, который вкручивается в направляющую стойку с противоположного отражателю конца корпуса фонарика. При этом прокладка из пористого материала деформируется и «выбирает» зазор между элементами, достаточно надёжно фиксируя кассету с АК и печатную плату во внутреннем пространстве корпуса АКФ.

ЗАМЕНА СВИНЦОВЫХ АККУМУЛЯТОРОВ В ФОНАРЯХ

Дело в том, что такая схема гальванически не развязана от сети 220 вольт. При использовании трансформатора схема становится более электробезопасной, но из-за дороговизны этой детали применяется схема с гасящим конденсатором.

Диод VD5 необходим для того, чтобы при отключении схемы от сети, аккумулятор не разряжался через схему выпрямителя и индикации на красном светодиоде HL1, и резисторе R2. А вот лампа накаливания EL1 (или схема из светодиодов) подключается к аккумулятору только через выключатель SA1. Получается, что диод VD5 служит неким барьером, который пропускает ток к аккумулятору от сетевого выпрямителя, а обратно нет. Вот такая простая защита. Также стоит сказать, что на диоде VD5 теряется небольшая часть от выпрямленного напряжения – за счёт падения напряжения на диоде при прямом включении (V_F). Оно составляет где-то 0,5 — 0,7 вольт.

Отдельно хотелось бы сказать об аккумуляторе. Как уже было сказано, он герметичный свинцово-кислотный (Pb). Состоит из двух ячеек по 2 вольта, соединённых последовательно. Т.е аккумулятор, как говорят, состоит из 2 банок.

На аккумуляторе указано, что максимальный ток заряда – 0,5 ампера. Хотя для свинцовых Pb аккумуляторов рекомендуется ограничивать ток заряда на уровне 0,1 от его ёмкости. Т.е. для данного аккумулятора лучшим зарядным током будет – 100mA (0,1A).

Типовыми неисправностями фонариков с аккумулятором являются:

Выход из строя элементов сетевого выпрямителя (диодов, электролитического конденсатора, резистора в цепи индикации);

Неисправность кнопки-выключателя (легко чинится любой подходящей кнопкой с фиксацией или же рокерным выключателем);

Деградация (старение) аккумулятора;

Износ контактных разъёмов.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Похожие записи:

12 вольт из блока питания от компьютера Квадроцикл своими руками из мт Колонки своими руками, акустическая система, динамики, домашняя акустика Нунчаки — это эффективный метод для повышения выносливости 4 варианта для преобразования слайдов в цифровой формат — 2021 Линейка логарифмическая
