Капельный полив в теплице своими руками

Содержание

Виды конструкций
- Бюджетная система
- Модернизированный вариант
ТОП-5 устройств от емкости
Автоматическое проветривание теплицы
Самостоятельная организация системы орошения
- Что понадобится?
- Этапы работ
Принцип работы и разновидности
Выбор оборудования
Система автоматического полива теплиц «Синьор Помидор»
Принцип работы капельного полива
- Виды капельного полива
Как сделать самостоятельно систему полива
- С чего начать?
Автоматизация системы капельного полива для теплицы

Виды конструкций

Несмотря на многообразие устройств капельного полива в теплице своими руками, должно соблюдаться важное правило: подача воды осуществляется не в междурядья, а непосредственно к основанию растений, чтобы орошались только корни. В случае прокладки труб между рядами может произойти следующее:

сорняки начнут расти быстрее, а культурные растения замедлятся в своем развитии;
придется регулярно производить разрыхление грунта, поскольку вода будет плохо поступать к корневой системе;
из-за малой влажности грунта под растениями солнечные лучи будут чаще нагревать землю.

Бюджетная система

Конструкцию для полива растений можно сделать даже из подручных материалов, но в том случае, если теплица не большая. Для капельного полива приобретается обычный шланг диаметром просвета 3−8 мм, а также бак или ведро, но желательно найти емкость большого размера. Процесс сборки:

На шланге делаются фильеры.
На днище бака изготавливается отверстие по диаметру шланга.
Далее на шланг устанавливается уплотнитель из резины.
В отверстие на баке прикрепляется штуцер. Этой деталью может послужить обычная трубка с резьбой. Вначале на трубу закручивается гайка с шайбой. Далее трубка проходит через отверстие, чтобы ее край оказался с наружной стороны. Затем надевается другая шайба с гайкой и плотно закручиваются.
В конце работы на штуцер надевается шланг и фиксируется хомутом.
Надо определиться, сколько грядок необходимо полить. Если их три, то шланг протягивается в конец первой грядки, затем прокладывается в начало второй и пропускается в конец третьей. На отверстие шланга устанавливается заглушка, которая зажимается хомутом.

https://youtube.com/watch?v=jGNHHaW7J9A

Модернизированный вариант

Этот метод полива предназначается для теплиц с большой площадью, здесь важную роль играет сила напора. Для изготовления конструкции нужны пластиковые или стальные трубы. На них проделывается множество отверстий. Здесь применяется огромный бак, также можно подключить систему напрямую к водопроводной трубе. Ход работы:

С помощью дрели на трубах делаются отверстия.
Далее в баке изготавливается отверстие на днище.
Затем пластиковую трубу подключают к баку.
Емкость помещается на высоту не менее 4 м.
В конце установка включается, а вода подается на растения.

Для грядок в 20 и более метров используют иную конструкцию. Систему подсоединяют к водопроводной трубе. Ее ведут под землей. Затем заводят в теплицу и выводят наружу. Далее с помощью тройников и фитингов прокладывают разветвление труб по грядкам, на которых также проделываются мелкие отверстия. Края заглушают. Вначале системы ставится кран. Капельный полив включается, но не на сильную мощность, а до той степени, когда вода будет не струить, а капать. Это очень удобное устройство для орошения теплицы.

https://youtube.com/watch?v=fy8npdqXul0

ТОП-5 устройств от емкости

Разберем особенности капельных систем для полива теплиц от емкости, сделаем обзор отзывов покупателей. Конструкции из бочки хорошо подходят для выращивания растений, требовательных к поливу теплой водой.

Жук

Система капельного полива от емкости «Жук» является продуктом отечественного производителя. В продаже есть наборы для орошения 30 и 60 культур, растущих в теплице площадью 18 м2.

Можно отдельно приобрести расширенный набор еще на 20 культур. Наличие таймера позволяет запускать воду в автоматическом режиме в указанное время с заданным промежутком.

рабочее давление – от 0,1 до 0,2 атм.;
расход одной капельницы – 4 л/ч;
наличие фильтра;
есть прозрачная трубка, которая позволяет следить за уровнем воды в емкости;
возможность программировать полив в интервале от 1 часа до 7 суток;
продолжительность полива – от 1 минуты до 2 часов.

Примерная стоимость – 4500 рублей. Покупатели отмечают удобство использовать, качественные комплектующие. Капельницы приходилось чистить 2 раза за сезон. Из недостатков: жестковатый магистральный шланг, нет возможности приобрести комплектующие отдельно.

Аквадуся

Система «Аквадуся» является продуктом белорусского производителя. В продаже имеются наборы для полива 50 и 60 культур, растущих в теплице площадью 18 и 21 м2. Есть комплекты, оснащенные автоматикой и более бюджетные варианты, без автоматики.

расход воды одной капельницы – 4 л/ч;
наличие таймера;
рабочее давление – от 0,1 до 0,2 атм.;
наличие поплавка, способного открывать и закрывать поток воды без участия человека;
программирование полива от 1 до 4 дней.

Примерная стоимость 4500 рублей. Садоводы отмечают возможность автополива в течение недели без участия человека, потребуется лишь раз в неделю заполнять бочку до должного уровня. В комплекте нет фильтра, что приводит к быстрому загрязнению системы.

Garden Dreams Теплица

Модель «Garden Dreams» является отличным помощником для полива теплицы до 24 м2. Это продукт российского производителя. Количество одновременно орошаемых растений – 48. Есть возможность установить дополнительные устройства, чтобы автоматизировать процесс полива.

Описание конструкции:

длина шланга – 9 м;
максимальное давление – 1,5 бар;
есть фильтр тонкой очистки;
нет таймера;
нет регулятора давления;
длина шланга – 17 м.

Примерная стоимость – 1200 рублей. Садоводы отмечают низкую ценовую категорию, устройство выполняет свои задачи. Недостатки пока не выявлены.

Ecotec Aquarel Profi

Система капельного полива «Еcotec Аquarel Рrofi» является продуктом российского производства. Это универсальное устройство, которое может питаться как от емкости, так и от водопровода.

Характеристика конструкции:

длина шланга – 20 м;
количество капельниц – 64;
возможность подключения дополнительных рукавов;
расход воды на одну капельницу – 1,6 л\ч.;
диаметр подключения – 13 мм;
имеется регулятор давления воды;
нет фильтра.

Подача воды регулируется при помощи стартового вентиля. Средняя цена – 4000 рублей. Покупатели отмечают дорогую стоимость, неудобство из-за отсутствия фильтра, некачественный пластик.

Gigant 01-02-20-0002

Система капельного полива «Gigant 01-02-20-0002» является продуктом отечественного производителя.

Характеристика конструкции:

длина шланга – 18 м;
количество растений – 74 шт.;
расход воды на одну капельницу – 4 л/ч;
есть фильтр;
диаметр подключения 13 мм;
есть коннектор для подключения;
максимальное давление – 0,2 бар.

Данная модель не имеет в комплекте таймера для подключения, регуляторов расхода воды и давления. Средняя цена – 2000 рублей. Садоводы отмечают комплектацию, хорошее качество шланга, отличную работу капельниц. Недостатков не выявлено.

Автоматическое проветривание теплицы

Не стоит останавливаться на автоматизации поливов в теплице. Для тепличных растений имеют значение определенная влажность воздуха и температурный режим. Естественная вентиляция с помощью форточек не всегда может обеспечить нужные параметры.

Проблему можно решить с помощью принудительной вентиляции, используя вентиляторы, установленные внутри теплицы из поликарбоната. Плюс теплицы с автоматическим проветриванием очевиден:

Растения реже болеют фитофторозом, мучнистой росой.
В теплице поддерживается определенный микроклимат, необходимый тепличным растениям.
Поддерживается оптимальная температура воздуха.

Вместе с вентиляторами в теплицу устанавливают термореле, они отвечают за автоматическое включение и выключение вентиляторов. Теплицы с проветриванием и поливом во много раз облегчают труд дачников. Урожайность в таких теплицах выше, процент заболевания растений ниже.

Самостоятельная организация системы орошения

Организация капельного полива из труб ПНД не отличается сложностью, ее можно сделать своими руками.

Что понадобится?

Для монтажа капельной системы полива из ПНД труб следует запастись необходимыми материалами и инструментами:

емкостью для полива;
запорными кранами;
трубами ПНД;
фитингами;
фильтром;
фитингами-тройниками;
заглушками;
таймером для полива, если система будет автоматизирована;
капельницами;
паяльником для соединения труб ПНД;
труборезами.

Этапы работ

Организация капельного полива из ПНД труб начинается с монтирования емкости с водой, которую устанавливают на высоту, создающую давление для выхода воды. В среднем бак поднимают на 1,5 м. Если требуется полив большой площади, то подъем увеличивается до 2 м.

Установка капельной системы пошагово:

Строим опору для емкости.
На высоте 5-10 см от дна бака устанавливаем соединение с магистральной линией, таким образом в систему будет попадать более чистая вода.
Устанавливаем запорный кран, оснащенный поплавковым механизмом, который будет открываться, чтобы пополнить бак водой, и закрываться при достижении водой максимума.
Отмеряем необходимую длину труб, отрезаем ее.
Соединяем конец трубы фитингами. Чтобы система получилась разъемная, лучше использовать фитинги «американка».
Определяемся со способом укладывания труб: поверхностный или заглубленный. Если выбрали второй способ, то всю коммуникацию, как основную, так вспомогательную, нужно уложить в траншею глубиной 0,3-0,75 м.
Присоединяем фильтр к баку и крану, если предполагается автоматический полив и возможность последующего удобрения, то сразу монтируем оборудование.
Угловым фитингом и отрезком трубы доводим магистральную линию до высоты 5-10 см над грунтом. Устанавливаем скобу-держатель для опоры.
Нарезаем полипропиленовые трубы длиной, равной расстоянию между отводами с учетом швов между фитингами и частями магистрали.
Устанавливаем и подключаем отрезки труб на тройники с удерживанием наклона. Конец трубопровода должен располагаться ниже к земле, чем его начало. Это позволит наиболее эффективно сливать воду из системы.
На конце трубы устанавливаем заглушку. Можно использовать шаровый кран, в этом случае будет возможность прочистки магистрали от засоров.
К тройникам подсоединяем трубы-отводы меньшего диаметра.
С выбранным шагом по расположению растений просверливаем в трубах-отводах отверстия диаметром, соответствующим диаметру капельницы.
Вставляем в отверстие сначала уплотнитель, а затем саму капельницу.
Устанавливаем в грунт рядом с растением.
На конец отводной трубы устанавливаем заглушку.
Подключаем бак к водопроводу.
Тестируем систему.

Капельный полив из ПНД-трубы своими руками, видео-инструкция:

https://youtube.com/watch?v=YnfYUp2PvUY

Принцип работы и разновидности

Эта технология была опробована несколько десятилетий тому назад. Ее результаты оказались настолько впечатляющими, что система получила широкое распространение. Основная идея состоит в том, что вода подается к корням растений. Есть два способа:

наливается на поверхность возле стебля;
подается под землей в зону формирования корней.

Первый способ более простой в установке, второй — более затратный: нужен специальный шланг или капельная лента для подземной укладки, приличный объем земельных работ. Для умеренного климата разницы особой нет — и тот и другой способ работают хорошо. А вот в регионах с очень жарким летом лучше показала себя подземная прокладка: меньше воды испаряется и больше ее попадает растениям.

Капельный полив применяют на огородах, в теплицах. Наиболее эффективен он при выращивании овощей и плодовых

Есть системы самотечные — для них необходима емкость для воды, установленная на высоте не менее 1,5 метров, есть системы со стабильным давлением. В них имеется насос и группа контроля — манометры и клапаны, создающие требуемое усилие. Есть полностью автоматизированные системы капельного полива. В самом простом варианте это клапан с таймером, открывающий подачу воды на заданный промежуток времени. Более сложные системы могут контролировать отдельно расход по каждой из линий подачи воды, тестируя влажность почвы и определяя погоду. Эти системы работают под руководством процессоров, режимы работы задаваться могут с панели управления или компьютера.

Это интересно: Короткие шторы до подоконника в интерьере спальни — рассмотрим подробно

Выбор оборудования

Магистраль для капельного полива состоит из двух основных элементов:

центрального шланга;
ответвлений от него в виде капельных трубок или лент.

Шланг выбирают сечением 10-15 мм, изготовленный из полиэтилена или ПВХ. Желательно, чтобы он был черного цвета, что минимизирует риск разрастания внутри него водорослей и микроорганизмов.

Если не планируют использовать автоматику для создания оптимального давления в системе, рекомендуется нарезать шланги на отрезки длиной 6м. Небольшое сечение обеспечит медленное движение воды и стабильное давление.

Ленты

Неотъемлемая часть системы – капельная лента. Это трубка с отверстиями, расположенными на определенном расстоянии. В соответствии с типом отверстий (щелевые, эмиттеры, форсунки) различают виды лент. Наиболее выгодны эмиттерные, так как система каналов в них гарантирует защиту от засорения. Существует два вида этих лент:

компенсированные;
некомпенсированные.

Отличие в том, что первые обеспечивают строго дозированный полив независимо от уклона или изгиба магистрали. У некомпенсированных неконтролируемый расход воды: на участках, расположенных ниже, полив будет более обильным.

Независимо от вида, ленты отличаются по диаметру и толщине стенки. В связи с этим, имеют разные эксплуатационные характеристики. При выборе ориентируются на правило: чем толще стенки трубки, тем дольше она прослужит.

Особенности эксплуатации лент с разной толщиной стенок:

0,125 мм. Рекомендована для устройства капельного полива растений с быстрым сроком созревания. Используется в течение одного сезона, легко повреждается острыми предметами.
0,15-0,2 мм. Наиболее востребована по причине невысокой цены и достаточной устойчивости к механическому воздействию. Не рекомендуется использовать на каменистых почвах.
0,25-0,3 мм. Возможно применение в сложных условиях, с риском повреждения механизмами и по причине высокой проходимости теплицы (при ее обслуживании большим количеством людей).
0,375 мм. Толстостенная, устойчива к укусам животных.

Фитинги

Для того чтобы собрать системы капельного полива в теплице своими руками, потребуются соединительные элементы – фитинги. Под этим общим названием скрывается широкий ассортимент изделий:

мини-стартеры;
стартеры;
стартеры с резиновым уплотнением;
стартеры с поджимом;
заглушки торцевые;
тройники;
зажимные угольники;
переходники;
ремонтные соединители.

Фитинги и их количество выбирают в соответствии с составленной на этапе проектирования схемой.

Краны

Различают несколько видов кранов для монтажа системы капельного полива в теплице:

Стартовый с зажимом. Предназначен для установки на центральную трубку (шланг) магистрали.
Стартовый с зажимом и уплотнительным кольцом. Улучшенная модификация предыдущего крана, надежно герметизирует отверстия.
Стартовый с внутренней соединительной резьбой. Предназначен для врезки в центральную магистраль.
Стартовый для гибких шлангов. Один из популярных элементов разводки системы.
Проходной. Соединяет два отрезка центральной магистрали.
Проходной для капельных лент.

Фильтры

Фильтры необходимы для предотвращения засорения выходного сопла магистрали, устранения различных примесей, находящихся в воде.

Различают три вида этого оборудования:

простые садовые;
самопромывные;
с редуктором давления.

По конструктивным особенностям делятся на:

дисковые;
сетчатые.

Первые оптимальны для установки в системах, осуществляющих забор воды из централизованного водопровода, колодца или скважины. Дисковые более надежны и эффективны, рекомендованы для сложных систем. Главный критерий выбора фильтра – пропускная способность. Этот показатель зависит от расчетной мощности системы.

Автоматика

Главный элемент конструкции автоматического капельного полива – контроллер. Именно он обеспечивает выполнение заданного режима и эффективность системы в целом. Есть множество видов контроллеров, с разным набором функций.

Это оборудование может быть простым, нацеленным только на отрывание-закрывание выходных клапанов. Или же обеспечивающим полный контроль, включая работу насоса, освещения, промывку фильтров. Выбор автоматики определяется потребностями владельца теплицы и сложностью магистрали.

Для простых систем, включающих не более 6 линий полива, подходит полупроводниковый контроллер, обладающий следующими функциями:

2 режима управления;
пульт с 6-ю кнопками;
встроенная защита от перепадов напряжения в электросети;
сохранение в памяти заданной программы полива в течение суток после отключения электроэнергии.

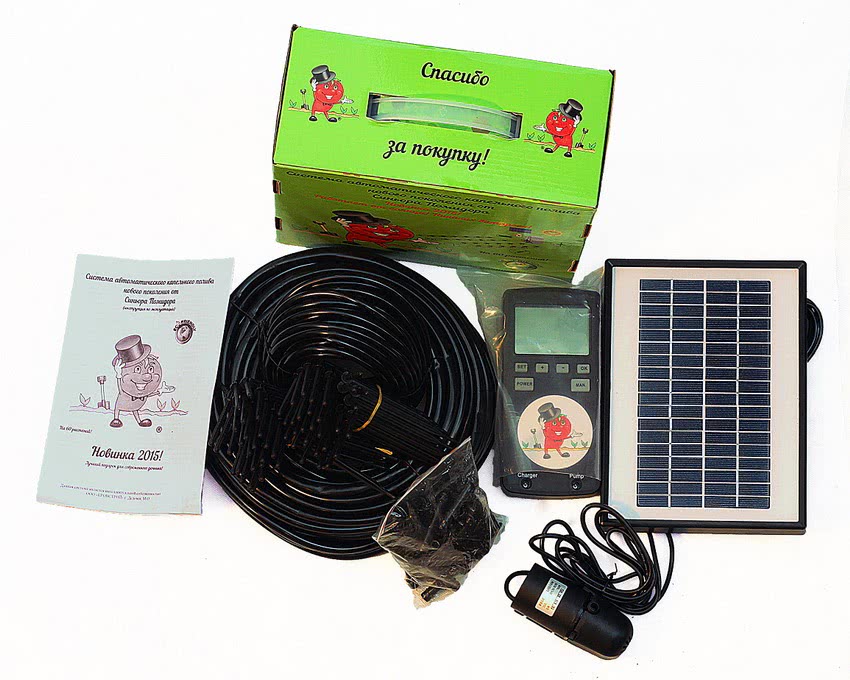

Система автоматического полива теплиц «Синьор Помидор»

Данная система является полностью автоматизированной и работает от солнечной батареи, входящей в комплект. Благодаря этому такой полив является абсолютно автономным, не требующим наличия электрической сети и постоянной смены батареек. Устройство также укомплектовано водомерной емкостью, погружным насосом, контроллером, системой эластичных шлангов, которые могут располагаться в проблемных зонах, и соединительных элементов.

Полностью автоматизированная система капельного полива «Синьор Помидор» работает от солнечной батареи, которая входит в комплект

Управление поливом осуществляется с помощью пульта, посредством которого устанавливаются нужные параметры, включающие количество жидкости, периодичность и продолжительность орошения в течение суток. Насос начинает работать в установленный срок и отключается через определенный промежуток времени, чего достаточно для полива насаждений.

Система предназначена для снабжения водой 60 растений. Для каждого требуется около 3,5 л воды в день. Можно приобрести дополнительный комплект, рассчитанный на 20 растений, и увеличить систему. Благодаря наличию насосного агрегата отсутствует необходимость в установке бочки на возвышенности и проделывании отверстия для присоединения крана. Насос подает в систему необходимое количество воды и осуществляет контроль давления в сети. Купить капельный полив в теплице можно от 5500 руб.

Принцип работы капельного полива

Коммуникации подают воду к корням растений под землей или на ее поверхности. Первый вариант целесообразно применять в регионах с жарким засушливым климатом. Для создания напора воды в самотечных конструкциях применяют бак с водой, который устанавливают на возвышенности (не ниже 1,5 м над землей). Готовые модели укомплектованы манометром, насосом и предохранительным клапаном с таймером.

Виды капельного полива

В зависимости от места прокладки шлангов устройства орошения бывают надземные и подземные. При прокладке лент на поверхности повышается вероятность испарения влаги, зато к растениям поступает вода комфортной температуры. Прокладка под землей выгодна с точки зрения защиты от испарения воды.

В зависимости от способа подачи жидкости системы бывают самотечные и принудительные. В первом случае напор жидкости создают за счет установки емкости на высоте 2 м над уровнем земли. В принудительных системах либо используют насос, либо подключают их к центральному водоснабжению. Коммуникации с принудительной подачей жидкости целесообразно применять на больших территориях.

Как сделать самостоятельно систему полива

На сегодняшний день есть очень большое количество конструкций такого типа. Правда цена на них будет довольно высокой. Чтобы сэкономить семейный бюджет, можно изготовить на дачном участке теплицу своими руками.Для того, чтобы растения росли очень хорошо, необходимо организовать качественный полив в теплице.На данный момент орошать растения можно любым способом:

Ручным.
Механическим.
Автоматическим.

Самодельная система полива для теплицы может включать в себя любой из этих способов орошения.

С чего начать?

Установка пластиковых труб

Для того, чтобы организовать самодельную систему орошения необходимо выбрать для этого качественные трубы.Есть несколько видов труб, которые используются для этих целей:

Пластиковые.
Полиэтиленовые.
Металлические.

Преимущества пластиковых труб:

Большой популярностью сегодня стали пользоваться пластиковые трубы. Они очень прочные и долговечные. Не стоит забывать о том, что внутри такой трубы никогда не будет собираться налет, который в значительной степени со временем сможет изменить внутренний диаметр трубы.
Пластиковые трубы могут иметь разнообразные размеры. Как правило, для системы орошения на загородном участке в теплице чаще всего используются трубы, диаметр которых составляет не менее 2,5 см.
Трубы из пластика могут выдерживать высокое давление и не подвергаются воздействиям температурных изменений. Также они не деформируются из-за изменения погодных явлений. Именно по этой причине их можно использовать круглый год и на поверхности грунта.
Если же пластиковая труба углублена в землю, то нужно ее обернуть при помощи целлофана или другого материала такого типа, чтобы утеплить трубу на зимний период времени.

Особенности полиэтиленовых труб:

Самодельная система полива теплиц может быть организована при помощи полиэтиленовых труб. Они очень мягкие и практичные. Очень часто их используют в качестве шланга для ручного полива.
Углублять их в землю не рекомендуется, так как они под давлением грунта могут начать деформироваться. Использовать такие трубы можно только в теплое время года, так как они под воздействием климатических условий могут трескаться.
Если в металлические или пластиковые трубы можно свободно сделать врезку, то в полиэтиленовую нельзя, так как соединить трубы такого типа можно при помощи специальных металлических жгутов, но они все равно будут давать течь.
Металлические трубы для организации системы орошения в теплице можно встретить только в промышленных конструкциях такого типа. На загородных участках они используются довольно редко. Все это обусловлено их высокой стоимостью.
Труба для орошения должна быть только из качественного металла, так как от этого будет зависеть экологичность выращенных растений. Не стоит использовать для этого цинк.
Соединяются такие трубы очень легко. Для этого применяется сварочные работы.
Как правило, такие трубы прокладываются под землей. Они свободно выдерживают давление внутри при подаче воды и давление на них грунта. Если пластиковые трубы углублять в землю, то для них необходимо будет создавать короб. Для этого используется другая труба из любого прочного материала. С металлическими будет достаточно использовать утеплитель, чтобы система водоснабжения не замерзла в зимний период.

Соединение трубы при помощи тройника

Автоматизация системы капельного полива для теплицы

Выше был рассмотрен порядок устройства обычного, не автоматизированного полива в парнике своими руками. Теперь можно рассмотреть возможность устройства автоматического полива теплицы. Для этого вам нужно найти постоянный источник подачи воды. Если у вас нет подающего водопровода, емкость с водой можно установить в самой теплице. Единственное, что от вас будет требоваться, это следить за уровнем жидкости в емкости.

Разумеется, этот процесс тоже можно автоматизировать, но лишь в том случае, если на вашем участке есть постоянная подача воды. Какому бы варианту вы ни отдали свое предпочтение, установив емкость и определив суточный расход воды на полив в вашей теплице, вам всегда будет известно, что пришло время добавить воды в емкость.

Емкость у вас есть, и вы ее уже установили. Теперь необходимо автоматизировать процесс полива. Для этого наладьте капельный полив так, как и в вышеописанном случае.

Дополнительно нужно будет купить автоматический контроллер, который будет открывать и прекращать подачу воды в магистральный трубопровод. Современные контроллеры легко программируются на включение в определенное время по часам, времени суток и дням недели.

https://youtube.com/watch?v=PM5AIQf8reQ
