Насос для повышения давления воды

Из собственной скважины

Частные дома, не подключённые к центральному водопроводу, обеспечиваются водой из скважины. Помимо выше рассмотренных причин, понижение напора может возникнуть из-за поломок станции, добывающей воду.

Ремонт станции

При падении мощности напора в доме, где водоснабжение обеспечивается через скважину, первое, что необходимо проверить – это правильность работы станции. Перебои в работе станции могут возникнуть по разным причинам и проявляться различным образом.

К основным видам неисправностей относятся:

1. Поломка реле или регулятора. Проявляется в виде скачков давления, либо его понижения, либо полном отключении подачи.

   Следует помнить, что поломка регулятора может быть вызвана окислением контактов и нарушениями в работе контрольной платы, поэтому в данной ситуации нужно отключить станцию и произвести оперативный ремонт во избежание короткого замыкания.
2. Поломка насоса. Как правило, насосы ломаются в результате выхода из строя других частей системы. Необходима замена.
3. Поломка аккумулятора. Возникает из-за разрыва мембраны. В таком случае его заменяют.
4. Загрязнение бака. В процессе эксплуатации внутри бака может скапливаться грязь. Это нечастая ситуация, возникает она при чрезмерном скоплении ила в скважине и падении насоса на дно, что приводит к превышению давления и закупориванию аккумулятора.
5. Поломка обратного клапана. Проблема проявляется в виде цикличных скачков давления.

При возникновении неисправностей в работе станции, следует обращаться к специалистам для починки системы и замены неисправных элементов.

При правильной работе станции, водоток в частном доме можно усилить дополнительными методами, такими как установка насоса и бака.

Очистка и замена фильтров

Очень частая причина проблематики – это загрязнение фильтров. Это относится как к фильтру, расположенному у входа труб в дом, так и к фильтрам, установленным перед выходами воды.

Что делать:

• при возникновении проблемы следует проверить фильтры очистки на предмет загрязнений;
• при необходимости фильтры следует почистить от отложений, а также вовремя произвести замену в случае неисправности.

Установка дополнительного насоса

Если очистка фильтров не дала существенного эффекта и требуется более сильное давление, тогда стоит произвести дополнительные меры по его увеличению.

Самый простой и экономный метод повышения давления воды – это установка дополнительного насоса для дожима. Это устройство самостоятельно следит за показателями напора и включается при его падении.

Насос усиливает всасывание воды из источника и направляет на выход более мощный поток. На рынке представлены насосы различных ценовых категорий и мощностей.

Как выбрать нужную модель:

1. При выборе насоса необходимо учитывать требуемую мощность. Она должна соответствовать потребностям системы.

   Нет необходимости в чрезмерном напоре: во-первых, насос с превышенной мощностью – это лишняя трата денег, во-вторых, бытовые приборы из-за избыточного напора быстрее выходят из строя.

   Для большинства домов стандартом является давление около двух атмосфер – не меньше, но и без существенных превышений.

2. Насос устанавливают между баком гидроаккумулятора и приборами-потребителями воды. Учитывают расположение насоса относительно направления потока, оно указывается в документации к насосу. Соединения должны быть загерметизированы.
3. После установки выполняется проверка действия насоса. Если давление увеличилось, значит, процесс произведён правильным образом.

Накопительная емкость

Если проблема заключается в малом количестве поступающей воды в помещение, решение будет состоять не только в прочистке фильтров и увеличении давления в трубах, но и в обеспечении непрерывного притока.

Помочь в этом может такое устройство, как накопительный бак. Суть его работы проста – вода из скважины скапливается в баке, и уже оттуда поступает по трубам к кранам.

Бак наполняется в автоматическом режиме, и при открытии кранов либо включении приборов-потребителей, выдаёт воду при помощи насоса.

Как выбрать бак:

• выбирать бак следует, отталкиваясь от нормы потребления воды, лучше подобрать такую ёмкость, объём которой будет равняться суточному потреблению, или даже больше;
• при использовании бака в систему также следует установить байпас — это необходимо, чтобы в случае поломок в работе станции можно было деактивировать систему без необходимости перекрытия подачи воды;
• необходимо регулярно производить очистку бака, так как в нём со временем скапливаются вредные микроорганизмы и отложения.

Куда обращаться

За водоснабжение отвечает огромное количество разнообразных подразделений, потому потребители нередко теряются, и не знают, куда жаловаться на плохой напор холодной или горячей воды в вашем кране. Согласно действующим правилам, за текущим состоянием водопроводных труб в своем жилище следит собственник, работу водопроводов и стояков контролирует ЖЭК или управляющая компания, поставкой холодной воды занимается Водоканал, а горячей – ГУП ТЭК.

Если недостаточный напор воды зафиксирован в частном доме

Если пользователь проживает в частном доме, он должен обращаться с жалобой в организацию, с которой у него заключен договор на предоставление воды для полива, личных нужд. В случае с частными домами чаще всего вопросами поставки воды из скважины, водопровода занимаются непосредственно сами компании-поставщики, или водоканал.

В новостройке

В случае с новостройками ситуация может быть самой разнообразной. Чаще всего новостройки в одном случае находятся на гарантийном обслуживании застройщика, потому писать жалобу следует на его имя.

Если в новостройке всем занимается управляющая компания, тогда все жалобы будут отправлены структуре ЖКХ, с которой заключен договор на обслуживание. Ее представители займутся проблемой, как поднять напор в квартире заявителя.

В приватизированной квартире

Если маленький напор фиксируется в приватизированной квартире, то писать жалобу нужно в управляющую компанию или ТСЖ. В течение 10 дней специалисты дадут ответ, и если они выявят проблему, займутся ее устранением в следующие 30 дней.

Если управляющая компания (ТСЖ) игнорирует заявку, и не спешат отвечать на обращение, тогда следует обращаться с жалобой в жилищную инспекцию. В последнем случае нужно будет подготовить доказательную базу, которая покажет глубину проблемы.

Куда обращаться?

При возникновении локальной проблемы, которая затрагивает одну квартиру или подъезд, необходимо обращаться в управляющую компанию. Она проведет диагностику системы, определит проблему и по возможности устранит неисправности, в результате чего давление возобновится.

В случае, когда управляющая компания не предприняла соответствующих действий, подайте жалобу в следующие инстанции:

• директору компании;
• жилищную инспекцию;
• Роспотребнадзор.

В любом случае, от ваших действий будет зависеть комфорт в доме.

Предыдущая запись Размеры водопроводных труб
Следующая запись Чистка колодца своими руками

Способы увеличения давления в системе

Проблема с водонапором, особенно в старых домах, может иметь конструктивно-технический характер, перед которым коммунальщики бессильны. Также, экономя энергоресурсы, поставщики часто отключают один или несколько общедомовых повысительных насосов. За счет дублирующих контуров водоснабжение полностью не прекращается, но напор в системе значительно снижается.

В такой ситуации возникает необходимость применения одного из двух или двух одновременно методов оснащения водопроводной сети дополнительным оборудованием для увеличения давления и напора воды.

Метод #1 — проточный насос

Насосы такого типа повышают напор воды без дополнительного её забора, и каких-либо разрешений на их установку в квартирах не требуется.

Существует несколько разновидностей данных устройств, отличающихся по таким характеристикам, как:

• тип управления (ручное, автоматическое);
• разрешённая температура воды;
• способ охлаждения.

Встроенный датчик устройства автоматически реагирует на падение давления в системе и поднимает его до оптимального значения.

Конструктивно проточный насос состоит из мокрого ротора, который находится в перекачиваемой воде. Ротор отделён от стартера тонкой гильзой из нержавеющего металла

Агрегаты данного вида относятся к поверхностным циркуляционным насосам. Они легко и быстро монтируются на существующих инженерных сетях. Как правило, дополнительных реконструкций системы для установки проточных насосов не требуется.

Давление, нагнетаемое насосом, может регулироваться как в ручном, так и в автоматическом режиме.

При подборе насоса необходимо сопоставлять его производительность с водопотреблением в квартире, чтобы при одновременном использовании нескольких бытовых приборов потребляющих воду, пропускной способности агрегата хватило для их нормальной работы.

К примеру, на три точки разбора воды будет достаточно насоса производительностью 3,5 м3 /час.

Небольшие по габаритам и весу проточные циркуляционные насосы могут устанавливаться на вводе центральной магистрали в квартиру, а также непосредственно перед потребляющим воду сантехническим бытовым устройством или газовой колонкой

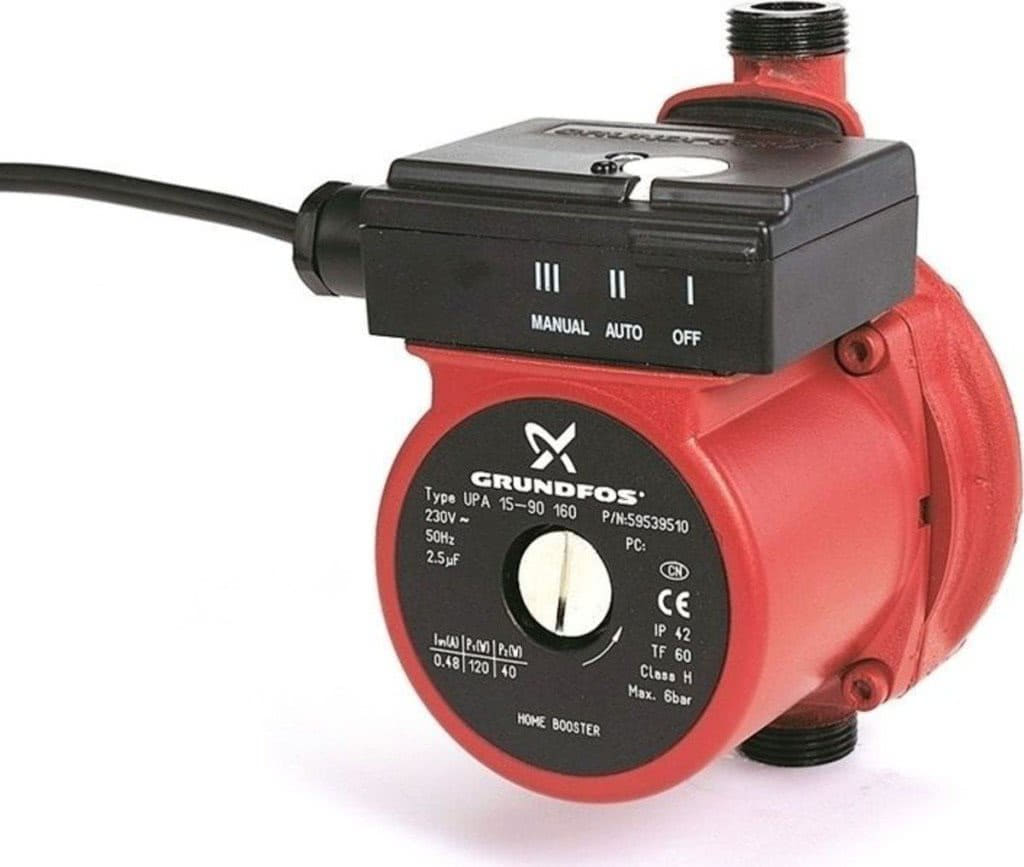

Из наиболее популярных моделей агрегатов данного назначения можно выделить прибор от бельгийского производителя Grundfos UPA 15-90, имеющего большой рыночный спрос и достойное соотношение цены и качества.

Насос имеет очень хорошую характеристику по шуму – 35 дБ, что не требует дополнительной звукоизоляции в жилых помещениях. Несмотря на небольшую потребляемую мощность – 120 Вт, напор воды в системе повышается на 0,6 — 0,8 бар.

Важная спецификация агрегата — автоматическая блокировка при расходе воды менее 90 л в минуту и защита мокрого ротора (одновременное охлаждение и смазка).

Насос может устанавливаться как в вертикальном, так и в горизонтальном положении.

Метод #2 — насосная станция

При отсутствии эффекта от использования проточного насоса, более радикальной мерой будет являться установка в квартире насосной станции для повышения давления.

Часто только такая вынужденная мера может решить проблемы с напором воды у жильцов верхних этажей многоэтажек.

Конструктивно накопительная станция состоит из насоса и водяного аккумулятора – мембранного бака. Насос закачивает воду в бак и затем подаёт её к водоразборным точкам

С помощью реле давления вода поступает к потребителю с требуемым, заранее заданным, напором. При заполнении ресивера насос отключается.

Возобновляется работа станции после израсходования воды в гидроаккумуляторе.

Преимущества такого устройства:

• возможность пользования водой даже при её отсутствии в водопроводной системе;
• устойчивость к перепадам водяного давления.

Но следует учитывать, что такие агрегаты имеют относительно большие габариты и они более шумные, чем проточные насосы. Это накладывает определенные неудобства в использовании их в квартирах.

Кроме этого, мощная насосная станция может засосать воздух из квартир, расположенных на одних стояках водоснабжения, что приведёт к отключению насоса и необходимости заполнения системы водой.

Более широкое применение насосные станции находят в частных домах на автономных системах водоснабжения.

Рекомендации по выбору насосной станции для повышения давления и обзор лучшей десятки предложений мы привели в следующей статье.

Как повысить давление

Если все мероприятия по стабилизации постоянного пониженного давления, такие, как обращение в ЖЭК или замена внутриквартирной разводки и фильтров, не дают результатов, можно прибегнуть к установке специального оборудования. Существуют два способа повышения напора:

• Подключение циркуляционного насоса, увеличивающего напор посредством втягивания воды. Это отличное решение для квартиры: устройство имеет небольшой размер, его можно вмонтировать в водопровод перед точками доступа воды.
• Установка насосной станции. Несмотря на преимущество такого оборудования в плане мощности, этот вариант имеет серьезные недостатки: станция требует специального согласования и занимает много места.

Как посчитать потерю?

Потеря давления в водопроводной сети происходит по следующим причинам (засоры и ржавчина труб не рассматриваются):

1. Сопротивление трубы на прямых участках.
2. Местное сопротивление (изгибы, клапана и т.п.).

Для удобства подсчетов существуют онлайн-калькуляторы, которые в считанные секунды позволяют выяснить уровень падения давления в трубопроводе. Также для решения этой задачи можно воспользоваться специальными табличными данными.

Расчет на прямых участках

Для расчета потерь нужно выяснить:

• расход воды;
• материал трубопровода, его диаметр и длину.

Выбрав нужное значение в таблице и выяснить величину снижения давления.

Табличные данные для полипропиленовых труб, — для металлических труб в вычисления нужно добавить поправочный коэффициент 1,5. Если длина трубы меньше 100 метров, то результат умножается на коэффициент длины. Так для металлической трубы с диаметром 50 мм, длиной 35 метров и расходом воды в 6.0 м³/ч получится следующий результат: 1,6*0,35*1,5=0,84 мвс.

На местах

Также потери происходят на поворотах и изгибах трубопровода, а также в местах нахождения запорной арматуры и фильтров.

Для расчетов существует специальная таблица, чтобы ей воспользоваться нужно узнать скорость потока воды в трубе, — вычисляется это следующим образом: расход нужно разделить на площадь сечения трубы.

Как измеряют давление в системе водоснабжения частного дома

Предельное значение в водопроводном манометре – 6-7 бар

Для измерения в системе водоснабжения используется манометр. Его устанавливают рядом с водосчетчиком в точке ввода водопроводной трубы в здание. Также встроенным устройством оснащаются обогревательные котлы. Манометр позволяет самостоятельно провести измерения фактических значений и сравнение их с теми, что соответствуют технологическим нормативам и ГОСТам.

Превышение нормативов представляет опасность для сантехнических и бытовых приборов. Водопроводный манометр оснащен измерительной шкалой с максимумом в семь атмосфер: при повышении напора больше этого показателя в сети образуются крупные неполадки. На участках сочленения трубных отрезков возникают протечки, чувствительные элементы ломаются.

Нагнетательные насосы: основные виды

Насосные роторы бывают: сухие и проточные (мокрые). Элементы мокрого агрегата смазываются проходящей по ним жидкости. В ходе эксплуатации дополнительного обслуживания не требуют. Главное на начальном этапе его правильно установить.

Хотя сухой ротор и обладает более сильной мощностью, в процессе его необходимо обслуживать. При включенном состоянии агрегат издает своеобразные звуки в виде комариного писка.

Плюс: элементы ротора защищены водостойкой заслонкой. Минус: их необходимо иногда чистить.

Виды устройств зависимо от применения:

• Насос, способный повысить гидравлическое давление в водопроводной трубе с использованием ручного режима. Автоматические переключатели отсутствуют. Чаще всего конструкцию используют, если установлена система «теплый пол».
• Устройство, автоматически срабатывающее сразу после подачи воды. Если вентиль закрыть, насос выключится.

Для спецмонтажа циркулирующего насоса с нагнетанием давления необходимо выполнить такие действия:

1. Перекрыть воду.
2. Где будет устанавливаться прибор, вырезать участок трубы нужного размера.
3. На стыках установить фитиновые насадки для соединения.
4. Соединить с трубопроводом насос.

Сделать струю в кране больше не сложно. Нужно прочистить трубу от налета или заменить ее полностью. Установить прибор, регулирующий гидравлическое давление в водоотводе.

Сейчас читают

• Причины из-за которых слабый напор в смесителе
• Что делать, если из крана с холодной водой течет кипяток
• Способы шумоизоляции канализационных труб в квартире
• Специальные насадки на краны для экономии воды

Что может спровоцировать падение давления?

Перед тем как приступать к дальнейшим действиям, необходимо установить источник проблем, так как создать давление воды в частном доме без определения причин такого неприятного явления не получится. Работа может вовсе не принести результата. Чаще всего провоцируют падение напора:

1. Засоры. Это происходит в том случае, если насосная станция находится под землей. Такие системы нередко забиваются глиной, илом, песком и т. д. Насос становится неэффективным, так как ему сложно перекачивать большой объем жидкости. Результат — снижение давления. Взвеси в самой жидкости тоже небезопасны: они рано или поздно забивают фильтры очистки.
2. Поломка оборудования. Если оно используется длительное время, то выход из строя некоторых деталей, узлов системы, проблемы со стыками — только вопрос времени. Гидравлические потери вызывает повреждение резинового поршня, рабочего колеса. Когда система загрязняется, может произойти автоматическое переключение с высокого давления на низкое.
3. Потенциальные утечки. Водопровод, находящийся на глубине, может быть легко поврежден по нескольким причинам. Это разгерметизация, коррозионные процессы, почти неминуемые для металлических изделий, ежедневно контактирующих с жидкостью и грунтом. Возможен элементарный прорыв трубы (например, пластиковой).
4. Изменение качества источника. Каждый колодец или скважина имеет свой срок эксплуатации. Источнику, расположенному на песке, грозит заиливание. Если хозяева вовремя не предприняли необходимых мер по очистке, насосу приходится перекачивать большие объемы воды, но из-за засоров оборудования давление постоянно падает.
5. Недостаточное напряжение в электросети. Если оно не соответствует параметру, указанному в паспорте насоса, агрегат не сможет гарантировать необходимый напор для идеальной работы системы. В этом случае нужен стабилизатор напряжения. Другой вариант — приобретение более мощного оборудования.

Вина может лежать на неисправной запорной арматуре. Отложения внутри труб, шлангов, смесителей — еще одна причина падения давления. Просвет со временем уменьшается, а такой водопровод уже не в состоянии гарантировать нормальный напор жидкости.

Насосные станции

Исходя из конструкции и принципа действия, происходит деление на следующие модели:

Это тот же насос, но уже с добавлением гидроаккумулятора или гидробака, создающего давление значительно сильнее. Устанавливаются перед бытовым или промышленным трубопроводом. Имеют реле автоматического включения, которое срабатывает по мере снижения уровня, соответственно, давления в резиновой оболочке, вмонтированной во внешний металлический ограничительный бак. В отличии от обычных напорных насосов, мощности давления хватает для работы всей сантехники и бытовой техники. Потеря давления на одном метре водопроводной трубы оставляет от 0,1 Бара. Решающим фактором является поточное состояние труб, отсутствие или наличие наростов на внутренних стенках.

Общие рекомендации как повысить давление воды в водопроводе

Чтобы ответить на вопрос, как повысить давление воды без последствий для потребителей и водонапорной сети, для начала необходимо определиться с причинами снижения напора. Можно выделить следующие их разновидности:

• утечки, прорывы в системе подачи воды;
• отложение кальциевых солей на внутренней поверхности труб, из-за чего уменьшается сечение трубы и ихпропускная способность;
• забивание фильтра водоочистки;
• неисправности фитингов и запорной арматуры.

В многоквартирных домах очень часто отключают один или несколько насосов подачи воды на распределительном пункте. Это делается с целью экономии электроэнергии или в случае неисправности электронасосов. Как правило, полностью вода не отключается, так как обычно присутствуют дублирующие контуры, но давление существенно снижается, и для штатной работы приборов потребления его нужно существенно повысить.

Для первичной диагностики проще всего обратиться к соседям и поинтересоваться у них наличием давления в водопроводе. Локальное снижение давления говорит о дефектах сантехнической разводки в вашей квартире. Если же произошло общее снижение давления, то следует сообщить об этом в обслуживающую организацию. Давление в системе водоснабжения не должно опускаться ниже одного бара и подниматься выше четырех бар.

Для постоянного мониторинга давления воды в системе устанавливается манометр на входе водяной магистрали в дом или квартиру.

В частном доме при использовании насосной станции проверяется ее работоспособность. Самая распространенная неисправность – засор глубинного фильтра, который стоит на водозаборе.

Помимо фильтров грубой очистки существую фильтры тонкой очистки. Обычно они устанавливаются индивидуально для каждого прибора, потребляющего воду.

После проверки всех фильтров необходимо проконтролировать давление по всему контуру трубопровода последовательно в разных местах. В сложной системе водоснабжения целесообразно расположить несколько манометров, с помощью которых можно отслеживать давление воды на разных уровнях (этажах) или по группам потребителей. Таким образом, можно оперативно обнаружить утечку воды, после устранения которой давление повыситься.

Обратите внимание, что существует несколько единиц измерения давления воды. Основная единица в метрической системе мер (СИ) – Паскаль. Давление воды обычно измеряется в мегапаскалях (МПа)

Также используются внесистемные единицы: бары, атмосферы, кгс/см2, PSI, (иногда даже фунт/квадратный дюйм). В приведенной ниже таблице сопоставляются все эти единицы измерения

Давление воды обычно измеряется в мегапаскалях (МПа). Также используются внесистемные единицы: бары, атмосферы, кгс/см2, PSI, (иногда даже фунт/квадратный дюйм). В приведенной ниже таблице сопоставляются все эти единицы измерения.

Использование проточного и накопительного метода повышения давления позволит повысить напор воды из водопровода и обеспечит ее поступление в необходимом количестве.

1. Врезка в водопровод под давлением насоса

осуществляется на вводе магистрали в квартиру. Давление воды увеличивается за счет создания дополнительного разрежения на выходе из общего водопровода в дом. Современные насосы малогабаритны и энергоэффективны. Регулировка давления осуществляется как ручным, так и автоматическим способом. Эффектом от такого способа будет увеличение давления на 1-1,5 атм.

установить насосную станцию.

Даже при минимальном давлении в системе установка будет круглосуточно работать в режиме накопления и создаст необходимый резерв воды.

Ресивер или гидроаккумулятор позволяет быть независимым от перепадов давления и даже краткосрочного полного отключения водоснабжения. Для его монтажа требуется гораздо больше места и времени, чем просто для установки проточного насоса. Размер накопительной емкости должен быть десятикратным по отношению к суточному потреблению воды. В итого вы получаете идеальное давление на выходе.

Как определить проблему в каждом конкретном случае?

В частных домах, где водоснабжение обеспечивается при помощи насосной станции, наиболее частой причиной возникновения проблемы является засорение фильтра.

Поэтому первым делом следует проверять правильную работу станции, прочистить и при необходимости произвести замену системы фильтрации. Проверить правильную работу станции несложно, так как на неё по умолчанию устанавливается манометр.

Помимо основного фильтра, установленного на водозабор, следует проверить работу дополнительных фильтров, устанавливаемых возле приборов, связанных с трубопроводом.

Если напор воды недостаточен только в одном конкретном кране, либо вода медленно поступает, например, в стиральную машинку, а все остальные приборы работают исправно, значит проблема заключается в засорении одного из фильтров, установленных на выходе, либо в локальной протечке.

Если фильтры не засорены, и станция работает исправно, необходимо произвести проверку труб на предмет возникновения протечек. Для быстрого обнаружения протечек на трубы внутри помещения целесообразно монтировать несколько манометров, чтобы оперативно мониторить, на каком участке труб происходит снижение показателей давления.

Причины уменьшенной струи воды

Для выяснения источника слабой водяной струи первую очередь следует пройтись по соседям, которые живут на нижнем и верхнем этажах, и узнать обстановку. Информация даст понять ситуацию, касающуюся общей трубопроводной системы.

Если выяснится, что вода слабо течет только в одной из квартир стояка, тогда именно там и необходимо искать причину. Для этого следует осмотреть полностью всю систему водоснабжения, идущую в квартире.

Рассмотрим основные причины, по которым может уменьшиться водная струя в кране.

Засорен трубопровод

Это самая частая причина. Особым образом это касается разводок старых стальных или железных труб. Их стенки внутри плотно стелются налетом, отчего просвет уменьшается. Сами стенки становятся шероховатыми. Для разрешения вопроса недостаточного напора воды нужно установить новые пластиковые трубы.

Засор косого фильтра

Обычно он установлен перед вычислительным прибором (счетчиком) расходуемой воды. В народе это устройство для фильтрации воды назвали «грязевиком». В него может попадать песок, частицы ржавчины и прочий мусор. Иногда его надо очистить от засора и промывать под водой.

Забился аэратор

В слив монтируется узкоспециальное приспособление — сеточка для фильтрации. Если она засорена мусором, то это тоже важная причина, почему в кране значительно уменьшается струя воды. Для исправления ситуации достаточно выкрутить сеточку, прочистить от сора.

Если у всех соседей, живущих по одному стояку высотного строения слабая струя воды, а у других такой проблемы не наблюдается, тогда источник кроется в общедомовом водопроводе.

Важна и подаваемая мощность на обслуживающей насосной мини-станции. От нее зависит мощность давления, подаваемого в трубопроводную магистраль домов.

Какое давление воды в водопроводе многоквартирного дома

В правительственном постановлении РФ от 6 мая 2011 г № 354, регламентирующем порядок предоставления коммунальных услуг гражданам, проживающих в МКД или использующих в них помещения для различных целей, оговорено максимальное и минимальное давление в магистрали горячего (ГВС) и холодного (ХВС) водоснабжения.

Общепринятым считается напор холодной воды в точке водозабора от 0,03 МПа (0,3 кгс/см2, атм., бар) до 0,6 МПа (6 кгс/см2, атм. бар).

Для водоразборных колонок, которыми могут пользоваться жильцы при отсутствии водопроводных коммуникаций, установлен минимальный напор в 0,1 Мпа (1 кгс/см2).

Для горячего водоснабжения существующие нормативы в водоразборной точке чуть ниже ХВС и находятся в границах от 0,03 Мпа (0,3 кгс/см2) до 0,45 Мпа (4,5 кгс/см2).

Рис. 4 Нормы расхода на одного жильца домов квартирного типа по СНиП 2.04.01-85*

Свободный напор

Понятно, что давление во внутреннем квартирном водопроводе многоэтажек напрямую связано с его параметрами на входе, в СНиП 2.04.02-84 регламентированы его значения в наружных водоносных сетях, основные пункты документа:

• Согласно нормативам, давление в городском водопроводе населенных пунктов с учетом максимальных объемов потребления для хозяйственных и питьевых нужд на входе в здания принимают минимум 10 м (1 атм.). При расчетах требуемого напора на входе многоэтажек к каждому этажу прибавляют по 4 м.
• Если имеется возможность регулировки давления в магистральной сети на входе в здание, то допустимо принимать его добавление на каждый этаж по 3 м. Здания при этом должно быть оснащено резервуарами для хранения водных запасов.
• Если к наружным водопроводным сетям подключены здания разной этажности или построенные на возвышенностях, допустимо устанавливать местное насосное оборудование для увеличения напора в многоэтажках и сооружениях, возведенных на высотах.
• Так как водоразборные колонки подключены к наружным водоносным сетям и находятся на высоте домовых вводов, размещенных на уровне земли, минимальный напор в них принимают равным 10 м.
• Предельный показатель входного напора в здания для водоподающих сетей хозяйственного и питьевого назначения не должен быть выше 60 м.
• Если к наружной водопроводной сети с давлением в трубах 60 м подключают отдельные здания или районы, для компенсации избыточного напора используют регуляторы или систему водоподачи разбивают на зоны.
• Помимо водоподающих сетей для хозяйственно-бытовых нужд и питьевого назначения, в населенных пунктах прокладывают противопожарные линии низкого и высокого давления.
• Для противопожарных трубопроводов низкого давления принимают напор не менее 10 м. Если ветви хозяйственно-питьевого и противопожарного назначения объединяют, максимальный уровень напора не должен быть выше 60 м.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Давление в автономном водопроводе

Водопровод в частном доме — система достаточно сложная, поскольку надо сделать так, чтобы давление воды из любого природного источника было постоянным. Если подобная неприятность возникает с «завидной» регулярностью, сначала необходимо найти ее причины, а потом постараться устранить их.

Единицы измерения давления — бар или атмосфера (атмосферная единица). Например, чтобы гарантировать подъем воды на 10-метровую высоту, необходимо создать давление, равное одному бару. Отличие частных домов от многоэтажных зданий — отсутствие четких норм относительно давления в водопроводе. Эта величина, закладываемая на стадии проектирования здания, может быть различной — от 2 до 10 бар (атмосфер).

Старый норматив (1 атм) теперь не показатель. Большое количество техники с таким давлением работать попросту откажется. Средние, наиболее распространенные значения находятся в пределах 1,4-2,8 атмосфер, но рекомендуют сделать запас. В этом случае системе подачи воды необходимо реле давления. Работа этого прибора заключается в автоматизации процесса. Когда давление снижается, устройство включает насос, когда увеличивается, отключает.

Давление и приборы

Чтобы обеспечить напор, на этапе проектирования надо предусмотреть все сантехнические приборы, которые планируется установить в здании. Каждый из них требует своего давления:

• ванна, душ, биде — 0,2 бара;
• джакузи, гидромассаж — 0,4 бара;
• отопительный котел — минимум 2 бара;
• посудомоечная машина — 1,5 бара;
• раковина, унитаз — 0,2 бара;
• система пожаротушения — 1,5 бара;
• система полива сада — 3,5 бар;
• стиральная машина — 2 бара.

Чтобы работа бытовой техники была максимально эффективна, к параметрам, указанным в паспорте устройств, надо добавить не менее 0,5 атмосфер. Оптимальным значением для частного дома, в котором живут постоянно, будет величина не менее 4 бар. Это давление даст возможность беспроблемного использования всех благ цивилизации, предохранит водопроводные трубы от возможных аварийных ситуаций.

Особенности автономной системы

Стабильность работы насосной станции зависит от производительности (дебита) колодца или скважины. Если она недостаточна, то расход повышает возможности источника, а напор значительно уменьшается. Такая ситуация довольно часто случается, если используют безнапорные скважины и колодцы.

Необходимое давление в состоянии гарантировать только артезианские скважины, но и в этом случае могут возникнуть сложности, так как не все из них имеют возможность обеспечить нужный объем воды. Из-за источника с большим дебитом хозяева могут получить другую проблему: сильное повышение давления становится причиной выхода насосной станции из строя, быстрого износа сантехнического оборудования.

Заключение

В многоэтажных домах существует проблема не только с пониженным, но и с избыточным давлением, — это случается с квартирами на первых этажах дома, например, когда система не зонирована или при разовом нарушении режима водоснабжения коммунальными службами.

Поэтому навык самостоятельного замера мощности в водопроводе квартиры приобретает особую ценность, поскольку позволяет своевременно выявить превышение давления и дать знать службам водоканала соответствующий сигнал, что предотвратит аварийную ситуацию и преждевременный выход сантехнического оборудования.

Источник

Похожие записи:

Как назвать группу вконтакте: выбираем классное имя для своего сообщества Как намотать леску на катушку триммера Как подключить телефон через блютуз к магнитоле Ремонт смесителя на кухне своими руками: пошаговая инструкция и подробное видео Артезианская скважина Детская песочница кораблик своими руками: 6 пошаговых фото️
