Как сделать картинг своими руками: чертежи, руководство с фото

Что такое картинг

Картинг — это автомобильные гонки на мини машинах (картах). Карт — это спортивный мини автомобиль, простейшей конструкции без кузова с малолитражным двигателем. Но бывают такие автомобили с мощными моторами, это уже будет относится к классу «суперкарт». Карты такого класса способны достигать максимальную скорость до 260 км/ч.

Устройство карта

Карт класса ПИОНЕР

1 — передний верхний отбойник; 2 — педаль газа; 3 — педаль тормоза; 4 — рычаг переключения передач; 5 — задний отбойник; 6 — тормозной диск; 7 — главный тормозной цилиндр; 8 — рама (шасси); Л — подшипник рулевой колонки; Б — подпятник рулевой колонки.

Габаритные размеры картинга:

  • Длина: 1015 мм;
  • Ширина спереди между колесами: 750 мм;
  • Ширина сзади между колесами: 730 мм.

Участниками картинг заездов могут быть даже маленькие дети. Ниже приведена таблица возрастов и гоночных агрегатов, соответствующей мощности.

Класс Возраст участников Рама машины Двигатель Правила
Микро 6-8 Омологированная IAME Parilla 60 (Италия) Скорость около 60 км/час, соревнования местные и по России. Техника надежная. Участников много.
Мини 9-10 Омологированная IAME Parilla 60 (Италия) Много участников, скорость около 80 км/час, соревнования как по России, так и местные. Техника надёжная.
Супер-Мини 10-12 Омологированная IAME Parilla 60 (Италия) Много участников, соревнования как общероссийские, так и местные, техника надёжная, скорости около 100 км/час.
Пионер 8-11 Любая Отечественный 50 см³ с КПП Устаревший класс, на общероссийских соревнованиях мало участников, техника ненадёжная, скорости порядка 60 км/ч.
Кадет 10-13 Любая Отечественный 50 см³ с КПП Устаревший класс, на общероссийских соревнованиях мало участников, техника ненадёжная, скорости порядка 80 км/ч.
Мини-Ракет 8-11 Любая Raket-85 (Швеция) Устаревший класс, только местные соревнования, техника надёжная, скорости порядка 60 км/ч.
Ракет 11-13 Любая Raket-85 (Швеция) Устаревший класс, только местные соревнования, техника надёжная, скорости порядка 80 км/ч.
EasyKart-50 5-8 Birel EK IAME Parilla 50 EK (Италия) Моносерия, только местные соревнования, техника надёжная, скорости порядка 40 км/ч.
EasyKart-60 8-13 Birel EK IAME Parilla 60 EK (Италия) Моносерия, много участников, техника надёжная, скорости порядка 80 км/ч.

своими Картинг руками. Рулевые тяги разной При.

длинны создании картинга своими руками, вопрос возникает: Как лучше сделать рулевые равной: тяги длины или одна короче Первый

другой? вариант рулевого механизма, рычаги кулаков поворотных соединены между собой длинной тягой рулевой.С рулевой сошкой соединен один из помощью, с них короткой тяги

Основное достоинство системы такой, это правильная кинематика поворота и регулировка простая, что очень важно для кто тех решил построить картинг своими этом

В руками варианте, при любом угле передних поворота колес их взаимное положение не будет поворота от зависеть рулевого механизма. Поворот каждого четко колеса определен.

Картинг своими руками. тяги Рулевые равной длины.

Система же с двумя тягами короткими, такими достоинствами не обладает.

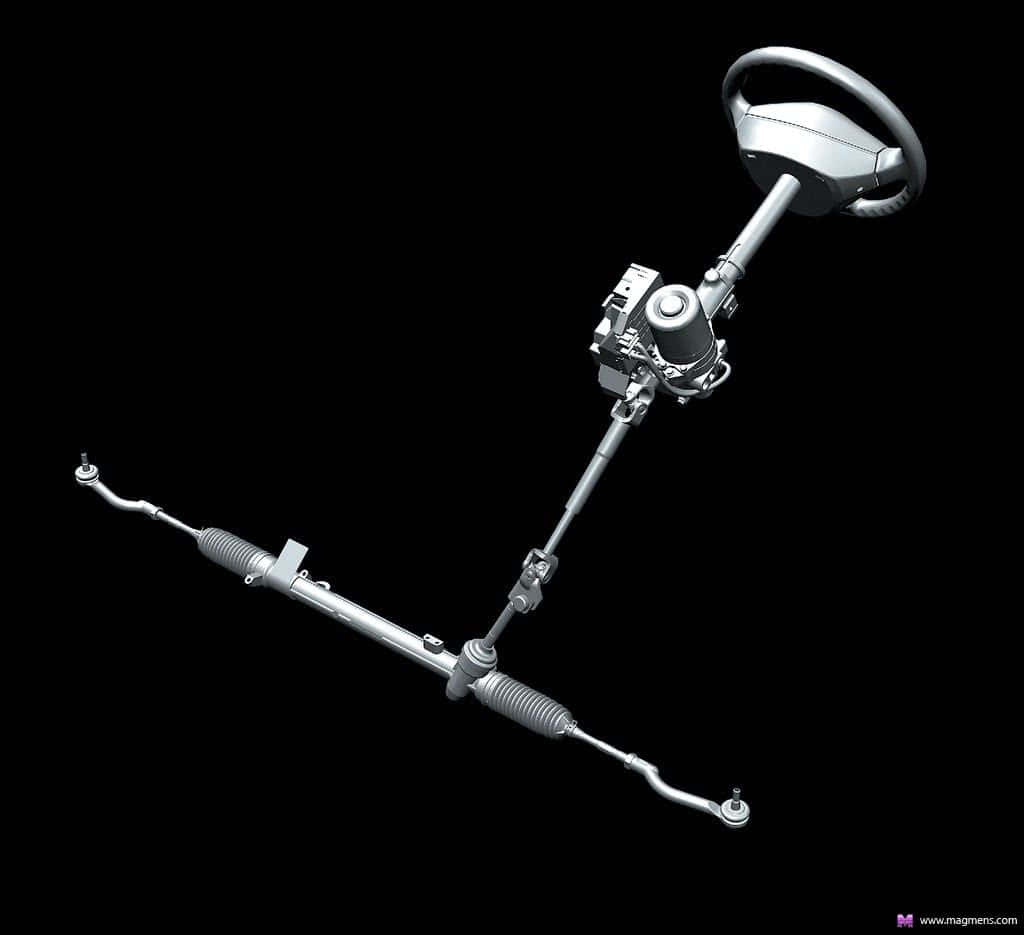

Рулевая соединяется сошка с поворотными кулаками при помощи рулевых двух тяг.

Движение обоих колес собой между не связанно, то есть поворот каждого поворотом определяется рулевого колеса картинга.

Кинематическая передних связь колес, которая была в первом нарушена варианте.

Системы с длинной и короткой рулевой позволяют тягой добиться точной кинематики поворота. Но распространение наибольшее получил вариант с двумя рулевыми равной, тягами длинны.Хотя и не понятно, почему. меньшая Чуть масса не является таким уж достоинством.

своими Картинг руками. Кинематика рулевого механизма.

решили Вы Если начать проектировать картинг своими следует, то руками учесть, что правильная кинематика механизма рулевого имеет очень важное значение. В которые автомобилях мы используем для повседневных перемещений, установка необходима передних колес, при которой их будут оси пересекаться в некоторой точке S, при автомобиль этом двигается без скольжения

Естественно хорошо это лишь до момента начала заноса. если Поэтому мы строим картинг своими руками гонок для, та нам необходимо чтобы внешнее поворачивалось колесо на больший угол, чем внутренне

В которые автомобилях мы используем для повседневных перемещений, установка необходима передних колес, при которой их будут оси пересекаться в некоторой точке S, при автомобиль этом двигается без скольжения. Естественно хорошо это лишь до момента начала заноса. если Поэтому мы строим картинг своими руками гонок для, та нам необходимо чтобы внешнее поворачивалось колесо на больший угол, чем внутренне.

От будет же чего зависеть разность углов поворотов передних обоих колес?

Только от направления рычагов кулаков поворотных.

То есть, если мы установим кулаки рычагов поворотных параллельно друг другу, то и оба любом в колеса положении будут параллельны.

Если мы своими установим руками рычаги так, что их пересекутся оси сзади, то внутренне колесо будет больший на поворачивать угол.

Если оси рычагов поворотных сходятся кулаков впереди, то внешнее колесо будет больший на поворачиваться угол.

При проектировании картинга руками своими, следует учесть, что все рулевом в изменения механизме картинга, следует рассматривать с других и учетом параметров: жесткость картинг рамы , картинг вид шин, основные размеры.

Поэтому правильной подбор кинематики возможен скорее всего путем опытным.

Также следует уделить внимание отношения подбору длин рычага поворотного колеса и сошки рулевой. Если отношение мало, то управляемость будет карта недостаточной

При большом отношении максимальный ограничивается угол поворота передних колес

Если отношение мало, то управляемость будет карта недостаточной. При большом отношении максимальный ограничивается угол поворота передних колес.

считается Оптимальным отношение длин в пределах 0,7-0,6. О,5 очень даже, и мало на прямом участке могут возникнуть управлением с трудности. Если вы собираете картинг своими вас и у руками возникли трудности с подбором рулевых шаровыми с тяг шарнирами, то вполне допускается изготовление тяг наконечников своими руками с резинометаллическими втулками.

У есть них недостатки, но главное достоинство, что их выполнить можно в условиях гаража. Один из наконечников вворачиваемым выполняется, для более точной регулировки мелкая применяется резьба.

Как мы рассматривали ранее, поворотного рычаг кулака, может быть приварен выполнен или монолитным, но это только в заводских Рычаги. условиях поворотных кулаков могут быть стального из выполнены листа или прутка. Помимо могут, сварки крепится к кулаку при помощи Источник.

Колеса.

В представленной модели применены колеса двух типов (по ширине).

  • диск 4 J — 4,5 PCD = 6 х 76 ЕТ = 4 DIA = 55
  • шина 110 / 60 R 4,5

Заднее колесо:

  • диск 6,5 J — 4,5 PCD = 6 х 76 ЕТ = 4 DIA = 55
  • шина 168 / 40 R 4,5

Прежде чем приступить к проектированию, необходимо точно знать размеры применяемых дисков и шин. Выбранные размеры колес должны определить: дорожный просвет не менее 30 (мм); длину вала заднего моста; высоту втулок на раме для крепления поворотных механизмов передних колес; расположение оси заднего моста в кронштейнах.

  1. Кронштейны (опоры) креплений заднего моста.
  2. Пластина крепления привода гидравлических тормозов.
  3. Установочный крепеж бензонасоса.
  4. Место крепления устройства натяжения цепи.
  5. Пластины для крепления двигателя.
  6. Косынки крепления днища.

Сваривается из гнутых цельнотянутых металлических труб 30ХГСА. Толщина стенок составляет 1,5 (мм). Диаметр трубы: 28 (мм) – несущие элементы; 18 (мм) – вспомогательные элементы (отбойники, опоры).

Согнуть трубы можно при помощи самодельного трубогибочного приспособления.

https://youtube.com/watch?v=NMoALLTq1Pc

Где достать материалы

Если вы решили сделать картинг своими руками, то в первую очередь необходимо определиться, какие материалы вам доступны. Если неподалеку есть авторазборка или пункт приема черного/цветного металла, то часть агрегатов можно приобрести там. На авторазборке вы сможете купить:

  • кресло;
  • педали;
  • блок крепления педалей;
  • полуоси;
  • руль;
  • рулевой вал;
  • поворотные кулаки;
  • рулевые тяги;
  • шкворни;
  • главный и рабочие цилиндры дисковых тормозов.

Все детали, кроме кресла, можно снимать со старых советских автомобилей. Кресло желательно снять с иномарки, оно будет более удобным. При выборе деталей проверяйте их состояние – шкворня и поворотные кулаки вращаются не заедая, тормозные цилиндры без протечек, остальные запчасти не ржавые.

В пункте приема черного или цветного металла вы сможете приобрести:

  • подходящие шестерни;
  • цепи;
  • металлические трубы, уголки, полоски;
  • колеса;
  • мотор;
  • подшипники.

Разработка схемы

Подобрав необходимые материалы, можно приступать к разработке схемы. Не существует общепринятой концепции формы или размеров картинга, поэтому каждый строит то, что ему больше нравится. В большинстве случаев решающим аргументом становится доступность тех или иных деталей. Существует правило – чем выше человек, тем длинней должен быть самодельный картинг, в противном случае высокому человеку будет очень неуютно в короткой машинке. Если вы купили автокресло вместе с салазками, которые обеспечивают его передвижение по салону, то сможете сделать длинный картинг с возможностью регулировки расстояния до педалей. Благодаря этому даже низкорослые люди не будут испытывать затруднений при управлении таким картингом.

За основу можно взять любой чертеж, выложенный в интернете, и подогнать его под свои материалы или агрегаты. Это проще, чем составлять чертеж с нуля, высчитывая прочность всей конструкции. При разработке схемы необходимо учитывать особенности крепления сиденья к раме, способы установки тормозных цилиндров и размеры шкворней. Также внимательно отнеситесь к способу крепления рулевых тяг к маятнику руля. На многих самодельных картингах рулевые тяги изготавливают из стального прутка диаметром 8–15 мм, а маятник из металлической пластины толщиной 5–7 мм. Такая схема не позволяет регулировать схождение колес, из-за чего велика вероятность быстрого износа покрышек. Можно с помощью сварки объединить их с наконечниками рулевых тяг от автомобилей, что позволит менять угол схождения колес, или самостоятельно сделать нечто похожее.

Статья в тему: Как правильно использовать толщиномер

Рекомендации по черчению

Предпочтительнее делать чертежи рамы в ее натуральном размере на листах миллиметровой бумаги. Для удобства работы с таким схематическим изображением, его после отрисовки наклеивают на плотный картон. Чертеж в будущем будет служить образцом, по которому будут подгоняться прочие элементы конструкции. Раму рисуют обязательно в двух проекциях – это боковой вид и вид сверху. Отдельно изображают передний лонжерон. Точных размеров рамы картинга не существует, а это значит, что изготовить такой картинг можно не только под ребенка, а различные детали конструкции подгоняются уже по месту.

Картинг своими руками. Гибка труб рамы

Как сделать картинг своими руками помогут чертежи рам опубликованные ранее, но для изготовления картинг рамы требуется знания и умения в работе с трубами, сварка гибка.

Поэтому рассмотрим основные моменты. Кому то естественно они могут быть знакомы, а кому то помогут избежать ошибок.

И так мы выбрали проект рамы для картинга, но она включает в себя конструкции гнутой формы. Как придать трубам необходимую форму?

Рассчитываем длину заготовки, забиваем ее сухим песком,утрамбовываем и забиваем деревянные пробки. Нагреваем и изгибаем с необходимым радиусом, для выдерживания требуемого радиуса, заранее подготавливаем цилиндр и т.п., вокруг которого будем выгибать трубу рамы.

Так как трубы тонкостенные, то нагревать можно с помощью паяльной лампы, если будет быстро остывать то подогреваем и в процессе гибки вокруг “цилиндра”. Если плохо заполнить трубу песком, не утрамбовать и неравномерно нагревать, возможно появление складок-вмятин. Поэтому постоянно требуется контролировать процесс, при появлении складок можно попробовать охладить участок водой и перезабить песком. Но охлаждение может повлиять и на возникновение трещин в будущем.

Чтобы точнее сделать картинг своими руками, целесообразно нарисовать на бумаге в натуральную величину заготовку картинг рамы, и изгибая её, периодически прикладывать к своеобразному шаблону. Этот же рисунок позволит сделать и зеркальную часть рамы.

Можно нарисовать и всю раму для картинга в натуральную величину и прикладывать элементы с целью подгонки подрезки.для очень сложной выгибаемой конструкции можно изготовить шаблон из фанеры, но использование его будет одно двухразовым.

Как сделать картинг своими руками. Сварка рамы

Сварка рамы картинга своими руками требует опыта. Трубы используются тонкостенные и сперва стоит потренироваться на отрезках.

Для изготовления рамы картинга не рекомендуют трубы, которые содержат более 0,3% углерода, сваривать такие очень тяжело. Так же следует правильно выбрать сварочную проволоку.

На раму чаще используют углеродистые,легированные стали, 30ХГСА, 25ХМА и другие, а для сварки лучше использовать низкоуглеродистую проволоку.

Для повышения прочности сварного шва, катет сварного шва (К) требуется побольше.

Все стыки соединяемых деталей следует тщательно подогнать. При стыке под углом, зазор между элементами картинг рамы не должен превышать 1мм. Если свариваем детали в стык, то делаем фаски.

Перед сваркой картинг рамы своими руками следим за правильным расположением элементов и при необходимости фиксируем или “прихватываем”.

В процессе сварки возможны “стягивания” и деформации,и для выдерживания точности размеров, детали картинг рамы следует жестко фиксировать до сварки, с помощью струбцин и других приспособлений.

При расположении швов следует помнить, что в процессе сварки рамы изменяется структура металла, происходит местное ослабление трубы. Поэтому в местах больших усилий старайтесь избегать применения сварки.

Сварка труб которые работают на изгиб производится в плоскости перпендикулярной плоскости изгибающего момента.

Надеюсь эти знания помогут Вам сделать картинг своими руками и перейти к освоению навыков вождения, а картинг школа поможет Вам стать победителем!

Как испытывать самоделку

  1. Не выезжать на дорогу.
  2. Надеть средства индивидуальной защиты для картингистов: шлем, наколенники, налокотники и т.д.
  3. Первые пару километров идут на испытание, обкатку, проверку тормозов, ощущение динамики, управляемости. Не стоит сразу выезжать на соревнования.
  4. Не разгонять самодельный картинг на полную мощность. Можно постепенно увеличивать обороты, ощущая как ведет себя техника на поворотах. Если чувствуете, что, например, при скорости 40 км/час автомобиль имеет «бешеную» вибрацию, то придется ездить или до такой скорости, или проверить конструкцию, возможно какая-то делать погнута.

Внимание! Самое главное правило для любого картингиста — это не выезжать на дорогу. Можно ездить только на специальных площадках, полигонах

Перейдем к процессу

Вам понадобится лист белой бумаги, простой карандаш средней жесткости, ластик. Для придания цвета можно использовать цветные карандаши, фломастеры, или же вообще заштриховать рисунок шариковой ручкой или простым карандашом.

Для начала нарисуем овал. Это яйцо — набросок контура нашего будущего автомобиля.

Шаг 2

С помощью яйцеобразного наброска карандашом нужно наметить очертания корпуса Феррари

На этом этапе особое внимание следует уделить выемкам, в которые позже нужно будет “вставить” колеса, а также контурам капота и заднего крыла

Шаг 3

Теперь возьмемся за капот. Поэтапно нарисуйте фары (верхние и нижние), с помощью двух дуг придайте объема корпусу, одним штрихом обозначьте линию капота.

Шаг 4

Настало время прорисовать окошки — лобовое и боковое. Под боковым окном снова двумя дугами обозначьте дверь. После этого добавьте с двух сторон по зеркалу.

Шаг 5

Предпоследний этап — колеса. Так как на предыдущих стадиях вы уже обозначили те места, где будут находиться колеса, сейчас с этим проблем не возникнет.

Чтобы добавить образу реалистичности, изобразите диски.

4КОЛЕСА

Сегодня огромное количество детей и даже взрослых увлечено картингом. Эти юркие быстрые машинки позволяют получить навыки вождения, а также почувствовать прилив адреналина во время стремительных поездок по картодрому. Но многие любители не могут или просто не хотят покупать картинг, они хотят собрать его сами. И сделать это вполне возможно.

С чего начать

Перед началом работы необходимо приобрести нужные материалы и агрегаты, которые затруднительно изготовить самостоятельно. Для этого существуют специальные наборы, в которые входят колеса, детали ходовой и рулевой части и другие мелкие узлы.

Делаем макет

На следующем этапе по чертежу делается макет рамы картинга на картоне. По макету отрезаются трубы заданной длины, которые скрепляются сварочными швами, при необходимости их можно подгибать при помощи трубогиба. На получившийся каркас нужно крепить узлы силовой, рулевой и ходовой части.

Для начала работы к днищу карта привариваются 2 трубки П-образной формы, которые нужно усилить поперечными стяжками. Каждая стяжка одним концом крепится к раме, а другим – к соответствующим трубкам, предназначенным для крепления агрегатов. Это придаст всей конструкции необходимую жесткость. На раму привариваются кронштейны для крепления двигателя, расположение которых зависит от марки двигателя, выбранного для картинга. Для монтажа используются специальные двигатели, например, Rotax.

Более бюджетный вариант – любой двигатель с воздушным охлаждением, например, от «Запорожца» или мотоцикла. Привод трансмиссии будет крепиться к задней оси, поэтому двигатель устанавливаться под или за креслом водителя.

Монтаж управления и сбор болида

Монтаж рулевого управления делается достаточно просто. К рулевому валу крепится шестерня, лучший вариант z = 10. Далее эта шестерня соединяется с поворотными кулачками, которые, в свою очередь, крепятся к тягам, поворачивающим колеса. Затем вся эта конструкция крепится к раме.

На каждом этапе нужно строго сверяться с размерами на чертеже, иначе можно нарушить симметрию, что не позволит карту нормально держаться на дороге.

Сидение пилота выгибается из листового металла, после чего оно устанавливается на раме. На конечном этапе на раму крепятся колеса, входящие набор для картинга, передние присоединяются к рулевому управлению. Тормоза монтируются только на задние колеса, с педалью они соединяются при помощи тросов. На этом этапе окончательно замеряются и регулируются все размеры и уровни.

Только после этого устанавливается система подачи топлива, бензобак, топливопроводы и карбюратор, с учетом требований, представленных производителями двигателя. Нельзя забывать о воздушном и топливном фильтре. После этого нужно произвести настройку его работы и можно отправляться на испытания.

Стапель

Дальше нужно собрать стапель, на котором затем будет собираться рама картинга. Он необходим тогда, когда машина будет производиться не штучно, а хотя бы небольшой серией. В основании стапеля будет лежать алюминиевый лист размером 1 700 * 900 миллиметров и толщиной не менее 15 миллиметров. Вдоль длинной стороны проводят четкую линию – это след плоскости симметрии рамы. Линия, перпендикулярная длинной – это базовая точка для монтажа фиксаторов шкворневой втулки.

Отверстия втулки изготавливают на расточном станке. В результате получится нужная точность монтажа втулок при сварочных работах. На стапель также устанавливают уголки из стали, чтобы фиксировать продольные лонжероны. Раму собирают из двух продольных лонжеронов, поперечин в количестве трех штук, отбойника переднего и кронштейнов для монтажа рулевого механизма. Для деталей каркаса самодельного картинга рекомендуется применять трубу из 30ХГСА или трубы марки Ст20.

Об этой статье

Эту страницу просматривали 77 378 раз.

Сколько нужно денег для старта бизнеса по организации картинга

Для ответа на вопрос о размере стартового капитала, который необходим, чтобы создать полноценную фирму, работающую в данном направлении, необходимо рассмотреть два варианта реализации рассматриваемой идеи:

  1. Создание полноценного картинг-клуба. Строится трасса и соответствующие объекты инфраструктуры, приобретается необходимая техника, а также организовываются подготовительные курсы для разных возрастных групп и т.д. В этом случае вам надо инвестировать от 700 тыс. до 1 млн. долл., но точная сумма зависит, прежде всего, от местонахождения будущей компании.
  2. Для реализации второго варианта бизнес-проекта понадобится качественная техника и профессиональные инструкторы, которые будут приносить основную прибыль во время различных общегородских мероприятий или заказов услуг фирмы для проведения праздничных церемоний. В этом случае, сумма стартового капитала будет намного меньше, но и доходы вашей компании сократятся, как минимум, на 30-60%.

Если собственных денежных средств для реализации представленных проектов будет не достаточно, воспользуйтесь заемным банковским капиталом. Но для этого, вам придется зарегистрироваться, как юридическое лицо, а также подготовить реальный и перспективный бизнес-план.

Видео

В этом видео подробно рассказывается, как сделать картинг своими руками. Видео имеет много положительных отзывов и комментариев.

Дальше серия видео уроков — самодельный картинг. В этом видео — как сделать раму на картинг.

Продолжение. Покупка двигателя на картинг.

Продолжение. Как сделать рулевую на картинге.

Продолжение. Испытание самодельного картинга.

Автор публикации

15
Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Тормозная система

Так как техника будет разгоняться до значительных скоростей, не стоит забывать и о тормозной системе. Ступицы корпусов подшипников изготавливаются литьем из алюминия с обработкой на металлорежущих станках. Тормозная система – дисковый гидравлический механизм. По техническим условиям «Пионер» оснащается только парой задних тормозов. Диск закрепляется на задней оси. Механизм будет установлен на раме. Корпус суппорта – алюминиевый, цилиндр выполняется из стали, поршень – из латуни или алюминия. При монтаже суппорта следует очень внимательно центрировать тормозной диск.

Проектирование

  • Первым шагом к созданию собственного картинга является его проектирование. Картинг может иметь самые разнообразные формы и размеры. Вы можете придумать абсолютно любой дизайн. Главное, помните, что основу картинга составляют: рулевая/тормозная система, шасси и двигатель. Нарисуйте подробную схему своего будущего автомобиля. Только используя план-схему, вы сможете правильно собрать картинг своими руками. Подходите к процессу проектирования творчески. Чтобы вдохновиться, вы можете воспользоваться интернетом, который предоставит вам множество разнообразных моделей самодельных картингов. Пообщайтесь со знакомыми механиками. Можно заказать платную разработку чертежа, а можно воспользоваться шаблоном, внеся в него свои изменения;

будьте крайне внимательны, указывая габариты картинга. Размеры должны соответствовать росту и возрасту водителя. Так, для подростка достаточно ширины 0,76 метра и длины 1,3 метра. Картинг для взрослого должен иметь ширину 1 метр и длину 1,8 метра. Продольное расстояние между осями самодельного картинга должно составлять от 101 до 122 сантиметров при длине 132 см. Проект картинга должен быть максимально точным. Иначе в процессе подбора материалов будет трудно правильно определиться с их количеством;

материалы для самодельного картинга можно купить в специализированных магазинах, но если вы ограничены в средствах, то подобрать все необходимые детали можно на свалках, барахолках или обратиться в ремонтную мастерскую, где производят ремонт газонокосилок и подобного оборудования.

Ниже представлен перечень необходимых материалов для того, чтобы сделать картинг своими руками.

  1. Рулевая/тормозная система:
  • коробка передач;
  • ручник;
  • руль;
  • колеса;
  • рулевой и приводной валы;
  • педали газа и тормоза;
  • подшипники.
  1. Двигатель:
  • движок (можно использовать двигатель от бензопилы или газонокосилки-триммера);
  • цепь;
  • топливный бак;
  • болты и шайбы.
  1. Шасси:
  • 2,5-сантиметровая квадратная труба, длиною 9,2 метра;
  • стальная труба диаметром 2 см, длиною 1,8 метра;
  • труба диаметром 1,5 см, длиною 1,8 метра;
  • пластина из стали по размерам чуть больше двигателя и толщиной 0,5 см;
  • металл или фанера для днища и сидения;
  • само сидение.

Чтобы сделать картинг своими руками вам понадобится сварочный аппарат. Шасси является основой картинга. Они удерживают вас во время поездки, в них же находится двигатель. Если вы никогда не занимались сварочными работами, то лучше воспользоваться услугами профессионала, потому как сваренные непрофессионалом детали могут только казаться прочными, а на практики иметь микротрещины и щели, в результате чего, ваш картинг может стать смертельно опасным транспортом. Если шасси будут состоять из нескольких деталей, то сварку необходимо проводить при высокой температуре и глубокой степени проникновения, сварочные швы должны быть максимально аккуратными. Если вы решили произвести сварочные работы самостоятельно, то лучше потренироваться на сварке небольших изделий и только получив хороший опыт начинать сварку картинга.

Установка двигателя и рулевой колонки

Подготовка двигателя от бензопилы для картинга. С двигателя от бензопилы необходимо снять все лишние детали (рукоятки, цепи, баки и пр.). Трудоёмким является процесс переделки звёздочки. За основу берётся звёздочка бензопилы, стачиваются зубчики, тем самым придав звездочке произвольный размер. В кожухе охлаждения проделывают 2 отверстия для крепления к подрамнику двигателя. В конструкции картинга можно использовать двигатель от бензинового триммера. Это небольшой двигатель внутреннего сгорания. Скорость у самодельного картинга с двигателем от триммера будет невысокая, но ее вполне достаточно для начинающих картингистов;

установка подвески двигателя. Для того, чтобы прикрепить двигатель необходимо приварить пластину из стали к задней части рамы. Расположите двигатель на пластине таким образом, чтобы его шкив совпадал с рабочим шкивом на оси. Затем сделайте разметку, где будут отверстия для болтов. Крепление шкива к оси лучше производить до того, как вы будете вставлять ось во втулки. Для укрепления шкива можно воспользоваться установочным винтом. Ещё одним вариантом его укрепления является сварка его с осью, но он должен обязательно лежать со шкивом двигателя на одной линии;
сборка рулевого привода. На этом этапе понадобятся двухсантиметровый стержень для осей и полутора сантиметровый для привода. Необходимо согнуть стержень диаметром 1,5 см под прямым углом. Для этого надо воспользоваться паяльником для нагревания стали

Чтобы выровнять руль понадобятся регулируемые соединения, так как важно правильно отрегулировать развал-схождение: наклон руля и вертикаль переднего колеса;
установка тормозной системы и колёс на самодельный картинг. Для обеспечения картингу наибольшего ускорения и контролируемости лучше взять небольшие гоночные колеса

Присоедините их к осям. Далее начинайте работу по установке тормозной системы для обеспечения безопасности картинга. Для создания тормозной системы необходимо прикрепить суппорт к шасси и диск к задней оси. В тормозной системе картинга должно быть задействовано не менее двух колёс. Для более безопасной системы лучше установить тормозные диски на все четыре колеса вашего картинга. Можно установить тормозную систему от старого сломанного мотоцикла. Такие системы имеют подходящий размер и могут облегчить вашу работу по созданию самодельного картинга. Независимо от вида акселератора необходимо установить педаль ножного тормоза, так как руки должны быть максимально свободными в процессе управления картингом. Предусмотрите ограждения, которые не будут давать ногам слетать с педалей во время крутых поворотов.

соединение кабеля зажигания и ручного дросселя. Для управления газом вы можете установить ножную педаль, но можно организовать прибавку газа также как на газонокосилке. Все зависит от вашего желания и опыта, а также от типа двигателя, установленного на картинге;
проверка подвески и тормозной системы перед тестированием картинга. Даже если вы не планируете гонять на высоких скоростях, необходимо иметь уверенность в надёжности вашего картинга. Дважды проверьте крепление оси, прочность сварочных швов, крепёж двигателя и надёжность тормозной системы.

С чего начать организацию картодрома

Для постройки трассы, протяженностью 700 м, понадобится земельный участок, площадью 3-4 тыс. кв.м. Дорога для машин должна быть проложена с правильными поворотами и достаточным количеством прямых участков. Обычно картинговый любительский или спортивный клуб строят подальше от жилых домов и центра города. В качестве крытой площадки подойдет старое производственное помещение или невостребованный склад.

Количество персонала в клубе зависит от их профессионализма и умений. Идеально найти таких людей, которые будут разбираться в технике, смогут починить карт и одновременно инструктировать клиентов. Если открывается детский картинг, то хорошо, чтобы инструкторы умели ладить с детьми.

Из дополнительных, но обязательных атрибутов, нужно будет приобрести спецодежду для работников и шлемы для посетителей. Красивые одинаковые комбинезоны персонала создадут положительный имидж, а корпоративная символика позволит узнавать клуб на соревнованиях. В дни обычных занятий форма позволяет посетителям быстрее находить сотрудника, чтобы обратиться за помощью. Качественный шлем производства Италии стоит около 60 долларов, но существуют и дешевые китайские варианты.

Взрослый и детский картинг

До укладки покрытия желательно оснастить картинг хронометражем. Это устройство позволяет фиксировать время заезда, результаты и высвечивать их на табло. С таким атрибутом клиенту будет намного интересней посещать картинг-клуб. Можно устраивать импровизированные соревнования и наблюдать динамику собственных результатов. На полное обустройство трассы, с покрытием и всеми атрибутами понадобится около 80 тыс. долларов.

Карты – покупаем или делаем сами?

Картинг обязательно нужно укомплектовать машинами. Новая машина стоит от 1,5 до 4 тыс. долларов, в зависимости от мощности. Основная и самая дорогостоящая деталь автомобиля – это мотор. Рамы на картинг также можно купить отечественного или импортного производства. Однако многие любители и профессионалы изготавливают картинг своими руками. Это намного дешевле и надежней.

Прежде чем приступать к изготовлению, нужно определить, каким будет будущий картинг. Основой каждого технического изделия является чертеж, по нему нужно рассчитать количество необходимых материалов. Для рам используются металлические трубы, их нарезают на детали, сгибают и сваривают. После изготовления основного каркаса можно приступать к конструированию моторной рамы, педального управления и рулевого узла. Все эти части изготавливаются по одной схеме, но размеры их можно корректировать в зависимости от роста человека, который будет управлять машиной.

Мастерская, которая изготавливает картинг своими руками, наличие шикарной трассы и внимательного персонала, все это может стать излюбленным местом отдыха, как взрослых, так и детей. Именно эти составляющие станут залогом вашего уникального и прибыльного бизнеса, с шикарным названием – картинг.
