Веерная картофелекопалка для мотоблока своими руками

Типы картофелекопалок

Для того чтобы вспахать картошку, использовать можно и самоделку для мотоблоков. Но среди основных типов механизмов выделяется несколько вариантов, которые имеют разные характеристики, в том числе и по конструкции картофелекопалки.

Основные варианты:

• вибрационный (грохотный). Основные детали – лемех и сит вибрационного типа. Принцип действия – лемех подрывает почву, которая просеивается сквозь сито, оставляя клубни в своеобразном решете;
• транспортерный. Устанавливается на большинство видов мотоблоков. Конструкция – транспортер, лемех. На платформе транспортера имеется устройство зацепного типа, которое используется для удержания и очистки от грунта клубней. В почвах легкого типа практически не используется;
• стрельчатый. Может быть установлен на любой тип мотоблока. Отсутствуют узлы движущего характера. При работе землю подрывают специальными режущими ножами, после того грунт попадает на прутья и просеивается, оставляя картофель. Наибольшая эффективность у устройства в грунте с небольшой плотностью.

В этом видео вы узнаете, как сделать картофелекопалку:

https://youtube.com/watch?v=0ve2_Rdca90

Три стандартных варианта ложатся в основу простейшей картофелекопалки для мотоблока своими руками.

В отношении видов копалок, грохотная картофелекопалка для мотоблока своими руками создается очень редко. Это связано с тем, что размеры требуется тщательно подгонять, так как в противоположном случае процедура копки будет неправильной. В основном культиватор делают на основе двух других вариантов.

Простейшая картофелекопалка для мотоблока своими руками

Даже самая простая копалка, сделанная своими руками, облегчит труд при уборке картофеля мотоблоком. Преимущества самоделки очевидны:

• не потребуется существенных финансовых вложений;
• при изготовлении земледелец учтет характеристики почвы собственного участка и самого мотоблока, к которому будет крепиться оборудование;
• для обслуживания и ремонта не потребуются услуги профессиональной мастерской.

Стрельчатая картофелекопалка пассивного типа — простейший навесной механизм, изготавливается по типу штыковой лопаты из изогнутого листа железа и прутьев, приваренных веером, для отсеивания земли.

Такая модернизированная копалка не требует разработки детального чертежа и справится со сбором корнеплодов на участке с легкой почвой. Изготовить ее сможет даже начинающий домашний мастер.

Вибрационные картофелекопалки

ККМ-1

В конструкции вибрационной картофелекопалки ККМ-1 для мотоблока Нева есть активный лемех и грохот-решетка, приводимая в движение ремнем. С помощью лемеха подрезается пласт земли на нужную глубину, далее он поступает на решетку, где за счет вибрации земля просеивается и остается собственно сам картофель и крупные куски земли, после чего все это сбрасывается по ходу движения мотоблока. Картофелекопалки такого типа работают при ширине междурядий 60-70 см. Так же с помощью такой конструкции собирают лук, чеснок, свеклу и т.п.

Технические характеристики

• Габаритные размеры: 70*70*60 см.
• Масса: 45 кг.
• Ширинка захвата: 39 см.
• Производительность: до 0,2 га/час.
• Глубина выкапывания: 20 см.
• Привод от мотоблока: шкив, клиновидный ремень.
• Совместима с мотоблоками: Нева, Каскад, Ока, Фаворит.
• Цена: 12000 руб.

https://youtube.com/watch?v=wjrgwPbui_Y

Модели ККМ-2 и ККМ-3 характеристиками особо не отличаются, единственное, привод от мотоблока идет через ВОМ, а не через ремень и устанавливаются они на мотоблоки МТЗ, Агро и минитрактор МТЗ 132Н соответственно.

Плюсы

• Может работать на тяжелых грунтах,
• Хорошие ширина захвата и глубина выкапывания,
• Хорошо очищает картофель от земли,
• Удобна в использовании,
• Эффективность на больших участках земли,
• Небольшой расход топлива у мотоблока.

Минусы

• Цена,
• Нет смысла использовать на небольших дачных участках.

КВМ-3

Еще одна вибрационная, грохотная картофелекопалка. Универсальная навеска, которая подойдет для мотоблока, как с правым, так и с левым шкивом. Выкапывает картошку даже на тяжелых грунтах. Для этого к ней цепляется дополнительный нож. Минимальная требуемая мощность – 6 л.с. Совместима со всеми типами мотоблоков, как с китайскими и российскими, так и с японскими.

Технические характеристики

• Габаритные размеры: 90*67*56 см.
• Масса: 34 кг.
• Ширинка захвата: 39 см.
• Производительность: до 0,2 га/час.
• Глубина выкапывания: 20 см.
• Привод от мотоблока: шкив, клиновидный ремень.
• Совместима с мотоблоками: Нева, МТЗ, Агат, Салют.
• Цена: 9000 руб.

Плюсы

• Подойдет практически к любому мотоблоку,
• Работает на тяжелом грунте,
• Стоимость.

Минусы

Эффективность несколько ниже чем у ККМ-1.

Полтавчанка

Картофелекопалка для мотоблока вибрационного (грохотного) типа. Может работать как от приводного ремня (с левым и правым расположением) так и от заднего вала отбора мощности. Заглубление можно регулировать с помощью пневматических колес. Отличная универсальность и высокая производительность делают эту картофелекопалку одной из лучших для эффективного сбора урожая картофели и других корнеплодов.

Технические характеристики

• Габаритные размеры: 95*79*80 см.
• Масса: 34 кг.
• Ширинка захвата: 40 см.
• Производительность: до 0,25 га/час.
• Глубина выкапывания: 25 см.
• Привод от мотоблока: шкив, клиновидный ремень, ВОМ.
• Совместима с мотоблоками: Нева, МТЗ, Вейма, Салют, Булат, Мотор Сич, Форте, Зубра, Фаворит, Кентавр, Каскад.
• Цена: 9600 руб.

Плюсы

• Агрегируется с любым мотоблоком с ременным приводом или ВОМ,
• Отличная производительность,
• Высокое качество изготовления,
• Работает, в том числе и на тяжелых почвах.

Минусы

Громоздкая.

КМ-1 для мотоблока МТЗ

Вибрационная картофелекопалка КМ-1 агрегируется с мотоблоком МТЗ-09Н через его задний вал отбора мощности. Штатный колеса металлические. Все шарнирные соединения выполнены через сайлент блоки (резиновые втулки).

https://youtube.com/watch?v=r9KEZZ72XN8

Технические характеристики

• Габаритные размеры: 85*68*58 см.
• Масса: 35 кг.
• Ширинка захвата: 38 см.
• Производительность: до 0,2 га/час.
• Глубина выкапывания: 18 см.
• Привод от мотоблока: ВОМ.
• Совместима с мотоблоками: МТЗ.
• Цена: 14500 руб.

Руководство по изготовлению устройства с грохотным отделителем урожая

Эту конструкцию намного сложнее изготовить, однако ее производительность превосходит предыдущую модель в несколько раз. Если площадь засаженного картофелем огорода две и более сотки – есть резон потратить силы и время на то, чтобы создать эффективное приспособление. При уборке урожая оно полностью окупит себя.

Для изготовления нам не обойтись без:

• рамы, которой будет служит профтруба;
• стального листа для ковша, толщиной 3-4 мм;
• круга или стальной арматуры;
• 30-32 миллиметрового швеллера для вертикальных тяг;
• передней ступицей от какого угодно заднеприводного легкового автомобиля (“Жигулей”, например);
• редуктора от заднего моста ВАЗовской классики;
• карданного вала (при подключении к валу отбора мощности);
• шлицевого соединения от вышедшей из строя коробки передач;
• колеса от старой сельскохозяйственной техники (можно вполне приобрести готовое);
• аппарата для сварки, болгарки и дрели;
• крепежных элементов.

У копалки для мотоблока рассматриваемой конструкции имеется самостоятельная опора на грунт посредством одного или нескольких колес. У несущей рамы есть две точки опоры. Тяговым устройством выступает подвес для мотоблока. Опорными колесами регулируется высота устройства над полем. Вал отбора мощности мотоблока приводит в движение редуктор, либо тот совмещен с колесами копалки картофеля. Тяга, которая соединена одним концом с кривошипно-шатунным приспособлением, производит колебательные движения.

При помощи шлицевого соединения запускается лемех (вращается вперед-назад подобно ковшу экскаватора) и грохот (как хвост собаки, движется в стороны). Впоследствии весь выкопанный урожай отделяется от грунта и накапливается в решетчатом накопителе. В случае если вы сделаете накопитель с положительным углом наклона, тогда вы сможете время от времени останавливаться и выгружать картофель, очищенный от грунта, прямо в мешки. При настройке отрицательного угла будет происходить равномерная выгрузка клубней поверх почвы, чтобы те затем просушились и были собраны в тару.

В том случае, если такое приспособление представляет для вас сложность в плане реализации – вы можете приняться за изготовление более примитивного, с тем самым вибрационным отделителем. Сделать самому картофелекопалку – значит дать волю своей творческой мысли и фантазии. С помощью такой конструкции урожай просеивается вдоль движения мини-трактора. Лемехом-ковшом картошка загребается в решетку, совершающую взад-вперед возвратно-поступательные движения. Для этого нужно подвес посадить на качающиеся шарниры.

Основой привода вибратора служит труба и эксцентрик, соединенный валом и шкивом. Соединение шкива с колесом возможно с помощью ременной передачи. Либо посредством углового редуктора его можно подсоединить к валу отбора мощности мотоблока. Позади устройства отгружается просеянный картофель. Либо по мере скапливания можно останавливаться и отгружать урожай в ящики, мешки или любую другую тару.

Все вышерассмотренные конструкции можно изготовить в сущности из барахла, которого хватает в изобилии в любом хозяйстве. Если возникнет необходимость купить какие-то недостающие детали – то это не очень сильно скажется на стоимости устройства, в особенности если сравнить цены на фабричные экземпляры.

Но обратите внимание! Картофелевыкапыватель, выполненный собственными руками, может нанести травмы

Поэтому соблюдение элементарных мер предосторожности при его использовании обязательно!. Фото. Фото

Фото

Самодельная картофелекопалка для мотоблока

Изготавливать ручную картофелекопалку стоит для компактных участков. Промышленные типы оборудования для больших площадей лучше покупать у производителей.

Простое вибрационное оборудование легко изготовить из следующих материалов:

1. Железного швеллера.
2. Куска стали не тоньше 5 миллиметров. Прочная сталь потребуется для лемеха. Отлично подойдет отработанное полотно от циркулярки или любая другая быстрорежущая сталь.
3. Железных уголков из металлопроката.
4. Стальных или железных прутьев. Лучше использовать и арматуру небольшого диаметра.

Вибрационную модель нужно делать с основы или рамы. В конструкцию обязательно включают:

• основу (вышеупомянутая рама);
• подвесную систему;
• тяги для регулировки;
• подвижные элементы (колеса или грунтозацепы).

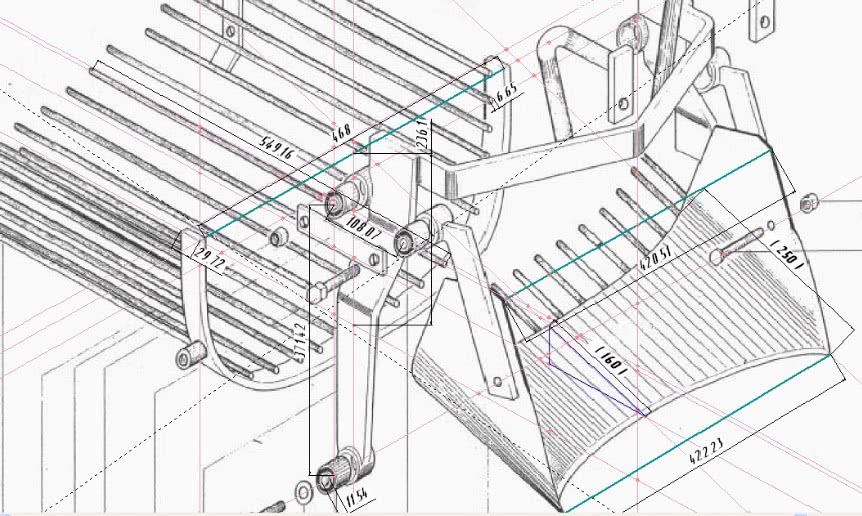

Чертеж вибрационной картофелекопалки для мотоблока:

Принцип работы и основные типы картофелекопалок

Все типы картофелекопалок действуют по одному методу: острые зубья врезаются в почву под определенным углом и выталкивают клубни на поверхность, после корнеплоды легко собираются руками. Различают два вида такого навесного оборудования – активный и пассивный.

Пассивные картофелекопалки – просты и отличаются низкой ценой. К мотоблоку крепятся с помощью сцепок, приобрести можно практически в любом магазине для садоводов. Другое их название – картофелекопалка стрельчатая универсальная. Выглядит как лопата с зубьями в верхней части. Заостренный конец вкапывается в землю, и вместе с картофелем она попадает на зубцы.

Лишний грунт осыпается, картошка остается на поверхности лопаты

При покупке обращают внимание на то, для какой почвы подходит оборудование – твердой или мягкой. К достоинствам относят невысокую стоимость, надежность, легкость в использовании

К недостаткам – применение ручного труда и невысокую производительность (на поверхность удается поднять в лучшем случае не более 90% урожая).

https://youtube.com/watch?v=ogW9j0EYpJ4

Картофелекопалки активных моделей подразделяются на вибрационные (грохотные) и транспортерные. Присоединение к мотоблоку происходит через ремень (если техника не приспособлена для установки ремней, необходимо докупать ременной адаптер), вал отбора мощностей или специальный редуктор. Вибрационные модели, они же грохотные, работают по следующей схеме: ножом поддевается пласт земли и переносится на вибрационную площадку, где с корнеплодов осыпается земля. Такие модели зарекомендовали себя как достаточно надежные и эффективные.

На транспортерных картофелекопалках, вместо вибрационной площадки, установлена специальная лента. Двигаясь по ней, картофельные клубни хорошо очищаются от налипших комьев земли. Такое оборудование предназначено для моделей мотоблоков тяжелого и среднего классов. По принципу работы – выкопать и очистить – типы картофелекопалок достаточно схожи между собой.

Картофелекопалка своими руками

Для осуществления работ на больших площадях лучше покупать сельскохозяйственную технику от завода-производителя. Для выкопки картофеля на небольших земельных участках можно изготовить картофелекопалку своими руками.

Самодельная картофелекопалка для мотоблока «Нева» должна легко агрегатироваться с ним, быть эффективной в работе и подходить к типу обрабатываемой почвы.

Для изготовления простой модели веерного типа особые материалы, сложные чертежи и замеры не нужны. Основу устройства можно сделать из обыкновенной старой лопаты, прутья — из арматуры или зубьев садовых вил.

Для того чтобы изготовить к мотоблоку «Нева» картофелекопалку вибрационного типа самостоятельно, необходимы грамотные чертежи со всеми элементами конструкции, подручные материалы, вспомогательные инструменты и оборудование.

Для работы необходимо следующее:

• аппарат для сварки;
• болгарка;
• дрель, сверло;
• ножницы для металла;
• молоток;
• гаечные ключи.

Данная самодельная картофелекопалка состоит из таких основных частей:

• рама;
• подвесная часть;
• колеса и почвозацепы;
• тяга.

Картофелекопалка для мотоблока «Нева», чертежи которой будут отсутствовать, не установится к агрегату, устройство будет неэффективным в работе.

Навесное устройство вибрационного типа можно изготовить с помощью пошаговой инструкции:

1. Берут заготовку или квадратную профильную трубу 40х40 мм длиной 4 м, разрезают ее на участки по 80 и 120 см.
2. Сваривают их в виде прямоугольника. Стороны должны находиться перпендикулярно друг к другу (90°).
3. На расстоянии 1/4 длины рамы приваривают перемычки для монтажа вертикальных регулировочных тяг.
4. Со стороны перемычек на расстоянии 5 см от края рамы прикрепляют металлический квадрат стороной 50 см, далее через 20 см крепят второй квадрат со стороной 40 см, через 40 см приваривают профиль 30 см. Соедините их полосой из листа металла.
5. Рало должно быть изготовлено из металла толщиной 0,3 мм. По чертежу ножницами для металла вырезают 2 лопасти и сваривают плуг.
6. Закрепляют все элементы крепежным прутом, при этом необходимо простучать молотком центр лопастей для объема конструкции и удобства захвата грунта.
7. Решетку делают из арматуры диаметром 10 мм и длиной 120 см. Через каждые 5 см приваривают.
8. В специально приготовленные отверстия устанавливают оси, соединяют их с рамой, устанавливают колеса.

Автомеханик, специализируется на С/Х технике

Сегодня всё большую популярность среди владельцев частных сельскохозяйственных участков набирает использование механизированной техники. Благодаря специальному оборудованию, ускоряется производительность труда, облегчается процесс работы, затрачивается меньше физических усилий.

Одним из таких приспособлений является мотоблок. Он служит для сборки урожая. К мотоблоку прилагаются навесные устройства. Одно из самых востребованных – картофелекопалка.

Данные агрегаты очень популярны

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• уровень,
• рулетка.

Используемые материалы и элементы:

• металлический профиль;
• листовой металл;
• металлические уголки;
• металлические прутья;
• тяги;
• рулевые наконечники;
• стойки стабилизатора;
• шкивы картофелекопалки и мотоблока разного размера;
• приводной ремень;
• болты;
• колеса;
• валы;
• материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Особенности грохотных конструкций

Любой мотоблок с картофелекопалкой имеет свои особенности, в том числе грохотная конструкция.

Создание вибрационной конструкции потребует наличие следующих инструментов:

• шлифовальное устройство углового типа;
• сварка;
• дрель или гравер.

Также необходимы будут крепежные элементы.

Важно! Все детали должны быть качественными. В противоположном случае уборка картофеля мотоблоком будет некачественной, а механизм не сможет прослужить долго

https://youtube.com/watch?v=qNdSL7o16-c

Как при любом варианте первоначально создается рама, которая будет нести всю конструкцию и элементы.

На раму уже осуществляется крепление дополнительных и основных элементов. Особенности:

• весь процесс создания регламентирован чертежом со всеми расчетами;
• крепления любого типа необходимо подготовить заранее;
• любое отклонение от проекта приводит к неправильной или неполноценной работе;
• после создания устройства нужна регулировка.

Важным моментом является то, что грохотная конструкция может иметь различные особенности в зависимости от требований. Например, существует двухэксцентриковая вибрационная копалка.

При самодельном изготовлении механизм может иметь значительные отличия от конвейерного варианта. Все зависит только от модели мотоблока, а также от возможностей создателя самодельного механизма.

Как окучивать картошку мотоблоком

Окучивание картофеля — важный для развития клубней процесс. Если не приваливать землей кусты, то расти будут корни, а картофелины будут мелкими и деформированными. Под толщей земли плоды будут защищены от вредителей, к тому же в процессе параллельно происходит очищение земли от сорняков. Проведение такой работы требует немалых физических усилий, а если участок большой, то и временных затрат.

Обработка картофеля мотоблоком имеет ряд преимуществ перед ручным окучиванием. Правила обработки почвы механизированным способом при этом обязательны для соблюдения. Окучивать картошку мотоблоком надо после дождя, когда земля впитает влагу. Гребни сухой земли могут привести к пагубным последствиям, а из мокрой получатся вязкие комки.

Для работы понадобится листерный или дисковый самодельный окучник для картофеля. Если оборудовать окучник регулировочным механизмом, то можно будет подстраивать инструмент под ширину междурядий, меняя положение крыльев. Популярностью пользуются простые по конструкции дисковые окучники.

У навесного дискового устройства с узлом крепления к мотокультиватору может быть 1 пара дисков или несколько пар (количество зависит от мощности машины). Диски вогнутой формы — главный элемент конструкции, их изготавливают из листа стали толщиной 2 мм и скрепляют между собой под углом. Диски вращаются за счет скольжения во втулках.

Перед началом работы мотоблоком надо настроить угол наклона и глубину задела. Картофель окучивают на малой скорости, перемещая мотоблок и прицеп ряд за рядом. Первое окучивание опытные земледельцы рекомендуют проводить при появлении ростков. Картофель даст подземные побеги, и куст будет мощным, с крупными клубнями. Когда кусты вырастут до 30-40 см, окучивают картофель во второй раз. Если на участке почва тяжелая, плотная, то провести рыхление можно еще раз.

Для уборки картофеля на малых и средних участках используют мотоблок. Картофелекопалка для мотоблока — обязательное оборудование в данном случае, ведь сельскохозяйственные работы немыслимы без специального инструмента, приспособлений и техники. Тяжелые времена ручного труда остались в прошлом.

Любая модель картофелекопалки имеет однотипный принцип работы. Описать ее принцип следует так: зубцы или прутья, погружаясь в землю, достают на поверхности клубень за клубнем. Из гнезда поднимается каждая картофелина, которую собирают вручную очень быстро.
