Блютуз колонка своими руками

Инструкция: как сделать корпус?

После выбора материала нужно определиться с размерами корпуса. При наличии под рукой «внутренностей» для колонки (провода, динамик, и прочее) не помешает подобрать такой размер, чтобы всё помещалось, но при этом не располагалось слишком свободно. Избыток пустого места внутри корпуса колонки может стать причиной поломок.

Классически электроника колонок заключается в прямоугольный параллелепипед оптимального размера, но не обязательно делать такую форму окончательной: после черновой сбивки у создателя останется возможность добавить декоративных деталей, которые изменят форму и внешний вид колонки.

После замеров следует непосредственный распил первичного материала с целью получить необходимые детали. Грубо говоря, потребуется шесть пластин, три пары разного размера, или все одинаковые – это уже решать создателю. Не стоит забывать о том, что нахлёст между соседними листами должен быть равен толщине материала.

После изготовления всех необходимых деталей останется только соединить их. Вид соединения полностью зависит от предпочтений владельца – это может быть клей, гвозди, саморезы, строительные скобы, и всё, что угодно. Нужно лишь оставить одну плоскость для помещения внутрь электроники.

Подставки легко сделать из мелких гирек, предназначенных для строительных весов. Эти небольшие, а главное, недорогие предметы, отлично впишутся в интерьер и справятся со своей задачей.

Модели для компьютеров

Колонки для компьютеров часто делают на один динамик. Для сборки модели подбираются листы шпона небольшой толщины. На передней панели вырезается отверстие для динамика. Фазоинвертор должен располагаться в задней части корпуса. Если рассматривать модели небольшой мощности, то усилитель можно использовать без резистора.

С целью регулировки громкости колонок применяются специальные кроссоверы. Данные элементы разрешается устанавливать на фазоинверторе. Если рассматривать устройства с мощностью более 100 Вт, то усилители можно брать только с резисторами. Некоторые для модели подбирают импульсные диффузоры. В конце работы всегда устанавливается клеммник.

Подробности

Что понадобится для изготовления

Для создания сабвуфера потребуется фанера из дсп, можно использовать остатки ненужной мебели, динамик, винты и провод, гвозди, и нужные размеры.

Понадобится выпилить квадратные детали следующих размеров. Детали в количестве 4 штуки, размеры 355 мм Х 203 мм Х 20 миллиметров из ДСП, две штук детали размером 360 мм х 360 мм х 20 мм, из фанеры сделать одну размером 330 мм х 330 мм х 25 миллилитров. Также из ДСП сделать 8 деталей размером 20 мм х 20 мм х 196 мм.

Процесс

Следующим этапом будет вырезание стенки, дна и крышки. Желательно подготовить ДСП толщиной 20 миллиметров, на котором есть специальное покрытие ламинатом. Для сабвуфера нужна плотная ДСП, это необходимо для короба. Короб будет иметь размер 360 мм х 360 мм х 200 мм.

Следующим этапом будем клеить, и прибивать стенки и дно. Для этого нужно четыре стороны разложить и нанести достаточно клея в каждый вырез в углу. Дальние края нужно вставить в помпы соседней доски с клеем. После этого необходимо вбить три гвоздя шпунтом в конце соседней стороны. Это требуется на всех четырех углах. В результате всех манипуляций получится открытая коробка.

https://youtube.com/watch?v=KFZqxVGpiNU

Склейка

Далее следует нанести достаточное количество клея на одну сторону ящика, которая открыта, и надеть на неё деталь квадратную размером 360 х 360 мм. Теперь получилась коробка с одной закрытой стороной.

Далее следует с помощью клея прикрепить кусочки ДСП размером 20 х 20 х 180 мм. Это позволит углам быть более крепкими, фанера будет более надежной опорой, это будет полезно для установки динамика. При этом фанера, которая имеет размеры 330 мм х 330 мм, будет на одном уровне с верхней частью коробки. После этого можно начать установку клеммников.

Следующим шагом в изготовлении колонок можно начать размечать и вырезать фанеру. На детале фанеры следует нарисовать по диагонали букву X, это деталь размером 330 мм х 330 мм. То же самое следует сделать на оставшиеся квадратов размером 360 мм х 360 мм. Далее нужно проведённые диагональные линии соотнести с отверстиями для установки динамика,  если вы это сделаете, то увидите, что динамик будет находиться по центру. На двух деталях фанеры нужно обвести круг вокруг рамки динамика.

Корпус

Следующим шагом будет завершение изготовление корпуса и процесс установки динамика. Необходимо нанести небольшое количество клея на фанеру и поставить более маленький кусочек в то место, где предполагается крепление.

После этого клей наносится на всю площадь, на заднюю сторону большой детали, после этого нужно положить её на место и с помощью гвоздей пройтись по периметру ими.

Когда клей высохнет, провода нужно припаять от клеммной колодки к динамику. Вам потребуется акустический провод, можно выбрать размером 1, 3 мм.

Как сделать корпус для колонок

Идея сделать колонки своими руками может возникнуть в нескольких случаях. Например, если есть желание поэкспериментировать со звуком и добиться качественного звучания любимой музыки. В магазинах электроники можно найти хорошо звучащие колонки, но стоимость их зачастую очень высока. А еще сделать колонки своими руками можно, если у вас есть желание изготовить неординарную вещь, единственную в своем роде. В нашей статье описан процесс создания акустических колонок из старых огнетушителей – идея оригинальная и нестандартная.

В первую очередь нам понадобятся два одинаковых старых огнетушителя, а также подходящие по размерам и характеристикам динамики. Еще понадобятся звукоизоляционный материал, шпаклевка, металлическая щетка, наждачная бумага и краска.

Как сделать колонки своими руками

1. Разбираем старые огнетушители и тщательно снимаем с них старую краску и ржавчину при помощи металлической щетки и наждачной бумаги.
2. Подбираем под размеры и дизайн будущих колонок динамики.
3. Вырезаем в обоих огнетушителях отверстия по размеру динамиков.
4. Для предотвращения дребезжания и других посторонних звуков внутреннюю поверхность огнетушителей обклеиваем слоем звукоизоляционного материала.
5. Изготавливаем крепление для динамиков, крепим его в корпусе огнетушителя.
6. Стыки между креплениями и корпусом тщательно шпаклюем при помощи автомобильной шпаклевки и затираем.

Поверхности огнетушителей покрываем слоем грунтовки и красим аэрозольной краской. В данном случае для большей эффектности был выбран алый цвет, но также можно покрасить колонки в черный или серебристый цвета.
После полного высыхания краски можно производить сборку колонок. Обычно краска высыхает через пару часов после покраски.

Зимний или летний водопровод

Водопроводом на даче не всегда пользуются круглый год. В некоторых случаях он нужен только от весны до осени, поэтому устраивают упрощенный летний вариант. Тратить деньги на дорогостоящую капитальную систему, когда в доме зимой никто не живет, нет смысла. Летний водопровод обеспечит полив, к нему подключают душ, используют для других хозяйственных целей. Он может быть постоянным или разборным, но в обоих случаях зимой не эксплуатируется.

Шланги применяют силиконовые или резиновые, у которых толстые стенки, армированные капроном. Пластик дешевый, но под солнцем недолговечный. Резина дороже, зато прослужит не менее 15 лет. По окончании сезона шланги отсоединяют, скручивают, выливая остатки воды, и отправляют на зимнее хранение.

Постоянный летний водопровод укладывают в неглубокие траншеи, чтобы не мешали и чтобы у кого-либо не возникало соблазна украсть. На поверхность выводят только водоразборные краны. Трудность сооружения в том, что требуется соблюдать постоянный уклон. Он идет от места подключения к самой низкой точке, где устанавливают сливной кран. Через него перед морозами сливают воду.

Обустройство зимнего водопровода сложнее

Учитывают уклон рельефа, промерзание грунта и другие факторы, которые принимают во внимание при строительстве капитальной системы водоснабжения. В этом отношении дачный вариант не отличается от того, что делается в частных домах с постоянным проживанием

Что нужно для сабвуфера?

Без качественного ящика он работать не будет. Объемное звучание создается воздухом, который движется внутри короба. Причем воздух приводит в движение диффузор динамика. Значит, вам нужно смастерить закрытый короб с одним отверстием для выхода воздуха. Так как вы делаете колонки для компьютера своими руками, то нет нужды использовать огромные динамики, которые применяются для автозвука. Идеальный вариант – это автомобильная акустика, используемая в качестве стандартной, которая устанавливается во фронтальной части. Небольшого диаметра динамики, диффузоры прорезиненные, мягкие и эластичные. Это именно то, что требуется для сабвуфера.

Конечно, давление воздуха сильное он не создаст, но для небольшого помещения его будет достаточно, чтобы подчеркнуть низкие частоты. Также вам понадобится усилитель НЧ, на радиорынках таких очень много. Если есть возможность, можно снять со старого автомобильного магнитофона его. Мощность на выходе должна быть минимум 20 Ватт, а питание микросхемы желательно однополярное. Но самое главное – это фильтр низких частот (ФНЧ), потому как сделать колонку своими руками с сабвуфером без этого узла не получится. Не стоит загромождать конструкцию сложными ФНЧ на микросхемах и операционных усилителях. Достаточно пассивного фильтра, собранного из сопротивлений и конденсаторов. В зависимости от их параметров производится отсечка частот.

Необходимые материалы и инструмент

Для самостоятельного изготовления домашней АС, которую можно использовать для компьютера, телефона, телевизора и так далее, потребуются следующие материалы:

• два 3-ваттных динамика;
• штекер mini Jack 3,5 мм для подключения к источнику звука;
• цифровой звуковой усилитель РАМ 8403 (можно купить недорого на Алиэкспресс);
• переключатель для включения акустики;
• соединительные провода для контактов;
• термоусадка, изолента;
• провод с USB штекером для подключения к ноутбуку, ПК или к зарядному устройству от телефона;
• фанера, МДФ или иной материал на основе дерева для изготовления корпуса;
• саморезы.

Важно! Mini Jack должен быть трехконтактным –левый, правый и общий каналы. Не стоит приобретать четырехконтактный, так как использование микрофонного (четвертого) контакта не предусмотрено схемой конструкции.. В качестве аудиоусилителя лучше использовать РАМ 8403, выделяющийся хорошим качеством и работой от напряжения 5 Вольт, что позволит будущей АС питаться как от USB ноутбука, так и от телефонного зарядного устройства

В качестве аудиоусилителя лучше использовать РАМ 8403, выделяющийся хорошим качеством и работой от напряжения 5 Вольт, что позволит будущей АС питаться как от USB ноутбука, так и от телефонного зарядного устройства.

Непосредственно для производства необходимы следующие инструменты:

• электропаяльник;
• клеевой пистолет, термоклей;
• канцелярский нож;
• спички или зажигалка;
• ножовка;
• лобзик;
• дрель;
• отвертка или шуруповерт;
• линейка, циркуль, карандаш;
• лист наждачной бумаги;
• кусачки.

https://youtube.com/watch?v=u7UDSJIyIWA

Динамики

Качество первичного излучателя звука (ИЗ) на басах определяет звучание АС прим. на 2/3; на СЧ и верхах – практически нацело. В любительских АС почти всегда ИЗ являются электродинамические ГГ (динамики). Изодинамические системы достаточно широко используются в высококлассных наушниках (напр. ТДС-7 и ТДС-15, которыми охотно пользуются профи для контроля звукозаписи), но создание мощных изодинамических ИЗ наталкивается на непреодолимые пока технические трудности. Что до прочих первичных ИЗ (см. перечень в начале), то они пока далеко еще не «доведены до ума». Особенно это касается цен, надежности, долговечности и стабильности характеристик в процессе эксплуатации.

Приобщаясь к электроакустике, знать о том, как устроены и работают в акустических системах динамики, нужно следующее. Возбудитель динамика – тонкая катушка из провода, колеблющаяся в кольцевом зазоре магнитной системы под воздействием тока звуковой частоты. Катушка жестко связана с собственно излучателем звука в пространство – диффузором (на НЧ, СЧ, иногда – на ВЧ) или тонкой, очень легкой и жесткой купольной диафрагмой (на ВЧ, редко – на СЧ). Эффективность излучения звука сильно зависит от диаметра ИЗ; точнее – от его отношения к длине волны излучаемой частоты, но вместе с тем с увеличением диаметра ИЗ растет и вероятность возникновения нелинейных искажений (НИ) звука вследствие упругости материала ИЗ; точнее – не бесконечной его жесткости. Борются с НИ в ИЗ, выполняя излучающие поверхности из звукопоглощающих (антиакустических) материалов.

Диаметр диффузора больше диаметра катушки, и в диффузорных ГГ он и катушка крепятся к корпусу динамика отдельными гибкими подвесами. Конфигурация диффузора – полый конус с тонкими стенками, обращенный вершиной к катушке. Подвес катушки держит одновременно и вершину диффузора, т.е. его подвес двойной. Образующая конуса может быть прямолинейной, параболической, экспоненциальной и гиперболической. Чем круче конус диффузора сходится к вершине, тем выше отдача и меньше НИ динамика, но одновременно сужается его частотный диапазон и возрастает направленность излучения (сужается диаграмма направленности ДН). Сужение ДН сужает также зону стереоэффекта и отодвигает ее от фронтальной плоскости пары
С. Диаметр диафрагмы равен диаметру катушки и отдельного подвеса для нее нет. Это резко снижает КНИ ГГ, т.к. подвес диффузора – весьма заметный источник НИ звука, а материал для диафрагмы можно брать очень жесткий. Однако хорошо излучать звук диафрагма способна только на достаточно высоких частотах.

Установка аккумулятора

Для обеспечения качественной работы беспроводной колонки следует подобрать аккумуляторную батарею с мощностью в несколько ампер-часов. Самым лучшим вариантом будет составление конструкции из двух или трех модулей, собственная емкость которых достигает 2-3А.

Подобные детали продаются на радио рынках, в виде старых аккумуляторов от телефонов и планшетов.

После нахождения нужной детали следует выполнить следующие действия:

Определите место расположения аккумуляторной батареи и примерьте ее к корпусу будущей колонки.
Используя паяльную станцию, подсоедините к батарее провода, а затем временно их изолируйте.
Закрепите аккумулятор на дно корпуса, также отличным местом может стать боковая стенка. Для фиксации используется супер клей.
Аккумуляторная батарея присоединена и готова к дальнейшему подключению к ней прочих устройств

Следует выполнить следующие этапы работы:
Используя паяльник, присоедините USB-кабель к участку для зарядки.
Установите в корпус модуль заряда и закрепите его с помощью супер клея или герметика.
Соедините между собой выход модуля и вход аккумулятора, обращая внимание на полярность.

В качестве проверки следует подключить аккумулятор к телефону или планшету, с помощью присоединенного модуля USB. В том случае, если на плате загорелся светодиод – все работает верно.

Затем следует выполнить следующие действия:

Соедините с помощью паяльника обратный модуль с двумя парами входных и выходных проводов

Обратите внимание на то, что следует оставлять обрыв для питания, его нужно подключать последовательно.
Закрепите выключатель с помощью супер клея или герметика.
Подсоедините выключатель к разрыву питания с помощью паяльной станции.
Проверьте устройство методом его активации, в случае, если все верно, на выключателе загорится светодиод.

Обратите внимание!

• Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции

• Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция

• Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих

После выполняются такие шаги:

• Все пропаянные контакты изолируются с помощью подручных материалов: герметика или изолирующей ленты. Следует внимательно отнестись к этому этапу работы, так как модули, полученные из Китая, обладают крайне низкими показателями защиты, вследствие чего выгорают даже при небольших выходных замыканиях.
• Обратный модуль питания закрепляется на корпусе колонки с помощью супер клея или герметика.

На этом первый этап сборки собственной самодельной блютуз колонки завершен. Интерфейс питания полностью готов, а платы узлов надежно зафиксированы в корпусе устройства. Пора переходить к монтажу усилителя и беспроводного модуля Bluetooth.

МДФ: мелкодисперсная фракция (древесноволокнистая плита)

Материал разной толщины (от 10 до 22 мм) с гладкой поверхностью, позволяющий создавать самые различные конфигурации корпусов АС.

Приемлемая стоимость МДФ, доступная обработка и склейка материала делают его одним из самых популярных при создании самых причудливых АС, благодаря высокому уровню механической прочности. Готовое изделие выглядит надежнее, прочнее и дороже, например в лаковом исполнении.

Тощину листа МДФ выбирать по простому парвилу: объем АС до 3-х литров — 10мм, до 10 литров — 16мм, для больших объемов выбираем более 19 мм.

Но стоит помнить о способности древесноволокнистой плиты абсорбировать влагу, что может привести к расслоению и снижению качественных показателей.

Запертый в ящике

С ростом мощности и улучшением параметров усилителей сверхвысокая чувствительность акустики перестала быть главным камнем преткновения, а вот проблемы неравномерности АЧХ, и в особенности правильного воспроизведения басов, стали еще более актуальными.

Гигантский шаг к прогрессу в данном направлении сделал в 1954 году американский инженер Эдгар Вильчур. Он запатентовал акустическую систему закрытого типа, и это был отнюдь не трюк в стиле нынешних патентных троллей.

Патентная заявка Эдгара Вильчура на АС в закрытом оформлении

К тому моменту уже был изобретен фазоинвертор и, понятное дело, к ящику с дном динамик тоже примеряли неоднократно, только вот ничего хорошего из этого не получалось. Из-за упругости замкнутого объема воздуха приходилось или терять существенную часть энергии диффузора, или делать корпус непомерно большим, чтобы снизить градиент давления. Вильчур же решил обратить зло во благо. Он сильно понизил упругость подвеса, переложив таким образом контроль за движением диффузора на объем воздуха — пружину куда более линейную и стабильную, чем гофр или резиновое кольцо.

В закрытом ящике движения диффузора контролируются воздухом — в отличие от бумаги или резины он не стареет и не изнашивается

Так удалось не только полностью избавиться от акустического короткого замыкания и поднять отдачу на низких частотах, но и ощутимо сгладить АЧХ на всем ее протяжении. Однако обнаружился и минорный момент. Выяснилось, что демпфирование замкнутым объемом воздуха приводит к повышению резонансной частоты подвижной системы и резкому ухудшению воспроизведения частот ниже данного порога. Для борьбы с такой неприятностью пришлось увеличивать массу диффузора, что логичным образом привело к снижению чувствительности. Плюс поглощение внутри «черного ящика» чуть ли не половины акустической энергии, не могло не внести вклада в снижение звукового давления. Одним словом, новому типу колонок потребовались усилители довольно серьезной мощности. К счастью, на тот момент они уже существовали.

Сабвуфер SVS SB13-Ultra с закрытым акустическим оформлением

Сегодня закрытое оформление применяется по большей части в сабвуферах, особенно в тех, что претендуют на серьезное музыкальное исполнительство. Дело в том, что для домашних кинотеатров энергичная отработка самых низких басов часто оказывается важнее динамической и фазовой точности на всем протяжении НЧ-диапазона. А вот объединив относительно компактный закрытый саб с приличными сателлитами, можно добиться куда более правильного звука — пускай и не наполненного сверхглубокими басами, зато крайне быстрого, собранного и четкого. Всё вышесказанное можно отнести и на счет полнодиапазонных колонок, «закрытые» модели которых изредка появляются на рынке.

Закрытый ящик

Плюсы: Образцовая скорость атаки и разрешение в низкочастотном диапазоне. Относительная компактность конструкции.

Минусы: Требуется достаточно мощный усилитель. Сверхглубоких басов на грани инфразвука добиться весьма затруднительно.

Шаг 2: прокладываем кабель

Поднимитесь на чердак (или спуститесь в подвал), взяв с собой гибкий стержень. Нужно протолкнуть стержень в заранее сделанное отверстие, проследив за тем, что он проходит сквозь распорку до самого распределительного короба (через прорезанное окно можно легко направить стержень в отверстие). Когда гибкий стержень окажется на месте в точке «А», примотайте изолентой кабель к стержню (используйте только специализированный кабель для внутристенного монтажа). Теперь пора вернуться на чердак (или в подвал) и потянуть стержень с кабелем до точки «Б» (колонка). Старайтесь проводить акустический кабель максимально далеко от электрических проводов.

Совет: Клипсы для проводов отлично подойдут для фиксации акустического кабеля: старайтесь не бить молотком слишком сильно, тогда вы не повредите сам проводник и его оплетку.

Усилитель для самодельных колонок

В качестве усилителя для этих самодельных колонок была выбрана микросхема LM3886, как самый простой способ получить Hi-Fi качество звучания буквально «на коленке», не переплачивая!

Если верить анализатору RMAA — LM3886 на порядок лучше, чем того требует стандарт звука Hi-Fi, то есть искажения звука в усилителе на этой микросхеме будут в 100 раз меньше, чем может услышать человеческое ухо.

Стоит отметить, что некоторые рукастые фанаты умудряются на основе этой микросхемы создать DIY-усилители, допускающие лишь 0,0002% искажений. Хотя даже 1% искажений очень трудно услышать обычному человеку.

Для охлаждения получившегося усилителя был использован обычный алюминиевый процессорный радиатор (без вентилятора). Такой самодельный усилитель будет работать на мощности не более 5 Вт и такого охлаждения ему для этого вполне достаточно. Но даже если бы пошел перегрев, то встроенная в схему защиты от перегрева не дала бы ему сгореть, просто выключив бы его.

Чтобы иметь возможность улучшать усилитель его изначально можно собирать на монтажной плате по схеме:

Построив всё на монтажной плате можно заменять те или иные детали, модернизируя схему усилителя, разводку и тд, при этом измеряя необходимые параметры программой RMAA.

После того как удалось оптимизировать схему усилителя, была изготовлена обычная печатная плата (ЛУТ — лазерно-утюжная технология), но качество усилителя при этом принципиально не изменилось, если верить анализу в RMAA, сделан вывод, что монтажные платы для домашней DIY-электроники вполне годятся!

Динамики для компьютерных колонок

Знайте, что залогом хорошего звука колонок являются в первую очередь динамики, а уже во вторую усилитель и провода. Поэтому необходимо выбрать качественные динамики для компьютерных колонок, которые вы планируете самостоятельно собрать.

В данной случае выбор упал на немецкие широкополосные динамики Visaton B200, которые отыгрывают весь диапазон от 57 до 18000 Гц (а с фильтром так и от 40 Гц). Такой выбор хорош еще и тем, что отпадает необходимость иметь несколько динамиков внутри одной колонки и использовать для их согласования кроссовер. А чем меньше деталей в любом механизме — тем он надежнее!

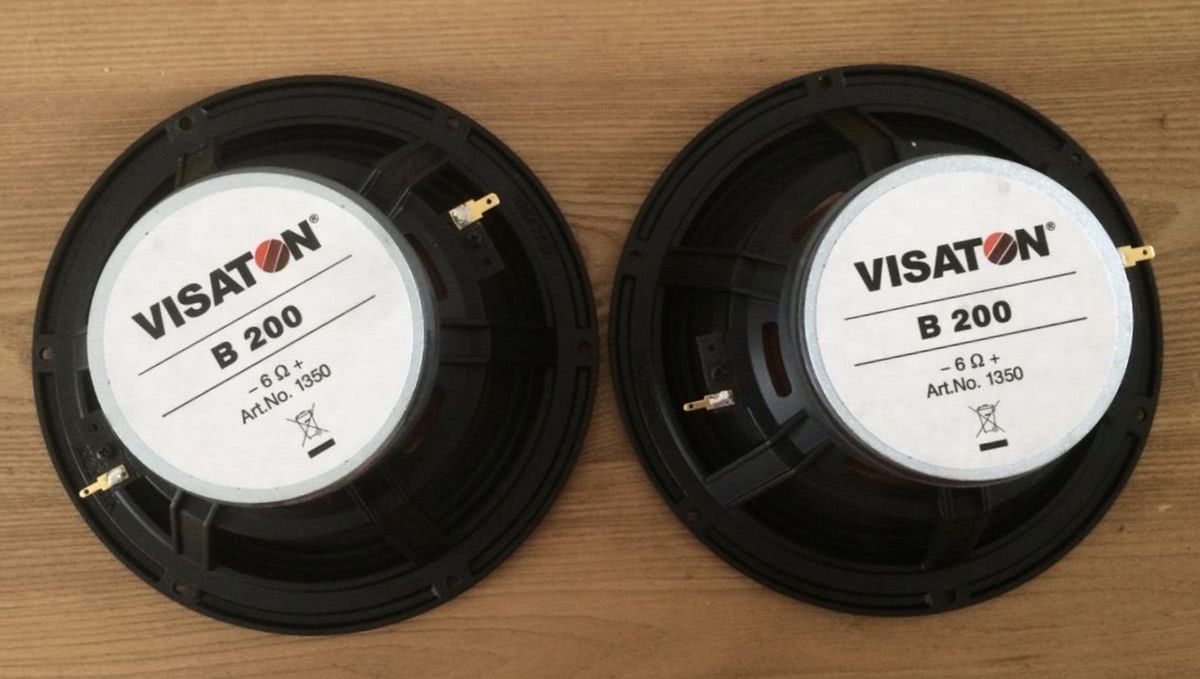

Широкополосные динамики Visaton B200

Данные динамики Visaton B200 обладают почти в 10 раз более высокой чувствительностью в сравнении с древними советскими колонками S90, таким образом им достаточно мощности в 3Вт, чтобы выдавать такой же саунд, который старые советские могли дать только при 30 ваттах.

Но за такое удовольствие приходится платить размером ящика колонки, в данном случае для каждого динамика придется собрать 150 литровый ящик, только в таком случае эта самодельные колонки смогут полноценно работать.
