Портативная mp3 колонка своими руками

Что такое портативная колонка?

Этот прибор состоит фактически из тех же узлов, что и классическая акустическая система, но имеет существенно меньшие компактные размеры и обладает собственным аккумулятором. Портативная аудио колонка в одном корпусе обладает встроенным усилителем, динамиками, устройством для считывания музыкальных треков с карты памяти и трансляции информации с посторонних устройств. В последнем случае задействуется Bluetooth или Wi-Fi- модуль. Помимо этого акустика может подключаться к другому носителю при помощи 3,5 мм mini-jack.

Портативная современная колонка комплектоваться может по-разному, но главное внимание всегда уделяйте качеству звучания, мощности и количеству излучателей:

  1. Моно-вариант – громкость зависит от модели усилителя и может быть даже значительной, но объемного звука из нее не получите.
  2. Стерео-модели – наличие двух и больше излучателей, яркий объемный звук при любой громкости.
  3. Колонки формата 2,1 – помимо основных динамиков имеется сабвуфер, значительно расширяющий диапазон воспроизводимых частот.

Для чего нужна портативная колонка?

MP3 плееры и смартфоны не разрешают нормально насладиться любимой музыкой через внешние динамики. В одиночку прослушивать композиции можно через наушники, но существует немало моментов, когда пользоваться данным приспособлением неудобно. Оптимальный вариант – приобрести специальную компактную акустику переносного типа. Автономная портативная колонка с подсветкой поможет весело провести вечер в компании. Поставленная в уголку, она не будет мешать наслаждаться избранными мелодиями, когда человек занят каким-то делом.

Преимущества портативных колонок:

  1. Автономный источник питания разрешает проигрывать треки несколько часов.
  2. Небольшой вес изделия.
  3. Этот девайс обладает ручками или шнурком и удобен в транспортировке.
  4. Разные способы подключения к внешним устройствам.
  5. Воспроизведение музыки всех цифровых форматов.
  6. Громадный выбор моделей любого размера и дизайна.

Какие минусы имеет портативная акустика:

  1. Заряд и общий ресурс работы аккумулятора ограниченный.
  2. По качеству звучания такие гаджеты отстают от большинства стационарных устройств.

Как работает портативная колонка?

Сейчас все гаджеты этой категории обладают Bluetooth модулем и без проблем подключаются к смартфонам даже без провода. Управление музыкой осуществляется, как с носителя информации, так и с панели собственного корпуса. Лучшие модели помимо аккумулятора способны работать от сети, поэтому внутри дома время работы не зависит от емкости батареи. Портативная колонка с флешкой делает акустику полностью автономным проигрывателем с собственной базой данных.

Изготовление колонки

  • Изготовление корпуса
  • Установка динамика
  • Защита динамика
  • Установка аккумулятора
  • Установка выключателя
  • Установка гнезда зарядки
  • Модуль заряда
  • Пайка основных компонентов
  • Распиновка контактов
  • Установка компонентов в коробку
  • Схема подключения компонентов

Изготовление корпуса

Далее я достал из старого радио вот такой маленький динамик, по размерам он практически подходил.

Затем я принялся сверлить отверстие для динамика при помощи подобранной по диаметру коронки.

Защита динамика

Далее для того, чтобы защитить мембрану динамика была взята автомобильная сетка для окон автомобиля, и в ней вырезан небольшой кусочек, затем были сделаны небольшие отверстия по окружности, в которые продеваем капроновую нитку, далее кладем динамик на сетку и туго затягиваем, и завязываем нитку, что получилось, смотрите на фото.

Динамик клеим по окружности к внутренней части при помощи термоклея.

Установка аккумулятора

Теперь вернемся к основному корпусу, замеряем все детали, для того чтобы в дальнейшем их правильно разместить. Аккумуляторная батарея в такой корпус, к моему удивлению, подошла идеально.

Далее основываясь от высоты батареи я приступил к разметке выреза под кнопку включения.

Затем сделал вырез для гнезда зарядки.

Модуль заряда

После того как все было готово, принялся переделывать модуль заряда.

Индикация заряда установлена на самой плате в виде небольших светодиодов красного и синего цвета, но так как плата будет установлена внутри корпуса я бы не смог увидеть процесс зарядки, поэтому было решено вынести их снаружи корпуса. Для этого выпаиваем родные маленькие светодиоды, подпаиваем четыре проводка нужной длины к плате, а с другой стороны свои светодиоды.

Светодиоды решил вывести на переднюю часть возле выключателя, такое расположение было наиболее удачным, и придавало самоделке еще более оригинальный вид. При помощи сверла были сделаны два отверстия небольшого диаметра.

Пайка основных компонентов

После вышеописанных операций я принялся паять вместе все компоненты, а именно усилитель и bluetooth аудио модуль XS-3868.

Распиновка контактов

Использовал распиновку найденную в интернете.

Затем принялся паять модуль зарядки аккумулятора, два провода к аккумулятору, и два к гнезду зарядки.

Схему подключения выложу немного ниже.

Установка компонентов в коробку

Далее принялся устанавливать все компоненты во внутрь корпуса. Первым устанавливаем модуль заряда, крепим при помощи термоклея.

Поверх устанавливаем аккумулятор.

Теперь берем торчащую кучу проводов и припаиваем их к нужным элементам.

В конце припаиваем динамик.

Для большего понимания что и куда я припаивал прилагаю схему подключения.

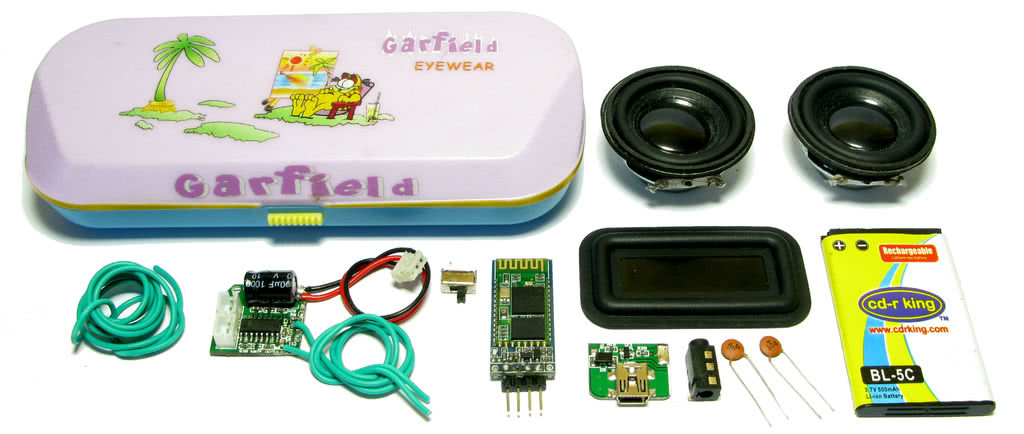

Материалы

Итак, перейдем непосредственно к изготовлению нашей колонки. Нам понадобится:

  • Bluetooth модуль;
  • 2х3Вт динамика;
  • 2х2Вт усилителя Nsiway NS4263;
  • Пассивный излучатель (опционально);
  • Зарядный модуль USB;
  • АКБ емкостью 1 000 мАч;
  • Обычный раздвижной переключатель;
  • 3,5 мм стереоразъем;
  • Футляр для очков;
  • Черная матовая краска.

Инструменты

  • Паяльник;
  • Дрель или шуруповерт;
  • Суперклей;
  • Пистолет для горячего клея.

С помощью этого нехитрого инструменты мы и будем собирать нашу колонку.

Мини колонка из подручных материалов

Жизнь современного человека уже немыслима без электричества. И, если ураганный ветер или более прозаическое «плановое отключение» лишает нас его, то наступает поистине «конец света».

В одном из своих выпусков я как-нибудь расскажу о надежной и дешевой системе аварийного электроснабжения квартиры или дома, а сейчас хочу поделиться предельно простой идеей переделки акустических колонок от для работы от батарейки или аккумулятора напряжением 4,5V.

Причем после переделки эти колонки также сохранят возможность работы от сети 220 V.Итак, приступаем! Для работы нам понадобятся:Колонки,

батарейка или аккумулятор напряжением 4,5 V,

зарядное устройство от сотового телефона напряжение 5V,разъемы питания.( подойдут, в принципе, любые подходящего размера. Единственное условие — для работы от сети они должны быть совместимыми с разъемом блока питания.

Также будут нужны термоусадка или изолента, паяльник с набором для пайки, кусачки или нож для зачистки проводов, дрель со сверлом диаметром чуть большим толщины разъема и универсальный клей.

Разбираем ту колонку, в которой установлен блок питания.

Отрезаем этот блок, оставляя куски провода длиной примерно 5 см. Зачищаем концы. Одеваем кусочки термоусадки.В корпусе колонки в задней ее части делаем отверстие диаметром чуть больше толщины разъема.

При помощи батарейки определяем полярность проводов (светодиод при подключении полюсов батарейки должен светиться.

Устанавливаем разъем в отверстие и приклеиваем его. Собираем колонку.

Вторую часть разъема также закрепляем на проводе с соблюдением полярности. Его длина зависит от места, где будет закреплена батарейка. В моем случае я оставил примерно полметра.

На другом конце провода закрепляем клеммы для соединения с батарейкой. Можно просто зачистить провод от изоляции и примотать его к полюсам батарейки. Батарейку любым доступным способом (скотчем, изолентой, термоклеем) крепим к корпусу колонки или, как это сделал я — непосредственно к компьютерному столу.

Электроника для самоделок в китайском магазине.

Подключаем к штекеру телефон, включаем колонку и наслаждаемся любимыми мелодиями.

Как только включат свет — отключаем батарейку и подключаем разъем от блока питания.Стоимость переделки составила примерно 100 рублей — на разъемы и батарейку. Можно было и не снимать встроенный блок питания и подключить батарейку параллельно.

zen.yandex.ru

Все чаще в современной жизни мы пользуемся самыми разными портативными гаджетами. Но чаще других используются гаджеты, связанные с воспроизведением музыки. Очень удобно, отдыхая на природе или даче, катаясь на велосипеде или занимаясь в спортзале, включить любимое произведение и наслаждаться качественным звуком.

В связи с этим большую популярность у многих имеют портативные колонки и бумбоксы. Стоимость их варьируется от нескольких долларов до нескольких сотен. Но некоторые не хотят выкладывать N-ю сумму за столь простое устройство и задаются вопросом о том, как сделать портативную колонку своими руками.

В этой статье расскажем о нескольких вариантах её изготовления.

Корпус портативной колонки своими руками

Начнем с изготовления корпуса. Качество звучания колонок во многом зависит от материала корпуса. Фанера как нельзя лучше подходит для этих целей, т. к. она хорошо резонирует и, благодаря этому, звук получается сочным, насыщенным и с хорошим басом.

Просто запихнув динамики в картонную коробку, никогда не получить такого качественного звука, как из фанерного корпуса. Размеры корпуса 180 х 70 х 60 мм. Это оптимальные пропорции для наилучшего звучания динамиков. Наносим разметку на фанеру и все вырезаем лобзиком. Сверлим отверстия под динамики.

Из фанеры вырезаем маленькие квадратики (1 х 1 см) и вклеиваем их по углам корпуса для дальнейшего крепления крышки.

Портативные колонки для телефона своими руками

Кроме описанных вариантов есть возможность создать портативную Bluetooth колонку собственными силами. В качестве корпуса подойдут акриловые листы, они легко поддаются резке, их можно сгибать и придавать разные формы.

Для работы потребуется:

  1. Модуль усилителя Bluetooth 2.1.
  2. 1-2 динамика.
  3. Литий-ионный аккумулятор.
  4. Зарядное от USB.
  5. Выключатель.
  6. Модель зарядки.
  7. Листы акрила 4 мм.

Пошаговый процесс создания таков:

  1. Листы нужно вырезать по заранее продуманной форме. Из них будет создан корпус. Для любителей чистого и максимально качественного звука, лучше будет дерево или фанера. Такой материал обеспечивает глубоким басом и ярким звуком. Детали отмечаются карандашом и вырезаются лобзиком или пилкой.
  2. Теперь нужно вырезать места под динамики. Для получения идеального результата потребуется замерить сам динамик линейкой или другими инструментами и перенести размеры на лист акрила. Внутри круга высверлить отверстие, в него всунуть лезвие и пропилить по кругу. Для 100% круглой плоскости использовать напильник.
  3. Заготовки шлифуются наждачной бумагой, чтобы добиться гладкости и чистоты. Этот этап помогает при дальнейшем склеивании деталей.
  4. Динамик нужно установить в посадочное место. Для этого по контуру нужно нанести минимальный слой клея, после подключить его и удерживать к заготовке 2-3 минуты. Если в конструкции будет пара динамиков, процедура полностью повторяется для второго элемента. Вокруг них еще нужно будет добавить термоклей тонким слоем, чтобы убрать пустоты и достичь герметичности.
  5. Закрепить низ и боковые части путем нанесения супер-клея на верхнюю панель и крепления к ней боковых стенок и т.д.
  6. Каждый модуль нужно подключать строго по схеме.
  7. Припой проводов ко всем модулям делать по инструкции. Изначально спаять усилитель, делать все аккуратно, что вызвано недостатком места. Лучше пользоваться зажимами для устойчивости удерживания платы. Теперь следует убрать разъем AUX и USB для припоя модуль Bluetooth. Соединить кабеля по схеме, подключить зарядку батареи и сами аудиовыходы.
  8. Закрепить элемент в корпусе термоклеем изначально небольшое количество распределить на задней панели усилителя и прижать его к корпусу. По аналогии смонтировать другие детали.
  9. Теперь можно собрать колонку с помощью суперклея или другими методами. Для герметизации подойдет термоклей. Наждачкой зачистить углы и другие части, для гладкости.

Улучшить подобный гаджет можно баллончиком краски, наклейками или дополнением в виде резиновых ножек. На видео представлен детальный процесс изготовления такой колонки для мобильного устройства

https://youtube.com/watch?v=ZPM0MZ9MaFQ

Подготовительные работы, обновление раритета

Радиоприёмники середины прошлого столетия, если они и дожили до наших дней, вряд ли будут выглядеть презентабельно. Чаще всего лак на поверхности уже пообтёрся и потрескался, поэтому необходимо привести корпус в надлежащий вид. Однако сразу стоит сказать, что перед тем, как начать модернизацию, приёмник нужно включить в сеть и проверить. Радиоволны он вряд ли поймает, а вот шипение из динамиков должно раздаваться хотя бы на одной из волн. Если подобного не наблюдается, значит, усилитель аппарата пришёл в негодность и его реставрация потребует финансовых вложений.

Если с усилителем всё в порядке, можно готовить материалы для реставрации корпуса.

Радиоприёмник 50-х годов прошлого столетия впишется в любой интерьер

Разборка радиоприёмника, подготовка к покраске

Первым делом снимается задняя крышка, за которой можно увидеть огромное количество ламп. Знающие люди говорят, что «ламповый» звук не сравнится с усиленным современным оборудованием. Он в разы чище. Поэтому найти подобный раритет с рабочим ламповым усилителем – это большая удача.

После того, как снята задняя крышка, приёмник нужно положить на лицевую сторону и вывернуть из днища 4 крепёжных болта, которые попутно фиксируют и ножки.

За задней крышкой виден раритетный ламповый усилитель

Далее откручиваются ручки регулятора и другие мелочи, после чего усилитель из корпуса вытаскивается. Также снимаются боковые фанерные накладки, стекло шкалы настройки. В общем, в итоге остаётся лишь деревянный ящик.

Все демонтированные деревянные и пластмассовые детали необходимо обработать шкуркой, сняв с них полопавшийся лак и оставшийся глянец.

Ручки регуляторов снимаются после выкручивания фиксирующего винта

Нанесение краски, обновление деталей радиоприёмника

После того, как глянец снят, все элементы необходимо обезжирить. Это можно сделать при помощи обычного растворителя. После того, как он испарится, можно приступать к покраске. В случае описываемого примера, для корпуса был выбран чёрный матовый цвет, а для боковых фанерных накладок жёлтый. Контраст здесь очень кстати.

Для работы со старым приёмником использовалась автомобильная аэрозольная краска, которая очень быстро сохнет. Однако она довольно токсична, а посему стоит помнить – использовать её лучше на улице или в хорошо проветриваемом помещении. Респиратор или хотя бы маска тоже не помешают.

Поверхности перед покраской необходимо обезжирить растворителем

Многие сейчас скажут, что лучше было оставить структуру древесины на боковых накладках, покрыв их лаком. Однако здравая мысль именно в жёлтой краске есть. В помещении появляется ещё одно яркое пятно, поднимающее настроение. Да и делается ведь из старого приёмника современный гаджет с ретронотками!

Детали окрашены, можно приступать к обратной сборке

Но перед тем, как начать обратную сборку, нужно дополнить обновление принтом. Этот радиоприёмник называется «Балтика», а значит, яркая надпись Baltica на верхней крышке будет весьма кстати. Делается она через трафарет, который также можно изготовить самостоятельно, распечатав надпись предварительно на обычном принтере.

Броская надпись сверху на корпусе будет очень кстати

Инструменты и материалы

Bluetooth-колонку можно сделать из любых старых запчастей. Круглые модели, в которых динамик обращён вверх, изготавливаются из подручных материалов. Стенками корпуса круглой стоячей модели послужит любая пластиковая труба с внутренним диаметром от нескольких сантиметров. Используется даже канализационная труба – главное, установить динамик подходящих размеров, который не провалится на дно такой конструкции.

Мембрана не может служить вечно – с годами она растрескивается, а звуковые катушки могут перегореть. Но корпус наушников достаточно велик, чтобы туда поместилась широкополосная по диапазону звука «пищалка», воспроизводящая звуки от нескольких сотен герц до 20 килогерц.

Кроме расходников на корпус, нужны болты и/или саморезы. В случае с болтами потребуются гровер-шайбы и гайки под них. В качестве клея – «суперклей» типа «Секунда», засыхающий буквально за считаные секунды. Подойдёт и «Момент-1» – он универсален. Для изготовления нижней части, нужна и пара заглушек. И труба, и заглушки приобретаются в любом строймагазине или супермаркете, продающем стройматериалы, электрику и сантехнику.

Электронная составляющая – модуль Bluetooth, например, модель BLK-MD-SPK-B. Стоит она на Aliexpress примерно $ 10. Нужны разъём и штекер в стандарте 3,5 мм, разноцветные провода, выключатель. Плату для усилителя под выбранный динамик собирают самостоятельно – на базе любой из микросхем с выходной мощностью от 1 до 10 Вт. На рынке электронных запчастей представлены сотни моделей готовых усилителей мощности звука.

Из инструментов нужны: дрель, плоская и крестовая отвёртки, маломощный паяльник на 20-40 Вт. Более мощный паяльник может перегреть тонкие и мелкие выводы радиоэлементов. Дело в том, что любые полупроводниковые радиодетали (диоды, транзисторы, микросхемы) при перегреве получают тепловой пробой и превращаются в подобие куска провода или низкоомного резистора – абсолютно бесполезное в построении активных функциональных узлов и блоков аппаратуры.

Для пайки нужна канифоль, припой и паяльный флюс. Изоляцию отдельных токоведущих частей выполняют изолента, многослойное покрытие износоводостойким лаком, заливание парафином. Навесные стыки проводов защищают также изоляционные трубочки – внешняя оболочка от более толстых проводов и кабелей, разрезанная поперёк, а не вдоль.

Портативная колонка своими руками

Если все необходимые инструменты и детали были собраны, можно приступать к сборке. Тем, кто не знает, как самостоятельно сделать колонку для телефона, необходимо сначала определить самые главные элементы конструкции данной техники.

Устройство можно разделить на несколько частей:

  1. Корпус;
  2. Динамик;
  3. Электроника.

Портативная колонка

Изготовление корпуса колонки

Сборка колонка для мобильного телефона своими руками начинается с изготовления корпуса. Для создания основы можно использовать разные материалы. В данном примере будет рассмотрен вариант использования обычной коробки небольших размеров

Следует обратить внимание на структуру материала, из которого сделана шкатулка. Лучше, чтобы коробка была из плотного картона. Первым делом необходимо вырезать отверстие в крышке коробки

Сделать это можно с помощью строительного ножа. Чтобы отверстие получилось ровное, можно начертить циркулем круг. Также необходимо подготовить место для кнопки и провода. Для этого сбоку вырезается небольшое отверстие, примерно 0.5 сантиметра в диаметре, и проем для кнопки

Первым делом необходимо вырезать отверстие в крышке коробки. Сделать это можно с помощью строительного ножа. Чтобы отверстие получилось ровное, можно начертить циркулем круг. Также необходимо подготовить место для кнопки и провода. Для этого сбоку вырезается небольшое отверстие, примерно 0.5 сантиметра в диаметре, и проем для кнопки.

Корпус

Изготовление защитной сетки динамиков

Чтобы не повредить случайным образом динамик при эксплуатации устройства, нужно знать, как его защитить. Сделать это можно путем изготовления сетки, которая будет крепиться сверху. Для этого потребуется строительная мелкая сетка. На ней необходимо нарисовать два круга, один по диаметру динамика, во второй на сантиметр больше. После установки динамика в корпус, защитную сетку можно будет прикрутить сверху.

Изготовление электронной части

Для многих данный этап считается самым сложным, поскольку они не знают, как и что паять. Первым делом нужно припаять два провода к специальному креплению на динамике. Делать это необходимо по разные стороны. Далее края резистора сгибаются и крепятся к мосфету. Сюда же крепится одна сторона провода, который будет соединяться с кроной. До свободной шпильки крепится провод из динамика, а к той шпильке, которая без провода – припаивается конденсатор.

После этого, провода от кнопки крепятся к конденсатору и второму проводу от динамика. После того, как все уже будет спаяно, можно подсоединить крону.

Схема сборки

Установка динамиков в корпус

После того, как все будет спаяно, можно приступать к установке всех деталей в корпус. Первым делом необходимо прикрепить динамик к основе. Сделать это можно при помощи клея. Затем все остальные элементы конструкции ставятся на свои места и закрепляются также при помощи клея.

Внешний динамик из смартфона

Как сделать блютуз колонку из обычной я рассказал. Но воспроизводить звук можно и через любой смартфон. Например, если у вас в самый неподходящий момент сломалась аудиосистема ноутбука. Для этого не нужен ни паяльник, ни провода, ни приобретение микросхем в Китае. Достаточно специального приложения для Android или iOS. Таких программ на сегодняшний день очень много, вы можете выбрать любую по своему вкусу. Для примера я расскажу о w.

Это приложение условно-бесплатно. То есть им вполне можно пользоваться и никому не платить, но в этом случае каждые 45 минут сигнал будет прерываться не очень приятным звуком и блоком с рекламой. 3$ за полную версию снимут лимит и подарят бонусом хорошее сжатие, а также возможность нескольких соединений одновременно.

Итак, как из телефона сделать блютуз колонку самому своими руками?

  1. Скачиваем SoundWire Если какой-то из шагов остался непонятен, все этапы сборки блютуз колонки своими руками на видео легко найти в интернете или ниже.

Словом Bluetooth — называют технологию передачи данных по радиоканалу на небольшом расстоянии в несколько метров, для связи мобильных телефонов, компьютеров и других цифровых устройств. Интерфейс Bluetooth отличается низким уровнем энергопотребления и невысокой стоимостью. В настоящее время используется чаще всего для связи между сотовыми телефонами и беспроводными гарнитурами. Радиоинтерфейс Bluetooth предназначался для передачи данных и речевых сообщений.

В традиционном варианте гарнитуры модуль Bluetooth имеет микросхему, небольшой литий-ионный аккумулятор 3,7В 50мА, микрофон, динамик и кнопку включения.

Низкая стоимость аппаратной части, хорошая степень защиты и простота в использовании — сделали весьма популярным этот стандарт. Bluetooth использует частоты в районе 2,4-2,48 ГГц и не требует лицензирования. На настоящее время мировое промышленное сообщество приняло эту технологию как общий стандарт.

Удобства для пользователей, которые обеспечивает технология Bluetooth , наверняка будет иметь огромную популярность. Скажем, когда вы приходите в офис, ваш карманный компьютер тут же автоматически синхронизируется с настольным ПК, передаются новые контакты на ваш мобильный телефон и т.д.

Bluetooth-модуль содержит формирующую, приёмо-передающую часть аппаратуры и встроенное программное обеспечение . Связь между модулем и хост-контроллером производится с помощью высокоскоростного USB-интерфейса или UART/PCM-интерфейса. Интерфейс хост-контроллера в модуле Bluetooth является командным интерфейсом. Хост через ИХК направляет команды, а в ответ принимает от модуля сообщения об их выполнении; менеджер связи устанавливает необходимую конфигурацию хост-контроллера.

Вluetooth имеет два варианта связи: синхронную и асинхронную. Первый вид рассчитан на установление симметричного соединения и служит для передачи голоса. Скорость передачи информации при этом 64 Кит/с. Асинхронный вариант предназначен для пакетной передачи данных, скорость передачи cоставляет 720 Кбит/с. В начале блока находится код доступа, за ним идёт заголовок пакета, содержащий контрольную сумму пакета и информацию о его параметрах, и в конце область, непосредственно содержащая пересылаемую информацию.

Схема одного из радиомодулей Bluetooth приведена ниже:

Спектр частот, выделенный для Bluetooth, имеет диапазон 2,402…2,480 ГГц, который разбит на несколько каналов. Полоса каждого канала 1 МГц. Смена каналов производится по псевдослучайному закону. Постоянное чередование частот позволяет радиоинтерфейсу транслировать информацию по всему диапазону и исключать воздействия помех со стороны других устройств. Если данный канал занят, система перейдёт на другой, свободный от помех.

Обсудить статью СХЕМА УСТРОЙСТВА BLUETOOTH

Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям . Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.

Запертый в ящике

С ростом мощности и улучшением параметров усилителей сверхвысокая чувствительность акустики перестала быть главным камнем преткновения, а вот проблемы неравномерности АЧХ, и в особенности правильного воспроизведения басов, стали еще более актуальными.

Гигантский шаг к прогрессу в данном направлении сделал в 1954 году американский инженер Эдгар Вильчур. Он запатентовал акустическую систему закрытого типа, и это был отнюдь не трюк в стиле нынешних патентных троллей.

Патентная заявка Эдгара Вильчура на АС в закрытом оформлении

К тому моменту уже был изобретен фазоинвертор и, понятное дело, к ящику с дном динамик тоже примеряли неоднократно, только вот ничего хорошего из этого не получалось. Из-за упругости замкнутого объема воздуха приходилось или терять существенную часть энергии диффузора, или делать корпус непомерно большим, чтобы снизить градиент давления. Вильчур же решил обратить зло во благо. Он сильно понизил упругость подвеса, переложив таким образом контроль за движением диффузора на объем воздуха — пружину куда более линейную и стабильную, чем гофр или резиновое кольцо.

В закрытом ящике движения диффузора контролируются воздухом — в отличие от бумаги или резины он не стареет и не изнашивается

Так удалось не только полностью избавиться от акустического короткого замыкания и поднять отдачу на низких частотах, но и ощутимо сгладить АЧХ на всем ее протяжении. Однако обнаружился и минорный момент. Выяснилось, что демпфирование замкнутым объемом воздуха приводит к повышению резонансной частоты подвижной системы и резкому ухудшению воспроизведения частот ниже данного порога. Для борьбы с такой неприятностью пришлось увеличивать массу диффузора, что логичным образом привело к снижению чувствительности. Плюс поглощение внутри «черного ящика» чуть ли не половины акустической энергии, не могло не внести вклада в снижение звукового давления. Одним словом, новому типу колонок потребовались усилители довольно серьезной мощности. К счастью, на тот момент они уже существовали.

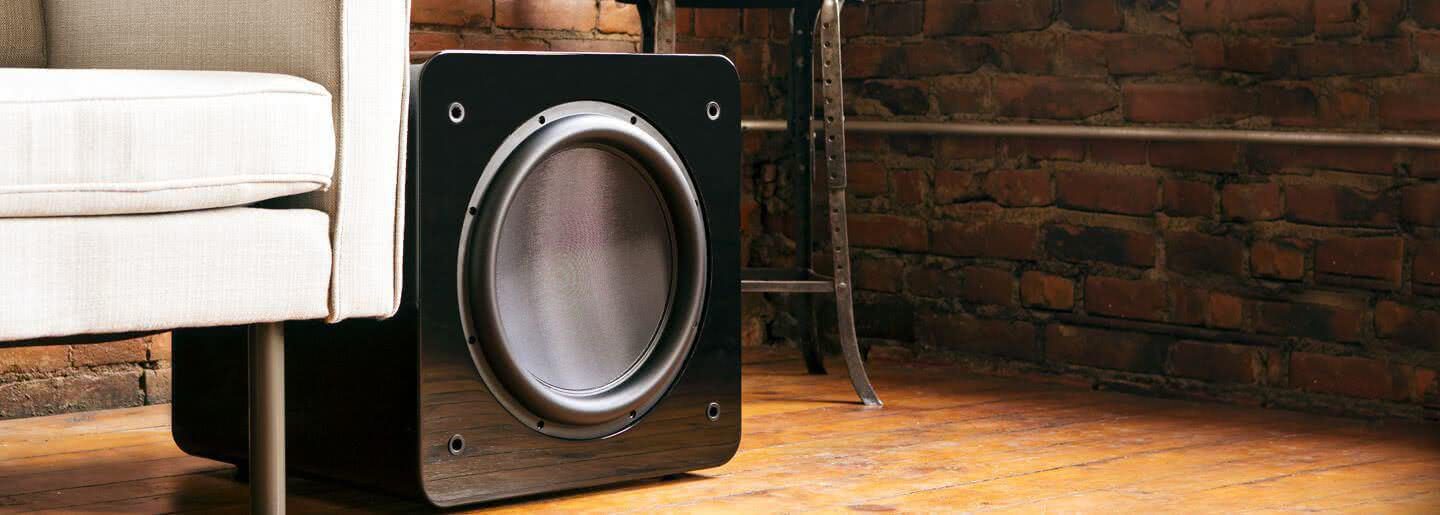

Сабвуфер SVS SB13-Ultra с закрытым акустическим оформлением

Сегодня закрытое оформление применяется по большей части в сабвуферах, особенно в тех, что претендуют на серьезное музыкальное исполнительство. Дело в том, что для домашних кинотеатров энергичная отработка самых низких басов часто оказывается важнее динамической и фазовой точности на всем протяжении НЧ-диапазона. А вот объединив относительно компактный закрытый саб с приличными сателлитами, можно добиться куда более правильного звука — пускай и не наполненного сверхглубокими басами, зато крайне быстрого, собранного и четкого. Всё вышесказанное можно отнести и на счет полнодиапазонных колонок, «закрытые» модели которых изредка появляются на рынке.

Закрытый ящик

Плюсы: Образцовая скорость атаки и разрешение в низкочастотном диапазоне. Относительная компактность конструкции.

Минусы: Требуется достаточно мощный усилитель. Сверхглубоких басов на грани инфразвука добиться весьма затруднительно.
