Ручной самодельный культиватор и покупные модели

Вариант #4: производственная мясорубка нам в помощь

Весь вышеперечисленный инвентарь достаточно прост. Но в условиях собственной мастерской можно изготовить и самодельный электрический культиватор. Это лишний раз доказывает, что возможности домашних мастеров практически безграничны. Для реализации этой идеи понадобится старая производственная мясорубка. На её основе и будет сооружаться эффективный электрический помощник огородника.

Электрический культиватор можно сделать на основе мясорубки производственного назначения: получится достаточно мощный агрегат, который прослужит несколько лет

Всё не так уж сложно, как кажется, если есть сварочный аппарат и мастер, умеющий его использовать по назначению. К картеру редуктора следует приделать два уголка. К уголкам приваривают трубы с изгибом, которые будут использоваться в качестве рукояток. Между получившимися рукоятками приваривают ещё один отрезок трубы – распорку, придающую конструкции нужную прочность.

Основной деталью конструкции является вал. Вытачивать его предстоит из обычного лома. Соединение осуществляется как у оригинала: в шлиц. Насадка мясорубки обкалывается кувалдой, после чего остаётся втулка с толстыми стенками из чугуна. В неё помещают выточенную из лома заготовку, к которой приваривают грунтозацепы в форме винта. Они вырезаются из автомобильных рессор. Были использованы и другие варианты материала для грунтозацепов, но они оказались нежизнеспособными.

Грунтозацепы располагаются под углом 120 градусов. Их нужно винтообразно вывернуть по ходу вращения, тогда им будет легче входить в землю, да и сам культиватор будет легче управляем. Двигатель аппарата подключается по схеме «треугольник», пуск – конденсаторный. Выключатель двигателя для удобства работы установлен на рукоятке культиватора. Аппарат прослужит долго, если перед началом работ смазать сопряжение самодельного вала в чугунной втулке любым отработанным маслом.

Хорошенько рассмотрите, какими должны быть грунтозацепы и как они должны располагаться: от этого зависит эффективность работы прибора и его долговечность

Мотокультиватор своими руками: с чего начать и как сделать

Основные детали самодельного мотокультиватора — это редуктор и двигатель. Первым делом делаем раму будущего культиватора, сверлим отверстия для установки основных узлов, и делаем ручки для управления агрегатом из двух изогнутых труб диаметром 32 мм. Между самодельными рукоятками необходимо поставить еще трубу, которая будет нам как распорка, увеличивающая прочность конструкции. К одной из рукояток мы впоследствии установим пусковую кнопку.

Для изготовления вала я использовал ненужный лом, к нему приварил звездочку с распредвала двигателя ВАЗ, а цепь и обе звездочки обварил металлом сделав чехол.

Трёхфазный двигатель я подключал по стандартной схемы «треугольника», конденсаторную кнопку-пускатель разместите на рукоятке, чтобы было удобней.

Грунтозацепы для самодельного мотокультиватора

Наш культиватор должен как-то ездить. Выберите нужные колеса. Помните, что маленькие колеса будут застревать в земле и мешать работе. Слишком большие колеса самодельному мотокультиватору будет тяжело крутить. Выбранные колеса закрепляются на стальные уголки, которые размещаются на редукторном картере. Присоединить колеса к вашему самодельному механизму — это еще не все. Закрепите на колеса грунтозацепы. При помощи них мотокультиватор будет лучше вгрызаться в грунт.

Возьмите автомобильные рессоры или просто уголки и вырежьте из них зацепы нужного диаметра. Для того, чтобы получить максимальный эффект, установите угол зацепов на 120°.

Когда закончите работу с соединением всех деталей, вы сможете использовать сделанный мотокультиватор своими руками на протяжении нескольких лет. Если хотите, чтобы агрегат просто разбил цельную землю на большие куски, вам нужно будет идти с ним побыстрее. Меньшая скорость прохождения перемалывает землю на мельчайшие частицы — все зависит от скорости работы с культиватором. Перед его применением смазывайте вал механизма маслом для того, чтобы самоделка прослужила без поломок дольше.

По тому же принципу можно также взять для самодельного мотокультиватора двигатель от стиральной машины. Разберите детский велосипед и приспособьте на ваш агрегат звездочки и велосипедную цепь. В итоге получится такой себе самодельный электрокультиватор. Правда, если вы решили сделать этот агрегат своими руками, учтите, что провод будет постоянно путаться под ногами и мешать. Из-за того, что питание механизма зависит от сети и кабеля — не уйдешь дальше, чем позволит его длина.

Рекомендации

Предлагаем Вашему вниманию несколько полезных рекомендаций по сборке и использованию самодельного культиватора и его «рабочих органов»:

1. Материалы для культиватора необходимо заблаговременно подвергнуть антикоррозийной обработке. Если этого не сделать, то влага, содержащаяся в грунте, значительно сократит срок службы культиватора.
2. Плоскорежущие лапы обладают одинаковым захватом (220 — 385мм) со стрельчатыми универсальными, однако есть отличие в угле крошения: универсальные — 25-30 градусов и плоскорежущие — 12-18 градусов.
3. Чтобы заровнять борозды, остающиеся после лапы ножа, необходима установка прополочной либо рыхлительной лапы.

Как видите, самостоятельно сделать культиватор не так уж и сложно. Преимуществами самодельного культиватора являются минимальная стоимость, приспособленность под ваши потребности в обработке почвы, а также универсальность. Подобные конструкции можно подвешивать к мотоблокам, минитракторам, а также тракторам Т-25, МТЗ.

Из этого видео Вы узнаете, как сделать самодельный культиватор для минитрактора в домашних условиях:

https://youtube.com/watch?v=iz2yqdTV9bU

Преимущества и недостатки ручных агрегатов

В большинстве своем работа на земле связана с физическим трудом. Культиваторы потому и популярны, что позволяют облегчить работу. Из плюсов такого инструмента выделяют:

• простоту использования;
• не требуются смазочные и горючие вещества;
• аккуратность обработки;
• возможность обработки земли в стесненных местах, например, на клумбах, теплицах.

Однако культиваторы лишены и недостатков:

• инструмент является устаревшим;
• в зависимости от устройства периодически приходится менять диски;
• низкая производительность;
• требуется прилагать физические усилия;
• низкая эффективность на целине и твердой земле.

Классификация культиваторов

Есть несколько разновидностей такого приспособления, но чтобы выбрать тот или иной вариант, следует знать о каждом из них больше.

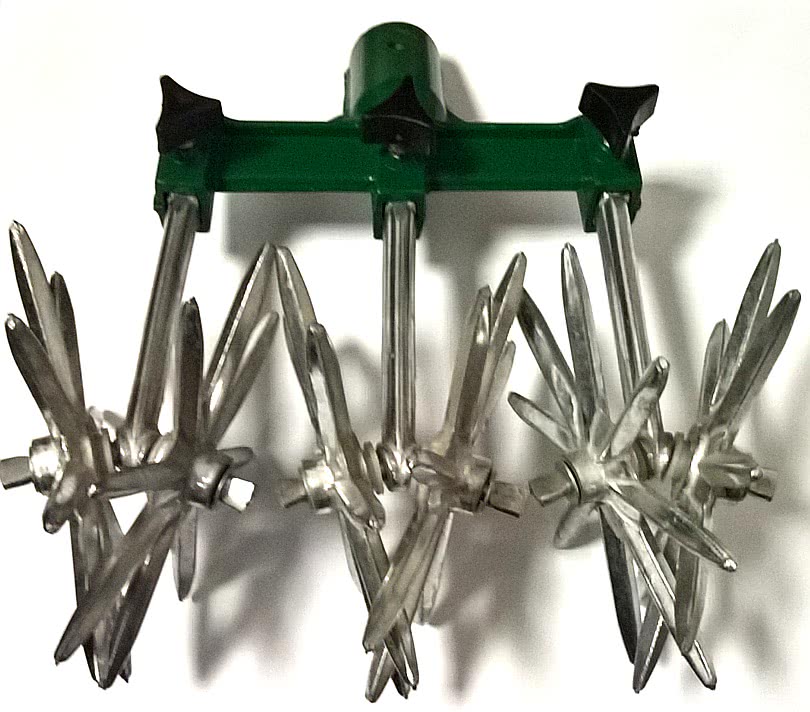

Например, конструкция ротационного рыхлителя включает в себя четыре движущихся диска, один вращающийся нож черенок и скобы. Кроме этого, он оснащен колесиками и длинной ручкой. С помощью данного приспособления можно выполнять такие действия:

• рыхлить землю;
• обогащать ее удобрениями;
• удалять сорняки.

Средство в движение приводится посредством надавливания на ручку и узел из звездочек, затем он проворачивается.

Другая разновидность устройства — мини-модель. Она специально предназначена для использования в саду или малых теплицах. С ее помощью почва обрабатывается вокруг деревьев и кустарников, также быстро убираются сорняки и выкапываются лунки для рассады и малые садовые культуры.

Бензиновый культиватор оснащается двигателем, который нужен для работы культивирующих фрез. Рабочая их глубина составляет 150 мм, часто они применяются с целью закладки новых ландшафтов. Еще ими можно быстро вспахивать тяжелые грунты и удалять с корнем сорняки.

Ручной культиватор-рыхлитель внешне напоминает маленькие грабли и оснащен 3−5 изогнутыми зубьями с острыми концами.

Если оказывать небольшое усилие, то они могут разрыхлить землю и разбить на ней корку. Когда зубья входят в почву, то прибор тянется на себя, чтобы получились борозды. Варианты инструментов на длинных ручках применяется на огороде, а на коротких — на клумбах и комнатных растениях.

Корнеудалитель — рыхлитель «Торнадо» имеет заостренные спиралеобразные зубья, имеющие разностороннее направление. Сначала аппарат ставят вертикально по отношению к земле, потом проворачивают на 60 градусов и заглубляют в почву, а потом еще раз разворачивают по часовой стрелке. Потом устройство приподнимается, с ним удалятся и корни.

Глубина обработки с помощью «Торнадо» составляет 20 см, соответственно, удаляются только сорняки, а посаженые культуры не страдают.

https://youtube.com/watch?v=M2pS99N81xg

Электрические инструменты предназначаются для работы на малых участках, они компактные и имеют хорошую маневренность, соответственно, их можно применять рядом с кустами и деревьями и окучивать их.

Заранее позаботьтесь о том, чтобы шнур имел длину, достаточную для свободной обработки почвы. Такой культиватор экологичный и может быть применен в теплицах.

Виды сменных насадок для культиватора

Культиватор для мототрактора можно оборудовать различными насадками.

Они делятся на несколько видов:

лапы – необходимы для вспашки грунта с одновременным удалением сорняков. Существует несколько видов этих насадок. Долотообразные приспособления предназначены для рыхления почвы на глубину до 15 см. Стрельчатые универсальные лапы используются для сплошной или междурядной вспашки грунта на глубину до 14 см. Приспособления этого типа хорошо справляются с измельчением земли и срезанием сорняков. Односторонние плоскорежущие лапы предназначены исключительно для срезания крупных сорных растений;

• боронки – насадки этого типа используются для обработки грунта между рядами и в защитных зонах;
• подкормочные ножи – применяются для рыхления грунта в междурядьях и одновременной заделки в грунт удобрений. Максимальная рабочая глубина составляет 16 см;
• игольчатые диски – предназначены для разрушения земляной корки и уничтожения сорняков. Глубина обработки составляет 4 см, а сдвиг грунта – 1–2 см;

• окучники – эти насадки применяются для нарезки гребней и уничтожения сорняков в междурядьях. Максимальная глубина обработки – 16 см:
• арычники-бороздорезы – используются в целях подготовки борозд для дальнейшего полива. Глубина борозд не превышает 20 см.

Все сменные насадки фиксируются на стойках культиватора посредством болтового соединения. Для продления сроков эксплуатации оборудования следует регулярно очищать его от сорняков и избегать контакта со слишком влажной почвой.

Зубчатый ручной культиватор

Для изготовления зубчатого культиватора потребуется больше сил и навыков, однако при большом желании сделать его тоже довольно просто, имел стальные блины и цапфу, а также зубья и ось.

Стальные блины надеваются на ось определенного диаметра (необходимо заранее произвести расчеты по тяжести и совместимости веса того и другого. В блинах уже должны иметься отверстия, в которые вставляются зубья из стальных прутьев или пружинистой стали. Они закрепляются заклепками, которые впоследствии раззвенковываются.

Хотя это – далеко не единственный вариант из всего, что придумано сообразительными дачниками.

Фото:

Материалы для изготовления

Для того, чтобы сделать культиватор, вам понадобятся:

Шаг 1. Делаем основу культиватора

Клыки культиватора будем делать из центральной части пружины автомобильной подвески. Маркером намечаем 4 полувитка для заготовок клыков.

Разрезаем пружину болгаркой.

Из фанеры и монтажной шпильки изготавливаем шаблон, на котором будем сваривать основную часть культиватора.

Надеваем на шпильку втулку, отрезанную от металлической трубы, и зажимаем ее гайкой.

Располагаем клыки так, чтобы при вращении культиватора по часовой стрелке они как-бы вгрызались в землю.

После проведения сварочных работ получается вот такая основа для культиватора.

Клыки культиватора затачиваем под углом 45 градусов.

Шаг 2. Удлиняем клыки

Для лучшего позиционирования культиватора при работе, удлиним клыки, сместив их к центру. Для этого от оставшейся части пружины отрезаем 4 заготовки.

Для лучшей стыковки с клыками основы, затачиваем одну сторону под 45 градусов.

Расположив основу культиватора на шаблоне, выставляем полученные заготовки.

Привариваем заготовки и зашлифовываем места сварки.

Остро затачиваем клыки культиватора.

Шаг 3. Привариваем штангу и вороток

Из металлической трубы вырезаем штангу, удобную по высоте для работы и вороток.

Свариваем их между собой и привариваем к основе культиватора.

Культиватор легко рыхлит даже твердую землю.

Популярные модели

Прежде, чем заказать ручной культиватор для дачи, ознакомьтесь и сравните между собой характеристики распространенных моделей

Примите во внимание также их плюсы, минусы. Популярные ручные культиваторы:

Gardena

Торнадо

Помощник

Raco

НПО Мехинструмент

Устройство и сфера применения дисковой бороны

Представленный тип устройства, являясь альтернативой культиватора и плуга, активно применяется для обработки почв с уровнем влажности не более 25-30%. В состав бороны входят специально размещенные под определенным углом стальные диски.

По типу конструкции такой механизм подразделяется на сетчатые и навесные модели. Навесные механизмы предназначены для регулярной обработки грунта на глубину от 10 до 15 см.

Такие конструкции используются для:

• предпосевного и повседневного возделывания земли;
• ликвидации сорняков;
• перемалывания перегнивших остатков;
• омоложения наделов;
• выравнивания и увеличения плотности грунта на участке.

Сетчатая разновидность призвана для решения следующих задач:

• обработка почв с коркой, образующейся из-за обильных дождей или засухи;
• обеспечения вентиляции воздуха и насыщения грунта кислородом;
• сохранения и заделки влаги при одновременном внесении минеральных и органических удобрений;
• снижения засоренности посевных.

Данные модели применимы для растений с высотой в стебле не более 25-30 см.

Такие механизмы выполняются в форме сетки с равномерно установленными металлическими шипами. Разбег зубьев выбирается в зависимости от предполагаемого функционала.

По целевому применению эти устройства подразделяют на:

• садовые;
• полевые;
• болотные.

Садовые модели

Подобные изделия отличаются небольшим весом и предназначаются для междурядной обработки незначительных садовых наделов. Такие бороны позволяют рыхлить на почву на глубину не более 10-12 см.

Полевые конструкции

Применение этих борон актуально после проведения пропашных мероприятий.

Отдельные модели дополнительно оснащаются балластными ящиками для выравнивания приспособления. С помощью таких механизмов возможно осуществить рыхление грунта на глубину не более 15-17 см.

Болотные представители

Исходя из своего названия, такие подели призваны обрабатывать сложные земли на болотистых и лесных участках. Обработка ведется на глубину 20-25 см.

Культиватор для мотоблока своими руками, как сделать. Плоскорез для мотоблока своими руками

В последние года многие владельцы земельных участков все чаще используют новые технические разработки, способные значительно облегчить жизнь и тратить на выполнение тех или иных задач гораздо меньше времени. Мотоблоки, культиваторы, мини-тракторы и прочие приспособления оказывают ощутимое влияние на жизнь агронома.

Если раньше актуальными были традиционные сапки, которые заставляли обрабатывать тяжелую землю в полусогнутом состоянии не один час, то сегодня на их место пришли инновационные плоскорезы, рассчитанные на эксплуатацию вместе с мотоблоком.

Плоскорезы на мотоблок: преимущества и недостатки эксплуатации устройства

Плоскорезы можно смело назвать своеобразным гибридом бороны и ножа. Они монтируются параллельно грунту или под незначительным углом. В результате приспособление погружается в почву на небольшую глубину и срезает корни сорняков, тем самым переворачивая сам грунт, способствуя лучшему сохранению влаги и полезных веществ.

Помимо указанных положительных моментов, плоскорезы:

• улучшают состояние почвы;
• разрушают сформированные после сильного дождя корки и комки;
• отпугивают вредителей;
• подготавливают почву к дальней высадке растений;
• выполняют междурядную обработку посевов;
• насыщают верхний слой кислородом.

Естественно, в некоторых случаях владельцы приобретают плоскорезы с рыхлителем для мотоблока, которые не только выполняют упомянутые задачи, но и снимают лишнюю нагрузку с человека, легко поддаются эксплуатации, не нуждаются в подъеме и отличаются прекрасной продуктивностью. Такие устройства нередко имеют довольно доступную стоимость, но некоторым мастерам удается создавать плоскорезы-рыхлители для мотоблока своими руками.

Плоскорез для мотоблока своими руками: нехитрый способ изготовления

Если мотоблок имеет довольно внушительные характеристики, желательно сделать несколько плоскорезов и разместить их на устройстве. Таким образом, получится еще более продуктивный агрегат, который будет не только экономить время, но и силы.

Для отличной проходимости создаваемого плоскореза нужно позаботиться о соответствующих колесах. Для них подойдут практически любые материалы. В качестве оси отличным выбором будет железная трубка.

Затем с обеих сторон по резке бетона желательно приварить два круга. По диаметру нужно прикрепить несколько проволок (с помощью сварочной машины), диаметр которых не превышает 8 мм.

На оси с внутренней стороны необходимо оставить место для размещения подшипника и дальнейшей установки самодельного плоскореза. Поскольку корпус мотоблока не всегда изготовляется из очень прочного материала, основной акцент делается именно на оси. После того, как подшипник будет прицеплен, следует приварить к нему пластину.

Ножи плоскореза можно создать из разделенных частей косилки. Благодаря их легкости и компактности они будут идеальными компонентами режущего элемента

Важно убедиться в том, что они надежно закреплены иначе конструкция будет ходить из стороны в сторону и не выполнять качественно свою задачу

Для ограничения глубины погружения нередко используют небольшие колесики. Отличным «донором» может стать стандартная детская машинка.

Сами колеса можно дополнить железными деталями, чтобы пластик не портился во время движения. Глубина погружения должна быть не меньше 5 см.

Чтобы увеличить вес на плоскорезе для культиватора и повысить давление для вхождения в почву, можно приварить утяжелитель в виде любой детали. В случае с отсутствием необходимых компонентов можно пустить в ход корзину с кирпичами, но подобное решение не отличается удобством.

Для лучшего понимания особенностей конструкции, предлагается ознакомиться с чертежами. Представленные видео также могут стать руководством, ведь на этих материалах многие мастера делятся имеющимся опытом с пользователями и раскрывают тайны создания действительно долговечного и надежного навесного оборудования для мотоблока.

Самодельный ручной культиватор

Сделать ручной культиватор своими руками вполне возможно, при этом не потребуются какие-то специальные инструменты или материалы. Работа может занять не более суток, все зависит от выбранной конструкции и комплектации будущего инструмента.

Детали просты и надежны, но если инструмент все-таки сломается, заменить поломанную часть будет просто. Ее можно будет сделать уже из имеющихся материалов.

Еще один плюс в самостоятельном изготовлении устройства состоит в том, что сделать его достаточно просто даже не имея специального образования.

https://youtube.com/watch?v=L_Pbf6XC7Ks

Инструкция по сборке

Собрать такое устройство можно из разных подручных материалов, причем есть варианты как самые простые, так и более усовершенствованные.

В качестве основы для изготовления может послужить старый велосипед, который уже нельзя отремонтировать, также будет нужна старая двухручная пила или же головка от использованного культиватора. Инструменты понадобятся такие:

• болгарка;
• дрель;
• пила;
• ключи.

От велосипеда нужно взять только одно колесо и раму. К раме потребуется прикрепить головку культиватора, а если ее нет, то половину острия двухручной пилы, или стальными прутьями, или же металлическими острыми прутьями с заточенными концами. К велосипедному рулю прикрепите рукоятки на основе алюминиевых или стальных труб. Между ними ставится поперечная перемычка.

https://youtube.com/watch?v=qvPAIzQU5Uo

Электрокультиватор своими руками

В условиях мастерской можно сделать электрический прибор на основе промышленной мясорубки. Причем модель тут роли не играет. А если подойти к работе грамотно, то в итоге вы соберете достаточное мощное устройство

Важно учесть, что для работы вам понадобится сварочный аппарат

Инструкция по изготовлению:

• Два уголка прикрепляются к редуктору, к уголкам далее привариваются трубы с изгибами, которые будут служить рукоятками;
• чтобы повысить прочность между рукоятками приваривается стальная перемычка;
• к уголкам нужно приварить оси колес культиватора;
• предусмотрите на колесах грунтозацепы, которые можно сделать на основе автомобильных рессор, их наваривают на колеса;
• подключаем двигатель. При конденсаторном пуске включатель ставится на ручке аппарата.

Использование такого агрегата в условиях быстрого перемещения позволит грубо вспахивать землю, а если он будет работать медленно, то получится мелкая фракция.

https://youtube.com/watch?v=HHtAjybYc3U

Культиватор «Торнадо» своими руками

Самодельный прибор «Торнадо» позволит отлично рыхлить землю за счет своих перекрученных зубьев. Труба служит рычагом и прикрепляется к рукоятке. Труба должна иметь длину как минимум полметра. Закрепленный в трубе рычаг должен в две стороны рукояти выступать по 25 сантиметров. Для усиления крепления можно применять изоленту. Спиральные зубья делают на основе пружинной стали, но их диаметр должен составлять максимум 20 см. Такой размер является оптимальным для удобства прополки пространства между рядами.

Также рыхлитель «Торнадо» можно изготовить на основе старых вил. Нужно подготовить только вилы и молоток. Молотком зубьям придается нужная форма.

Рекомендуется перед началом работы сваркой разогреть металл, но он не должен сильно размягчаться. Сталь при сильном нагреве потеряет свои свойства и под ударами молотка просто сломается.

Рычагом в этом случае можно выступать металлическая или пластиковая труба, прикрепленная саморезами. Ее длина должна составлять около 50 см, и она будет играть роль рукоятки. В итоге можно будет работать на разных, даже на тяжелых грунтах, удалять сорняки даже с устойчивыми и разветвленными корнями.

https://youtube.com/watch?v=MaoOTxq08v0

Варианты самодельных ручных культиваторов

Такую важную функцию можно выполнять и лопатой. Но тяжёлый труд себя не оправдает. Сама эффективность труда повышается в несколько раз, если использовать механизированные средства обработки почвы. Ручной плуг своими руками может сделать любой владелец небольшого участка земли. Из специальных инструментов может понадобиться сварочный аппарат.

Нужно отметить, что культивировать грунт начали очень давно. Несколько десятилетий назад, на пике огородного и дачного образа жизни, подобный инструмент был очень популярен. Его как покупали на заводах, так и изготавливали самостоятельно.

https://youtube.com/watch?v=17F9564ZaJY

В основном популярностью пользуются такие виды инструмента:

• Плоскорез. Это инструмент, похожий на обычную тяпку. Он является его механизированной версией.
• Роторный, или звёздочный. Работает такой плуг по принципу поочерёдного разрезания почвы ножеобразными звёздочками.
• Культиватор «ёжики». Работает по принципу ротационного плуга, но землю рыхлят не ножи, а пруты из стали, похожие на дикобраза.
• Торнадо. Выглядит такой инструмент как обычные вилы, но их прутья закручены по спирали. Дополнительные механические приспособления вмонтировать нельзя, он является только ручным инструментом.

Область применения устройств самая широкая. Культиваторы могут выполнять следующие задачи:

• взрыхлить землю, тем самым насытив её кислородом;
• нарезать ряды для посева культур и их присыпать;
• избавить растения от влияния сорняков и т. п. ;
• использоваться вместе с мотоблоком;
• разбивать комки почвы и выравнивать грунт.

Электрокультиватор своими руками

Электрический инструмент из подручных материалов можно смастерить за 2 дня, но подготовиться нужно заранее.

Устройство электрокультиватора

Для его сборки может пригодиться: двигатель от стиральной машины, редуктор, «звездочки» и цепь с детского велосипеда, подшипники, ножи культиватора, сваренные из рессор автомобиля, уголки, колеса, кабель длиной около 50 м., кусок жести для защиты мотора от почвы. Вместо двигателя стиральной машинки можно использовать мощную советскую дрель, плюс редуктор от сгоревшей болгарки, или электрическую мясорубку.

Конструкция, собранная из тех или иных предложенных элементов будет выглядеть примерно так: металлический каркас с двумя колесам по обеим сторонам. Двигатель из стиральной машинки, мясорубки или дрели – в центре. Его нужно соединить с ножами культиватора и обеспечить вращение с помощью цепи и «звездочек» от детского велосипеда.

Электрокультиватор своими руками

На двух ручках можно закрепить кабель с пусковым механизмом.

Этапы монтажа:

1. Сначала изготавливают и скрепляют основные детали, затем под них делают каркас. Размеры зависят от подручных материалов, которые вы используете.
2. К корпусу двигателя приваривают редуктор с передаточным механизмом.
3. К выходному валу редуктора крепят лезвия. Можно применить заточенные и скрепленные рессоры машины или любой другой металл.
4. На каркас, изготовленный из уголков, хомутами и болтами крепят двигатель.
5. По центральной оси должна быть ось с колесами по бокам.
6. Сверху приваривают ручки и кабель.

Самодельный электрокультиватор из бензопилы

Плюсы агрегата:

• легкая и удобная электрическая конструкция;
• экологичен, в отличие от механизмов, работающих на бензине. Значит, можно его использовать в парниках и теплицах.

Минусы:

• при изготовлении обязательно использовать сварку;
• не подходит для обработки больших площадей.

Механические усовершенствования не только облегчают труд, но и увеличивают эффективность и скорость обработки почвы. Любой из рассмотренных инструментов земледельца незаменим при работе на земле и легок в использовании.

Как подготовиться к самостоятельному изготовлению?

Чтобы сделать роторный культиватор для минитрактора, прежде всего, нужно подготовить материалы.

В их перечень входит:

• 2-метровая металлическая труба;
• квадратные стальные пластины, размерами 15×15 см;
• комплект из 20 болтов и гаек;
• плоские прямоугольный пластины, размерами 20×5 см.

В список инструментов, которые понадобятся для работы, входит:

• болгарка и набор дисков для работы с металлом;
• аппарат для ручной сварки и электроды;
• наждачная бумага;
• дрель и сверла;
• отвертки, гаечные ключи, плоскогубцы.

Размеры используемых для работы материалов напрямую зависят от габаритов культиватора для минитрактора, от типа соединительных узлов, а также от вида сменных насадок для культиватора.

Как сделать ежи своими руками

Создание своими руками ежиков под культиватор для картофеля – кропотливый, но обязательный этап для обеспечения максимально комфортного использования будущего инструмента.

Металлическая конструкция состоит из 3 рядов дисков разного диаметра с приваренными к ним металлическими шипами. Диски соединяются между собой специальными перемычками. Приспособление собирается на дюймовой трубе, внутри которой находится 20 мм неподвижная ось, прикрепленная к скобе на черенке.

Необходимые материалы

Вам понадобятся:

• стальные листы толщиной не менее 4 мм для будущих дисков;
• полоса из углеродистой стали шириной от 20 мм и толщиной 4 мм для перемычек;
• металлические прутья диаметром не менее 8 мм и длиной 100-140 мм для шипов;
• труба диаметром 250 мм для каркаса;
• стальная П-образная скоба толщиной не менее 4 мм и шириной от 70 мм;
• металлический стержень диаметром 20 мм, который помещают внутрь трубы, заполненной густой смазкой, а концы вставляют в отверстия скобы.

Подготовительный этап

На подготовительном этапе создания нужно собрать все инструменты, которые понадобятся в процессе изготовления ежей: сварочный аппарат, болгарку, резак для металла, а также набор слесарных инструментов. Следует также подготовить чертежи будущих ежей (см. примеры ниже).

Пошаговое создание

Инструкция:

1. Необходимо отрезать от стальной трубы кусок в соответствии с размерами междурядий на участке.
2. Нарезать из прута шипы длиной 120 мм и заострить их края на 45°. На 2 ежика в среднем требуется 75-90 шипов.
3. Из металлического листа вырезать диски. Оптимальный диаметр – 300, 200 и 100 мм. В этих заготовках вырезать отверстия под трубу. Диаметр отверстий должен быть на 1 мм больше, чтобы диски можно было вставить и приварить к трубе.
4. Доработать детали болгаркой для устранения заусенцев и неровностей.
5. Равномерно распределить шипы по дискам. В среднем на каждый требуется 7-15 шт.
6. Согнуть скобу, на которой будет крепиться ось. Скобу можно как приварить, так и сделать в ней отверстия для болтовых соединений.
7. Собрать детали вместе. Между дисками должно быть расстояние 150-160 мм. Концы осей вставить в отверстия скоб. Закрепить их гайками либо сваркой.
8. Зачистить болгаркой все острые углы и неровности.

Самодельный культиватор на МТЗ-80

Для самостоятельного изготовления культиватора на универсально-пропашные тракторы МТЗ-80 необходимо предусмотреть специальное крепление. В остальном технология сборки конструкции ничем не отличается от банального орудия для рыхления почвы с возможностью ее прикрепления к силовому агрегату.

Культиватор представляет собой каркас, выполненный в форме прямоугольника из квадратного металлического профиля, с установленными плоскостями для резки.

Количество таких пластин в большинстве случаев составляет от 8-15 элементов.

Между такими плоскорезами следует установить пару колес и борону для устойчивости и регулирования глубины погружения конструкции. Последний элемент стоит фиксировать посредством цепей к краю несущей плоскости.

Монтировать место для крепления основного разрыхлителя необходимо таким образом, чтобы сохранялась возможность регулировки его высоты и силы нажатия.

При установке важно рассчитать будущую безопасность, исключить поломки и заклинивание составных элементов. Предлагаем посмотреть интересное видео о культиваторе, изготовленном своими руками:

Предлагаем посмотреть интересное видео о культиваторе, изготовленном своими руками:

Похожие записи:

Как приготовить вяленую свиную шейку по пошаговому рецепту с фото Получение голубых и синих оттенков путем смешивания красок Как выбрать щетку для браширования древесины в домашних условиях Трансформаторы 5 способов, как избавиться от мух в доме и на даче Перемотка якоря электродвигателя
