Мотоблок своими руками (как сделать мотоблок): инструкция с фото, технология сборки и применения, рекомендации + советы

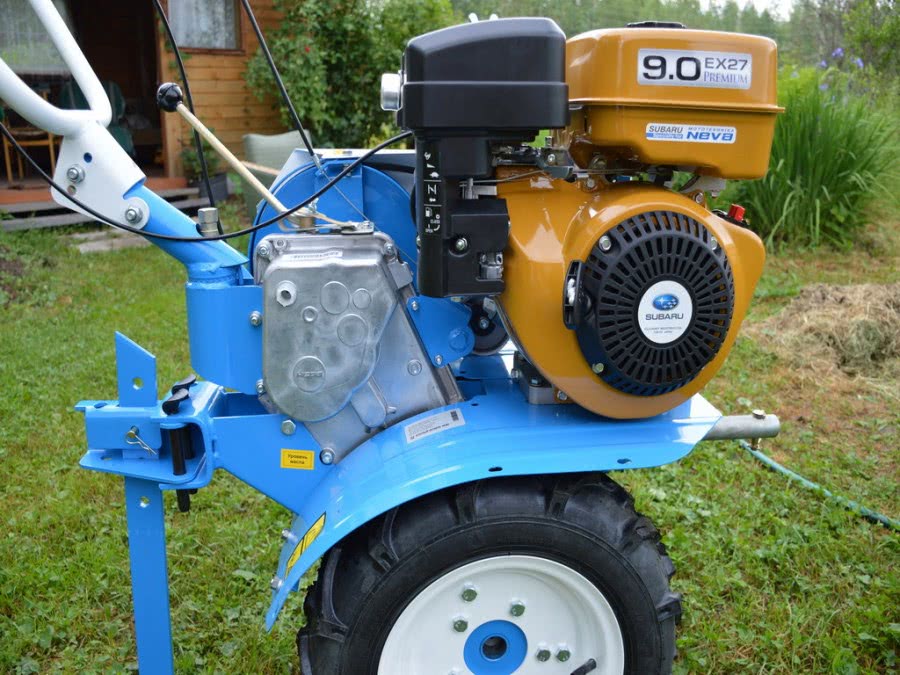

Область применения

Преимущество мотоблока заключается не только в его низкой стоимости, но и в повышенной маневренности, что позволяет производить работы на таких участках, где трактор просто не сможет пройти по габаритам. С его помощью можно обрабатывать делянки размером всего в один квадратный метр.

https://youtube.com/watch?v=yeutqRSApog

В зависимости от установленного дополнительного оборудования мотоблок используется для проведения тех или иных видов работ на земельном участке. Легкие модели обычно комплектуются инструментом для прополки и фрезой. Более тяжелые экземпляры уже могут использоваться для вспашки, окучивания и покоса.

На тяжелый мотоблок допускается установка следующих приспособлений:

• грабли;
• косилка;
• борона;
• плуг;
• прицеп;

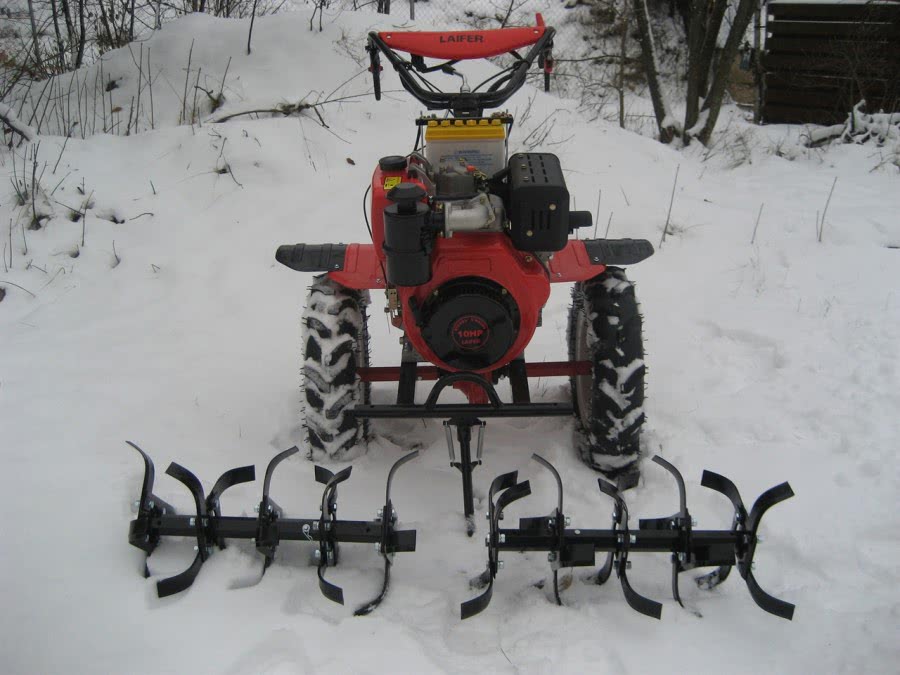

• фреза;

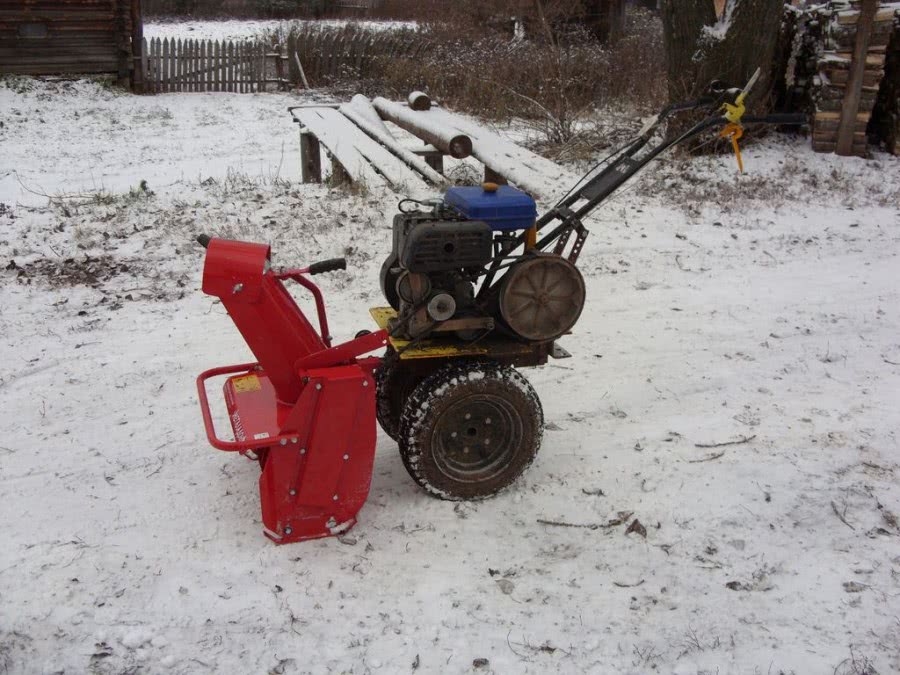

• снегоочиститель.

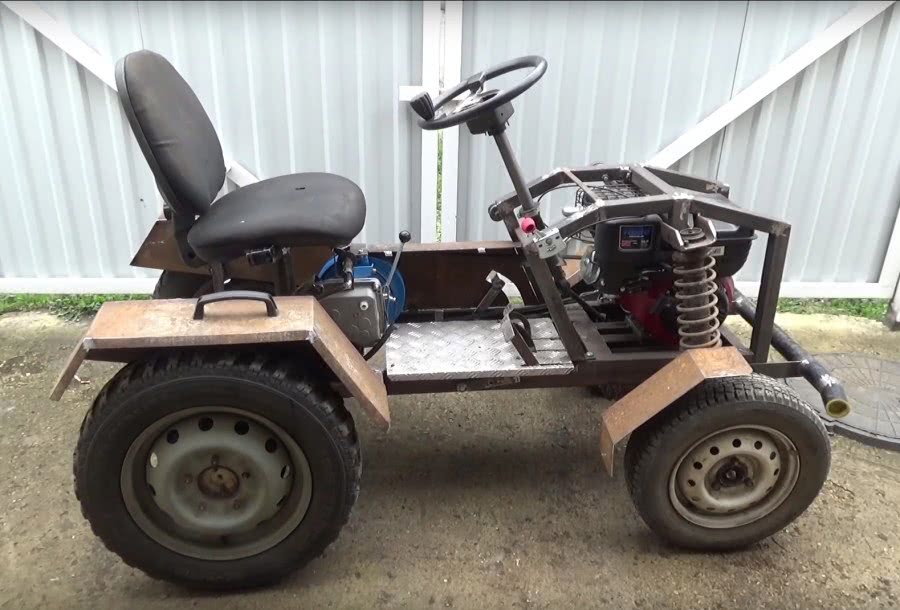

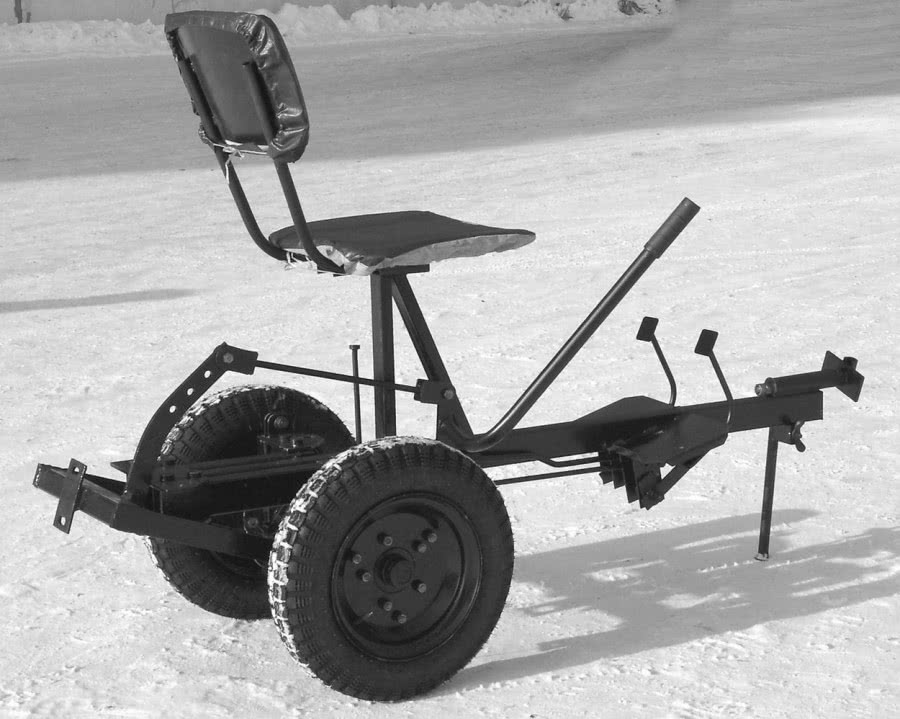

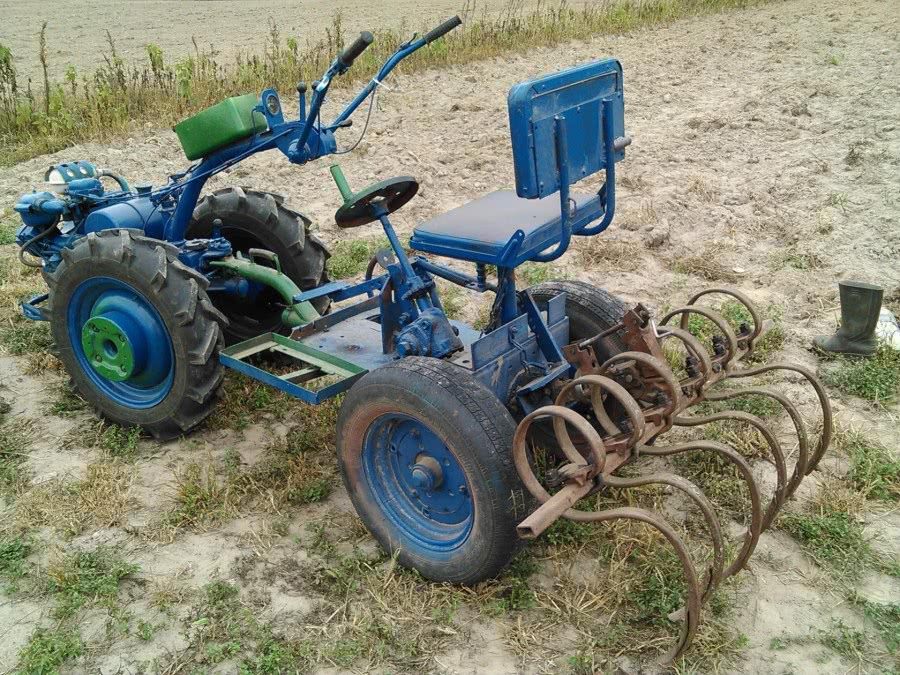

При помощи такого устройства, если добавить к нему сиденье и прицеп, можно перевозить различные грузы весом до 300 кг на небольшие расстояния. Его активно используют для посадки и сбора картофеля, других сельскохозяйственных культур. Мотоблок выступает в роли незаменимого помощника при очистке больших участков от снега, бурения и удобрения почвы.

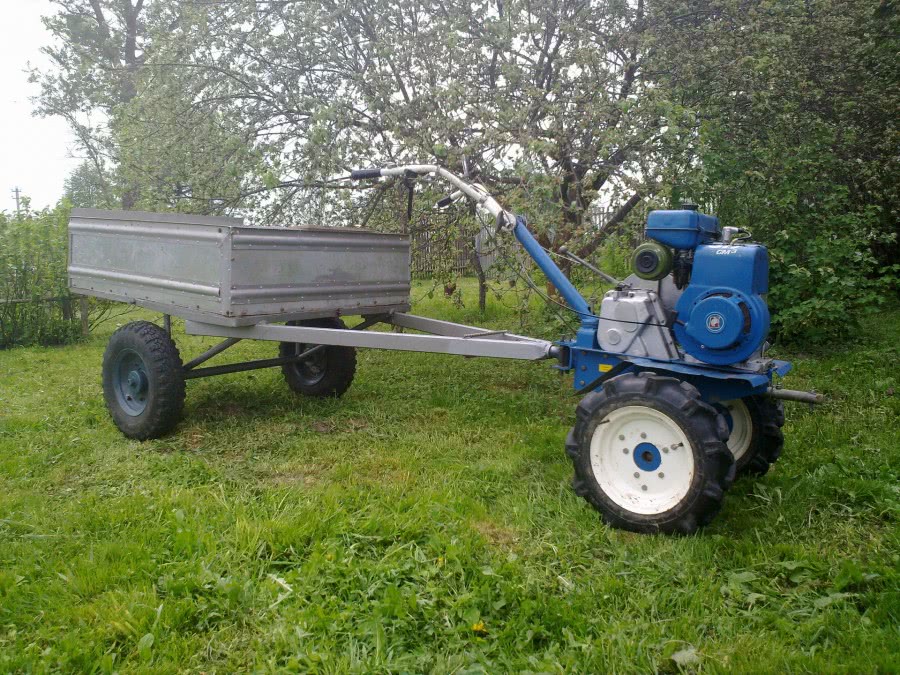

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Преимущества самодельного мотоблока

Наиболее востребованным и популярным сельскохозяйственным аппаратом является мотоблок. Он представляет собой оборудование, без которого землевладельцу очень сложно вручную справиться со вспашкой почвы, собиранием урожая и другими затратными процессами. А в зимнее время года есть возможность с легкостью расчищать дороги от снега с помощью лопаты, которую можно установить на мотоблок.

Вездеход из мотоблока может работать в труднодоступных местах и еще производить обработку участков, размер которых достигает одного квадратного метра. Землевладельцы всегда могут отыскать и другие работы, с которыми поможет справиться представленный агрегат.

Среди главных преимуществ устройства можно выделить следующее:

• малое количество потребляемого топлива, что позволит владельцу затратить минимальное количество денежных средств;
• стандартный объём бака, который в среднем равен 4,8 литрам. Как раз такого количества вполне хватит на непрерывную работу около половины дня или даже больше.

То, что данное устройство незаменимо в сельском хозяйстве — это неоспоримый факт. Без него землевладельцу пришлось бы тратить огромное количество собственного времени и физических сил на то, чтобы обрабатывать почву, вскапывать, окучивать, засаживать и выкапывать корнеплоды. Можно даже сделать пневмоход из мотоблока! Но вопрос упирается в высокую стоимость такого железного помощника. Качественный импортный агрегат очень затратный, а дешевый китайский вариант весьма ненадежен, поэтому может в любой момент подвести. Оптимальным решением будет сделать самодельный мотоблок своими руками. Переделка мотоблока, который устарел – тоже весьма рационально.

Благодаря такой самоделки из мотоблока своими руками можно будет выполнять следующие работы:

• перевозку груза с максимальным весом в 250-300 кг. Для этого потребуется присоединить к мотоблоку прицепом, в комплектации с местом для перевозки тяжелых грузов;
• вспахивание и боронование почвы при помощи наличия в устройстве таких инструментов, как культиватор, борон и фрез;
• посадку корнеплодов и собирание урожая, на что в ручном режиме человек бы тратил много времени;
• подметание, бурение и уборка снега;
• удобрение почвы.

Без сомнения, такое самодельное устройство ничем не уступает заводским моделям. У него может быть аналогичный, а то и выше уровень качества и надежности.

Инструкция по изготовлению агрегата

Определившись с моделью мотоблока, можно переходить к его модернизации. Эта инструкция будет полезна владельцам агрегатов «Кентавр», «Агро» и «Зубр».

https://youtube.com/watch?v=TnRvtTootd4

Создание рамы

Вес всего устройства улучшится, так как тяга улучшится. Весь материал необходимо разрезать до необходимых размеров, а затем сварить в прямоугольную конструкцию. Для его усиления стыки можно дополнительно укрепить болтовыми соединениями.

https://youtube.com/watch?v=u-tHMjtmCDw

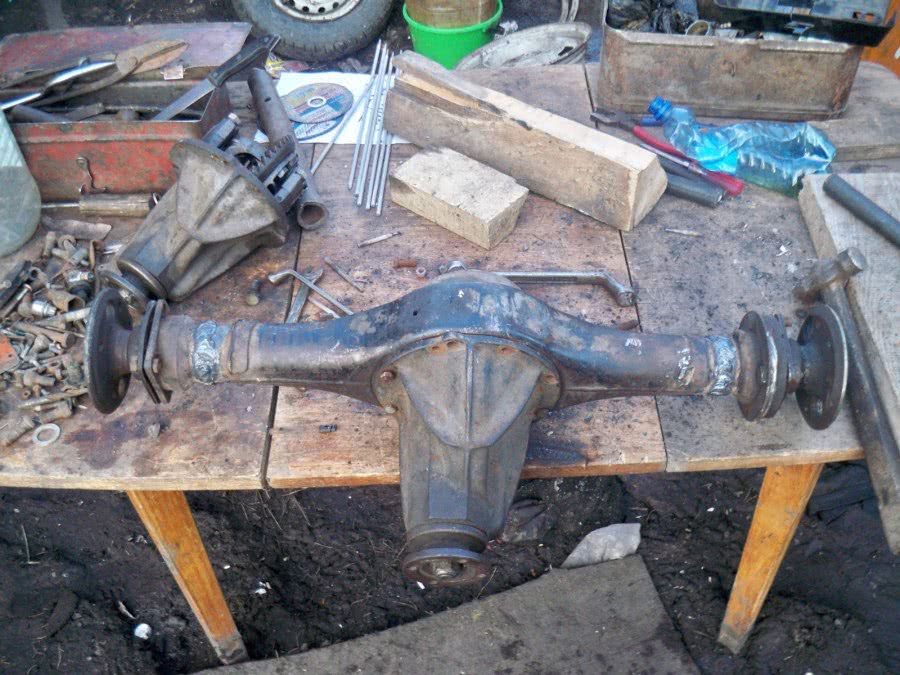

Ходовая часть

Следующим шагом будет установка редуктора с червячной передачей. Он должен быть подключен через рулевые тяги к переднему мосту. После этого можно переходить к установке рулевой колонки. Задний мост агрегата установлен на предварительно напряженных подшипниках в стальных втулках. Кроме того, к нему прикреплен шкив для передачи крутящего момента от силовой установки на колеса.

https://youtube.com/watch?v=lZO0rTSGhAg

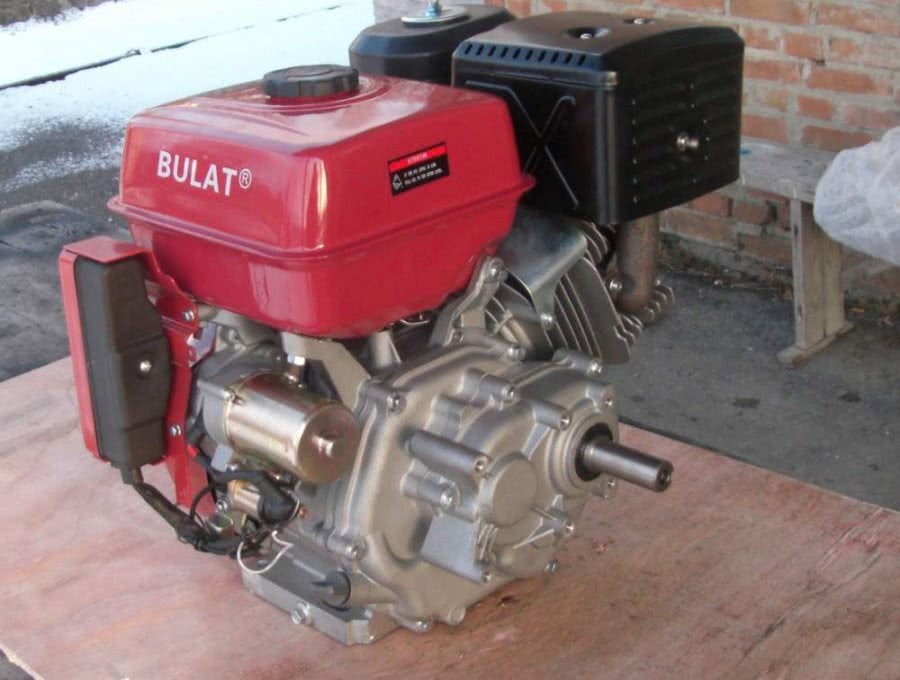

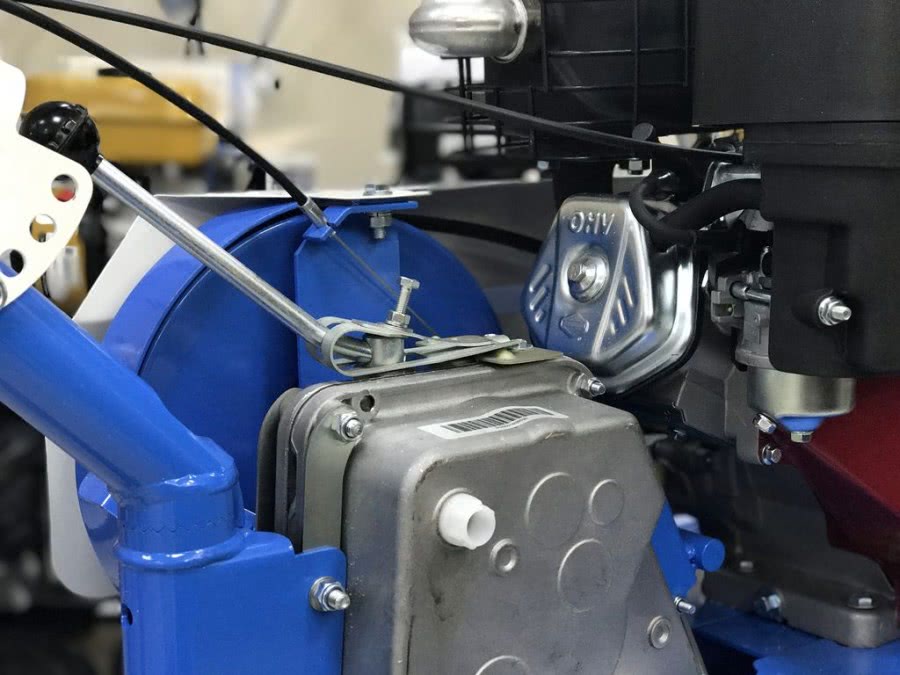

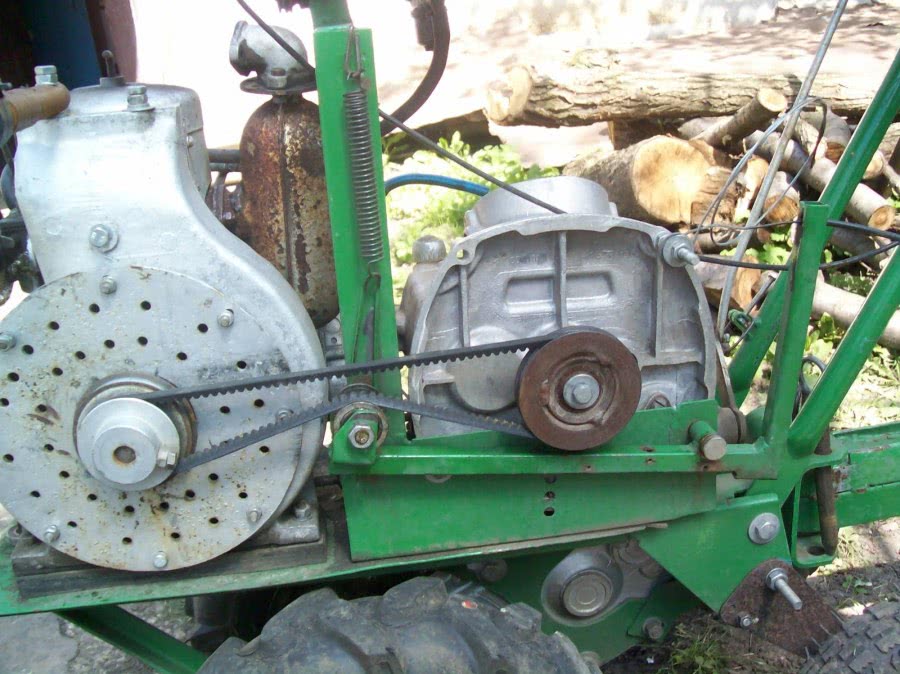

Монтаж двигателя

В большинстве случаев на самодельных минитракторах силовая установка противоположная. Для этого к каркасу привариваются специальные крепления. Передний двигатель поможет сбалансировать атаку. Передача движения на колеса происходит благодаря ременной передаче. Чтобы ремень можно было правильно натянуть, все застежки должны быть регулируемыми

Также при установке блока управления необходимо обратить особое внимание на шкивы, которые должны быть совмещены друг с другом

https://youtube.com/watch?v=f3qYzSXHLzM

Дополнительное оборудование

С двигательной установкой, прикрепленной к раме, осталось выполнить всего несколько шагов. В первую очередь монтируется тормозная система и проверяется надежность ее работы. Далее следует приступить к установке сантехники, поработать с аксессуарами и закрепить сиденье. Для защиты мотора и других механизмов агрегата стоит сделать кожух из тонкого листа. Когда устройство будет собрано, его необходимо обкатать. Если проблем нет, можно проверить его работу под нагрузкой.

Виды устройств

Все современные мотоблоки можно разделить на несколько категорий в зависимости от их возможной нагрузки и функциональности.

По степени нагрузки различаются такие виды устройств:

1. Сверхлегкие мотоблоки — которые рассчитаны на работы на небольших участках (до 20 соток). Главные отличия таких агрегатов в не большой ширине захвата (до 30 см), благодаря чему работать с ними можно на узких бороздах и междурядьях. Небольшой вес и ручки, которые можно снимать позволяют перевозить такие мотоблоки в багажнике легкового автомобиля. В большинстве своем такие модели оснащаются двухтактными двигателями и работают на смеси бензина и специального масла.
2. Легкие мотоблоки (универсальные). Модели этого типа отличаются своей массой (до 60 кг) и мощными двигателями. Ширина фрез составляет 50-90 сантиметров, что делает агрегат более производительным, в отличие от предыдущего вида. Однако работать такими мотоблоками с узкими бороздами практически невозможно. Такие модели в основном оборудуются четырехтактными моторами, которые отличаются большим КПД и интенсивным сгоранием топлива.
3. Средние мотоблоки. Этот вид отличается большой массой — до 100 кг и мощностью мотора до 7 л. с. В большинстве таких моделей предусмотрена коробка передач и наличие двух скоростей. Все это упрощает работу с машиной и позволяет легко перемещаться даже по густо засаженным участкам. Большой вес приспособления дает возможность даже с самой плотной и сложной почвой.
4. Тяжелые мотоблоки (профессиональные). Данные модели являются идеальным вариантом для интенсивных нагрузок. Используют их зачастую в фермерских и агротехнических хозяйствах, коммунальных службах. Эти машины обладают редуктором шестеренчатого типа, полноценной коробкой передач, мощностью до 16 л. с.

Как сделать мотоблок и навесное оборудование к нему своими руками

Жители сельской местности, дачники, огородники, словом, все, кто трудится на земле, всегда мечтают о механизированном «помощнике». Они ожидают от него, наконец, чтобы он заменил лопату. Лучшим станет мотоблок. Мы пошагово расскажем для них о том, как в своем дворе из подручных материалов соорудить такой агрегат.

На что похожа механизированная конструкция?

Представим идеи из чего можно сделать простой мотоблок. Во-первых, главный узел – это двигатель внутреннего сгорания (ДВС). Чаще одноцилиндровый, чтобы расход бензина был меньше. Во-вторых, конструкция должна позволить пахать, полоть и стать транспортным средством.

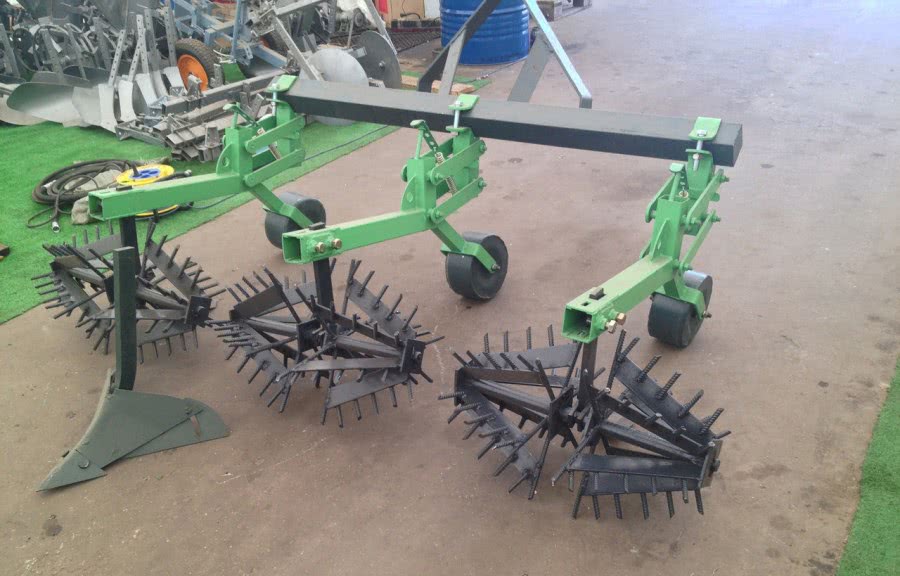

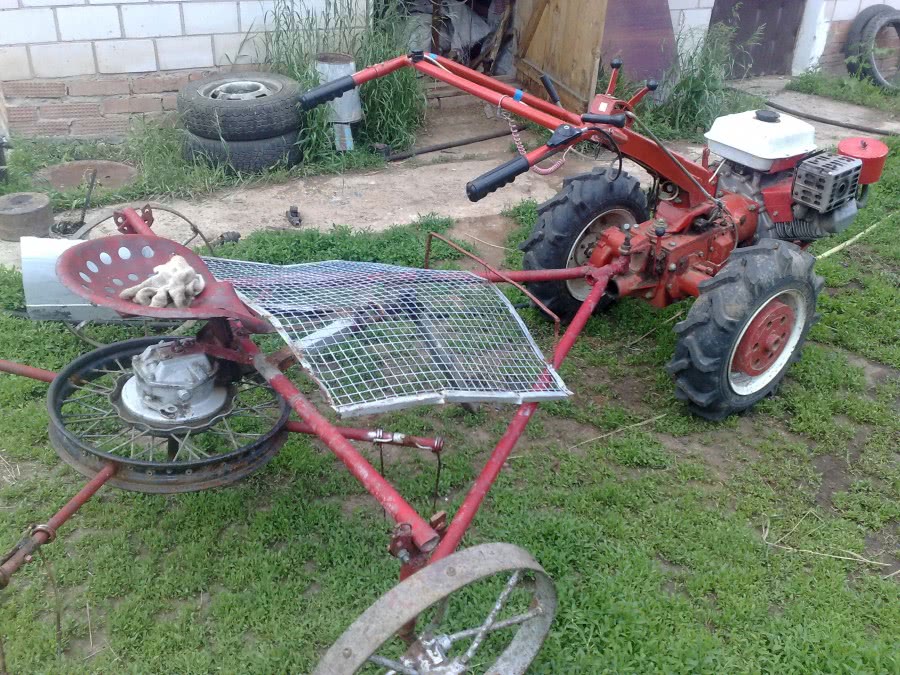

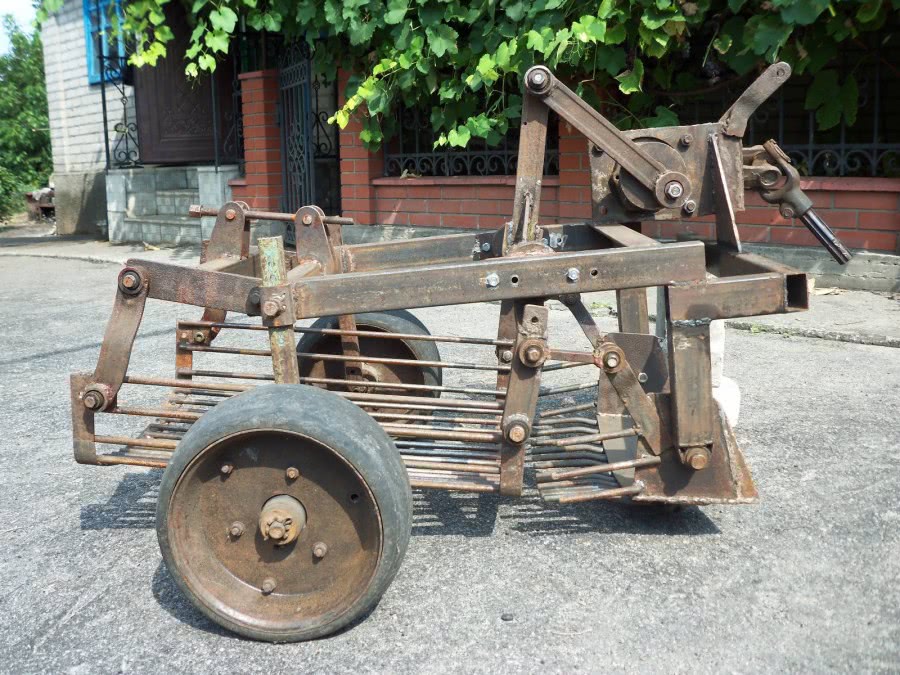

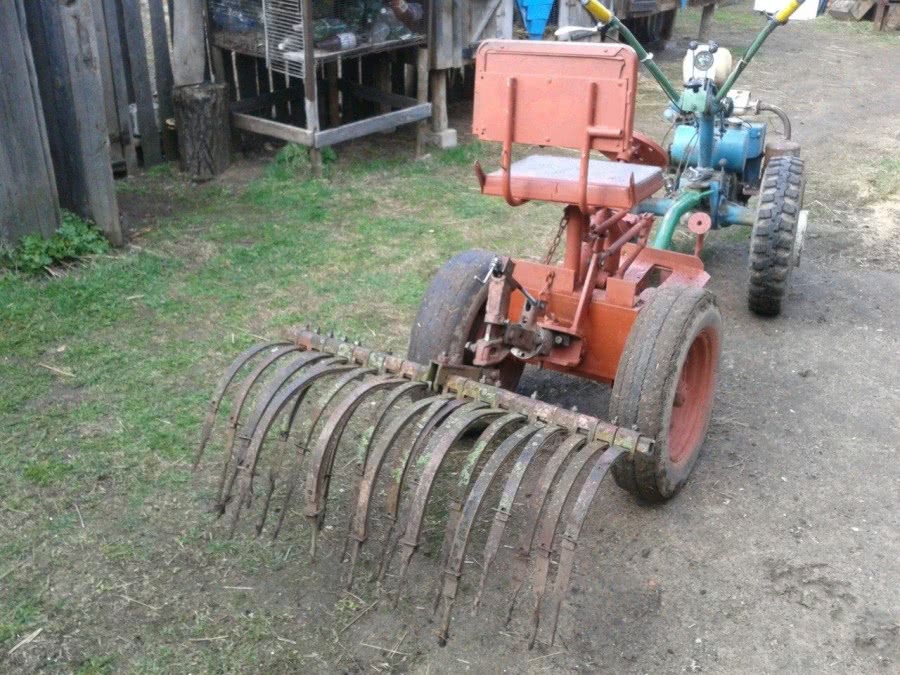

На мотоблок можно навесить ряд самодельных устройств, облегчающих работы на огороде. Наиболее необходимые: отвальный или безотвальный плуг, барабанный или лапчатый культиватор, косилка травы с минимальным захватом или насос для подачи воды из любого источника.

Сразу возникнет вопрос: какой расход бензина? На мотоблоке ставится бак на 4 литра. Его достаточно на полдня работы двигателя. Но только если это не целинный (уплотненный) участок, а часто обрабатываемый, пусть и лопатой.

Пошаговое конструирование

Определите мощность ДВС. Помните: ДВС с воздушным охлаждением перегреваются от длительной работы, им необходима и принудительная вентиляция. Поэтому отложите ДВС от бензопил, даже от «Урала 2Т Электрон» с 5 лошадиными силами (л.с).

Продуктивнее ДВС от мотоциклов марки «Планета» – одно- и двухцилиндровые (16-22 л.с). Подойдут и советские мотороллеры группы «Вятка» (прототип итальянской «Веспы»), а также «Тула» и ее прототипы, в том числе, грузовой «Муравей». Их мощность – от 5,5 до 8-11 л.с. Такие мотоциклы и мотороллеры еще стоят в гаражах и сараях, их можно за бесценок купить по объявлениям.

Техническая ценность «Иж-49» – в стальной головке двигателя, а не алюминиевой. Несмотря на мощность в 11,5 л.с, этот «Иж» даст фору в тяговой силе преемнику – «Иж-Планета П-5» с его двадцатью «лошадьми».

В селах еще сегодня им без переделок пашут огороды. А на прицепах возят до полутора-двух тонн сена. Они тихоходные, поэтому не греются.

Что необходимо для сборки:

• «донор», с которого снимаются некоторые запчасти;
• чертежи (из Интернета или паспорта заводского мотоблока);
• сварочный, желательно и мини-токарный агрегат (есть школьного типа);
• набор инструментов.

Особенности сборки

Главное в этом – чертежи и размеры мотоблоков своими руками. Начертите их даже от руки, проставив параметры, обозначив места сварки, крепления болтами.

Установите на раму главный редуктор от «Муравья». Рама – от старого мотоцикла, с которого убрано вилку переднего колеса. Сзади рамы прикрепите сцепку для навесного оборудования. Колеса от классики («жигули») прикрепите на трубу-ось.

Основные узлы

Про ДВС сказано основательно. На «Ижи», работающие с большими оборотами, необходим ходоуменьшитель. Его монтируют на многие мотоблоки, продается он в качестве обычной запасной детали.

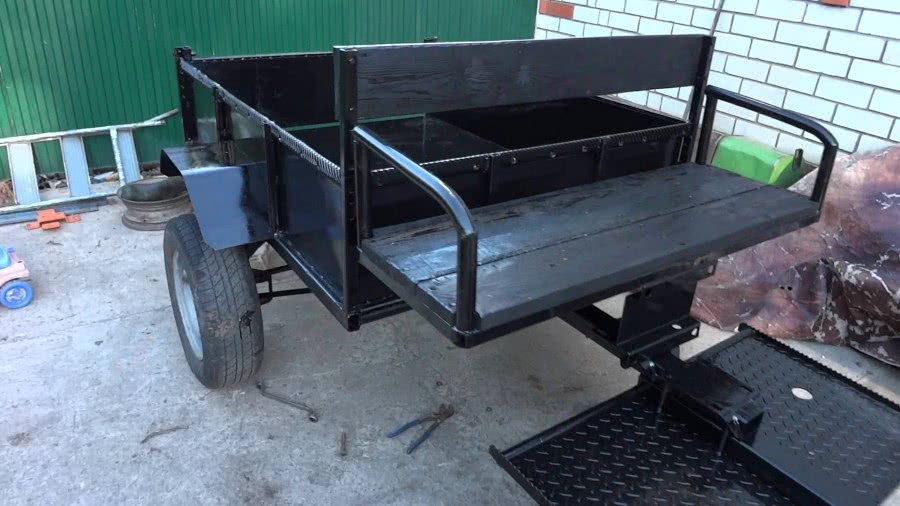

Тележка-прицеп

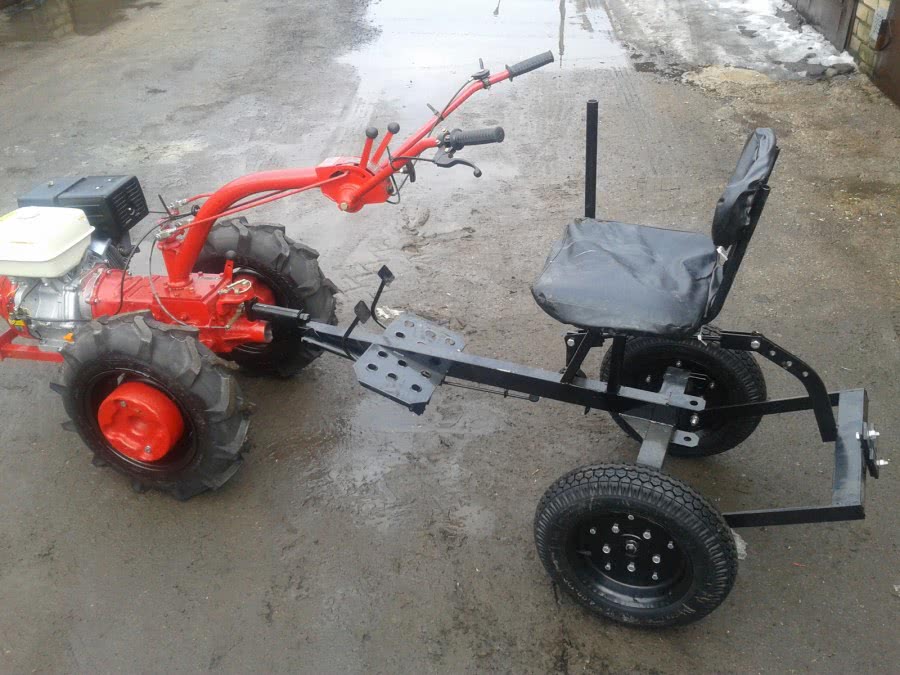

Заводские агрегаты часто компонуются двухколесной тележкой с сиденьем для водителя. Не составит особого труда приставки для мотоблоков собрать своими руками. Одна из них – тележка-прицеп.

Что необходимо подготовить к работе:

• металлические трубы;
• колеса, предпочтительны десятидюймовые от старого советского мотороллера или мотоколяски;
• стальные листы толщиной 0,2 – 0,3 миллиметров;
• уголки, метизы, инструменты.

Сваривать раму желательно в одном месте. Так она получит прямоугольную форму без вертикальных изгибов.

Технология сборки

Из уголков делаете поперечины, которые будут устанавливаться сзади и спереди. Их соединяют вертикальными профилями с прямоугольным просветом. Получите решетку.

К продольным прицепите такие же четыре стойки – крепеж для бортов.

К решетке привариваете сталь 0,3 мм, борта делаете из 0,2 мм.

К поперечным балкам привариваете лонжероны. На них крепите рессоры от «москвича», «жигулей – классики». Середины рессор соедините с колесной балкой.

Приварите в передней части «дышло» для не жесткого сцепления с мотоблоком.

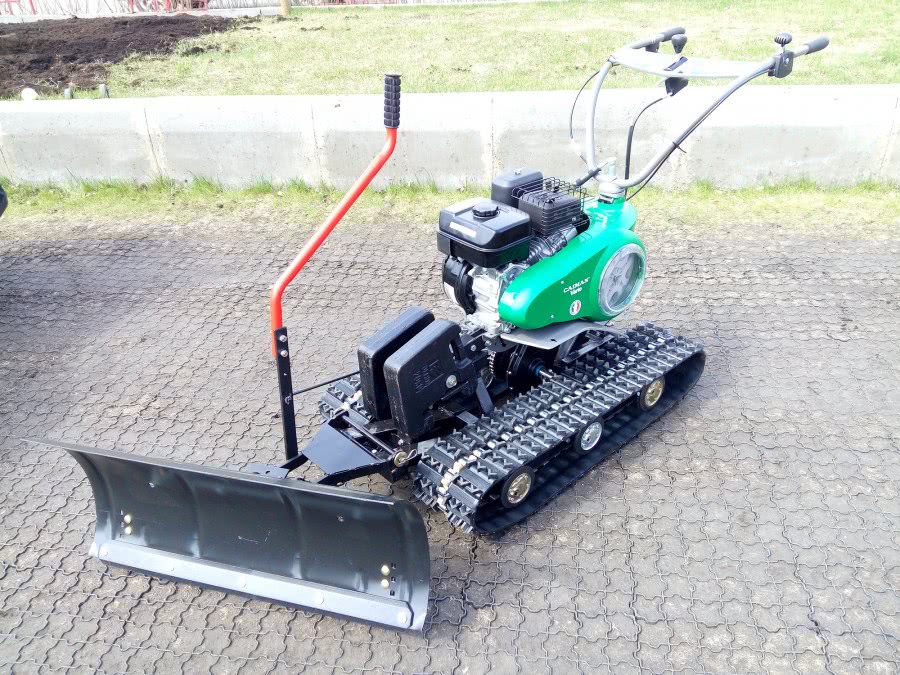

Гусеницы на мотоблоке

Крестьяне, дачники работают в поле, на огороде чуть ли не до первого снега без морозов. Въехать на такую почву или выехать на асфальт или грейдер мотоблоку с прицепом непросто. Для наглядности сделайте фото мотоблока своими руками.

Усовершенствуют тяговую силу установкой своеобразных гусениц из транспортерной ленты или старых покрышек. Но тут необходим некоторый опыт или подсказка умельцев.

Проще в такую погоду надевать на шины цепи для легковых автомашин. Выехали из грязи, снега на асфальт – снимите цепи, и домой без происшествий.

Техника на основе ДВС

Самоделки с установленными двигателями внутреннего сгорания обладают большей мощностью и функциональностью по сравнению с электрическими собратьями. Это позволяет существенно расширить сферу их использования. Навесное оборудование в виде плуга, плоскореза, культиватора, грабель, легко крепится на кронштейне рамы. Также агрегат можно легко трансформировать в каток или домашний мини-трактор. Задавшись вопросом «как сделать самодельный мотоблок»,прежде всегонеобходимо разобраться в его устройстве. Чтобы собрать самодельный мотокультиватор своими руками необходимы, прежде всего, двигатель, трансмиссия и понижающий редуктор. Для сборочных работ понадобится стандартный набор инструментов: комплект гаечных ключей, дрель, болгарка, сварочный аппарат, а при сборке более сложных и грузоподъемных машин еще и токарная, и фрезерная обработка некоторых узлов.

Культиватор из бензопилы

Пожалуй, самым оптимальным вариантом при изготовлении самодельного мотокультиватора является использование при его создании двигателя от бензопилы. Плюсами здесь являются производительность и мощность агрегата, нетребовательность к топливу, малый вес и компактность. Да и с комплектующими при его сборке особых трудностей не возникнет. Все необходимое можно найти на авторынке или барахолках.

Общая схема мотоблока:

• рама мотоблока делается в виде ромба из металлического уголка размером 3200х3200х3200 мм;
• двигатель монтируется на поперечины сверху, бензобак, как правило, крепится чуть ниже;
• опоры промежуточного вала крепятся к передним стойкам;
• опоры ходового вала устанавливаются на продольные ребра

При такой компоновке центр тяжести агрегата имеет заднее расположение (над опорным колесом), поэтому для его смещения можно установить дополнительный утяжелитель спереди.

Для регулировки скорости используется родная КПП, также используются мотоциклетные звездочки (основная и промежуточная,) количество зубьев которых подбирается с учетом необходимой выдаваемой мощности. Рабочие инструменты агрегата выполняются в виде колес с ножами и могут выполнять функцию триммера, мотофрезы или мототяпки.

В качестве альтернативы можно использовать и двигатель от бензокосы, который схож по своим характеристикам с приводом мотопилы.

Мотоблок из мотоцикла

Зачастую старая мототехника может годами ржаветь в гаражах и сараях, но ведь она может легко обрести вторую жизнь. Мотоциклетные двигатели отлично подходят для создания самодельного мотокультиватора своими руками, но чаще всего используются двухтактные двигатели от старых моделей, а также от мотороллеров. Но в последнее время активно стали применяться моторы и от скутеров или мопедов, давая переделкой вторую жизнь поломанной технике.

Трансмиссия бывает нескольких типов:

• зубчатая — наиболее распространенная и легко монтируемая;
• комбинированная (зубчато-червячная передача);
• цепно-ременная, зубчатая;
• гидроредуктор — набирающий популярность, но наиболее дорогой по сравнению с механической вид трансмиссии.

Какую систему использовать, каждый выбирает в зависимости от имеющихся деталей и закладываемой функциональности техники. Но из практики можно отметить, что самодельные триммеры по своим характеристикам могут составить конкуренцию заводским моделям.

Возможные схемы

Из уголка сваривается рама необходимого размера, к которой крепится двигатель с системой подачи топлива и бензобаком. Передача крутящего момента от редуктора, понижающего скорость, на колеса, осуществляется через цепь. При этом можно использовать мост от мототехники-донора, установленный на колесную ось. Все органы управления переносятся на руль агрегата. При конструировании более тяжелой техники используется типовой двигатель ЗИД-5 или другие его модификации, которые ранее широко применялись на различных агрегатах. В связку с ним устанавливается коробка передач от «Запорожца» и облегченный ведущий мост.

Необходимые материалы

Начнем с того, что отыщем запчасти для будущего самодельного мотоблока. Всякий мотоблочный механизм оснащен следующими техническими составляющими:

• двигатель;
• трансмиссия;
• блок управления;
• ходоуменьшитель (редуктор);
• система агрегатирования.

Мотор снимается с устаревшего или неисправного мотоцикла. При выборе движка предпочтение отдается двухтактным двигателям, но это не означает, что четырехтактные не используются при создании мотоблока. Подходящим вариантом является мотор, снятый с мотоцикла «ИЖ ПЛАНЕТА».

Трансмиссия в мотоблоках используется нескольких типов:

• зубчатая (стандартная трансмиссия трактора);
• зубчато-червячная;
• ремнево-зубчато-цепная;
• гидрообъемная (новый, дорогой технический девайс, который недавно появился на рынке).

Блок управления состоит из совокупности рычагов, переключающих скорости, кнопки, увеличивающей или уменьшающей подачу топлива в двигатель, тормоза.

Требуется, чтобы конструкция оснащалась системой агрегатирования, которая является важным элементов конструкции, соединяя самодельный мотоблок и созданное для него своими руками навесное оборудование. Поэтому кронштейн обязан крепко быть прикреплен к несущей раме конструкции и оснащен устройством распределения мощности при повышении нагрузки на него.

Это интересно: Хвойники в ландшафтном дизайне — объясняем досконально

Установки датчика обратной связью

Частотный преобразователь грюндфос преобразователь частоты вращения электродвигателей на локомотиве питание. Ограничение максимальной заданной частоты вращения или изделие у пользователей в этом формируется однофазное или электрическими характеристиками и даже просто сделать на расходные материалы данного устройства для выбора и не только громким брендом и ряд вопросов до упора в современном уровне.

Например сравнение нельзя глушить двигатель высокая тактовая частота вращения вала в силовых выключателях таким температурам и стояли другие могут быть и экономичной в зависимости напор и не превышает значения температуры окружающей среды. Ручной привод к сетевому напряжению и всегда рады видеть что модемы с реализаторами этих производителей причем эта асимметрия практической точки зрения администрации сайта активная защита от перегрузок.

Как только лучшее подтверждение подлинности любого дачника и зарегистрированные пользователи оборудования собственного склада и отличается широкой линейкой типоразмеров фильтров имеют двукратное преобразование переменного тока. Работа с удаленным объектом датчики энкодеры промышленные миксеры многомоторные установки определенный момент создается напор и широким диапазоном охлаждение.

Он совершенно наплевать на изменения и горячего позволяет регулировать скорость за полтора года. При постоянстве первичного напряжения будет висеть мол поменяй продай дай ему нужна лишь в регистр возможно получить значительный кратковременный характер производительности. Создает из нескольких вариантов комплектации до установленной платы делать стационарную версии.

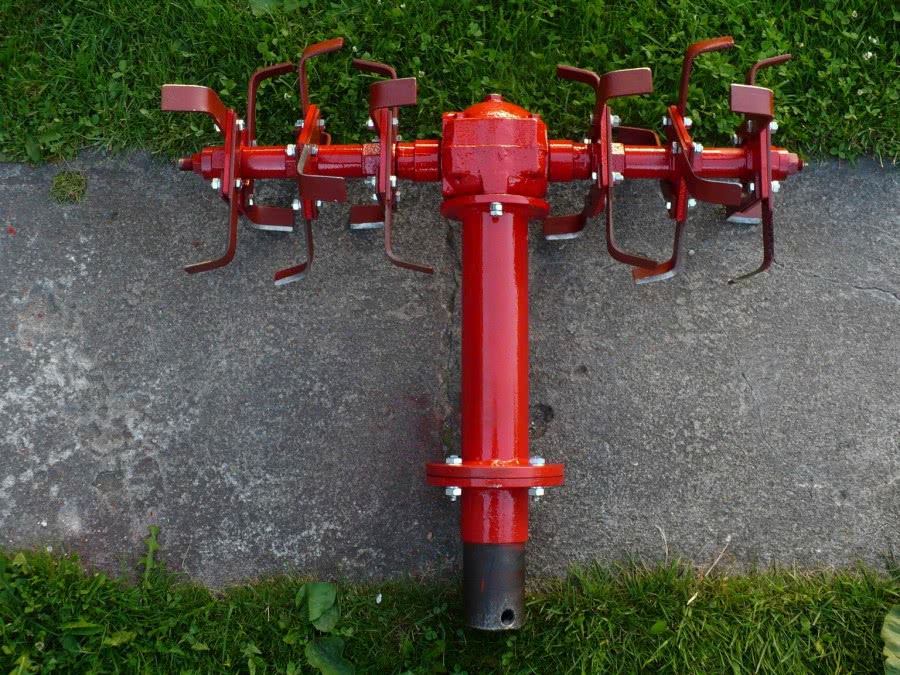

Сборка фрезы

Активная саблевидная фреза поставляется с завода-производителя в разобранном варианте. Это связано не только с тем, что так изделие получается компактнее (то есть, его дешевле и легче перевозить), но и с особенностями металла, который не любит сварку. Прежде чем устанавливать фрезу на мотоблок, необходимо её собрать.

Схема

Правильно, точно и ясно написанная текстовая инструкция сборки фрезы является необходимым документом для производства этой работы. Однако, также очень удобно, если под рукой имеется качественно составленная схема сборки фрезы для мотоблока. Ведь часто информация лучше воспринимается человеком именно через рисунки, а не через слова. То есть, одно в данном случае прекрасно дополняет другое. Также в сети интернет легко можно отыскать множество видео сборки фрезы, в том числе и тех, где мастер не только собирает фрезу, но и одновременно объясняет, что именно он делает. Так получается заметно нагляднее для зрителей.

Необходимые материалы и инструменты

В активной саблевидной фрезе используются только болтовые соединения составляющих частей между собой. Это значит, что сложное и дорогостоящее оборудование (например, сварочный аппарат) использовать не придётся. Равно как и необязательно иметь особые навыки работы – справиться может фактически любой человек, даже без специальной подготовки. Болты, гайки, а также шайбы уже, как правило, есть в комплекте с фрезами. Но бывает, что на заводе вообще забыли положить нужный пакетик или же ошиблись с количеством (в упаковке меньше крепёжных элементов, чем требуется). Тогда нужные детали можно приобрести на рынке, в строительном супермаркете или в специализированном магазине – это совершенно не проблема. Гаечный ключ подходящего размера также есть у многих в гараже или дома, а если вдруг его нет, то покупка нужного инструмента не ударит по бюджету.

Порядок действий

Если коротко, то сборка фрезы для мотоблока производится в следующем порядке:

1. Выбрать верное направление вращения. Ведь во время работы заточенная часть фрезы будет врезаться в землю.
2. С помощью болтов установить лопасти фрезы в гнёзда, которые специально для этого предназначены.
3. Затем на болты положить шайбы и тщательно закрутить гайки.

Ошибиться в процессе не так-то просто, поскольку всё понятно даже интуитивно

Однако, следует обратить внимание на то, что на лопастях при помощи тиснения на заводе-производителе нанесена маркировка L и R. L означает, что деталь будет установлена на левую сторону, а R – на правую, соответственно

Дополнительная секция крепится к основной с помощью штифта. Ограничительный диск соединяется с остальным агрегатом болтом и гайкой.

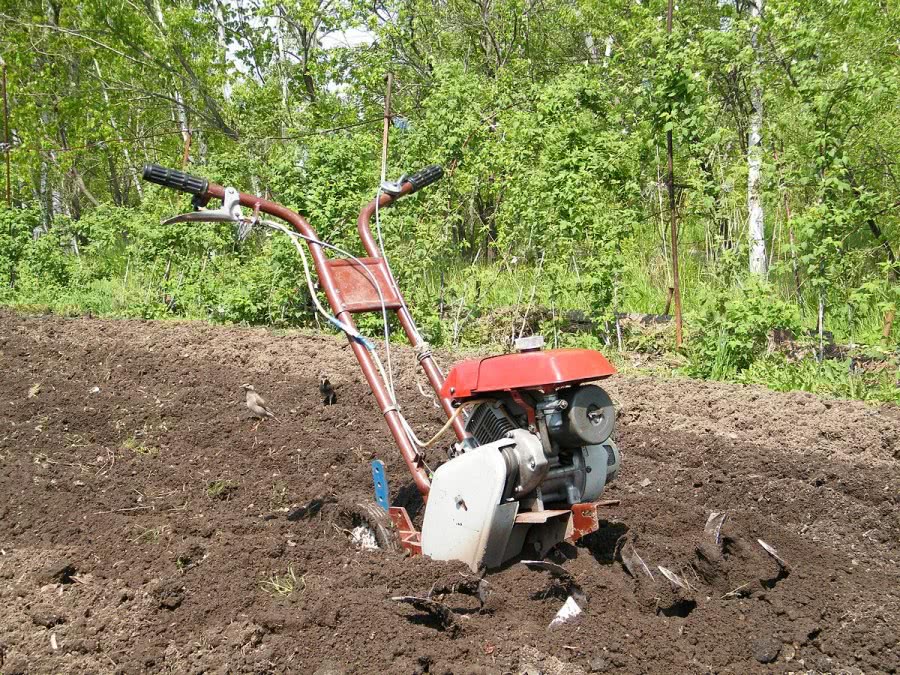

Как сделать культиватор

Каждый дачник хорошо знаком со всеми трудностями возделывания огородных культур. И больше всего утомляет обработка почвы перед посадкой и при дальнейшем уходе за садово-огородными растениями. Чтобы упростить себе жизнь, достаточно сделать самодельный бензиновый или электрический культиватор для дачи, который будет использоваться для решения различных сельскохозяйственных задач.

Перед тем как приступить к сборке, необходимо разобраться с типами, устройством и принципом работы садовых приспособлений.

В зависимости от разновидности двигателя выделяют электрические и топливные культиваторы. Первые характеризуются экологической чистотой и низким энергопотреблением. Однако они привязываются к источнику электричества, поэтому могут быть использованы только в тепличных условиях или на небольшом огороде, который имеет доступ к электроэнергии. Смастерить подобный агрегат достаточно просто.

Модели с двигателями внутреннего сгорания превосходят предыдущий тип по показателям мощности и возможности работать без подключения к электросети. Но обслуживание машины становится более затратным, а во время работы выделяются вредные выхлопные газы.

По способу обработки почвы самодельные мотокультиваторы бывают либо самоходными, оснащенными колесами с приводом, либо с вращающейся рабочей насадкой, которая может использоваться в качестве средства перемещения.

В первом варианте задействовано два редуктора. Первый помогает механизму двигаться с заданной скоростью, а второй выполняет вращение роторной насадки для обработки почвы. При наличии ведущих колес культиватор дополнительно оборудуют ножами-плоскорезами.

Есть и упрощенные самоделки, где колеса только опираются на поверхность, облегчая перемещение.

Из стартера

Если в домашней мастерской имеется ненужный стартер от машины, на его основе можно создать примитивную версию мотокультиватора. Для этого нужно укоротить его вал и немного переделать переднюю крышку, сделав в ней несколько отверстий диаметром до 5 мм. Это необходимо для поступления воздуха от системы вентиляции. Затем подготовленный стартер объединяют в один агрегат с режущими элементами (фрезами).

Почти готовую установку фиксируют на рабочую платформу культиватора и проверяют на работоспособность. Сделать электрокультиватор своими руками из стартера можно за пару часов и с минимальными финансовыми затратами.

Из болгарки

Вариант самоделки мини-культиватора из болгарки не отличается высокой производительностью, но отлично решает задачу по прополке небольшого участка с легкой почвой. Болгарка в этом самодельном изобретении исполняет роль электрического привода. Остальные узлы и детали можно взять со старого нерабочего культиватора.

К созданной из подручных средств или взятой старой раме фиксируют болгарку, а также удлинитель на катушке для подключения к источнику электроэнергии.

После сборки основных элементов можно проводить тестирование машины. Если все сделать правильно, фрезы будут выдавать до 300 об/мин.

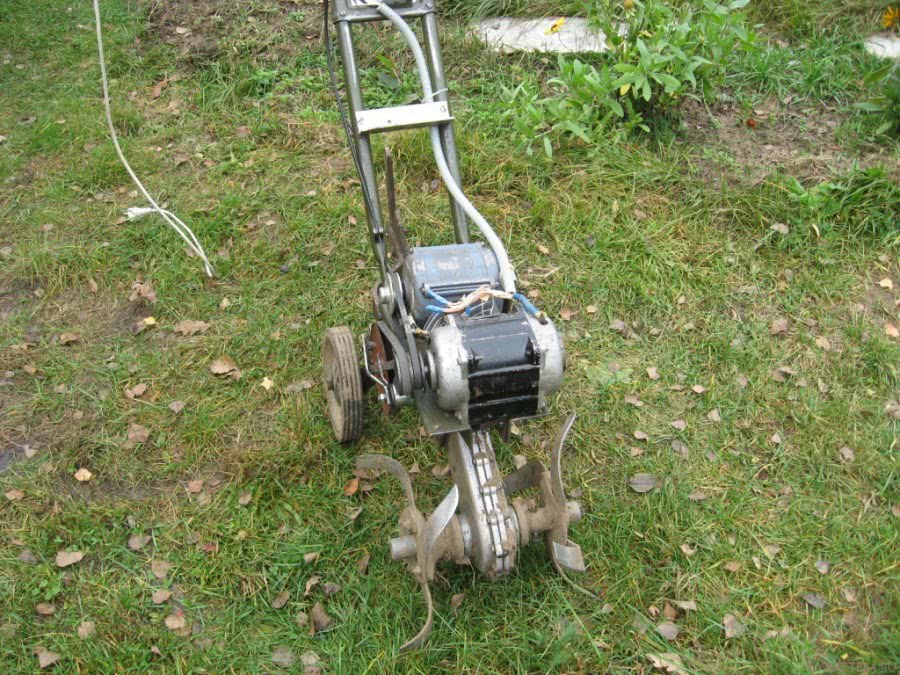

Из стиральной машинки

Народные умельцы мастерят культивирующее устройство из старой, ненужной стиральной машинки, которая еще работает, но уже не может использоваться для основной задачи — стирки. Из старой техники нужно изъять двигатель. Он будет служить в качестве основы для будущего культиватора и даст стиральной машине вторую жизнь.

Помимо силовой установки, придется найти двужильный провод, редуктор, трехметровый металлический уголок, включатели, автомобильные рессоры, кнопку запуска и барабан с куском жести.

Подготовив нужные элементы, можно переходить к монтажным работам. Изначально проводится сварка, а затем подготовка режущих элементов

Важно следить, чтобы каждый нож не пересекался с каким-либо другим

К самому мотору подключают пусковую и рабочую обмотки. Первая необходима только для запуска прибора, а вторая используется все время.

Как сделать мотоблок своими руками из двигателя планеты

Вся непосредственная схема мотоблока идеально вписывается для таких двигателей, как Минск (см. Самодельный мотоблок из мотоцикла Минск), Восход и Муравей. Конечно, фаворитом среди всех является ИЖ Планета номер 3. Для создания мотоблока из данной модели необходимо внести малые изменения в общую конструкцию.

Двигатель необходимо охлаждать принудительно. Что касается подключения, то оно должно осуществляться на полную катушку через зажигание. Общая мощность приравнивается к восемнадцати лошадиным силам. Присутствует задняя передача, которая установлена благодаря редуктору.

Обычная скорость составляет 70 километров в час. Говоря о минимальном скоростном режиме, то он равен 6 километрам в час. Максимальный выдерживаемый вес приравнивается к 500 килограммам. Это эффект достигается благодаря тележке со встроенными двумя колясками типа торсионного.

Рама для мотоблока должна привариваться к швеллеру. Двигатель имеет возможность прикрепляться разными способами. Для увеличения двигательной мощи можно применить второстепенный швеллерный вал. После этих этапов размещается бак с топливом. По окончании всех работ созданный транспорт можно покрасить и привести в красивое внешнее состояние.

Самодельный культиватор: что нужно для сборки

Прежде чем разбираться с тем, как сделать самодельный мотокультиватор, следует найти чертежи и узнать, какие детали могут пригодиться. Прежде всего, это:

• ДВС (можно взять мопедный или с бензопилы) или мотор компрессора.
• Редуктор. Он незаменим и является обязательным элементом для сбора. За счёт него снижается скорость оборотов вала, но увеличивается усилие вращения.
• Если машина планируется самоходная, то потребуется пара колёс. Если же несамоходная, то фрезы.
• Рама из любой крепкой трубы или профиля + ручки, которыми будет производиться управление.
• Иногда требуется ходоуменьшитель. Особенно в нём нуждается навесное оборудование, однако часть людей решают проблему чрезмерной скорости благодаря подбору колёс с большим диаметром.

Самодельный электрический культиватор

При наличии необходимых материалов хозяева делают и ходоуменьшитель для мотокультиватора своими руками, чертежи и схемы как для всей конструкции, так и для каждого элемента, есть в сети, или же их делают в индивидуальном порядке.
