Ламповые усилители низкой частоты

Практика

Ламповая схемотехника — дело тонкое, поэтому большинство производителей упражняются в совершенствовании какого-то одного сочетания режима работы ламп и класса усиления. Стремление разработчиков получать идеальный (согласно их представлениям) звук и следующий за этим отказ от любых альтернативных способов включения ламп вполне понятны, но при поиске испытуемого наша задача состояла как раз в обратном: иметь возможность сравнить один и тот же набор ламп как минимум в двух вариантах включения.

Это существенно сократило выбор кандидатов, однако, подходящий вариант был найден. Им стал Cayin CS-100A — аппарат, буквально созданный для разного рода экспериментов. Его конструкция допускает использование выходных ламп двух типов: тетродов KT88 и пентодов EL34. При этом есть возможность выбора между триодным и ультралинейным режимом с выходной мощностью 50 или 80 Вт на канал, соответственно. При этом схемотехника усилителя в обоих случаях двухтактная, и работает он в классе АВ.

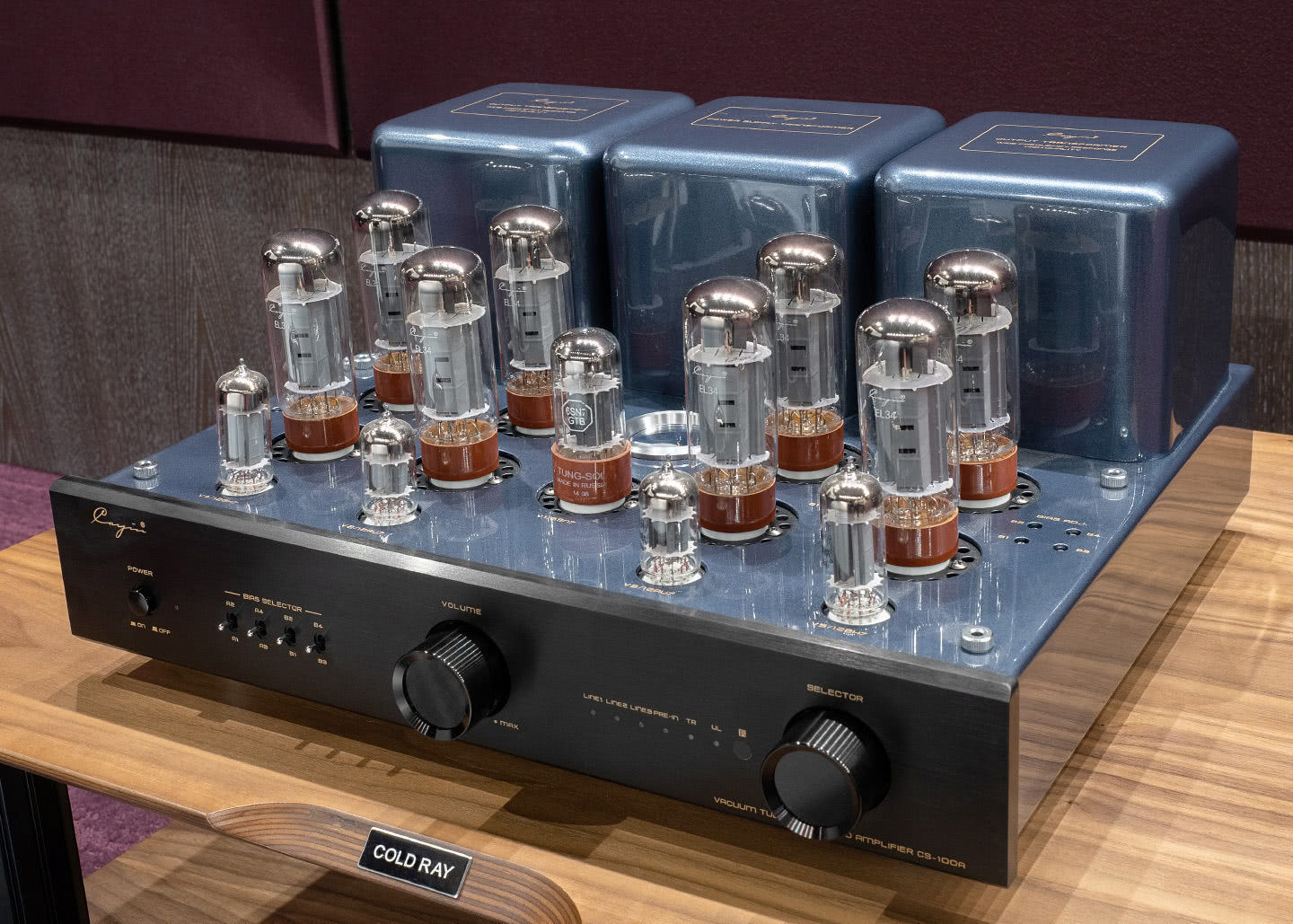

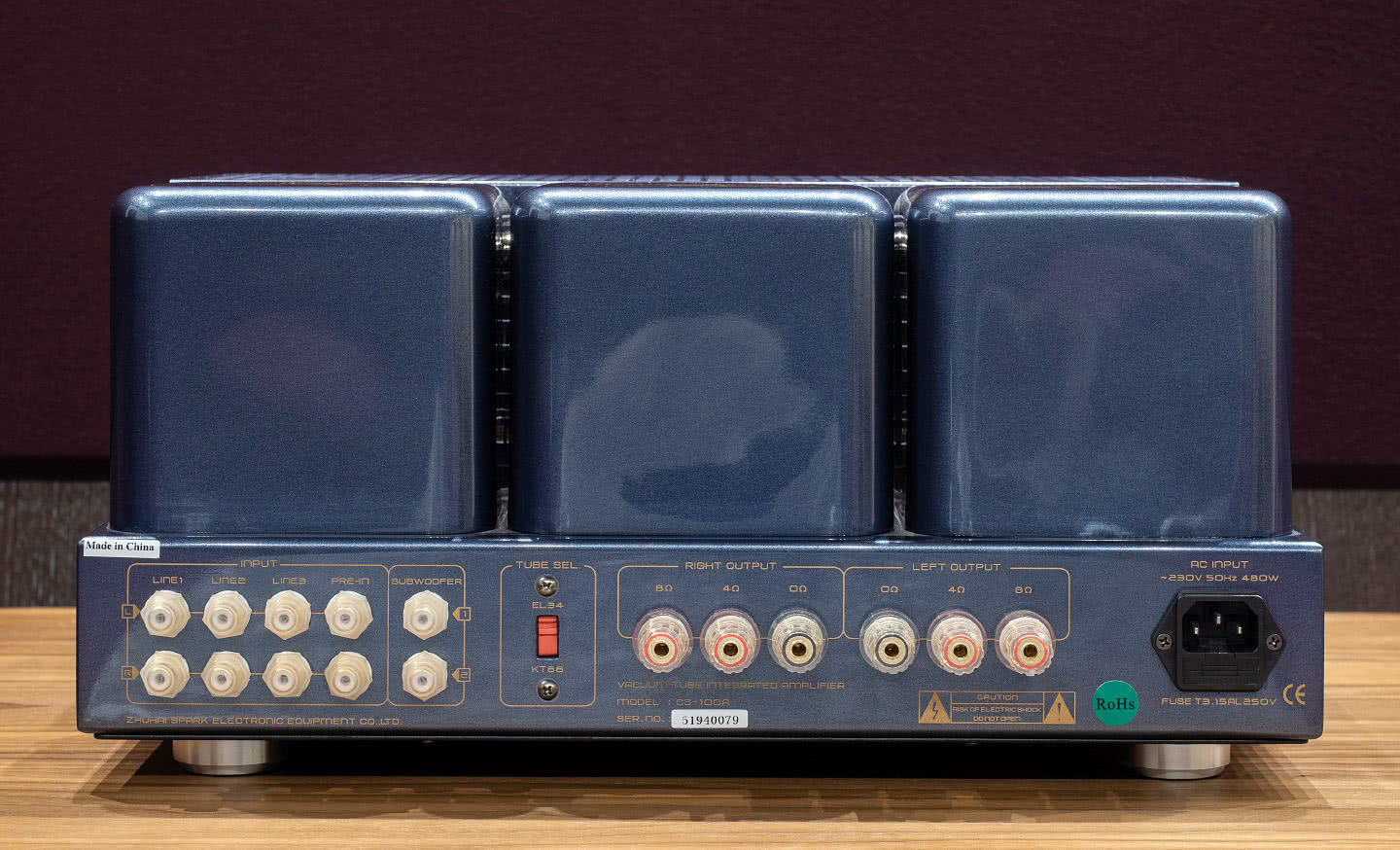

Кроме прочего, Cayin CS-100A является хорошим примером современной реализации традиционного лампового усилителя. Он имеет классическую компоновку со съемной решеткой закрывающей лампы, несет на борту выходные трансформаторы солидных размеров, обеспечивающие не только достаточную мощность, но и широкий диапазон воспроизводимых частот. Комплектующие соответствуют современным требованиям качества: в усилителе применяются угольные резисторы, аудиофильские конденсаторы, тороидальный трансформатор питания и проводка серебряным кабелем. Монтаж при этом реализован навесным способом — так же, как это делали более полувека назад. Это является не столько данью истории, сколько способом сокращения путей сигнала. В целом, Cayin CS-100A — это аппарат, в полной мере попадающий под определение лампового High End.

Однотактные и двухтактные ламповые усилители

Прежде, чем перейти к рассмотрению преимуществ этих устройств, стоит разобраться в специфике их классификации. И в этом плане первым пунктом является их разделение на две большие группы – однотактовые и двухтактные приборы.

Однотактный ламповый усилитель отличается простотой конструкции и имеет всего два усиливающих компонента (два каскада усиления). Они стимулируют увеличение как положительной, так и отрицательной полуволн звукового сигнала. В итоге на выходе из прибора такой конструкции звук приобретает высокую прозрачность и практически не имеет постороннего окрашивания. Однотактовые модели на лампах принадлежат к классам усиления А1 и реже – А2.

Предисловие

Много раз у меня возникали мысли о ламповом усилителе, но цены на фирменные аппараты из интересующего сегмента, легко переваливающие за миллион, были далеко не в моем бюджете. Был вариант попробовать авторские изделия, вот как раз к ним у меня было отношение не то чтобы пренебрежительное, но настороженное. Но случилось так, что, находясь на очередной прослушке, я был очень впечатлён звучанием авторского лампового усилителя на лампах 300В. Правда, подключен он был к АС на широкополосных динамиках, особенности звучания которых не совсем мне подходят. А когда я узнал, что автором усилителя является наш земляк, гуру лампостроения, у которого можно заказать усилитель под свои требования, окончательно утвердился во мнении, что нужно этот шанс использовать.

Забегая вперед, скажу, что я ни разу не пожалел, что ввязался в эту авантюру и результатом остался доволен. Не очень красиво «хвалить свою капусту», поэтому, постараюсь вести сдержанное, насколько это возможно, повествование. Надеюсь, что мой опыт будет вам интересен.

Ламповый усилитель для наушников

Я уже очень давно планировал собрать себе ламповый усилитель для наушников, но каждый раз напрягала мысль о необходимости намотки выходных трансформаторов. Не то чтобы это большая проблема, да и опыт имеется, но нужно искать железо, проволоку, рассчитывать, мотать….. Вобщем лень брала вверх.

К счастью недавно наткнулся на очень увлекательную статью от Олега Иванова. Статья достаточно большая и глубокая, но я бы рекомендовал с ней ознакомиться. Суть в том, что автор загорелся идеей соорудить ламповый усилитель для низкоомных наушников с бестрансформаторный выходом.

Честно говоря, я всегда довольно скептически относился к ламповым усилителям с бестрансформаторным выходом. Но подход автора выглядел очень убедительным и я загорелся попробовать. Как оказалось – не зря!

Смотрите мое видео по этой статье:

https://youtube.com/watch?v=8958EapgVng

Блок питания усилителя

Блок питания тоже не сложный. Анодное напряжение выпрямляется с помощью моста и фильтруется RC-фильтром, состоящим из резисторов R101-R102 и конденсаторов C101-C107. Резистор R108 разряжает высоковольтные конденсаторы после выключения питания.

Резисторы R105, R104 симметрируют напряжение накала на землю, так что шум сети, слышимый в динамиках, должен быть минимален. Резистор R101 довольно сильно нагревается, поэтому для лучшего отвода тепла его можно разместить на небольшом радиаторе, либо два сразу подключить — последовательно или параллельно (путем выбора сопротивления отдельных резисторов соответственно). Этот источник питания обеспечивает питание одновременно обоих каналов УНЧ.

После включения усилитель должен прогреться несколько минут, чтобы стабилизировались токи протекающие через лампы. Резисторы R101 и R102 в блоке питания, а также R9 и R9A на лампах будут нагреваться до высокой температуры, это нормально. Однако если в воздухе есть запах выжженного лака и видим, что краска на одном из резисторов меняет цвет, значит у резистора слишком мало запаса. В этом случае его следует заменить на такой же по номиналу, но с большей мощностью. После более длительного периода работы снова проверяем напряжение питания и падение напряжения на катодных резисторах ламп. Производим коррекцию анодных токов лампы L2 (L2A).

Тонировка дерева

Хотелось замутить дизайн между хайтеком и ретро, поэтому я озадачился идей тонировки фанеры. Перечень морилок в ближайших строительных магазинах меня не удовлетворил и было решено воспользоваться технологией состаривания дерева, найденной в интернетах.

Суть метода сводится к тому, что необходимо замочить в уксусной эссенции металлическую стружку или гвозди, настоять это дело недельку – другую. Затем разбавить водой, нанести полученный раствор на дерево и дождаться его высыхания.

Если лень ждать неделю, то можно приготовить эксперсс-раствор. Для этого подойдет чугунная сковорода. Шкурим ее крупной наждачкой и полученную пыль заливаем все той же уксусной эссенцией. После чего можно сразу разбавить раствор 1:1 или более водой и сразу наносить на дерево.

На самом деле такой раствор это не совсем морилка. Раствор искусственно состаривает дерево. Вообще такая морилка не очень эффективно справляется с сосной, из которой изготавливается большинство фанер, но эффект все же есть. Плюс между волокон остаются черные частички сковородки что тоже выглядить достаточно интересно, проявляя волокна дерева.

После того как деревяшка просохнет можно повторить нанесение. Однако это не даст значительного изменения. Поэтому прошкуриваем фанерку мелкой наждачкой чтобы убрать вылезший ворс и покрываем её слоем лака. В моем случае это матовый паркетный лак.

Хочу дешево и сердито. Какие есть варианты?

Итак, с типом обновления определенность есть. Но что покупать — всегда большой вопрос. Современные цифровые усилители предлагают массу дешевых, но качественных вариантов.

Аналоговые системы сегодня считаются уделом аудиофилов. Со всеми вытекающими проблемами: «золотыми» проводами, уникальными схемами питания (сочиненными без знаний электротехники), огромными размерами и ужасающими ценниками.

Вариантов остается немного: сделать самому или купить все такой же огромный усилитель из далекого прошлого. Впрочем, последний вариант может оказаться очень интересным, если заниматься не только звуком, но и украшением комнаты. В условиях ограниченного рабочего пространства 20-килограммовый агрегат окажется лишним. Да и рядом с современной компьютерной техникой такие решения нисколько не смотрятся.

Путь самурая-самодельщика долог и сложен. Однажды мы коснемся и этой темы. А сегодня поговорим о том, что будет, если простую аналоговую схему заказать в виде уже готового усилителя из Китая. На самом деле, получится намного лучше, чем собирать самому — уж по-крайней мере, в среднестатистическом случае. Дешевле и надежнее.

Плюсы и минусы усилителей на лампах

Истинные аудиофилы знают, что ламповый звук не идет ни в какое сравнение с тем, который выдают самые современные усилители на транзисторах и микросхемах. Качество такого звучания неоспоримо, поскольку только лампа способна выдать чистый, сбалансированный и натуральный звук с мягкими басами и прозрачными высокими частотами.

Основными положительными качествами усилителя являются:

• превосходное качество звука;
• красивый внешний вид;
• длительный срок службы;
• относительно простая конструкция;
• надежность устройства;
• устойчивость к температурным перегрузкам;
• отсутствие шума, который присущ усилителям на полупроводниках;
• устойчивость к кратковременным замыканиям под нагрузкой.

Но даже у такой техники есть свои минусы:

• внушительные размеры и вес в отличие от устройств на транзисторах;
• требуется время на прогрев ламп, как правило, около 5-7 минут;
• высокое выходное сопротивление, что не позволяет подключить любую акустическую систему;
• высокая потребляемая мощность и выделение тепла;
• низкий КПД около 10%.

Список элементов

Усилитель

• R1, R1A — 1 кОм,
• R2, R2A — 470 кОм,
• R3, R3A — 150 кОм,
• R4, R4A — 1-1,5 кОм,
• R5, R5A — 150-200 кОм
• R6, R6A — 470 кОм,
• R7, R7A — 1 кОм,
• R8 — 500-1000 Ом, отрегулируйте ток сетки, чтобы он не превышал 5 мА,
• R9, R9A — 120-180 Ом, подберите для получения нужного тока катода,
• R10, R10A — 5-20 кОм,
• R11 — 10-20 кОм,
• P — 2×47 кОм / логарифмический,
• C1, C1A — 100 мкФ / 16 В,
• C2, C2A — 100-220 нФ / 250 В,
• C3 — 100 нФ / 400 В,
• C4 — 47 мкФ / 400 В,
• C5, C5A — 100 мкФ / 25 В,
• C7 — 33-100 пФ, выбрать чтобы он не срезал высокие частоты и сигнал осциллографа был правильным,
• C6, C6A — около 1 нФ / 250 В припаять непосредственно к выходам трансформатора громкоговорителя.

Блок питания

• R101 — 400-1000 Ом / 5 Вт,
• R102, — 3-5 кОм / 1 Вт,
• R103 — 270 кОм / 0,5 Вт,
• R106 — 0,8-1,5 кОм чтобы светодиод светил достаточно ярко,
• R104, R105 — 100 Ом,
• C101 — 100 нФ / 400 В, C102, C103, C104, 105 — 100 мкФ / 400 В,
• C106, C107 — 47 мкФ / 400 В,
• M1 — диодный мост выпрямитель 5-10 А / 600 В,
• трансформатор питания 220 В / 250 В — 0,15 А, 6,3 В — 2,5 A.

Схема очень проста. На рисунке показан один канал, другой идентичен. Сигнал со входа через потенциометр P подается на триоды малой мощности (L1), работающие в схеме с общим катодом. После усиления на пентод (L2) подается через конденсатор C2. Трансформатор громкоговорителя (его анодная обмотка) является нагрузкой для этой лампы. Вторичные обмотки трансформатора позволяют питать динамик или наушники.

Усилитель охвачен петлей отрицательной обратной связи, которая уменьшает искажения и расширяет частотную характеристику. Однако это делается за счет усиления. Обратная связь берется с выхода динамика трансформатора и через резистор R10 подается на катод первой лампы (L1). Конденсатор С7 используется для возможной фазовой коррекции. Конденсаторы C3, C4 и резистор R11 образуют фильтр для предотвращения возбуждения усилителя. Аналогичную роль играют резисторы R1 и R7 в цепях ламповых сеток.

Радиолампа L2 может работать в двух режимах — пентод и триод. Режим пентод более мощный, с большим искажением. Режим триода менее эффективен, но имеет меньше искажений. Изменение режима работы может быть сделано с резистором R8. Он в режиме триода должен иметь небольшое значение — обычно это 100 Ом. Если хотим использовать режим пентод для работы усилителя, подключаем R8 как показано на схеме. Можно дать и более высокое значение но так, чтобы ток, протекающий через сетку 2, был немного меньше 5 мА. Как правило значение резистора составляет 500-1000 Ом.

Для подключения громкоговорителей необходим трансформатор, который изменит высокое напряжение в анодной цепи подходящим для сопротивления динамиков или наушников. Для этой цели идеально подходят популярные и простые в добыче трансформаторы из старого лампового телевизора. Естественно понадобится два, по одному на канал.

Можете поэкспериментировать с другими лампами, вместо 6П14П использовать более мощные пентоды (например 6L6 или другие) но помните, что это требует изменения напряжения питания, силовой трансформатор должен иметь также большую мощность. Значения элементов, определяющих рабочую точку лампы, тоже должны быть соответствующим образом подобраны, и трансформаторы АС должны быть адаптированы к типу ламп. Схемы таких усилителей можно легко найти на нашем сайте.

Усилитель

После изготовления корпусов пришлось еще подождать, чтобы усилитель был собран и настроен. Но это было приятное ожидание.

Приведу краткие характеристики усилителя:

Двухтактный усилитель на лампах КТ-150.

Усилитель собран по трех каскадной схеме: 12АХ7+ 6Н30П-ЕВ+ КТ-150.

Трансформатор питания тороидальный, мощностью 400 Вт.

Выходные трансформаторы собраны на Ш-железе сечением 24 см.кв.

Блок питания оборудован таймером задержки включения анодного напряжения.

Два режима работы выходных ламп: Триодный и Ультралинейный.

Четыре входа.

Регулятор громкости с ДУ.

Номинальная мощность 30 Вт на канал (в классе А), Мах. 38 Вт.

Чувствительность 0,7 В.

Нелинейные искажения при мощности 22 Вт — 0,18%.

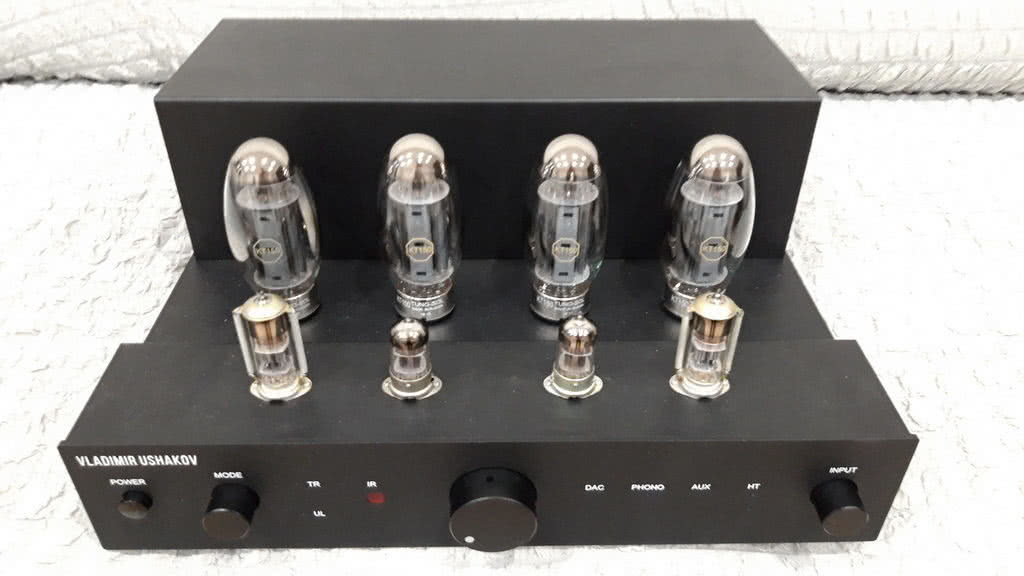

Окончательный вид усилителя

Дотащить усилитель до дома и установить его в стойку, оказалось делом, в прямом смысле, не легким, вес оказался слишком уж большим (около 40 кг). Я даже боялся разбить стекло на которое предполагалась установка. Но все трудности были преодолены и усилитель был успешно подключен.

Каким-то волшебным образом, при прослушивании музыки на привычном уровне, ручка громкости находилась на тех же 10-и часах, как и на моем прошлом усилителе с 220 Ваттами на канал (Musical Fidelity M6si). Что это, класс А, ламповые спектры, гармоники или все вместе, я судить не берусь, не хватает знаний в данной области. Но факт остается фактом.

Еще одна интересная вещь, при выключении усилителя, он продолжает еще какое-то время играть музыку, постепенно снижая громкость.

Лампы сильно греются. Расположенное в нескольких сантиметрах над лампами стекло верхней полки разогревалось настолько, что тяжело было удерживать на нем руку. Проблема была решена с помощью дешёвого USB-вентилятора. Чтобы он не создавал шум, пришлось уменьшить его обороты, поставив в разрыв плюсового провода резистор на 10 Ом 10 Вт. Использование вентилятора драматически повиляло на ситуацию, стекло полки стало практически холодным.

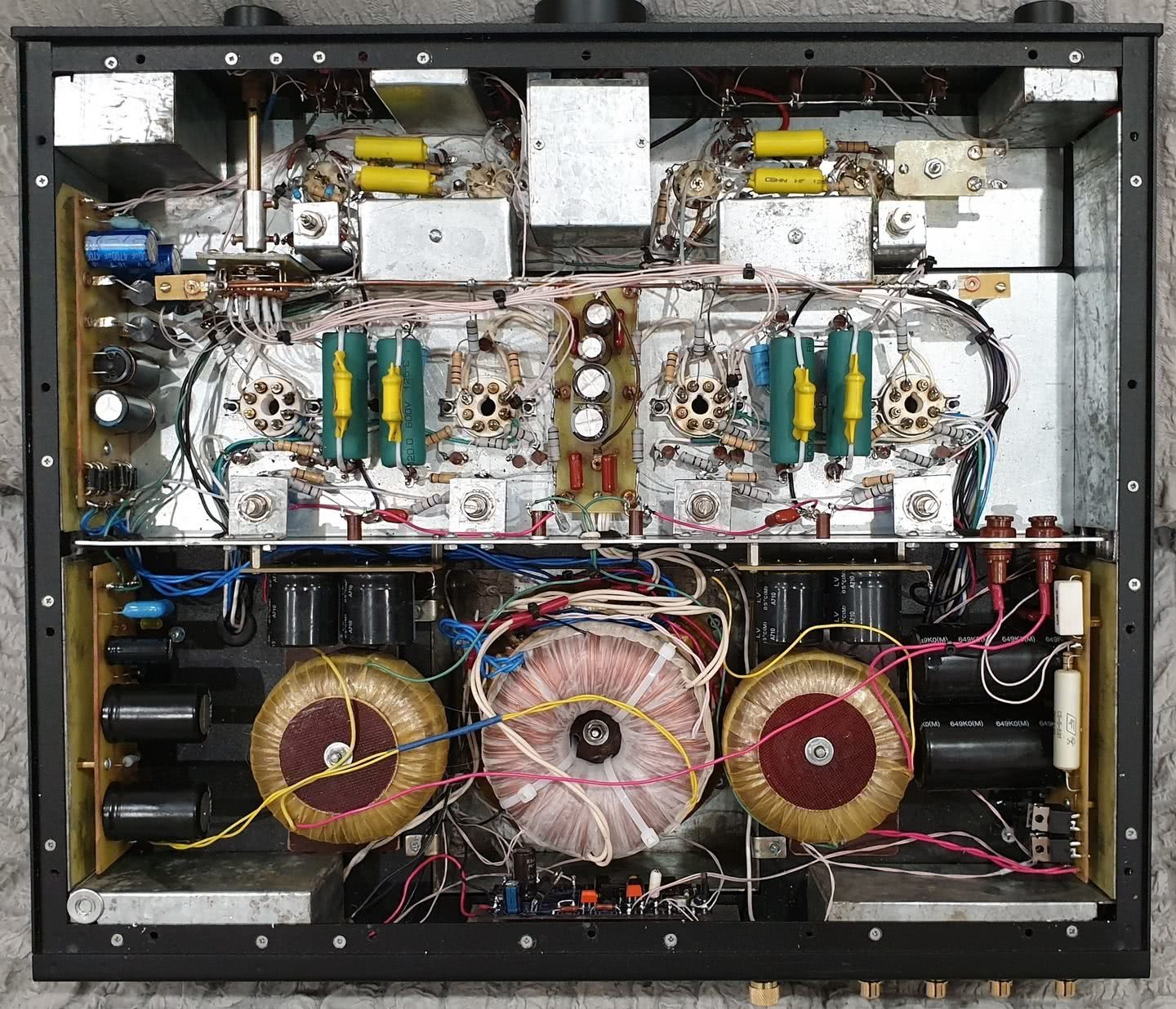

Вид со снятой нижней крышкой

Стоит указать еще на один момент. После прослушивания усилителя около 150 часов (срок приработки ламп), он возился к мастеру еще раз, для проверки всех параметров и подстройки.

Принцип работы

Все вышеупомянутые типы ламп в том или ином виде нашли применение в аудиотехнике. При этом пытливые умы аудиоинженеров постоянно искали пути наиболее эффективного их использования. Довольно быстро они пришли к выводу, что место включения экранирующей сетки пентода в схему усилителя — это инструмент, с помощью которого можно принципиально изменить режим его работы. При подключении сетки к катоду мы имеем классический пентодный режим, если же переключить сетку на анод — пентод начинает работать в режиме триода. Это позволяет объединить два типа усилителя в одном с возможностью смены режима с помощью простого переключателя.

Так работает тетрод

Но и этим дело не ограничилось. В 1951 году американские инженеры Дэвид Хафлер и Харберт Керос предложили подключать сетку пентода совершенно иным способом: к промежуточным отводам первичной обмотки выходного трансформатора. Такое подключение является чем-то средним между чистым триодным и чистым пентодным включением, давая возможность комбинировать свойства обоих режимов.

Таким образом, с режимами ламп произошла та же история, что и с классами усиления, когда вслед за «чистыми» классами А и В появился комбинированный класс АВ, сочетающий сильные стороны двух предыдущих.

Обозначение разных типов ламп по ГОСТу

В том, что касается сочетания режимов работы ламп и классов усиления, они могут комбинироваться произвольным образом, что приводит к изрядной путанице и даже жарким спорам в рядах неофитов. Не добавляет ясности и тот факт, что разработчики ламповых усилителей в большинстве случаев указывают не класс усилителя, а принцип схемотехники: однотактный — SE (Single Ended) или двухтактный — PP (Push-Pull). В итоге, пентоды и тетроды нередко ассоциируют исключительно с классом АВ и двухтактной схемой в целом, а триод, напротив, считают синонимом класса А и сугубо однотактного включения. На самом же деле, ни что не препятствует переключить усилитель, работающий в классе А, в пентодный или ультралинейный режим, а на паре триодов можно собрать двухтактный усилитель, работающий в классе В или АВ.

Предпосылкой к неверным ассоциациям является частота использования тех или иных режимов в различных классах усиления. Триоды чаще используют в однотактных схемах и классе А. В свою очередь, пентоды и тетроды лучше подходят для работы в двухтактных схемах, хотя переключение их в триодный режим — реальная опция, встречающаяся на усилителях, работающих в классе АВ, и не имеющая ровным счетом никакого отношения к классу А.

История

Радиолампы, как и другие электронные компоненты, имеют богатую историю, в ходе которой произошла заметная эволюция. Началось все в нулевых годах прошлого века, а закатом ламповой эры можно считать шестидесятые годы, когда свет увидела последняя фундаментальная разработка — миниатюрные радиолампы нувисторы, а транзисторы уже начали активно завоевывать рынок. Но из всей истории нас интересуют лишь ключевые этапы, когда были созданы основные типы радиоламп и разработаны основные схемы их включения.

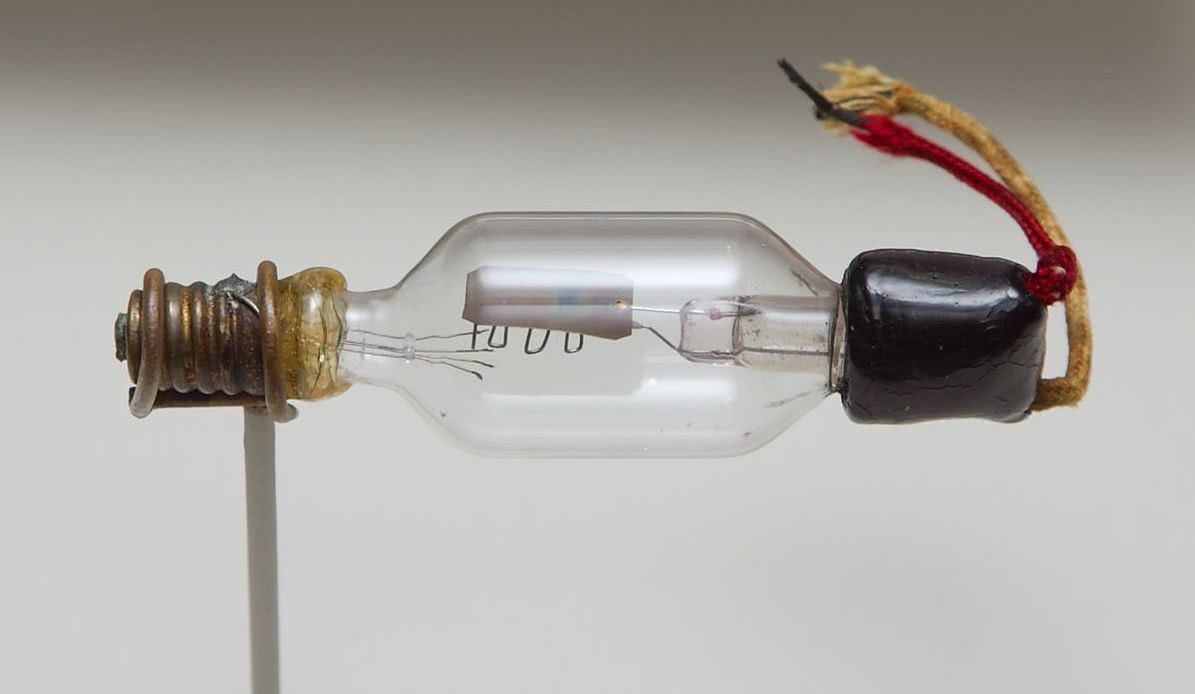

Первый в мире триод изобретателя Ли де Фореста, 1908 год

Первой разновидностью радиоламп, разработанной для создания усилителей, были триоды. Цифра 3 слышится в названии не случайно — именно столько активных выводов имеет триод. Принцип работы триода предельно прост. Между анодом и катодом лампы последовательно включаются источник питания и первичная обмотка выходного трансформатора (ко вторичной обмотке которого подключается акустика). Полезный сигнал подается на сетку лампы. При подаче напряжения в схему усилителя между катодом и анодом протекает поток электронов, а расположенная между ними сетка модулирует этот поток соответственно изменениям уровня входящего сигнала.

В ходе использования триодов в различных отраслях промышленности потребовалось улучшить их характеристики. Одной из таких характеристик была проходная емкость, величина которой ограничивала максимальную рабочую частоту лампы. В процессе решения этой проблемы появились тетроды — радиолампы, имеющие внутри не три, а четыре электрода. Четвертым стала экранирующая сетка, установленная между управляющей сеткой и анодом. Задачу повышения рабочей частоты это решало в полной мере, что вполне удовлетворило создателей технологии, разрабатывавших тетроды для того, чтобы радиостанции и радиоприемники работали в коротковолновом диапазоне, имеющим более высокие несущие частоты нежели средне- и длинноволновый.

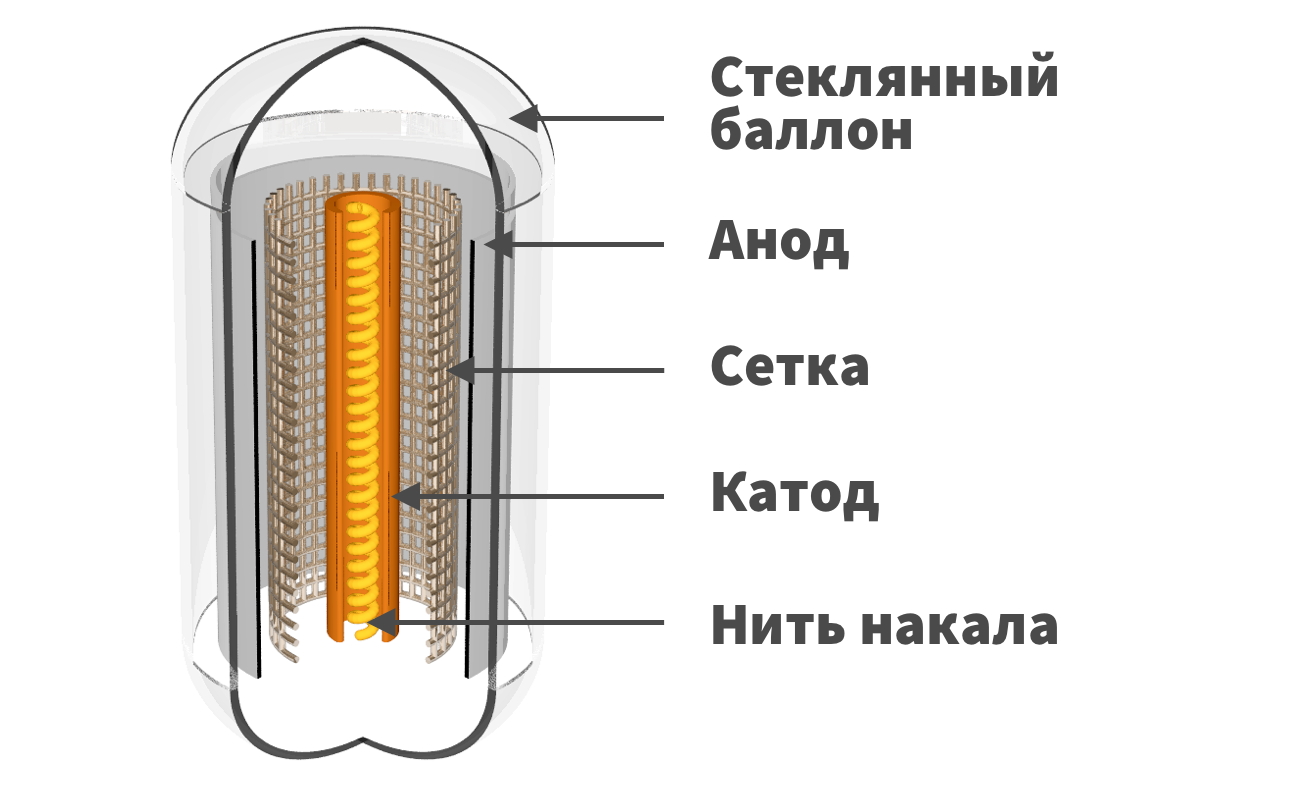

Строение триода

С точки зрения качества воспроизведения звука тетрод не превзошел триод принципиально, поэтому другая группа ученых, озадаченная вопросами воспроизведения звуковых частот, усовершенствовала тетрод, используя, по сути, тот же подход — просто добавив в конструкцию лампы еще одну дополнительную сетку, располагающуюся между экранирующей сеткой и анодом. Это было необходимо для того, чтобы подавить динатронный эффект — обратную эмиссию электронов от анода к экранирующей сетке. Подключение дополнительной сетки к катоду препятствовало этому процессу, делая выходную характеристику лампы более линейной и повышая выходную мощность. Так появился новый тип ламп: пентод.

Корпуса

Как оказалось, изготовить приятный внешне и подходящий по всем параметрам корпус для лампового усилителя задача нетривиальная. Стенки корпуса должны быть толстыми, чтобы не прогибаться под многокилограммовыми трансформаторами, коих аж 5 штук. Отверстия под лампы, разъемы и переключатели должны быть рассчитаны и вырезаны с точностью до миллиметра. А еще нужны внутренние экраны, щели вентиляции и т.д. В результате пришлось создавать 3D-модель, чтобы все детали можно было согласовать окончательно.

3D- модель усилителя

После изготовления корпуса из стали, а передней панели из алюминия, все отверстия были вырезаны с помощью лазерной резки. Дальше корпус был отдан на покраску. С фонокорректором все оказалось несколько проще. Единственное что, пришлось подгонять его внешней вид и высоту под корпус усилителя, чтобы они смотрелись в едином стиле. Для пущей красоты, ручки, ножки и прочая мелочь были заказаны готовые, на алиэкспресс.

Оставалась еще одна, немаловажная, вещь — нанесение надписей на передние панели. Т.к. я изначально хотел корпуса именно в черном цвете, вариант с нанесением надписей лазерной гравировкой отпадал. Пришлось искать конторы, которые могли бы с этим справиться. Первым логичным вариантом была шелкография. Но из-за пары панелей никто браться не хотел, а при минимальном заказе в 20 штук, цена уже выходила не совсем адекватная. Следующим вариантом были фирмы по изготовлению всяческой рекламы с их продвинутыми принтерами. В большинстве мест, куда я обращался, мне отказали, либо сославшись на то, что поверхность панелей шершавая и краска поплывет, либо на то, что для печати панель должна быть плоской, а не с торчащими сзади шпильками. Но к счастью, была найдена организация, которая согласилась взять заказ и выполнила его на должном уровне.

Передние панели после нанесения надписей

Я выбрал советские лампы и китайскую сборку

Самый простой ламповый усилитель собирается на советских лампах типа 6ж«Х», где Х — цифра от 1 до 12. В зависимости от конкретной цифры, меняется звучание готового устройства и некоторые условия настройки, не критичные для готового изделия.

Преимущество этой схемы — невероятная простота и возможность отказаться от громоздкого трансформатора — лампы этого типа можно питать не переменным, а постоянным током! Вот с этого и начинается «дешево и сердито».

К тому же, лампы этого типа до сих пор выпускаются (завод восстановлен американским бизнесменом). Да и раньше были очень распространены: на любом рынке их можно покупать десятками. Кроме того, их можно заменить на не менее распространенные E180F или 6688. Китайские производители выпускают на базе этих ламп множество готовых аудиорешений различного назначения.

Выбор схем для сборки

Предварительный усилитель довольно просто собрать. Для него вы можете выбрать любую подходящую схему и начать сборку. Другой случай – выходной каскад, то есть усилитель мощности. С ним, как правило, возникает множество различных вопросов. Выходной каскад имеет несколько типов сборки и режимов работы.

Первый тип – однотактная модель, которая считается стандартным каскадом. При работе в режиме «А» он имеет небольшие нелинейные искажения, но, к сожалению, имеет довольно плохой КПД. Также следует отметить среднюю выходную мощность. Если вам необходимо полностью озвучить довольно большое помещение, необходимо будет применять двухтактный усилитель мощности. Эта модель может работать в режиме «АВ».

В однотактной схеме для хорошей работы устройства достаточно всего двух частей: усилителя мощности и предварительного усилителя. В двухтактной модели уже используется фазоинверсный усилитель или драйвер.

Конечно, для двух типов выходного каскада, чтобы комфортно работать с акустической системой, необходимо согласовать высокое межэлектродное сопротивление и низкое сопротивление самого прибора. Это можно сделать с помощью трансформатора.

Если вы являетесь ценителем «лампового» звучания, то должны понимать, что необходимо использовать выпрямитель, который произведен на кенотроне, для достижения такого звука. При этом нельзя использовать полупроводниковые детали.

Разрабатывая ламповый усилитель Hi-End, можно не применять сложные схемы. Если вам нужно озвучить достаточно небольшое помещение, то можно применить простую однотактную конструкцию, которую проще сделать и настроить.

Однотактные ламповые усилители SE на 6П3С, 6П14П, 6П45С и других лампах. SE — сокращенное от Single-Ended (возможно, «справляюсь в одиночку»?) .

• 0.8Вт. Усилитель на одной лампе 6Ж52П.
• 1Вт. Ламповый усилитель на 6Н8С, 4П1Л.
• 1Вт. Ламповый УНЧ на 4Ж1Л, 4П1Л.
• 1.5Вт Ламповый усилитель на 6С45П для компьютера.
• 1.5Вт Одноламповый УНЧ на 6Ф3П.
• 1.5Вт Одноламповый УНЧ на 6Ф5П.
• 2.5Вт Ламповый усилитель на 6Ф3П для начинающих.
• 3Вт. Однотактный ламповый УНЧ на 6Ж1П, 6П1П.
• 3Вт. Усилитель с непосредственной связью каскадов на 6П14П, 6Ж1П.
• 3Вт. Усилитель на лампах 6П14П, 6Н2П
  с регулятором тембра.
• 3.5Вт. Ультралинейный усилитель на 6П14П, 6Н2П.
• 3.5Вт. Высококачественный усилитель на 6Н5С, 6Н2П, 6Ж1П.
• 4.5Вт. Усилитель SE для CD, DVD на лампах 6П45С, 6Ж52П.
• 4.5Вт. Стереофонический трёхламповый усилитель на
  6П14П, 6Н23П.
• 4.5Вт. Ламповый усилитель на 6П36С, 6Н3П.
• 6Вт. Усилитель на 6П36С, 6Н2П (из ТВ деталей).
• 6.5Вт. Ламповый усилитель на
  6П3С, 6Н2П.
• 7Вт. Однотактный ламповый усилитель на
  6П3С, 6Н9С.
• 7Вт. Однотактный ламповый усилитель на двух
  6П3С, 6Н9С.
• 8Вт. Ламповый УНЧ на 6П14П, 6П45С.
• 8Вт. Усилитель на 6П3С, 6Н2П.
• 8Вт. Усилитель с параллельным включением лампы 6Н5С в выходном каскаде.
• 10Вт. Высококачественный ламповый усилитель на 811А, 6L6G.
• 12Вт. Однотактный ламповый усилитель на ГУ-29 и 6Н23П.
• 15Вт. УНЧ на 6Ф3П и 6KG6.
• 80Вт. Мощный однотактный ламповый УНЧ с глубокой обратной связью.
• Усилитель на лампе 6С4С.
• Ламповый усилитель для компьютера на 6П14П, 6Ж1П.
• Лофтин-Уайт на 6Ф2П.
• Усилитель на 6Ф6С, 6Н9С (6Н8С).
• Ламповый УНЧ на 6П3С, 6Н8С.
• Ламповый усилитель на 6П3С, 6Н8С.
•  Высококачественный усилитель на лампах Г-807, 6Э5П.
•  Ламповый усилитель на 6Н9С, 6П31С в триодном включении
•  Однотактный ламповый усилитель на 6С41С, 6Э5П
•  SE усилитель на лампах
  6П3С и 6Н8С.
•  Однотактный ламповый усилитель на 6С4С, 6Н9С.
• SE усилитель на 6С19П, EF860.
• Усилитель по схеме Лофтин-Уайт, на 6Ф5П.
• Простой однотактный усилитель на 6П42С
• Однотактный УНЧ на 4П1Л.
• Однотактный УНЧ на 6П3С, 6Н9С.
• Усилитель SE на 6Н30П, 6Э5П.
• Усилитель SE на 6П43П, 6Ж52П.
• Усилитель на лампах 6С33С, 6Ж52П.

Популярные лампы в усилителях: 6П14П, 6П3С

последняя rlamp — 51
 Вернуться к справочникам по электронным компонентам
Справочник по радиолампам.

Схема лампового усилителя для наушников

Я никоим образом не претендую на авторство схемы и на какое-то к ней отношение. Я просто выступаю в роли пропагандиста здорового образа жизни рукодельничества и электроники.

Вот так выглядит оригинальная схема автора:

Идея схемы состоит в том, что это SRPP каскад и раскачкой наушников занимается по две лампы в каждом канале. Лампой служит довольно распространенная 6Н6П, являющаяся сдвоенным триодом — всё, как вы любите).

Схема рассчитывалась на коэффициент усиления равный двум. Однако на нагрузку в 32 Ома он составляет чуть более единицы, около 1,2 как заявляет сам автор. Если же ваши наушники более высокоомные, то коэффициент усиления будет стремиться к двум.

Тем не менее несмотря на коэффициент усиления немногим больше единицы – это коэффициент усиления по напряжению. Т.е. усилитель практически не усиливает по громкости, зато он усиливает сигнал по току

А это очень важно, т.к. если усилитель для наушников (так же как и любой другой усилитель) не может обеспечить достаточный ток в нагрузку, то это приводит к проседанию выходного напряжения – а это искажения формы сигнала и смерть для звука

С другой стороны использовать такой усилитель логичнее с наушниками скорее относящимися к категории «профессиональные», а их сопротивление не часто бывает ниже 50-60 Ом.

Если уровень сигнала вашего источника недостаточный, то автор предлагает решение в виде дополнительного входного каскада на лампе 6Н1П, с коэффициентом усиления равным 10:

С моими источниками сигнала и наушниками я не испытал необходимости в этом каскаде.

Что касается лампы 6Н6П то стоит обратить внимание, что она требует достаточно большого накального тока, порядка 750 мА. Если трансформатор не может обеспечить достаточный ток, то напряжение накала будет проседать

Плохо это не только тем, что звук будет более зажатым, но и тем что при этом будет происходить «холодный вырыв» электронов из катодов ламп. Это приводит к уменьшению срока службы ламп.

↑ О конструкции

В качестве материала шасси был взят композит (структура – толстая алюминиевая фольга с двух сторон и внутри пластик) у рекламщиков, можно гнуть, резать, пилить, сверлить.

И вообще у рекламщиков много чему поживиться можно из остатков алюминиевых профилей, пластика и другого листового материала. Места изгибов можно делать строительным ножом, но я их отфрезеровал заточенным под фрезу сверлом с помощью бытового фрезера по дереву на малых оборотах. Стыки проклеены термоклеем и дополнительно прогреты, чтобы клей протек в стыки. Шина земли проведена по центру корпуса. Некоторые детали и колодки приклеены тем же термоклеем, держится хорошо. Корпус заземлен. Вот, что получилось:
