Фрезерный стол своими руками

Содержание

Самодельный стол

Наиболее примитивный чертеж самодельного стола для фрезера — это столешница из МДФ, в которой проделано отверстие для прохода фрезы и прикреплена направляющая линейка — ровно обструганная доска. Такая столешница может быть размещена между двумя верстаками или установлена на собственные ножки. Ее преимущества в простейшей и быстро изготавливаемой конструкции. Выполнять серьезные работы по дереву подобное устройство вряд ли позволит. Рассмотрим более функциональные варианты, в том числе и поворотный.

Маленький фрезерный столик

аккуратный и небольшой столик

Настольная модель для ручного фрезера, которую можно сделать за несколько вечеров самому. Конструкция легкая и мобильная, помещается на полке, занимает мало места, а чертежи его просты.

  • Рабочая поверхность и боковые стойки выполняются из толстой ламинированной фанеры №15. Размер столешницы 40 х 60 см, высота без углового упора 35 см, высота упора 10 см. В поверхности рабочего стола выбираются три паза для установки рельсов. Сюда устанавливают разные вспомогательные устройства и перемещают вдоль столешницы.
  • Чтобы конструкция была устойчивой, ножки выполняются из ДСП или МДФ №22. Ножки размещают с небольшим отступом, оставляя немного места для крепления шаблонов, прижимов с помощью струбцин.
  • Чтобы прикрыть механизм, снизу устанавливается передняя панель из фанеры или ДСП.
  • Для бокового упора предусмотрены пазы, по которым он перемещается. Стопорится в нужном месте с помощью болтов с гайками-барашками. Упор можно демонтировать и установить на освободившееся место любое удобное приспособление.
  • К упору подсоединяется патрубок для отвода стружки, в обилии выделяющейся во время работы. Стружкоотводы фрезера и стола через пластиковые гофры от канализационных сифонов объединяются разветвителем для водопровода. К нему на хомут прикрепляется шланг от бытового пылесоса. Получается очень эффективная система удаления стружки, она практически не разлетается по помещению.
  • Так как станок рассчитан на ручной фрезер, специальный тумблер включения-выключения не требуется.
  • Упор состоит из двух частей, которые приближают или раздвигают в зависимости от диаметра рабочего органа. Для крепления створки предусмотрена гайка-барашек. Предлагаемая модель хороша тем, что инструмент легко вынимается из станины для замены резаков.
  • Монтажная площадка для фрезера выполняется из текстолита или оргстекла. Предварительно демонтируется пластиковая площадка из комплекта фрезера. Выемки для монтажной площадки выбирают фрезером, а дорезается отверстие электролобзиком. Когда отверстие готово, оргстекло подгоняется под его размеры и форму. Оно должно плотно и без выступов укладываться в окошко.

Такой вариант удобен для маленьких ручных инструментов. Если же делается стационарный стол под большой фрезер, к одной монтажной площадке прикрепляются вставные кольца под различные поперечники фрез.

створки упора

Чтобы заготовка продвигалась плавно, на боковой упор устанавливаются стопоры движения. Также на боковой упор прикрепляются прижимы, которые удерживают деталь возле фрезы во время работы. Дополнительное удобство создают салазки, по которым заготовка перемещается под прямым углом. А чтобы сделать работу безопасной, изготавливаются толкатели.

Стол готов к использованию, его недостаток в отсутствии регулировки глубины обработки. Это делается вручную, путем надавливания на инструмент. С первого раза «попасть» в нужную глубину невозможно. Поэтому рекомендуем оснастить стол лифтом.

В станине надо сделать отверстие, куда вставляется регулировочный болт с гайкой-барашком. Глубина фрезерования плавно изменяется подкручиванием барашка.

Некоторые умельцы приспосабливают под лифт для мощного фрезера старые автомобильные домкраты. Устройство прикрепляют под фрезером, в боковой стенке проделывается отверстие для вывода ручки домкрата наружу. Ручку домкрата можно согнуть под нужным углом, при вращении фрезер плавно с шагом 2 мм перемещается вверх и вниз.

Еще одна модель самодельного фрезерного стола для фрезера в видеоролике:

https://youtube.com/watch?v=m0fJRF-JK58

Какими бывают фрезы?

Достаточно удобно иметь дома ручной фрезер, потому как он способен существенно облегчить выполнение некоторых бытовых задач. Но чтобы начать работать на станке, делать это качественно, необходимо подобрать, затем установить на него правильной формы, типа и размеров фрезы. Поэтому далее мы поговорим о том, как подобрать лучшие фрезы по удобству и функционалу.

По сути, это — обыкновенная насадка, одна сторона которой предназначена для закрепления непосредственно в патроне. Ее рабочая часть находится с другой стороны, собственно, с ее помощью и обрабатывается материал.

Делятся они на такие разновидности:

  • С направляющим подшипником.
  • С цельным основанием.

Простой способ изготовить стол для ручного фрезера

Изготовление столешницы

Сначала необходимо заготовить детали для стола. Они выпиливаются лобзиком из выбранных пиломатериалов, согласно чертежу.

Процесс изготовления фрезерного стола проводится в следующей последовательности:

  1. Сначала изготавливается столешница. Она может размещаться на столярных козлах или между тумбами.

    Для ее изготовления выбираем любые пиломатериалы: толстую фанеру, МДФ или ЛДСП. Лучше остановить выбор на ламинированном с обеих сторон ДСП. Так как данный материал не коробится в процессе эксплуатации.

  2. Выставляем на циркуляционной пиле точный прямой угол наклона и нарезаем детали нужного размера.
  3. Шлифуем торцы.
  4. Снимаем с подошвы фрезера пластиковую накладку.
  5. Проводим линию посередине плиты и ставим отметку. От края столешницы рекомендуется сделать отступ 23, 5 см.
  6. Размещаем пластиковую накладку от фрезера таким образом, чтобы ее регуляторы находились как можно ближе к краю столешницы.
  7. Аккуратно выравниваем центр накладки, используя строительный уровень, делаем метки и сверлим отверстия для крепежных винтов.
  8. Тут же высверливаем отверстие для крепежа под фрезу.
  9. Выпиливаем необходимые изгибы лобзиком и шлифуем вырез наждачной бумагой.
  10. Снизу столешницы крепим соединительные планки.
  11. Склеиваем заготовки и скрепляем их шурупами для прочности изделия. Подбираем винты и устанавливаем фрезер.
  12. Крепим столешницу на козлах с помощью зажимов.

Важно: делать ли для конструкции стола ножки или нет – личное дело каждого. Столешницу с установленным фрезером можно просто закрепить между двумя столами.

Как самому сделать и установить пластину

Так как столешница самодельного фрезерного стола имеет приличную толщину, то монтажная пластина должна иметь небольшую толщину. Тогда вы сможете максимально задействовать вылет режущего инструмента.

Внимание: пластина с минимальной толщиной должна быть максимально прочной и жесткой.

Ее можно сделать из металла или из материала, который нечем не уступает по прочности, например, из текстолита. Толщина текстолита должна варьироваться в пределах 4-8 мм.

Процесс изготовления пластины выглядит следующим образом:

  1. Сверившись с чертежом, вырезаем из листа текстолита деталь прямоугольной формы.
  2. В центре прямоугольной детали делаем отверстие. Его размеры должны соответствовать диаметру отверстия подошвы фрезера.
  3. Соединяем пластину с подошвой фрезера и столом.
  4. Для фиксации пластин к столешнице делаем прижимы для станка, которые располагаются по четырем углам. Эти размеры должны строго соответствовать отверстиям, расположенным на самом инструменте

Оборудование рабочей зоны

После изготовления и сборки фрезерного стола рекомендуется продумать грамотную рабочую зону. Чтобы выдерживать точность фрезерной обработки, на столешнице стоит установить:

  • направляющие. Их можно сделать из ДСП или из тех же материалов, что и столешница. Направляющие устанавливаются под прямым углом и скрепляются четырьмя косыми упорами.
  • прижимы. Их можно сделать в виде деревянной гребенки или из шарикового подшипника нужных размеров и веса.

Финишная обработка

После сооружения фрезерного стола своими руками, для придания изделию эстетичного вида и для продления срока его эксплуатации, необходимо все рабочие поверхности:

  • зашлифовать;
  • отполировать;
  • низ и бока – покрасить;
  • вскрыть лаком.

Электрическую часть изделия необходимо закрыть металлическим рукавом.

Совет: настоящему мастеру могут также понадобиться сварочный или откидной стол в гараж, простой стол из досок или поддонов и, конечно личный шкаф для инструментов.

Комплектующие элементы и материалы для изготовления стола

Следующим этапом изготовления стола для фрезера выступает подбор материалов. Лучшим материалом для столешницы является многослойная ламинированная фанера. Оптимальной толщиной столешницы является фанера 40-45 мм. Если таковой нет, можно использовать ламинированное ДСП или попробовать склеить столешницу из двух слоев фанеры толщиной 20-25 мм.

Такая толщина необходима для того, чтобы нагрузки на рабочую поверхность, независимо от типа двигателя инструмента не деформировали столешницу, ведь основной рабочий узел будет закреплен именно на ней.

Еще для работы понадобятся:

  • фанера толщиной 15-18 мм – для боковых стоек и поперечин;
  • деревянные бруски 45×45мм или 40×50 мм для усиления каркаса;
  • металлическая пластина для изготовления пластины для фрезера;
  • саморезы 25 и 45 мм;
  • мебельные уголки для усиления конструкции;
  • мебельные болты и гайки-барашки – для крепления ограничительной доски;
  • кнопка безопасности, розетка, провод и вилка;
  • изолента и термоусадочная трубка.

Подготовка деталей

После разметки деталей вырезаются все необходимые части, делается разметка точек крепежа, мест установки металлических уголков.

В крышке стола вырезается посадочное место под инструмент, делается вырез для установки фрезерной пластины. Склеивается, если это необходимо половинки столешницы и прижимаются струбцинами. Собирается каркас, и детали узла крепления фрезера.

Установка верхнего прижима и привода

Схема монтажа фрезера к столешнице.

Когда своими руками собирается фрезерный стол, необходимо для обеспечения дополнительной безопасности смонтировать конструкцию с прижимными верхними устройствами. Такие меры безопасности применяются, когда работа проводится с большими заготовками, например, при изготовлении разнообразных дверных накладок.

Сам прижим имеет простое устройство. Это шариковый подшипник, он выступает в качестве ролика, который монтируется в специальное удерживающее устройство. После этого ролик жестко фиксируется на поверхности рабочего фрезерного стола на необходимом расстоянии. В итоге гарантируется достаточно плотный прижим заготовки к рабочей поверхности во время обработки.

Если делается самодельный фрезерный станок, то предельное внимание уделяется устройству электропривода. Важным критерием является мощность привода, который будет гарантировать выполнение определенных типов обработки

Например, если необходимо выполнить неглубокую выемку в деревянной заготовке, то можно использовать мотор, мощность которого равна 500 В. Но такой станок не подойдет для выполнения более сложных работ. Поэтому брать маломощный мотор, если работы планируются интенсивные, не стоит, он будет постоянно глохнуть.

. Разница в стоимости полностью оправдана, так как при помощи этого фрезера можно будет выполнять различные работы. Привод с мощностью до 2 кВ дает возможность работать с любым типом древесины, используя различные фрезы. Приводы могут быть стационарными или ручными, на столе должна быть предусмотрена специальная система крепежа.

При выборе привода для фрезерного стола надо внимание обратить на количество оборотов. Для трехфазного двигателя следует предусмотреть специальную схему подключения, чтобы обеспечить плавный запуск и четкую работу

Если для такого мотора будет применяться однофазная сеть, то КПД упадет примерно на 40-50%.

Обеспечение безопасности при работе с фрезерными станками

Конструкции фрезерных станков.

Использование ручного фрезера или стационарного требует соблюдения правил безопасности. Чтобы работа была выполнена правильно и без малейшего ущерба для здоровья, следует для фрезы сделать так называемый защитный экран, который полностью обезопасит руки во время работы. На столе надо предусмотреть кнопку для экстренной остановки оборудования, она должна находиться в доступном месте

Важно исключить случайное нажатие такой кнопки

К мерам безопасности, когда используется стационарный или ручной фрезер, необходимо отнести обязательную подсветку рабочей зоны. Для этого устанавливается специальная лампа, место ее монтажа выбирается таким образом, чтобы свет падал под прямым углом на рабочую поверхность, не отбрасывая тени. Для безопасности можно установить специальное устройство для подъема или опускания станка.

https://youtube.com/watch?v=lJs9pa6shFo

Фрезер используется для обработки различных деталей и заготовок. Чтобы работа была выполнена правильно, быстро и удобно, следует подготовить рабочее место. С этой целью используются рабочие фрезерные столы, их можно собрать своими руками.

Порядок работы

Сооружение стола для фрезера в большинстве случаев состоит из сбора элементов в единую конструкцию. Сбор происходит в определённом порядке. Но давайте разберемся подробнее, как сделать стол для фрезера своими руками.

Первый шаг связан с основанием будущего рабочего стола. Стационарная основа изготавливается из такого известного материала, как ДСП. Для изготовления понадобятся всего лишь обрезки и четыре бруска. Эти бруски будут служить ножками — опорами для стола. Далее предстоит усилить жёсткость конструкции. Для этой цели применяют горизонтальные соединительные панели из фанеры.

С правой стороны, а именно в боковой части, необходимо вырезать специальное отверстие. Это отверстие предназначается для кнопки пуска, которое впоследствии соединит рабочий стол с фрезерным станком.

Второй шаг. Создание столешницы. Её сооружают также из ДСП. Столешница будет располагаться на определённой высоте. Желательно её сделать подъёмной. Для этой цели следует:

  1. изготовить дополнительную основу-опору с помощью фанеры (достаточно будет 15-миллиметровой фанеры);
  2. установить специальные петли.

Третий шаг также затрагивает столешницу, только на это раз упор делается на применение специальной двигающиеся каретки-упора. Эта карета способствует ровному передвижению обрабатываемой заготовки на поверхности стола. Каретка-упор будет особенно полезна, когда понадобиться прорезать паз в заготовке. Чтобы установить такого помощника, следует соединить каретку-упор со столешницей. Для этого в столешнице вырезают канавку. Вырезают под направляющие движного упора.

Когда канавка будет готова, в неё требуется установить специальный металлический профиль. Сама каретка может быть сооружена из разных приемлемых подручных приспособлений. Зачастую в качестве каретки используют направляющею старой пилы.

Четвертый шаг. Изготовление продольного упора, например из ДСП

Очень важно, чтобы упор был подвижным. Только в этом случае он сможет регулировать зазоры вокруг фрезы. Чтобы этот элемент стал подвижным, необходимо в верхней части его вырезать специальные пазы перпендикулярного характера

Когда пазы вырезаны, упор крепится к столешнице специальными фиксаторами. Однако одного паза для полноценного функционирования упора недостаточно

Чтобы этот элемент стал подвижным, необходимо в верхней части его вырезать специальные пазы перпендикулярного характера. Когда пазы вырезаны, упор крепится к столешнице специальными фиксаторами. Однако одного паза для полноценного функционирования упора недостаточно.

Ещё один паз следует вырезать в центральной части упора — он должен быть небольших размеров. Его главная миссия — избавлять инструмент от лишнего мусора, то есть стружки, которая возникает после фрезерования.

Дополнительным инструментом и помощником для устранения возникающих стружек считают специальный шланг-пылесос. Однако чтобы он мог полноценно функционировать, его стоит соединить с упором, то есть с элементом рабочего стола (присоединение шланга осуществляется сзади относительно перпендикулярного упора). Для соединения используют специальный короб с отверстием, который мастерят из тонкой фанеры. Таким образом, на глазах рождается целая конструкция, позволяющая содержать рабочее место в чистоте и порядке.

Седьмым шагом по созданию рабочего фрезерного стола является крепление фрезера к нижней части пластины с помощью алюминиевой подошвы. В самой подошве понадобится просверлить специальные отверстия для болтов, которые соединят фрезер и пластину. Специалисты рекомендуют крепить ручной инструмент именно к пластине, а не к рабочему столу — таким образом при необходимости фрезу легко заменить на новую, а также экономится глубина фрезерования.

Восьмой шаг — создание лифта для фрезы при помощи автомобильного домкрата. Этот инструмент позволит изменить высоту фрезы. Любые изменения происходят с максимальной точностью.

Девятый шаг состоит в снятии ручек с фрезов. Место ручек должны занять алюминиевые направляющие. Затем установленный элемент необходимо соединить с механизмом автомобильного домкрата.

Это один из известных методов и способов сооружения фрезерного рабочего стола. Существуют и другие варианты конструирования.

Когда фрезерный стол готов и годен к использованию, можно подумать о создании фрезерного станка.

Основные разновидности

Каждый мастер сам выбирает удобный для себя стол или делает его своими руками, увеличивая количество моделей. По конструкции основания и форме все столы для фрезера условно делятся на несколько групп.

Скамейка

Модель представляет собой основание с ножками. Пространство под столешницей открытое. Все механизмы, включая лифт, крепятся к крышке. Делается из различных материалов:

  • профильная труба;
  • металлические уголки;
  • дерево;
  • фанера;
  • МДФ и ДСП.

Преимущества конструкции в ее малом весе и простоте изготовления. Для увеличения жесткости необходимо делать распорки и косынки.

Переносная столешница

Конструкция с небольшими по высоте ножками. Устанавливается в любом месте на верстаке и столе. Основание делается из дерева или профильной трубы. Из оснастки имеет обычно только направляющую линейку. Стол легко переносится, устанавливается в любом месте и убирается на полку внерабочем положении, когда не нужен. Подходит для периодической работы на оборудовании. Жесткость конструкции низкая.

Отдельный

Стационарный фрезерный стол с массивным основанием. В пространстве под столешницей делаются закрытые полки и ящики для хранения сменного инструмента, приспособлений и других вещей, необходимых для работы. Конструкция прочная, выполняется из дерева или профильной трубы. Обшивается со всех сторон фанерой, доской.

За отдельным фрезерным столом работают профессионалы, имеющие большой набор различного инструмента и выполняющие различные операции. Затраты на оборудование рабочего места окупается удобством работы и повышенной производительностью.

Сделайте столешницу

Простейший стол для фрезера — отдельная рабочая плита, размещаемая на столярных козлах или между тумбами. Приспособление обходится в копейки и изготавливается за несколько часов, но позволит производить значительную долю тех же операций, что и многофункциональный станок. Понадобится лишь МДФ или березовая фанера толщиной 19–25 мм. Лучше подойдет покрытая пластиком панель, оказывающая меньшее сопротивление трения, а ламинированная с двух сторон плита не покоробится в процессе эксплуатации.

Выставите на циркулярной пиле точный прямой угол распила, нарежьте детали согласно размерам и отшлифуйте торцы.

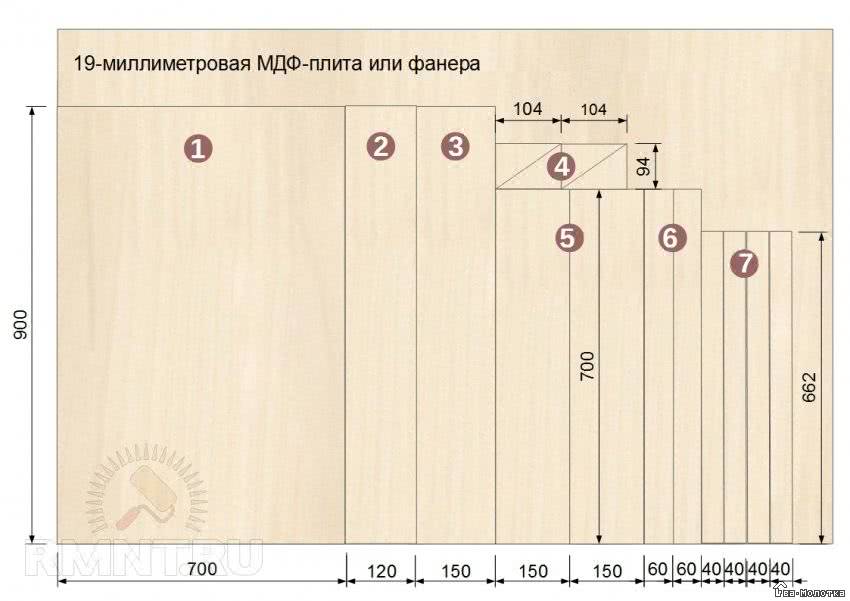

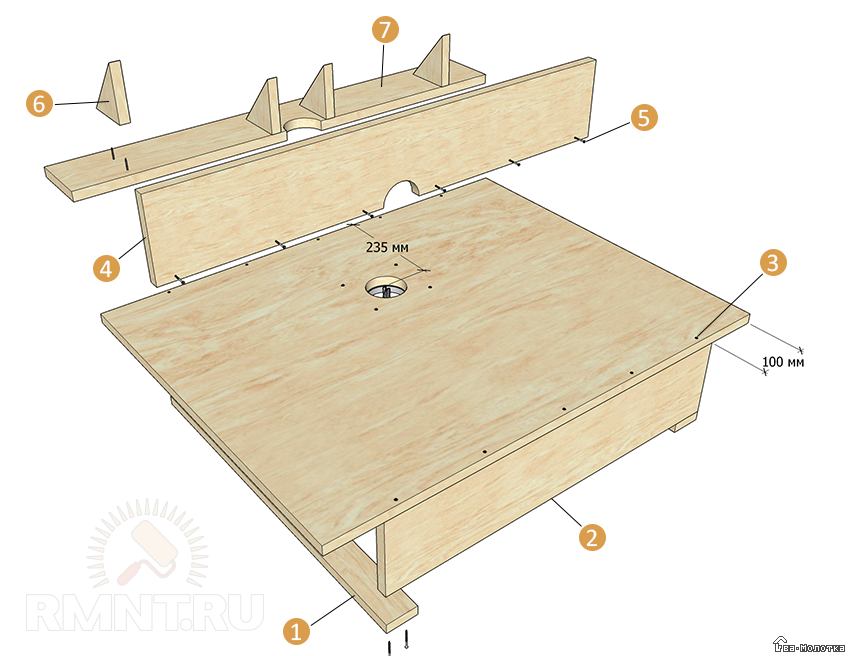

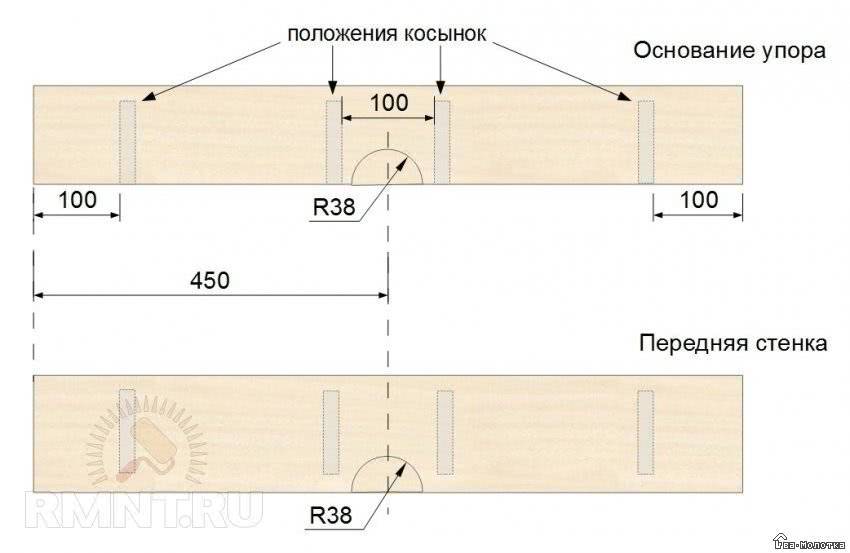

Схема раскроя: 1 — основная плита; 2 — основание упора; 3 — передняя стенка упора; 4 — косынка (4 шт., размеры для 19-миллиметровой фанеры); 5 — царга (2 шт.); 6 — боковая планка; 7 — планка соединительная (4 шт.)

Совет. Перед раскроем измерьте толщину листового материала, часто отличающуюся от стандарта. Внесите поправки в чертежи, исключая проблемы при сборке конструкции.

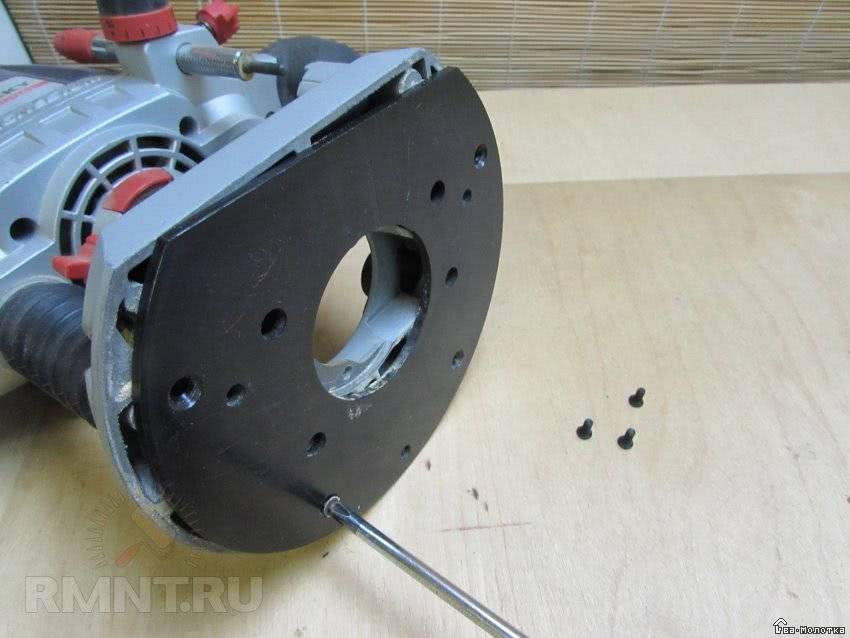

Снимите с подошвы фрезера пластиковую накладку.

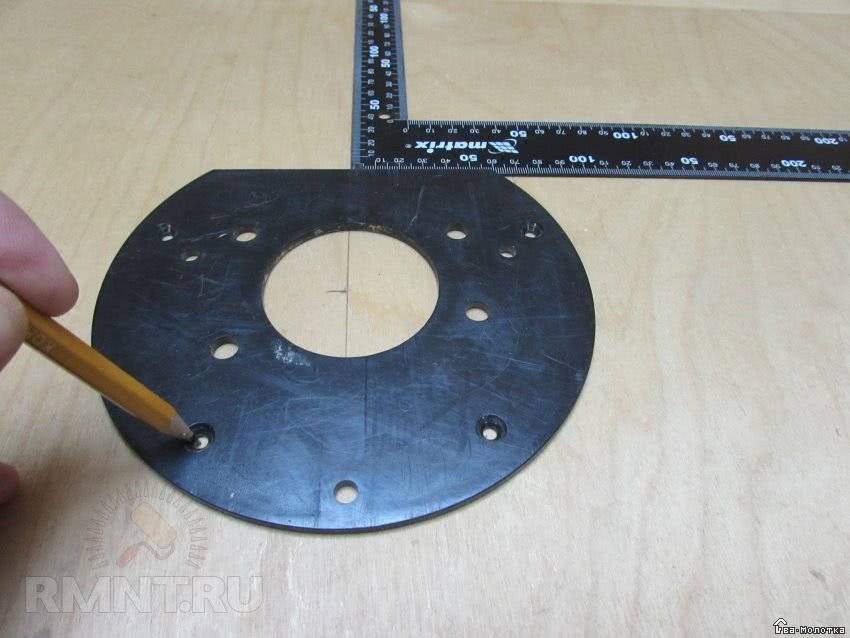

Проведите линию посередине плиты и поставьте метку, отступив 235 мм от края.

Разместите накладку так, чтобы впоследствии основные регуляторы фрезера оказались ближе к краю стола. Выровняйте визуально центр накладки с отмеченной точкой и наметьте места сверления отверстий под крепежные винты.

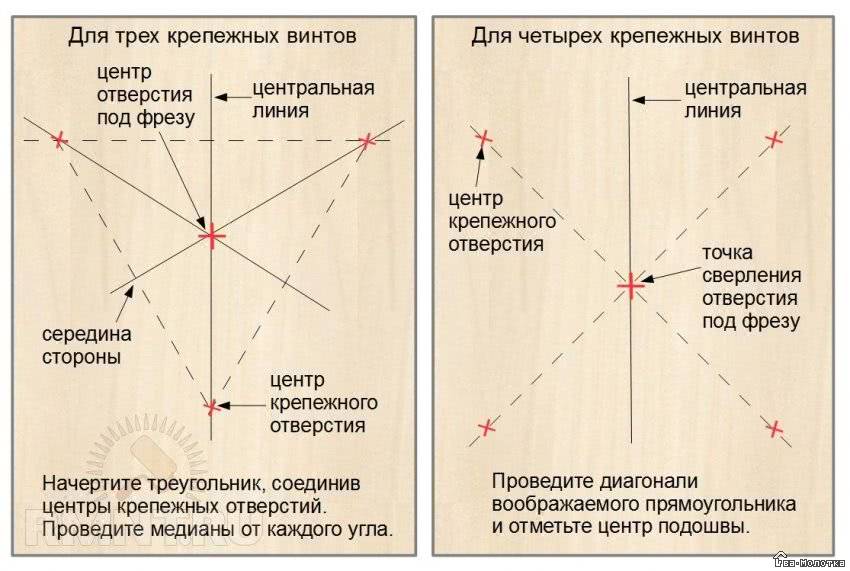

Определите расположение центра для подошвы с равноудаленными винтами.

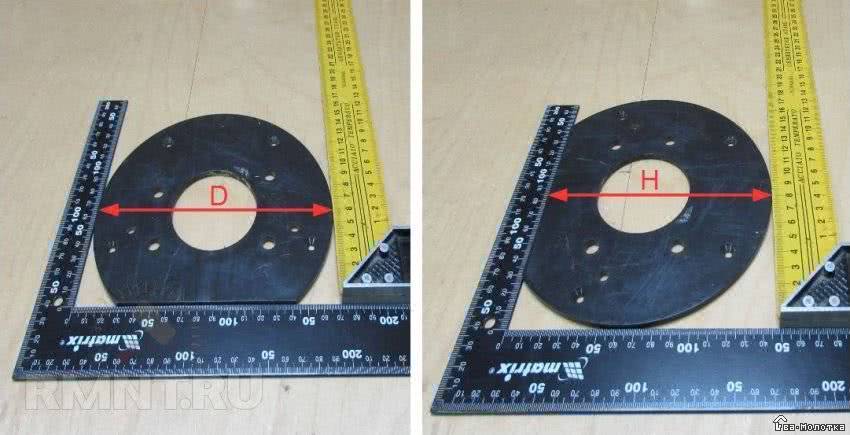

Для основания с несимметрично расположенными винтами замерьте диаметр накладки и расстояние от внешней окружности до среза подошвы.

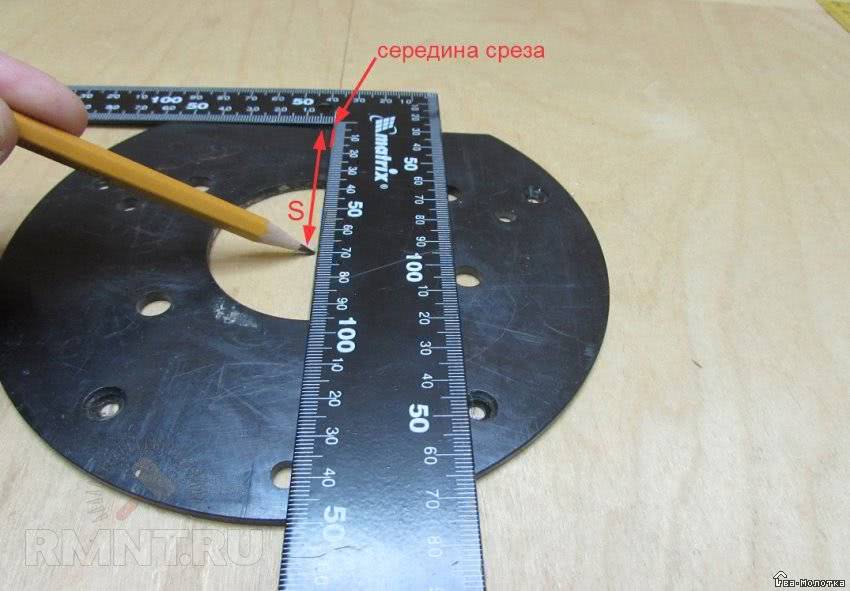

Нанесите карандашом риску на середине скошенной стороны, рассчитайте расстояние от неё до центра:

S = D / 2 – (D – H)

Расположите срез перпендикулярно серединной линии и отметьте центр подошвы.

Разметьте точки расположения монтажных винтов.

Высверлите отверстия крепежные и под фрезу, раззенкуйте углубления. Разметьте в основании и передней стенке упора полукруглые вырезы.

Выпилите изгибы электробзиком. Сделайте вспомогательные частые пропилы перпендикулярно краю детали, чуть-чуть не доводя до линии разметки. Потом ведите пилку немного ближе контурной линии — кусочки будут выпадать, не препятствуя движению полотна. Отшлифуйте вырез обернутой вокруг трубы шкуркой.

Закрепите снизу столешницы соединительные планки.

Склейте все заготовки и скрепите дополнительно шурупами. Подберите винты длиннее штатных на толщину фанеры и установите фрезер снизу плиты.

1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42; 6 — косынка; 7 — основание упора

Закрепите столик на козлах зажимами, зафиксируйте положение упора струбцинами и приступайте к работе.

Сборка фрезерного стола

Начинают со столешницы или крышки:

  • Для обработки материала удобно размещается само полотно.
  • Фанеру, МДФ-панель с пластиком пилим на рабочую поверхность, основу упора и стенку, косынку (4 шт), боковую планку, соединительные планки (4 шт).
  • Собираем сам стол на удобный в работе крепеж. В ход идут саморезы, болты.

Дальше идет монтаж и врезка элементов:

  • Отмеряем от края 20-30 см, ставим направляющую из алюминия или оставляем паз под каретку. Выборка на всю длину.
  • На столешнице готовится выемка для подошвы. Последнюю обводим, вырезаем лобзиком и помним по необходимый паз, чтобы стол и установленный инструмент имели одну плоскость. Выемку под подошву располагаем так, чтобы удобно было работать оператору.
  • Теперь ручным фрезером делаем полукруглый паз под саму подошву, заранее выставив нужный размер. Еще в пазу нужны отверстия, чтобы зафиксировать инструмент.
  • Крепеж желательно скрыть или утопить в столе, для этого делают углубления под зажимные шестигранные болты.
  • Имеем крепления, которые поддаются регулировке плоскости фрезерной платформы.

https://youtube.com/watch?v=6eV6zTMeJqA

Параллельный упор:

  • Берем фанеру, организуем в ней паз. Так же для крепления параллельного упора нужны 3-4 полосы одинакового размера, плюс ребро жесткости для каждой.
  • Проще всего параллельный упор зафиксировать струбцинами.

Если стол на металлическом каркасе, то в нем предусмотрена труба, она необходима как раз для монтажа параллельного упора.

Изготовление верхнего прижима

Своими руками проще всего изготовить одну или несколько прижимных гребенок. Тут используют сухую крепкую древесину. Для большого стационарного стола подойдет гребенка 450х50 мм.

Для ее изготовления понадобится пильный станок, лобзик или ленточная пила. Этим инструментом проходят скосы, достаточно угла в 30 градусов, пропилов в 50 мм. Желательно выполнить скосы с двух сторон прижима.

Затем эти элементы нужно закрепить, высверлив отверстия для монтажа. Готовую «расческу» обязательно шлифуют. Прижимы удобнее всего оснастить резьбовыми фиксаторами. Так, вспомогательный инструмент поддастся быстрой перенастройке. Лучше это сделать на упоре, где заранее будет выточен паз для движения самих гребенок.

https://youtube.com/watch?v=SjYgzMDmCjU

Привод для самодельного фрезерного станка

Для привода важнейшим параметром является мощность. Ручная сборка подразумевает мотор от советской или российской техники, с минимальным параметром в 500 Ватт.

Если удается на самодельный станок выставить привод мощнее, на 1-2 киловатта, то работать просто с любым типом фрезы

Важно, чтобы электродвигатель имел усиленные подшипники. Тогда гарантировано длительное сопротивление большой нагрузке, возникающей на поперечной или продольной оси вращения

Конструкция стола

Самая простая схема фрезерного стола предусматривает наличие трех основных элементов – рабочей поверхности или столешницы, основания станка или станины и дополнительного оборудования – ограничительной планки, регулировочных устройств, устройств безопасности.

Среди схем компоновки устройства, которые можно найти в интернете условно все конструкции можно разделить на три вида:

  • Многофункциональные отдельно стоящие устройства для работы и хранения инструмента.
  • Настольные малогабаритные столики для фрезерования, которые устанавливаются на верстак или рабочий стол.
  • Столы — приставки, которые закрепляются на кронштейны или специальные посадочные места к верстаку или рабочему столу.

И если первые требуют определенного мастерства и навыков для проектирования и сборки, то настольные конструкции и фрезерные приставки можно сделать самостоятельно от разработки чертежа и до практического воплощения.

Основой стола выступает станина – жесткая конструкция, на которой размещается рабочая поверхность фрезерного стола – столешница, имеется крепление для установки инструмента и оснащения для его фиксации и регулировки.

Вся конструкция изготавливается из древесины и древесных пиломатериалов, скрепляется при помощи клея и винтов для сборки мебели. Конструктивно простой стол для фрезера должен быть жесткой и устойчивой конструкцией, чтобы гасить вибрацию и одновременно быть легким, чтобы его можно было свободно переносить с места на место.

Как выбрать практичный вариант

Есть разные способы изготовить самодельный фрезерный стол, но принципы конструкции у большинства моделей совпадают.

Сначала выбирают один из 3 типов фрезерной установки, определяющий габариты и расположение этого оборудования в столярной мастерской:

  • Навесной. Отдельный агрегатный блок, который крепится к пильному станку сбоку на струбцинах. Позволяет использовать рабочую поверхность другого оборудования, легко снимается, убирается своими руками в сторону в случае ненадобности.
  • Переносной. Настольная модификация, которую стремятся сделать с минимально необходимыми размерами станины и фрезерного стола. Эффективный станок в использовании при частых переездах по строительным площадкам.
  • Стационарный. Основной тип стола для налаженного производства, при условии достаточного пространства в помещении. Это уже не просто фрезер, а оборудованное рабочее место.

Материалы для самостоятельного изготовления

Рабочая плоскость стола обеспечивает ровное скольжение заготовки в одной плоскости. С этой задачей хорошо справляются листы ЛДСП, МДФ. Чтобы не было прогиба столешницы под весом фрезера, берут плиту сечением 2,6/ 3,6 см. На боковые части достаточно листа ДСП, толщиной от 1,6 см.

https://youtube.com/watch?v=1CiOU66Sers

Монтажная пластина, на которую прикрепляют массивный фрезер, по определению имеет высокую прочность, жесткость. Из листовых материалов для нее подходят металл, текстолит, фанера твердых пород дерева. Толщина пластины не превышает 0,8 см.

https://youtube.com/watch?v=rF7BVRbK4hE

Несущую опору стола выполняют своими руками из металлического профиля, листового ДСП. Иногда, это просто ножки с элементами жесткости, в других случаях стол включает в себя фронтально расположенные ящики для инструмента, мелкой оснастки, подсобных приспособлений.

Главную часть – фрезер – приобретают промышленного производства.

Дополнительные устройства

Творческое применение в конструкции фрезерного самодельного стола дополнительной оснастки позволяет значительно расширить его функциональность. Добиться плавной регулировки высоты режущей части над пластиной получиться, если сделать своими руками лифт для рабочего органа. С этой целью вертикальная ось узла опирается на винт с мелкой прямоугольной резьбой, проходящий через неподвижную гайку. Вращением маховика на штоке регулируют подачу фрезы. Механизм оборудуют боковыми упорами от искривления, контргайкой удержания в заданном положении при вибрации. При возможности, ставят более сложные лифты – автомобильный домкрат, заднюю бабку от токарного станка.

Еще одно дополнение – стальная линейка по продольной оси направляющих обрабатываемой заготовки. Практично, удобно, позволяет контролировать размер выборки, освобождает руки для других операций.

https://youtube.com/watch?v=3uWV1h4uzUA

Инструмент

Чтобы сделать все детали фрезерного стола своими руками понадобятся:

  • ножовка, электрический лобзик;
  • наждак, шлифовальная машинка;
  • рубанок электрический;
  • дрель;
  • стамеска;
  • отвертка, шуруповерт.

Использование электро — механического инструмента ускоряет работы по изготовлению столешницы, направляющих, косых упоров, но, при необходимости, операции можно выполнять своими руками и ручными приспособлениями.

Зачем нужен стол для фрезера

Ручной фрезер по дереву в основном используется для тонких работ. Во всяком случае именно при помощи этого инструмента можно сделать и рамку для фотографии и обработать кромку столешницы для прикроватного столика. Вот только при работах по дереву с небольшими заготовками приходится все время изворачиваться и ловчить. Первым делом приходится придумывать как закрепить заготовку, как к ней подобраться фрезой и как взять фрезер чтобы он не соскользнул, не изменил направление движения и при это усилие для прижима было равномерным и легким.

Решить эту проблему можно изменив сам принцип работы – не передвигать инструмент над заготовкой, а перемещать саму обрабатываемую деталь над фрезой. И практическим воплощением этой идеи может быть стол под ручной фрезер по дереву.

С практической точки зрения преимуществ у этой идеи несколько:

  • Стол для работы фрезером по дереву обойдется дешевле чем тот, что предлагается на рынке.
  • Работать с жестко зафиксированным фрезером легче, чем держать его на весу.
  • Точность обработки детали повышается многократно, поскольку имеется большая столешница, на которой можно легко передвигать заготовку.
  • При работе с длинными заготовками работать становится удобнее и проще.
  • Появляется возможность точной настройки линии и профиля реза поскольку настройка осуществляется на инструменте, который можно зафиксировать в нужном положении.

Да и материалом для изготовления всей конструкции может служить дерево и фанера, что еще больше удешевляет конструкцию.

Но у этой идеи есть и обратная сторона – фрезерный стол не позволит обрабатывать внутренние поверхности заготовок или работать в закрытом контуре, впрочем, для этого инструмент можно снять со станка и работать им вручную.

Существующие виды

В продаже представлены монтажные плиты, изготовленные из:

  • стали;
  • нержавеющей стали;
  • алюминия;
  • фенола;
  • карбона;
  • других прочных листовых материалов.

Стандартный размер пластин:

  • 220х320 мм;
  • 235х300 мм;
  • 250х350 мм;
  • толщина от 6 мм до 12 мм.

Стандартные сменные кольца для копировальных втулок выпускаются с внутренними диаметрами:

  • 10 мм;
  • 15 мм;
  • 25 мм;
  • 35 мм;
  • 45 мм;
  • 68 мм;
  • кольцо-заглушка.

Под заказ выпускают кольца с дополнительными диаметрами от 6 мм.

Основные производители данного вспомогательного оснащения:

  • BLACK&DECKER.
  • Bosch.
  • DeWalt.
  • Felisatti (Интерскол).
  • Макита.
  • Hitachi.
  • Triton.
  • HAMMER.
  • Kreg.
  • и другие.

Кроме монтажных пластин, выпускаются крепежные блоки в целом. Они способны:

  • опускать и поднимать привод с высокой точностью;
  • регулировать наклон фрез;
  • выполнять другие операции.

Как сделать монтажную пластину

Монтажная пластина обязательно шире диаметра фрезы, если предвидится работа с несколькими режущими насадками. Выгоднее или же бюджетнее сформировать этот элемент из березовой фанеры на 20 мм.

Но практичнее работать на самодельном станке с литым поликарбонатом в качестве монтажной пластины. Суть работы такая:

  • Снимают с электроинструмента подошву, предварительно положив пластину для монтажа «лицом» вверх.
  • Временно соединяют пластину и подошву при помощи двухстороннего скотча.
  • Подбирают сверла под диаметр заводских креплений, засверливают на пластине правильные для крепления отверстия.
  • Дальше соединяют самодельную пластину с фрезером, устанавливают на стол для подгонки.
  • В цангу ставят сверло на 8 мм, опускают двигатель. Нужно сверлом коснуться пластины, отметить центр.
  • Далее по отметке делают отверстие нужного диаметра.

Описание видов

Классификация внутристольных фрезеров в основном исходит из их мощности.

Легкие

В легкую категорию попадают устройства, развивающие усилие не более 0,75 кВт. Подобные машинки справляются с обычным домашним объемом работ. Они весьма экономичны и, конечно же, наиболее компактны. Однако ставить такую технику в профессиональной мастерской — значит, не уважать себя и заодно тратить деньги впустую.

Средние

Подобные модификации для крепления в стол оснащают электродвигателями мощностью 0,75-0,9 кВт. Но нужно понимать, что это весьма расплывчатая категория. К ней могут относиться иногда и более продвинутые аппараты. Потому при покупке всегда надо интересоваться, что именно имеет в виду продавец или менеджер производителя. Иначе велик риск купить чрезмерно мощное устройство.

Характеристики типичных средних фрезеров уже вполне достаточны для рядового потребителя. Они позволяют даже выполнять весьма сложные и трудоемкие работы. Сюда относятся и «художественные» манипуляции с деревом.

Тяжелые

Такой фрезер считается уже скорее элементом профессионального обихода. Типичная мощность – от 0,9 до 1,2 кВт. Иногда она бывает немного больше, но это уже редкость. Тяжелая фрезерующая техника делится на два подкласса – неподвижный и с регулировкой высоты. Второй вариант предоставляет куда больше возможностей, однако при этом стоит дорого; но эта цена вполне оправдана, если планируется вести серьезное производство.

Похожие записи:

Вторая жизнь кран-буксы. ремонт своими руками Default ThumbnailРучка на руль лентяйка своими руками Блокиратор на окна от детей: как установить и заблокировать Трансформаторы 5 способов, как избавиться от мух в доме и на даче Перемотка якоря электродвигателя
