Усилитель на микросхеме tda2003 своими руками

Сборка усилителя на TDA2003

Вся схема собирается на небольшой печатной плате размерами 45 х 55 мм, сделать которую можно методом ЛУТ. Печатная плата полностью готова к печати на лазерном принтере и не требует отзеркаливания. После перевода платы кладём ей в травильный раствор и после травления получаем такой результат, как на фото ниже.

Теперь остаётся лишь стереть слой тонера, просверлить отверстия и залудить дорожки и можно приступать к запаиванию деталей. В первую очередь устанавливаются мелкие детали – резисторы и небольшие конденсаторы, после них всё остальное. Для подключения проводов питания, динамика и источника аудиосигнала удобнее всего использовать винтовые клеммники, как я и сделал. В самую последнюю очередь на микросхему устанавливается радиатор, можно использовать абсолютно любой, подходящий на плату по размерам.

↑ Блок питания на микросхеме регулируемого стабилизатора LM317

показан на рис. 12. Резисторы R1, R2 образуют внешний регулируемый делитель напряжения, с помощью которого устанавливают выходное напряжение стабилизатора: Uвых=1,25(1+R2/R1)+IпотR2, где Iпот=50…100 мкА — собственный потребляемый ток микросхемы. В этой формуле число 1,25 — это опорное напряжение между выходом и управляющим выводом, поддерживаемое стабилизатором в рабочем режиме.

Рис. 12. Блок питания на микросхеме регулируемого стабилизатора LM317

Минимальное значение выходного тока (около 10 мА), необходимое для надежной работы стабилизатора DA1, обеспечивает делитель R1, R2 и цепь R3, HL1.

Конденсатор C7 служит для снижения пульсаций на выходе стабилизатора. Диоды VD5, VD6 — защитные. Первый из них, диод VD5, защищает от большого обратного напряжения со стороны нагрузки, способного вывести микросхему из строя, и возникающего при случайном замыкании входной цепи или отключении источника питания.

Другой защитный диод — VD6, защищает микросхему со стороны заряженного конденсатора С7. Диод разряжает конденсатор С7 при аварийном замыкании выхода или входа стабилизатора.

В блоках питания применены распространенные компоненты. Диоды Шоттки VD1 — VD4 могут быть заменены диодным мостом KBP204, RS204, D2SBA40 (400V/2A), естественно, с корректировкой печатной платы.

Микросхемы стабилизаторов в корпусе ТО-220 установлены на небольших радиаторах высотой 25 мм, нарезанных из алюминиевого профиля общестроительного назначения (швеллера) 10×20×10×2 мм.

Силовой трансформатор Т1 — любой мощностью 10 — 30 Вт, позволяющий получить напряжение на вторичной обмотке 12,5 — 18 В при токе не менее 0,5 А.

Компоненты для блоков питания

БП на ИС 7812:

DA1 — Микросхема КР142ЕН8Б, корпус TO-220 — 1 шт., VD1…VD4 — Диод Шоттки 1N5822 (40V/3A), корпус DO-201 — 4 шт., VD5 — Диод 1N4004 (400V;1A), корпус DO-41 (замена КД243Г) — 1 шт., HL1 — Светодиод Led LG2040 d=3мм зеленый — 1 шт., R1 — Рез.-0,25-2,7 кОм — 1 шт., C1…C4 — Конд.0,01/630V К73-17 — 4 шт., C5 — Конд.4700/25V 1625+105°С — 1 шт., C6, C7 — Конд.0,1µ/63V J К73-17(имп.) — 2 шт., C8 — Конд.22/25V 0511 +105°C — 1 шт., X1, X2 — Клеммник ТВ-12А 2К шаг 5 мм на плату — 2 шт., Печатная плата 70×33 мм — 1 шт.БП на ИС LM317: DA1 — Микросхема LM317BT, корпус TO-220 — 1 шт., VD1…VD4 — Диод Шоттки 1N5822 (40V/3A), корпус DO-201 — 4 шт., VD5, VD6 — Диод 1N4004 (400V;1A), корпус DO-41 (замена КД243Г) — 2 шт., HL1 — Светодиод Led LG2040 d=3мм зеленый — 1 шт., R1 — Рез.-0,25-120 Ом — 1 шт., R2 — Рез.-0,25-1,0 кОм — 1 шт., R3 — Рез.-0,25-2,7 кОм — 1 шт., C1…C4 — Конд.0,01/630V К73-17 — 4 шт., C5 — Конд.4700/25V 1625+105°С — 1 шт., C6, C8 — Конд.0,1µ/63V J К73-17 (имп.) — 2 шт., C7, C9 — Конд.22/25V 0511 +105°C — 2 шт., X1, X2 — Клеммник ТВ-12А 2К шаг 5 мм на плату — 2 шт., Печатная плата 70×33 мм — 1 шт. На рис. 13 приведено размещение элементов блока питания на микросхеме регулируемого стабилизатора на печатной плате. Принят ряд мер, повышающих стабильность работы источника питания. Для снижения влияния тока нагрузки на стабильность выходного напряжения соединения общих выводов выполнены «звездой» в точке отрицательного вывода конденсатора С5. Для этих же целей верхний (по принципиальной схеме рис. 12) вывод резистора R1 отдельной дорожкой соединяется с выходом микросхемы стабилизатора DA1.

Минимизированы длины проводников от входного конденсатора С5 до микросхемы, а также от выхода микросхемы до оксидного конденсатора С9. Непосредственно у выводов микросхемы стабилизатора размещены пленочные конденсаторы С6 и С8.

Рис. 13. Расположение элементов блока питания с LM317 на печатной плате

При изготовлении блоков питания строго выполняйте правила техники безопасности, изложенные, например, в журнале«Радио«, 2015, № 5, с

54 (Осторожно! Электрический ток!)

Для изоляции токоведущих частей, придания внешнего вида концам экранированных кабелей и прочих работ очень удобна термоусадочная трубка. Работа с этим материалом проста. Учтите, что усадка трубки происходит примерно в два раза по диаметру, а перед работой тщательно обезжирьте место расположения трубки. Обычно термоусадочная трубка имеет температуру плавления около 120ºС, поэтому любители часто используют спички, зажигалки. Гораздо профессиональнее выполнить эту операцию с помощью инструмента, например, газового мини-пистолета (рис. 14).

Рис. 14. Газовое устройство для усадки кембрика на основе зажигалки

Схема усилителя TDA2003 с предварительным УМ на JRC4558

Схема усилителя TDA2003: это полный стерео УНЧ, выходная мощность 10 Вт. Также схема усилителя TDA2003 с интегрированным преампом, собранным на чипе JRC4558.

В этой публикации предлагаем вам для повторения очень простой, но в то же время довольно популярный интегральный стереофонический усилитель мощности звука. Собран аппарат на микросхемах TDA2003, с которых можно получить на выходе мощность в пределах 10 Вт при сопротивлении нагрузки 4 Ом. В схеме данного прибора предусмотрен еще предварительный усилитель звука с тремя регуляторами тембра, построенного на чипе JRC4558.

Напряжение питания усилитель TDA2003 использует 12v одной полярности, благодаря этому, устройство можно задействовать в автомобиле как элемент аудиосистемы. Для полного ознакомления с характеристиками усилителя, конкретно самой микросхемы и параметров компонентов для ее обвязки, можно найти в прилагаемом архиве. Ниже представлены принципиальные схемы:

Схема предварительного усилителя на чипе JRC4558 с регулятором тембра на три полосы:

Микросхема JRC4558 установленная в предварительном усилителе, в случае необходимости, может быть заменена на аналогичную — TL072.

Все электронные компоненты усилителя мощности скомпонованы на одной печатной плате, включая сюда элементы регулировки. Исходный материал печатной платы доступен ниже:

Используется стеклотекстолит с односторонней фольгой имеющий размеры 12,6 х 7,1 см.

При сборке усилителя рекомендуется размещать микросхемы TDA2003 на общем теплоотводе, который должен соответствовать площади рассеиваемой мощности. Можно самостоятельно высчитать необходимую площадь радиатора охлаждения, например: если взять для расчета 8см² на один Вт мощности, которую он должен рассеивать. Следовательно, на мощность в 10Вт подойдет радиатор с площадью 160см² на каждую микросхему, но все-таки, чем больше теплоотвод, тем лучше.

Кроме этого, TDA2003 устанавливается на радиатор с использованием теплопроводной пасты, например: КПТ-8 и прокладки, изолирующей ее от радиатора. В отверстие для крепления микросхемы устанавливаются изоляционные втулки, либо нужно приобрести специальные прокладки для этой цели.

Эффективность печатной платы состоит в том, что элементы регулировки размещаются непосредственно на ней. Такой способ построения схемы исключает возможность появления искажений, так как все основные компоненты встроены в плату, без использования соединительных проводов.

Примененные в конструкции потенциометры спаренного типа с номиналом 2 х 20 кОм обладающие линейной характеристикой. По маркировке линейность можно определить так: если это фирменный, то стоит литера «В», если отечественный — литера «А».

Фото усилителя TDA2003 в собранном виде

Принцип работы аппарата при его включении. Кода в цепи питания появляется напряжение, начинает светиться led-индикатор красного свечения, установленный вблизи входного коннектора. Для ограничения тока на светодиоде, в его цепь включен постоянный резистор, имеющий сопротивление 2,2 кОм.

После завершения монтажа и запайке всех компонентов на печатную плату, нужно убрать следы флюса и тщательно ее промыть растворителем. Если устройство было собрано без явных ошибок, с использованием заведомо исправных электронных компонентов, то усилитель начнет нормально работать без всяких дополнительных настроек.

Список необходимых компонентов усилителя, включая сюда предварительный усилитель и блок регулирования тембра.

TDA2003:
2 шт.

JRC4558:
1 шт.

47R:
2 шт.

2R2:
2 шт.

220R:
2 шт.

1R/0,5W:
2 шт.

1K:
4 шт.

10K:
2 шт.

2k7:
4 шт.

100K:
2 шт.

220K:
2 шт.

2k2:
1 шт.

1000mF электролит:
2 шт.

470mF:
2 шт.

100mF:
2 шт.

1mF:
6 шт.

10mF:
1 шт.

0.047mF(473) пленка:
2 шт.

0.1mF (104) пленка:
4 шт.

0.1mF (104) керамика:
1 шт.

0.0047mF (472) пленка:
2 шт.

470mF (471) керамика:
4 шт.

Остальное:

Спаренный переменный резистор 20k + 20k:
4 шт.

Разъем с болтовым зажимом 2 Pin 5 mm под монтаж на плату:
3 шт.

Разъем с болтовым зажимом 3 Pin 2,54 mm под монтаж на плату:
1 шт.

LED – Светодиод 5 mm красный:
1 шт.

Панелька 8 Pin для JRC4558:
1 шт.

Алюминиевый радиатор для TDA2003:
1 шт.

Двойной RCA разъем:
1 шт.

Терминал подключения акустики:
1 шт.

Здесь в архиве находится все необходимое для построения усилителя мощности TDA2003 вместе с предварительным УМ собранным на микросхеме JRC4558. Shema-usilitelya-TDA2003

Предыдущая запись Клеммники Ваго: тонкости использования соединителя Wago

Следующая запись Trident Z Royal: модули памяти с RGB-подсветкой

Схема усилителя

Схема усилителя проста и не содержит никаких дефицитных деталей. VR1 – переменный резистор с одной группой контактов, служит для регулирования громкости звука. Желательно использовать резистор с логарифмической характеристикой для плавности регулировки, но работать будет и обычный линейный.

Светодиод HL1 служит для индикации включения усилителя и загорается сразу при подаче на плату питания. Напряжение питания данной схемы лежит в пределах 8-18 вольт самый оптимальный вариант – 12 вольт, поэтому все электролитические конденсаторы нужно брать на напряжение не ниже 16 вольт, желательно установить больше – 25 вольт.

Микросхема, особенно при работе на большой громкости, ощутимо нагревается, поэтому ей необходим хотя бы небольшой радиатор. Конденсатор С5 подключается последовательно с динамиком и отсекает постоянную составляющую в сигнале, поэтому постоянное напряжение никак не появится на динамике, даже при выходе микросхемы из строя.

Схема подключения

На uln 2003 схема подключения до боли проста и не включает никаких компонентов. Главное, не перепутать вход с выходом и общий вывод, в остальном все и так ясно. Но все же для наглядности стоит повторить схему на примере с шаговым двигателем с питанием от 12 до 24 В. Общий провод от +24В подключается на 9 вывод и к центральному отводу обмоток двигателя, все остальные оп порядку согласно полюсам. Управление двигателем осуществляется по аналогичным линиям, только со входа МС.

При работе в таком режиме вероятность спалить выходной транзистор достаточно большая, потому что короткое замыкание в двигателе никто еще не отменял, точно также, как и клин ротора, из-за чего ток может существенно возрасти. Поэтому в каждую линию управления по выходу можно поставить шунт и обрисовать его схемой защиты от КЗ. Это зависит от конкретной задачи и типа устройства, в котором эта микросхема применяется.

↑ Блок питания на микросхеме регулируемого стабилизатора LM317

показан на рис. 12. Резисторы R1, R2 образуют внешний регулируемый делитель напряжения, с помощью которого устанавливают выходное напряжение стабилизатора: Uвых=1,25(1+R2/R1)+IпотR2, где Iпот=50…100 мкА — собственный потребляемый ток микросхемы. В этой формуле число 1,25 — это опорное напряжение между выходом и управляющим выводом, поддерживаемое стабилизатором в рабочем режиме.

Рис. 12. Блок питания на микросхеме регулируемого стабилизатора LM317

Минимальное значение выходного тока (около 10 мА), необходимое для надежной работы стабилизатора DA1, обеспечивает делитель R1, R2 и цепь R3, HL1.

Конденсатор C7 служит для снижения пульсаций на выходе стабилизатора. Диоды VD5, VD6 — защитные. Первый из них, диод VD5, защищает от большого обратного напряжения со стороны нагрузки, способного вывести микросхему из строя, и возникающего при случайном замыкании входной цепи или отключении источника питания.

Другой защитный диод — VD6, защищает микросхему со стороны заряженного конденсатора С7. Диод разряжает конденсатор С7 при аварийном замыкании выхода или входа стабилизатора.

В блоках питания применены распространенные компоненты. Диоды Шоттки VD1 — VD4 могут быть заменены диодным мостом KBP204, RS204, D2SBA40 (400V/2A), естественно, с корректировкой печатной платы.

Микросхемы стабилизаторов в корпусе ТО-220 установлены на небольших радиаторах высотой 25 мм, нарезанных из алюминиевого профиля общестроительного назначения (швеллера) 10×20×10×2 мм.

Силовой трансформатор Т1 — любой мощностью 10 — 30 Вт, позволяющий получить напряжение на вторичной обмотке 12,5 — 18 В при токе не менее 0,5 А.

Компоненты для блоков питания

БП на ИС 7812:

DA1 — Микросхема КР142ЕН8Б, корпус TO-220 — 1 шт., VD1…VD4 — Диод Шоттки 1N5822 (40V/3A), корпус DO-201 — 4 шт., VD5 — Диод 1N4004 (400V;1A), корпус DO-41 (замена КД243Г) — 1 шт., HL1 — Светодиод Led LG2040 d=3мм зеленый — 1 шт., R1 — Рез.-0,25-2,7 кОм — 1 шт., C1…C4 — Конд.0,01/630V К73-17 — 4 шт., C5 — Конд.4700/25V 1625+105°С — 1 шт., C6, C7 — Конд.0,1µ/63V J К73-17(имп.) — 2 шт., C8 — Конд.22/25V 0511 +105°C — 1 шт., X1, X2 — Клеммник ТВ-12А 2К шаг 5 мм на плату — 2 шт., Печатная плата 70×33 мм — 1 шт.БП на ИС LM317: DA1 — Микросхема LM317BT, корпус TO-220 — 1 шт., VD1…VD4 — Диод Шоттки 1N5822 (40V/3A), корпус DO-201 — 4 шт., VD5, VD6 — Диод 1N4004 (400V;1A), корпус DO-41 (замена КД243Г) — 2 шт., HL1 — Светодиод Led LG2040 d=3мм зеленый — 1 шт., R1 — Рез.-0,25-120 Ом — 1 шт., R2 — Рез.-0,25-1,0 кОм — 1 шт., R3 — Рез.-0,25-2,7 кОм — 1 шт., C1…C4 — Конд.0,01/630V К73-17 — 4 шт., C5 — Конд.4700/25V 1625+105°С — 1 шт., C6, C8 — Конд.0,1µ/63V J К73-17 (имп.) — 2 шт., C7, C9 — Конд.22/25V 0511 +105°C — 2 шт., X1, X2 — Клеммник ТВ-12А 2К шаг 5 мм на плату — 2 шт., Печатная плата 70×33 мм — 1 шт. На рис. 13 приведено размещение элементов блока питания на микросхеме регулируемого стабилизатора на печатной плате. Принят ряд мер, повышающих стабильность работы источника питания. Для снижения влияния тока нагрузки на стабильность выходного напряжения соединения общих выводов выполнены «звездой» в точке отрицательного вывода конденсатора С5. Для этих же целей верхний (по принципиальной схеме рис. 12) вывод резистора R1 отдельной дорожкой соединяется с выходом микросхемы стабилизатора DA1.

Минимизированы длины проводников от входного конденсатора С5 до микросхемы, а также от выхода микросхемы до оксидного конденсатора С9. Непосредственно у выводов микросхемы стабилизатора размещены пленочные конденсаторы С6 и С8.

Рис. 13. Расположение элементов блока питания с LM317 на печатной плате

При изготовлении блоков питания строго выполняйте правила техники безопасности, изложенные, например, в журнале«Радио«, 2015, № 5, с

54 (Осторожно! Электрический ток!)

Для изоляции токоведущих частей, придания внешнего вида концам экранированных кабелей и прочих работ очень удобна термоусадочная трубка. Работа с этим материалом проста. Учтите, что усадка трубки происходит примерно в два раза по диаметру, а перед работой тщательно обезжирьте место расположения трубки. Обычно термоусадочная трубка имеет температуру плавления около 120ºС, поэтому любители часто используют спички, зажигалки. Гораздо профессиональнее выполнить эту операцию с помощью инструмента, например, газового мини-пистолета (рис. 14).

Рис. 14. Газовое устройство для усадки кембрика на основе зажигалки

Маленькая хитрость микросхемы TDA2003 (К174УН14)

Во многих устройствах применяется микросхема УМЗЧ TDA2003 (К174ун14), обычно это только устройства, питаемые от осветительной или автомобильной сети. Применение интегральной микросхемы TDA2003 (К174ун14) в портативной технике ограничено её большим током покоя.

Причем, большая часть тока покоя расходуется не на саму микросхему, а на нагрев постоянных резисторов в цепи отрицательной обратной связи по переменному току, поскольку эти резисторы, образуя суммарное сопротивление около 20 Ом (по типовой схеме) находится под постоянным напряжением выхода микросхемы, равным половине напряжения источника питания.

В результате при напряжении питания 9 вольт получается лишний ток 0,023 Ампера. Кардинально решить проблему можно, если разрезать по постоянному току отрицательную обратную связь от выхода, так как это показано на рисунке. При этом работа микросхемы никак не нарушится, а ток покоя значительно снижается.

Корпуса микросхем LM383 (TDA2003)

Т0220 с пятью выводами. Обе ИС специально разработаны для автомобильной звуковой аппаратуры, где при нормальном рабочем напряжении 14,4 Вольт они имеют выходную мощность 5,5 Ватт на нагрузке 4 Ом или 8,6 Вт на нагрузке 2 Ом. ИС LM383 может отдавать в нагрузку ток до 3,5 А, обе ИС имеют функцию ограничения тока нагрузки и термозащиту выходного каскада.

Интегральная схема LM383 (или TDA2003) проста в применении. На рисунке показана практическая схема (с цепочкой, увеличивающей высокочастотную стабильность), предназначенная для простого звукового автомобильного усилителя мощностью 5.5 Ватт. В этой схеме усиление определяется отношением резисторов цепочки отрицательной обратной связи 220 Ом/2,2 Ом и составляет 100;

ИС работает в не инвертирующем режиме, входной сигнал подастся на вывод 1 через электролитический конденсатор емкостью 10 мкФ. На рисунке представлена схема усилителя для автомобиля, в которой для получения выходной мощности 16 Вт используется пара ИС LM383 или унч на TDA2003. Подстроенный резистор RV1 необходим в этой схеме для регулировки баланса выходных напряжений покоя обеих ИС и тем самым обеспечивает минимальный ток покоя схемы.

16-ваттный мостовой усилитель на ИС LM383 (TDA2003) для автомобиля.

TDA2003 является монофоническим усилителем мощности низкой частоты (отечественный аналог К174УН14). Микросхема развивает мощность 10Вт при сопротивлении нагрузки 2Ом. Усилитель обладает широким диапазоном воспроизводимых частот от 30Гц до 30КГц. Маломощный усилитель не оснащен защитой от переполюсовки, обязательно при подключении к источнику питания стоит соблюдать полярность.

TDA2003 устанавливается на теплоотвод (радиатор) площадью не менее 100кв². Ток покоя микросхемы составляет 44мА. Напряжение питания от 8В до 18В. На вход микросхемы не рекомендуется подавать сигнал с амплитудой более 1Вольт.

Усилитель мощности звуковой частоты превосходно работает с любыми предварительными усилителями, которые соответствуют всеми техническими параметрами микросхемы. Усилитель широко применяется в зарубежных автомагнитолах, а также в портативной бытовой технике, телевизорах, видеомагнитофонах и т.д.

Маленькая хитрость микросхемы TDA2003 (К174УН14)

Во многих устройствах применяется микросхема УМЗЧ TDA2003 (К174ун14), обычно это только устройства, питаемые от осветительной или автомобильной сети. Применение интегральной микросхемы TDA2003 (К174ун14) в портативной технике ограничено её большим током покоя.

Причем, большая часть тока покоя расходуется не на саму микросхему, а на нагрев постоянных резисторов в цепи отрицательной обратной связи по переменному току, поскольку эти резисторы, образуя суммарное сопротивление около 20 Ом (по типовой схеме) находится под постоянным напряжением выхода микросхемы, равным половине напряжения источника питания.

В результате при напряжении питания 9 вольт получается лишний ток 0,023 Ампера. Кардинально решить проблему можно, если разрезать по постоянному току отрицательную обратную связь от выхода, так как это показано на рисунке. При этом работа микросхемы никак не нарушится, а ток покоя значительно снижается.

Как проверить микросхему?

Обычно на руках у радиолюбителя всяческие микросхемы появляются из других устройств, которые были разобраны очень давно, и уже нет никакой информации о состоянии его компонентов, поэтому вопрос, как проверить uln 2003a вполне актуален. А сделать это можно достаточно просто:

Прозвонить мультиметром. С его помощью можно выяснить пробит ли диод или сам транзистор. Если что-то пробито (звонится на КЗ или около), то в любом случае эта ячейка неисправна. Базу прозвонить таким способом не удастся, потому что на входе имеется резистор сопротивлением 2,7 кОм. Лучше попробовать включить открыть транзистор, подав на вход напряжение величиной не более 3,85 В.

↑ Блок питания на интегральном стабилизаторе с фиксированным выходным напряжением

выполнен на микросхеме К142ЕН8Б (12 В±3%), можно также поставить К142ЕН8Д (12 В±4%) или зарубежную LM7812. Принципиальная схема показана на рис. 10. Микросхема DA1 стабилизатора напряжения может быть установлена без радиатора, но опыт подсказывает, что лучше установить их на небольшие радиаторы (ТО-220 micro-Uheatsink).

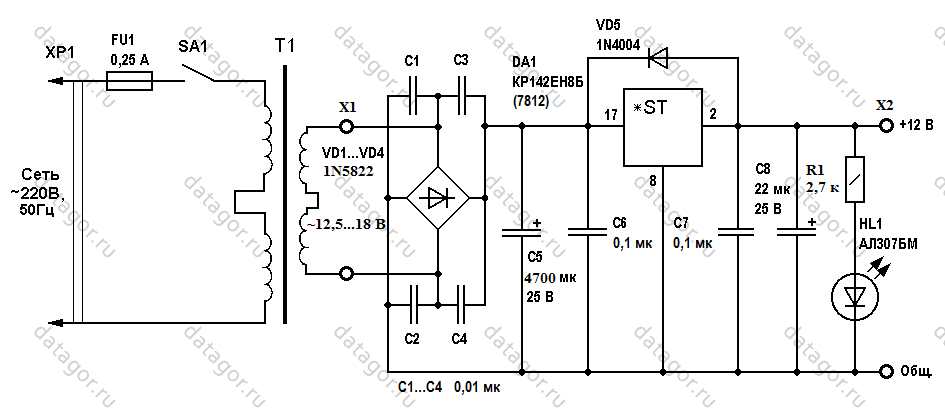

Рис.10. Принципиальная схема блока питания: С1…С4 типа К73-17 на рабочее напряжение 630 В; С6, С7 типа К73-17 на рабочее напряжение 63 или 250 В

Конденсаторы С1 — С4 шунтируют диоды VD1 — VD4 моста, что позволяет подавлять импульсные высокочастотные помехи, как генерируемые диодами моста, так и проникающие из бытовой сети (~220 В, 50 Гц) через понижающий трансформатор Т1.

Конденсаторы С5 и С6 используются для дополнительной фильтрации выходного напряжения, что обеспечивает стабильную работу микросхемы DA1.

Светодиод HL1 индицирует наличие выходного напряжения. Цепочка R1, HL1 позволяет разрядить электролитические конденсаторы блока питания при отсутствии нагрузки.

Детали блока питания размещены на печатной плате, рис. 11.

Рис. 11. Возможный вариант печатной платы блока питания

↑ Усилитель для наушников на микросхеме BA5415A

Микросхема BA5415A попала в список рекомендуемых для использования в усилителе для наушников волей случая. Наш местный поэт и бард Сергей Алексеевич Круговых, окрыленный очередной поездкой в Друкшяй, занимался увековечиванием своих произведений на персональном компьютере, пожаловался мне на отсутствие гнезда для наушников в его компьютерных активных акустических системах.

Кто не в курсе, Друкшяй — живописное место в Белоруссии, куда каждый год, начиная с августа 1967, собираются команды из Таллинна, Риги, Шауляя, Минска, Москвы, Великого Новгорода и других городов. Эти веселые и доброжелательные люди приезжают встретиться и отдохнуть. Традиционным является песенный конкурс «Друкшяйские Зори».

Чтобы не вспугнуть озарение поэта, я немедленно приступил к улучшению его рабочего места: приобрел телефонное гнездо, нашел с десяток резисторов (для подбора в качестве токоограничивающих на выходе усилителя) и подарил ему свои вторые наушники ТДС-5. Результаты модернизации превзошли все ожидания — звук в наушниках оказался на редкость замечательным, поэтому я зарисовал схему в свой блокнот (рис. 4).

Рис. 4. Принципиальная схема стереофонического усилителя для наушников на микросхеме BA5415A

Характеристики усилителя на микросхеме ВА5415А фирмы Rohm:

Выходная мощность: 3 Вт (4 Ом) Чувствительность: 100…150 мВ Входное сопротивление: 47 кОм Диапазон воспроизводимых частот: 20…20000 Гц Сопротивление нагрузки: 3…250 Ом Коэффициент нелинейных искажений: 0,06% Соотношение сигнал/шум: 86 дБ (А) Ток покоя: 30 мА

На входе установлен регулятор громкости — сдвоенный переменный резистор сопротивлением 47 кОм. Коэффициент усиления микросхемы с отрицательной обратной связью может быть выставлен в диапазоне 33…45 дБ изменением резистора R2 (R3) в цепи обратной связи:

Ku=20lg[1+44/(R2(R3))], где R2 (R3) — сопротивление внешнего резистора, кОм.

Позднее, в Интернете я нашел информацию, что микросхема BA5415A (High — output dual power amplifier) применяется в усилителе для наушников ERGO AMP 1 швейцарской компании Precide с внешним источником питания 15…18 В/0,5 А, регулятором громкости 22 кОм, рис. 5. Внешний адаптер содержит силовой трансформатор, а диодный мост и стабилизированный источник питания (микросхема 7812, конденсаторы 5×1000 мкФх25 В = 5000 мкФ) размещены на печатной плате усилителя. Размеры корпуса 20×7х18 см, вес 1,1 кг.

Рис. 5. Внешний вид усилителя для наушников ERGO AMP 1 со снятой крышкой

Усилитель не содержит дефицитных комплектующих, их можно приобрести в магазинах радиотоваров.

Элементная база усилителя для наушников на BA5415A

DA1 — Микросхема BA5415A — 1 шт., R1, R2 — Рез.-0,25-33 кОм — 2 шт., R3…R6 — Рез.-0,25-1,0 кОм — 4 шт., R7, R8 — Рез.-0,5-1,5 Ом — 2 шт., C1, C2 — Конд.10/25V 0511 +105°C — 2 шт., C3…C6 — Конд.100/25V 0812 +105°C — 4 шт., C7, C8 — Конденсатор металлоплёночный К73-17 имп, 0,1 мкФ, 63 В, 10%, POLYESTER BOXED, B32529C0104K000 — 2 шт., C9, C11, C12 — Конд.1000/25V 1021+105°C — 3 шт., C10 — Конд.220/25V 0812 105°C — 1 шт., Вилка 3к. на плату PLS-3 2,54 — 1 шт., Джампер JP-2 для штыревых линеек и соединителей, шаг 2,54 мм — 1 шт., Печатная плата 75×50 мм — 1 шт.

Печатная плата для усилителя (рис. 6) спроектирована на основе Data Sheet микросхемы BA5415A.

Рис. 6. Размещение элементов на печатной плате

Микросхема стереофонического усилителя BA5415A установлена на небольшой пластине — теплоотводе (рис. 7).

Рис. 7. Радиатор микросхемы BA5415A. Материал: дюралюминий толщиной 3…6 мм
