Лобзиковые станки своими руками, описание чертежей станков

Основные характеристики лобзика

Помните, что любой вариант должен соблюдать установленные параметры:

Оптимальный размер рабочей поверхности или стола должен находиться в пределах между 30 и 40 сантиметров. Меньший размер не удобен для обработки деталей, больший – представляет промышленные образцы;
Мощность привода приравнивается к 150 Ватам. Эта самая реальная величина, способная принадлежать сооружению, сделанному в домашних условиях;
Усилие вращения, которым наделяется пила, передается при помощи специального механизма. У него сложное название – кривошипно-шатунный механизм. Его основная задача изменить вращение на специальное возвратно-поступательное движение;
У пилки есть определенный лимит колебаний в одну минуту. Этот показатель должен находиться между 800 и одной тысячей движений в минуту;
Пилки для лобзикового станка имеют ряд особенностей. У пилки также есть лимит движений по вертикали – он не должен превышать пяти сантиметров;
У большинства моделей есть функция контроля скорости, это позволяет выполнять работы более качественно и приспосабливаться под разные технические качества материала, с которым происходит взаимодействие;
У лобзика есть лимит по параметрам материала, с которым осуществляется работа. Так ручной лобзик должен работать с пластиком и деревом, чьи параметры не превышают десяти сантиметров в толщину, а длина изделия не является больше показателя в тридцать пять сантиметров;
Для каждого материала (будь то пластмасса или древесина) используется своя пила. Ширина пилы в среднем может варьироваться в диапазоне от двух до десяти миллиметром;
Плавность работы обеспечивает механизм натяжения.

Обратите внимание!

Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)
Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих
Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Изучая все особенности лобзиков, помните, что есть исключения из правил. Это промышленные образцы и варианты, предназначенные для фигурной работы малого размера. Чаще всего их первое отличие в высокой стоимости.

Техника безопасности

Работа с лобзиком требует определенных знаний и умений, поэтому техника безопасности — это очень важно

Нельзя искусственно останавливать лобзик, если его работа не завершилась. Такие остановки приведут к быстрой поломке механизма и последующему выходу из строя самодельного станка.
Материал, который используется для работы, должен быть хорошего качества. Ни в коем случае не стоит использовать вместо фанеры, ДСП и других подходящих материалов пластик. При контакте с пластиком механизм лобзика быстро испортится. К тому же пластик часто выделяет токсичные вещества.
Работать за лобзиковым станком желательно в хорошо освещенном месте. Свет должен падать слева (для правшей) или справа (для левшей). Лобзиковый станок необходимо надежно закрепить на большом столе. Во время работы можно регулировать скорость и мощность механизма. У самодельных станков это делается вручную, а у станков промышленного производства часто имеется функция автоматической настройки.
Материал для выпиливания должен быть полностью сухим

Это особенно важно в том случае, если лобзик электрический: контакт влаги с механизмом может привести к поражению электрическим током. Если лобзик механический, то тоже нужно использовать сухой материал, потому что контакт механизма с влагой приведет к быстрой порче станка, к коррозии его металлических элементов

Не следует использовать для выпиливания материал, пораженный грибками, так как при работе с ним грибок может выделять в воздух токсичные споры.
Перед тем как начинать работу с лобзиковым станком, необходимо изучить основной принцип его работы и почитать про технику безопасности при работе с этим инструментом.

Работа на самодельном лобзиковом станке может стать прекрасным хобби. Однако для этого необходимо правильно сконструировать станок и в совершенстве освоить работу на нем. Лобзик привлекает многих домашних умельцев простотой пользования и разнообразием материалов для выпиливания. Самодельный станок такого плана — идеальный вариант для тех, кому хочется порадовать родных и близких оригинальными поделками. Лобзик довольно просто устроен, но с его помощью можно делать самые разные вещи.

Классификация устройств

Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

С нижним суппортом.
Двухсуппортные.
На подвеске.
С градусной шкалой и упором.
Универсальные.

Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.

Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.

Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.

Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе. На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку. Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.

Лобзиковый станок из электролобзика

Далеко не у каждого возникает потребность в регулярном проведении декоративных фигурных распилов. Зачастую, для решения подобных задач, домашним мастерам хватает обычного ручного электрического лобзика. Не каждый захочет приобретать громоздкий и довольно дорогостоящий аппарат для единовременного использования и дальнейшего сбора пыли. Все же, в быту, порой появляется работенка, требующая максимально точного и аккуратного распила. В таком случае, можно собрать достаточно простой станок из электролобзика своими руками, используя минимальный набор материалов и немного фантазии.

На сегодняшний день, в сети представлено множество разнообразных вариантов исполнения настольного лобзика, разной степени сложности и эффективности. Пересмотрев десятки изделий, мы остановились на самой интересной и одновременно простой сборке, отвечающей главным требованиям к качеству распила. Собрать подобный лобзиковый станок из ручного электролобзика своими руками, сможет даже новичок, имеющий в распоряжении необходимый инструмент. Для сборки потребуется:

Лист ДСП (3 шт): 600x400x20 (длина, ширина, высота)
Пружина
Профильная труба (1.5 м): 30x30x2 (длина, ширина, толщина)
Электролобзик
Плоские шайбы (4 шт)
Болты для шайб и соединений
Саморезы для сборки столешницы

Приведенные выше значения указаны с запасом. При сборке станка, руководствуйтесь своими предпочтениями и логикой.Требуемые инструменты:

Пила
Сварочный аппарат
Болгарка с диском по металлу
Шуруповерт

Собрав весь необходимый арсенал, можно смело приступать к действию. 1.Первым делом следует собрать основу будущего станка. Для этого Берем 3 заготовленных листа ДСП или другого, достаточно толстого древесного материала и делаем из них конструкцию, похожую на букву “п”. Фиксируем по краям саморезами. Для большей надежности и устойчивости, можно сделать заднюю стенку.

2. По центру поверхности собранной столешницы намечаем будущие отверстия для пилки и нескольких креплений для лобзика. Для этого снимаем с электролобзика подошву, прикладываем её противоположной (не плоской) стороной к будущему месту крепления и делаем несколько точек через пазы подошвы. На данном этапе необходимо соблюдать точность, так как, устанавливаемый снизу лобзик должен иметь максимально точное, перпендикулярное расположение боковым граням стола, во избежание перекоса пилки при дальнейшей работе. Отмеченные точки, просверливаем сверлом на 3-4 мм, а центральную (для пилки) на 10 мм. Как на нижеприведенных фото.

4. Перед установкой собранной конструкции натяжителя к поверхности столешницы, обязательно убедитесь, что конец стрелы располагается прямо над отверстием, просверленным под пилку. Если верхнее крепление будет сильно уходить в сторону, пилка будет часто рваться, осложняя процесс выпиливания. Когда будет выверено идеальное расположение натяжителя, крепим конструкцию к столешнице болтами.

5. Поскольку электролобзик не приспособлен к работе с тонкими пилками, изготавливаем для него простой крепеж-переходник. Для этого берем старое пильное полотно, стачиваем болгаркой зубья, обрезаем по длине до 3-4 см и привариваем к концу обычную гайку, в которую и будет зажиматься станочная пилка при помощи второй гайки и болта.

При изготовлении подобного переходника, обратите особое внимание на его длину. Если она будет слишком большой, гайка будет биться о дно столешницы, что может привести к поломке инструмента

6. Когда пилка зажата в обоих креплениях, остается только произвести её натяжение и приступать к работе. Реализация подобной функцию проста. Крепим пружину к задней части подвижного рычага при помощи болта и гайки, а противоположную часть фиксируем к столешнице на необходимую длину. Определить натяжение очень легко. Для этого достаточно провести по пилке пальцем, как по гитарной струне. Высокое звучание будет означать, что устройство пригодно к работе.

На данносм этапе, сборка элементарного устройства считается завершенной. Чтобы более доходчиво понять, как из лобзика сделать станок, рекомендуем посмотреть следующий видеоролик.

Выбираем материал

Для изготовления различных предметов используется различная фанера, при этом варьируется как толщина, так и качество материала. Лицевая сторона должна быть чистой, лишенной повреждений и сучков. Если слои фанерного листа расклеиваются, то такой материал желательно не покупать.

Разрезать большие листы следует острой мелкозубой ножовкой во избежание нарушений в структуре. Обрезки выбрасывать не стоит, поскольку они в дальнейшем могут пригодиться в изготовлении небольших деталей.

Всегда можно найти применение низкокачественному материалу, использовав его для изготовления второстепенных деталей (к примеру, задних стенок или внутренних полок).

Для того чтобы изготовить круглые цилиндрические изделия, следует использовать тонкую эластичную фанеру, которая имеет не больше трех слоев. Если слои легко разделяются — желательно один из них снять. На фото — тонкая, гнущаяся фанера.

Используя тонкие и мягкие листы, вы можете ускорить работу, выпиливая одновременно от двух до трех одинаковых деталей. Для этого следует наложить листы один на другой, скрепив их мелкими гвоздиками. При выпиливании нескольких слоев пилочки следует держать строго перпендикулярно фанерному листу.

Как сделать лобзиковый станок своими руками

При разработке чертежа самодельного лобзикового станка общее число элементов нужно свести к минимальному количеству. Вполне хватит пилы с закрепленной качалкой, электрического двигателя и станины. При желании подойдет мотор от любой электромашины. Намного больше повезло людям, которые являются обладателями электролобзика ручного типа. Из фанерного листа необходимо изготовить специальную подставку и закрепить на ней электролобзик. Чтобы закрепить его, стоит сделать отверстия в основе электролобзика. Таким образом, наиболее простой электролобзиковый станок можно считать готовым.

Далее, стоит поговорить о более функциональных и сложных моделях аппаратов, которые можно сделать своими руками. Самодельная станина делается из листа фанеры толщиной 12 миллиметров, текстолита или пластика. Такая станина представляет собой рабочую поверхность, основание станка и специальный короб для расположения различных механизмов и электрического двигателя.

С обратной стороны необходимо расположить эксцентрик с качалкой, которые нужно соединить пластиной из металла с подшипниками и втулками. Эта вся конструкция обязательно закрепляется на винтах. Чтобы установить промежуточный вал, необходимо найти несколько подшипников. Специальный шкив из металла на вал насаживается довольно плотно, а винтовой соединитель надежно закрепляется. Подобным образом нужно изготовить и самодельный эксцентрик для аппарата.

Для того чтобы менять частоту движения качалки, на установленном фланце необходимо сделать несколько сквозных отверстий и нарезать в них резьбу. Они должны быть удалены от центральной оси на разное расстояние. Изменяя место вкручивания винта, можно регулировать амплитуду перемещения качалки, которая представляет собой несколько деревянных коромысел, закрепленных к стойке шарнирами. Окончания коромысел имеют сквозные пропилы, в которые вставлены винты для натяжения. На другие концы прикрепляется пилка, движущаяся при помощи шарниров из металла. Для закрепления пилку устанавливают в специальный паз рабочей поверхности.

Крепежное приспособление пилки можно считать наиболее важным

При сборке электролобзикового станка своими руками этой части стоит уделить большое внимание. Пластины, вставленные в коромысла, несут огромную нагрузку при работе, именно поэтому их нужно качественно укрепить и стянуть крепежными материалами. Две серьги креплений не нужно сильно сжимать при помощи винтов, что позволит перемещаться шарнирам оси

Две серьги креплений не нужно сильно сжимать при помощи винтов, что позволит перемещаться шарнирам оси.

Механизм стойки качалки лучше всего изготовить из цельного материала. На одной стороне необходимо сделать паз под коромысло, а на другом нужно вырезать прямоугольный проем для второго коромысла. Для того чтобы было проще сделать отверстия, стоит сложить стойку из нескольких частей.

https://youtube.com/watch?v=bpRYgtnJzcg

Самодельный лобзик из ручного инструмента

Не у всех имеется стационарный лобзик, т.к. этот прибор больше предназначен для художественного разрезания, чем для обычного распила. Поэтому стационарный лобзик можно сделать своими руками, если имеется электролобзик. Для этого потребуются следующие материалы:

электролобзик;
лист ДСП (3 шт), можно взять любую деревянную плиту (размер должен превышать размер лобзика примерно в 2 раза);
саморезы для сборки деревянной плиты;
пружина;
труба, которая будет использоваться в качестве рукоятки;
плоские шайбы (4 шт);
болты для шайб и соединений;
шуруповерт;
дрель.

После того, как все материалы есть в наличие, можно начинать собирать стационарный лобзик. Ниже представлена пошаговая инструкция:

Деревянные плиты необходимо соединить в форме буквы «П» при помощи саморезов.
Снять подошву электролобзика, поместить ее в центре и сделать разметки будущих отверстий для крепежа лобзика.
После того, как проделаны отверстия для крепежа лобзика, необходимо сделать еще одно более широкое отверстие для пилки.
С обратной стороны (т.е. под деревянными плитами в форме буквы «П») прикрепить лобзик при помощи болтов.
Затем необходимо собрать рукоятку при помощи трубы, плоских шайб и болтов. Такую рукоятку еще называют «стойка со стрелой».
Чтобы пилка держалась, необходимо собрать крепеж на рукоятке при помощи шайб, болтов.
Стойку со стрелой необходимо прикрепить к пружине. Она должна быть натянута так, чтобы было высокое звучание (как на гитаре).
Настольный лобзик собран и готов к выполнению работ.

Самостоятельная сборка инструмента — это отличный вариант для тех, кто не хочет тратить деньги на покупку нового инструмента, если в дальнейшем он ему больше не понадобится.

Устройство и характеристики стандартного станка

Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.

Конструкция состоит из следующих деталей:

Пилки.
Кривошипно-шатунного узла.
Привода.
Устройства для натяжения пилки.
Рабочего стола или станины.
Дополнительно могут присутствовать вспомогательные механизмы.

Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.

Средние характеристики заводских станков:

Размера стола колеблется в пределах от 30 до 40 см. Это оптимальный размер.
Привод имеет мощность около 150 Вт. Это достижимая величина для самодельного устройства.
Вращательное движение в возвратно-поступательное преобразует кривошипно-шатунный механизм. Дальше усилие передаётся на пилу.
Пилка имеет частоту колебания от 800 до 1 тыс. в минуту. По вертикали амплитуда движения обычно не превышает 5 см. В некоторых моделях присутствует регулировка скорости движения, что позволяет подстроиться под свойства материала.
Ручной ленточный лобзик позволяет работать с пластиком и древесиной не более 10 см в толщину. Длина деталей не должна превышать 35 см.
Существует много видов пил, которые меняют в зависимости от обрабатываемого материала. Ширина пилки колеблется от 2 до 10 мм.
Равномерную работу пилке обеспечивает её механизм натяжения. Он состоит из винтовых или рессорных пружин.

https://youtube.com/watch?v=O2vgkbqlPcA

В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.

Электролобзик из швейной машинки своими руками

Из подручных средств, найденных у себя в гараже или приобретенных на металлоприемке, можно изготовить много полезных вещей и приспособлений для мастерской.

Например, в дело может пойти бабушкина швейная машинка, доставшаяся в наследство. Это отличный вариант для каких-нибудь самоделок.

Ну а поскольку речь в данной статье идет про станки, то и будем делать электролобзик, а точнее — настольный лобзиковый станок.

От самой швейной машинки потребуется только металлический корпус и заводской кривошипно-шатунный узел.

Остальные запчасти нам не понадобятся, но их можно приберечь для изготовления каких-либо других самодельных приспособлений.

Основные материалы, которые потребуются для изготовления лобзикового станка из швейной машинки:

металлическая полоса;
профильная труба (или уголок);
листовой металл;
подшипники;
стальной круглый пруток;
электродвигатель;
крепеж — болты с гайками.

Шаг первый: изготовление станины.

Чтобы сделать раму, можно использовать разные подручные материалы — в принципе, для этого подойдет любой металлолом, который имеется в наличии.

В данном случае для изготовления станины лобзика из швейной машинки мастер использует отрезки прямоугольной профильной трубы и металлической полосы. Собираем станину. Фиксируем все элементы с помощью сварки.

Далее к станине нужно прикрепить электродвигатель и корпус швейной машинки. Соединяем их между собой с помощью ремня.

Шаг второй: изготовление держателя для пилки лобзика.

На следующем этапе займемся изготовлением еще одной важной детали — держателя для пилки. Сделать его очень просто

Потребуется стальной кругляк и болты. Отрезаем заготовку нужной длины. С одной из сторон сверлим в ней отверстие, с другой — вырезаем паз.

В том месте, где находится паз, необходимо просверлить по бокам отверстия и нарезать в них резьбу. Вкручиваем пару болтов, которые будут фиксировать хвостовую часть пилки.

После этого по центру кругляка надо просверлить еще одно отверстие, и также нарезаем в нем резьбу. В него вкручиваем болт, который будет фиксировать сам держатель на штоке швейной машины, который ходит вверх вниз.

Шаг третий: изготовление рабочего стола.

В идеале использовать листовой металл. Но поскольку материал этот не самый ходовой в домашнем хозяйстве, и у многих мастеров попросту может не быть его в наличии, то можно использовать что-нибудь другое — например, ЛДСП.

В данном случае мы остановимся на листовом металле. Вырезаем заготовку нужного размера.

Делаем разметку, и сверлим рядом друг с другом два отверстия. Обрабатываем напильником по металлу, чтобы получился паз для пилки. Крепим рабочий стол к верхней части рамы лобзикового станка.

Шаг четвертый: изготовление блока подшипников для пилки

Cоветуем: Настенный органайзер для наждачки из ПВХ-труб и мебельного щита

Чтобы пилка электролобзика не гуляла в разные стороны в процессе распиловки заготовок, необходимо изготовить блок подшипников.

Отрезаем кусок металлической полосы. Привариваем к ней «уши» с отверстиями, устанавливаем болт с подшипником, и обвариваем. Потом привариваем еще два болта. Надеваем на них подшипники, и фиксируем гайками.

Блок подшипников состоит из одного упорного подшипника и двух прижимных (они находятся по бокам пилки).

Блок подшипников необходимо будет закрепить на конце Г-образной стойки, сваренной из двух отрезков профтрубы. А саму стойку привариваем к рабочему столу.

Шаг пятый: установка лобзикового станка

На последнем этапе останется только покрасить собранную конструкцию, и установить ее на верстаке или другом подходящем месте. Для крепления рамы мастер использует болты с гайками.

Подробно о том, как изготовить самодельный лобзиковый станок из швейной машинки, вы можете посмотреть на видео ниже.

Учитывая, что автор использовал детали, которые были у него под рукой, то конструкция получилась бюджетной — отличный эконом-вариант для домашней мастерской или гаража.

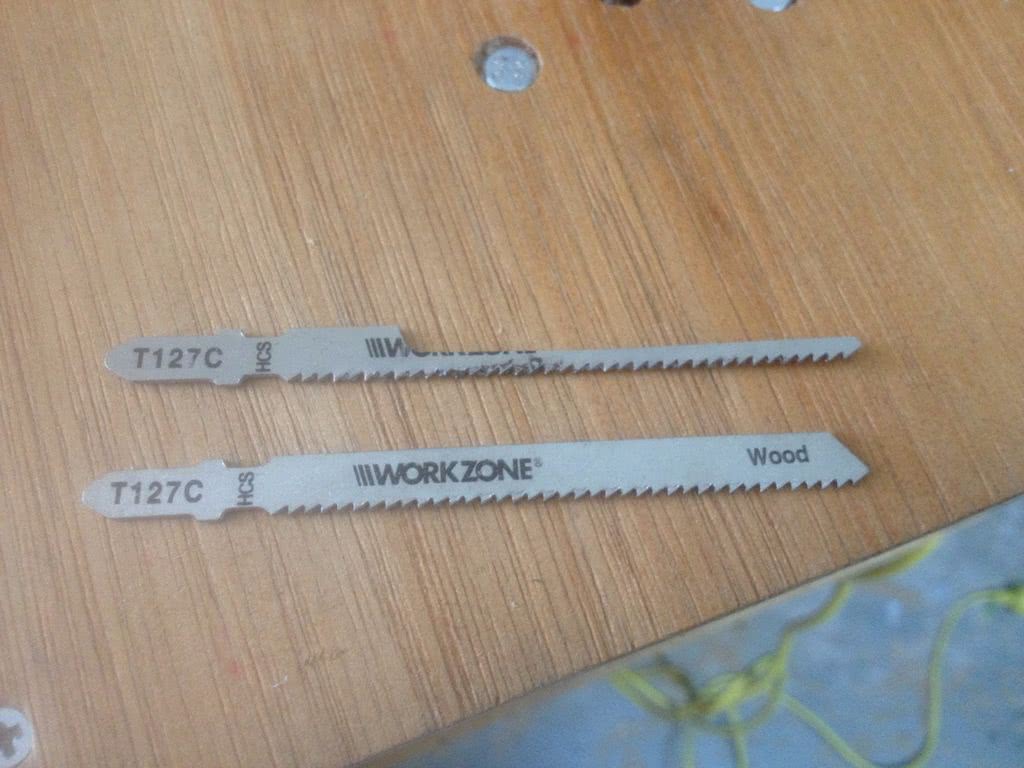

Шаг 6: Уменьшаем ширину полотна

Полотно меньшей ширины даст вам возможность прорезать тонкие изгибы и облегчит вырезание скругленных углов.

Выдвиньте пилку до максимума, не забудьте выключить лобзик из сети.

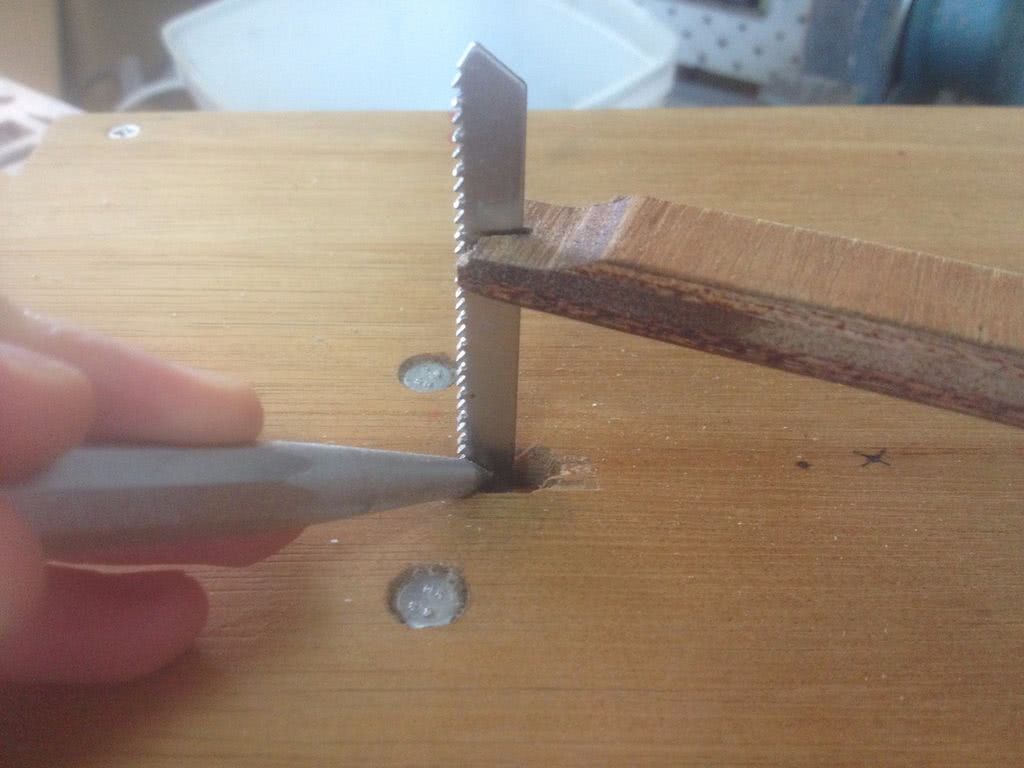

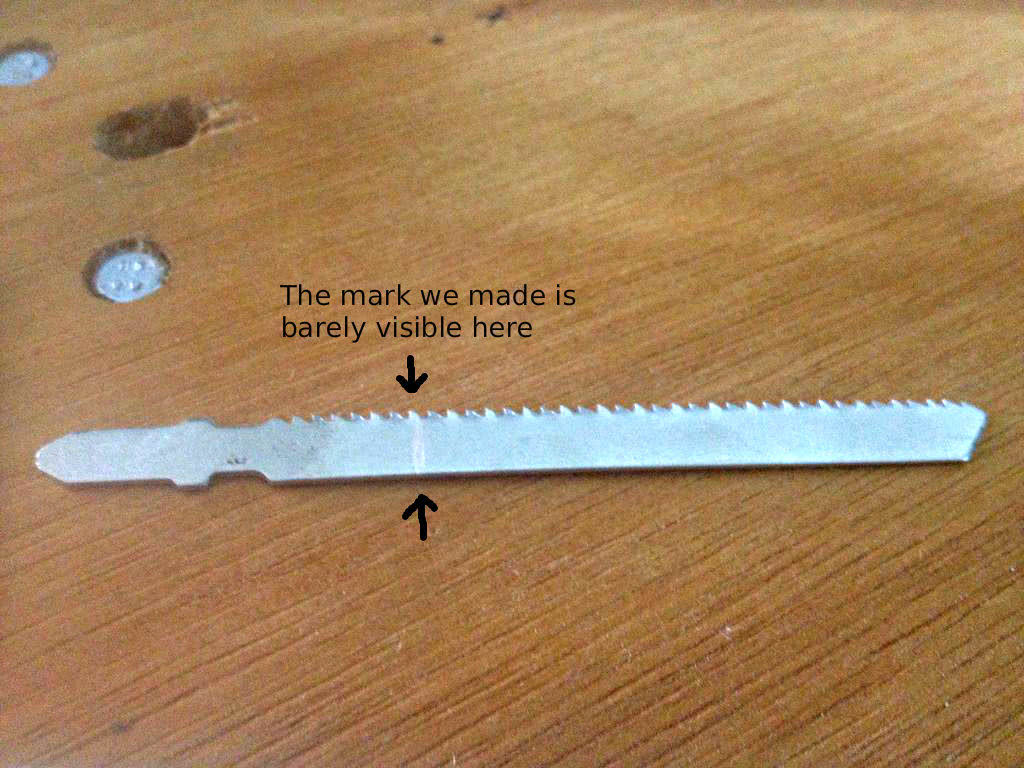

Отметьте точку, где полотно выходит из корпуса. Ниже этой точки ничего не нужно убирать.

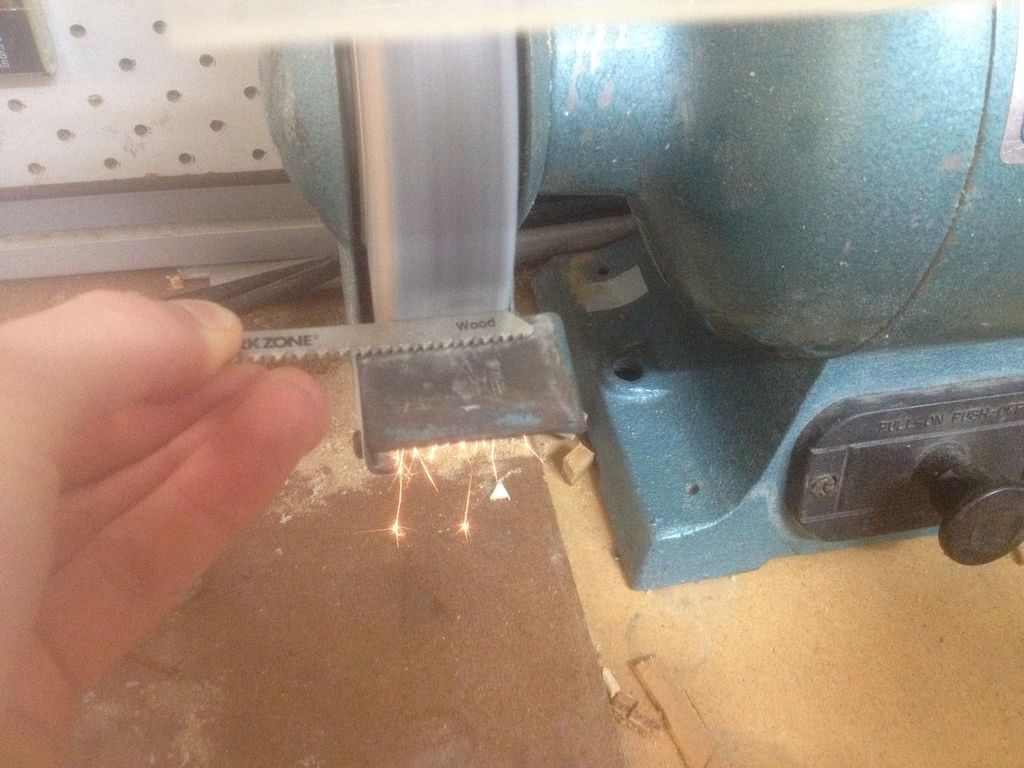

Снимите пилку с лобзика и на шлифовальном станке сточите полотно до нужной ширины. Во время шлифования обмакивайте пилку в прохладную воду, чтобы она не перегревалась, иначе металл потеряет твердость, и пилка уже ничего не сможет прорезать. Изменение цвета – признак перегрева металла.

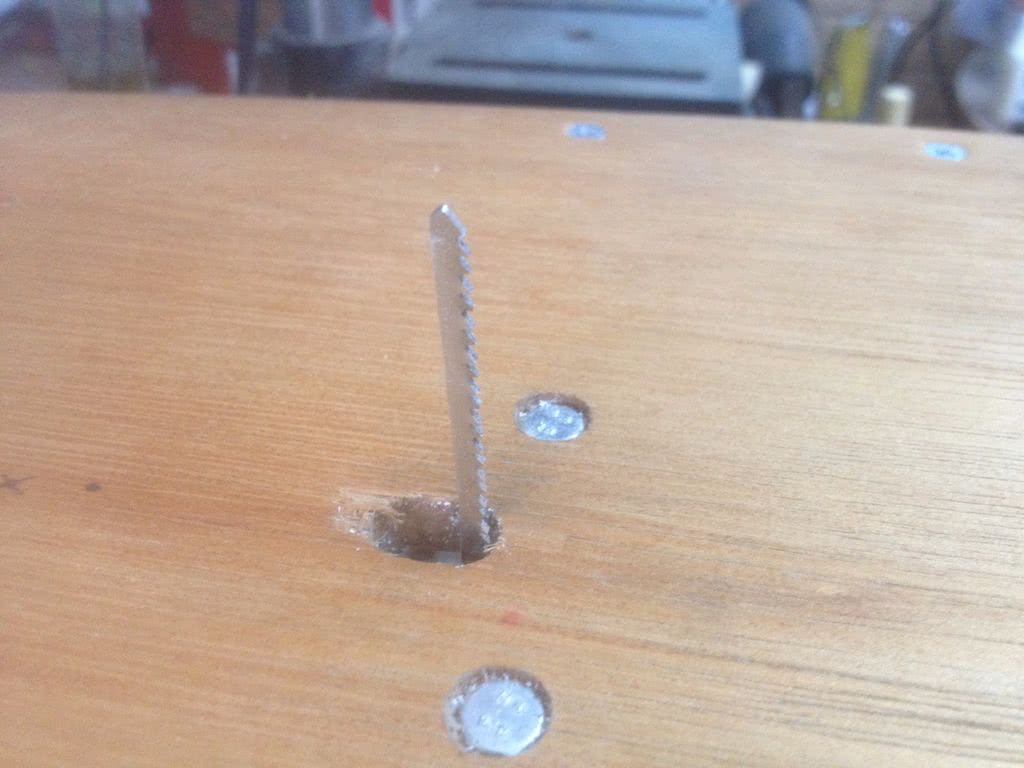

Когда вы получите желаемую ширину полотна, установите пилку обратно в лобзик.

Устройство лобзикового станка

Лобзиковый станок — инструмент, предназначенный для выполнения прямых или криволинейных резов металла и древесины. Конструкционно состоит из следующих частей:

рамы с натянутой пилкой;
кривошипно-шатунного механизма, обеспечивающего возвратно-поступательное движение;
станины;
рабочего стола.

Главное отличие станка от ручного электролобзика заключается в том, что агрегат твердо зафиксирован на поверхности и не требует удержания руками. Кроме того, за счет особенностей конструкции пилка обычно дает меньше вибраций и отклонений при работе, что снижает вероятность ее поломки.

Чертежи с размерами самодельных лобзиковых станков

Соорудить в домашних условиях лобзиковый станок достаточно просто. В процессе рекомендуется следовать указаниям готовых чертежей, чтобы соблюсти оптимальные размеры конструкции.

Лобзиковый станок должен обладать достаточно широким столом и просторной нижней частью для моторного механизма

При этом точные габариты станка зависят от использованных исходных материалов. К примеру, из швейной машинки электролобзик можно сделать очень компактный, для работы с маленькими деталями.

Если распиливать предстоит большие заготовки, нужно предусмотреть достаточную высоту ходовой части станка

Двигатель и провода при сооружении приспособления нужно расположить так, чтобы они не мешали в процессе распила деталей и не создавали опасности травмы для оператора.

Классификация устройств

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

С нижним суппортом.
Двухсуппортные.
На подвеске.
С градусной шкалой и упором.
Универсальные.

Модели с нижним суппортом получили максимальное распространение. Станина настольного заводского устройства имеет 2 половины — нижнюю и верхнюю. Модель пилки и очистки от стружки размещён на верхней части станины.

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности. Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.
