Мангал-коптильня

Стоит ли строить кирпичный мангал с коптильней своими руками?

Благодаря материалу изготовления мангала-коптильни, такое устройство приобретает ряд преимуществ:

долговечность;
надежность;
эстетичность;
удобство процесса готовки.

Но есть и минусы:

для сооружения необходим опыт в стройке из кирпича;
невозможность переместить готовое изделие, из-за чего нужно тщательно продумывать размещение.

Для выбора подходящего проекта любители барбекю ориентируются на стоимость исходных материалов, умение с ними работать. Также нужно учитывать и функционал.

Сложные проекты формата «мангал-казан-коптильня» стоит использовать, если все функции будут востребованы. Часто решающим фактором становятся внешние характеристики устройства. Независимо от варианта постройки мангала-коптильни из кирпича, удобство и высокое качество приготовления в нем обеспечены.

Строительство коптильни

Комбинированная печь довольно тяжелая конструкция, поэтому обязательно обустройство фундамента.

Фундамент

В целом данный тип печи ничем не отличает от печей без коптильни и строительство фундамента подчиняется общим правилам, изложенным в отдельной статье.

Обязательно потребуется два вида кирпича – обыкновенный керамический (красный) и шамотный (огнеупорный) для выкладки топочной камеры.

Кладочный раствор: глина с песком и добавлением соли или цемента. Можно использовать местную глину. Но лучше не рисковать и купить в строительном магазине фасованную печную глину и шамот для топки.

Выбор проекта

Более подробно мы опишем следующую комбинированную печь с варочной поверхностью и коптильней для горячего копчения.

Кладка

При проготовке раствора руководствуйтесь нашими инструкциями.

Каждый ряд кирпичей выкладывают предварительно на сухую. В необходимых местах подрезают болгаркой. После этого 1—2 кирпича вынимают из ряда и опускают на несколько минут в ванну с водой. Ждут, когда из кирпича перестанут выделяться пузырьки воздуха, и только после этого наносят кладочный раствор и устанавливают кирпич по месту. Расшивку швов рекомендуется делать сразу же после укладки очередного ряда, иначе потом сложно будет добиться красивого, естественного вида кладки.

Кладка арочных конструкций: топки мангала, дровяника под печью, выполняется по предварительно изготовленному шаблону из дерева и фанеры.

Установка фурнитуры

Особое внимание уделяют установке дверей топки, поддувала, коптильной камеры. Для этого используют отожженную стальную проволоку d 3–4 мм, 1–2 м которую складывают вдвое, пропускают сквозь ушко в рамке печной двери, скручивают

На концах отгибают под углом 90%. После установки рамки дверки по месту проволоку размещают вдоль кладки боковых стен печи и закладывают кирпичами. Такая система крепления не позволяет дверцам расшатываться в процессе эксплуатации

Для этого используют отожженную стальную проволоку d 3–4 мм, 1–2 м которую складывают вдвое, пропускают сквозь ушко в рамке печной двери, скручивают. На концах отгибают под углом 90%. После установки рамки дверки по месту проволоку размещают вдоль кладки боковых стен печи и закладывают кирпичами. Такая система крепления не позволяет дверцам расшатываться в процессе эксплуатации.

Срок службы такой печи-коптильни может составлять 25 и более лет. При желании можно пристроить к ней мангал, разделочный столик и другие элементы.

Разновидности конструкций, их особенности

Отдельные разновидности мангалов могут предусматривать, как холодное, так и горячего типа копчение. Этот момент нужно учесть в процессе проектирования коптильни. Также, шашлычницы могут быть как мобильными, так и стационарными.
Еще коптильни разделяются по виду применяемого топлива:

твердоватый горючий материал – бревна, брикеты, древесного типа уголь;
газовый розжиг – стандартный аэрогриль;
электричество – популярный тип домашних конструкций, но шашлык, приготовленный на подобных мангалах, почему-то не вызывает восторга у людей.

Особенности мангала с коптильней:

Экономичность. На покупку или создание такой конструкции уйдет меньше денег, чем на два отдельных.
Практичность. Дымовые частицы, которые формируются при применении мангала, отправляются к емкости-коптильне; ресурсы тратятся рациональным образом, а вкус получается великолепным.
Разнообразие. Есть модели с коптильней для горячего и холодного копчения. Во многих мангалах насчитывается 3 и более опции.
Отличие. При горячем копчении температура дыма доходит 60-80 °, при холодном колеблется в пределах 20-40 °. Визуально, коптильни различаются месторасположением камеры сгорания. В горячей коптильне камера ставится под емкостью для продукции. В холодной — топливо отдельно, дым к еде поступает по трубке, в которой медленно остывает.
Мобильность. Большая часть модификации не считается капитальным строением. Популярны маленькие мангалы с колесами; именно небольшой вес помогает быстро передвигать их с места на место.

Формат коптильней

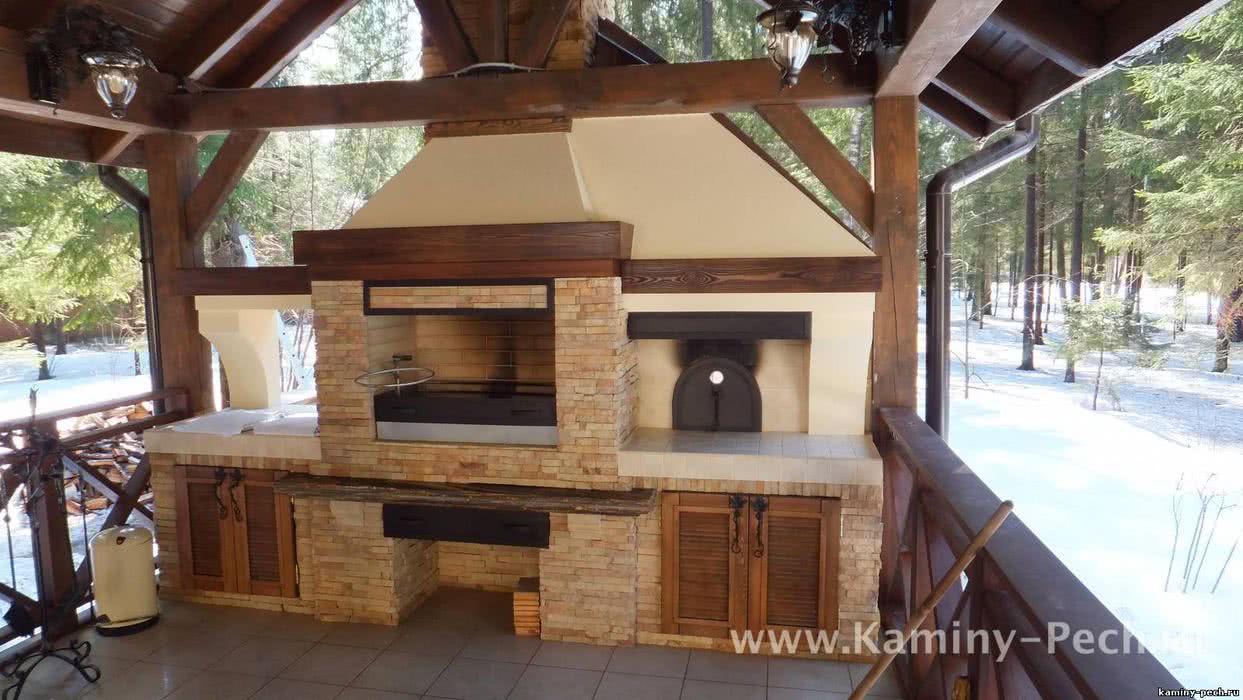

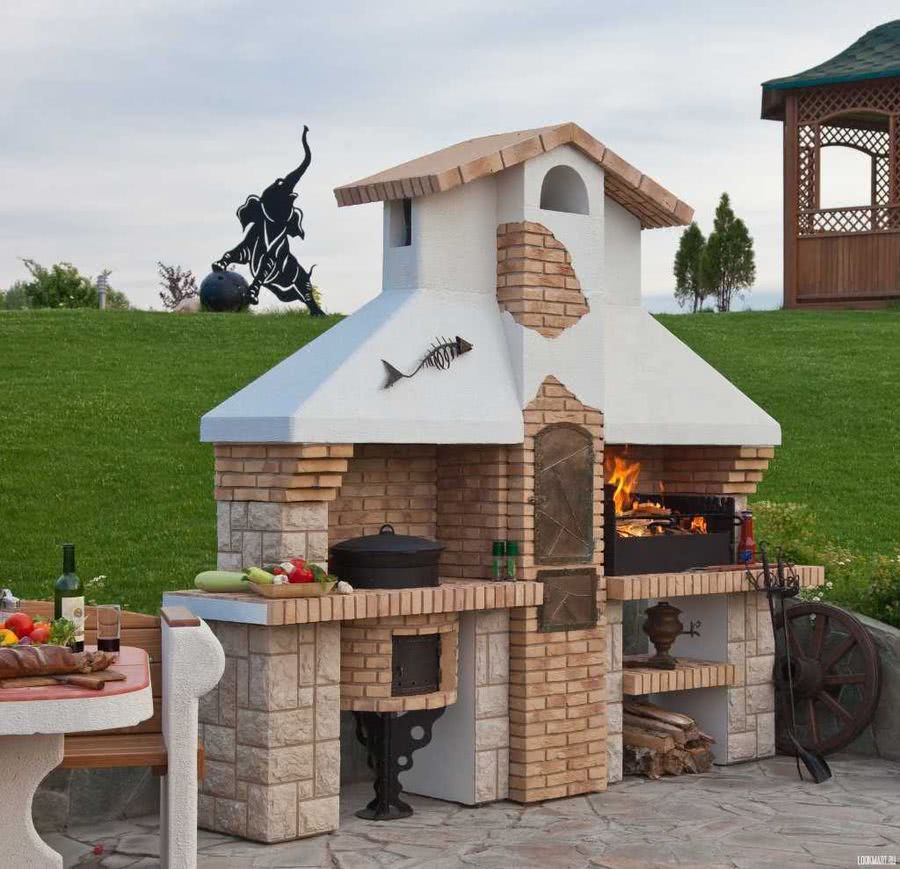

Мангал и коптильня в составе печного комплекса

Наиболее распространенный и дорогой вариант для дачной беседки. В конечном счёте получается большая система для приготовления пищи в разных форматах:

Жарка мяса на углях.
Копчение.
Приготовление плова в казане на плите.
Выпечка в тандыре.

Из кирпича

Отдельную коптильню из кирпича построить не так сложно. Система не сильно отличается от мангала, хотя и имеет свои конструктивные особенности.

Здесь больше стоит вопрос целесообразности: логично ли вкладывать довольно большие деньги в кирпичный агрегат, когда можно соорудить прекрасную коптильню из металла за сумму около 1 тыс. рублей?

Из металла

Очень популярный формат для дачи, так как стоит недорого, пищу готовит быстро, а эффект копчения очень близок к кирпичным установкам.

Его можно сделать из обычного мангала без воздушных отверстий, главное, найти крышку и решеточки внутрь.

Топка коптильни на огне

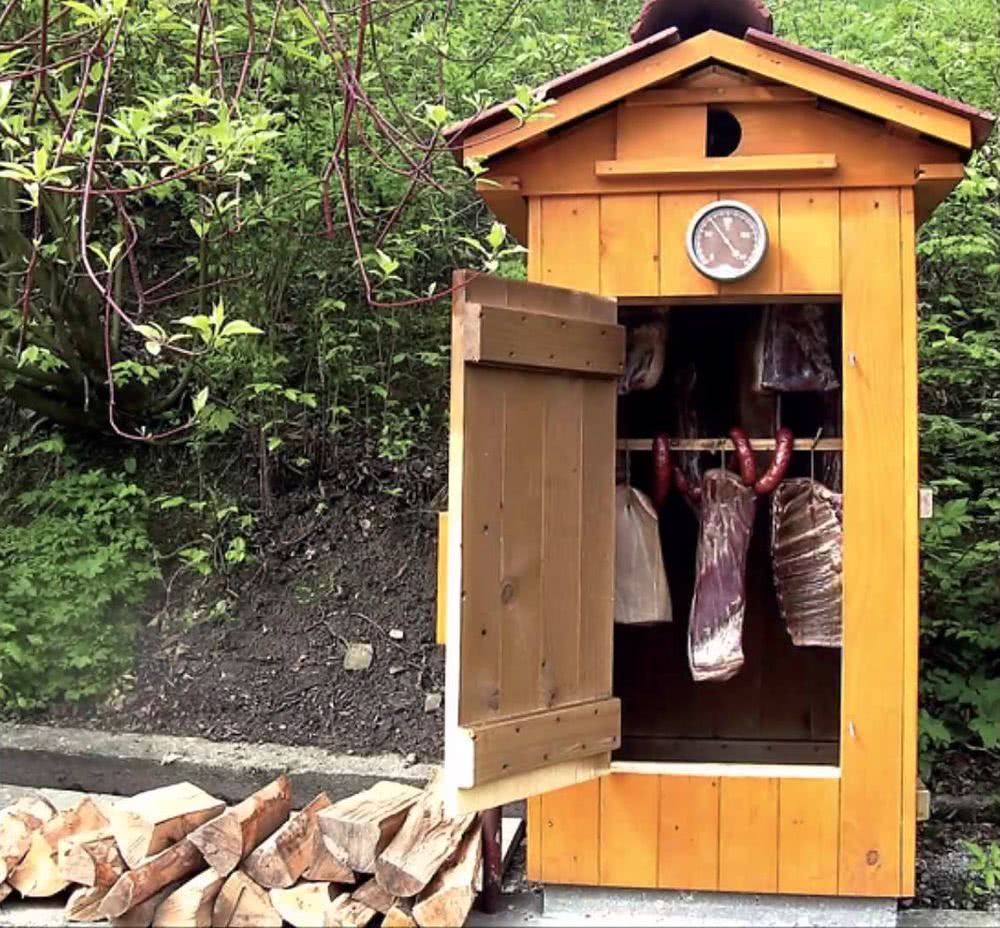

Для холодного копчения

Беседка в данном случае подразумевается как небольшой домик, в котором складывается пища и постепенно коптится холодным дымом.

Я приведу несколько фотографий подобных строений, но особо подчеркну: отдыхать людьми в ней нельзя, она задумывается только лишь как место приготовления пищи.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

лопата;
корыто или бетономешалка;
ведра для раствора;
мастерок;
уровень, отвес;
дисковая пила;
шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания.

Расходные материалы:

материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
арматурная сетка;
лист железа;
металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Выбор кирпича

Перед тем, как сделать мангал из кирпича своими руками, нужно запастись необходимыми материалами. Для кладки простейшей конструкции можно использовать обычный керамический кирпич.

Другое дело — массивный мангал с дымоходом и печью. В этом случае для кладки топочной камеры, внутренних стенок и дымосборника используется огнеупорный шамотный кирпич ША-8, Лоде и других марок.

Применять нежаростойкие материалы для высокотемпературных зон не рекомендуется. Такие конструкции перегреваются и быстро разрушаются.

Наружная облицовка находится в более щадящих условиях, поэтому выполняется из обычного керамического кирпича, пустотелого или щелевого, кирпича ручной формовки. Чтобы горячая кирпичная кладка не соприкасался с внешним холодным слоем, между ними прокладывается изоляция из базальтового картона.

Возведение коптильни

Если вам необходима коптильня кирпичная, ее можно соорудить своими руками, имея грамотный чертеж, расходные материалы, необходимые инструменты. Сам рабочий процесс не отличается особой сложностью, если соблюдать все технологии и поэтапность работ.

Строительство фундамента

Для строительства фундамента используется металлическая сетка, бетон, щебень, песок. Желательно, сделать под основание бетонную подушку. Принцип строительных работ будет выглядеть следующим образом:

Копается яма под сооружение фундамента.
На ее дно укладывается подушка из песка и щебня. Все это утрамбовывается и выравнивается.
В яму выкладывается металлическая сетка.
Проводится бетонирование.

После того, как цемент полностью высохнет, можно приступать к дальнейшему строительству.

Кладка стен из кирпича

Процесс укладки кирпичей выглядит следующим образом:

На полностью высохши фундамент наносится раствор, к которому прикладывается кирпич.
Первый ряд выкладывается керамическим кирпичом, второй – огнеупорным.
Боковые и задняя стенки в нижней части сооружаются из бетонных блоков. Для доступа свежего воздуха, по бокам оставляются небольшие зазоры и устанавливаются поддувала.
Внутренняя часть топки делается из огнеупорного кирпича. Здесь также делаются небольшие зазоры по бокам.
Переднюю стенку можно выложить облицовочным кирпичом

При этом важно не забыть оставить место под установку дверцы для топки.
Задняя и боковые стенки также выкладываются облицовочным кирпичом.

Устройство траншеи для дымохода

При строительстве коптильни холодного копчения из кирпича, особое внимание уделяется обустройству дымохода:

Копается траншея (ширина 50 см, глубина 30 см, длина до 2 м).
Дно ямы утрамбовывается.
Выкладывается ряд кирпичей, чтобы получилась стенка, высотой 25 см.
Сверху траншея перекрывается домиком.
После полного застывания бетона, дымоход засыпается небольшим слоем земли.

Устройство топки

Топка сооружается только из огнеупорного кирпича, и оборудуется металлической дверцей. Внутри нее устанавливается сверху колосник, а снизу — зольник. Зольник необходим для регулировки тяги, и для сбора золы.

Камера для копчения

Коптильня горячего копчения из кирпича оборудуется внизу топкой, зольником и нишами для дров. Сверху возводится коптильная камера, состоящая из кирпичных стен и дверцы на петлях. Под крышей вешаются крючки, на которые подвешиваются заготовки для копчения. Основание камеры изготавливается из прочного металлического листа.

Подготовительные работы

Правильный выбор места для стационарной коптильни имеет большое значение, так как процесс копчения сопряжен с огнем, дымом и копотью. Главное требование противопожарной безопасности — отдаленность от жилых и хозяйственных построек на участке. Это же правило касается и зеленых насаждений. Так же нужно учесть, чтобы площадь выбранного участка была достаточной для прокладки дымохода.

Место для коптильни выбирайте вдали от жилых помещений и зоны отдыха

Выбранное для строительства место нужно заранее очистить от посторонних предметов, мусора и травы. Стоит также позаботиться и о необходимых материалах и инструментах. Вам понадобятся:

огнеупорный кирпич;
цемент, песок, глина;
деревянные двери;
мешковина;
материалы для крыш;
металлический уголок;
измерительные приборы;
мастерок, молоток, шпатель;
емкость для замеса раствора.

Для строительства используйте только огнеупорный кирпич

Для качественной работы специалисты рекомендуют новичкам заранее подготовить чертеж строения и разработать пошаговую инструкцию, которой стоит придерживаться при возведении коптильни своими руками. Не лишним будет изучить теорию, ознакомиться с фото и видео предстоящих работ.

Эксплуатация

После постройки и полного высыхания скрепляющего раствора можно начинать использовать коптильню. В первую очередь во всех топках разводится огонь для прогрева конструкции и проверки тяги.

При раздельных топках рекомендуется очаг для копчения растапливать тлеющими ветками ольхи или ивы, так как их дым лучше подходит для копчения.

Очаг под барбекю допускается растапливать готовыми углями, поливая их жидкостью для розжига.

Кирпичные сооружения, устанавливаемые на открытом воздухе, укрывают на зиму от снега, чтобы избежать попадания талой воды в поры кирпичей и их преждевременного разрушения. Перед каждым использованием коптильни крючья для продуктов чистят от копоти железной губкой.

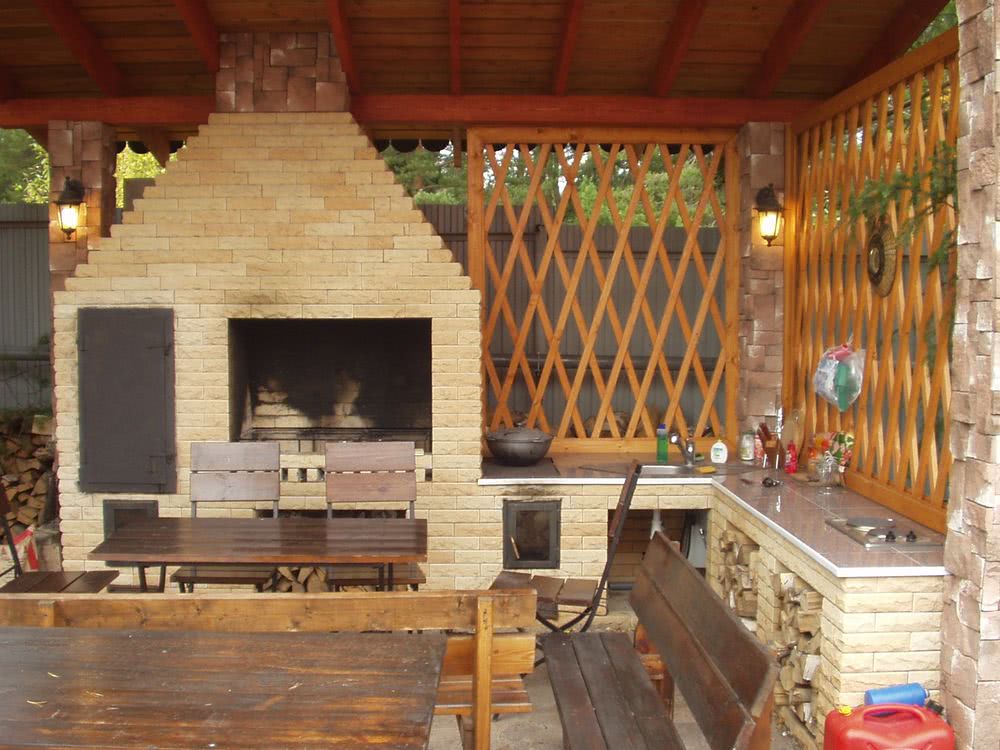

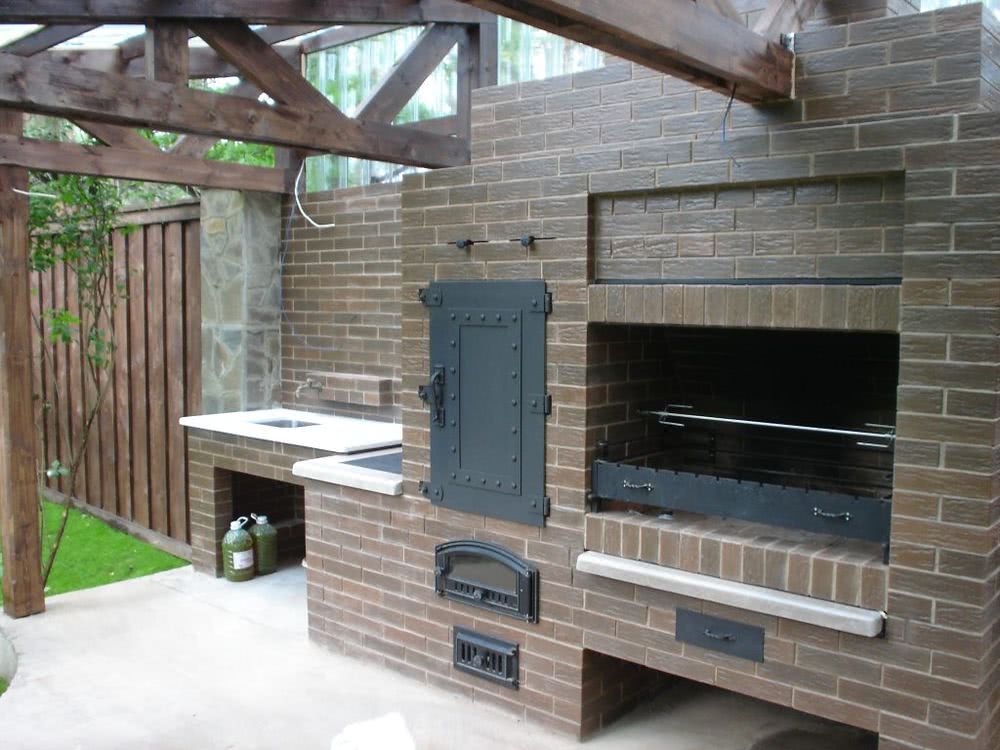

Идеи беседок с коптильнями

Большинство вариантов представляют из себя коптильню, которая входит в состав большого печного комплекса. Он может располагаться как внутри беседки, так и снаружи.

Благодаря хорошей вытяжке и большим размерам, пользоваться такой установкой для копчения пищи одно удовольствие.

Однако, если для вас сам процесс копчения интересен, а приготовленную данным образом пищу вы любите, тогда данный вариант можно рассмотреть. Особенно если финансовое положение вам позволяет это сделать.

Отдельные коптильни также имеются, но они в тандеме с беседкой уже выглядят не так интересно. Основные форматы вы можете увидеть ниже.

Корпус печи-барбекю Гудкова

Материалы

Кирпич огнеупорный (шамотный) ГОСТ 390–96.
Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

Печные приборы:

однокомфорочная плита варочная 420х500 мм;
решетка–мангал 420х500 мм;
металлический лист 500х600 мм;
прочистная дверка 140х140 мм;
поддувальная дверка 270х140 мм;
топочная дверка 250х270 мм;
колосниковая решетка 300х200 мм;
уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
проволока стальная 2 мм — 10 м;
шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

жирная — 2–4%;
средняя — 15%;
тощая — 30%.

Состав раствора (глина, песок):

жирная — 1:2,5;
средняя — 1:1,5;
тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок. Можно также купить готовую растворную смесь для печных работ

Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода. Перед укладкой глиняный кирпич увлажняют, на 1–2 мин

опуская в воду

Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней

Постройка барбекю из кирпича: смета расходов

Одним из первых этапов воплощения проекта, является расчет материала, который понадобится для постройки печи. Садовые барбекю для дачи имеют множество схем, показывающих, как сделать то или иное сооружение, а к некотором из них приложена и порядовка. Вот по ней особенно удобно заранее определиться с объемом необходимого стройматериала.

Расчет количества обычного кирпича для сооружения печки с трубой (по рядам): 38+10,5+10,5+10,5+10,5+33+33,5+13+13+13+13+35+35+9+9+9+9+9+9+9+9+18+26+22+20+12+10+9+7+5+5 = 474,5 шт.

обычный красный кирпич 1 сорта — 474,5 шт.;

Расчет количества огнеупорного кирпича для выкладки топливника (начиная с 14 ряда): 7+7+7,5+7,5+7+7,5+7+3 = 53,5 шт.

огнеупорный кирпич для создания топливника — 53,5 шт.;
раствор бетона для заливки фундамента или его смесь из воды, песка, щебня, цемента в соотношении 4:4:4:1;
металлическая труба 15-20 см в диаметре — 1 шт.;
доска для формирования опалубки — 1 шт.;
крупнозернистый песок — 17 кг;
арматурная сетка — 2 м;
листовой металл — 1 шт.;
столешница — 1 шт.;
решетка для печи для сбора углей — 1 шт.;
силиконовый и термостойкий герметик для заделки трещин кладки — 1 тюбик;
облицовочный материал.

До перехода к этапу строительства, проверьте есть ли в наличии инструменты:

лопата;
строительный уровень;
веревка;
рулетка;
молоток.

Такие инструменты настолько просты, что для их использования сложно подобрать альтернативу.

Внимание! При возведении печи вам понадобятся половинки кирпичей — их можно сделать с помощью шлифовальной машинки

Летняя кухня с крышей из поликарбоната.

Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок

Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетичноКомментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкциюКирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Читайте так же статью про «Мангалы из кирпича» https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami

Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:130 огнеупорного кирпича по 60 р250 декоративного по 27 р200 плиточек по 22 рстол каменный 12 тртри мешка суффикса 1500 рчасы 3500р

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

Создание фундамента

Даже компактный мангал из кирпича имеет большую массу, поэтому основание конструкции делают из армированного бетона. Этот процесс требует соблюдения технологии и не терпит спешки — фундамент набирает прочность в течение месяца. Если допустить ошибки во время заливки смеси или попытаться самостоятельно ускорить процесс застывания, в будущем фундамент даст трещину, что негативно скажется на целостности конструкции.

Пошаговая инструкция по строительству основания:

Согласно чертежу, размечают участок. Оптимальная площадь мангала — 3 м2.
Выкапывают котлован соответствующего размера и конфигурации. Глубина рассчитывается индивидуально — зависит от массы сооружения, характеристик почвы и других особенностей.
Делают опалубку выше уровня грунта на 50 мм. Изнутри доски обшивают гидроизоляционным материалом — например, рубероидом.
На дно котлована насыпают мокрый песок слоем 100 мм.
Вяжут армирующую сетку. Для этого используют прутья толщиной 10–12 мм, которые укладывают на расстоянии 100 мм друг от друга и связывают проволокой. Изготавливают две сетки, которые соединяют вертикальными прутьями длиной 50 мм.
Армирующую решетку укладывают в котлован и заливают слоем цементно-песчаной смеси. Раствор готовится из ¾ песка и ¼ цемента, для прочности добавляют щебень. Первый слой фундамента готов. Остальные, вплоть до края опалубки, формируют с промежутком в сутки.
Последний слой выравнивают и гидроизолируют полиэтиленовой пленкой.

Доработка конструкции

На завершающем этапе проводят облицовку печи декоративным кирпичом, укладывают на земле перед мангалом тротуарную плитку для обеспечения пожарной безопасности и сооружают навес над всей конструкцией. Также проводят внутреннее обустройство: устанавливают разделочный стол, мойку, полки и другие полезные приспособления. Таким образом, мангал с коптильней превращается в полноценную уличную кухню, позволяющую без труда готовить мясные блюда разных видов.

Тематический материал:

Коптильню оснащают термометром, так как в камере необходимо поддерживать определенную температуру: около 60 °С для мяса и 75 °С — для рыбы. В таком случае продукт будет наиболее долго храниться.

Если поднять температуру дыма до 100 °С, процесс приготовления пойдет быстрее. Холодное копчение проводится при 23 °С — при таких условиях мясо получается наиболее нежным и приобретает красивый бордовый оттенок. Регулируется температура изменением длины дымохода, а также перекрытием трубы металлической пластиной — чем шире щель, тем больше горячего дыма поступает в коптильный отсек и тем жарче в камере.

Для использования казана понадобится отдельный очаг из кирпича, который накрывается железной плитой толщиной 20 мм. При помощи горелки в металлической поверхности вырезают отверстие такого диаметра, чтобы казан опускался на 2/3 — это обеспечивает равномерный прогрев блюд.

Для использования очага в качестве обычной конфорки для варки супа или жарки овощей отверстие накрывают изделием из стальных колец разного диаметра.Таким образом, возвести мангал-коптильню самостоятельно не так сложно, главное — тщательно продумать конструкцию и составить подробный чертеж. Внимательное следование проекту во время работы поможет построить красивую и эффективную печь для готовки мяса на открытом огне.Мангал и коптильня из кирпича своими рукамиКоптильня мангал своими руками из кирпича будут довольно полезны. Ведь это не просто нормальная и здоровая пища для себя.Тут можно будет подумать и о дополнительном заработке.

Ведь данная продукция пользуется повышенным спросом. Сегодня мы расскажем, как делается мангал с коптильней из кирпича своими руками.Для правильной работы конструкции надо соблюдать некоторые детали установки. Перед началом строительства стоит посмотреть фото и видео по этой теме, собрать больше информации.Ведь здесь надо будет учесть и объем загружаемой продукции и размеры коптильни.

https://youtube.com/watch?v=SJDyNd6kHDE

https://youtube.com/watch?v=ZktsWSlqF7U

https://youtube.com/watch?v=2WSTxOFlg00

Мангал, коптильня, барбекю
