Холодная коптильня: как сделать своими руками

Специфика обработки продуктов дымом

Вид копчения зависит от расстояния камеры, куда заложены продукты для копчения, и тлеющего очага, где находятся опилки. Например, коптилка горячего копчения своими руками должна выделять дыма высокой температуры, для этого очаг устраивается рядом с камерой копчения. А для холодного приготовления копченостей достаточно небольшой, в пределах +35°C температуры дыма, поэтому для его охлаждения очаг устраивается далеко от коптильни.

Принцип холодного копчения

Очаг находиться на удалении и соединяется с камерой через длинный дымоход с восходящим наклоном, где он охлаждается до определенной температуры. Температуры не хватает для термообработки продуктов, поэтому закладываемое мясо рыба должны быть заранее готовыми к употреблению. В этом случае копчености приобретает только соответствующий аромат, цвет и высокие вкусовые качества.

Преимущество этого вида обработки в том, что продукты получаются плотными, и их можно без труда нарезать, а так как они были заранее готовыми к употреблению, в них нет вредных веществ и различных паразитов.

https://youtube.com/watch?v=vXnTgjfCIdQ

Горячее копчение

Очаг для дыма расположен рядом или под камерой коптильни, за счет чего в ней формируется постоянная высокая температура, и дым не только насыщает копчености специфическим ароматом, но и производит их термообработку до полной готовности к употреблению.

Во время горячего копчения в камеру закладываются полуфабрикаты продуктов в виде подсоленного мяса, сала или сырой рыбы, которая также пересыпана солью.

На типичный вопрос, как сделать коптильню в домашних условиях, можно ответить так: оборудование горячего копчения можно сравнить с обычной жаровней с уложенными на нее опилками или щепой. Только она расположена на дне духового шкафа, в которую закладываются продукты для дальнейшего копчения. Тлеющие опилки выделяют дым и определенную температуру, благодаря которой в духовом шкафу продукты проходят термообработку и пропитываются ароматом дыма.

Процесс холодного копчения: особенности

Консервирующие свойства дыма известны давно, но сегодня это не самое главное, что привлекает человека в копченых изделиях. Аппетитный запах и неповторимый вкус — вот, чего добиваются при копчении мясных, рыбных продуктов, сыра и даже фруктов. В процессе холодного копчения полуфабрикат насыщается ароматическими веществами, которые выделяются при горении древесного сырья. Лучшими считаются опилки плодовых деревьев — яблони, груши, сливы, абрикоса. Из дикорастущих отличный запах дает ольха, дуб.

Холодное копчение предполагает длительное воздействие дыма с температурой 30-50°С на протяжении нескольких суток. При таком режиме продукты равномерно пропитываются ароматическими веществами и окончательное созревают.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

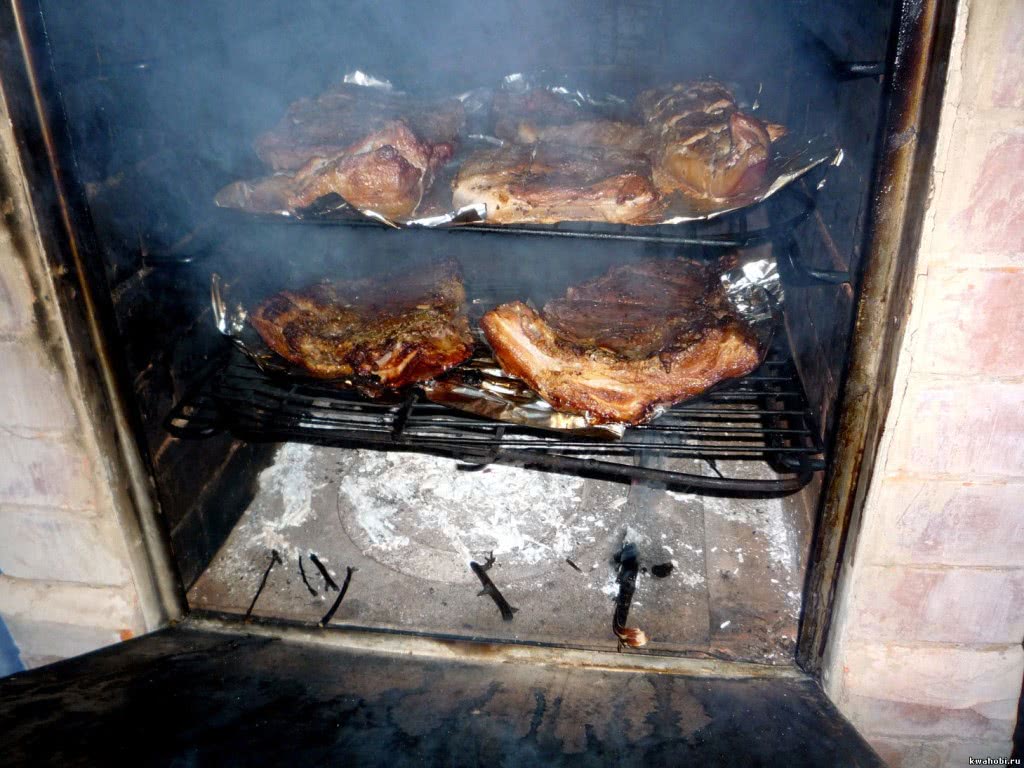

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

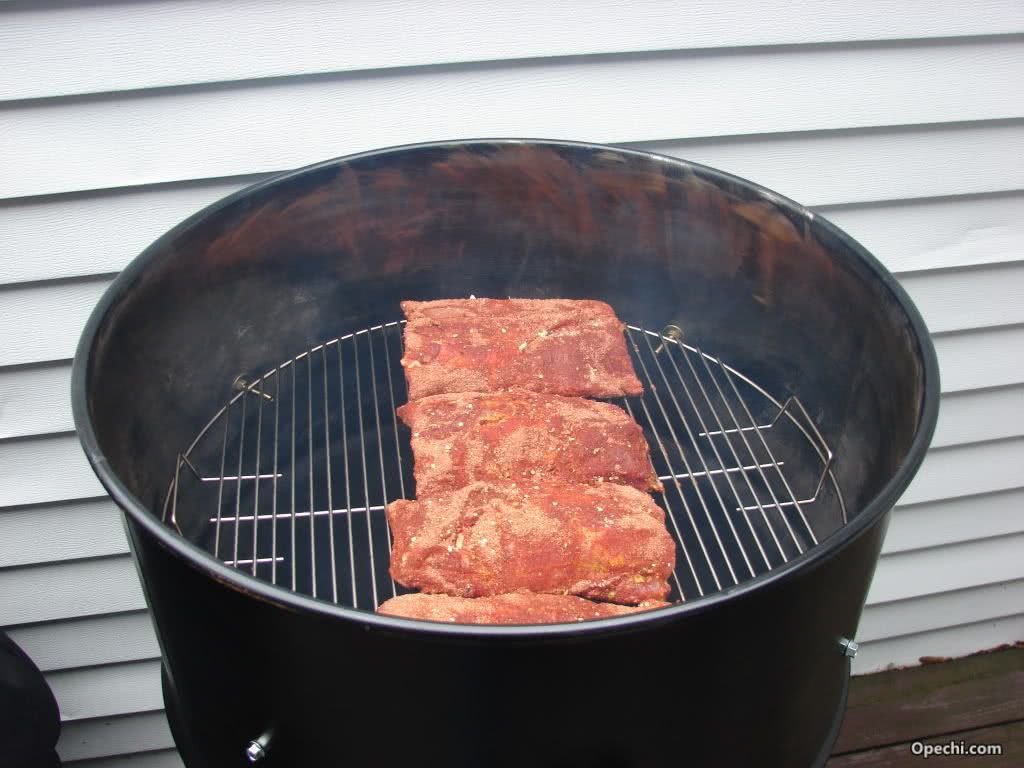

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Виды и назначение коптильни

Все виды коптилен можно классифицировать по нескольким критериям.

В зависимости от способа изготовления и температуры копчения:

Коптильня для холодного копчения

Отличительной чертой такой коптильни является достаточно длинный дымоход вытянутой формы. Именно дымоход обеспечивает дымовым газам 100%-е выгорание.

Также в модель коптильни холодного копчения входит топка и сама коптильная камера. При копчении продуктов таким способом, все вредные и токсичные вещества от продуктов сгорания остаются на стенке дымохода, а еда отдает легким дымком, с ароматом от вида древесины, которая использовалась для копчения.

Минусом холодного копчения является длительный процесс приготовления — он может занять от 3-х до 7-ми дней. Однако и продукция, приготовленная в коптильне холодного копчения может храниться до 4-х месяцев, что есть однозначным плюсом.

Коптильня для горячего копчения

Такая коптильня имеет свои инженерные особенности, поскольку технология горячего копчения предусматривает использование особых видов щепок, а не дров. Поэтому топочное отделение находится под коптильной камерой.

Коптильная камера должна быть герметичной, чтобы помещенные в нее продукты могли равномерно нагреваться.

А вот временные затраты на копчение сравнимы с запеканием в духовке. И готовый продукт можно получить за 30-60 минут. Тут все будет зависеть от вида и веса продукта, поскольку рыба требует меньше времени на приготовление, чем птица. Однако и срок хранения продуктов горячего копчения составляет всего несколько дней.

Коптильня универсальная

Кроме специальных коптилен для горячего и холодного копчения можно выделить и коптильни универсальные. Такие коптильни являются усредненным вариантом между двумя описанными, и позволяют готовить продукты двумя способами.

Таким образом, при выборе коптильни, стоит обратить внимание на плюсы и минусы каждого вида: так коптильни для холодного копчения являются громоздкими, но приготовленные в них продукты дольше хранятся и обладают более ярким вкусом; в то время как коптильни для горячего копчения миниатюрны, и приготовление продуктов занимает немного времени

Любой вид коптильни подходит для приготовления колбас, различного вида мяса, птицы, сала, бекона и рыбы. Вкусовые качества продукта будут отличаться в зависимости от выбранного способа копчения.

По виду мобильности коптильни можно разделить на:

• стационарные коптильни, которые устанавливаются в одном месте и могут быть использованы для достаточно большого объема продуктов;
• переносные мини-коптильни, представляющие собой небольшой ящичек, который плотно закрывается крышкой. Предусмотрены такие коптильни для походов и отдыха на природе.

Дымогенераторы для копчения своими руками

Дымогенераторы для коптилен могут быть на естественной тяге или с наддувом, а также:

• открытыми;
• или закрытыми;
• а еще полуоткрытыми (жаровни).

В открытых конструкциях тепло, которое требуется для термического разложения коптильного материала, образуется за счет тления этого же самого материала. То есть коптильный материал является еще и топливом.

В закрытых дымогенераторах нагрев коптящегося материала происходит за счет иного источника, находящегося в коптильной камере (но только через перегородку из металла). При этом воздух в камеру наддувается или же подсасывается.

Если дымогенератор с наддувом, то наладить дым можно легко. Плюс такое устройство обеспечивает коптильне компактность.

Очаги

Простейший открытый дымогенератор — это костерок, сложенный из дров, то есть из коптильного материала повышенной влажности (40-70%). Правда, сегодня такой дымогенератор уже не удовлетворяет медико-санитарным требованиям. Дрова в нем сохнут, вспыхивают, горят. Приходится постоянно обкладывать очаг свежими листьями, дерном, травой. А значит ПАУ будет просто зашкаливать в готовом продукте копчения.

Второй вариант — опилочные коптильные очаги для горячего или для холодного копчения. Вот с их участием можно приготовить продукты, показатели которых (и, в частности, ПАУ) укладываются в существующие российские нормы и стандарты. Секрет таких очагов заключается в термическом разложении материала, происходящем при температуре свыше 600 градусов. Этого хватает, чтобы избавиться от бенз(а)пирена и нейтрализовать кислородом и парами воды химически активные радикалы.

Недостатками дымогенераторов открытого типа являются:

• большой расход коптильных материалов (топлива);
• время действия от 1 до 4-х часов, не больше;
• удлинение ямы-камеры и установка вертикальной перегородки;
• необходимость обустройства постоянно готового к розжигу дополнительного очага на замену выработавшегося.

Правда, от недостатков по последним двум пунктам можно избавиться, если сделать дымогенератор для копчения из отработавшего свое газового баллона:

Такой тип генератора дыма — что-то вроде печи длительного горения, только с перевернутым дном. И он может обслуживать сразу 2 коптильни. Потребуется только тройник с шибером.

Домашняя коптильня горячего копчения своими руками

Это коптильня гриль. В ней жарочная решетка, находится над топливником. Коптильня устанавливается в яме, с выложенными кирпичными стенками. Яма соединена с топкой каналом, выложенным из кирпичной кладки. Сверху яма закрыта стальной сеткой, которая служит уловителем в случае падения копчености с крючка. Выдвижной стержень для подвешивания продуктов находится внутри коптильни.

В топливнике имеется дверца и клапан регулировки, находящийся в зольнике. Вставить жарочную решетку  можно и в верхней части топливника, который закрывается крышкой. Этот метод используется при жарке на вертеле. В основании вертела закреплена ось с держателями. Они имеют ручку и острие. Сам вертел, закрепленный на оси, состоит из двух стоек, регулируемых по высоте. Наружные части желательно покрыть бесцветным лаком. Для изготовления стойки вертела используется четырехгранная арматурная сталь диаметром 6 мм. Стержень делают из этого же материала. Стойка, охватывающая обруч, изогнута так, чтобы вертел в процессе обжаривания мяса находился выше топливника, и его высоту можно было бы регулировать. Эта коптильня в домашних условиях несколько сложней других, представленных ниже.

Подготовка дров

От состава щепы во многом зависит вкус и запах конечного продукта. Разнообразное готовое сырье для копчения продается в магазинах, но приготовить дрова можно самостоятельно.

Если в саду проводятся работы по формированию крон и обрезке плодовых деревьев, не нужно спешить выбрасывать ветки и сучья. После хорошей просушки их измельчают и используют по назначению. Особенно аппетитный аромат приобретают копчености от стружек яблони.

Щепа должна быть сухой и чистой

Виноградную лозу для копчения и приготовления шашлыка часто применяют на Кавказе. Дым от тлеющей лозы придает деликатесу нежный фруктовый вкус и золотистый цвет. На дачных и приусадебных участках более северной зоны эта теплолюбивая культура тоже довольно распространена. При ежегодной обрезке остается много ненужных веток, которые можно высушить, измельчить и использовать в смеси с древесными опилками.

Для придания пряных ноток в щепу добавляют веточки можжевельника, рябины, акации. Они не только обогащают продукт ярким ароматом, но и дополнительно оказывают бактерицидное действие.

Коптильня из газового баллона: пошаговая инструкция

Наверняка у запасливого хозяина найдется в закромах старый газовый баллон из-под кислорода, углекислого газа или пропана. Владея навыками работы с металлом, можно соорудить экономичный вариант коптильни холодного копчения из газового баллона.

Универсальная конструкция из газовых баллонов

Понадобятся 2 газовых баллона — один побольше, другой меньших размеров, стальные трубы диаметром 80-100 мм, ручки для крышек, решетки, можно от барбекю. Для работы нужен инструмент: сварочный аппарат, приспособление для резки металла. Предварительно оборудуют место под коптильню и сваривают несущий каркас.

Кислородные или углекислотные емкости не представляют опасности. Достаточно стравить остатки газа. Баллон от пропана нужно подготовить: после освобождения от взрывоопасного вещества раскрутить вентиль и заполнить водой. Если металлическая колба старая, вентиль можно аккуратно спилить ножовкой. Чтобы избежать искр, поливают место реза водой.

Порядок проведения работ по изготовлению коптильни:

1. Заполнить емкости водой, дать постоять 1-2 дня. Раствор слить
2. Вырезать в торцах 2 баллонов отверстия для дымовой трубы.

В емкости, предназначенной для сжигания опилок, пропилить отверстие под заслонку (произвольной формы). В баллоне для копчения вырезать отверстие под вытяжную трубу.

Проделать в корпусе несколько распилов под крышку, приварить петли и потом уже отрезать ее до конца. Установить ручки.

Изготовить таким же способом крышку второго баллона.

Вварить соединительную и вытяжную трубу. Установить заслонки.

Внутри коптильной камеры закрепить опоры для решеток.
Оборудовать коптильню термометром, окрасить конструкцию в любой цвет по желанию.

Изготовление коптильни из газовых баллонов

Такая коптильня универсальна. При некоторых доработках ее можно использовать как барбекю или мангал.

Конструкция в деталях

Планируя холодное копчение в домашних условиях, важно детально разобраться в конструкции коптильни. Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры)

Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры).

В этом варианте устройства коптильный канал выполнен как короб, а не труба. Для него можно использовать доски с обязательной герметизацией, металлические листы или кирпич.

Поэтапное выполнение работ

1. Подготовка основания. Выбирается грунт на глубину 60…80 мм. Размеры углубления должны быть не менее 50х50 см, габариты зависят от требуемой производительности дымогенератора. Для камеры объемом 100…150 литров достаточно топки 60х60х80 см, для большего объема размеры рассчитываются индивидуально. Также подготавливается место для закладки дымового канала и камеры копчения: выбирается полоса грунта на 20…30% шире планируемого сечения канала и прямоугольник (окружность) размерами на 20…30% больше габаритов камеры. Устраивается подушка из щебня с фракцией 20…40 мм толщиной 5…7 см поверх песчаной утрамбованной подушки толщиной 2..3 см. Для слабых грунтов и высоко стоящих грунтовых вод можно дополнительно «пролить» подушку слабым цементным раствором по технологии, описанной в тематической статье.
2. Заливка основания топки армированным бетоном (необязательно). Если дымовой канал выполнен из трубы, необходимо уложить ее до заливки бетона.
3. Кладка топки огнеупорным кирпичом (если планируется использовать дрова) или монтаж самодельного либо промышленного дымогенератора.
4. Устройство дымового канала. Если используется труба, ее фиксируют кирпичами, блоками или бетонной стяжкой. Помимо сохранения нужного положения, такая мера позволяет ускорить охлаждение дыма. При выкладке канала кирпичом или досками требуется обязательная герметизация природными герметиками.
5. Установка коптильной камеры. Эта часть конструкции должна быть герметичной, иметь дымоход и дверку для размещения продуктов и их извлечения. Дополнительно устраивают полки или подвесы в один или несколько ярусов, внизу монтируют поддон для стока жира с копченостей. Для удобства к камере можно пристроить навес, где в дальнейшем будут храниться дрова.
6. Устройство крышки над топкой.

Важно: перед тем, как сделать коптильню холодного копчения, необходимо убедиться – дым не будет беспокоить жильцов и соседей. Для этого следует изучить преобладающие направления ветра, учесть особенности рельефа и погодные условия.. Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Схема коптильни холодного копчения из бочки или холодильника своими руками отличается только конструкцией коптильной камеры – остальные детали сохраняют свое назначение и размеры.

Принципы сборки такого устройства рассмотрены в видео-ролике.

https://youtube.com/watch?v=YqfMeJeYME0

Удобно присутствие в холодильнике решетчатых полок, на которых можно расположить продукты для копчения, сомнение вызывает пластиковая отделка внутри. Лучший вариант холодильника для домашнего копчения – старый типа ЗиЛ, с металлическими внутри стенками. Можно обшить корпус изнутри деревянными планками.

Устройство коптильни из бочки еще проще – в качестве камеры для обработки продуктов используется металлическая или деревянная бочка с вырезанной в боковой поверхности дверкой или съемной крышкой. Полки и ярусы подвесов выполняются так же, как для деревянной или кирпичной камеры.

Расположить бочку можно вертикально и горизонтально.

Дымогенераторы

Чтобы копчение мяса производилось успешно, дымогенератор нужен обязательно. То, как устроен самый простой такой генератор, показано на изображении ниже. Что касается нагревателя, то он здесь показан условно, поскольку, о чем уже говорилось ранее, он может быть абсолютно любым. Также для генератора требуется особое топливо, но об этом несколько позже.

Наддув же обозначен отнюдь не условно. Если генератор работает на естественной тяге (а для этого требуется, чтобы коптильня располагалась на 200-300 сантиметров выше него), то его можно будет использовать разве что для псевдохолодного копчения. Настоящее же горячее копчение требует, чтобы в камере было высокое давление, в то время как тяга, насколько мы знаем, обеспечивает разрежение.

Ниже приведена более интересная схема дымогенератора. Данное устройство функционирует по следующему принципу: чурка, которая поджимается пружиной, оснащенной регулировочным винтом, начинает тереться о шкив еще до начала трения и дымообразования. Здесь же на двигателе располагается вентилятор, который гонит дым внутрь камеры.

На данной схеме изображен коллекторный двигатель переменного тока, и он подходит больше всего. Здесь его мощность должна составлять 200-300 ватт. А вот в случае использования асинхронного двигателя с конденсаторным запуском (а у таких устройств достаточно жесткая наружная характеристика), то для поворота вала потребуется уже примерно 1500-2000 ватт.

Советы по эксплуатации

Коптильня холодного копчения в домашних условиях удобна и практична. Но при пользовании устройством нужно соблюдать правила безопасности:

• не допускать контакта с легковоспламеняющимися материалами;
• не касаться горячих поверхности незащищенной рукой;
• не устанавливать конструкцию на неустойчивое основание;
• не допускать попадания воды на электропроводку и компрессор дымогенератора;
• не использовать опилки со следами краски, лаков, пропитки;
• не оставлять рядом маленьких детей без присмотра;
• не устанавливать коптильню вблизи жилого дома для предотвращения задымления;
• контролировать температуру, чтобы не допустить перегрев;
• не обрабатывать продукты с истекшим сроком годности.

Коптильня на безопасном расстоянии от дома

Дымоход и камеру нужно периодически очищать от нагара, решетки и крючки промывать моющими средствами. Неработающую коптильню желательно оставлять слегка приоткрытой для проветривания.

Подготовка продуктов

Сало, дичь, рыбу или мясо перед копчением подготавливают определенным образом, поскольку продукты обрабатываются дымом при низкотемпературном режиме. Копчение обладает консервирующими свойствами и продлевает срок хранения, но происходит это не сразу, а постепенно. Чтобы во время длительного процесса деликатес не испортился, обязательна предварительная засолка.

Засолка рыбы перед копчением

Сало нарезать на кусочки 7-15 см, замочить в маринаде из воды, соли и специй. Рассол должен быть концентрированным, чтобы всплывало сырое яйцо. Держать в холодильнике. Через 3-5 дней сало достать, обсушить и уложить в коптильню для дальнейшей обработки на 1-2 суток при температуре 30°С.

Рыбу сначала необходимо выпотрошить и промыть. Уложить в посуду, обильно пересыпав солью. Через 2-3 дня вынуть, тщательно промыть в проточной воде и вымочить в течение 1-2 суток. Затем рыбе нужно дать хорошо обветриться на сквозняке до полувлажного состояния. Время зависит от размера и структуры мякоти. Коптить 2 дня при температуре 30-40°С.

Мясо засаливают сухим, мокрым или комбинированным способом. Держат в холодильнике под гнетом от 5-7 дней, до 2-3 недель. Затем полуфабрикат просушивают около 5 дней на сквозняке и отправляют коптить на 2-3 суток.
