Мансардная крыша

Сложные конструкции мансард

Одноуровневая мансарда с выносными консолями имеет более сложную геометрию. Проектирование таких конструкций сопровождается с определенными сложностями. Помещение имеет уже намного больший объем, а внешняя вертикальная стена предоставляет возможность устанавливать в мансарде высококачественные оконные конструкции. Главная особенность такой мансарды в том, что существует возможность ее вертикальную стену выдвигать за границы фасада здания. Это позволяет значительно расширить площадь помещения.

Двухуровневая мансарда с выносными консолями еще более сложный проект. Одним из вариантов может быть двухуровневая мансарда с двумя отдельными помещениями благодаря эффективному распределению свободной площади. Спроектировать такую конструкцию для своего дома непросто.

Разнообразие типов устройства

Встречаются более усложненные типы вальмовой кровли. Они отличаются вариативностью и конструктивностью исполнения. Как правило, к основной стропильной системе примыкает дополнительная. Изменяя архитектуру крыши, дополнительный элемент выполняет свои функции.

С эркерами

Эркеров может быть несколько. Располагаются с любой стороны здания. Придают зданию интересный вид, многомерность.

Эркеры разные по форме:

  • прямоугольные;
  • полукруглые;
  • многогранные.

Разные по этажности:

  • одноэтажные;
  • многоэтажные;
  • с балконом;
  • мансардой.

Стропильный конструктив эркера примыкает к основной крыше.

Фото вальмовой крыши с эркером:

С кукушкой

Архитектурная часть кровли, представляющая собой небольшой выступ. Названа за сходство с часами, из которых вылетает птичка.

Выполняет декоративную, функциональную задачу:

  1. увеличивает полезное пространство чердачной зоны;
  2. организовывает естественное освещение;
  3. делает дизайн дома более интересным.

Имеет разную форму крыш:

  • односкатная;
  • двускатная;
  • арочная;
  • вальмовая.

У «кукушки» своя стропильная система, соединенная с конструкцией главной крыши. Стыки покрытия нужно герметизировать тщательно.

Г, Т и крестообразная

Две двускатные крыши врезаются друг в друга. Строится конек формой буквы Г, Т, креста, на который устанавливаются стропильные ноги, опирающиеся на мауэрлат. На стыке крыш стропила соединяются.

Трехскатная

Такой тип кровли можно встретить на пристройках к дому, эркерах. В редких случаях на самом доме, например, одна стена полностью из панорамного остекления.

С фронтоном

Фронтон позволяет изменить направление, высоту, угол ската. Служит дополнительной опорной точкой стропильной системы. Распределяет весовую нагрузку крыши на стены. Придает кровле дополнительный уровень жесткости.

Ограничение между двумя скатами кровли бывает разной формы:

  • килевидное;
  • лучковое;
  • полукруглое;
  • прерванное;
  • разорванное;
  • самцовое;
  • трапециевидное;
  • треугольное.

Стропильная система состоит из:

  • фронтонных стропил;
  • коньковых прогонов;
  • балок перекрытия;
  • затяжек;
  • стоек.

С ендовой

Ендовые крыши — сложной формы. Много плоскостей, соединенных под разными углами, образуют выступы — слуховые окна. Имеют резкие внутренние углы стыков сторон кровли — ендовы.

Стропильная система более сложная, в отличие от классической вальмовой крыши. В самой широкой части стропильную ногу ендовы подпирают укосиной, снизу ставят подпорку. Обрешетку усиливают по разной технологии, в зависимости от типа кровельного покрытия.

Усилению стоит уделить предельное внимание. Осадки скапливаясь создают дополнительную нагрузку на стыки скатов

С балконом

Балкон может присутствовать абсолютно на любом типе крыши. Технологии, современные материалы позволяют воплотить любую архитектурную задумку. Особенно прост, эргономичен балкон или терраса при голландской полувальмовой.

С окном

Оконные системы вальмовых крыш доступны в многообразии вариантов. Оконная промышленность способна создать конструкцию любой сложности: от классических мансардных, до оконных систем на всю кровлю.

Вертикальное остекление возможно в разных вариациях

  • с боковыми стенами и без них и фронтоном в плоскости здания;
  • с боковыми стенами и фронтоном вне плоскости здания.

Популярны небольшие треугольные, трапециевидные и арочные проемы с остеклением всей вертикальной плоскости.

С козырьком

Козырек служит укрытием входной зоны, крыльца. К основной части крыши примыкает стропильная система козырька. Чаще всего делают односкатные, двускатные, трехскатные козырьки.

Многоуровневая сложная

Представляет собой сложную комбинацию из разных конструкций и видов вальмовых крыш. Имеет разные уровни линий конька, стыков и наклон скатов.

Ассиметричная

Не симметричен хотя бы один скат. Он может быть как отличной от параллельного ската длины, так и располагаться под другим углом. Удлиняют один скат при примыкании гаража, пристройки к основному зданию. Таким образом, размещают под одну крышу.

С неправильной диагональю

Диагонали крыши неравны друг другу. Разные формы, длины боковых частей кровли смещают стропильную группу по диагонали.

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

  • Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
  • Верхняя часть опор крепится к левому и правому прогонам.
  • Применяются и висячие стропильные арки, необходимые для потолочной части.
  • При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
  • Подвеска не строится по принципу опорной стойки.
  • Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
  • Стропилины нижней части опираются на перекрытие.
  • Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.

Разновидности мансардных крыш

В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие :

  1. Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.

  2. Ломанная. Это двухскатная крыша, скаты которой образованы двумя плоскостями с разным углом наклона. Верхняя, пологая часть крыши позволяет увеличить высоту потолков до приемлемого уровня на большей площади мансарды. Нижние скаты круче верхних, поэтому лучше отводят жидкость с поверхности и не задерживают снеговые массы. Устройство мансардной крыши ломанного типа сложнее и больше весит из-за массивной стропильной системы. Это вариант оптимален для небольшого частного дома. Возведение трудоемкий процесс, требующий профессиональных навыков и опыта.

  3. Четырехскатная. Вальмовая и полувальмовая разновидности также подходят для обустройства мансардного помещения. Вальмовые скаты, частично или полностью заменяющие собой два снижают эффективность этого варианта. А сложность монтажа и значительный вес конструкции влекут финансовые затраты на закладку глубокого фундамента и элементов деревянного каркаса крыши. Поэтому к размещению мансарды под сводами четырёхскатной крыши прибегает только реконструируют старый дом.

Полувальмовая мансардная крыша

Вальмовая мансардная крыша

Дома с крышей любого типа можно оборудовать мансардой, однако работать с шатровой, односкатной и асимметричной сложнее и дороже, лучше отказаться от этих вариантов в пользу более рациональных – двухскатной или ломанной кровли.

Разновидности крыш мансардного типа

Мансардный этаж может быть обустроен на любом типе крыши, включая комбинированные конструкции и двухскатные мансарды своими руками. Единственным исключением можно назвать плоскую крышу.

Односкатные крыши

Односкатная мансардная крыша дома выглядит довольно нестандартно. Отсутствие конька и соответствующих тонкостей его исполнения во многом упрощает монтажные работы. На противоположных стенах разной высоты укладывают мауэрлат, на который укладывают балки. За счет этой разницы образуется угол наклона ската. Чтобы на кровле не скапливался снег, рекомендуется формировать наклон 35-45 градусов. В противном случае несущие балки необходимо усиливать и устанавливать дополнительные опоры, что приведет к уменьшению жилой площади мансардного этажа.

Здания с односкатной мансардной крышей имеют нестандартный внешний вид из-за большого окна, которое чаще всего располагают в высокой стене.

Необходимые материалы и инструменты

Материалы необходимые для строительства мансарды несколько варьируются в зависимости от проекта, который вы выберете и главное отличие – вид кровельного покрытия.

Наиболее традиционным материалом для стропильной системы мансардной крыши является дерево, хотя это не является правилом. В последнее время все чаще набирает обороты применение металлических балок и швеллеров для кровельного каркаса. Последний вариант потребует от вас наличия сварочного аппарата, болгарки или резака для обустройства скелета крыши, если вы решили строить мансарду своими руками.

Но есть определенный перечень, который необходим при строительстве любой мансарды:

  • брус;
  • доска не обрезная;
  • гвозди для монтажа и шиферные, если материал кровли выбран шифер;
  • гидробарьер;
  • утеплитель;
  • проволока для растяжек.

Отдельные виды работ в монтаже мансарды, требуют наличие электроинструмента. Но можно обойтись и без него, в таком случае устройство мансарды может затянуться несколько дольше.

Но основной набор инструментов, которые вам понадобятся, включает в себя нехитрый перечень в виде:

  • уровень и отвес;
  • молоток;
  • топор;
  • степлер строительный;
  • ножовка;
  • рулетка и карандаш.

Крыша мансарды своими руками

Такой вид крыши своими руками строится быстро и достаточно просто. При этом вы сможете существенно сэкономить на наемных рабочих, так как с устройством крыши сможете справиться с помощью нескольких помощников.

При этом жилая мансарда своими руками строится поэтапно, начиная со скелета:

  1. Укладываются балки, на которые впоследствии лягут стропила. Для реализации этого шага применяют брус 10х10 сантиметров, его укладывают на гидроизоляционный слой, в роли которого выступает рулонный материал из толя или рубероида.
  2. На уложенные несущие балки устанавливаются стойки, которые будут скелетом для удержания стен мансарды, их также выполняют из бруса 10х10 и выставляют строго по отвесу. Внутри такие стойки обшивают фанерой, а снаружи горбылем, пустоты заполняют утеплителем.
  3. Далее следует укладка верхнего слоя бруса аналогичного сечения.
  4. После окончания устройства несущих подстропильных рам переходят к монтажу мауэрлата, который представляет собой нижнюю балку,выступающую в роли опоры подстропильной ноги. Его выполняют из доски 40мм. Перед монтажом мауэрлат тщательно гидроизолируют рубероидом.
  5. Мауэрлат воспринимает основную ветровую нагрузку, поэтому требует дополнительного укрепления отожженной проволокой.
  6. Следующим этапом, который требует мансардная крыша дома своими руками– установка стропильных ног. Стропила делаются из доски шириной в 150 мм и толщиной 40 мм. Устанавливаются с шагом 100 см.
  7. Далее устанавливается коньковая балка, которая служит опорой для стропильных ног. Этот элемент скелета не является обязательным, если длина стропил не превышает 8 метров.
  8. Следующим шагом будет установка кобылок, который идентичен с установкой стропил.
  9. В местах, где проектом предусмотрены окна, стропила укрепляются дополнительными поперечными брусьями.

На этом этапе мансарда из бруса своими руками больше не требует дальнейших работ в обустройстве своего скелета. И остается только решить проблему как отделать мансарду своими руками.

Мансарда своими руками — схема внутренней отделки помещения

Для монтажа со стороны помещения лучше всего применять плитные материалы. Они проще монтируются, а также не подвержены сползанию. Для эффективной вентиляции пирога кровли оставляйте необходимые зазоры (читайте: «Как отделать мансарду внутри, возможные варианты»).

Этапы строительства мансарды, детальный видеоролик:

https://youtube.com/watch?v=lyinLrQPhlg

Основной этап в вопросе, как делать мансарду своими руками, в котором домашние мастера допускают прискорбные ошибки – утепление мансардной кровли. Такое помещение имеет гораздо больше точек холода в виде наружных стен. Именно поэтому даже малейшее отклонение от технологии является недопустимым.

Коротко о главном

Процесс создания ломаной крыши достаточно прост при наличии определенных навыков и знаний. Также потребуется запастись достаточным количеством необходимых строительных материалов и соответствующим инструментом. Без их наличия и при отсутствии элементарного понимания в строительном деле лучше обратиться за помощью к специалистам. В ином случае делается чертеж будущей крыши, где учитывается высота будущей мансарды, разновидности кровельного и утеплительного материалов. И проводятся непосредственно строительные работы – начиная с монтажа мауэрлата, затем системы стропил, теплоизолирования, обустройства фронтонов, обрешетки, настила кровли и заканчивается все обустройством конька и снегозадержателей.

Отделка

Оригинальные и практичные решения по облицовке деревянного или кирпичного мансардного помещения дают волю фантазии. Дизайн мансарды во многом определяется общим оформительским решением, но иногда используются самые смелые идеи. Облицовка мансардного этажа в первую очередь связана с особенностями готовой конструкции. В связи с этим внутренняя отделка мансарды имеет ряд особенностей.

Обратить внимание необходимо на несколько моментов

  1. На внутренний вид мансарды влияет наличие мансардных окон. Они располагаются на скосах крыши. Обычное окно располагают на ровной стене, комната приобретает больше света.
  2. Можно придумать необычное оформление мансардных стен, например, в красочных оттенках, контрастирующих с окрасом потолка или пола.
  3. Скосы мансардной крыши можно оформить дизайнерским способом, подчеркнув всю необычность конструкции чердачной комнаты.
  4. Особая атмосфера мансардного помещения задается нестандартной мебелью (например, неправильной формы). Низенький неравноугольный шкаф прекрасно поместится в узкой и низкой части мансарды.
  5. Большую по площади мансарду можно разбить на функциональные зоны.

Подробнее смотрите далее.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

  • Сделать самому.
  • Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

  • создание каркаса,
  • обустройство кровли.

Для проведения работ потребуются различные материалы:

  • Деревянный брус различного сечения.
  • Доски толщиной 3-4 см и шириной 15 см.
  • Кровельный материал (шифер).
  • Утеплитель.
  • Пароизоляция.
  • Гидроизоляция.
  • Гвозди на 80 мм.

Потребуются также инструменты для работы:

  • Острый нож.
  • Молоток.
  • Топор.
  • Строительный степлер со скобами.
  • Отвес.
  • Рулетка.
  • Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации

В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме. Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши

Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.. Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу

Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

  • вес стропил и балок,
  • вес утеплителя,
  • вес гидроизоляции,
  • вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Виды кровельных материалов и их монтаж

Рынок предлагает большой выбор кровельных материалов на любой вкус. У каждого из них есть свои достоинства и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на его качества и срок эксплуатации.

Вот вам на выбор ряд кровельный материалов:

  • Металлочерепица;
  • Профнастил;
  • Шифер;
  • Мягкая кровля;
  • Черепица.

Этот список можно продолжить, выбор в любом случае останется за вами.

Для установки любой из этих кровель, требуется собственная конструкция стропил. В первую очередь из-за веса. Так, например шифер или цементная черепица весьма тяжелые, поэтому требуют дополнительного укрепления основы.

Металлочерепица легкий материал, но подвержена коррозии со временем, поэтому в местности, где идут частые осадки это не лучший выбор.

Кровельный материал

Как правильно подготовиться к строительству?

Подготовка к любому строительству всегда начинается с расчётов, проектирования и чертежей здания. Чтобы возвести мансардную крышу тоже нужно провести расчёты, цель которых – найти компромисс между дизайном, надёжностью и стоимостью.

Чертежи и расчёты

Затем важно провести конструктивный расчёт, в котором стоит учесть следующие факторы:

  • Общий вес конструкции. Это важный фактор, поскольку, если фундамент слабый и не рассчитан на серьёзную нагрузку, то здание не выдержит дополнительный вес от мансардной крыши, даст усадку или начнёт разрушаться под давлением.
  • Размеры кровли. Они зависят от габаритов сооружения и желаемой полезной площади.
  • Сила ветра. Если дом находится в местности, где постоянно дует сильный, порывистый ветер, то для крыши нужны самые крепкие, ветроустойчивые материалы.
  • Нагрузка от снега. Снег может неравномерно ложиться на крышу. Например, на участках, где угол наклона крутой – снег не будет долго задерживаться, зато он будет смещаться туда, где угол наклона меньше 30°. В итоге, этот участок должен будет выдерживать двойную нагрузку. К тому же, снег может неравномерно распределяться по правому и левому скатам, в результате чего на балки и стропила будет оказываться сильное давление.

Если угол наклона крыши больше 60°, то снеговую нагрузку можно не принимать во внимание при выборе:

  • Шага стропил. Он должен быть такой же, как и размеры утепляющего материала.
  • Сечения стропил – такая же, как и толщина утеплителя.
  • Типа кровельного материала — даже на шероховатом покрытии снежные массы не будут задерживаться при крутом уклоне.

Материалы и рабочие инструменты

Из материалов потребуется:

  1. Брус для балок перекрытия. Подойдёт размерами 100×150 и 150×200 мм.
  2. Брус для мауэрлата – размерами 100×150 и 150×150 мм.
  3. Брус для стоек – размерами 100×100 и 150×150 мм.
  4. Стальная проволока для соединения между собой некоторых элементов – диаметром 3-4 мм.
  5. Крепёжные элементы (гвозди, болты, скобы, шпильки с двусторонней резьбой, металлические уголки и стальные накладки).
  6. Лист металла или стали для нарезки накладок – толщиной минимум 1 мм.
  7. Древесина для стропильной системы и обрешётки.

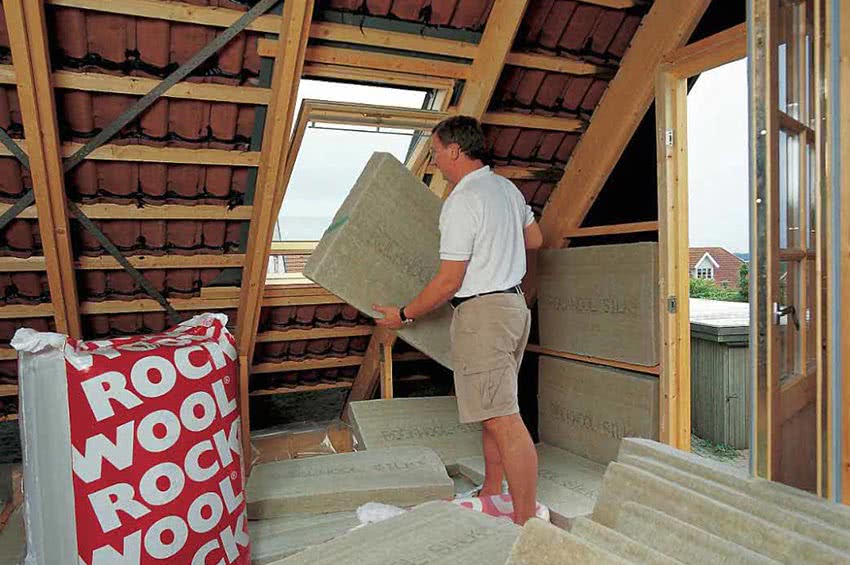

  8. Утеплитель.
  9. Гидроизоляция и пароизоляция.
  10. Кровельный материал и крепежи для него.
  11. Антипирен для противопожарной обработки древесины.

Из инструментов пригодится

  • молоток;
  • гвоздодёр;
  • шуруповёрт или гайковёрт, электродрель;
  • рулетка, карандаш;
  • ножовка или электролобзик;
  • строительный степлер и скобы;
  • отвес;
  • топор;
  • стамеска;
  • долото;
  • строительный нож;
  • страховочная система.

Проектирование чердачной крыши

  • Даже непрофессиональному строителю при создании крыши не обойтись без разработки проекта будущего объекта. В нем отражается геометрическая форма конструкции, габаритные размеры, величина углов наклона скатов.
  • Кроме чертежей, проект содержит перечень материалов, их количество, а в идеале и их стоимость.
  • Кровельная система не может быть реализована без устройства теплоизоляции. При правильном подходе к решению задачи, необходимо выполнить теплотехнический расчет, а на его основе уже подбирается утеплитель для мансардной крыши. Законодатель регламентирует устройство кровельной теплоизоляции в СНиПах №II-3-79: «Строительная теплотехника».
  • Расчетная часть – определение прочностного ресурса будущей конструкции, также является неотъемлемой частью проекта мансардной крыши. Расчетным путем определяются сечения стропильных элементов, балок перекрытий и иных компонентов.

Внимание! Для расчетов можно пользоваться специальными программами, однако к ним можно прибегать, если есть уверенность в том, что все исходные данные верны. Не допускается какое-либо упрощение представленных расчетных схем, поскольку это отрицательно скажется на прочностных качествах будущей крыши

Если не уверены на данном этапе в собственных силах, рекомендуем привлечь профильного специалиста.

Отдельное внимание нужно уделить подбору внешнего кровельного покрытия. Оно не должно излишне перегружать систему, вместе с тем должно обладать долговечностью, безопасностью и презентабельностью

Устройство стропильной системы мансардной крыши

Непосредственно мансардный этаж и определяет то, какой будет крыша над ним. Этажи бывают ломанными, треугольными, ассиметричными, при этом занимать могут всю площадь или ее часть.

ВНИМАНИЕ! Кроме этого, наличие определенного кровельного материала или желание сделать кровлю из определенных покрытий также влияет на разновидность крыши, в каждой из которых свои нюансы обустройства стропильной системы. Прежде, чем разбираться, что собой представляет стропильная конструкция мансардной утепленной кровли, следует ознакомиться с разновидностями конструкций крыш:

Прежде, чем разбираться, что собой представляет стропильная конструкция мансардной утепленной кровли, следует ознакомиться с разновидностями конструкций крыш:

  • Односкатная. Самый простой вид крыши над мансардой, но не слишком популярный. Представляет собой одну наклонную плоскость, которая имеет опору на несущих стенах различной высоты.
  • Двускатная. Такая разновидность представлена двумя скатами, которые расположены противоположно друг другу.
  • Ломаная. У такого вида крыши имеются еще названия – вальмовая и полувальмовая. Такая разновидность конструкции позволяет сделать пространство мансарды оптимальным. Скатов у такой конструкции четыре. Достаточно удобно жить на мансарде, имея такую разновидность крыши.
  • Коническая. Самая сложный вид конструкции, представленный конусом. Подходят для сооружений, у которых круглые или многоугольные очертания.

Виды крыш

Если говорить о разновидностях стропильных систем, то они бывают 3х видов:

  1. Висячая разновидность стропил обеспечивают передачу нагрузки в горизонтальном положении к несущим стенам. Такие стропила являются основанием всей системы. В промежуточных опорах нет необходимости, для соединения балок используются деревянные или металлические затяжки.
  2. Наслонная разновидность стропил применяются в случае расположения несущей стены в центре здания или присутствия промежуточных опор. Такая разновидность стропил устанавливается на наружные стены, при этом средняя их часть имеет опору на внутренние стены. Такую конструкцию можно сооружать только если расстояние от несущей стены до другой до 6,5 м.
  3. Висячая и наслонная разновидность стропильной системы представлена треугольниками, имеющих прямой угол. Дополнительно такую конструкцию оборудуют схватками снизу и сверху системы. Для подвешивания потолка пользуются затяжкой висячих стропил.

Мансардная крыша: двухскатная конструкция деревянного дома

Основные этапы строительства

На первом этапе необходимо сделать расчет прочности здания. Второй шаг предусматривает расчет и проектирование мансарды. Третьим шагом является демонтаж старой крыши.

Далее приступайте к самому трудоемкому и ответственному четвертому этапу – созданию стропильного каркаса. Для сооружения каркаса вам понадобится не меньше двух помощников. Приступите к пятому этапу – размещение и фиксация мауэрлата.

Шестой этап – это установка каркаса для подкровельного помещения. Отдельные части этого каркаса также будут подпорками для стропил.

На длинные балки из дерева закрепляются вертикальные стойки, размещают их по краям дома. Крепление осуществляется при помощи саморезов, либо металлических уголков.

Далее к стойкам нужно прикрепить перемычки (седьмой этап). Чтобы упростить задачу, рекомендуется пользоваться руководством по созданию мансардной крыши с фото.

После того как все элементы закреплены, переходите к восьмому шагу. Вам необходимо убедиться, что они размещены правильно. Для проверки между получившимися арками натяните шнур, оцените угол его наклона.

Следующим этапом (восьмым) является установление стропильной системы. Крепление первых стропил должно быть в месте максимального уклона кровельного ската.

Стропила необходимо подготовить заранее, каждый брусок закрепляется на отведенное место. При закреплении верхних стропил нужно строго соблюдать наклон ската. По окончанию этапа приступите к прибиванию обрешетки.

ПЕНОПОЛИУРЕТАН

Пенополиуретан – это отличный современный материал, фактически он представляет собой пластмассовую пену, которую необходимо распылить по утепляемой поверхности из баллона. Он очень удобен в использовании, влагостоек, имеет очень низкую массу и высокие шумоизоляционные и пароизоляционные свойства. Кроме того, пенополиуретан образует сплошное покрытие и плотно прилегает к обрешетке, что полностью исключает появление швов и утечку тепла

Важное преимущество пенополиуретана заключается еще и в том, что он не поддается гниению и представляет собой неблагоприятную среду для развития бактерий и грибка. Пенополиуретан отличается высокими прочностными характеристиками и высокой степенью проникновения в дерево

Использовать при его «укладке» какие-либо крепежные приспособления не требуется.

» Важно. Пожалуй, единственным недостатком пенополиуретана является его высокая стоимость

https://youtube.com/watch?v=MA4ayUHJSIw

https://youtube.com/watch?v=fY-uKGhp6xo

https://youtube.com/watch?v=ty0QXvSnT84

Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансардная крыша

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Мансардная крыша с жилым чердачным помещением

Проведение работ

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

  • Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
  • Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
  • Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
  • Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
  • Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Конструктивные особенности стропил для мансардных крыш

Установка мансардной крыши начинается с монтажа стропильной системы. Стропила могут быть висячими, наклонными.

Наклонные стропила представляют собой треугольник, полученный нижней частью ската и стеной. Установка такой конструкции возможна только при присутствии внутри мансарды несущей стены. Если таковая отсутствует или же дистанция от стены до края мансарды больше 7 метров, тогда используются висячие стропила, которые снизу ограничены потолочными балками мансардного помещения, а сверху состоят из части кровельного ската.

В конструкцию стропильной системы входят следующие элементы:

  • Стропила
  • Обрешетка
  • Лежень
  • Стойки
  • Мауэрлат
  • Коньки
  • Подкосы
  • Крепежные элементы
  • Кровля
  • Прочие дополнительные компоненты

Стоимость строительства под ключ

Расценки при найме проф.бригад зависят от сложности проекта и площади крыши и этажа, в среднем на заложение мансарды с площадью скатов до 350 м2 уходит от 550 тыс. рублей на услуги работников и от 700 тыс. – на материалы. Полезная площадь этажа как правило в 2 раза меньше.

Стартовые цены на установку каркаса составляют 1000 рублей/м2, укладки пирога – 500, монтажа кровельных покрытий – варьируются от 300 до 1200 рублей в зависимости от их вида.

При этом смета возрастает при необходимости врезки мансардных окон (расценки на установку – от 2500 рублей/шт., не считая стоимости самих пакетов), заложения дымохода (на 10-15%) или при реализации оригинальных дизайнерских проектов.
