Как определить витковое замыкание в обмотках

Исправность обмоток статора

Для выполнения этой проверки мультиметр переводится в режим измерения сопротивления с максимальной чувствительностью (диапазон 200 Ом или аналогичный).

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как узнать уровень освещенности в помещениях

Трехфазный двигатель

Наиболее сложный случай – 3-фазный электродвигатель, на корпус которого выведено 6 клемм, каждая из которых отвечает за начало и конец конкретной обмотки.

В схематической форме это показано ниже

Важно здесь то, что все обмотки одинаковы

Упрощенная электрическая схема 3-фазного электродвигателя

Порядок проверки:

• сначала мультиметром, который показывает сопротивление, определяются пары клемм, отвечающие за конкретную обмотку;
• точно замеряется сопротивление каждой из них, а полученные значения сравнивается между собой. Отсутствие разницы свидетельствует об исправности обмоток, а также о том, что у них отсутствуют межвитковые замыкания соответствующей обмотки.

Однофазный двигатель

В отличие от своего 3-фазного аналога у однофазного, кроме снижения рабочего напряжения до 220 В, до двух уменьшается также количество обмоток: одна из них считается рабочей, а вторая – пусковой.

При этом примерно равной популярностью пользуются две схемы их соединения, которые условно показаны ниже и внешне отличаются друг от друга количеством клемм.

На практике с одной из таких схем можно столкнуться на таком популярном бытовой устройстве как стиральная машина.

Варианты соединения рабочей и пусковой обмоток однофазного электродвигателя

Вне зависимости от схемы соединения обмоток, которые выбрал разработчик машинки, выполнением нескольких измерений можно проверить сопротивление каждой из обмоток. Более мощная рабочая обмотка будет иметь меньшее сопротивление.

4-контактная схема потребует выполнения шести измерений (АВ, АС, АD, BC, BD и CD – при указании, например, АВ считается, что мультиметр подключается к точкам А и В).

Важно при этом то, что:

• изменение положения щупов на противоположное не должно менять показаний мультиметра (AB = BA);
• у исправного двигателя только два измерения дадут конечное значение сопротивления максимум в десятки Ом (например, AB и CD), остальные покажут разрыв.

Для трехконтактной схемы всего будет получено три результата. Наибольшее сопротивление относится к последовательному соединению двух обмоток (оно измеряется между точками А и С на правом эскизе рисунка, показанного выше), среднее – характерно для пусковой обмотки и наименьшее – для рабочей.

Проверка пробоев и утечек на корпус

Штатным прибором для определения сопротивления изоляции является мегаомметр. Бытовой мультиметр эту функцию не реализует из-за малого напряжения батарейки и относительно невысокой чувствительности самого устройства в части малых токов.

Поэтому с его помощью можно только убедиться в отсутствии пробоев. Например, для схемы, показанной ниже любое измерение DA, DB и DC должно показывать разрыв.

Контрольные точки для измерений отсутствия пробоя на корпус

Более сложная схема показана на следующем рисунке. Суть выполняемого эксперимента состоит в искусственном увеличение тестирующего напряжения, для чего задействуется 220-вольтовая сеть.

При сборке схемы необходимо использовать обычную лампу накаливания мощностью примерно 60 Вт, которая берет на себя функции токоограничивающего резистора.

Проверка исправности изоляции с помощью сетевого напряжения

Мультиметр используется в режиме амперметра, для защиты от повреждения прибора чрезмерно высоким током измерения начинают на максимально грубой шкале, постепенно увеличивая чувствительность.

Изоляция считается исправной, если измеряемый ток I не превышает I = 1 мкА. С учетом того, что сопротивление лампы много меньше сопротивления изоляции Rиз, величину последнего находят как Rиз = 220/I МОм, причем ток в эту формулу подставляют в мкА.

При проведении описываемого эксперимента задействуется напряжение 220 В, то есть следует соблюдать все правила электробезопасности. Дополнительно двигатель должен быть демонтирован и располагаться на диэлектрическом основании.

Какие электродвигатели можно проверить мультиметром

Если двигатель не имеет очевидных внешних повреждений, то есть вероятность того, что произошел внутренний обрыв цепи или произошло короткое замыкание. Но не все электродвигатели можно просто проверить на эти дефекты мультиметром.

Например, может возникнуть сложности в диагностике электродвигателей постоянного тока, так как их обмотка имеет практически нулевое сопротивление и его можно проверить только косвенным методом по специальной схеме: одновременно снимают показания с амперметра и вольтметра с вычислением результирующего значения сопротивления по закону Ома.

Таким образом проверяют все сопротивления обмоток якоря и замеряют значения между пластинами коллектора. Если сопротивления обмоток якоря различаются, то имеется неполадки, так как в исправной машине эти значения одинаковые. Разность в значениях сопротивления между соседними пластинами коллектора должна быть не больше 10%, тогда двигатель будет считаться исправным (но если в конструкции предусмотрена уравнительная обмотка, то это значение может достигать до 30%).

Электрические машины переменного тока разделяют на:

• синхронные: имеющие обмотки статора, расположенные под одинаковым углом смещения между собой, что позволяет двигаться с частотой, синхронной скорости вращения приложенной силы;
• асинхронные с короткозамкнутым ротором (одно- или трехфазные);
• асинхронные с фазным ротором, имеющие трехфазную обмотку;
• коллекторные.

Все эти типы двигателей доступны для диагностики с помощью измерительных приборов, в том числе с помощью мультиметров. В целом, двигатели переменного тока достаточно надежные машины и неисправности в них возникают достаточно редко, но все же такое случается.

Элементарная проверка

Первым делом необходимо аккуратно установить индуктор на платформе тормозного изделия и включить его в сеть. Переключатель следует перевести в положение 4. Якорь аккуратно укладывают на полюса индуктора, после чего закрепляют на валу приспособление для проворачивания якоря. Можно включить стенд. Мастеру предстоит аккуратно прижать щупы контактного агрегата к двум соседним коллекторам якоря. Немного проворачивая механизм, нужно отыскать положение, при котором показания механизма будут находиться на максимальной отметке. При помощи резистора устанавливают стрелку устройства на максимально удобную отметку шкалы. Необходимо постепенно проворачивать якорь, не меняя при этом пространственного положения щупов. Мастеру остается только считать показания прибора.

Ключевые конструктивные особенности, базовые подходы к выполнению его проверок

Любой электродвигатель, вне зависимости от его исполнения, всегда содержит стационарную часть, которую традиционно называют статором, и взаимодействующий с ним вращающийся элемент конструкции, который обычно называют ротором.

Основные элементы конструкции электродвигателя

Иногда для обозначения ротора привлекается термин якорь. В подавляющем большинстве двигателей ротор находится внутри статора.

Механическая работа снимается с ротора, превращение вращательного движения в прямолинейное или иное перемещение возлагается на иные внешние известные механизмы, рассмотрение которых выходит за рамки данной статьи.

Равным образом не рассматриваются так называемые линейные электродвигатели, которые обеспечивают линейное перемещение подвижной части его конструкции без выполнения промежуточного преобразования вращательного движения.

Подробнее — как работает шаговый двигатель.

Статор включает одну или несколько статорных обмоток, при протекании тока через которую (которые) формируется вращающееся магнитное поле.

Поле статора взаимодействует с полем ротора, в результате чего возникает вращающий момент, позволяющий выполнить механическую работу. Для уменьшения бесполезных потерь и наращивания КПД двигателя в целом ротор монтируется на подшипниках.

Из приведенного кратного описания немедленно следует три основных положения, которые всегда выполняются в исправном электродвигателе:

• при подаче на обмотки номинального напряжения по ним протекают рабочие токи, на которые изначально рассчитана конструкция двигателя;
• изоляция токопроводящих частей конструкции не имеет механических повреждений и обеспечивает заданное значение сопротивления;
• механическая часть системы ротор-статор в части состояния подшипников, значения зазоров, величины затяжки гаек, уровня износа щеток и аналогичные им полностью соответствуют требованиям норм.

Проверки исправности электродвигателя всегда в явной или неявной форме включают контроль этих положений, выполняемых различными способами. К таковым относятся, например, визуальный осмотр подшипников, проверка величины зазоров, легкости вращения ротора и т.д.

В дальнейшем сосредоточим свое внимание на выполнении проверок тех электрических компонентов двигателя, неисправности которых можно выявить только с помощью мультиметра. ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Самостоятельный ремонт электрочайника, полезные советы

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Самостоятельный ремонт электрочайника, полезные советы

При построении схемы соответствующих измерений необходимо обязательно учитывать конструктивные особенности проверяемого электромотора. По умолчанию считается, что двигатель подключается к сети 220 или 380 В.

Дополнительно укажем на такую особенность электродвигателя как его обратимость. Под последним понимается то, что при вращении ротора под воздействием внешнего усилия он вырабатывает электрический ток.

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников. Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям. В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле. Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания. Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков

Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет

Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться. Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка. Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой. В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания. При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки

При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для трехфазных двигателей применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.

https://youtube.com/watch?v=Whk3BdHPrQU

Во время эксплуатации любого оборудования периодически возникают поломки разного характера, которые требуют качественного ремонта. Распространенные сегодня электродвигатели не являются тому исключением. Такие агрегаты могут выходить из строя в результате межвиткового замыкания. В такой ситуации может сгореть исправный, на первый взгляд, двигатель. Именно поэтому специалисты стараются своевременно определить замыкание межвиткового типа, чтобы качественно устранить причину неисправности.

Межвитковое замыкание трансформатора

У трансформаторов есть распространенная неисправность – замыкание витков между собой. Мультиметром не всегда можно выявить этот дефект. Необходимо внимательно осмотреть трансформатор. Провод обмоток имеет лаковую изоляцию, при ее пробое между витками обмотки есть сопротивление, которое не равно нулю. Оно и приводит к разогреву обмотки.

При осмотре трансформатора на нем не должно быть гари, обуглившейся бумаги, вздутия заливки, почернений. Если известен тип и марка трансформатора, можно узнать, какое должно быть сопротивление обмоток. Мультиметр переключают в режим сопротивления. Сравнивают измеренное сопротивление со справочными данными. Если отличие составляет больше 50%, то обмотки неисправны. Если данные сопротивления не удалось найти в справочнике, то наверняка известно количество витков, тип и сечение провода, можно вычислить сопротивление по формулам.

Чтобы проверить трансформатор блока питания с выходом низкого напряжения, подключаем к первичной обмотке напряжение 220 В. Если появился дым, запах, то сразу отключаем, обмотка неисправна. Если таких признаков нет, то измеряем напряжение тестером на вторичной обмотке. При заниженном на 20% напряжении есть риск выхода из строя вторичной обмотки.

Проверка обмотки возбуждения на межвитковое замыкание.

Межвитковое замыкание вызывает увеличение силы тока воз­буждения. Из-за перегрева обмотки разрушается изоляция и еще большее число витков замыкают между собой. Увеличение тока возбуждения может повлечь выход из строя регулятора напряжения. Эту неисправность определяют сравнением измерен­ного сопротивления обмотки возбуждения с техническими усло­виями. Если сопротивление обмотки уменьшилось, то ее перема­тывают или заменяют. Межвитковое замыкание в катушке обмотки возбуждения определяют измерением сопротивления катушки возбуждения при помощи омметра, имеющегося на стендах Э211, 532-2М, 532-М и др., отдельного переносного омметра (см. рис. 14, в), или по показаниям амперметра и вольтметра при питании обмотки от аккумуляторной батареи (см. рис. 14, г).

Плавкий предохранитель защищает амперметр и батарею при случайном коротком замы­кании цепи. К контактным кольцам ротора подключают щупы и делением величины измеренного напряжения на силу тока опре­деляют сопротивление и сравнивают его с техническими усло­виями (см. табл. 2).

Рис. 14. Проверка обмотки возбуждения:

а—на обрыв; б—на замыкание с валом и полюсом; в

— омметром на обрыв и меж­витковое замыкание;г — — подключение приборов для определения сопротивления.

Проверка обмотки статора на обрыв.Проверка обмотки ста тора на обрыв производится при помощи контрольной лампы или омметра. Лампу и источник питания поочередно подключают к концам двух фаз по cxeме рис. 15, а.

При обрыве в одной из кату­шек лампа гореть не будет. Омметр, подключенный к этой фазе, покажет «бесконечность При подключении к двум другим фазам он покажет сопротивление этих двух фаз.

Проверка обмотки статора на замыкание с сердечником.При такой неисправности значительно снижается мощность генератора или генератор не работает, увеличивается его нагрев. Аккумуля­торная батарея не заряжается. Проверка производится контроль­ной лампой напряжение 220 В. Лампу подключают к сердечнику и любому выводу обмотки по схеме рис. 15, б.

При наличии замы­кания лампа будет гореть.

Проверка обмотки статора на межвитковое замыкание.Меж­витковое замыкание в катушках обмотки статора определяется измерением сопротивления катушек фаз отдельным омметром (см. рис. 15, в), на стендах Э211, 532-2М, 532-М и других, или по схеме, приведенной на рис. 15, г. Если сопротивление двух обмо­ток (замеренное или подсчитанное) меньше указанного в табл. 2, то обмотка статора имеет межвитковое замыкание. Эту неис­правность можно обнаружить, используя нулевую точку обмотки статора. Для этого необходимо замерить или подсчитать сопро­тивление каждой фазы в отдельности и, сравнивая сопротивле­ния Рис. 15. Проверка обмотки статора:

а —

на обрыв; б — на замыкание с сердечником;в — на межвитковое замыкание и обрыв

омметром; г

— подключение приборов для определения сопротивления обмотки статора

всех трех фаз, определить, какая из них имеет межвитковое замыкание. Обмотка фазы, имеющая межвитковое замыкание, будет иметь меньшее сопротивление, чем другие. Дефектную обмотку заменяют.

Исправность обмоток статора можно проверить на контрольно-испытательных стендах на симметричность фаз. При этой про­верке замеряется переменное напряжение между фазами обмотки статора до выпрямительного блока при одинаковой (постоянной) частоте вращения ротора генератора. Если напряжение, наводи­мое (индуктируемое) в обмотках статора, неодинаковое, то это указывает на неисправность обмотки статора.

Для измерения напряжения двух фаз проводами вольтметра стенда через окна крышки генератора поочередно касаются двух радиаторов выпрямительного блока (для генераторов с выпрями­тельными блоками типа ВБГ) или головок винтов, соединяющих обмотку статора и выпрямительный блок (для генераторов с выпрямительными блоками типа БПВ).

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения:Студент — человек, постоянно откладывающий неизбежность. 10824 — | 7386 — или читать все. 188.64.169.166 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock! и обновите страницу (F5)

очень нужно

Причины неисправностей

Причинами поломки ротора может быть неправильная эксплуатация электроинструмента, которая представлена следующими факторами:

• превышено допустимое время непрерывной работы, что является одной из основных причин выхода из строя бытовых болгарок;
• проведение работ в условиях агрессивных сред с наличием песка, влаги, абразивной пыли и других подобных материалов;
• работа в условиях, превышающих допустимую нагрузку;
• некоторые механические неисправности влияют на дисбаланс вращающегося ротора, что в конечном итоге сказывается на нормальном функционировании электрической цепи ротора;
• нестабильность сетевого напряжения во время работы электроинструментом.

Исправный ротор для Бош УШМ GWS6-100/GWS 850 MAX. Фото 220Вольт

Работа электроинструмента, сопряженная с действием указанных факторов, приводит к возникновению следующих неисправностей:

• обрыв проводников катушек;
• короткое замыкание между витками из-за подгоревшей изоляции;
• изоляция теряет свои свойства, что может вызвать пробой обмотки на корпус сердечника;
• нарушение коллекторных контактов;
• частички обгоревшего изоляционного лака или оплавившегося припоя попавшие в зазоры, которые соприкасаются с вращающимся ротором, могут нанести механические повреждения элементам болгарки: трещины, скалывания, глубокие царапины.
• ламели коллектора неравномерно изнашиваются, на них образуется нагар от короткого замыкания.

В основном это происходит при длительной работе коллекторного двигателя болгарки без перерыва на отдых. Изоляция обмотки от нагрева теряет свои характеристики, оплавляется, что приводит к короткому замыканию витков. Контакты, соединяющие обмотку якоря с ламелями коллектора, могут отпаяться, электрический ток прерывается и электропривод останавливается.

Типы электродвигателей

Наиболее распространённые электродвигатели это;

Асинхронный трехфазный двигатель с короткозамкнутым ротором

– асинхронный трехфазный двигатель с короткозамкнутым ротором. Три обмотки двигателя уложены в пазы статора; – асинхронный однофазный двигатель с короткозамкнутым ротором. В основном его применение находит в бытовой электротехнике в пылесосах, стиральных машинах, вытяжках, вентиляторах, кондиционерах; – коллекторные двигатели постоянного тока установлены в электрооборудовании автомобиля (вентиляторы, стеклоподъемники, насосы); – коллекторный двигатель переменного тока находит применение в электрических инструментах. К таким инструментам относятся электродрели, болгарки, перфораторы, мясорубки; – асинхронный двигатель с фазным ротором имеет довольно мощный пусковой момент. Поэтому такие двигатели устанавливаются в приводах подъемников, кранах, лифтах.

Любой движок состоит из стационарно закрепленного корпуса — статора и вращающегося в нем ротора, который еще называют якорь.

Его круговое движение создается за счет воздействия на него вращающегося магнитного поля статора, формируемого протеканием электрических токов по статорным обмоткам.

Когда обмотки исправны, то по ним текут номинальные расчетные токи, создающие магнитные потоки оптимальной величины.

Если сопротивление прводов или их изоляция нарушена, то создаются токи утечек, коротких замыканий и другие повреждения, влияющие на работу электродвигателя.

Между статором и ротором выполнен минимально возможный зазор. Его могут нарушить:

Когда происходит задевание вращающихся частей о неподвижный корпус, то создается их разрушение и дополнительные механические нагрузки. Все это требует тщательного осмотра, анализа состояния внутренних частей до начала электрических проверок.

Довольно часто не квалифицированный разбор является дополнительной причиной поломок. Пользуйтесь специальным инструментом и съемниками, исключающими повреждения граней валов.

После разборки сразу во время осмотра проверяют люфты, свободный ход подшипников, их чистоту и смазку, правильность посадочных мест.

Кроме этого у коллекторного электродвигателя могут быть сильно изношены пластины или щетки.

Все это необходимо проверять до подачи рабочего напряжения.

Особенности конструкций, влияющие на технологию поиска дефектов

Обычно производитель электрические характеристики указывает на табличке, прикрепленной на корпусе. Этим сведениям стоит верить.

Однако часто во время ремонта или перемотки конструкция статора изменяется, а табличка остается прежняя. Этот вариант следует тоже учитывать.

Для бытовой сети 220 вольт могут использоваться двигатели:

В схемах 380 вольт работают трехфазные синхронные и асинхронные электродвигатели.

Все они отличаются по конструкции, но, в силу работы по общим законам электротехники, позволяют использовать одинаковые методики проверок, заключающиеся в замерах электрических характеристик косвенными и прямыми методами.

Как «оживить» неисправный прибор?

Ремонт якоря электродвигателя начинают только после полной уверенности в неисправности узла. Царапины и сколы на ламелях убирают круговой проточкой поверхности. Нагар и копоть можно снять чистящими средствами для контактных электрических соединений. Разбитые подшипники перепрессовывают и меняют на новые

Важно соблюсти балансировку вала при сборке

Вращение должно быть лёгким и без шума. Поврежденную изоляцию восстанавливают, можно использовать обычную изоленту. Соединения, вызывающие подозрения, лучше пропаять заново. При проблемах с катушками якоря рекомендуется прибегнуть к перемотке, которую можно выполнить самостоятельно.

Межвитковое замыкание статора

Часто на неисправном двигателе имеется межвитковое замыкание. Сначала проверяют обмотку статора на сопротивление. Это ненадежный метод, так как мультиметр не всегда может точно показать результат замера. Это зависит и от технологии перемотки двигателя, от старости железа.

Клещами тоже можно измерить сопротивление и ток. Иногда проверяют по звуку работающего мотора, при условии, что подшипники исправны, смазаны, редуктор привода исправен. Еще проверяют межвитковое замыкание осциллографом, но они имеют большую стоимость, не у каждого имеется этот прибор.

Внешне осматривают двигатель. Не должно быть следов масла, подтеков, запаха. Измеренный по фазам ток, должен быть одинаковый. Хорошим тестером проверяют обмотки на сопротивление. При разнице в замерах более 10% есть вероятность замыкания витков обмоток.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

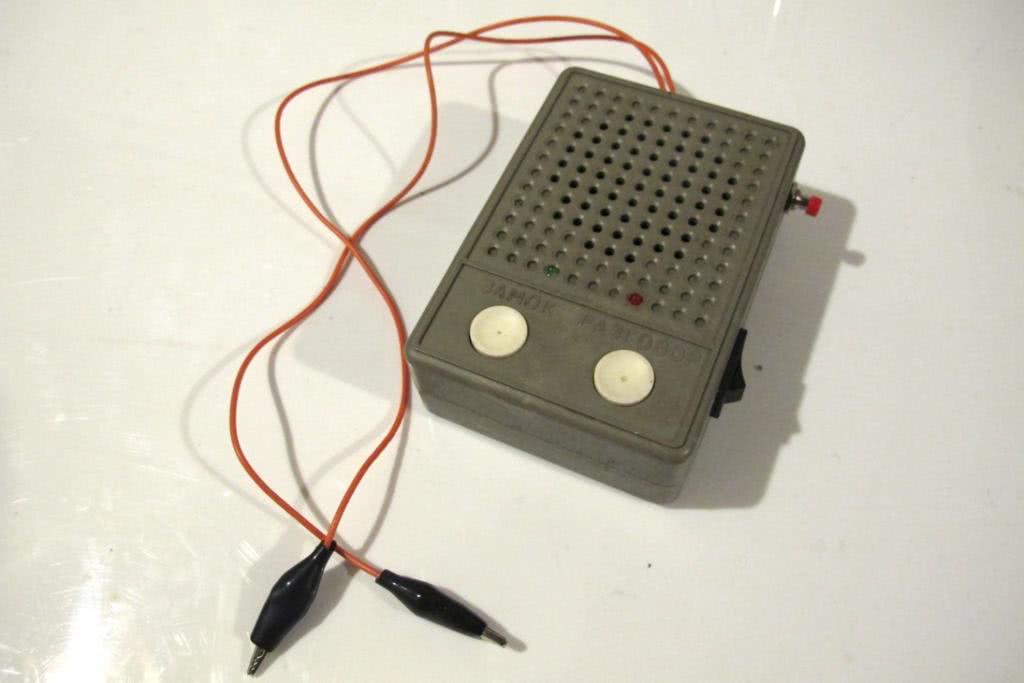

Схема прибора для проверки межвиткового замыкания
