Муз центр из автомагнитолы своими руками. как смастерить музыкальный центр своими руками. бумбокс из автомагнитолы. самодельная аудиосистема

Важные моменты перед работой

Существует множество разновидностей техники, воспроизводящей звуки и видео. Но не все способны передавать звуковые сигналы так же качественно, как это делают стандартные проигрыватели. Но последние становятся не так популярными сами по себе, и приходится искать, где их можно применить. Выделяют следующее:

1. Использование системы в качестве колонок, чтобы усилить звук на телефоне или плеере.
2. Подключить к центру планшет, чтобы улучшить качество звучания.
3. Использование проигрывателя в качестве колонок для телевизоров.
4. Подсоединение к компьютеру. Это позволит не только слушать музыку, но и смотреть фильмы с качественным звучанием.
5. Подключить к ноутбуку. Хорошая идея, если в устройстве некачественная аудиосистема.

Самодельный корпус простого MP3 USB bluetooth музыкального центра

Как сделать корпус для MP3 USB bluetooth мини музыкального центра своими руками / Sekretmastera

Watch this video on YouTube

Корпус Bluetooth центра

Корпус делался из доступных для автора материалов. Вы можете сделать корпус из других материалов и других размеров. Размеры корпуса 265×158×140 мм. Спросите почему такого размера. Просто под рукой был обрезок лакированной плиты OSB размером 2500×140×9 мм. Из этого куска и вырезаны все детали корпуса. Нарезку удобно осуществлять торцевой циркуляционной пилой.

1. Корпус собран на клею ПВА и тонких саморезах, по примеру ранее сделанной мощной блютуз колонки. Места склейки зачищались от лака наждачной бумагой.
2. Внутрь корпуса вставляется перегородка для формирования объема для динамиков и электроники.
3. Тыльная панель сделана с оригинальной крышкой. Крышка выпилена ручным лобзиком под наклоном.
4. Лицевая панель прикладывается к корпусу. На нее переносятся контуры перегородок и намечаются места установки динамиков и модуля.
5. Вырезаются отверстия под динамики, модуль и фазоинверторы.
6. Сверлятся отверстия в перегородках, через которые заводятся провода подключения динамиков и антенны. Антенна закреплена термоклеем на внутренних стенках корпуса.
7. Корпус собирается. Панели не приклеиваются. Шлифуются все углы и места соединения деталей. Снимаются панели и детали лакируются.
8. На переднюю панель устанавливаем и закрепляем термоклеем динамики. Припаиваем проводники, соблюдая полярность, и закрепляем переднюю и тыльную панели на корпусе. Вклеиваем фазоинверторы. Трубки — это гильзы соединения гофротрубы.
9. Вставляем модуль. Подаем питание. Все должно работать. Смотрите видео.

Детали корпуса Bluetooth центра Соединение стенок корпуса Внутренняя перегородка корпуса Сборка корпуса центра Корпус собран Тыльная панель с крышкой Разметка лицевой панели Отверстия в передней панели Вклеены фазоинверторы Лицевая панель музыкального центра Корпус Bluetooth центра Разводка проводников Установка динамиков на лицевой панели Лицевая панель закреплена в корпусе Лицевая панель Установка модуля Крышка тыльной панели Bluetooth музыкальный центр

Для строительства простого MP3 FM USB bluetooth мини музыкального центра прямых затрат было не больше 300 рублей (2016 г.). Все остальное было под рукой или лежало без дела. Можно сказать Китай рулит. Минимум затрат и на выходе самодельный мини музыкальный центр. Есть вопросы — задавайте. Хотите похвастаться — присылайте фото. Да! И если в вашей местности FM вещания нет или от вещания вянут уши, то вы вполне можете организовать своё вещание на FM диапазоне. Главное передавать на свободных частотах, не вещать мат и политику, тогда вас никто не тронет. Вот ссылка а приличный FM передатчик стартового уровня https://ali.pub/4bw467.

Алгоритм встраивания модуля в музыкальный центр

Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.

Важно! Уместней всего смонтировать модуль в отделение для аудиокассет или вместо CD дисковода. Если старый привод еще рабочий, то можно оставить его

В результате устройство сможет работать как с флешкой, так и с диском.

Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.

При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.

Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете. Аудиомодуль должен иметь постоянное питание 5 V . От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.

Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb .

Все тонкости переделки детально показаны в видео далее.

Из чего собрать музыкальный центр

В основе изобретений лежит умение использовать чужие детали для создания новых вещей. К примеру, микроконтроллеры уже давно составляют часть сложной аппаратуры, но никогда еще их использование не выглядело столь простым, как в начале XXI века. Встраиваемые микросистемы позволяют проигрывать массу форматов, включая флэш-карты памяти. Это позволяет использовать микросхемы для декодирования сигнала. Большинство стоит 1000-2000 рублей и дополняется пультом управления.

В видео на Ютуб обсуждается возможность создания самостоятельно музыкального центра из встраиваемой микросистемы MP2896. В продаже множество прочих. Плюс в возможности выбора. Старую музыкальную систему используйте с толком. Известно, что у современников отпала надобность в кассетных магнитофонах, две нижние деки убираются вместе с головками предусилителя и прочими ненужными вещами. Внутри остается радио с проигрывателем дисков. Кстати, последний замените на DVD привод, загвоздка лишь в распознавании формата.

Вместо дек остается поставить пару современных широкополосных динамиков, чтобы получить некое подобие бумбокса. Плюс в красивом внешнем виде, удобных элементах регулировки, отсутствии внешних колонок. Внутри уже стоит блок питания, дополнительный большой плюс. Стандартов USB старая техника не знала, следовательно, неотъемлемой частью процедуры станет встраивание кард-ридера либо интегрированной микросистемы наподобие названной выше. Отдельные новинки техники наши читатели осмотрят на сайте electronshik.ru, где выставлены и цены. Приводим характеристики MP2896:

MP2896

• Напряжение питания +5 В.
• Допустимый разброс напряжения питания ±0,25 В.
• Потребляемый ток 100 мА.
• Тип разъемов MU 2F, MU 3F.
• Тип разъемов печатной платы MW 2M.
• Входные интерфейсы SD, FM, USB, AUX.
• Цифровые часы.
• Четыре настройки эквалайзера.
• Входные и выходные напряжения по информационным каналам составляют 0,25 – 0,5 мВ.

Имеются ограничения по файловой системе носителей, пульт управления. В результате видим устройство с напряжением питания 5 В, которое читает флэщки, принимает радиовещание, пропускает через эквалайзер формируемый внешний звук. Остается добавить сюда усилитель низкой частоты и динамики, чтобы получить работоспособную систему.

Как сделать корпус радиоприемника своими руками

Корпус решил сделать из кусков — обрезков OSB плит. Заготовки вырезались электролобзиком.

1. Для приемника потребуется шесть заготовок:

— лицевая панель рамка для крепления автомагнитолы размером 260мм×95мм;

— лицевая панель для динамика 260мм×240мм;

— боковая стенка, высота 330мм, основание 240мм, верхняя часть 260мм, потребуется две штуки;

— верхняя крышка 262мм×260мм;

— нижняя крышка 230мм×260мм.

Внешние габариты ящика радиоприемника следующие, ширина 275мм, высота 330мм, глубина 260мм. Заготовки с лицевой стороны отшлифовал наждачной шкуркой.

2. Вопрос конечной отделки приемника не решен до сих пор, поэтому для свободы мысли решил собрать корпус на клею ПВА. Сборку начинаем с основания приемника, для этого в месте крепления боковых стенок при помощи саморезов на клею крепим две рейки сечением 25мм×25мм.

3. Такие же бруски приклеил в местах крепления боковых стенок верхней крышки, здесь саморезы не использовал, прижимное усилие для склеивания осуществил струбцинами. Время высыхания каждой склейки 24 часа.

Заготовки деталей

Заготовка днища

Установка реек

4. К днищу и крышке приклеил боковые стенки. Стенки прижимаем к рейкам струбцинами. Обязательно надо проверить диагонали ящика, замеры должны быть одинаковы. Если, что-то криво то лучше все исправить на этом этапе.

5. После высыхания склеек ящика приклеил рейки по контуру крепления будущей задней крышки, а также приклеил рейки в местах установки лицевых панелей. Для фиксации использовал струбцины.

Сборка ящика

Вклеивание реек

Вклеивание реек

6. Аккуратно разметил и выпилил на панели крепления магнитолы вырез по центру верхней части шириной 178мм и глубиной 50мм.

7. В панели громкоговорителя по центру высверлил отверстие диаметром 113мм для динамика. В качестве динамика можно использовать старые исправные, восстановленные автомобильные или иные громкоговорители. Сразу можно высверлить крепежные отверстия. В данную конструкцию установлен непарный динамик , оставшийся от конструкции опубликованной здесь.

8. До установки панелей обязательно шлифуем наждачной бумагой их лицевую часть, потом это сделать будет труднее.

9. Вклеиваем панели в ящик. Окончательно высушиваем все соединения.

Вклеивание панелей

Динамик

Ящик внутри

Корпус

Задняя стенка

10. Отшлифовал ящик с торцов и со стороны клеевых соединений.

11. Ящик необходимо тщательно очистить от пыли.

12. Заднюю стенку размерами 320мм×270мм вырезал из куска облагороженной ДВП. В стенке по разметке просверлил отверстия диаметром 10мм. Стенка крепится к корпусу четырмя саморезами.

13. Корпус приемника можно покрыть паркетным лаком, прошпаклевать и покрасить или обклеить шпоном.

Полезные советы

При пайке активных радиокомпонентов (диодов, транзисторов, микросхем) не держите паяльник слишком долго в одной точке. Полупроводниковые радиодетали получают тепловой пробой при перегреве. Также перегрев отслаивает медную фольгу с диэлектрической подложки (основы из стеклотекстолита или гетинакса).

В автомагнитоле mp3-плеер размещают вместо кассетной деки или AudioCD/MP3/DVD-привода – место позволяет.

При отсутствии штатного приёмника идеальным решением будет внешнее подключение радиоприемников марки Tecsun или Degen – они обеспечивают приём на расстоянии до 100 км от FM-ретрансляторов. Высокое качество стереозвука в наушниках говорит само за себя.

В музыкальном центре для дома приёмнику, смартфону или планшету отводится отдельная полочка на передней панели с бортиками. Это позволит сохранить его в оригинальном исполнении.

Электрическая схема соединений

Хотя большинство магнитол обладают разными количеством выходов и входов, отыскать метод подключения их к сети 220 Вольт при изготовлении домашней аудиосистемы несложно. Стандартная электрическая схема подключения кабелей выглядит так:

Для питания системы используется обычный блок питания старого ПК. Перед тем как подключить его к системе, нужно проверить, что устройство обладает достаточной мощностью, чтобы получить 5 ампер.

Необходимы разъёмы для подключения:

Источники питания типа ATX необходимо подключать через управляющие разъёмы. Они находятся на 24 – пиновой гребёнке.

На изображении показано, какие провода необходимо подключать к автомагнитоле.

Спинка устройства имеет следующий вид:

У различных видов магнитолы место установки питания, число выходов звука и иные параметры могут отличаться. Не меняются только цветовые обозначения кабелей.

Тестирование устройства

Для проверки музыкального центра вам необходимо сначала загрузить аудиофайл на портативный носитель информации c выходом USB. После этого включите музыкальный центр в сеть напряжения. Должен высветиться индикатор, подтверждающий включение.

Затем вставьте флешку в нужный порт USB. Если все действия были выполнены правильно, то динамики должны воспроизводить звук. Если звука нет, то прибавьте громкость или проверьте соединение всех контактов.

Итак, корпус полностью не делал, просто использовал часть стола, а сделал что-то типа кожуха обеклейкой из картона и цветного скотча.

Туда вмонтировал 80 мм вентилятор от компьютерного блока питания, купил 2 выключателя автомобильных с лампочками разных цветов.

Один включает питание вентилятора, а другой — подсветку цветомузыки, которую как-то недавно собирал.

Вентилятор подключается через простейший транзисторный регулятор напряжения, которым можно регулировать скорость вращения лопастей — ведь не всегда нам нужны все 100 процентов оборотов. Схема его на рисунке ниже:

Регулятор выполнен навесом, прямо на самом переменном резисторе. На транзистор прикрутил кусочек алюминия на всякий случай. Хотя он практически и не греется.

Почему использовал именно картон? Он хорош тем, что прекрасно режется и принимает любую необходимую форму, выключатели замечательно стали, охлаждение обеспечено.

Блок питания — импульсный, на 12В 4А. Его мощности вполне достаточно для питания всей системы.

А подключается всё это хозяйство к сетевому фильтру.

Общие затраты на систему:

Блок питания 700 рублей — 12 вольт 4 А- магинтола 900 рублей вместе с фильтром питания кожухом и всей проводкой.- колонки — 2 комплекта колонок Mystery MJ103BX ПО 800 РУБЛЕЙ — 1600 рублей с моей скидкой 1500 руб.- два выключателя с индикацией на 12 вольт — 45 рублей.- вентилятор регулятор и транзистор, скотч провода изолента и прочие расходники уже были в наличие.

В своём варианте вы можете использовать для корпуса текстолит, алюминий или фанеру (разместив магнитолу внутри старой колонки). Главное, я показал вам сам принцип построения подобных аппаратов. Конструкция самодельного музыкального центра установлена и радует своей удобностью и хорошей работой вот уже который день! С вами был тов. redmoon.

Обсудить статью КАК СДЕЛАТЬ МУЗЫКАЛЬНЫЙ ЦЕНТР

Музыкальный центр можно соорудить из старого кассетного медиацентра. При должном старании получится функциональное и вполне современное устройство.
Процесс создания прибора своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.

Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:

• Воспроизводить звук при помощи подходящей пассивной акустики, оставшейся от старого магнитофона или проигрывателя.
• В зависимости от сложности устройства, проигрывать компакт-диски, в том числе, в цифровых форматах.
• Установить радио, антенну для которого можно смонтировать внутри колонки.

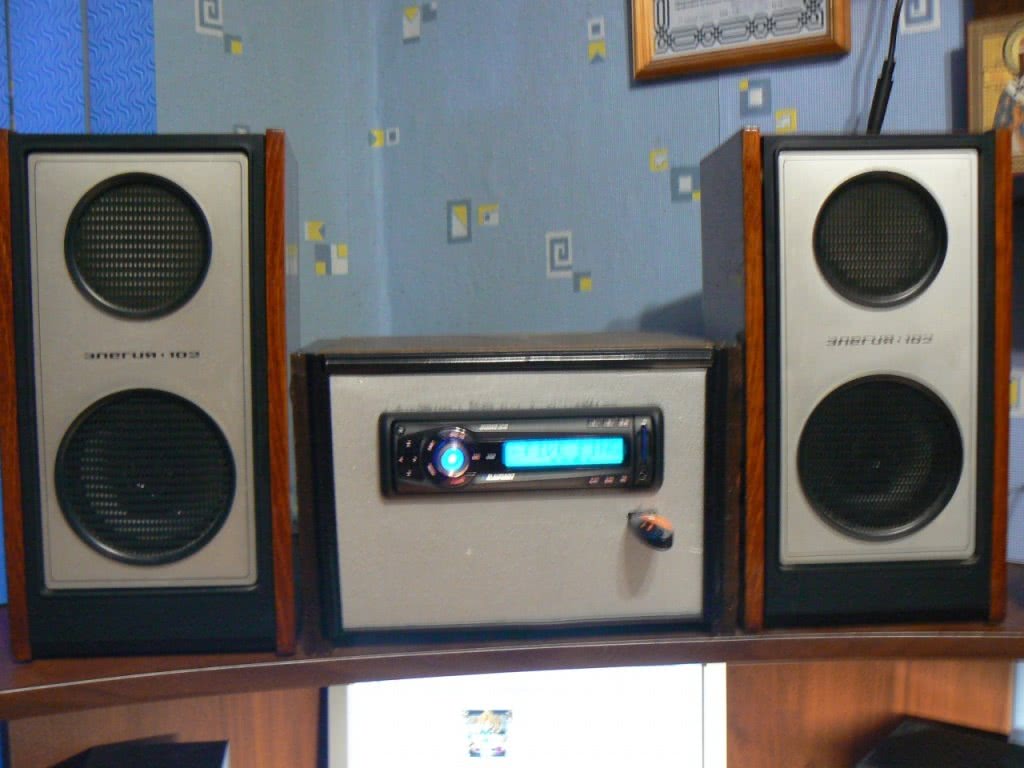

На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.

Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.

Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.

Можно разместить старую магнитолу на месте кассетных дек
, не используемых по причине устаревших носителей данных.

Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.

В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением. Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.

Принципиальная схема музыкального центра

Рассмотрим приемник. В случае музыкальных центров Samsung в УКВ диапазоне сигнал телескопической антенны приходит на преселектор (набор резонансных контуров фильтрации канала плюс усилитель высокой частоты). Далее следует типичная схема: смеситель с гетеродином, детектор. Перестройка контуров проводится варикапами при помощи напряжения микросхемы автоподстройки частоты музыкального центра LM7000. Для сглаживания сигнал фильтруется перед подачей на варикапы. Частота гетеродина приемника контролируется микросхемой LM7000. Селекция сигнала производится преимущественно в усилителе промежуточной частоты. До него частота скачет, здесь принимает фиксированное значение (10,7 МГц). Следовательно, пьезокерамические фильтры настраиваются попроще.

Микросхема КА2295Q, указывалось выше, представлена комбинацией амплитудного и частотного детектора и выделяет полезный сигнал из несущей. Сюда входит тракт средних, длинных волн. Включая гетеродины, смесители, усилители. Первый каскад снабжен автоматической регулировкой усиления. Для корректной работы частотного детектора музыкального центра необходим фазосдвигающий колебательный контур. Автоматическая регулировка усиления работает по сигналу смесителя. Необходимо, чтобы усилитель промежуточной частоты, преобразователь частоты не вышли в режим отсечки.

https://youtube.com/watch?v=CS7EPJPzQ-0

С детектора частотной модуляции через фильтр сигнал подается стереодекодеру пилот-тон. Информация о наличии стереосигнала выдается на центральный контроллер. Можно выбрать режим регулятором принудительно. Центральный контроллер музыкального центра получает информацию о состоянии сигнала, управляет формированием звука. Балансировка каналов происходит посредством переменного резистора. Фильтрованный сигнал поступает на микросхему TDA 7318, где начинается каскад главного усилителя низкой частоты музыкального центра.

В диапазонах СВ и ДВ используются рамочные антенны с трансформаторной связью. Устройство музыкального центра включает транзисторы коммутации каналов по диапазонам. Гетеродины коммутируются по мере необходимости электронными ключами. Подстройка ведется варикапами, подстройка производится по сигналам АПЧ. Усилитель высокой частоты является широкополосным, не коммутируется в музыкальном центре. Промежуточная частота в СВ и ДВ диапазонах составляет 450 кГц (типичное значение). Детектированный сигнал, не проходя схему пилот-тон, сразу подается фильтрам, на выходной усилитель приемника. Что касается СВ и ДВ, схема обменивается с центральным контроллером музыкального центра о факте захвата частоты, что помогает «мозгу» быть в курсе событий.

Осталось добавить, имеется два канала, просто на частотах FM звучание разное, на ДВ и СВ одинаковое. Что и называется, собственно, стерео и моно. При чтении кассет, дисков аналогичная ситуация, можно искусственно привести раздельное воспроизведение к слитному. Различия меж каналами музыкального центра нивелируются.

Всегда ищите оригинальные заводские схемы, описания, предваряя копание электронного нутра бытовой техники. Чертежи микросхем открыты правообладателями свободному доступу. Назначение чипов расписано сайтами заводов-изготовителей.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

1. В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
2. Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.
3. Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.
4. Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.
5. Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Как сделать усилитель звука из магнитолы

Многие автолюбители используют усилитель низкой частоты от автомобильной магнитолы для подключения к нему внешних источников звука. Это может быть телефон, смартфон или планшет. Подключение этих устройств может быть реализовано несколькими способами. Самый простой вариант это использование кассетного адаптера.

Это устройство представляет собой стандартную кассету, внутри которой находится несколько пластиковых шестерёнок для имитации работы лентопротяжного механизма и магнитная головка. К выводам головки припаян провод, заканчивающийся разъёмом Mini jack 3,5 мм. Этот разъём вставляется в гнездо AUX OUT любого внешнего устройства. Сигнал звуковой частоты с источника поступает на магнитную головку адаптера, которая выполняет функцию передатчика. Звуковой сигнал поступает на головку адаптера, при этом вокруг неё образуется переменное магнитное поле, которое воспринимается магнитной головкой автомагнитолы. Далее сигнал усиливается и поступает на акустическую систему автомобиля.

Данная конструкция обладает следующими достоинствами:

• низкая цена;
• не требуется источник питания;
• может быть подключена к любому устройству;
• хорошее качество звука.

Основным достоинством данного устройства является то, что автомагнитолу не нужно вскрывать и паять дополнительные провода. Использовать кассетный адаптер может практически любой автовладелец. Недостатком является необходимость включать магнитолу в режим воспроизведения, при этом слышен звук от работающего лентопротяжного механизма и шестерёнок адаптера. Чтобы избавиться от этого, достаточно отпаять один из проводов питания электродвигателя, так как в этой конструкции он не нужен. Кассетный адаптер можно использовать с любыми автомобильными магнитолами.

Если узел кассетоприёмника сломан, то сделать усилитель звука из автомагнитолы можно другими способами. На старых типах автомагнитол отсутствует дополнительный вход AUX-in, но если он имеется, то его можно использовать для подключения внешних источников звука. Для этого нужно приобрести Wireless Bluetooth Music Receiver. Это небольшая пластмассовая коробочка, на которую установлен штекер Mini jack 3,5 мм. Он вставляется во входное гнездо автомагнитолы. Это устройство позволяет через канал Bluetooth прослушивать музыку или радиотрансляцию с любого устройства. Таким каналом оборудованы все смартфоны и планшеты, а так же большинство моделей старых мобильных телефонов.

Переходник выпускается в двух вариантах:

• с питанием от прикуривателя;
• с встроенным аккумулятором.

Второй вариант предпочтительнее, так как от гнезда автомобильного прикуривателя обычно питается GPS навигатор, а если нужно установить видеорегистратор, то на прикуриватель придётся ставить разветвитель. В результате получится слишком большое количество проводов. Система со встроенным аккумулятором или литиевой батарейкой свободна от этих недостатков. Достаточно не забывать своевременно, менять источник питания.

Другой вариант заключается в использовании FM трансмиттера. Это устройство позволяет слушать музыку с внешних носителей, если автомагнитола оснащена FM тюнером. Трансмиттер является переходным звеном между картой памяти, на которой записаны любимые музыкальные произведения и усилителем звуковой частоты автомобильной магнитолы. Это устройство получает питание от прикуривателя автомобиля. На его передней панели имеется маленький дисплей, на котором высвечивается рабочая частота.

Трансмиттер имеет разъём USB для размещения флэш-карты и слот для установки карт памяти формата Micro SD. Некоторые модели комплектуются пультом дистанционного управления. Электронный блок трансмиттера преобразовывает информацию, записанную на карте памяти в аналоговый сигнал высокой частоты в FM диапазоне. Далее передающий блок транслирует сигнал на FM приёмник автомобильной магнитолы. Несущая частота трансмиттера должна находиться в стороне от частот передающих радиостанций, чтобы исключить влияние помех на сигнал.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

https://youtube.com/watch?v=xHGrvc5CdOo

Всем самодельщикам привет! Друг недавно отдал сгоревшую автомобильную магнитолу, купленную в гипермаркете с работающим USB и FM. Подключил к питанию — заработала. Разобрал дальше, на выходной микросхеме выколот кусок пластика — всё понятно, замкнули выходы. Решил её реставрировать, благо выпала тройка свободных дней, да и недавно собрал усилитель на ТА8205.

Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

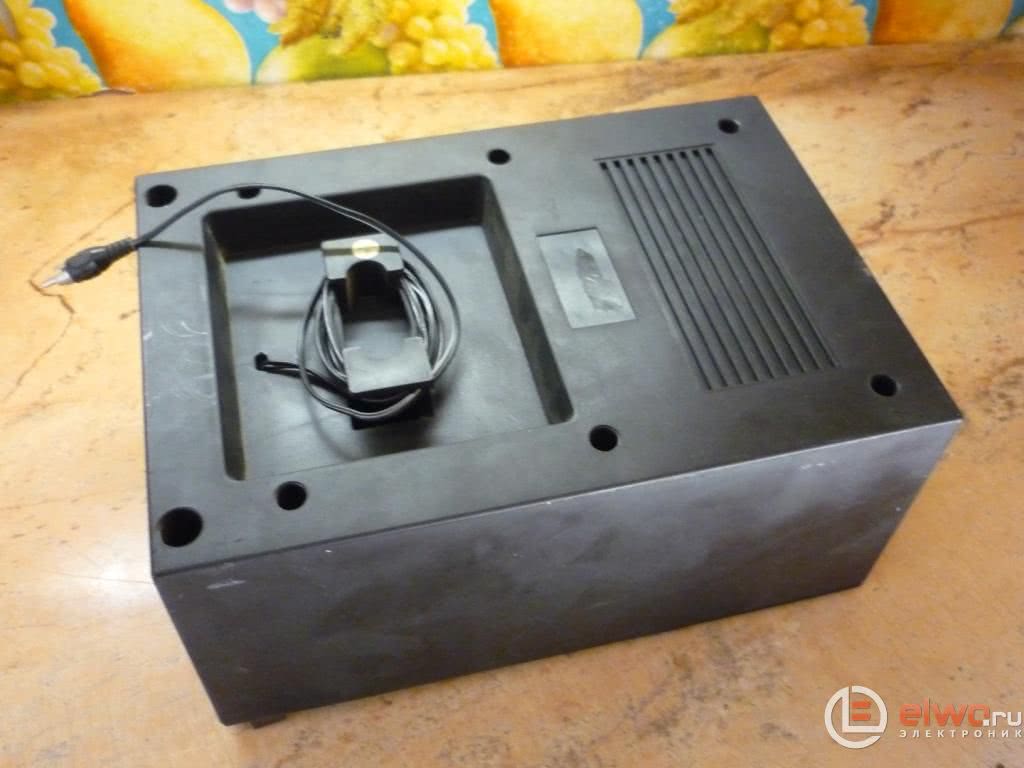

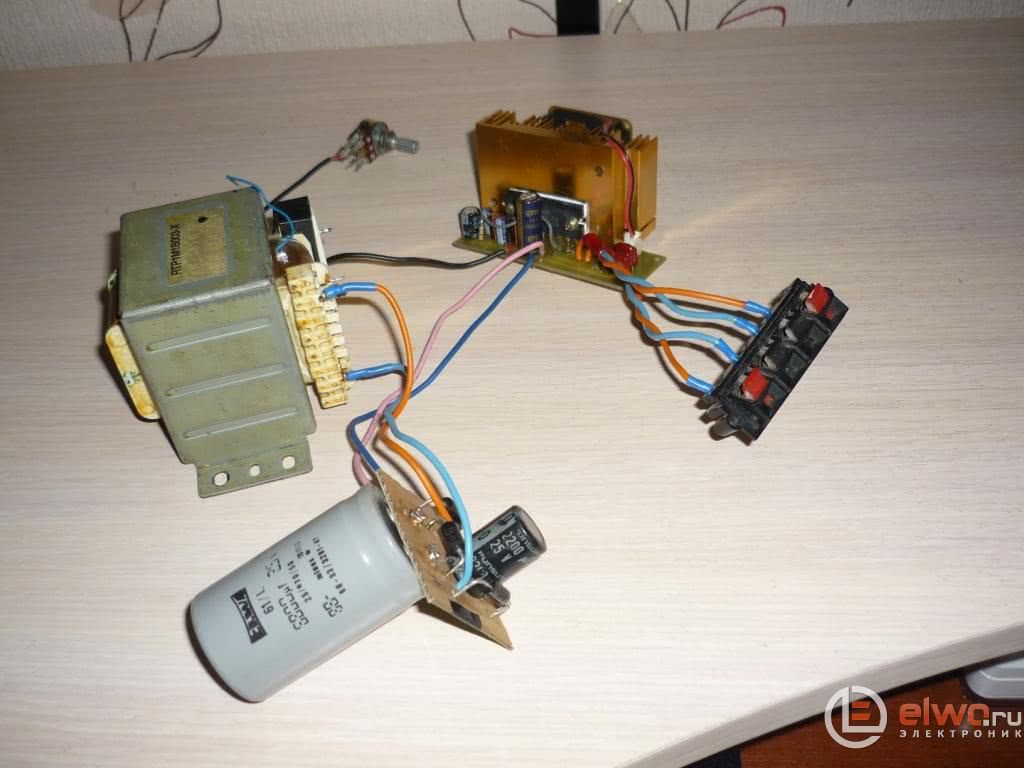

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.

Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.

Подключение автомагнитолы к сети 220

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты. Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого производителя, способна «раскачать» домашние колонки без потерь в качестве воспроизведения звука. А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

Заключение

Хочу напомнить, что к работам такого рода можно приступать, имея отчётливое представление об опасности поражения электрическим током. Следует помнить, что напряжение бытовой электросети 220 Вольт является смертельным. Включение в сеть электрических приборов со снятыми крышками категорически запрещено в процессе эксплуатации

Поэтому производя манипуляции со включенным без крышки в сеть, нужно проявлять повышенную осторожность и аккуратность, не прикасаясь к плате руками. Работая с мультиметром, следует не допускать возможности замыкания щупом соседних контактных площадок на плате, что может привести к повреждению схемы музыкального центра.Про касается питания 5 В, если по каким-то причинам Вам не удалось его найти, а имеется в наличии напряжение 9 – 15 Вольт, то можно использовать другую модификацию
