Как подключить автомобильный усилитель своими руками

Как подключить

Подключение двухканального усилителя по мостовой схеме осуществляется разными способами в зависимости от используемой магнитолы, колонок и сабвуфера.

Также на метод присоединения влияет количество и особенности компонентов.

Магнитолу

Выбор необходимого способа определяется схемой подключения, нанесенной на этикетку устройства. Подключение магнитолы к двухканальному усилителю в режиме мостования осуществляется так же, как к стандартному. Существуют 2 способа передачи звука от головного устройства.

В первом случае подсоединение осуществляется с помощью линейных выходов. Во втором случае к усилителю напрямую подключаются выводы магнитолы, предназначенные для колонок. Если применяются 2 усилителя, то линейный выход левого канала подключается к первому, а выход правого — ко второму. Голубой провод с белой полоской от магнитолы подсоединяется к вводу реле управления питанием усилителя (усилителей).

Сабвуфер

Перед тем, как подключить сабвуфер к двуханальному усилителю, следует проверить его сопротивление. Если рабочее сопротивление усилителя составляет 4 Ом, то подключаемый в режиме мостования сабвуфер должен иметь сопротивление 2 Ом. При несоблюдении этих рекомендаций автомобильная аудиосистема может работать нестабильно.

Для подключения усилителя к сабвуферу следует присоединить его положительный провод к положительному выводу левого канала. Отрицательный провод низкочастотного громкоговорителя подключается к отрицательному выходу правого канала. В результате такой операции мощность воспроизводимого сабвуфером звука становится выше. При наличии регулятора фильтра низких частот следует установить значение от 100 до 250 Гц.

Она необходима для того, чтобы диффузоры динамиков двигались в одну сторону. Это обеспечивает необходимое качество звучания на низких частотах. Чтобы провести фазировку, выполняется последовательное соединение сабвуферов.

После этого к свободным проводам на мгновение присоединяется пальчиковая батарейка. Если конусы движутся разнонаправленно, то выводы одного из низкочастотных громкоговорителей меняются местами. Если необходимо присоединить и широкополосные колонки, и сабвуфер, то для этого используется кроссовер.

Колонки

К каждому мостовому двухканальному усилителю можно подключить только одну колонку. Стоит учитывать, что звук автомобильной аудиосистемы в мостовом режиме будет монофоническим из-за объединения каналов. Чтобы получить стереозвук в машине при мостовом методе, есть несколько способов подсоединять к усилителю 2 колонки и более.

Один из них — это использование еще одного усилителя. Другой заключается в последовательном подключении нужного числа колонок к мостовому выходу. Широкополосные динамики подсоединяются так же, как и сабвуфер. Настройки фильтров высоких и низких частот не изменяются. Таким образом, подключение 2-канального усилителя по мостовой схеме не вызовет особых затруднений при правильном проведении работ.

  • Как подключить сабвуфер без усилителя
  • Усилитель из магнитолы своими руками
  • USB автомагнитола Pioneer MVH X460UI
  • Как подключить телефон к магнитоле через USB

Как сделать усилитель звука из магнитолы

Многие автолюбители используют усилитель низкой частоты от автомобильной магнитолы для подключения к нему внешних источников звука. Это может быть телефон, смартфон или планшет. Подключение этих устройств может быть реализовано несколькими способами. Самый простой вариант это использование кассетного адаптера.

Это устройство представляет собой стандартную кассету, внутри которой находится несколько пластиковых шестерёнок для имитации работы лентопротяжного механизма и магнитная головка. К выводам головки припаян провод, заканчивающийся разъёмом Mini jack 3,5 мм. Этот разъём вставляется в гнездо AUX OUT любого внешнего устройства. Сигнал звуковой частоты с источника поступает на магнитную головку адаптера, которая выполняет функцию передатчика. Звуковой сигнал поступает на головку адаптера, при этом вокруг неё образуется переменное магнитное поле, которое воспринимается магнитной головкой автомагнитолы. Далее сигнал усиливается и поступает на акустическую систему автомобиля.

Данная конструкция обладает следующими достоинствами:

  • низкая цена;
  • не требуется источник питания;
  • может быть подключена к любому устройству;
  • хорошее качество звука.

Основным достоинством данного устройства является то, что автомагнитолу не нужно вскрывать и паять дополнительные провода. Использовать кассетный адаптер может практически любой автовладелец. Недостатком является необходимость включать магнитолу в режим воспроизведения, при этом слышен звук от работающего лентопротяжного механизма и шестерёнок адаптера. Чтобы избавиться от этого, достаточно отпаять один из проводов питания электродвигателя, так как в этой конструкции он не нужен. Кассетный адаптер можно использовать с любыми автомобильными магнитолами.

Если узел кассетоприёмника сломан, то сделать усилитель звука из автомагнитолы можно другими способами. На старых типах автомагнитол отсутствует дополнительный вход AUX-in, но если он имеется, то его можно использовать для подключения внешних источников звука. Для этого нужно приобрести Wireless Bluetooth Music Receiver. Это небольшая пластмассовая коробочка, на которую установлен штекер Mini jack 3,5 мм. Он вставляется во входное гнездо автомагнитолы. Это устройство позволяет через канал Bluetooth прослушивать музыку или радиотрансляцию с любого устройства. Таким каналом оборудованы все смартфоны и планшеты, а так же большинство моделей старых мобильных телефонов.

Переходник выпускается в двух вариантах:

  • с питанием от прикуривателя;
  • с встроенным аккумулятором.

Второй вариант предпочтительнее, так как от гнезда автомобильного прикуривателя обычно питается GPS навигатор, а если нужно установить видеорегистратор, то на прикуриватель придётся ставить разветвитель. В результате получится слишком большое количество проводов. Система со встроенным аккумулятором или литиевой батарейкой свободна от этих недостатков. Достаточно не забывать своевременно, менять источник питания.

Другой вариант заключается в использовании FM трансмиттера. Это устройство позволяет слушать музыку с внешних носителей, если автомагнитола оснащена FM тюнером. Трансмиттер является переходным звеном между картой памяти, на которой записаны любимые музыкальные произведения и усилителем звуковой частоты автомобильной магнитолы. Это устройство получает питание от прикуривателя автомобиля. На его передней панели имеется маленький дисплей, на котором высвечивается рабочая частота.

Трансмиттер имеет разъём USB для размещения флэш-карты и слот для установки карт памяти формата Micro SD. Некоторые модели комплектуются пультом дистанционного управления. Электронный блок трансмиттера преобразовывает информацию, записанную на карте памяти в аналоговый сигнал высокой частоты в FM диапазоне. Далее передающий блок транслирует сигнал на FM приёмник автомобильной магнитолы. Несущая частота трансмиттера должна находиться в стороне от частот передающих радиостанций, чтобы исключить влияние помех на сигнал.

Как определить что сигнал слабый

Устанавливать усилитель для антенны авто следует только в том случае, если уровень сигнала низкий. Основными признаками можно назвать:

Для магнитолы усилитель является устройством, которое способно повысить уровень сигнала. При этом можно повысить качество передачи в два раза. Провести установку аппарата можно самостоятельно, проблем с этим не возникает.

Причины плохого сигнала

Усилитель для автоантенны выбирается с учетом того, какая причина привела к возникновению проблемы. Основными можно назвать:

В большинстве случаев искусственные помехи и удаленность от источника становятся причиной ухудшения сигнала. Усиливать радио рекомендуется в случае частых дальних поездок.

Самодельный корпус простого MP3 USB bluetooth музыкального центра

Как сделать корпус для MP3 USB bluetooth мини музыкального центра своими руками / Sekretmastera


Корпус Bluetooth центра

Корпус делался из доступных для автора материалов. Вы можете сделать корпус из других материалов и других размеров. Размеры корпуса 265×158×140 мм. Спросите почему такого размера. Просто под рукой был обрезок лакированной плиты OSB размером 2500×140×9 мм. Из этого куска и вырезаны все детали корпуса. Нарезку удобно осуществлять торцевой циркуляционной пилой.

  1. Корпус собран на клею ПВА и тонких саморезах, по примеру ранее сделанной мощной блютуз колонки. Места склейки зачищались от лака наждачной бумагой.
  2. Внутрь корпуса вставляется перегородка для формирования объема для динамиков и электроники.
  3. Тыльная панель сделана с оригинальной крышкой. Крышка выпилена ручным лобзиком под наклоном.
  4. Лицевая панель прикладывается к корпусу. На нее переносятся контуры перегородок и намечаются места установки динамиков и модуля.
  5. Вырезаются отверстия под динамики, модуль и фазоинверторы.
  6. Сверлятся отверстия в перегородках, через которые заводятся провода подключения динамиков и антенны. Антенна закреплена термоклеем на внутренних стенках корпуса.
  7. Корпус собирается. Панели не приклеиваются. Шлифуются все углы и места соединения деталей. Снимаются панели и детали лакируются.
  8. На переднюю панель устанавливаем и закрепляем термоклеем динамики. Припаиваем проводники, соблюдая полярность, и закрепляем переднюю и тыльную панели на корпусе. Вклеиваем фазоинверторы. Трубки — это гильзы соединения гофротрубы.
  9. Вставляем модуль. Подаем питание. Все должно работать. Смотрите видео.


Детали корпуса Bluetooth class=»aligncenter» width=»1024″ height=»576″ Соединение стенок корпуса


Внутренняя перегородка корпуса


Сборка корпуса class=»aligncenter» width=»1024″ height=»576″ Корпус собран


Тыльная панель с крышкой


Разметка лицевой панели


Отверстия в передней панели


Вклеены фазоинверторы


Лицевая панель музыкального class=»aligncenter» width=»1024″ height=»576″ Корпус Bluetooth class=»aligncenter» width=»1024″ height=»576″ Разводка проводников


Установка динамиков на лицевой панели


Лицевая панель закреплена в корпусе


Лицевая панель


Установка модуля


Крышка тыльной панели


Bluetooth музыкальный центр Для строительства простого MP3 FM USB bluetooth мини музыкального центра прямых затрат было не больше 300 рублей (2016 г.). Все остальное было под рукой или лежало без дела. Можно сказать Китай рулит. Минимум затрат и на выходе самодельный мини музыкальный центр. Есть вопросы — задавайте. Хотите похвастаться — присылайте фото. Да! И если в вашей местности FM вещания нет или от вещания вянут уши, то вы вполне можете организовать своё вещание на FM диапазоне. Главное передавать на свободных частотах, не вещать мат и политику, тогда вас никто не тронет. Вот ссылка а приличный FM передатчик стартового уровня https://ali.pub/4bw467.

С чего начать поиск правильного усилителя?

Как всегда, выбор следует делать исходя из потребностей. Иными словами, сначала проектируем состав системы, а по нему уже становится видно, каким должен быть усилитель. Самое простое — возьмите листок бумаги и нарисуйте, где какие динамики у вас будут установлены.

Определитесь с типом подключения акустики — через пассивные кроссоверы или поканально с активным делением полос. Оба варианта имеют свои достоинства и недостатки, но это — тема отдельного разговора. Пока лишь отмечу, что первый вариант попроще, а второй имеет больше возможностей по настройке и «сведению» полос. В зависимости от выбранного варианта будем подбирать усилители с нужным числом каналов и функционалом.

Аудиосистема может быть достаточно сложной. Поканальное усиление с активным делением и процессоры —обычное дело для автомобильной системы высокого уровня

Уже на этом этапе оцените, что будет являться источником в системе. Если головное устройство с обычными линейными выходами, то тут проблем никаких. Если же вы имеете дело со штатной «головой», то тут почти всегда приходится искать обходные манёвры. Я уже рассматривал эту тему подробнее в статье «Звук в автомобиле: как заставить штатную систему звучать лучше», сейчас отмечу лишь то, что касается подключения усилителей.

Итак, вариантов несколько. Самый простой — подключение прямо к выходам штатного усилителя. Для этого новый усилитель должен иметь кроме обычных входов еще и высокоуровневые. Если их нет, то можно использовать так называемые «преобразователи высокого уровня в линейный».

Высокоуровневые входы входят в оснащение многих моделей автомобильных усилителей

Этот вариант прост, но применим далеко не всегда. Чаще всего штатный усилитель выдает в лучшем случае скорректированный сигнал, а в худшем — приходится иметь дело вообще с многополосным усилением. В этом случае «собрать» исходный сигнал можно только специализированным процессором, и уже потом подключать к нему усилитель. Сюда же отнесём и варианты штатных систем с MOST-шиной, из которой специальным адаптером можно «вытащить» SPDIF или аналоговый сигнал.

Поскольку подобных сложных систем становится всё больше, совсем неудивительно, что на рынке начали появляться усилители с уже встроенным процессором. Но об оснащении чуть дальше.

Критерии подбора усилителя

Как и любая другая техника, автомагнитола имеет определённые характеристики. Если учесть, что она подключается и работает в одной системе с другим оборудованием, их показатели должны максимально подходить друг к другу для совместной эксплуатации.
Поэтому, перед тем, как усилитель подключить к автомагнитоле, тщательно изучите и сопоставьте данные:

  • Одной из наиболее важных технических характеристик усилителя, является единица мощности на один канал. Так вот, при покупке усилителя, этот показатель необходимо сопоставить с соответствующими показателями остального оборудования.
  • Вам обязательно нужно знать, какова номинальная мощность вашей тыловой акустики, а так же динамика сабвуфера(см.Как сделать сабвуфер: дельные советы). Их показатели мощности должны немного превышать мощность одного канала усилителя.
    Это позволит получить максимально качественный звук. К тому же, подобное распределение мощностей предупредит перегрузку динамиков, и хрипеть они точно не будут.
  • Ещё одна важная характеристика усилителя – это сопротивление нагрузке. Нагрузкой для усилителя является акустическая система.
    Поэтому данная характеристика должна быть равной у динамиков и усилителя (например: а там, и там 4 Ом). Вполне нормально, если сопротивление нагрузке у динамиков будет несколько больше.
  • Но если окажется наоборот, есть все шансы, что в процессе эксплуатации и усилитель, и динамики выйдут из строя. Диапазон частот в автомобильном усилителе должен быть не менее 20 Гц – 20 КГц.
    Хорошо, если этот диапазон будет ещё больше.

В современных автомобильных усилителях предусмотрен такой элемент, как кроссовер. Он позволяет работать усилителю в различных режимах, а так же частотах различного диапазона.
Иногда в них предусмотрен линейный транзитный выход, который позволяет подключить к нему, если это необходимо, ещё один усилитель.

Целеполагание

Про автозвук, хороший и разный, ценители могут говорить сутками, да и курам тоже достанется. При этом далеко не всегда говорящие действительно разбираются в том, о чем с таким жаром спорят на форумах. Развитие современных технологий позволяет собрать в своей машине какую угодно по качеству акустическую систему – было бы желание, а главное возможности.

Расположение усилителя в автомобиле

Владельцы автоакустики условно подразделяются на четыре категории:

Можно спокойно поерничать на эту тему, потому что вряд ли настоящему ценителю звука попадется на глаза эта статья. Те, кто понимают, общаются в узком кругу своих, и не засоряют интернет запросами с желанием посмотреть, как подключить усилитель к штатной магнитоле на видео.

Для того чтобы получить желаемое, нужно сперва определить это желаемое, а затем назначить финансовую планку.

Способы достижения цели

Самый хороший способ апгрейда звука в машине – найти тех, кто в этом вопросе разбирается в силу профессиональных навыков. Тогда вопрос будет заключаться только в стрессоустойчивости владельца и степени размятости галантерейного изделия под названием «кошелек». Если бы мир был устроен так просто, то было бы скучно. Мир никогда бы узнал, как подключить четырехканальный усилитель к магнитоле, если у нее только один выход. Это очень распространенное явление в штатных системах, установленных производителем в автомобилях.

В зависимости от модели магнитолы и усилителя возможны разные схемы подключения. Одним из возможных вариантов является увеличение линейки выходов. Дело в том, что часто на плате магнитолы эти выходы есть, но производитель не вывел разъемы на панель устройства.

Что и куда

Другой способ решения проблемы – использование адаптеров. В продаже есть разветвители (Y-коннекторы), позволяющие разделить один линейный выход с магнитолы. Некоторые модели современных усилителей имеют встроенную возможность для подключения входов параллельно. В таком случае дополнительные покупки разветвителей не потребуются.

Вариант расположения под креслом водителя

В более запущенном случае, если нет линейных выходов вообще, схема, позволяющая подключить 4-х канальный усилитель к магнитоле, будет следующая: вы можете воспользоваться сигналом высокого уровня, взяв его напрямую с выходов на динамики. В усилителе подключаемся к входу, имеющему маркировку «Hi Level Input», используя обычные акустические кабели.

Один из самых распространенных вариантов автомобильной акустики — подключить двухканальный усилитель к магнитоле. Этот набор уже отличается от схемы «играет, и ладно», реализуемой штатной магнитолой без усилителя, но еще далек от «наворотов» и действительно качественного звука.

Если подключить 2-х канальный усилитель к магнитоле, то можно твиттеры и мидбасы подключать через ГУ, а тыл – через усилитель. Правда, существуют ограничения в реализации такого варианта: магнитола должна иметь фильтры или система будет нуждаться в пассивном кроссовере для ВЧ-динамиков. Плюс такой системы в том, что впоследствии ее можно расширить, сменив ГУ (Головное Устройство) и приобретя еще один усилитель. Поэтому, если в планах есть развитие автомобильной акустической системы, то лучше купить отдельный 2-х канальный усилитель, чем моноблок.

Как подключить два усилителя мостом

Master/Slave

На усилителях, предназначенных для такого соединения, имеются переключатели MASTER/SLAVE. Поэтому при мостовом подключении один из усилков будет ведущим (Master) второй ведомым (Slave), установите переключатели в этом соответствии. Именно к Master подключаются межблочные кабели (тюльпаны) от магнитолы, а от него через моно разъем сигнал передается на Slave (одинарным межблоком). Это делается для того, чтобы все настройки и управление осуществлялось с одного моноблока — с Master, то есть gain, фильтры, subsonic и т.п. будут выставляться только на нем. Не нужно брать Y разветвители, чтобы пытаться воткнуть межблочники еще и в Slave.

Если производителем заявлена работа возможность работы усилителя в мост, но нет переключателей Master / Slave, значит на нем будет сразу два гнезда с названиями, подобными — Bridge Input и Bridge Output. В таком случае,  на ведущем усилителе используете гнездо Bridge Output и соединяете его с гнездом Bridge Input ведомого.

Подключение акустических проводов

Здесь будьте внимательны и ничего не перепутайте: минусовые разъемы двух усилителей соединяем между собой; далее плюс (+) Ведущего (Master) подключаем к плюсу сабвуфера, а плюс Ведомого (Slave) к минусу сабвуфера!

Да, к сабу идут два плюсовых провода, не нужно напрягаться — все правильно. Дело в том, что на вход одного усилителя подается прямой сигнал, а для второго сигнал переворачивается на 180 градусов. Поэтому  на выходе одного растет положительный потенциал, а на выходе второго такой же но отрицательный. Прирост мощности происходит от того, что усилители или каналы (в случае использования одного уся) работают в пониженном сопротивлении. К примеру, если саб скоммутирован на 4 Ом, то каждый усилитель или канал работает в 2 Ом и т.д.

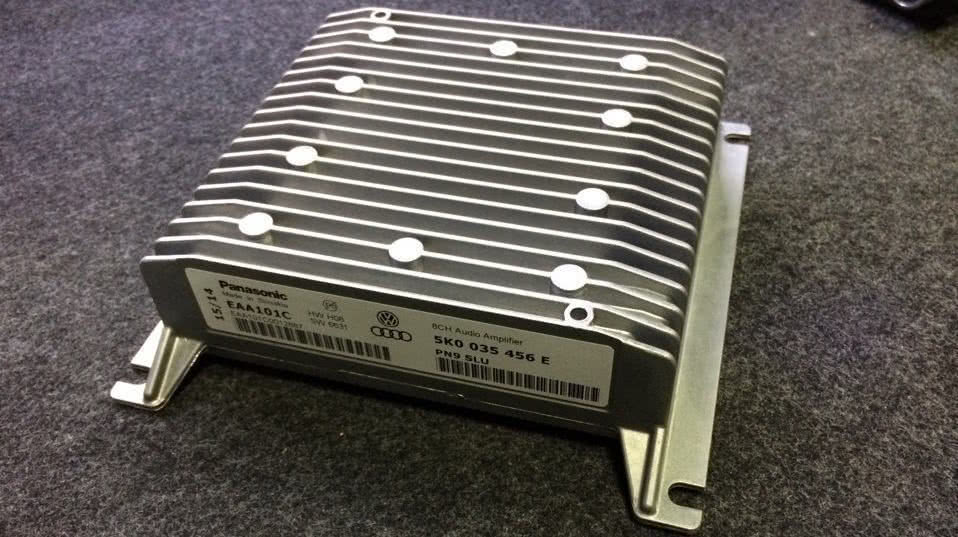

Чем не угодил штатный усилитель?

Полагаю, пропустить этот вопрос было бы неверно. Причин поменять штатный усилитель несколько.

Во-первых, выходная мощность. В данном случае она нужна совсем не для громкости, или, строго говоря, не только для неё. В штатных системах чаще всего используются совсем простые усилители и динамики с пониженным импедансом. Если мы собрались строить новую систему, то совсем не факт, что новые динамики от штатного усилителя зазвучат хорошо. Они могут иметь, например, импеданс выше, чувствительность ниже, и с ними мы с большой вероятностью получим чёрт знает что. Исключения составляет акустика, которая изначально позиционируется производителями для апгрейда «штаток», но мы вроде бы замахнулись на более серьёзные улучшения, а этот вариант уже оставили позади.

Штатные аудиосистемы в основном делаются не самими автопроизводителями, а сторонними компаниями по заказу автопроизводителей. Но далеко не все выносят свой шильдик на лицевую панель

Во-вторых, потому что системы разрабатываются под достаточно жесткие требования — как ценовые, так и конструктивные. Если открыто объявить, что, предположим, аудиокомпоненты для Honda делают Pioneer и Alpine — это может ударить по репутации этих брендов.

В-третьих, оснащение. Штатный усилитель рассчитан на один единственный вариант системы и имеет ноль целых шиш десятых по части дополнительных настроек. А если нам нужно элементарно включить ФВЧ во фронтальных или тыловых каналах? А если нужно подстроить ФНЧ в каналах сабвуфера, чтобы состыковать его с акустическими системами? А если есть более серьёзные намерения?

Итак, по всему получается, что при апгрейде системы простая замена акустики прокатывает не всегда, и новый усилитель становится в разряд must have.

Рекомендуемые модели

При выборе усилителя для автомагнитолы экономить не следует. Устройства сомнительного качества покупать крайне не рекомендуется. Дешевые китайские модели греются, не могут показать хорошего срока безотказной службы. Недорогие часто плохо экранированы, не имеют реальных характеристик, соответствующих заявленным. Есть ряд моделей, показавших хорошую надежность и эффективность применения.

Триада-304

Это устройство подойдет для любых автомагнитол. Усилитель широкополосный, работает в диапазоне FM и коротких волн. У него внешнее питание и 16 дБ коэффициент усиления. Встроенный байпас работает автоматически. Модель рекомендуется отключать в городе, так как она может формировать сигнал, блокируемый тюнером автомагнитолы. Чтобы это сделать, достаточно прервать питание. Рекомендуемая схема использования устройства: город с поездками на дачу.

Цены на Триада-304 на Яндекс Маркете:

Этот усилитель предлагает универсальность использования. У него два переключаемых коэффициента усиления, 12 и 25 дБ. Встроенный индикатор показывает, в каком режиме работает устройство. Есть функция отключения путем прерывания кабеля питания. Модель подойдет как для легковых автомобилей при поездках на дачу, так и для коммерческого транспорта.

Чем отличаются автомобильные усилители от домашних?

На самом деле, сама усилительная часть — особо ничем. Разве что блок питания здесь работает не от бытовых 220 Вольт, а от бортовой 12-вольтовой сети. Принципиальных же отличий, на мой взгляд, два.

Импульсный блок питания занимает немалую долю внутреннего пространства усилителя

Во-первых, большинство автомобильных усилителей универсальны в плане подключения: они предусматривают как обычное подключение нагрузки, так и мостом к паре каналов. Эта возможность позволяет использовать обычные широкополосные усилители не только для подключения акустики, но и для подключения сабвуферов. Последние всё же более «прожорливы» в плане мощности. Простейший вариант, который по праву можно назвать классическим — это 4-канальный усилитель, два канала которого работают на фронтальную акустику, а два оставшихся включаются мостом на сабвуфер.

Схема с 4-канальным усилителем, работающим на фронтальную акустику и сабвуфер, по праву считается классикой автомобильных аудиосистем

Второе принципиальное отличие автомобильных усилителей от домашних — это оснащение. Домашние в большинстве своём — чистые «оконечники». В автомобиле же, как минимум, приходится использовать фильтры.

Например, всё та же простейшая схема с четырёхканальником, к которому подключена фронтальная акустика и сабвуфер. В большинстве случаев акустическое оформление для фронтальных НЧ/СЧ-динамиков реализовано в дверях. Скажем прямо, оно не самое лучшее, а значит, нижний бас желательно ослабить, и в этих каналах нужен ФВЧ. Сабвуфер, напротив, не должен петь голосом, а значит, в этих каналах нужен ФНЧ. Оптимальная частота стыка акустических систем и сабвуфера обычно находится в промежутке между 50 Гц и 100 Гц — чуть ниже, чем принято делить в домашних системах. Пассивное деление тут не прокатит, мотать катушки размером с запасное колесо — нет уж, увольте. А вот активное деление — самое то. Поэтому исторически так и сложилось, что минимальное оснащение усилителя — это активные фильтры НЧ и ВЧ. В основном регулируемые, но встречаются и с фиксированной частотой настройки.

Регулируемые фильтры НЧ и ВЧ есть в подавляющем большинстве автомобильных усилителей

Ну а дальше — больше. К примеру, если предполагается поканальное включение акустики с активным делением, то усилитель должен иметь фильтры с более широкими пределами регулировки. Некоторые олдскульные модели имеют даже переключатели крутизны среза фильтров. Скажем, JL Audio в своё время промышлял подобным. И так по нарастающей, вплоть до оснащения усилителя встроенным процессором и превращения его в настоящий «звуковой комбайн».

Как установить и подключить

Установка и подключение усилителя не вызовет особых трудностей. Вначале необходимо вынуть из магнитолы штекер наружной внешней автомобильной антенны. Затем усилитель закрепляется в подходящем месте. Если он оснащен переключателем «город — трасса», то для удобства управления устройство устанавливается на панели приборов недалеко от магнитолы или в вещевом ящике машины.

Выводной штекер усилителя вставляется в антенное гнездо магнитолы, а вилка антенны — во входной соединитель. После этого к нему подсоединяется питание. Для этого идущий от усилителя провод подключается к голубому с белой полосой проводу магнитолы, по которому идет плюс питания.

Минус к усилителю подается через боковой контакт гнезда и экранную оболочку соединительного кабеля. При сильном сигнале качество приема на антенну с усилителем можно улучшить, если сложить телескопический штырь или согнуть гибкий. Стоит учитывать, что приемный диполь не должен соприкасаться с кузовом автомобиля.

Пять выводов про автомобильные усилители

Итак, подытожу. Если вы всерьёз решили проапгрейдить штатную аудиосистему, новый усилитель определённо нужен. Это раз.

Определитесь с источником. Если это будет штатное ГУ, из которого невозможно вывести линейный сигнал или «цифру», то вам нужно будет либо преобразовать высокоуровневый сигнал в линейный отдельным устройством, либо выбрать усилитель с высокоуровневыми входами. Либо, если штатная система с полосовым усилением и коррекцией сигнала, придётся «восстанавливать» исходный сигнал процессором. Это два.

Любой автомобильный усилитель имеет дополнительное оснащение — от простых фильтров НЧ и ВЧ, позволяющих разделить акустические системы и сабвуфер, до всё тех же продвинутых процессоров, встроенных в сами усилители. Выбор делайте в зависимости от поставленных задач. Это три.

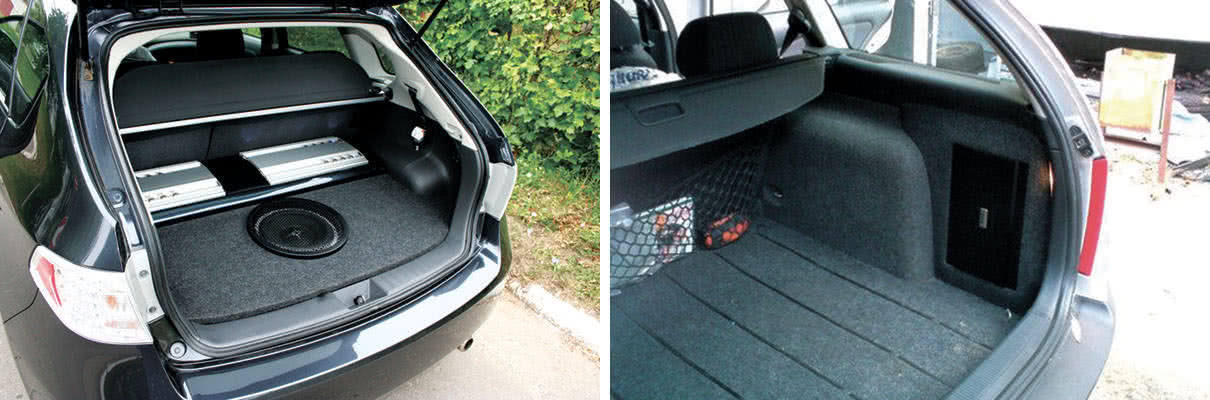

Определитесь с типом инсталляции. Если это «напоказ», то ограничений практически никаких. Если скрытая инсталляция, то есть смысл отдать предпочтение компактным усилителям D-класса. Это четыре.

И наконец, уделите должное внимание питанию. Качественное питание — залог нормальной работы усилителя

Это пять.
