Как восстановить тормозные колодки квадроцикла

Я достаточно долгое время покупал родные передние тормозные колодки для мотовездехода, пока они стоили более-менее приемлемых денег: 370 руб за пару.

Конечно, куда же денутся те, кто уже купил квадроцикл. Пусть платят. И вот на сегодняшний день картина с ценами на колодки следующая:

Да-да, это не шутка, китайские колодки на китайский квадроцикл по мнению поставщика должны стоить дороже, чем японские – на японский автомобиль. Причём ресурс – в десятки раз меньше.

Поэтому я с огромным удовольствием говорю «Нет» гениальным коммерсантам и перехожу на самостоятельное изготовление тормозных накладок простым методом, который давно опробовали многие квадроциклисты.

Для того чтобы восстановить использованные тормозные колодки, нам понадобятся старые истёртые колодки, эпоксидный клей и накладка от диска сцепления грузового автомобиля – КАМАЗа, ЗИЛа и т.д.

Например, я купил накладку от 130-го ЗИЛа за 105 рублей. Толщина данной накладки – 4 мм, как и у колодок.

Она представляет собой фрикционный материал, схожий по свойствам с материалом накладок тормозных колодок. Хотя, наверное, материал этот более мягкий, потому что металлической крошки тут точно меньше. С другой стороны, он более плотный (как мне субъективно показалось), его отвёрткой не поковыряешь.

Используя колодку как шаблон, нужно разметить и выпилить ножовкой или лобзиком необходимое количество заготовок.

С лобзиком на 4 накладки у меня ушло 4 минуты с фотографированием. Лучше сразу выпиливать заготовки максимально приближённые по форме к оригиналу. Вот что получилось.

До идеальной формы их можно довести с помощью точила (или напильника). Точить нужно обязательно с использованием противопылевой маски. И руки при работе с точилом должны быть без перчаток, чтобы не дай бог они не попали во вращающийся диск.

Ещё 5 минут – и всё готово.

Со старой колодки нужно удалить старый тормозной слой. Он удаляется механически – например, стамеской или абразивным кругом-насадкой на болгарку или дрель. Но у меня от трёх колодок он отодрался руками. Плохой был старый клей, значит, раз тут такая ржавчина. (Правда, это не родные колодки CFMOTO, так что не буду их ругать).

Ну, и конечно же, надо зачистить металл от коррозии и грязи. Это дело минутное.

Когда всё будет зачищено, необходимо крупнозернистым наждаком нанести риски на поверхность металла. Они нужны для лучшей адгезии эпоксидного клея.

Наконец, все поверхности следует тщательно обезжирить. И металлической основы, и накладок. Это финальный шаг перед приклеиванием.

Для приклеивания тормозных накладок можно воспользоваться эпоксидным клеем, причём желательно выбирать максимально термостойкий. Конечно, тормоза квадроцикла почти не разогреваются, но всё-таки нужна термостойкость хотя бы до +100 градусов. Клеёв в продаже очень много («холодная сварка», «быстрая сталь» и т.д.).

Температурный режим популярного «Поксипола» – до 120 °C. Температурный режим обычной «эпоксидки» (эпоксидный клей ЭДП) – 100-120 °C. Ну, а поскольку эпоксидка – самое дешёвое, что только может быть, ей и буду пользоваться. Чем ещё она хороша – застывает медленно, что даёт время намазать все колодки без спешки.

Итак, наносим подготовленный клей на поверхности.

Готово.

И для лучшего эффекта оставляем застывать в тисках.

Применять заклёпки для фиксации накладок не обязательно, клей держит прочнее заклёпок.

Чем эпоксидка плоха – ей обязательно перемажешься с ног до головы, как бы ни старался быть аккуратнее. Обязательно работайте в перчатках. Это такой клей, что просто достаточно рядом постоять – и ты уже измазался.

Лучше даже поменьше о ней думать ;). И наверняка колодки вы измажете в эпоксидке, особенно при фиксации в тисках, когда полезет лишний клей. Но это не страшно.

Пока эпоксидка не затвердела, она замечательно удаляется растворителем или ацетоном.

Я поначалу решил схалявить, лень было идти за тисками – попытался зажать этот боекомплект струбциной. Плохая идея, это неудобно, и колодки проворачиваются, из-за чего накладки сдвигаются относительно основы.

Поэтому самое удобное – это тиски. А чтобы было удобно закреплять колодки в тисках, я взял два карандаша (см. фото выше) – получилось установить ровно и без сдвигов.

Ну, и разумеется, возможности тисков как пресса гораздо выше, чем у струбцины.

В итоге, когда клей застынет, у нас получатся вот такие замечательные колодки.

Вот крупным планом фото тормозного слоя. В нём видны различные включения, крупинки меди и т.д.

По ощущениям, он менее абразивный (и более мелкозернистый), чем слой родных колодок.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Шаг 5

Приступаем к работам непосредственно с суппортом. При помощи плоской отвертки, вставив ее под старую колодку, вдавливаем поршень тормозного суппорта. Это делается для того, чтобы в суппорт поместились новые колодки.

Затем снимаем прижимную пружину, которая удерживает в суппорте тормозную колодку с внешней стороны.

После этого необходимо снять сам суппорт. Обычно он держится на двух направляющих, которые выкручиваются с помощью шестигранника

Обратите внимание, направляющие могут находиться под пыльниками, тогда пыльники (такие пластиковые крышечки) придется сначала аккуратно снять. Если пыльников нет, поверхность направляющих может быть загрязнена — очистите ее

Теперь можно снять суппорт. Будет нелишним на время проведения работ закрепить суппорт на каком-нибудь элементе автомобиля: подвяжите его веревкой или чем-нибудь еще — все равно, лишь бы не болтался на тормозном шланге, потому что если его повредить — будет беда.

Снимаем старые тормозные колодки, при необходимости их можно поддеть отверткой.

Возможные причины неисправности тормозных колодок

Производители всегда указывают срок эксплуатации данной детали, однако, эта цифра может варьироваться в большую или меньшую стороны в зависимости от стиля езды водителя (например, при постоянном резком торможении колодки могут износиться уже при пробеге 5 тыс. км.). Также, тормозные колодки могут изнашиваться и естественным путем. Ниже мы рассмотрим основные причины неисправности колодок:

Естественный износ колодок из-за трения;
Некачественный материал, из которого изготовлены тормозные колодки КАМАЗа;
Неэффективный характер езды и процесса торможения (например, резкое торможение при быстрой езде);
Ошибки в работе тормозной системы (к примеру, если ресиверы пневмосистемы заполняются очень медленно или не заполняются вообще).

Как развести и свести колодки

Торможение грузовика обеспечивается настройкой тормозных устройств. После замены фрикционного материала проводится полная регулировка тормозов автомобиля. Эта операция выполняется при помощи регулировочных эксцентриков. Наладка нужна для того, чтобы максимально подвести колодки к тормозному барабану. Для поверки качества выполненных работ используют щуп толщиной 0,1 мм. Он не должен входить в зазор между накладкой и тормозным барабаном.

Частичная регулировка выполняется в случае снижения эффективности торможения либо подклинивания колодок. В результате изнашивания фрикционного материала увеличивается ход штока тормозных камер.

При достижении значения 35 мм требуется провести частичную регулировку тормозов.

Чтобы развести колодки на КамАЗе, необходимо вывесить колесо и подвести накладки к барабану. Регулировка проводится только вращением осей регулировочных рычагов.

Исполнительный механизм (трещотка) находится под энергоаккумулятором. Для регулировки открутить стопорящий болт на 2-3 оборота и регулировочным винтом (червяком) по часовой стрелке поворачивать вал до полной остановки свободного вращения колеса. Чтобы установить необходимый зазор, нужно на 2-3 щелчка повернуть назад вал червяка и завернуть стопорный болт. После выполнения наладки проверяют эффективность работы тормозов.

В случае, если во время движения автомобиля греется тормозной барабан, нужно увеличить зазор между накладками и поверхностью их прилегания, т.е. свести колодки. Операция проводится идентично разведению, только вращают вал трещотки против часовой стрелки. Качество регулировки проверяют по температуре тормозного барабана. При правильно выставленных накладках он не греется.

Для равномерного торможения и предотвращения заноса машины ход штоков правых и левых тормозных камер должен быть примерно одинаков. При регулировке тормозов величину его перемещения устанавливают равной 20 мм. Допустимая разница в показателях — не более 2-3 мм.

Замена тормозных колодок КамАЗ

https://youtube.com/watch?v=uGTi04mN8eQ

Снятие старых накладок

Если возникла необходимость замены уже отслуживших своё накладок, то сперва предстоит их снять. Для этого нужно сбить клёпки, фиксирующие накладку к тормозной колодке. Для этой цели понадобится молоток и стамеска. Аккуратными и прицельными ударами молотка по стамеске поочерёдно сбиваются старые заклёпки.

После того, как старые накладки были успешно сняты, необходимо очистить поверхность ремонтируемой колодки. За долгий период эксплуатации автомобиля в пространстве между колодкой и набойкой скапливается грязь и ржавчина, от которых необходимо избавиться.

Зачистить деталь можно различными способами:

Зажать колодку в тисках и обработать поверхность болгаркой – для этих целей существуют лепестковые или тарельчатые круги с наждачной бумагой разнообразной зернистости.
Воспользоваться шлифовальной машинкой
Или использовать простую наждачную бумагу. В этом случае процесс зачистки поверхности может незначительно затянуться.

Далее протираем обработанную поверхность сухой и мягкой тряпкой, и наносим антикоррозийную пасту, либо силиконовую смазку.

Признаки износа тормозных колодок:

увеличение тормозного пути автомобиля;
неправильное поведение тормозной системы при торможении;
появление металлической стружки на тормозных дисках и колодках;
стук при резком торможении;
скрип при торможении.

Если хотя бы один из таких признаков появился, нужно немедленно произвести осмотр тормозов и при необходимости провести замену износившихся деталей.

Визуально вы можете обнаружить такие повреждения дисков и колодок:

толщина накладки колодки ниже требуемой техническими характеристиками;
трещины или расслоения тормозной колодки;
сколы и царапины на колодке, либо накладке;
снижение толщины тормозного диска ниже требуемой техническими характеристиками;
неравномерный износ колодок;
появление по краю диска выступающего бортика.

После того, как колодки заменены им требуется время для того, чтобы притереться. Поэтому торможение может быть не столь эффективным. Если же по прошествии времени торможение не улучшилось, есть какие-либо стуки или вибрации то замена была произведена неверно и требуется повторение процедуры.

Чем отличаются барабанные тормоза от дисковых?

Один из недостатков барабанных механизмов в сравнении с дисковыми – отсутствие эффекта самоочистки. Продукты износа от тормозных колодок остаются внутри барабана и оставляют характерные следы на рабочих поверхностях фрикционных элементов.

Редакционная Калина часто используется для участия в различных соревнованиях. То есть условия ее эксплуатации можно назвать тяжелыми. Однако, к нашему удивлению, износ родных колодок оказался небольшим – примерно 30%. Вероятно, причина в том, что у машины относительно небольшая масса, да и динамические показатели не выдающиеся.

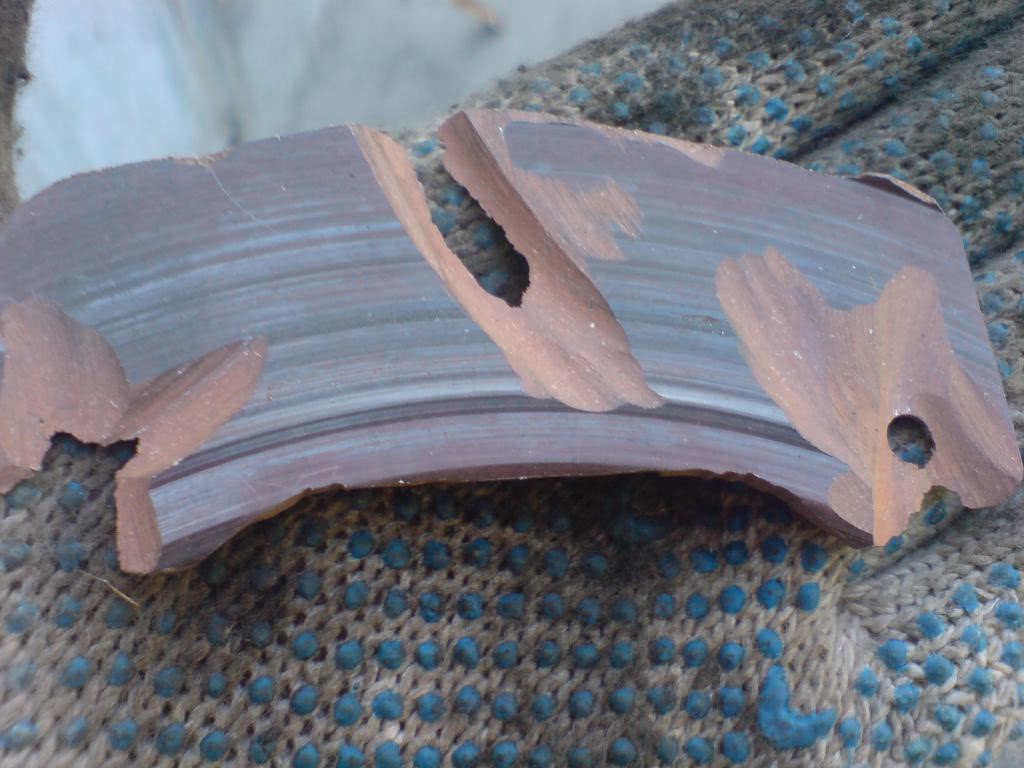

Увы, продукты износа значительно подпортили рабочие поверхности накладок и барабанов. Это уже не исправить. При очередной замене колодок придется обновить и барабаны, иначе они сразу же подпортят новые колодки. Однако ничего криминального в дальнейшей эксплуатации автомобиля в таком виде нет. Снижение эффективности задних тормозов не заметно даже при движении по гоночному треку. В целом же барабаны, как и диски, способны переживать по два комплекта фрикционных накладок.

Как клеить колодки своими руками

Чтобы самостоятельно наклеить тормозные накладки на колодки, необходимо придерживаться следующих пунктов:

Плоскость колодки тщательно очищается от грязи, ржавчины. При необходимости, почистить наждачкой.
Проводится обезжиривание (ацетоном либо бензином).
Дождаться полного высыхания поверхности.

Выдержать для просыхания 1 час. Температура в помещении должна быть приближенной к 24 градусам.
Нанести наверх первого повторный слой.
Выдержать 1 час.
Провести соединение плоскостей, сильно зажать (зачистить с торцов потеки клея) и расположить в термошкаф на 2 часа. Шкаф предварительно прогревается до 180 градусов.
После остывания колодка готова к эксплуатации.

Советуем посмотреть обучающее видео:

Изготовление накладки самостоятельно

В случае, когда нет возможности приобрести оригинальную накладку по причине удалённости от магазина автозапчастей, можно изготовить её самостоятельно. Для этой цели потребуется найти подходящий материал — на основе пластика, резины или аналогичного материала.

Необходимо приложить подходящий материал к колодке и очертить карандашом каркас будущей накладки.
Далее потребуется вырезать её – в зависимости от материала, сделать это можно слесарными ножницами, пилкой по металлу или электрическим лобзиком.
После чего останется их только соединить одним из выше рассмотренных способов.

Как можно убедиться из статьи, замена или монтаж новых накладок на тормозные колодки своего автомобиля – не такое уж и сложное занятие, и справиться с ним вполне под силу практически каждому автолюбителю. Следите за состоянием тормозной системы автомобиля, ведь от этого зависит такая вещь как безопасность на дороге.

Как развести и свести колодки

При достижении значения 35 мм требуется провести частичную регулировку тормозов.

Замена тормозных колодок КамАЗ

Снятие тормозных колодок КАМАЗа

Все перечисленные ранее причины могут привести к неравномерному износу тормозных колодок КАМАЗа и чтобы их заменить, Вам нужно будет предварительно их снять. В этой статье мы разберем, как же это сделать. Прежде чем приступить к снятию колодок КАМАЗа, следует предварительно дать машине остыть, поставить ее на ровную поверхность, подставить упор под днище и противооткатные упоры под колеса.

Снятие колодок (дисковая система)

Открутите гайки колеса, поднимите домкратом КАМАЗ и снимите колесо.
Открутите крышку бачка тормозной жидкости, чтобы обеспечить более простое вдавливание тормозного поршня.
Открутите направляющие суппорта. Фиксирующие скобы снимите с помощью отвертки. Если есть датчик износа колодок, отсоедините разъем.
Отведите плоской отверткой колодки, чтобы вдавить тормозной поршень (для этого вставьте сильную плоскую отвертку между колодками) и достаньте тормозные колодки.

Снятие колодок (барабанная система)

Снимите КАМАЗ с ручного тормоза.
Открутите фиксирующие болты и снимите тормозной барабан.
Освободите тросик ручного тормоза, снимите все пружины и тяги заднего тормозного механизма с помощью отвертки. Теперь можете снять колодки камаза.

Надеемся, наша статья была Вам полезна. Удачи на дорогах!

https://youtube.com/watch?v=EmmDTI1Buxc

Когда нужна замена тормозных колодок. Признаки износа

Из вышеизложенного ясно, что основным элементом данного механизма являются колодки. Частое их взаимодействие с барабаном или диском приводит к стиранию фрикционных накладок, после чего будет требоваться замена тормозных колодок. Существует несколько признаков того, что нужна замена тормозных колодок:

Видео: Как заменить тормозные диски и колодки

https://youtube.com/watch?v=TFGhPJ47EuQ

Слышен визг при торможении. Появление звука свидетельствует о полном стирании фрикционных накладок и с барабаном/диском уже взаимодействует металлическая часть колодки.
Торможение происходит слишком медленно или быстро. При сильном износе фрикционных накладок увеличивается зазор между колодкой и барабаном/диском. Этот зазор влияет на время, требуемое для полноценного соприкосновения накладки с барабаном/диском, а также изменяет ход педали тормоза, требуется больше нажимать на педаль, и как следствие – увеличение усилия. Из-за этого торможение происходит медленнее. Отсутствие же фрикционных накладок приводит к тому, что при торможении взаимодействовать между собой начинают металлическая часть колодки и диска/барабана. Трение между ними значительно возрастает – торможение происходит быстрее обычного. При этом взаимодействие металлических частей значительно повреждает поверхность барабана/диска;
Биение в педаль тормоза. Происходит это из-за неравномерного износа или повреждения фрикционной накладки. Появление биения тоже свидетельствует о том, что требуется замена тормозных колодок.

При появлении хоть одного из данных признаков производится замена тормозных колодок.

Клей для тормозных накладок: виды, правила использования

От исправности автомобиля зависит жизнь владельца транспортного средства и пешеходов. Поэтому тормозная система должна быть в порядке. Когда требуется замена накладок, то для приклеивания используется специальный клей для тормозных накладок. Иначе при торможении возникнут неприятные ситуации.

Обзор характеристик клея для тормозных накладок

Клей для колодок должен обладать следующими характеристиками:

Гарантировать стопроцентную надежность при соединении тормозных пластин с металлическими основаниями

Особенно это важно в обстоятельствах вибрации и высоких нагрузках.
Высокая термостойкость.
Не поддается структурному изменению при воздействии различных жидкостей и масел.

ВС-10Т

Всеми необходимыми данными обладает клей ВС-10Т. Специально разработан с целью приклеивания материала к колодкам и ведомым дискам сцепления, выдерживает высокие температуры до 300 градусов. Понижение температуры выдерживает до -60 градусов.

В состав входят 2 смолы, добавлены тетраэтоксилан, уротропин, хинолин. После полного высыхания состава, соединение обеспечено прочностью, способно противостоять силам вибрации и сильных нагрузок. При использовании выдерживает контакт с маслами, бензином и прочими жидкостями.

Клеевая консистенция вязкая, прозрачная, тона колеблются от светлого до темно-коричневого.

Poxipol

Также провести склеивание возможно клеем Poxipol. Выпускается в двух тубах. В первом содержится эпоксидная смола, маркирован буквой А. Во втором – отвердитель, маркирован буквой В.

Необходимость в отвердителе возникает из-за долгого высыхания смолы, но именно она имеет высокую гибкость и обеспечивает повышенную сцепливаемость. Цвет состава в прозрачный, допустим металлический оттенок.

Эпоксидная смола (ЭД-20)

Для приклеивания тормозных пластин на колодки используется и эпоксидная смола, например, ЭД-20. Обеспечивает высокую сцепливаемость с металлами.

Не разрушается под действием различных жидкостей, кроме мощных кислот. Из-за разного состава, смолы делятся на холодное и горячее отверждение. Без дополнительных компонентов смола имеет прозрачный желтый либо оранжевый цвет.

С компонентами цвет меняется от белого до красного, даже черного.

Как клеить колодки своими руками

Чтобы самостоятельно наклеить тормозные накладки на колодки, необходимо придерживаться следующих пунктов:

Плоскость колодки тщательно очищается от грязи, ржавчины. При необходимости, почистить наждачкой.
Проводится обезжиривание (ацетоном либо бензином).
Дождаться полного высыхания поверхности.

Между очищением поверхности и приклеиванием не должно пройти больше 5–6 часов.

Клей нанести на обе склеиваемые поверхности. Нанесение проводится кистью и в одном направлении.

Нанесенный слой должен равномерно заполнить плоскость. Не допускается свободных от клея участков.

Выдержать для просыхания 1 час. Температура в помещении должна быть приближенной к 24 градусам.
Нанести наверх первого повторный слой.
Выдержать 1 час.
Провести соединение плоскостей, сильно зажать (зачистить с торцов потеки клея) и расположить в термошкаф на 2 часа. Шкаф предварительно прогревается до 180 градусов.
После остывания колодка готова к эксплуатации.

В заключение

Выбирая клеевой состав, надо ориентироваться на качественные характеристики

Так как речь идет об исправности тормозной системы, что очень важно для безопасности жизни человека

https://youtube.com/watch?v=jH2IweydzIY

Статья помогла определиться с выбором клеевого состава? Оставьте свой комментарий, поделитесь информацией в соцсетях.

Как развести и свести колодки

https://youtube.com/watch?v=mkXE5KwKx9A

В заключение

Выбирая клеевой состав, надо ориентироваться на качественные характеристики

Так как речь идет об исправности тормозной системы, что очень важно для безопасности жизни человека

Притирка деталей: Доводка деталей.

Клёпка.

Клёпка— это неразъемное соединение двух или нескольких деталей с помощью заклепок. Клепка может быть ручная и машинная, холодная и горячая. В слесарном деле наибольшее распространение имеет ручная клепка в холодном состоянии. Для склепывания двух заготовок из листового или полосового материала предварительно производят разметку расположения заклепок на поверхности листов. Места расположения заклепок (центры отверстий под заклепки) накерниваются. Сверление отверстий под заклепки производят на листах в собранном виде. Для этого их временно соединяют ручными тисками или скобами. Отверстия сверлят в местах предварительной разметки сверлами, диаметр которых больше диаметра стержня заклепки на 0,1…0,2 мм.-Для склепывания листов применяют заклепки с разнообразной формой головки: полукруглой (а), полупотайной (б) и потайной (в).Длина стержня заклепки выбирается в зависимости от толщины склепываемых деталей и формы замыкающей головки, т.е. головки, которая образуется из выступающего стержня. Длина выступающего стержня для образования потайной головки должна составлять 0,8…1,2 диаметра заклепки, а для полукруглой — 1,2…1,5 диаметра.

Рис. 96. Неразъемные заклепочные соединения.

Рис. 97. Виды заклепок.

При использовании заклепок с потайной головкой в листах необходимо предварительно просверлить и раззенковать отверстие под заклепку. Обработку отверстия под потайную головку производят зенковкой, а при ее отсутствии — сверлом большего диаметра.

После окончания сверления заклепки последовательно вставляют во все просверленные отверстия. Листы с заклепками укладывают на плиту так, чтобы закладная головка заклепки находилась на плите, а выступающая часть стержня наверху. Затем на стержень надевают натяжку и ударами молотка по ней «натягивают» листы так, чтобы они сошлись возможно плотнее. Образование замыкающей головки производят ударами молотка по стержню. Удары наносятся вдоль оси стержня.

Рис. 98. Приемы клепки.

При применении заклепок с полукруглой головкой листы с заклепкой устанавливают не на плиту, а на специальную поддержку, имеющую выемку по форме закладной (полукруглой) головки. Замыкающая головка предварительно образуется при помощи молотка и окончательно оформляется специальной обжимкой.При отсутствии стандартных заклепок их можно изготовить из проволоки. Для этого на куске проволоки, зажатой в тиски, сначала расклепывают закладную потайную (или полукруглую) головку, после чего отрезают необходимую часть стержня. Для этой цели могут бить также использованы обычные гвозди, шляпка которых может заменять собой потайную закладную головку заклепки.

Клепка тормозных накладок.

Клепка накладок на тормозные колодки делается со стороны колодки, причем шляпка клепки должна лежать на оправке, обеспечивающей шляпке сохранение формы в процессе ремонта. Ремонт может быть выполнен в тисках с помощью простого инструмента. После ремонта накладок колодки в сборе с накладками должны быть обработаны вместе по внешнему периметру до номинального размера, если барабан не растачивался под необходимый размер. Если же барабан растачивался под один из необходимых размеров — колодки в сборе с накладками должны быть обработаны под такой же номер необходимого диаметра. Обработка колодок делается на токарном станке с помощью приспособления, обеспечивающей нужное расположение пары колодок.

Дата добавления: 2018-08-06 ; просмотров: 2173 ; Мы поможем в написании вашей работы!

Фрикционная накладка является важнейшим компонентом тормозной колодки. Она предназначается для того, чтобы обеспечивать качественный ход торможения автомобиля. Если она перестает выполнять свои задачи, то нужна замена изделия. Что касается колодки, то она представляет собой каркасную основу с фрикционной накладкой. Все колодки отличаются именно по виду фрикционных накладок, так как они оказывают влияние на ход торможения. Сегодня автовладельцам зачастую необходима замена накладок на тормозных колодках.
