Как сделать пеногенератор для мойки своими руками

Содержание

Как работает пеногенератор

Такую технику не удастся собрать в гаражных или домашних условиях, не понимая принцип работы устройства. Прежде чем приступить к собственноручной сборке пеногенератора, необходимо выяснить, как функционирует агрегат. Общая схема работы устройства такова:

  • Резервуар для моющей смеси заправляется водой, разбавленной с пенообразователем или автомобильным шампунем в определенных пропорциях. Горловина емкости должна быть герметично закрытой.
  • К баку подсоединяют компрессор необходимой мощности, который накачивает воздух внутрь резервуара, создавая в нем требуемое давление.
  • Когда пользователь открывает клапан пистолета, присоединенного к емкости с помощью гибкого шланга, сжатый воздух начинает выдавливать моющую смесь из бака. Состав проходит через жиклер, где происходит предварительное пенообразование.
  • Далее вспененная жидкость проходит сквозь сетку пенообразующей таблетки. На выходе из нее пена становится более мелкодисперсной, готовой к нанесению на кузов авто.
  • Готовый пенный раствор распрыскивается через форсунку пистолета на обрабатываемую поверхность. В зависимости от конструкции пеногенератора, ее напор и фронт распыления можно регулировать.

Ознакомившись с принципом действия пеногенератора, можно избежать возможных ошибок при его самостоятельном конструировании. Далее предлагаем рассмотреть несколько различных методов сборки таких устройств.

Как сделать самому?

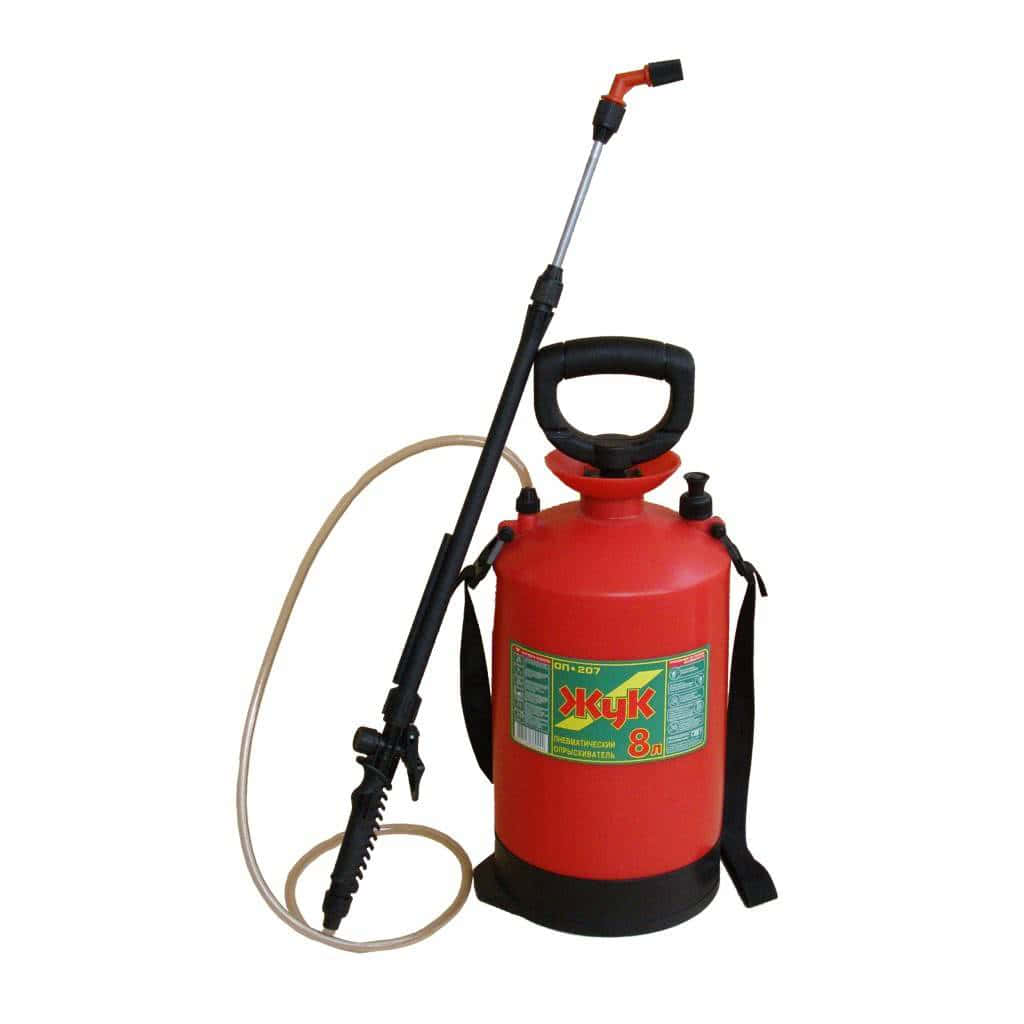

Как сделать пеногенератор из опрыскивателя своими руками? Если вы раньше самостоятельно занимались изготовлением шнека для снегоуборщика, делали прицеп для мотоблока, своими руками собирали культиватор или плуг для мотоблока, то вам несложно будет сделать самому пеногенератор из опрыскивателя.

При наличии необходимых частей и деталей, пеногенератор собирают в следующем порядке:

  • в емкости от опрыскивателя удаляется ручной насос и глушатся отверстия;
  • в верхней части бачка устанавливается пара сгонов, диаметром 1,27 см (0,5 дюйма). Крепление частей производят гайками с двух сторон, а их герметичность достигается использованием прокладок;
  • на сгон для подачи воздуха ставится Т-образный переходник, на него манометр и запорный клапан, а внутрь крепят трубку, длиной немного менее высоты резервуара. Это необходимо для того, чтобы воздух заходил снизу. Благодаря этому жидкость вспенивается;
  • второй сгон предназначен для выхода пены. На него устанавливают кран, пенную таблетку, а для быстрого подсоединения шланга – легкосъем. К шлангу подсоединяют металлическую трубку, а к ней форсунку или распылитель. Пеногенератор готов.

Для автоматической регулировки давления в резервуаре, не помешает установка арматуры для контроля нагнетания воздуха в виде клапана, сбрасывающего лишние атмосферы.

Это освободит оператора от постоянного контроля манометра при нагнетании воздуха, и гарантирует безопасность устройства, исключив возможность взрыва бака под действием давления.

Снегоход Динго 150 многофункциональная высококачественная мототехника. Он поможет вам в тех местах, где снега выше крыши.

Мотоблоки являются необходимым инвентарем у дачников и фермеров. Здесь ознакомитесь с преимуществами мотоблока Нива.

Домашний снегоуборщик является устройством со сравнительно небольшой мощностью для бытового применения. Снегоуборщик Хускварна – это то, что вам нужно.

После проверки надежности всех соединений и герметичности бака, в него через горловину заливают воду в количестве 2/3 от общего объема и добавляют концентрированный шампунь согласно инструкции (как правило, это до 2 г/л воды). Горловину надежно закручивают, а выходной кран перекрывают.

Насосом или компрессором через запорный кран нагнетают воздух до необходимого давления. Шланг с насадкой направляют на поверхность для нанесения пены и медленно открывают кран. Густоту нанесения можно регулировать насадкой или форсункой.

https://youtube.com/watch?v=S6Gen-mYmfg

Особенности устройства

Не так важно, покупаете вы итальянский генератор пены или заказываете из Китая, конструктивно все они выглядят примерно одинаково. В состав конструкции входит:. В состав конструкции входит:

В состав конструкции входит:

  • пистолет;
  • смеситель;
  • баллон.

Специальная форсунка, а также создающая пену таблетка обеспечивают подачу этой смеси под высоким давлением. Как результат, машина быстро покрывается слоем, который счищает грязь.

Полностью бесконтактным такое мытье не назовешь. Если нужен результат, придется поработать еще и губками или щетками.

Важной характеристикой, от которого зависит работа и лучший показатель эффективности, является объем бака. Обычно их делают на 25-100 литров. Сжатый воздух, подаваемый из баллона, должен иметь давление 5-6 бар

На выходе ручной пеногенератор имеет специальный регулятор. Он позволяет контролировать давление за счет встроенного манометра

Сжатый воздух, подаваемый из баллона, должен иметь давление 5-6 бар. На выходе ручной пеногенератор имеет специальный регулятор. Он позволяет контролировать давление за счет встроенного манометра.

Спреер или генератор?

Вот здесь возникает очень важный момент. Если вам нужна минимойка, советую выбирать именно пеногенератор. Хотя многие продавцы для мойки автомобиля предлагают купить спреер. Некоторые и вовсе выдают обычный спреер за якобы высокоэффективный генератор пены.

В некоторых случаях универсальный спреер может неплохо себя проявить. Но он уступает пеннику, поскольку не способен создавать такую же стойкую пену. На выходе вы получаете обычную эмульсию, эффективность которой значительно ниже.

Потому научу вас отличать спрееры от генераторов.

  • схема спреера не предусматривает наличие регулятора для контроля качества смеси;
  • у спреера форсунка на выходе имеет больший диаметр, чем у пенника.

Этих отличительных характеристик достаточно, чтобы сделать правильную покупку.

Если говорить конкретно о производителях, то стоит обратить внимание на следующие бренды:

  • Керхер (Karcher);
  • Муссон;
  • Штиль (Stihl);
  • Huter (Хутер);
  • Бош (Bosch);
  • Elitech;
  • Procar;
  • Idrobase;
  • Интерскол;
  • Чемпион;
  • Патриот.

Из ценовая категория разная, так что опирайтесь на доступный бюджет. Сразу скажу, что дешевые устройства брать не стоит. Из опрыскивателя хорошего качества будет пользы больше, чем от низкосортного пенника.

Зайдите на Алиэкспресс, почитайте отзывы, изучите разные магазины. Интернет работает 24 часа в сутки, потому информацию о той или иной модели можно узнать всегда.

Вариант №1

Основное, что понадобится для изготовления пеногенератора, – металлическая емкость нужного объема, несколько небольших поворотных кранов, угловые фитинги и тройники, штуцеры, дюймовая труба длиной 0.5м и несколько гибких патрубков, которые продаются в любом магазине сантехнических товаров. Также понадобится обычная полиэтиленовая мочалка. Она будет формировать пену.

Остальные компоненты, как правило, имеются практически у каждого автомобилиста:

  • болгарка;
  • рулетка;
  • гаечные ключи;
  • плоскогубцы;
  • компрессор.

Последовательность работ достаточно проста. В первую очередь нужно подсоединить гибкие трубки к выводам металлического резервуара. На каждом из патрубков нужно установить обычные сантехнические краны, с помощью которых будет регулироваться поток пены и подача воздуха из компрессора. Один вывод накопительной емкости соединяется с дюймовой трубой, внутрь которой необходимо забить полиэтиленовую мочалку.На ее противоположном выходе устанавливается фильтр, предназначенный для улавливания мелких кусочков мочалки. Второй вывод резервуара подсоединяется к шлангу компрессора.

При прохождении через мочалку, помещенную в дюймовую трубу, моющая смесь будет вспениваться. Компрессорный агрегат будет создавать давление величиной в несколько атмосфер, чтобы получить нужный напор моющего состава.

Учтите, что плотность изготовляемой пены зависит от длины трубки и плотности ее набивания мочалкой.

Наглядная схема сборки такого пеногенератора представлена на рисунке. Если все элементы соединены в правильном порядке, такое устройство вполне сможет справляться со своей функцией и с легкостью заменит дорогостоящее оборудование заводского производства.

Изготовление пеногена

https://youtube.com/watch?v=scNv7DweaAY

Наименее трудоемкий метод изготовления пеногена заключается в использовании обычного садового опрыскивателя. Это приспособление берется за основу, после чего дополняется некоторыми элементами. Ранее было упомянуто, что опрыскиватель очень похож на оборудование для мойки авто, поэтому именно он идеально подходит для создания пеногенератора.

Самую простую конструкцию пеногена можно легко выполнить в домашних условиях. Мастеру придется позаботиться о наличии:

  • Опрыскивателя любого объема;
  • Двух сгонов (одна вторая дюйма);
  • Гаек для сгонов;
  • Воздушного штуцера;
  • Клапана;
  • Пенообразующей таблетки;
  • Переходника для таблетки;
  • Металлической трубки.

Пеногенератор своими руками для мойки авто из опрыскивателя выполняется по следующей схеме:

  • С основы удаляется клапан сбрасывания давления, а также штуцер для прикрепления шланга;
  • В получившиеся выемки вставляются сгоны;
  • Сгоны с обеих сторон фиксируются гайками с применением уплотняющих прокладок;
  • На любой из двух сгонов устанавливается трубка. Ее нужно устроить таким образом, дабы она не касалась донышка баллона. На этот же сгон ставится обратный клапан и штуцер;
  • На второй сгон устанавливается переходник, через него накручивается таблетка;
  • Ручной насос заглушается, так как он не нужен. В готовом пеногенераторе он будет исполнять роль крышки бака;
  • К выходному штуцеру пенообразователя подсоединяется шланг;
  • На свободный конец шланга надевается пистолет-распылитель.

Оборудование полностью готово. Следует упомянуть, что изготавливая пеногенератор для автомойки своими руками, чертежи не обязательно делать самостоятельно – можно найти их в специальной литературе, или поискать в Сети.

Эксплуатировать собственноручно изготовленный пеноген немного сложнее, нежели заводской вариант, но не настолько тяжело, чтобы отказаться от такого оборудования.

Для того чтобы вымыть автомобиль при помощи самостоятельно сделанного пеногена следует:

Наполнить две третьих части баллона моющим составом;
Присоединить компрессор и начать закачку воздуха в емкость (важно контролировать давление, чтобы оно не превышало стандарт);
После того, как откроется клапан распылителя, воздушные массы направят смесь и пропустят ее сквозь таблетку. Из пистолета выйдет качественная пена.. Основным минусом самостоятельно изготовленного пеногена является необходимость постоянной подкачки давления, так как специальный регулятор в данном оборудовании не предусмотрен

Кроме того, у мастера не будет возможности регулировать силу выходящей струи

Основным минусом самостоятельно изготовленного пеногена является необходимость постоянной подкачки давления, так как специальный регулятор в данном оборудовании не предусмотрен. Кроме того, у мастера не будет возможности регулировать силу выходящей струи.

Существует еще один способ создать пеногенератор для мойки керхер своими руками. Он применяется не так часто, как предыдущий, однако не теряет популярность среди автомобилистов. Технология выполнения довольно проста:

  • Необходимо обзавестись канистрой, объем которой превосходит 20 л;
  • К входному соску (из латуни) от автопокрышки следует подсоединить компрессор с машины;
  • Далее нужно подсоединить шланг (длина – 6 м, диаметр – 1,6 см) к заранее подготовленному пистолету;
  • Скрепить элементы можно посредством резиновых лоскутов, хомутов и гаек.

Видео-руководство:

https://youtube.com/watch?v=F4edm7wXXkw

Выбор пеногенератора

По конструктивным характеристикам два пеногенератоа (airfoam doublelife и airfoam SS) не имеют отличий, кроме материала бака. Все оснащение одинаково. Но технология DoubleLife помогла окрашенным бакам подняться по времени эксплуатации до уровня нержавеющего бака

Поэтому, Airfoam Double Life (окрашенная сталь) рекомендуем для автолюбителей, автомоек, небольших предприятий, для которых стоимость имеет немаловажное значение. Серия Airfoam SS (нержавеющая сталь) подойдет промышленным предприятиям, которые делают акцент на качестве и сроках эксплуатации (профессиональная версия)

Какие емкости лучше использовать в самодельных пеногенераторах

Собирая данное устройство, вы можете использовать практически любые резервуары, которые имеются в вашем хозяйстве и способны работать при давлении 3-5 атмосфер. Выбор конкретного варианта зависит от того, что для вас является приоритетом: дешевизна самодельного устройства или его надежность.

Если экономия важнее, можно использовать железные и пластиковые канистры, садовые опрыскиватели и похожие резервуары. Но следует учитывать, что при работе с такими емкостями нужно следить за давлением в пеногенераторе. Незначительное превышение этого показателя может привести к тому, что резервуар взорвется, повредит автомобиль или причинит вам травмы.

С точки зрения безопасности наиболее оптимальным вариантом являются металлические баллоны для пропана. Такие конструкции рассчитаны на десятки атмосфер, поэтому обычными компрессорами, используемыми в домашних условиях, разрушить их достаточно сложно. Очевидно, что пеногенератор с таким баллоном будет более дорогим в производстве, но это полностью компенсируется его долговечностью, безопасностью и устойчивостью к повышенному внутреннему давлению.

Как работает мойка пеной

Обильная пена хорошо впитывает грязь и не позволяет ей снова прилипнуть к кузову. Устойчивость пены очень важна: она должны успеть впитать загрязнения, не высохнуть и не стечь раньше времени. Конечно, на качество мойки влияет химический состав: большинство автошампуней содержат довольно агрессивные щелочи. Щелочь расщепляет жиры и масла, дорожные реактивы, грязь, а также создает необходимую среду для работы других компонентов. Однако их концентрация умеренна, иначе не избежать повреждения резиновых и хромированных деталей автомобиля. Поэтому характеристики пены очень важны.

Устройство

В основе конструкции пеногенератора три компонента:

  • баллон (бак) для моющего средства;
  • смеситель, где моющее средство смешивается с воздухом;
  • выносной пистолет для подачи пены на подлежащую очистке поверхность.

Процесс вспенивания в установке состоит из двух этапов:

  1. Производство первичной пены. На первом этапе струя воды под высоким давлением покидает сопло и соединяется с раствором автомобильного шампуня, одновременно захватывая воздух, который поступает в устройство через его отверстия. В результате получается пена, но для мойки она не подходит — не достаточно устойчивая, а её частицы слишком велики, чтобы эффективно растворять и связывать загрязнения.
  2. Создание конечного продукта. На втором этапе пена с высокой скоростью проходит из смесителя через специальный слой, который называют вспенивающей таблеткой. Это делает пену более устойчивой и мелкодисперсной. Чем меньше частицы, тем лучше будет качество мытья поверхности. Изготовить таблетку можно из гидрофобной проволоки или утеплителя. Главное, чтобы материал обладал повышенной коррозионной стойкостью и малым размером ячейки.

Основной характеристикой устройства является объем бака. Существуют пеногенераторы с объемом бака 25, 50 и 100 литров. Для самодельного устройства оптимальным объемом будет 25 л. Этого достаточно для разовой мойки автомобиля, и он будет достаточно мобильным и удобным в обращении.

Собираем своими руками: чертёж-схема и инструкции по изготовлению

Чтобы понять принцип действия пеногенератора, ниже размещена схема. В ёмкость заливается вода и добавляется концентрат моющего средства. Воздух от компрессора подаётся через запорный клапан. Для контроля давления в ёмкости обязательно используется манометр. На выходе получается смесь воды и моющего средства. Она проходит через пенную таблетку, которая производит плотную активную пену.

Простая и понятная схема генератора пены помогает понять принцип действия устройства

Что понадобится для сборки

Для самостоятельного изготовления генератора понадобится:

  1. Ёмкость.
  2. Манометр.
  3. 1 запорный клапан (он пропускает воздух только в одну сторону).
  4. 1 кран (им регулируют подачу готовой пены).
  5. Металлическая трубка.
  6. Шланги армированные, которые способны выдержать давление 6-8 атмосфер.
  7. Металлические хомуты для надёжного соединения шлангов и штуцеров.
  8. Пенная таблетка.

В первую очередь необходимо определиться с ёмкостью. Основное требование — способность выдержать давление в 5–6 атмосфер. Если есть возможность провести сварочные работы, то для генератора можно использовать ресивер от грузового автомобиля или старого компрессора. Наварить на корпус сверху 2 штуцера на полтора дюйма и заливную горловину. Оптимальный объём 20–30 литров, этого достаточно для использования в личных целях.

Если в гараже или сарае завалялся старый нагреватель для воды, то его можно использовать для создания генератора пены. В этом случае сварочные работы не нужны.

Самодельный агрегат из старого опрыскивателя

В хозяйстве каждого дачника обязательно есть старый опрыскиватель, который жалко выбросить. С помощью небольшой модернизации и с использованием приложенного выше чертежа его легко превратить в пенный генератор. Приступаем:

  1. Удаляем ручной насос. Отверстия глушим, получается просто крышка.
  2. Устанавливаем два сгона на ½ дюйма (диаметр 1,27 сантиметра) в верхней части корпуса опрыскивателя.
  3. На сгон, через который подаётся воздух, устанавливаем манометр и запорный клапан, внутри баллона крепим трубочку. Её длина должна быть чуть меньше высоты ёмкости.
  4. На второй сгон (выход пены) устанавливаем кран, пенную таблетку и легкосъём для подключения шланга.

Пенную таблетку покупаем в магазине или делаем самостоятельно. Основной элемент таблетки — это сеточка из металла. Её легко изготовить из обычной металлической щётки для посуды. Она продаётся в любом хозяйственном магазине.

Самые недорогие

Такие модели подходят для бытового использования. Имеют небольшую мощность и доступную стоимость.

Кайдзен М-2

Модель предназначена для мытья автомобилей и других бытовых работ, таких как чистка ковров, мытье сайдинга и прочее. Для того чтобы использовать устройство, необходимо подключить к насосу для подачи воды. Модель экономно расходует воду и химическое вещество. Полученное пенное вещество — мелкозернистой текстуры. Работает пеногенератор от сети. Вместительность бака составляет 13 литров.

Кайдзен М-2
Достоинства:

  • бюджетная стоимость;
  • простое использование;
  • пена густая, мелкозернистая.

Недостатки:

не выявлено.

Стоимость модели составляет всего 2000 рублей. При покупке выдается талон на год гарантии.

DAW 10 DAEWOO EXPERT

Устройство одно из наиболее компактных и недорогих. Несмотря на свои небольшие размеры пеногенератор легко справляется с поставленными задачами. Электрический двигатель и алюминиевая помпа делают прибор популярным среди пользователей. Для работы модель достаточно подсоединить к водопроводу также пользователи отмечают наличие функции само забора воды. Применяется устройство совместно с мойками высокого давления. Используется для мытья машин и садовых инструментов. Вместительность составляет 0,5 литров.

DAW 10 DAEWOO EXPERT
Достоинства:

  • компактность;
  • электродвигатель мощный;
  • функция автоматического отключения;
  • фильтр, предотвращающий попадание твердых частиц.

Недостатки:

необходимо использовать совместно с моющими машинами.

Стоимость — 1000 рублей.

KWAZAR Orion Super Foame

Устройство предназначено для мытья помещений, автомобилей, чистки ковров. Устройство рассчитано на 6 литров. Оснащено шлангом и форсункой для подачи пенного вещества. Специальные ремни позволяют носить прибор на спине во время работы. Изготовлена колба из прочного пластика, который не подвергается окислению. Ручной метод накачивания воздуха позволяет использовать прибор практически в любом месте.

KWAZAR Orion Super Foame
Достоинства:

  • удобная конструкция;
  • имеет универсальное применение;
  • не требует подключения к сети.

Недостатки:

средняя мощность.

Цена устройства составляет 5 000 рублей.

Bort Пеногенератор Foam Master

Используется пеногенератор совместно с моющими машинами серии BHR, имеет небольшие размеры и вместительность всего 0,5 литра. Может использоваться не только для мойки автомобилей, но и садовой техники, фасадов и чистки ковров.

Bort Пеногенератор Foam Master
Достоинства:

  • простое использование;
  • пена густая;
  • используется для всех видов моющих средств.

Недостатки:

не выявлено.

Цена: 1800 рублей.

AutoExpert Foam

Пенообразователь предусмотрен для использования с мини мойками таких производителей, как Huter, Stihl, Nilfisk. С помощью устройства можно создать густую пену, которая тщательно растворяет грязь за короткое время. Корпус изготовлен из пластика, который выдерживает механические воздействия. Специальная насадка для распыления пены изготовлена из металла, который не окисляется и прослужит длительный период. В комплекте идет шланг для подачи воды.

AutoExpert Foam
Достоинства:

  • пластик прочный;
  • модель занимает мало места.

Недостатки:

не выявлено.

Цена: 2500 рублей.

Муссон М-4

Работает модель от компрессора. Небольшой вес и простота использования делает данную модель популярной среди пользователей. Может использоваться для мытья автомобиля как снаружи, так и внутри. Плотное пенное вещество может использоваться для чистки мягкой мебели или фасадов. Пена проходит 4 ступени подготовки. Благодаря чему структура пены мелкая, плотная. Объем бака для воды составляет 13 литров. Длина шланга — 5 метров.

Муссон М-4
Достоинства:

  • компактные размеры;
  • легко справляется с загрязнениями;
  • имеет универсальное применение.

Недостатки:

большое потребление воды.

Стоимость: 2000 рублей.

Делаем пеногенератор из садового опрыскивателя своими руками

Для изготовления самодельного пеногенератора подойдет старый садовый опрыскиватель «Квазар» с неработающим насосом или помповый «Жук». Покупка нового опрыскивателя для последующей переделки обойдется в 500-800 рублей.

  1. Для подачи сжатого воздуха сверлим отверстие вверху корпуса опрыскивателя и вставляем ниппель с обратным клапаном. Если такой вариант не устраивает, то можно вывернуть из корпуса имеющийся клапан сброса избыточного давления и, вставив ниппель, подсоединить к нему шланг от автомобильного компрессора. От величины давления зависит качество пены – чем выше давление создаваемое компрессором, тем лучше.
  2. Разбираем штангу с распылителем. Переходную трубку плотно набиваем леской или металлической мочалкой для мытья посуды для улучшения пенообразования на выходе.
  3. В заборном шланге в верхней его части, со стороны выходного штуцера опрыскивателя, делаем 5-10 проколов для лучшего вспенивания.
  4. Заливаем через горловину в корпусе воду с добавленным автомобильным шампунем в соотношении 1:50 или подбираем нужную концентрацию опытным путем. Объем моющего раствора занимает 70% емкости распылителя. После включения компрессора устраняем возможные подтекания и оцениваем качество пены.

Нюансы при самостоятельном изготовлении пеногенератора

Изготавливая своими руками пеногенератор из подручных средств, учитывают мощность имеющегося компрессора и объем бака. Соотношение объема в 20 литров и давления 6кг/см² позволит вымыть машину без дополнительного долива раствора в бак.

Устройство пенная таблетка (пенообразователь) определяет качество пены. Если устойчивость и кратность пены не устраивает, то покупают готовый пенокомплект или модернизируют конструкцию самодельного пенообразователя.

Устройство «настоящих»

Для качественной мойки машины нужен все же инжекционный или «прямой» эжекционный пеногенератор. Конструктивно они во многом сходны, так что разберем оба сразу.

Устройство генератора моечной пены с наддувом показано на рис.:

Устройство пеногенератора с наддувом расходного резервуара

Пенообразование начинается уже в подающем патрубке, поскольку вследствие т. наз. дроссельного эффекта давление за сетчатым фильтром падает и из смеси выделяются микропузырьки воздуха. Это еще не пена, но много ее зародышей. Жиклер пенообразователя конструкторы-любители обычно не ставят, пропуская готовую вспениться смесь сразу через барботер. А зря: резкое падение давления за жиклером дает не аэрозоль, но «пенозоль» из мельчайших капелек высокократной пены. В барботере они «набухают» воздухом, почти не теряя кратности, и в шланг идет густая, липучая, почти не стекающая «Nivea for cars».

Настройка пеногенератора с наддувом не требует квалификации:

  • редуктор компрессора устанавливают на давление от 4 бар (мин.) до 6 бар (макс.) в зависимости от требуемого расхода пены;
  • вентили наддува и настройки полностью открывают;
  • включают подачу воздуха и вентилем настройки устанавливают кратность пены (визуально, по ее густоте и текучести);
  • вентилем наддува устанавливают расход пены;
  • по необходимости (редко) корректирую качество пены вентилем настройки.

Пеногенератор эжекционного типа ( на след. рис.) подключается к компрессору также через редуктор давления; обратный клапан в данной установке не обязателен, хватит штатного в компрессоре. По устройству эжекционный генератор пены похож на инжекционный, только жиклер переставлен в другое место.

Устройство пеногенератора без наддува расходного резервуара

Но его настройка сложнее:

  • запорные вентили закрывают;
  • регулировочный вентиль воздуха открывают прим. наполовину;
  • регулировочный вентиль пенообразователя закрывают;
  • включают воздух, открывают запорные вентили;
  • плавно открывая регулировочный вентиль пенообразователя, добиваются появления пены из сопла насадки (см. далее);
  • оперируя поочередно или одновременно регулировочными вентилями, добиваются нужной консистенции и расхода пены. Регулировки взаимозависимы!

Особенности конструкций

Расходный резервуар инжекционного пеногенератора должен выдерживать давление не менее 8-9 бар. Назначение обратного клапана скорее технологическое: когда пенообразователь выработается прим. на 2/3, компрессор можно выключить, а остаток смеси выработается под остаточным давлением, т.к. его колебания в пределах 30-35% существенно не влияют на параметры пены. Диаметр отверстия в шайбе жиклера 1-3 мм подбирается под конкретный шампунь; можно завести комплект шайб с отверстиями разного диаметра. Длина L смесительной камеры инжекционного генератора 120-180 мм; эжекционного 220-350 мм. Диаметр канала соотв. 8-20 и 9-12 мм.

https://youtube.com/watch?v=d7hvpUyYrws

https://youtube.com/watch?v=-ud90qCHpHE

https://youtube.com/watch?v=J3x0At1gOh8

Какой химией заправлять самодельное оборудование

В случае с использованием самодельных устройств, возникает вполне резонный вопрос: какие именно моющие средства как нельзя кстати подойдут для создания рабочего раствора?

На сегодняшний день средства для пенообразования представлены в широком ассортименте, поэтому трудно однозначно утверждать, что химия определенной марки будет наиболее приемлемой в данном случае.

https://youtube.com/watch?v=BA-V1E9D4NE

Тем не менее, можно всегда обратиться к аналитическим данным и составить список производителей, пользующихся наибольшей популярностью среди автолюбителей.

Среди них можно выделить следующие фирмы:

  • Автошампунь от Керхер;
  • Отечественное жидкое мыло «Новая Заря»;
  • Шампунь-концентрат «Hi Gear»;
  • Автошампунь «FliNN»;
  • Автошампунь «Grass»

Альтернативные варианты резервуаров, что можно задействовать?

Как мы уже убедились, при самостоятельной сборке аппарата важно правильно подобрать резервуар для воды. Главные требования — достаточный объем и способность материала выдерживать большое давление. Выше приведены самые простые способы, в которых задействована обычная (подручная) тара

Выше приведены самые простые способы, в которых задействована обычная (подручная) тара.

Если же исходить из надежности, то лучший вариант — баллон из-под пропана.

Особенность такой емкости — способность выдерживать огромное давление. Как следствие, растет и эффективность пеногенератора.

Немаловажен и факт безопасности. Вы сможете спокойно нагонять давление, не переживая о вероятном разрыве емкости или выходе аппарата из строя.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Подборка полезных онлайн-сервисов по тюнингу автомобиля

Чтобы задействовать для работ пропановый баллон, понадобится специальная сварка.

Сначала все лишние отверстия завариваются, после чего делаются новые дырки. Первая — снизу торцевой части, а вторая — посередине.

К сделанным отверстиям должны привариваться трубки со штуцерами.

В качестве материала для крепежей можно применять муфты или цанговые переходники. Главное — способность каждого из элементов конструкции выдержать создаваемое давление.

Чтобы упростить процесс использования пеногенератора, сделайте специальный люк для дозаправки шампуня.

Особое внимание уделите герметичности баллона. Для этого не забудьте поставить специальный уплотнитель. Нижняя часть штуцера должна напрямую соединяться с компрессором, а верхняя — с распылителем

Нижняя часть штуцера должна напрямую соединяться с компрессором, а верхняя — с распылителем.

Как видно из приведенной выше схемы, принцип подключения баллона не сильно отличается от описанных выше схем. Главный плюс — больший срок эксплуатации и надежность.

Пеногенератор для мойки авто своими руками: 2 простых устройства

Она определена в корпусе, установленном на цилиндре. И она подключена к шлангу подачи. Эта таблетка гарантирует подачу пены в мелкозернистой фракции с высокой частотой. И затем пена идет в пистолет, что наносится на плоскость.

Этот ручной пистолет оборудован регулятором подачи, что даёт возможность задавать параметры струи. Учитывая систему оборудования, можно заметить, что главным компонентом является вспенивающаяся таблетка, которую можно купить отдельно.

Это значит, что можно сделать самодельный пенный генератор без проблем.

Самый лёгкий метод сделать бесконтактный аппарат — взять за базу обыкновенный опрыскиватель и немного переработать. Таким образом, необходимы:

  1. стабилизатор;
  2. обратный клапан;
  3. металлическая трубка.
  4. два полдюймовых сверла и гайки для них;
  5. воздуховод;
  6. пенопласт и адаптер;

Стоит рассмотреть одну из простых конструкций пеногенератора, какую можно сделать из подручных средств.

Важно следовать инструкции. Порядок работ:

  1. в отверстия вставить втулки и зафиксировать их гайками с обеих сторон и с помощью прокладок;
  2. на одном из приводов установить трубу, чтобы она почти достигла дна бака, обратный клапан и соединение подачи воздуха;
  3. на втором диске адаптер;
  4. насос необходимо амортизировать по мере того, как он нужен.
  5. нужно отключить клапан и соединительный шланг от распылителя;

Осталось только подключить шланг к выходу.

Таким образом, изделие готово. Работать с устройством не так удобно, как с заводским оборудованием, но приемлемо. Для мойки потребуется:

после открытия распылительного клапана воздух выдавливает раствор, пропускает его через таблетку, а на выходе пена вполне приемлемого качества.
подключить компрессор и приточный воздух до баллона (важно следить за давлением и не превышать норм);
наполнить ёмкость чистящим раствором на 2/3;

Среди недостатков пеногенератора можно выделить необходимость периодической перекачки давления, так как контроллер не имеет регулятора.

Выгоды использования пеногенератора для мойки авто

Генератор пены продаётся в магазине, который торгует оборудованием для профессиональных автомобильных моек. Цена покупного пеногенератора от 10 тысяч. А если брать брендовый аппарат, то придётся заплатить в два раза больше. Такие затраты не каждому по карману. Поэтому ниже приведена небольшая инструкция, как самому сделать пенный генератор и потратить на его изготовление всего от 500 до 2 тыс. рублей. Кроме экономии денежных средств, владелец самодельного генератора получает такие выгоды:

  • экономия времени — мойка активной пеной автомобиля происходит быстрее, примерно на 10–15 минут;
  • моющее средство расходуется эффективнее и экономнее;
  • активная пена исключает использование губки, что помогает защитить лакокрасочное покрытие от механического воздействия;
  • пеногенератор позволяет тщательнее вымыть труднодоступные места.

Аппарат из пластиковой канистры

Этот способ ещё легче, чем прошлый. Он даёт возможность собирать источник пены для очищения от приборов с минимальными расходами. Для изделия многого не нужно. Сделать пенообразователь для мойки своими руками несложно.

Это интересно: Обзор автомобиля Chevrolet Aveo хэтчбек и седан: технические характеристики, комплектации и цены на 2020 год

Для этого только потребуются:

  • набор гаечных ключей;
  • болгарка;
  • пистолет;
  • пластиковая тара;
  • сопла;
  • компрессор;
  • промывочные шланги.

Нужно взять трубку протяжённостью 70 см. Оба окончания должны быть перекрыты специальными заглушками. Пробки должны быть одеты на резьбовые отверстия.

На одной из пробок пеногенератора нужно поставить адаптер в виде буквы Т. На второй зафиксировать соединение. Включить шланги к 2 выходам Т-образного адаптера. Не стоит забывать о запорных кранах.

Один рукав пеногенератора для помывки приведёт к резервуару с жидкостью, а другой — к компрессору. Такого рода метод даёт возможность составить генератор в домашних условиях собственными руками с наименьшими расходами.

В случае, если включают самодельный пеногенератор для мойки авто в первый раз, нужно подать простую воду с незначительным количеством красителя. Это поможет определить слабые стороны структуры, если таковые присутствуют.
