Пинпоинтер своими руками: схема, описание. самодельный пинпоинтер

Назначение устройства

Пинпоинтер представляет из себя детектор обнаружения металла. Он определяет точное месторасположение металла на довольно небольшой глубине, ориентировочно порядка 5 см. Людей, занимающиеся поиском монеток или других ценностей из металла, вплоть до археологических, называют кладоискателями. Они работают с пинпоинтером в самых разнообразных местах: от официальных раскопок до отработанных отвалов. Заводские модели металлоискателей не всегда удобны для подобных целей, да и к тому же стоят немалых денег. Поэтому имеет смысл собрать собственный пинпоинтер по схеме. Прибор максимально эффективен для использования в недавно образовавшейся яме или отвальной россыпи грунта. Земля может быть рассыпана на плотный объем травы или большое количество листвы, что явно затрудняет обычный поиск для охотников за кладами. Знающие и опытные люди утверждают, что в данной ситуации пинпоинтер является лучшим выбором.

Основные инструменты и материалы для сборки пинпоинтеров

Пинпоинтер имеет не такую значительную цену, нежели МД, но стоимость некоторых представителей данного вида достаточно велика. Собрать пин можно и дома из подручных материалов и небольшого списка вспомогательных инструментов.Чтобы попробовать собрать конструктор для взрослых дома, вам понадобятся:• паяльный набор (олово, паяльник, припой);• рабочие инструменты (плоскогубцы, кусачки, отвёртка);• изолента для фиксации;• фольгированный текстолит для изготовления печатной платы;• мультиметр.Пинпоинтер Mars отличается универсальностью и стабильностью в работе; именно его выбирают большинство охотников за стариной. Те, кто хочет иметь его аналог, собранный своими руками, должны набраться терпения и усидчивости.

Схема сборки прибора

Читай также: Законно ли быть кладоискателем в Украине? Подробно рассматриваем все нюансы с точки зрения законности

Простая схема пинпоинтера – это то, что нужно для создания прибора в домашних условиях. Для увеличения стабильности его работы лучше использовать плёночные конденсаторы, которые позволят вести поиск даже при минусовых температурах.Пример схемы пинпоинтера Гном-М:

Если вы замахнулись на создание устройства с трёхпрядными конденсаторами, то вам понадобятся базовые знания в электронике или радиотехнике. Дело это довольно непростое и хлопотное. При его изготовлении мастера рекомендуют монтировать катушку под усилитель и установить стабилитроны.Модели с прерыванием сигнала устанавливают в корпус от фонарика. Учтите, что модулятор должен выдерживать частоту не менее 200 Гц. Для включения режима прерывания требуется оснастить прибор регулятором (кнопкой). Для данного прибора будет достаточно простой катушки.Модели пинов на транзисторах низкой чувствительности создаются с помощью бипера. Он устанавливается за модулятором и подходит только для приборов импульсного типа. Использовать конденсаторы можно любые, при этом пороговое напряжение на выходе они должны выдерживать не меньше 5 Вольт.

Электронно-частотный пинпоинтер

Как сделать пинпоинтер в таком варианте, подскажет принцип работы частотомера. Схема сборки не вызовет особых затруднений. В основе функционирования лежит процесс работы электронного FM-частотомера. Присутствует дискриминация черных металлов, глубина поиска предметов ограничена 60 см, рабочая частота находится на уровне 19 кГц.

Все требуемые детали отличаются простотой и доступностью

Небольшое внимание нужно уделить конденсаторам, которые должны иметь термостабильные показатели. Таковыми могут быть модели К71 со старого советского мультиметра

Не рекомендуется применять керамические, они не подойдут.

Важно! От качества конденсатора напрямую зависит стабильность устройства!

Источником питания для пинпоинтера могут послужить батарейки или иные аккумуляторные элементы с напряжением в 9-12 В. Непосредственно печатной плате понадобится лишь 10 мА, остальное «потянет » на себя динамик, альтернативой которого могут послужить наушники.

Сравнение с другими моделями

Примерно 20 долларов — за такую цену продавали Малышей кустарного производства. Даже китайские копии Garrett Pro-Pointer втрое дороже при схожих поисковых кондициях. Вообще говоря, по соотношению цена/производительность самоделки всегда будут побеждать фирменные модели.

Но, кроме собственно обнаружения, есть и другие параметры. Кому-то важен престижный шильдик на девайсе. Кому-то — беспроводная связь с большим металлоискателем или наушниками. Кому-то — водонепроницаемость. Кто-то просто не доверяет кустарному производству и обоснованно считает, что скупой платит дважды.

Для пинпойнтера не так важна глубина обнаружения, как общая безглючность, способность работать долго на одном комплекте питания или зарядке, а также дополнительный функционал — например, «непотеряйка» — когда пинпоинтер долго включен, но не используется, он начинает подавать звуковые сигналы. Ибо такое характерно как раз для потери.

Стоит ли продвинутый функционал переплаты в 3-20 раз — каждый археолог-любитель решает для себя сам. Малыш FM2 — реальный шанс сделать поиск пока ещё небогатого кладоискателя более удобным и результативным.

Пинпоинтер — что это такое и зачем он нужен?

Зачем нужен этот пинпоинтер? Таким вопросом задаются многие копатели-новички, которые полагают, что можно легко обойтись без подобного оборудования. Штатная монокатушка поначалу вполне многих устраивает, если не копать глубоко и не делать ямы широкими. В полной мере оценить пинпоинтер можно лишь в том случае, если его попробовать на практике и почувствовать разницу непосредственно при копании. Однажды поняв, насколько данное оборудование при локализации находки является эффективным, вы без него больше просто не захотите обходиться. Каждый копатель ценит собственное время и силы, поэтому предпочитает работать металлоискателем с дополнительным оборудованием.

Поиск различных предметов в земле сегодня интересует многих. Такое хобби является не только увлекательным. Если фортуна будет благосклонна, можно найти какую-нибудь ценную вещь для собственной коллекции. Также находку можно продать, неплохо заработав. Этот способ организации времяпрепровождения является активным и полезным вследствие пребывания на свежем воздухе и физических нагрузок.

Комплектующие для схемы

Ниже описаны основные детали и требования к ним, необходимые для качественной сборки схемы:

Конденсаторы рекомендуется закупать в радиомагазине, но если хочется получить их бесплатно из старых схем, то измеряйте емкость перед использованием. Главное требование к ним – температурная устойчивость, это спасет вас от постоянных сбоев металлоискателя. Отлично подойдут керамические или слюдяные. При сборке не забываем учитывать полярность электролитических конденсаторов – на бочонке в стороне минуса нарисованы одна или несколько полосок (рис. 5). Понадобятся следующие конденсаторы: электролитический 100 мкФ х 16 В – 1 шт.; 1000 пФ – 3 шт.; 22 нФ – 2 шт.; 300 пФ – 1 шт.

Постоянные резисторы можно использовать старые, так как они не теряют свои характеристики с течением времени. Переменные лучше всего купить новые, чтобы обеспечить точную настройку частоты на микросхемах

Особое внимание стоит уделить контактам переменного резистора, так как по схеме два контакта должны быть соединены между собой, а опыт показывает, что многие новички этого не замечают. Так же необходимо заземлить их корпус для исключения помех при регулировке

Понадобятся 5 постоянных резисторов номиналами 22 Ом, 1кОм, 4,7 кОм, 10 кОм, 470 кОм и 3 переменных резистора номиналами 1, 5 и 20 кОм.

Микросхема K561ЛА7 в DIP корпусе. Отсчет ног на микросхемах начинается сверху против часовой стрелке от ключа – специальной выемки на корпусе. В качестве аналога можно сделать металлоискатель на микросхеме K561ЛЕ5 или CD4011.
Транзистор KT315 очень распространен в старой радиоаппаратуре. Но его можно заменить множеством других транзисторов: KT3102, BC546, 2SC639 и схожие по характеристикам маломощные низкочастотные транзисторы. Внимательно изучаем выводы транзистора перед пайкой, у KT315 они расположены слева направо от лицевой части – эмиттер, коллектор, база (рис. 6):

Диод выбираем любой маломощный из отечественных или импортных производителей – кд522Б, кд105, кд106, in4148, in4001 и другие. Перед пайкой прозванием его мультиметром, чтобы не перепутать местами анод и катод.
Стандартные наушники от телефона или mp3 плеера, или миниатюрный динамик со старой техники. В случае использования наушников можно использовать разъем или прямую пайку.
Батарейка крона 9 В и контакты для нее (рис. 7):

Разъем для штекера кабеля датчика подбираем заранее, при изготовлении датчика.

После сборки всех необходимых деталей, можно смело приступать к монтажу их по схеме, описанной ниже.

Катушка и её изготовление

О принципах создания катушки для пинов мы расскажем на примере прибора Гном+. Ваши действия:• снимаем со старого приёмника ферритовый стержень (длина сто мм, толщина десять мм);• обматываем стержень изолентой, нанеся на один из концов немного клея;• начинаем обмотку виток за витком;• необходимо использовать ± двести витков;• оставленный хвостик из начала проводим по всей длине, закрепляя два конца изолентой;• помещаем трубку в термоусадочную ленту, оставляя 2 см на конце свободными (рис 1);• поверх термоусадки повторяем процедуру, воссоздавая вторую катушку (рис 2).

Рис 1

Рис 2

Простой аналоговый пинпоинтер своими рукамиАналоговый пин несложно сделать с базовыми навыками работы с отвёрткой и паяльником. Он идеально подходит для поиска старинных монет в слоях грунта. Детали и схемы для его создания довольно просты и представлены большим изобилием на форумах в Интернет-порталах. Для этого надо:• использовать плёночные конденсаторы с рабочим напряжением не менее ста Вольт;• катушку сделать из ферритового стержня в четыре слоя. При диаметре 0,35 мм в ней должно быть +/- 400 витков;• по окончанию работы закрепить устройство в термоусадочную ленту.

Пинпоинтер, нужен или нет?

Пинпоинтер — это замечательная вещь, которая весит на поясе, любого профессионального кладоискателя, который дорожит своим временем и нервами. Поэтому, хочу поразмышлять, нужен ли нам пинпоинтер на копе? или можно обойтись и без него.

Скажу честно, у меня такого девайса нету, так как, я не как не могу его себе купить. А вот у моего друга камрада, он есть. И я вижу, что когда мы одновременно выкапываем яму, в которой есть сигнал, он его находит быстрее чем я. Хоть у него катушка mars goliaf, а у меня mars tiger. По логике вещей, если моя катушка меньше, центр цели определить я должен быстрее чем он.

Чтобы более понятнее было кто и для чего использует пинпоинтер, хочу показать вам, это маленькое видео от Ильи Чемериса.

https://youtube.com/watch?v=Df8NYESJaM8

Когда у вас большая катушка, по типу Mars goliaf или даже Nel Big, вы выкапывает комок земли, зная что у вас в нем что-то маленькое. Начинаете, его ломать сначала на две части, потом половинку части комка, еще на часть и так до тех пор, пока не найдете то, что звенело под катушкой. Об это знает даже тот, кто металлоискатель держал всего пару раз в руке.

Все-таки мое мнение, пинпоинтер на копе, нужен в обязательном порядке. Он ускорит ваш процесс, а от этого зависит многое

Не важно бюджетный у вас пин, или какой-то фирменный от minelab или garrett. Главное чтобы он был, если конечно же вы хотите копать монетки, как профессиональный кладоискатель

Выбор пинпоинта

К выбору пинпоинта, отнеситесь серьезно. Ибо, от не правильной покупки, он будет у вас лежать дома без дела и в итоге вы будете вынуждены его продать. Поэтому прочитайте мои рекомендации по выбору данного прибора.

Первое на что вам нужно обратить внимание, это на то, на какой частоте работает пин. Это может быть 19.8 кГЦ 18 кГЦ, 12 кГЦ, 9.6 кГЦ и так далее

Обратите внимание, чтобы не было совпадений рабочих частот вашего металлоискателя с пинпоинтом. Так как, оба прибора не смогут работать одновременно ближе чем на 3-ех квадратных метрах.

И второе на что нужно обратить, это на время которое пин может проработать на одной или двух батарейки, без ее замены. Так как, одна модель работает до 10 часов в включенном состоянии, другая до 20 часов. От чего это зависит, я не знаю.

Остальные функции и навороты, вам не нужны. Главное, чтобы он вибрировал, или издавал характерный звук на монету. И все!

Обзор популярных моделей

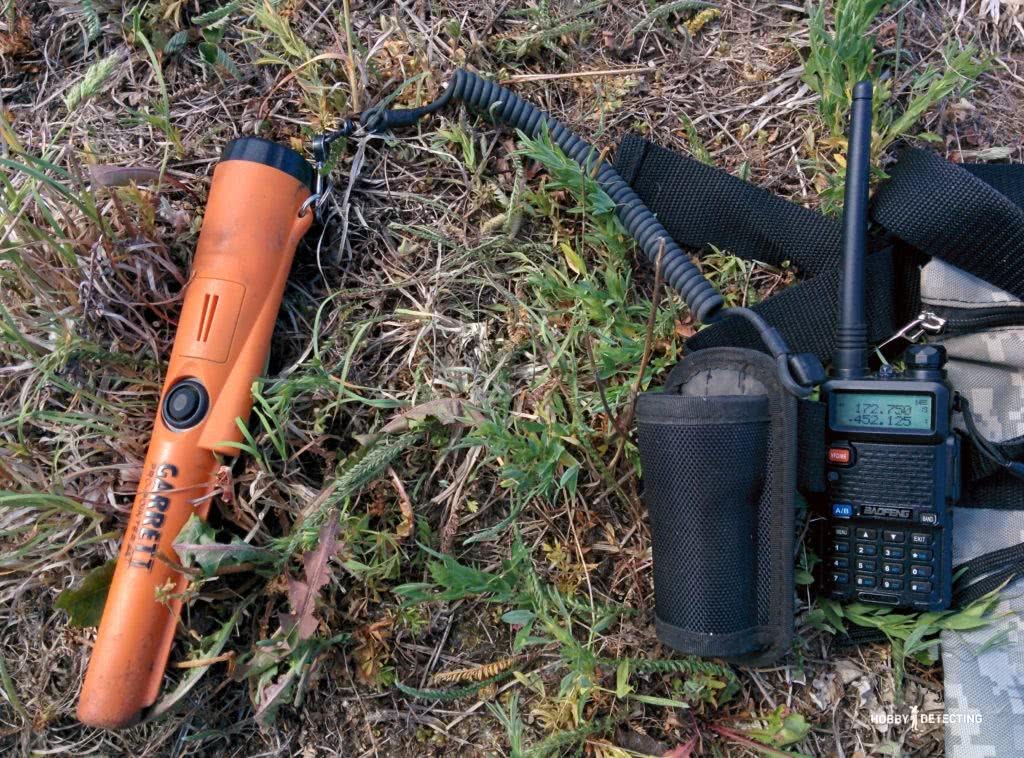

Garrett Pro Pointer — старенький трудяга, как и garrett ace 250. Работает на частоте 12 кГц, питается от 9-ти вольтовой батарее типа «крона». Одной батарейки хватает до 30-ти часов беспрерывной работы. Вес этого пина 200 грамм, а длина 230 мм.

Мне понравился этот пин, тем, что его можно погружать вводу. Правда до 40-ка см. Но все же, он водонепроницаемый.

Я видел GARRETT PRO POINTER в деле. У моего друга, он уже больше трех лет, он уже весь поцарапан, все стерлось, но не разу не было всяких сбоев или, каких-то поломок. Работает как часы. А все благодаря тому, что пин сделан из сверх прочной пластмассы и не боится даже вашей ступни, или лопаты.

Стоит GARRETT PRO POINTER 2200 грн.

Minelab Pro-Find 25 — новая модель, которая началась выпускаться в 2014 году. Он даже не во всех интернет магазинах кладоискателей продается.

Работает на частоте чуть больше 12 кГц. Питается от 9-ти вольтовой батарее типа «крона». В отличии от предыдущей модели, здесь есть настройка чувствительности.

Minelab Pro-Find 25 очень хорошо реагирует на мелкие предметы, с размер спичечной головки. Так что проблем на мелкие предметы, как чешуйка Ивана Грозного, у вас не должно быть.

Кстати, читал на форумах, что на максимальной чувствительности, целеуказатель имеет ложные срабатывания.

Minelab Pro-Find 25 стоит 2280 грн.

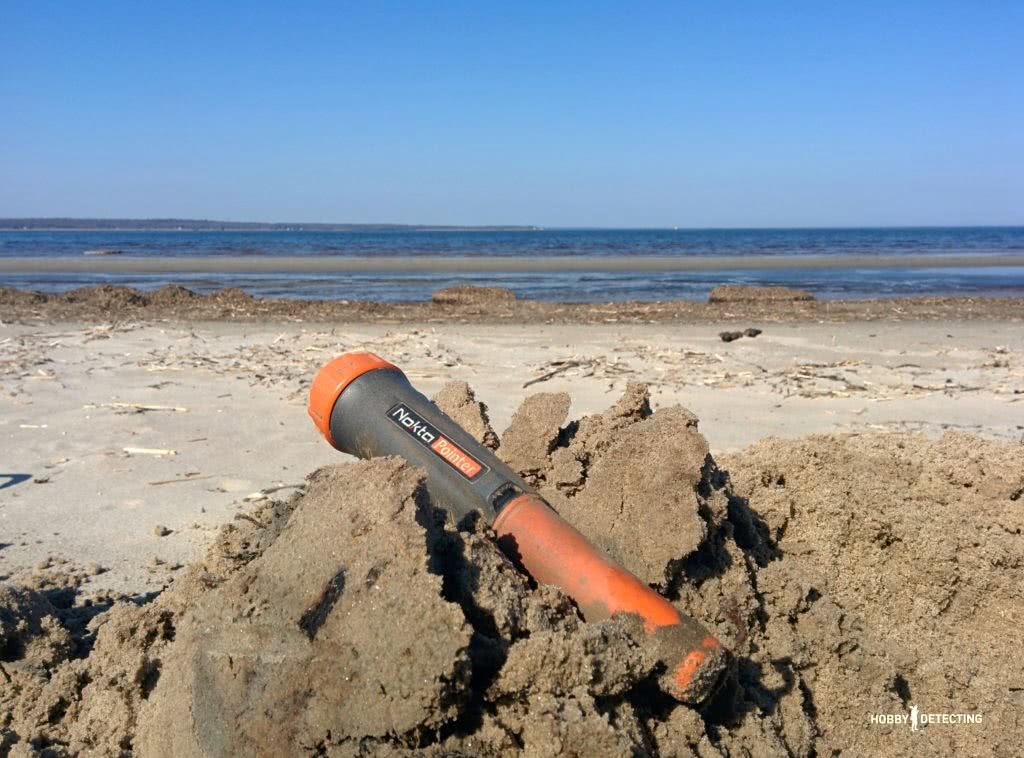

Nokta RS — тоже одна из новых моделей прошлого года. Стоит на порядок меньше чем конкуренты. Хотя, к примеру пинпоинтер MARS производится в Украине. А Nokta RS в турции.

Работает на частоте 8,8 КГц, что очень удобно. На такой частоте не работает не один из металлоискателей.

Прибор работает как на звуковом режиме, так и в режими вебрации. Настройки чувтсвительности нету.

Стоит Nokta RS 1560 грн.

https://youtube.com/watch?v=qDC_AvUhhUA

Как выбирать пинпоинтер?

Цена, конечно – тоже весомый фактор, но кладоискателю, зачастую работающему в экстремальных условиях, важно несколько иное:

Точность магнитного луча. Оценивается по его рассеиванию относительно начальной точки раструба: если на глубине 350…500 мм угол рассеивания превышает 25 º , то такой мини-металлоискатель особой пользы не принесёт, и негативный результат поиска весьма вероятен.
Предельная глубина поиска артефакта. Считается, что минимально приемлемой является глубина от 350 мм.
Заряд батареи, которая питает магнитную катушку. Не имея возможности для оперативной подзарядки, кладоискатель вправе ожидать от пинпоинтера, за который он выложил не менее 8000…10000 руб. работоспособности не менее суток при непрерывном поиске.
Удобство применения. Поскольку условия эксплуатации могут быть самыми различными, то и насадок должно быть несколько, причём как для подземного, так и для подводного поиска. В частности, для точной оценки уровня звукового сигнала не обойтись без наушников.
Принцип сканирования. Ряд конструкций приходится периодически вращать вдоль своей оси, в то время, как, пинпоинтер GolgHunter обладает возможностью регистрации кругового магнитного луча, что обеспечивает явные преимущества при работе в стеснённых условиях.

Отзывы по практике применения рассмотренных приборов разнятся в зависимости от желания и настроения кладоискателей. Неудачен поиск – однозначно виноват пинпоинтер! На самом же деле всякий прибор сможет идентифицировать только то, что действительно скрыто под землёй или водой. Даже непрямое расположение монеты или иного металлического предмета существенно искажает сигнал, так что старая добрая лопата всё равно пригодится.

https://youtube.com/watch?v=DhcoaaX4G5w

Технические характеристики

Малыш FM2, несмотря на всю простоту, имеет вполне достойные показатели. Глубина обнаружения до 15 см — вполне сопоставимо с младшими аськами или 200i с их штатными монокатушками или Minelab Go Find 11. При этом размер катушки, габариты и вес прибора зависят только от прямизны рук изготовителя и выбранных материалов.

Работает прибор как частотомер на 19 кГц.

Питание прибора стандартное — Крона на 9 В. В принципе, если найдётся какой-то альтернативный источник напряжением до 12 В — тоже будет хорошо.

Размер катушки и её форма определяют, будет ли Малыш работать как пляжный металлоискатель, либо как пинпоинтер.

Как выбрать пинпоинтер.

Я попробовал много ручных целеуказателей и теперь могу дать совет по выборе этого помощника копателя.

1. Регулировка чувствительности. Не зря все топовые пинпоинтеры имеют в своем функционале возможность устанавливать уровень чувствительности. Да, при этом устройство становится менее стабильным, но у него увеличивается глубина обнаружения. Это очень полезно, когда локализуешь в стенке ямки цель или когда грунт не рассыпчатый и находка где-то прячется в выброшенных с ямки комьях земли.

Хорошая дальность обнаружения целеуказателя также будет полезна и при поиске в старом здании. Ведь за любой доской может быть тайник с ценностями, которые увидит хороший пинпоинтер.

2. Фонарик. Сколько раз на пине меня выручал встроенный фонарик. Ночью, когда на тебя никто не смотрит и не мешает – только копай и наслаждайся. Металлоискателем цель локализуешь, лопатой выкопаешь, а потом пинпоинтером быстро находишь, рассмотришь под светом фонарика, спрячешь и дальше искать. В принципе, работаешь как днем. Если пин без фонарика, тогда как только стемнело – сворачивайся и топай домой. И будет обидно, когда к жирной находке ты из-за темноты не дошел всего пару махов катушкой.

3. Работа под водой. Пинпоинтер должен иметь возможность безбоязненно погружаться и работать под водой. В некоторых моделях ручных целеуказателей производитель пишет «влагозащищен». Это не значит, что пин можно совать под воду или даже находиться с ним под проливным дождем – тут имеется в виду, что устройство выдержит повышенную влажность и мелкий дождик.

Если искать по мелководью, то пинпоинтер должен обязательно быть на 100% герметичным. Если же только «влагозащищен», то есть большой риск утопить устройство (историй таких полно).

Пинпоинтеры, которые нынче продаются и отвечают необходимым для полноценной работы требованиям, это:

Всё ещё думаете нужен ли вам пинпоинтер? Пока думаете — другие уже выкапывают цели быстрее и успеют выкопать ещё больше, пока вы стоите над ямой. Всё интересно про пинпоинтеры собрано здесь, обзоры, советы и новинки.

Технология сборки

Сам по себе процесс изготовления пинпоинтера своими руками несложный, но все-таки потребует определенные умения по работе с СМД-компонентами. Другим вариантом может послужить DIP-выводящий элемент. Ферритовый стержень, который можно демонтировать с ненужного транзисторного приемника, станет датчиком. Стержень должен иметь порядка 110 см в длину и равняться 10 мм в диаметре. Намотка в катушках происходит по принципу накладывания одной на другую. Материалом для нее должен послужить провод в изоляционной обмотке. Провод должен быть медным с диаметром в 0,3 мм. Необходимое количество витков должно составлять по 200 штук.

Особое внимание стоит обратить на полярность подключения в самодельном пинпоинтере. При отсутствии генерации, частоте в 15 кГц нужно поменять крайние точки любой обмотки

Характеристики катушки (такие как длина, провод, диаметр стержня) можно поменять. Но стоит помнить о том, что напрямую повлияет на чувствительность прибора.

Настройка пинпоинтера проводится путем подборки напряжения в области второго вывода самого микроконтроллера. Сделать это нужно при помощи подстроечного резистора R2. В момент проведения настройки вокруг аппарата не должно присутствовать никаких металлических предметов. Это позволит достичь максимально эффективной чувствительности. В измерении поможет вольтметр. Для этого понадобится устройство с высоким уровнем сопротивления, например осциллограф.

Монтаж схемы управления

Электрическая схема состоит из микросхемы K561ЛА7, ее обвязки для регулировки, усилителя, питания и динамика. Микросхема имеет 4 логических элемента. Двое из них создают нужную частоту, третий играет роль поисковой части. Конечный логический элемент сравнивает обе частоты и при разных значениях выдает положительный сигнал на усилитель, который подает усиленный сигнал на динамик.

Схема металлоискателя на микросхеме, описанной выше, изображена на рисунке 8.

Собирать электрические принципиальные схемы очень удобно на макетной плате с отверстиями (рис.9). Или изготавливаем самодельную печатную плату, изображенную на рисунке 10. Изготовить плату можно лазерно-утюжным методом или обычным рисованием. Травлю производим любым известным способом.

Производим пайку деталей и припаиваем проводками все выносные детали – регуляторы, разъем для наушников, датчика и батарейки.

После сборки схемы, закрепляем ее в корпусе. Туда же помещаем батарейку. В качестве корпуса подойдет пластмассовая, монтажная, самодельная из дерева и другие коробки на ваш выбор (рис. 11).

Для трех регуляторов и разъема датчика необходимо проделать соответствующие размерам отверстия. Можно последовательно батарейке добавить выключатель и так же вынести его на корпус. Необходимо предусмотреть маленькие отверстия для динамика, или, в случае с наушниками, плотно закрепить разъем.

Главным условием при сборке корпуса является доступность, например для смены батареи, и, в то же время, герметичность – от внезапного дождя. Можно закрепить красивые колпачки на регуляторы, разукрасить коробку и подписать регуляторы с выключателем.

Изготовление датчика

Схемы металлоискателей для разных устройств полностью отличаются друг от друга. Однако качественно собранный датчик может использоваться как универсальный для различных металлоискателей, работающих по одному принципу работы.

Для обмотки датчика используем лакированный провод ПЭВ или ПЭЛ диаметром 0,5 – 0,7 мм, который без проблем можно найти в магазине или старых кинескопных телевизорах и мониторах (рис. 2).

При диаметре катушки 20 см наматываем 100 витков провода. При других диаметрах изменяем количество витков, рассчитывая, что при 25 и 15 см диаметра наматывается 80 и 120 витков соответственно. После выполнения обмотки плотно обматываем ее изолентой, оставляя с запасом начало и конец провода.

Изготавливаем экран Фарадея, чтобы исключить различные помехи в катушке и микроконтроллерах. Необходимо обмотать катушку поверх изоленты пищевой фольгой. В конце обмотки фольгу не соединяем и оставляем разрыв в 2-3 см. Поверх фольги наматываем вразброс немного неизолированного провода маленького сечения (рис. 3).

В нескольких местах можно выполнить пайку провода и фольги. Все это снова обматываем изолентой.

После произведенных действий у нас должна получиться изолированная катушка с двумя вывода обмотки и выводом экрана. Соединяем их с экранированным кабелем от видео или аудиоаппаратуры. Экран кабеля соединяем с проводом от фольги, а жилы кабеля с проводами от катушки. Все это пропаиваем и надежно изолируем изолентой. На конце кабеля приделываем штекер с качественными контактами. Лучший вариант, если они позолоченные или серебряные. Штекер можно найти в кабелях для различной аппаратуры, там же берем и разъем.

Остается сделать корпус для катушки. Можно использовать два круглых диска из диэлектрического материала – фанеры, толстого картона или пластика. Между дисками помещаем обмотку. Затем пластмассовыми креплениями, которые можно приобрести в сантехническом магазине, плотно скрепляем эти два диска. Для поиска в водной среде можно герметизировать датчик эпоксидной смолой или специальными герметиками.

На верхнем диске прикручиваем или приклеиваем ушки из пластика или другого диэлектрического материала. Они понадобятся для крепления к штанге (рис. 4).

Простая схема пинпоинтера

Самым простым для сборки в домашних условиях пинпоинтером признан «Малыш-Fm». Он не отличается высокими техническими характеристиками, но выступает достойным аналогом дорогостоящих пинов.В нём используется модулятор линейного типа, который крепится вблизи регулятора чувствительности. Схема его сборки простая и понятная, а список необходимых деталей минимальный. Высокий показатель проводимости тока в нём достигается посредством установки стабилитрона. К нему крепятся контакты, и остаётся только присоединить питание.

Читай также: Как подобрать металлоискатель: категории выбора, рейтинг лучших металлоискателей!

Пошаговая инструкция сборки своими руками

Приведём инструкцию по сборке в «крупную клетку».

Найти в сети и скачать схему пинпоинтера Малыш FM2V2. Лучше отдать предпочтение формату PDF.
Приобрести необходимые для сборки радиодетали, колодки, проводники, клеммник для «Кроны», программатор микроконтроллера.
Приобрести заготовку для печатной платы, выполнить трассировку, сверление отверстий и протравить дорожки.
Распаять схему.
Скачать микропрограмму и прошить микроконтроллер.
Намотать катушку — об этом ниже.
Подпаять выводы катушки, подсоединить питание и проверить работу пинпоинтера по воздуху.
Собрать пинпоинтер в корпус.

Внимание! Конденсаторы C2 22нф и C6 100нф должны быть обязательно плёночными. Керамические не годятся!. Все шаги наглядно показаны на прекрасном, дельном видео канала HOW TO MAKE

Все шаги наглядно показаны на прекрасном, дельном видео канала HOW TO MAKE.

https://youtube.com/watch?v=6iiuUeFGZUQ

Пинпоинтер с резонансным регулятором

Чтобы сложить устройство с резонансным регулятором, необходимо заранее подготовить паяльную лампу. В первую очередь для прибора подбирается качественный модулятор. Многие специалисты в данной ситуации все же рекомендуют использовать линейные аналоги. Найти их в магазине довольно сложно, однако стоить они должны мало. В среднем параметр проводимости у них равняется 3 мк. За счет этого на входное пороговое напряжение можно надеяться на уровне 15 В. Стабилитроны для устройства подходят самые разнообразные. Сопротивление максимум они обязаны держать на уровне 5 Ом. Также следует отметить, что в биперах устройство с регуляторами не нуждается.

Устанавливать катушку в данном случае целесообразно в последнюю очередь

При этом изоляции проводки необходимо уделить особое внимание. Также следует помнить, что корпус устройства должен быть полностью герметичным

С этой целью как вариант можно воспользоваться резиновым уплотнителем. Непосредственно регулятор должен припаиваться на модулятор. Конденсаторы в этой ситуации используются в основном полевого типа. Минимум емкость аккумулятора обязана составлять 800 мАч.

Чем не устраивает режим МД «пинпоинтер»

Вспомним кладоискателя, который машет комьями земли перед катушкой, стоящей на ребре. «Вот лошара!» — скажет диванный эксперт, ни разу не державший в руках металлодетектор. «У него же в МД пинпоинтер!»

Рисуем картину — копнул, разбил руками ком на более мелкие фрагменты, для чего опустился на колени. Потом снова встал на ноги, включил пинпоинтер на МД и нашёл один или несколько комьев с металлом. Если комья недостаточно крупные — повторил. Естественно, так никто не делает.

Статический режим «Пинпоинтер» в металлоискателе удобно применять для оконтуривания больших находок, для определения проекции — это ключевое слово — цели на поверхность грунта. Информации о глубине залегания режим «Пинпоинтер» не даёт, поэтому его довольно редко включают — если копаем лопатой, то плюс-минус 5 сантиметров по горизонту вообще не важны. Для поиска цели в комке глины режим пинпоинтера вряд ли поможет.

Зачем нужен пинпоинтер

На этот вопрос ответ можно дать одной фразой: «он увеличивает продуктивность и производительность поиска». Представьте себе: осень, слякоть, промозглый ветер с дождём — и на раскисшей пашне трое кладоискателей ищут монетки. Как действует человек с одним только МД и лопатой?

Пинпоинтер на осеннем поле

На половине копательских видео на YouTube мы видим одну и ту же картину — автор услышал сигнал, копнул, провёл катушкой над ямкой, потом над комом. По результатам копнул ещё раз или сразу положил металлоискатель на землю. Дальше начинается: руками разбивает комья земли, берёт горсть и машет ей перед катушкой. Нет сигнала? Следующую. И так далее.

В нашем случае махать приходится пригоршнями холодной, мокрой грязи. Руки ничего не чувствуют, перчатки промокли, рукава влажные по локоть, суставы ломит от холода. И находки, что попадают в хабарницу, уже не в радость — хочется побыстрее в тепло, принять добрую чарку горилки. А на часах всего 10 утра, поле большое. И камрады домой не собираются — у них-то всё в шоколаде. У перчаток испачканы большой и указательный палец.

Вот чтобы не страдать от пронизывающего холода, не губить единственную пару рук, отпущенную человеку на всю жизнь, и придуман пинпоинтер.

Пинпоинтер в летнем лесу

Допустим, не всегда дождь и слякоть. Бывает, что и по сухому копаем. Что же, пинпоинтер в такой ситуации лишний? Да ничего подобного! Пока условный «нищеброд» без пина разбирается с одной ямкой, его камрад с пином обработает 2-3-4. У кого будет лучший хабар при условии равномерного распределения находок по зоне поиска? Хором: «у камрада с пином!»

Читай также: Для чего тебе пинпоинтер и как его сделать своими руками?

А если МД зацепил сигнал между корнями дерева, что делать? Корни рубить, чтобы снова ком выкопать, разделить, помахать? Во-первых, лесник не будет рад испорченному дереву. Во-вторых, время — сколько надо будет минут, чтобы подрубить корни, вынуть грунт, помахать перед катушкой? Да и стоит ли монетка таких усилий? А вдруг там ходячка или вовсе пробка? Вот и думай, голова. Может быть, в следующий раз копатель не красивую шапку купит с логотипом любимого МД, а на пинпоинтер подкопит — с ним-то между корнями залезть вполне реально. В-третьих — совесть. Дерево погибнуть может. А кладоискатель, конечно, не ангел с белыми крылышками, но и не упырь какой-нибудь.

Пинпоинтер в предзимье

И ещё одна жизненная ситуация. Пока снег ещё неглубокий, по идее, можно копать. Но если земля замёрзла, её приходится рубить в буквальном смысле — лопатой или топором. Обидно разрубить пятак Екатерины II, да ещё и в приличном сохране? Ещё как обидно. А как узнаешь, где рубить, если у тебя только «большой» МД? Ответ — никак. Рубим и молимся, чтобы по монете не заехать.

Пинпоинтер в такой ситуации даст более точное представление о локализации находки в смёрзшемся коме и сделает удар топора менее волнительным.

Пинпоинтер в здании

Чердаки, подвалы, погреба — это не перечисление архитектурных элементов зданий. Это места, в которых довольно сложно искать металл с большим МД. И не размахнёшься, и штанга мешает. Можно, конечно, штангу убрать — но 5-12 дюймов катушки запихать в самый угол, да ещё и помахать всё равно вряд ли получится. В статике шансов больше — хотя бы махать не надо. Но всё равно неудобно

Подведём итог. С пинпоинтером легче искать и на обычном полевом выходе, и в лесу, и в зданиях. Особенно он полезен в экстремальных погодных условиях. Главное, что даёт пинпоинтер: больше целых находок за то же время.

Читай также: Pin WaterProof: подробный обзор характеристик, сравнение с конкурентами и видео с тестами

Схема пинпоинтера и принцип его работы

Изначально перед разработчиками точечного указателя ставилась задача создать компактный и удобный прибор, который не займёт много места в туристическом рюкзаке, но который будет способен создавать остронаправленное электромагнитное поле, способное выявить аномальность в отражённом от препятствия сигнале, воспринимаемом антенной.

Происходит это следующим образом. Трубчатый приёмник инициирует направленный магнитный поток, который проникает на глубину земли или воды до 500 мм. Источником магнитного поля является катушка, которая, в отличие от того же металлоискателя, может быть отключена. Это сохраняет заряд батареи, и избавляет пинпоинтер от дополнительных помех. В качестве индикаторов успешности поиска в зависимости от фирмы-изготовителя могут использоваться вибрационные колебания, светодиодный индикатор или звуковой сигнал. Каждый из вариантов имеет свои преимущества. Например, во время подводного поиска полезнее виброиндикация, а в условиях плохой видимости – звуковая. Световая же индикация позволяет использовать пинпойнтер в любое время дня и ночи.

Каждый из производителей стремится оснастить прибор дополнительными опциями. Так, в пинпойнтерах от торговой марки Гаррет имеется встроенный фонарик, что позволяет экономить заряд основной батареи, а приборы MakroPoint от турецкой фирмы MakroDetector отличаются пылезащитным исполнением корпуса и наличием специализированных насадок, адаптированных к различным условиям поиска. Впрочем, лабильность производителей не исключает новых удобств и подвижек в конструкциях. Например, уже реализуется мини-поисковик Garrett ProPointerAT, у которого влагозащищённость корпуса превосходит по своим характеристикам даже подводные осветители. Таким образом, использовать данную технику теперь можно и в мутной промоине, и в стремительном горном потоке: на качество конечного результата это не повлияет.

Маленький металлоискатель

Действительно, то и другое предназначено для поиска металлических предметов. Но есть принципиальные отличия. Металлоискатель представляет собой детектор поиска металлов, расположенных на довольно значительной глубине или разбросанных по внушительной площади. Соответственно и габариты подобного прибора оказываются довольно внушительными: в карман и даже рюкзак металлоискатель не спрятать, что, в свою очередь, становится причиной повышенного интереса к вашей персоне. То ли дело – пинпоинтер (калька с английского: pin – точка, point – указывать, т. е. «точечный указатель»). Таким образом, речь идёт о портативном металлоискателе, который, не претендуя на глубину сканирования, гарантированно сможет помочь отыскать артефакт, точное местонахождение которого хорошо известно, а желание при помощи лопаты перекопать всё вокруг отсутствует.

Кроме компактности, пинпоинтер может работать и под водой. Что позволяет совместить приятный отдых у водоёма с полезным поиском подводных раритетов.

Учитывая растущий спрос на рассматриваемые приборы, к их выпуску проявляют интерес многие отечественные и зарубежные фирмы. Приборы турецкого, немецкого, китайского производства регулярно появляются на профильном рынке. Каждая конструкция отличается определёнными особенностями своего применения, поэтому вначале разберёмся с тем, как работает пинпоинтер.
