Оптимальные схемы для плавного пуска электродвигателя, созданных своими руками

Содержание

Устройство АЗпТ и плавного пуска коллекорного электродвигателя

Для связи нажмите ► далее

Всем привет, хотелось бы поделиться устройством, которое мне очень помогает в работе. Дело в том что мне часто приходиться ремонтировать стиральные машины и очень часто приходиться проверять двигатели этих машин, а так же другие электронные устройства. Бывает, что часто встречаются устройства с КЗ (коротким замыканием), такое устройство очень уж облегчает дальнейший ремонт.

Из чего состоит

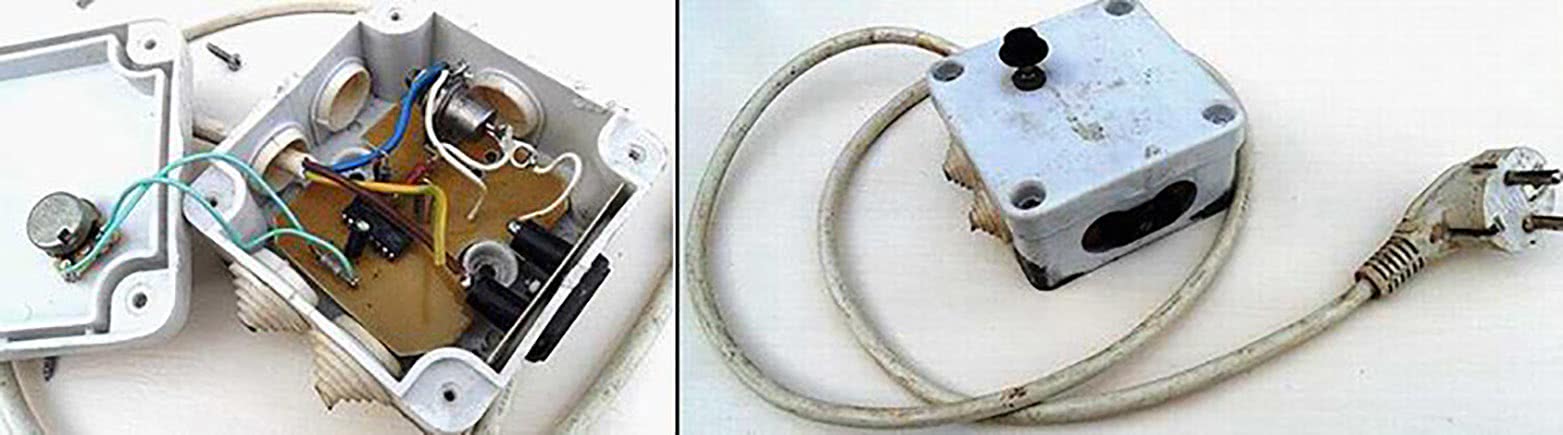

Было принято решение, собирать устройство в не большую распред коробку. В нее же был помещен однополюсной автомат на 10А, он же является первым тумблером включения. Фаза от автомата к розетке идет через патрон лампы накаливания, которая является 2-й степенью защиты от КЗ. Там же установлена индикация включения самого автомата. Индикация выполнена из 3-х вольтового светодиода.

В эту же коробку был помещена плата управления мощностью, она будет нашим регулятором оборотов электродвигателя. Фаза от автомата поступает в разрыв на кнопку включения, затем на вход фазы в плату самого регулятора. Ноль приходит напрямую в ту же плату. Индикация включения выполнена из 3-х вольтового светодиода. Выход фазы подается на общий контакт 2-х позиционного тумблера, он же идет на статор двигателя. Тумблер будет служить реверсом. Тумблер соединен крест на крест, левый и правый выходы тумблера идут на ротор двигателя. Нулевой выход с платы идет на статор двигателя.

Источник

Пошаговая инструкция модернизации обычной переноски

Мое усовершенствование обычного удлинителя состояло из простых действий. Опишу весь процесс по-порядку:

Разобрал имеющуюся переноску и осмотрел ее содержимое.

Сделал в корпусе отверстие, предназначенное для провода, соединяющего с розеткой наружного монтирования.

Зачистил с обоих концов ПВС 3*2,5.

Припаял провода к контактным клеммам электроудлинителя.

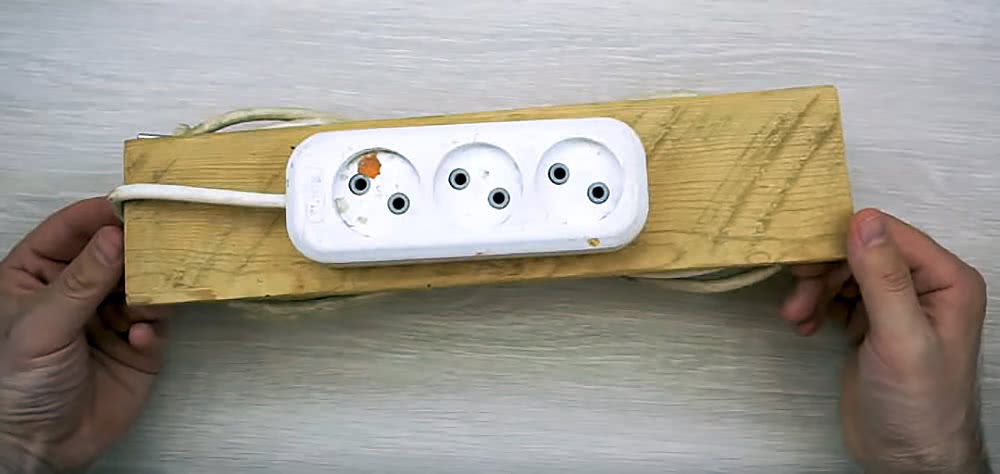

Зафиксировал переноску на деревянной планке и закрыл верхнюю часть.

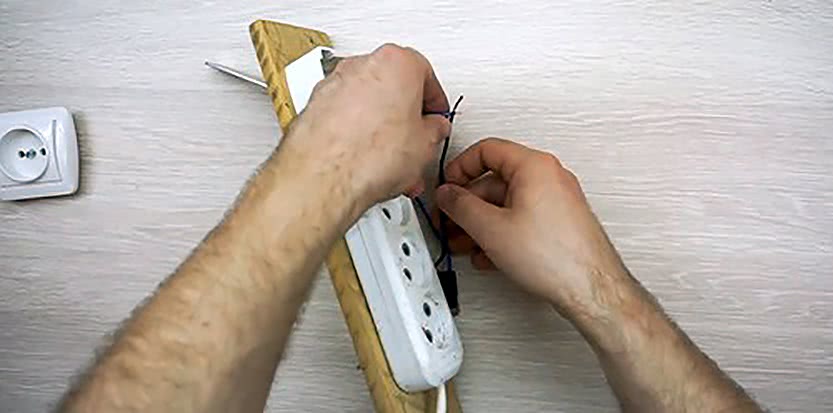

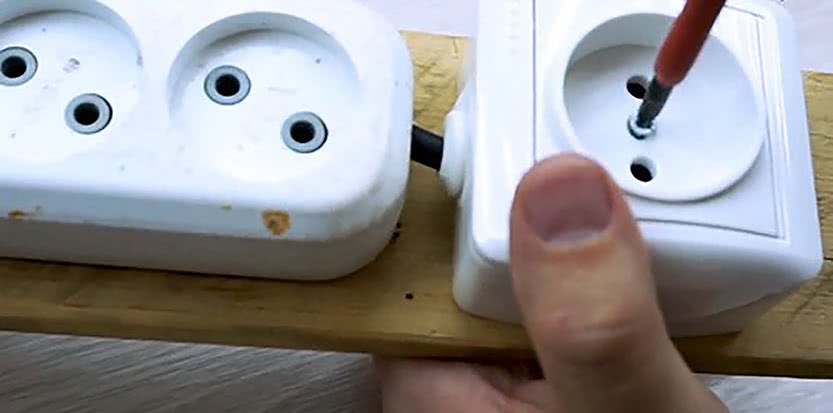

Ввел кусочек провода в корпус дополнительной наружной розетки, который прикрутил к той же дощечке. Зачистил концы провода.

Подключил БПП ( как видно из схемы выше — последовательно ), прочно пропаял места соединений провода от удлинителя с блоком и изолировал термоусад о чной трубкой (вместо нее можно задействовать изоляционную ленту).

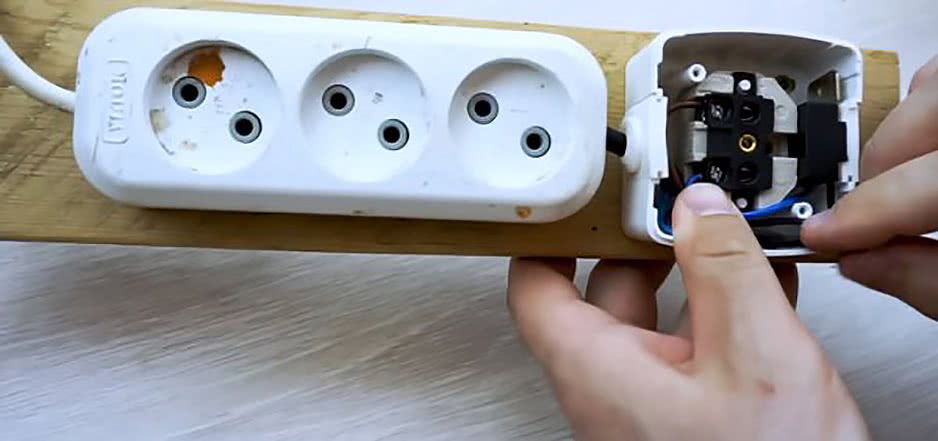

Аккуратно в ставил в корпус внешней розетки блок и контактные клеммы. Все легко помещается внутрь.

Закрыл крышку розетки и проверил работоспособность своего устройства.

Получилась универсальная и удобная конструкция. Мастер может использовать ее в разных режимах ( плавно запуска ть лю бой э лектроприбор или обычным способом), а также носить и применять повсюду: дома, в гараже, на даче и т.д.

В качестве альтернативы предлагаю еще один вариант усовершенствованной переноски с БПП и регулятором скорости оборотов.

Эта схема способствует плавной работе инструментов, с их выходом на номинальную частоту вращения. Что касается времени разгона, то заявленная скорость достигается быстрее или медленнее в зависимости от имеющегося конденсатора С3. Регулировать частоту вращения призван переменный резистор R2.

БПП можно установить и в рукоятку электрического инструмента. Но эта манипуляция сложнее, к тому же можно лишиться права на гарантийный ремонт. Целесообразнее приспособить для таких целей разветвительную коробку.

В схеме указан симистор TS122-25-5, однако сгодится и другой , лишь бы класс напряжения был не меньше IV и ток не меньше 1,5-2 номиналов.

Описанное приспособление призвано упростить работу с электроинструментами, повысить ее безопасность, а также увеличить срок эксплуатации применяемых устройств. Эти факторы в сочетании с простотой модернизации переноски позволяют получить необходимую в хозяйстве вещь.

Плавный пуск получил широкое применение в безопасном запуске электродвигателей. Во время запуска двигателя происходит превышение номинального тока (Iн) в 7 раз. В результате этого процесса происходит уменьшение эксплуатационного периода мотора, а именно обмоток статора и значительная нагрузка на подшипники. Именно из-за этой причины и рекомендуется сделать плавный пуск для электроинструмента своими руками, где он не предусмотрен.

Основные параметры и характеристики УПП

Ниже в тексте будут приведены схемы аппаратов плавного запуска для изучения и собственноручного изготовления. Для тех, кто не готов осуществить плавный пуск асинхронного электродвигателя своими руками, полагаясь на готовое изделие, будет полезной информация о существующих разновидностях софт стартеров.

Пример аналогово и цифрового УПП, в модульном исполнении (устанавливается на DIN-рейку)

Одним из главных параметров при выборе УПП является мощность обслуживаемого электромотора, выраженная в киловаттах. Не менее важным является время разгона и возможность регулировки интервала запуска. Данными характеристиками обладают все существующие софт стартеры. Более совершенные УПП являются универсальными и позволяют настраивать параметры мягкого запуска в широком диапазоне значений относительно характеристик двигателя и требований технологического процесса.

Пример универсального софтстартера

В зависимости от типа софт стартера в них могут присутствовать различные опции, повышающие функциональность аппарата и позволяющие осуществлять контроль работы электродвигателя. Например, при помощи некоторых УПП возможно осуществление не только плавного запуска электромотора, но и его торможение. Более совершенные софт стартеры осуществляют защиту двигателя от перегрузок и позволяют также регулировать вращательный момент ротора при пуске, останове и работе.

Пример различий в технических характеристиках различных УПП от одного производителя

Разновидности софт стартеров

По способу подключения УПП подразделяются на три вида:

  1. Однофазные. Регулируют пусковое напряжение на одной фазе для уменьшения пускового момента. Обладают ограниченной функциональностью и не снижают пусковой ток. В виду удешевления полупроводниковых силовых ключей, однофазные УПП применяются редко.

    Структурная схема однофазного УПП

  2. Двухфазные. Осуществляют регулировку пускового тока по двум фазам, что позволяет улучшить динамические характеристики запуска двигателя, но не решают проблему с несимметричной «просадкой» напряжения. Используется в основном радиолюбителями, осуществляющими плавный пуск асинхронного электродвигателя своими руками, схема устройства приведена ниже.

    Структурная схема двухфазного УПП

  3. Трехфазные. Дают максимально возможное уменьшение пускового момента, снижая пусковой ток до минимально возможной трехкратной перегрузки. Позволяют осуществлять большой набор функций помимо плавного разгона – регулировку момента, торможение, слежение за параметрами, дистанционное управление, защиту от тепловых перегрузок, и т. д.

    Структурная схема трехфазного УПП

УПП своими руками

Для самостоятельного изготовления УПП используемая схема плавного пуска асинхронного двигателя своими руками будет зависеть от возможности и навыков мастера. Самостоятельное смягчение пусковых перегрузок при помощи автотрансформатора доступно практически любому пользователю без специальных знаний, но данный способ является неудобным ввиду необходимости ручной регулировки старта электродвигателя. В продаже можно встретить недорогие устройства плавного запуска, которые придется самостоятельно подключить к электроинструменту, не обладая глубокими познаниями в радиотехнике. Пример работы до и после софт стартера, а также его подключение показано на видео ниже:

Современные софт стартеры имеют внутри сложную электронную начинку из множества электронных деталей, работающих под управлением микропроцессора. Поэтому для изготовления аналогичного УПП своими руками по имеющимся в сети интернет схемам необходимо не только мастерство радиолюбителя, но и навыки программирования микроконтроллеров.

Самодельные варианты

Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.

Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Плавный пуск на микросхеме

Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.

Схема 2. Схема плавного пуска электроинструмента

Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.

При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.

Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.

Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.

Устройство плавного пуска — электротехническое устройство, используемое в асинхронных электродвигателях, которое позволяет во время запуска удерживать параметры двигателя (тока, напряжения и т.д.) в в безопасных пределах. Его применение уменьшает пусковые токи, снижает вероятность перегрева двигателя, устраняет рывки в механических приводах, что, в конечном итоге, повышает срок службы электродвигателя.

Для чего вообще регулировать скорость вращения диска болгарки?

  1. При резке металла разной толщины, качество работы сильно зависит от скорости вращения диска. Если резать твердый и толстый материал – необходимо поддерживать максимальную скорость вращения. При обработке тонкой жести или мягкого металла (например, алюминия) высокие обороты приведут к оплавлению кромки или быстрому замыливанию рабочей поверхности диска;
  2. Резка и раскрой камня и кафеля на высокой скорости может быть опасной. К тому же диск, который крутится с высокими оборотами, выбивает из материала мелкие куски, делая поверхность реза щербатой. Причем для разных видов камня выбирается разная скорость. Некоторые минералы как раз обрабатываются на высоких оборотах;
  3. Шлифовальные работы и полировка в принципе невозможны без регулирования скорости вращения. Неправильно выставив обороты, можно испортить поверхность, особенно – если это лакокрасочное покрытие на автомобиле или материал с низкой температурой плавления;
  4. Использование дисков разного диаметра автоматически подразумевает обязательное наличие регулятора. Меняя диск Ø115 мм на Ø230 мм, скорость вращения необходимо уменьшить практически вдвое. Да и удержать в руках с 230 мм диском, вращающимся на скорости 10000 об/мин практически нереально;
  5. Полировка каменных и бетонных поверхностей в зависимости от типа используемых коронок производится на разных скоростях. Причем при уменьшении скорости вращения крутящий момент не должен снижаться;
  6. При использовании алмазных дисков необходимо уменьшать количество оборотов, так как от перегрева их поверхность быстро выходит из строя. Разумеется, если ваша болгарка работает только в качестве резака для труб, уголка и профиля – регулятор оборотов не потребуется. А при универсальном и разностороннем применении УШМ он жизненно необходим.

Как правило, бюджетные угловые шлифовальные машины (УШМ), в народе называемые болгаркой, не имеют в своей конструкции регулируемые электронные модули, к которым относятся регулятор оборотов двигателя и плавный пуск. Владельцы таких болгарок со временем начинают понимать, что их отсутствие резко снижает функциональность инструмента. В этом случае можно произвести доработку УШМ, установив на нее самодельные приспособления.

При подаче питания на двигатель шлифмашины происходит скачкообразное повышение оборотов

с нуля до 10 тыс. и более. Кто работал УШМ, хорошо знают, что порой сложно удержать ее в руках при запуске, особенно, если установлен алмазный диск большого диаметра.

Также во время запуска огромная нагрузка прилагается к обмотке ротора и статора электромотора. Поскольку в болгарке установлен коллекторный двигатель, то он стартует в режиме короткого замыкания: электромагнитное поле уже “пытается” провернуть ротор, но он еще некоторое время остается неподвижным, поскольку сила инерции не дает это сделать. В результате в катушках двигателя резко повышается пусковой ток. Несмотря на то, что производитель вложил некий запас прочности для катушек, учитывая перегрузки при старте, рано или поздно изоляция не выдерживает, что приводит к межвитковому замыканию.

Кроме проблем с запуском, отсутствие регулировки оборотов вызывает некоторый дискомфорт. Например, регулятор оборотов болгарки может пригодиться при определенных видах работ

  • при шлифовке или полировке каких-либо поверхностей;
  • при установке инструмента большого диаметра;
  • для резки некоторых материалов.

Кроме того, при обдирочных работах корщетками велика вероятность заклинивания проволоки в какой-либо щели. Если обороты шпинделя были большими, то болгарку может просто вырвать из рук.

Если к УШМ подключить регулятор мощности (оборотов) с модулем плавного пуска, то все вышеописанные проблемы исчезнут, увеличится срок службы аппарата и повысится безопасность его использования.

Как сделать блок пуска для электроинструмента

Существует достаточно много вариантов самостоятельного оборудования болгарки устройством плавного пуска. Некоторые из них представлены в авторских видео.

Блок пуска на базе микросхемы LM358

В следующем видео автор делится опытом самостоятельного изготовления платы блока плавного пуска по схеме, взятой из интернета, на базе микросхемы LM358. Корпус для платы автор изготовил из коробочки из-под шампуня, что говорит о богатой фантазии мастеров самодеятельного творчества. Автор не просто слепо скопировал схему из интернета, а доработал с заменой характеристик некоторых ее элементов: транзисторов, диодов, резисторов. Радиатор для охлаждения полупроводниковых приборов взят из магнитофона. Для того, чтобы была возможность разместить блок плавного пуска внутри корпуса болгарки, а не как в случае предложенного варианта, разработана плата меньшего размера.

Технология работ по изготовлению блока пуска

Автор следующего видео подробно описывает приемы работ, применяемые комплектующие и вспомогательные технологические материалы для изготовления устройства плавного пуска. Здесь в качестве базового элемента взята микросхема к1182. Технология не рассчитана на применение в качестве основы печатной платы, автор называет такую сборку технологией «навесного монтажа». При таком производстве работ кроме пайки применяется крепление отдельных элементов с помощью крепежных изделий, например, так крепится симистор к теплоотводу. Готовый блок пуска не универсален для всех болгарок. На двух отдельно взятых автором УШМ они выходили на режим за ощутимо разный промежуток времени.

Один из вариантов компоновки самодельного блока пуска

В качестве исходного варианта автор следующего видео выбрал известную в интернете сборку с микросхемой LM358.Так как собранный пусковой блок не поместился внутри корпуса болгарки, автор «упаковал» внутрь лишь симистор с радиатором, по причине хороших условий охлаждения от колеса вентилятора болгарки. Остальную часть блока вместе с микросхемой закрепил на корпусе УШМ.

Использование утюга в качестве дополнительной нагрузки для снижения оборотов болгарки

Этот способ не относится конкретно к теме плавного пуска болгарки. Однако, для понимания принципа действия электронного устройства диммер, который используется для регулировки мощности (или количества оборотов) болгарки вполне приемлем. В следующем видео утюг забирает определенную мощность у УШМ, тем самым снижая ее обороты.

Типовую схему блока пуска следует дорабатывать для каждого отдельного электроинструмента

Автор следующего видео рассказывает как оборудовал свою бытовую болгарку устройством плавного пуска для увеличения срока эксплуатации.

Важно: схема может отлично работать для регулировки яркости лампы, но для необходимого функционирования болгарки при пуске быть неспособной выполнять задачу. Для эффективной работы ее следует «настроить», а именно подобрать нужные величины резисторов, емкостей конденсаторов и возможно изменить характеристики полупроводниковых приборов.

Как приспособить в болгарке штатный диммер для регулировки оборотов

В следующем видео автор доработал кнопку включения (сделал ее подпружиненной) с целью использования возможностей покупного диммера для регулировки оборотов болгарки. После включения болгарки перемещением кнопки устанавливается требуемый режим оборотов. Диммер фиксирует этот режим и при повторном включении производится его установка.

Особенности и срок службы

В ручных электроинструментах, таких как: болгарка(ушм), циркулярная пила, шуруповерт, дрель – используют коллекторные двигатели с последовательным возбуждением. Они могут работать на постоянном и на переменном токе.

Для их запитки в большинстве случаев используется обычная электросеть 230 В 50 Гц. Раньше для профессионального инструмента использовалась сеть 380 В. Теперь, с ростом мощности потребителей в однофазных сетях (офисы и жилой сектор), появились и профессиональные электроинструменты на 220 В.

Коллекторные двигатели имеют большой крутящий и пусковой моменты, компактны, легко изготавливаются на повышенное напряжение. Крутящий момент здесь является решающим. При невысокой массе машины он как раз подходит для ручного электроинструмента. Но у таких электромоторов имеются недостатки и слабые места. Одно из таких слабых мест – щеточный узел.

Щетки из прессованного графита с наполнителями трутся о медные пластины коллектора и подвергаются механическому износу и электроэрозии. Это приводит к увеличению искрения и повышает пожарную и взрывоопасность электроинструмента. Попадание минеральной пыли внутрь ускоряет износ. Хотя вентиляторы, предусмотренные конструкцией, выдувают воздух наружу, пыль и цемент могут легко попадать внутрь. Во время простоя, если инструмент неудачно положили, пыль легко попадает внутрь. На практике это постоянное явление.


Щетки электродвигателя из прессованного графита

Еще один недостаток электроинструмента – частые поломки редуктора. Это происходит как раз из-за большого пускового момента. Достоинство оборачивается недостатком. С поломкой редуктора приходится менять инструмент, ремонту они, обычно, не подлежат. К сожалению, промышленность, в стремлении снизить себестоимость продукции делает это за счет качества. Хочешь пользоваться хорошим электроинструментом – плати немалые деньги.

Самодельные варианты

Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.

Схема 1. Электросхема внутреннего блока с регулировкой оборотов и плавным пуском (схема электрическая принципиальная)

Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Плавный пуск на микросхеме

Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.

Схема 2. Схема плавного пуска электроинструмента

Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.

При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.

Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.

Основной функцией конденсаторов C1 и C3 является защита и управление микросхемой. Симистор следует подбирать, руководствуясь следующими характеристиками: прямое U должно составлять 400..500 В и прямой ток должен быть не менее 25 А. При таких номиналах радиоэлементов к УПП возможно подключать инструмент с мощностью от 2 кВт до 5 кВт.

Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.

ПЛАВНЫЙ ПУСК НА 12 В

Случается нужно часто подключать устройство к чему-то, что имеет напряжение. Однако в том устройстве, например, на входе имеются конденсаторы высокой ёмкости, которые вызывают большой скачок тока и, следовательно, скачок напряжения, что может привести к нестабильной работе включенного устройства и даже к отключению питания, вызванному такой мощной нагрузкой. Так что в некоторых случая имеет смысл сделать такой простейший блок софт старта. Его конструктивная примитивность приводит к тому, что он:

  • Работает в узком диапазоне напряжений 10-14 В.
  • Не имеет защиты — ни тепловой, ни от перенапряжения.
  • Не отключается мгновенно, поскольку включенный транзистор имеет некий обратный ток.

Зачем понадобился плавный пуск двигателя

Итак, проблема — на котельной есть насосы подпитки котла водой. Всего два насоса, и включаются они по команде от системы слежения за уровнем воды в котле. Одновременно может работать только один насос, выбор насоса осуществляет оператор котельной путем переключения водяных кранов и электрических переключателей.

Насосы приводятся в действие обычными асинхронными двигателями. Асинхронные двигатели 7,5 кВт включаются через обычные контакторы (магнитными пускателями). А поскольку мощность большая, то пуск очень жесткий. Каждый раз при пуске возникает ощутимый гидроудар. Портятся и сами двигатели, и насосы, и гидросистема. Иногда такое ощущение, что трубы и краны сейчас разлетятся вдребезги.

Кроме того, когда котёл остывший, и в него резко подается горячая вода (более 95 °С), то происходят неприятные явления, напоминающие взрывообразное бурление. Бывает и наоборот, воду с температурой 100 °С можно холодной – когда в котле находится сухой пар с температурой почти 200 °С. В этом случае тоже происходят вредные гидроудары.

Всего на котельной два идентичных котла, но во втором установлены частотники на насосы. Котлы (точнее, парогенераторы) вырабатывают пар с температурой более 115 °С и давлением до 14 кгс/см2.

Жаль, что конструкцией котла в электросхеме не предусмотрено было плавное включение двигателей насоса. Хотя котлы итальянские, на этом было решено сэкономить…

Повторюсь, что для плавного включения асинхронных двигателей мы имеем на выбор такие варианты:

  • схема «звезда-треугольник»
  • система плавного пуска (мягкий пуск)
  • частотный преобразователь (инвертор)

В данном случае необходимо было выбрать тот вариант, при котором бы было минимальное вмешательство в рабочую схему управления котлом.

Дело в том, что любые изменения в работе котла должны быть обязательно согласованы с производителем котла (либо сертифицированной организацией) и с надзорной организацией. Поэтому изменения должны быть внесены незаметно и без лишнего шума. Хотя, в систему безопасности я не вмешиваюсь, поэтому тут не так строго.

Мои постоянные читатели знают, что теперь, после сдачи экзаменов в Ростехнадзоре, я имею полное право выполнять работы по КИПиА в котельной.
