Плиткорез ручной

Прокладка штробы по стене из кирпича

Кирпичи скрепляются между собой цементным раствором, который можно удалить без усилий. Это выполняется при помощи зубила и молотка. Штроба должна идти именно по шву кладки. При этом пылеобразование будет минимальным. Вертикальная борозда выполняется перфоратором с использованием разных насадок.

В штроблении поверхностей стен немаловажную роль играет материал, из которых они выстроены. От него зависит и ход работ, имеющий свои особенности. Процесс выполнения:

1. До начала штробления молотком и керном нужно наметить места для отверстий в виде углублений (тогда сверло не будет уходить в сторону).
2. Держать инструмент под прямым углом по отношению к стене, чтобы не сломать сверло от воздействия механической нагрузки.
3. В процессе выполнения происходит сильное нагревание и затупление инструмента, поэтому периодически следует его охлаждать в холодной воде.

Сложнее работать с пережжённым кирпичом. Определить его можно по чёрному цвету пыли. Этот промежуток расстояния нужно проходить на малых оборотах с подключением ударного способа работы инструмента. Перемычки между дырами удаляются с использованием стамесок перфоратора в режиме «без сверления».

Делаем инструмент с электроприводом

В первую очередь, необходимо определить, как будет располагаться болгарка при резке плитки.

Болгарка

Вариант 1

Кафель по планочке подается под строго зафиксированную под столом болгарку.

Плюсы плиткореза из болгарки:

• данное техническое решение наиболее простое, поскольку предполагает надежное закрепление режущего диска снизу столешницы и установку направляющей рейки (НР) с возможностью ее регулирования;
• под столом можно поставить ведро с водой, которая будет немного улавливать пыль, и охлаждать диск.

Минусы инструмента:

• много пыли, поскольку такой плиткорез режет керамику по всей толщине и не может выполнить небольшой надрез;
• неудобное регулирование болгарки из-за ее нахождения под столешницей.

Вариант 2

Зафиксированная плитка разрезается гриндером, который крепится сверху столешницы к прямолинейным рельсам-салазкам.

Преимущества приспособления:

• образовывается меньше пыли, поскольку можно просто надрезать керамику и не выполнять сквозную резку;
• доступное регулирование инструментом.

Недостатки инструмента:

• смастерить такой плиткорез без определенных навыков очень сложно;
• нужно дополнительно вручную обрабатывать поверхность надреза плитки, чтобы она поделилась на части.

Если сравнивать эти два инструмента, то первый будет проще изготовить в условиях дома. Поэтому дальше мы опишем, как его сделать.

Подбираем диски

Сегментированный алмазный круг имеет равномерные, направленные от кромки к центру прорези, как бы разделяющие окружность на сегменты. При помощи такого диска можно резать керамическую плитку, а также изделия из натурального камня и керамогранита. За счет имеющихся прорезей получается воздушное охлаждение. Это помогает избежать перегрева и продлевает срок эксплуатации сухореза. Только резка керамогранита болгаркой с сегментированной насадкой сопровождается большим количеством сколов.

Если нужно резать кафельную плитку, не оставляя зазубрин, то следует взять сплошной диск. При его использовании можно не только избежать появления сколов, но и обработать отрезанную кромку. Такой инструмент идеален для работ по камню. Сплошная поверхность позволяет избежать ненужной детонации во время процесса, а сами фрагменты нарезать быстро и ровно.

Для угловой шлифовальной машинки можно подобрать каменные круги. По стоимости они дешевле алмазных, но и срок службы у них короче. При работе этот диск постепенно стирается, и его следует менять на новый. К примеру, резка кирпича болгаркой может сопровождаться не только большим количеством пыли, но и 2–3-кратной сменой рабочего круга. Но зато можно не бояться появления сколов или зазубрин – каменными дисками режем материал ровно и гладко. Правда, при истирании круг может подпортить кромку, поэтому нужно следить за его состоянием.

Современная промышленность предлагает специальное приспособление для работы с камнем, керамогранитом, бетоном и мрамором – это насадка на ушм slider mechanic. Ее универсальность поможет справиться с резкой плитки даже новичкам. Слайдер поможет получить фрагмент необходимого размера с ровными краями и без сколов. Им намного проще выполнить криволинейные разрезы и отверстия.

Охлаждение самодельного плиткореза из гриндера

Электрические плиткорезы заводского изготовления оборудованы системой водяного охлаждения, конструкция которого зависит от расположения режущего диска – сверху или снизу стола. Проектировать эту опцию на изготавливаемый в домашних условиях самодельный плиткорез нереально, да и нет необходимости – в быту интенсивность резки керамической плитки невысока, и для охлаждения алмазного диска вполне достаточно воздушного обдува на холостом ходу.

Кроме того, не следует забывать, что болгарку запрещено использовать при влажности окружающей среды выше 85%, из чего следует, что на контакт с водой в чистом виде инструмент в процессе работы не рассчитан.

https://youtube.com/watch?v=BY-2_f6q87U

Дополнительный апгрейд

Инструмент можно дополнить пылеулавливателем. Для этого с нижней стороны текстолитового основания  делается  штроба шириной около 4 см и глубиной 1 см. Начинается она   рядом с кромкой режущего круга, заканчивается на противоположенной стороне основания, за несколько сантиметров до края. В этом месте сверлится отверстие, диаметром 3–4 см. Сверху на него с помощью шурупов крепится металлическая пластина с отверстием, к которой приваривается  переходник длиной 4-5 см, отрезанный от металлической трубы. Диаметр трубы  равен внутренним диаметром воздуховода пылесоса, который надевается на переходник. Теперь при включении пылесоса вся пыль будет отсасываться из зоны работы.

Можно изготовить простейшее направляющее устройство для плиткореза, благодаря которому точность и качество получаемого реза значительно возрастут. Для этого используется металлическое штукатурное правило необходимой длины. Оно закрепляется с помощью струбцин на плитке (подойдет и двухсторонний строительный скотч) на нужном расстоянии до линии реза. Упираясь в ровный край правила, плиткорез перемещается вдоль его и делает идеально прямой разрез.

https://youtube.com/watch?v=fkAZ6he9330

Изготавливаем стол плиткореза

Чтобы керамика плавно подавалась под диск, нужно сделать гладкую столешницу. Помимо этого, она должна быть достаточно прочной, чтобы надежно закрепить режущий инструмент. Поэтому специалисты советуют для выполнения столешницы использовать жесткий стальной каркас из уголков. Все детали нужно соединить электросваркой. Затем под готовый каркас подгоняем столешницу. Для этого подойдет листовая сталь высотой 0,5-0,6 см. На ней сделайте прорезь под диск пилки с излишком в 0,2-0,3 см.

Под столешницей в продолжение щели или параллельно ей нужно наварить стальной профиль размером 0,4*0,6 см или стальную полосу толщиной 0,4-,0,5 см. К ним позже прикрепится гриндер.

На столе приспособления установите движущую планку параллельно гриндеру, чтобы осуществлять прямую подачу плитки под диск. Для этого слева от гриндера перпендикулярно ему сделайте 2 параллельные щели на расстоянии длины планки между собой. По ним будет перемещаться НР. Ее концы будут закреплены болт-гайками через щель.

Устанавливаем болгарку

Крепить гриндер к низу столешницы можно разными способами. Проследите, чтобы крепление было жестким и крепким

Это важно, поскольку в противном случае при резке плитки гриндер может заклинить в прорези столешницы. Также при монтаже пилы учитывайте возможность:

• работать к кнопкам включения/выключения;
• регулировать скорость вращения гриндера;
• менять диск.

Чтобы исключить выворачивание болта, под его головку подкладывается пружинная шайба Гровера.

Шайба Гровера

Также к данному соединению плиткорез крепят к столешнице прижимными хомутами из полосовой стали, сделанных согласно чертежу стола. Для прокладки между «телом» пилки и столом используют бруски из дерева. В них должны быть проделаны пазы согласно форме болгарки.

Как охладить самодельный плиткорез

На заводских электроплиткорезах есть система водяного охлаждения. На ее конструкцию влияет расположение гриндера, то есть она может быть над столом или под ним. Дома изготовить плиткорез электрический с водяным охлаждением такого типа крайне сложно, да и бессмысленно. Чтобы охладить алмазный диск, хватит и банального воздушного обдува.

Также важно помнить, что болгаркой нельзя работать, если показатель влажности больше 85 процентов. Исходя из этого, можно предположить, что пилку нельзя мочить

Делаем механический плиткорез своими руками

Ручной плиткорез является безопасным инструментом, и не требует подключения к электрической сети. Эти два фактора и обеспечивают популярность этой модели. Кроме того, такой инструмент ввиду достаточно небольшого веса легко транспортировать и на его изготовление не придется потратить много средств.

Ручной плиткорез состоит из платформы, на которой нужно располагать непосредственно саму керамическую плитку, направляющих, режущего элемента и ручки, при помощи которой весь механизм приводиться в действие. Основной элемент конструкции – режущий элемент.

В качестве последнего целесообразно использовать самый обычный стеклорез. Но, с него нужно предварительно снять головку, на которой располагается непосредственно режущий элемент.

Помимо режущего элемента необходимо подготовить:

• 2 подшипника и вал под них;
• трубку из стали, диаметр которой идентичен диаметру вала;
• 2 стальных уголка, размером 40Х40 см и 4 уголка размером 20Х20 см (длина каждого элемента должна составлять в среднем 60 см)
• материал для изготовления рабочей поверхности;
• резину и клей.

Помимо строительных материалов нужно вооружиться сварочным аппаратом. Без него сделать механический плиткорез своими руками не получится.

Из 1 уголка размерами 40Х40 и 2 уголков размерами 20Х20 сооружается половина необходимого устройства. Берем больший по размерам уголок и к его концам с внешней стороны привариваем меньшие уголки. Аналогично нужно сделать вторую часть устройства.

Статья по теме: Укладка паркетной доски на стяжку: технология, клей, основные правила и способы

Первая и вторая часть плиткореза должны быть симметричны по отношению друг к другу. Эти элементы закрепляются на платформе. Их нужно закрепить таким образом, чтобы режущая часть конструкции свободно двигалась между ними.

В качестве платформы может выступать обычная доска. Но поскольку дерево неустойчиво к механическим повреждениям на рабочую часть платформы необходимо установить металлические планки. Для их установки используют шарнирный элемент. Поскольку режущий элемент будет опускаться ниже самой керамической плитке посередине платформы должно быть углубление. В противном случае при первом же использовании повредится платформа.

Последний этап – создание режущего элемента конструкции. К стальной трубке необходимо приварить с одной стороны ручку, а с другой – фиксатор для режущего элемента. По большому счету на этом работы практически закончены. При нажатии на ручку алмазный диск должен доставать до керамической плитки.

Затем, плавно перемещая за ту же ручку подвижную часть конструкции, алмазный диск оставляет ровный надрез на плитке. Чтобы конструкции свободно двигалась подвижную часть необходимо оснастить подшипниками. Для лучшей фиксации кафеля на рабочей поверхности оборудования, можно по ее краям приклеить резиновые полоски.

https://youtube.com/watch?v=aWCCh_x8Fyo

Практические рекомендации

В первую очередь на рабочую поверхность крепится металлический лист. Но перед этим в нем необходимо прорезать щель, в которую будет входить диск плиткореза. Размер листа, точнее, его ширина, должен выбираться так, чтобы даже самая большая плитка могла разместиться под диском. Весь процесс резки контролируется руками, то есть плитку двигают по столу вперед под сам режущий элемент.

Болгарка крепится к столу (и в первом, и во втором случае) при помощи хомутов за счет гаек и контргаек. Чтобы корпус болгарки остался без повреждений, хомуты рекомендуется поместить в резиновые или полихлорвиниловые трубки. Заранее хомуты подгоняются по форме поперечника будущего плиткореза.

Схема правильной резки плитки.

Следует помнить, что при вертикальной установке болгарка остается без защитного кожуха, так как его невозможно надеть, значит, работа с таким аппаратом крайне опасна. Поэтому лучше во время всего процесса оператору находиться с правой или левой стороны, а в дополнение использовать средства защиты – очки, респиратор и перчатки.

Если домашняя мастерская будет находиться в одной из комнат квартиры, то рекомендуется такой плиткорез подключить к пылесосу. Для этого раструб заборного шланга закрепляется под тем местом, где располагается режущий диск. И тогда во время резки, болгарка и пылесос включаются одновременно, что поможет избавиться от отходных материалов всего процесса.

Болгарка для основы плиткореза вполне целесообразна, так как для этого используется минимум дополнительных компонентов. К тому же благодаря этому инструменту есть возможность достигнуть необходимое количество оборотов режущей кромки за одну минуту. В обратном случае потребуется искать дополнительный редуктор, который сможет дать показатель в 4000-5500 об./мин.

Чтобы рез имел более идеальный показатель, на поверхность стола, придерживаясь параллельности диску, устанавливают металлический уголок. Таким образом, придерживаясь его, можно достичь высокой ровности разреза.

Схема устройства болгарки.

Почему нужна именно болгарка? При помощи болгарки делается автоматизированный плиткорез. Ручные модели, включая и стеклорезы с лобзиками, могут образовывать микротрещины. Это часто становится причиной того, что во время простукивания плитка трескается. В то время как использование плиткореза на основе болгарки помогает избежать таких дефектов.

Чтобы себя подстраховать, можно заранее прочертить карандашом будущую линию разреза. Далее по ней делается неглубокий разрез стеклорезом, а уже потом совершается полноценная резка.

Об электрическом плиткорезе

Электрический агрегат для резки материала желательно выполнять на основе болгарки, поскольку она позволит получить требуемое количество оборотов режущей кромки в минуту.
Другому электромотору вдобавок понадобится редуктор, который даст возможность получить от 4000 до 5500 оборотов в минуту.
Болгарку плиткореза выполненного своими руками нужно прочно фиксировать под столешницей так, чтобы длина наружной режущей кромки не была больше половины толщины материала. В целях упрощения процесса резки, на столе параллельно диску нужно закрепить уголок из металла. Двигая инструмент по уголку, можно получить почти идеально ровный срез.

Как ручной, так и сетевой тип инструмента требует некоторого умения работы с ним. По этой причине перед выполнением работ с плиткой желательно потренироваться правильно держать инструмент в руке. Это можно сделать на отходах материала.

Желаем удачи в изготовлении плиткореза своими руками! Придерживайтесь вышеописанной инструкции и все получится. Такой инструмент может прослужить вам достаточно долго.А работать с таким инструментом приятно вдвойне, поскольку в него вы вложили собственный труд и свою душу.

Для проведения работы с плиткой можно создать плиткорез своими руками. С помощью этого инструмента производится максимально точное разрезание плитки. Самым простым вариантом инструмента является плиткорез из болгарки.

Для того чтобы сделать плиткорез из болгарки своими руками, необходимо предварительно разобраться в особенностях данного инструмента. С его помощью производится разрезка всех видов плитки. Благодаря данному инструменту производится максимально качественный разрез плитки.

Для проведения разрезки необходимо на инструмент установить алмазный или корундовый диск. Они должны надежно закрепляться в инструменте.

Многие люди спрашивают, как сделать плиткорез своими руками? С этой целью необходимо правильно установить болгарку, которая оснащается соответствующим диском. Если используется метод горизонтального крепления болгарки, тогда необходимо обеспечить строгое вертикальное расположение рабочего диска. При разрезке плитки необходимо следить за тем, чтобы она располагалась в перпендикулярном положении к режущему инструменту. Процесс разрезки диска в данном случае производится на вытянутых руках.

Устанавливаем болгарку

Крепить гриндер к низу столешницы можно разными способами. Проследите, чтобы крепление было жестким и крепким

Это важно, поскольку в противном случае при резке плитки гриндер может заклинить в прорези столешницы. Также при монтаже пилы учитывайте возможность:

• работать к кнопкам включения/выключения;
• регулировать скорость вращения гриндера;
• менять диск.

Чтобы исключить выворачивание болта, под его головку подкладывается пружинная шайба Гровера.

Шайба Гровера

Также к данному соединению плиткорез крепят к столешнице прижимными хомутами из полосовой стали, сделанных согласно чертежу стола. Для прокладки между «телом» пилки и столом используют бруски из дерева. В них должны быть проделаны пазы согласно форме болгарки.

Делаем плиткорез из болгарки своими руками: инструкция

Когда все необходимое приготовлено, чертежи найдены, и готовы приступать к работе, наступает один из главных моментов – соблюдение алгоритма работы по изготовлению самодельного резака для керамической плитки.

1. Подготовьте рабочую поверхность. Чаще всего, для нее используют стол. Поверхность его должна быть идеально ровной и гладкой, чтобы электрический резак делал свою работу, как положено – без накладок и неровных разрезов.
2. Установите на горизонтальную гладкую поверхность лист метала. Он будет служить основой плиткореза. На момент установки и закрепления листа в нем должно быть отверстие для режущего диска.
3. Диск болгарки необходимо закрепить на рабочей поверхности. Делается это при помощи подготовленных заранее хомутов. Мастера рекомендуют поместить хомуты в резиновые трубки с целью более долгой службы.

Вся эта конструкция закрепляется при помощи гаек и контргаек. При желании, можно сделать небольшое дополнение и усовершенствовать инструмент. Это может быть сделано с целью быстрого удаления керамической крошки.

Для изготовления плиткореза отлично подойдет старая болгарка

Подобное дополнение позволит сэкономить время на уборке, кроме того, в этом случае в воздух практически не будет попадать опасная для вдыхания крошка.

Само по себе усовершенствование сделать довольно просто. Необходимо укрепить под режущими диском трубку пылесоса. В этом случае, при одновременной работе и пылесоса, и диска болгарки, вся крошка будет сразу же поступать в мусороприемник.

Кроме того, добытые чертежи плиткореза могут понадобиться для того, чтобы отремонтировать поломавшийся инструмент.

Как сделать самодельный плиткорез ручной

Если вы не хотите или не можете сделать электроплиткорез, вы можете попробовать смастерить ручной инструмент. Эта механическая конструкция обладает неоспоримыми преимуществами:

• простая и безопасная в пользовании;
• легкая;
• мобильная;
• компактная;
• сравнительно недорогая.

Он подходит для резки напольной и керамогранитной плитки в условиях дома.

Ручной плиткорез

Такой плиткорез является платформой, на которую фиксируют кабель, НР и режущий элемент (РЭ), прикрепленный к ручке. При прижатии к керамике он чертит линию надреза. Далее прижимная платформа давит на кафель, и он ломается на частицы. У частиц ровные края.

Ручные плиткорезы бывают механического, роликового и подшипникового типа. Дома можно создать любой. Разнятся они между собой только определенными элементами.

Пошаговая инструкция

Для изготовления инструмента вам нужны определенные металлические детали и режущий элемент. В качестве последнего можете использовать стандартный стеклорез. Перед монтажом в плиткорез, стеклорез нужно освободить от головки. Также создание инструмента предполагает использование подшипниковых элементов, поэтому приготовьте их заранее.

В первую очередь делаем основу плиткореза: столешницу с желобом и НР посередине. Для этой цели подойдет хорошая широкая доска. Закрепите на ней шарниром сваренные металлические планочки. По центру внутренне стороны сделайте углубления и загоните туда втулки – они обеспечат скольжение ручки с резаком и ограничат ее ход.

Резак должен стоять так, чтобы при нажатии на ручку он касался плитки и чертил на ней линию. Во время нажатия кафель фиксируется на доске, затем за ручку тянем РЭ и все – плитка разрезана.

Как видите, схема создания и работы такого плиткореза действительно очень простая.

Самостоятельное изготовление плиткореза

Когда предстоит большой объем работы с керамическими изделиями, то можно сделать плиткорез из болгарки своими руками. Самое практичное самодельное приспособление, которое можно сделать из УШМ, – электрическое.

Сам инструмент следует закрепить на станке так, чтобы рабочий диск был расположен вертикально или горизонтально. Выбрать плоскость можно любую – главное, чтобы было удобно работать с кафелем. Необходимо предусмотреть ограничители для плитки, чтобы она не съезжала при резке.

Для роли станка подойдет стол. Можно использовать имеющийся в наличии или изготовить из металлических уголков. Для рабочей поверхности подойдет лист металла, разделенный посередине на две части. По линии раздела следует смонтировать желоб для хода рабочего круга. Рекомендуется его делать так, чтобы была возможность заливать воду. Это поможет снизить количество пыли и будет охлаждать диск, чем продлит срок его службы.

Некоторые умельцы используют электромотор, чтобы смонтировать устройство для резки плитки. Но сделать плиткорез из болгарки гораздо проще и выгоднее, поскольку этот инструмент самостоятельно набирает обороты, а к электродвигателю придется подбирать редуктор.

Для того чтобы в домашних условиях резать кафель, необязательно приобретать специальное устройство. Достаточно гриндера, головы на плечах и некоторые подручные материалы.

9338 0

Укладку керамической плитки трудно представить без плиткореза, ручного или электрического. Выбор инструмента зависит от объёмов работ, которые приходится выполнять мастеру. Для облицовки небольших площадей у себя дома достаточно иметь ручной инструмент, мастера профессионалы предпочитают электрический плиткорез, повышающий производительность и выполняющий более качественный рез плитки вращающимся с высокой скоростью диском, оборудованным водяным охлаждением.

Домашние умельцы, умеющие обращаться с ручным плиткорезом, увидев результаты использования электрического станка профессионалом-отделочником, с целью повышения своего мастерства стремятся приобрести, освоить также и этот инструмент, более совершенный и производительный. Оптимальным решением этого вопроса является покупка электрического плиткореза заводского изготовления. Но качественный и долговечный инструмент стоит дорого, а станок по демократичной цене быстро изнашивается и выходит из строя.

Как работать плиткорезом ручным по кафельной плитке

Сам принцип резки не отличается для всех видов плиток, сделанных из разного материала. Однако существуют небольшие нюансы. От керамогранита кафель и керамика отличается хрупкостью

Здесь важно правильно рассчитать усилие на рычаг. Если оно слабое, ролик прорежет мелкую канавку

Плитку будет трудно переломить или она лопнет совсем в другом месте. Слишком сильно надавливать тоже нельзя. От чрезмерного усилия кафель способен треснуть под резаком.

Для кафеля и керамики нужно правильно подобрать усилие нажима рычага

При чрезмерно сильном нажиме рычагом резак в кафеле проделает слишком глубокую канавку. На плитке по декоративному слою пойдут сколы. Их потом придется шлифовать.

Рез по кафелю и керамике делают только один. Повторно с точностью провести резак не получится. На заготовке образуется два разреза или виляющие линии. Разлом будет неаккуратный с крошащейся кромкой.

Если усилие правильно выбрано, кафель легко переломится на две части. Кромку в любом случае шлифуют напильником или болгаркой.

С каким инструментом можно работать

Собрать самодельный плиткорез можно, но требуется это далеко не всегда, ведь сам процесс его сборки отнимет у вас достаточно много времени и также потребует определенного инструмента. Например, чтобы сделать крепкую станину, не обойтись будет без сварочного аппарата, что уже накладывает определенные трудности.

Работая с плиткой, выполненной из керамики, нужно понимать, что избежать ее резки не получится

Поэтому для начала мы расскажем, с чем можно работать при укладке плитки, не имея дорогого оборудования, и без чего обойтись все-таки не получится.

1. Одним из простейших приспособлений является классический стеклорез. Справляется он только с тонкой керамической настенной плиткой. Как вариант, его использовать можно, однако есть более интересное и удобное решение за те же деньги.
2.
   Стеклорез можно использовать для резки плитки

3. Типы ручных стеклорезов
   Стеклорез для резки плитки

4. Этот металлический карандаш или победитовая чертилка прекрасно прорезает глазурованную поверхность керамической плитки. В дополнение к ней нужна хорошая металлическая направляющая (линейка) и приспособление для ломки плитки.
   Чертилка по металлу с победитовым наконечником
5. Щипцы для ломки плитки берут в комплект к предыдущим инструментам. Ими легко и удобно плитка раскалывается по сделанной линии.
   Щипцы для ломки плитки
   Схема резки плитки при помощи стеклореза, спички и щипцов

1. Во-первых, при прохождении оконных и дверных проемов на углах необходимо делать Г-образные вырезы.
2. Во-вторых, сегодня в ванных ставят розетки, вытяжки и прочее оборудование, под которые нужно сделать отверстия в плитке. Выполнить их можно болгаркой или использовать электрическую дрель с насадками-коронками по керамике.
3. В-третьих, на пол сегодня преимущественно кладется керамогранит, а обрезать его ручным плиткорезом, даже профессиональным, очень сложно.

При укладке плитки не обойтись без электрической абразивной резки

Установка болгарки

Способы крепления гриндера к нижней поверхности стола могут быть разными. Важна жёсткость и надёжность установки, чтобы сделать невозможным любое смещение болгарки с проектного положения в устройстве, чреватое заклиниванием диска в прорези стола. Также следует учесть необходимость доступности кнопки включения-выключения инструмента, регулятора скорости вращения и возможность смены диска гриндера.

Для исключения выворачивания болта под его головку подкладывают пружинную шайбу Гровера.

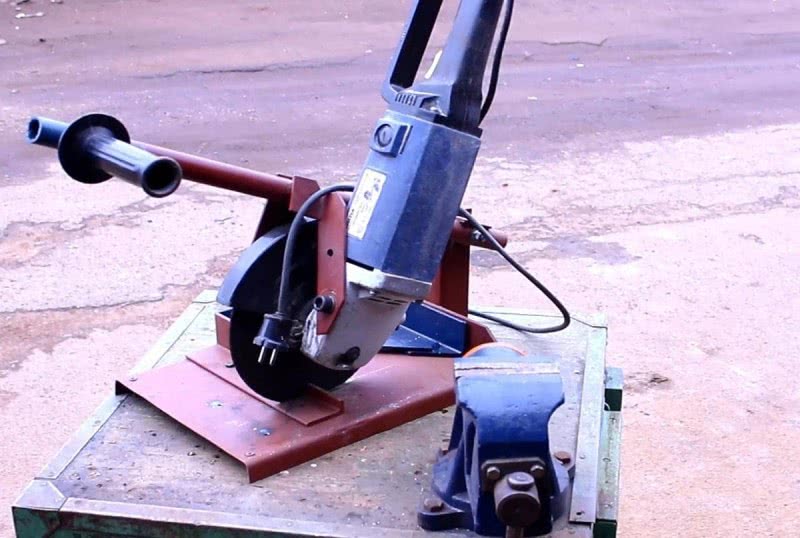

Самодельный плиткорез с болгаркой

Дополнительно к этому соединению инструмент крепят к столу с помощью прижимных хомутов из полосовой стали, изготовленных в соответствии с конструкцией стола. В качестве прокладок между пластмассовым корпусом болгарки и сталью стола используют деревянные бруски, в которых нужно сделать пазы по форме корпуса.

Виды плиткорезов

На сегодняшний день на рынке представлено несколько вариантов станков, которые предназначены для обрезки плитки. Условно их можно разделить на две группы: механические и электрические. Первые используются в том случае, если речь не идет о промышленных масштабах работы.

Скажем, для ремонта в своей квартире достаточно вооружиться механическим инструментом. А вот если ремонт – это профессиональная деятельность, то лучше один раз приобрести хороший электрический инструмент.

При использовании механического инструмента источник питания не нужен. Всю работу осуществляет человек, приводя в действие несложный механизм. Такие станки не рекомендуют использовать в том случае, если толщина плитки больше 1.5 см. Есть модели, предназначенные для работы с керамической плиткой, длина которой не превышает 40 см.

Как правило, такой инструмент без проблем справляется с настенной плиткой, ширина которой составляет в среднем 8 мм. Но срезы получаются далеко не идеальными. Есть многофункциональные станки, при помощи которых можно не только разрезать плитку на части, но и вырезать круглые отверстия.

Механические плиткорезы, в свою очередь, делятся на настольные и ручные. Настольные станки предназначены для того, чтобы делать прямые срезы. Их можно зафиксировать на столе и использовать как стационарный инструмент. Небольшой вес оборудования позволяет использовать его и в качестве переносного станка. При помощи ручного плиткореза можно делать фигурные вырезы.

Электрические станки целесообразно использовать в том случае, если нужно работать с толстой плиткой или же работы не ограничиваются обрезанием 10-20 плиток. Электрические плиткорезы имеют достаточно большой вес, что усложняет их транспортировку.

При выборе электрического оборудования стоит обратить внимание на наличие емкости для воды. Если такового не имеется, то во время резки керамической плитки будет много пыли

Наличие емкости с водой частично решает эту проблему. К тому же такой инструмент будет служить дольше.

Плиткорезы имеют разную ценовую политику. Это инструмент, на котором не стоит экономить. Дешевые станки не будут долговечны. Да и срез, сделанный на таких станках, смотрится не особо эстетично. Если же не хочется отдавать кругленькую сумму, то можно сделать плиткорез своими руками. Причем можно сделать как механический станок, так и электрический.
