Стол с подсветкой своими руками: 10 удивительных проектов с пошаговыми фото

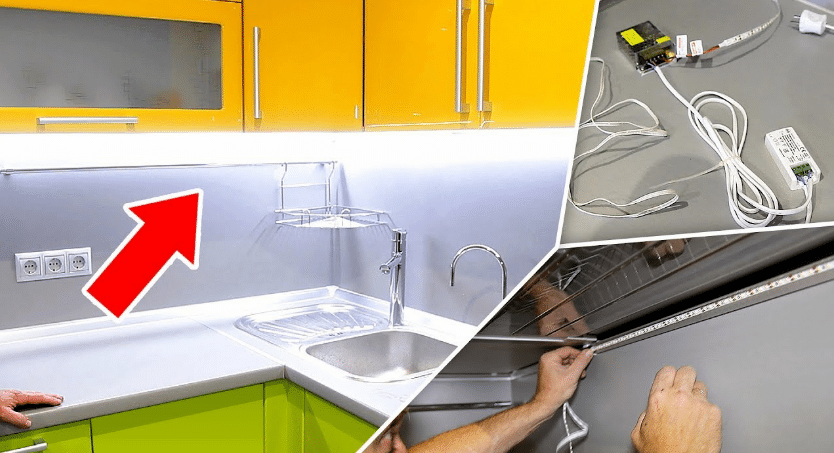

Подключение и прокладка проводов

Основная проблема и головная боль, как проложить провода и куда их спрятать.

Как правило, между стеной и кухонным гарнитуром всегда есть небольшой зазор и некоторое пространство.

Туда и можно
запихнуть самый опасный провод 220В от розетки.

Остальную
проводку низкого напряжения 12-24V, располагайте по боковым стенкам внутри
шкафчиков. В отдельных случаях их даже можно запрятать в технологические
канавки держателей полочек.

Ну или
просто закрыть узким кабель каналом.

Итоговая
схема подключения всей подсветки рабочей зоны с использованием ИК датчика
«взмах руки», будет выглядеть следующим образом.

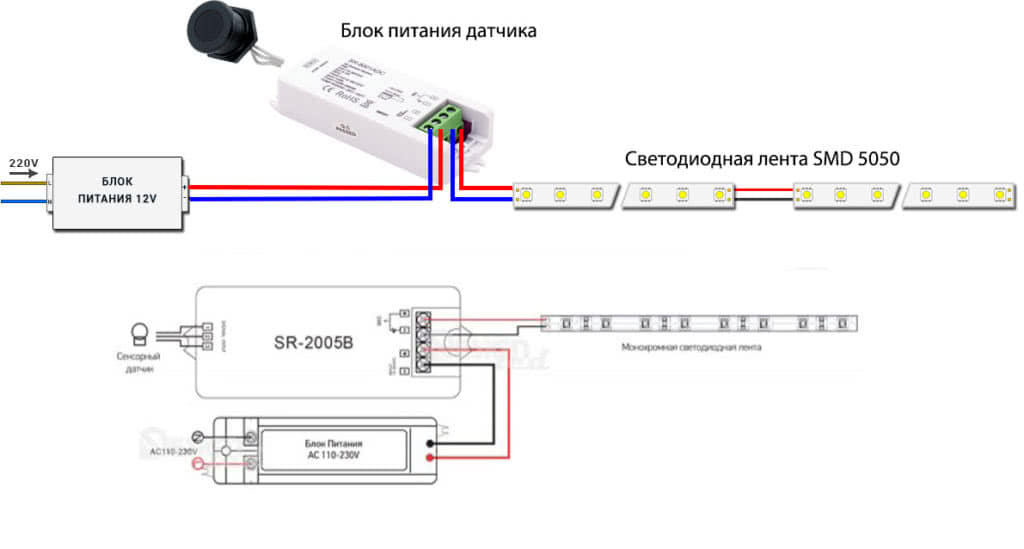

Для датчика
12-24В:

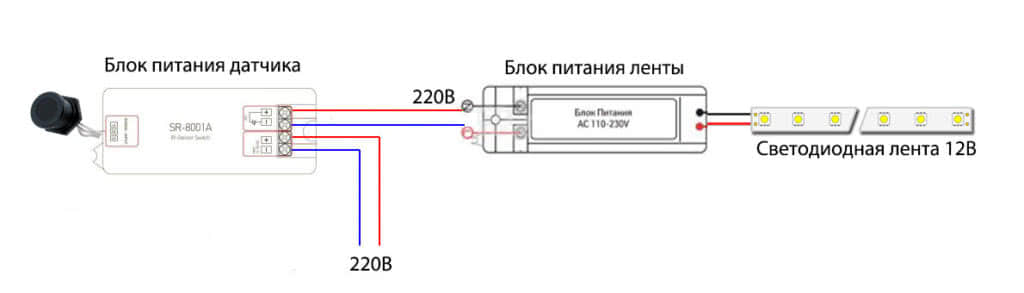

Для
напряжения 220В:

Кстати, уже довольно давно на Али появились немного другие датчики движения и диммеры, вот такой конструкции.

Они идеально
подходят для вставки в сам профиль. При этом ничего высверливать в шкафчиках,
портя древесину уже не нужно.

Монтируете
его непосредственно перед светодиодной лентой и точно также управляете
подсветкой взмахом руки. Никаких дополнительных блоков и проводов.

Заказать его можно у китайцев отсюда.

https://youtube.com/watch?v=UOW6IcouURI

Проектирование светодиодного освещения ↑

Такой важный аспект, как проектирование, лучше доверить профессионалам. И не только потому, что это их хлеб насущный, а потому, что придется столкнуться с рядом сложностей. Проект электропроводки и освещения дома или квартиры менять не требуется, потому что нагрузка на сеть не увеличится, а уменьшится. Сложность проектирования светодиодного освещения связана с техническими и оптическими характеристиками светодиодов. Например, светоотражение, угол излучения света, рабочая температура, световой поток – крайне важны, а такие нюансы, как цвет стен и потолка, могут кардинально повлиять на комфортность освещения.

Какая светодиодная лента для кухни лучше

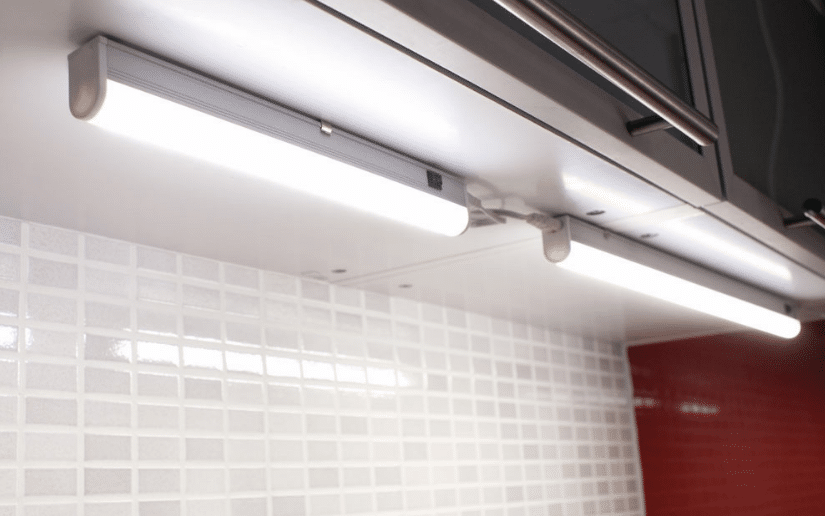

Кухня это
место чистоты. В ней не должно быть никаких темных углов и теней.

В первую
очередь это касается рабочей зоны. Именно здесь освещение должно быть наиболее
качественным.

От этого
напрямую зависит удобство приготовления продуктов и ваше здоровье.

Оптимальная
температура освещения рабочей зоны — нейтральная, порядка 4000К.

Однако в
некоторых случаях, можно выбрать и теплый цвет свечения. Например, для кухни из
натурального дерева.

Но только не чересчур желтый. Смотреться это в темноте может будет и красиво, однако функциональности и пользы от такого освещения — ноль.

Пропустить рыбную косточку при разделке в таком свете, плевое дело.

Также не
забывайте, что цветная RGB подсветка используется на кухне исключительно для
декоративных целей.

Поэтому
здесь применяйте одноцветную ленту с ровным белым светом. Самая популярная
мощность — 14,4Вт на 1 погонный метр.

Чаще всего
используют модели SMD 5050.

Освещенность
рабочей поверхности должна быть равномерной и быть в пределах от 200 люкс и
выше.

Коэффициент
цветопередачи CRI>90. Чем выше этот показатель, тем больше свет приближен к
естественному дневному.

А это
особенно важно при приготовлении пищи и осмотре продуктов

3D-стол своими руками

Рассмотрим изготовление более сложного, но наиболее безопасного и красивого светодиодного стола.

Материалы

Для того чтобы сделать столик, потребуются следующие материалы:

Зеркало (диаметр 60 см);
Зеркальная полупрозрачная самоклеящаяся пленка;
Пенополистирол (для корпуса);
Стекло или оргстекло (толщина 4 мм, 65 х 65 см);
Наждачная бумага;
Шпаклевка;
Металлическая полоска в рулоне (для окна);
Провода;
Мгновенный суперклей;
Двусторонний скотч;
Блок питания 5/5.5В 200/300мА с выходом USB;
Лента самоклеящаяся светодиодная (не меньше 1,5 – 2 метров);
Контроллер Arduino Uno;
Программатор для Arduino (для проектов);
USB для запитки микроконтроллера.

Инструменты

Инструменты, необходимые для создания светодиодного столика:

фрезер (обязательно нужна насадка для изготовления круглых деталей);
обычный или электрический лобзик;
паяльник (обязательно нужен припой для паяльника);
дремель;
ножницы;
нож (для резки металла и оргстекла);
карандаш, ручка, тонкий маркер;
угольник (линейка).

Этапы работ

Шаг 1. Из куска оргстекла вырезаем круг по диаметру нашего зеркала. Края зачищаем, стружку убираем.

Шаг 2. Аккуратно клеим на оргстекло самоклеящуюся пленку. Клеим оргстекло к столу скотчем. Снимаем пленку, которая нанесена на оргстекло, и пленку с зеркальной пленки. Сбрызгиваем оргстекло водой, а еще лучше – мыльным раствором. Помещаем зеркальную пленку на стекло и выгоняем все образовавшиеся пузыри.

Шаг 3. Выступающие краешки зеркальной пленки срезаем ножницами. Оставляем всю конструкцию для высыхания (не меньше 12 часов).Шаг 4

На высохшее зеркальное оргстекло нужно осторожно прикрепить металлическую полоску при помощи прозрачного суперклея

Шаг 5. Светодиодную ленту клеим на внутреннюю сторону металлической полосы.Шаг 6. В металлической полосе сверлим отверстия для проводов.

Шаг 7. Шлифуем полученные отверстия.Шаг 8. Код для подключения можно написать самому, а можно воспользоваться готовым. Схема подключения контроллера Arduino Uno:

Шаг 9. Из оргстекла нужно вырезать 10 – 15 небольших прямоугольников. При помощи прозрачного мгновенного клея прикрепляем их на лицевую сторону зеркала. Они будут служить подпорками для конструкции из стекла и металла. Размер прямоугольников должен быть таким, чтобы полоса вместе с оргстеклом перекрывала наше зеркало.

Шаг 10. На прямоугольники устанавливаем сверху конструкцию со стеклом. Клей должен полностью просохнуть. Желательно сверху положить что-то тяжелое для лучшего скрепления поверхностей.Шаг 11. Вторую (внешнюю) пленку снимаем с оргстекла. Такую конструкцию можно использовать как зеркало. Устанавливаем конструкцию на стол со столешницей такого же или меньшего диаметра.

Шаг 12. Подаем питание на Arduino и загружаем наш код.

Для чего нужна подсветка околокомпьютерного пространства

Персональный компьютер давно стал важной частью любой квартиры или другого жилища. Люди много времени проводят за экраном монитора, и необходимо сделать это рабочее место комфортным и удобным

К тому же, отсутствие освещения возле мониторов и экранов телевизоров влечет проблемы со здоровьем, конкретно – со зрением.

Важно обеспечить подсветку экрана в ночное время суток, чтобы яркий свет от монитора не выделялся из окружающей обстановки и не утомлял зрение пользователя. Для этой цели подойдет светодиодная лента, которая сделает комнату красивее и современнее, выделяя визуально компьютерное пространство

К тому же, можно использовать ее как новогоднее оформление или в качестве декоративной подсветки в системном блоке.

Подключение светодиодной ленты

Есть несколько средств, которые нужны при подключении светодиодного светильника:

Сама лента или светильник
Блок питания для системы
Усилители
Диммер, который будет отвечать за регуляцию яркости
Контроллер понадобится, если лента разноцветная (ну и, конечно, все вышеперечисленные пункты тоже)

Прежде всего измерьте участок, на котором вы собрались прикручивать ленту светодиодов. Сами ленты имеют стандартный размер в пять метров, а также напряжение в 24В, но иногда встречают и послабее в 12В.
Если говорить о блоках питания, то у них два вида – герметичные и негерметичные. Герметичные нужны, если подсветка будет в месте с повышенной влажностью, например, в ванной комнате. Для кухни тоже стоит выбирать герметичный блок питания, как и для лент, которые будут внизу мебели.

Подключение светодиодной ленты

Все технические моменты, типа усилителя, контроллера и блока, выбираются по одной рабочей формуле. Приготовьтесь, следующая часть будет носить математическую подоплеку, но она нужна для правильно выбора.
Сам формула выглядит вот так: Вт = L × W × 1,25. За L берут количество метров, которые будут увешаны лентой. W означает сколько мощности уходит на метр светодиодной ленты, а 1, 25 это неизменный пункт формулы, который означает коэффициент запаса прочности.
Теперь, для примера, рассчитаем на сколько должен быть рассчитан блок питания, если для ленты составляет тридцать метров. Если вы берете стандартную ленту, то потребление на один метр у нее составит около 6В. Все эти аспекты всегда указаны на коробке, так что вся информация у вас будет.
Теперь подставьте эти цифры на правильные места в формуле и подсчитайте всё. У вас должно получиться 225Вт, следовательно, вам нужны все технические моменты подбирать именно с расчетом на этот показатель.

Если вам не очень хочется возиться со всеми расчетами, то их за вам сделают или помогут сделать консультанты в магазине. Они же и смогут подобрать товары, если вы все заранее рассчитали.

Когда все замеры, подсчеты и покупки закончены, время собирать ленту.
Первым делом нужно припаять провода. Если вы выбрали трехцветную ленту, то вам понадобится четыре провода, каждый из которых составит в длину двадцать сантиметров. По одному на каждый цвет и еще один нейтрального цвета, то есть белый или желтый, который понадобится для питания. Не стоит брать провод длиннее, чем мы написали, есть риск перегрева, так что освещение может закончиться быстрее чем нужно.

Провода предстоит припаять, а после изолировать, но делать это нужно аккуратно, потому что место припайки, можно сказать, нежное, диоды могут выйти из строя сразу. Выбирайте паяльник мощностью не больше в 25В.

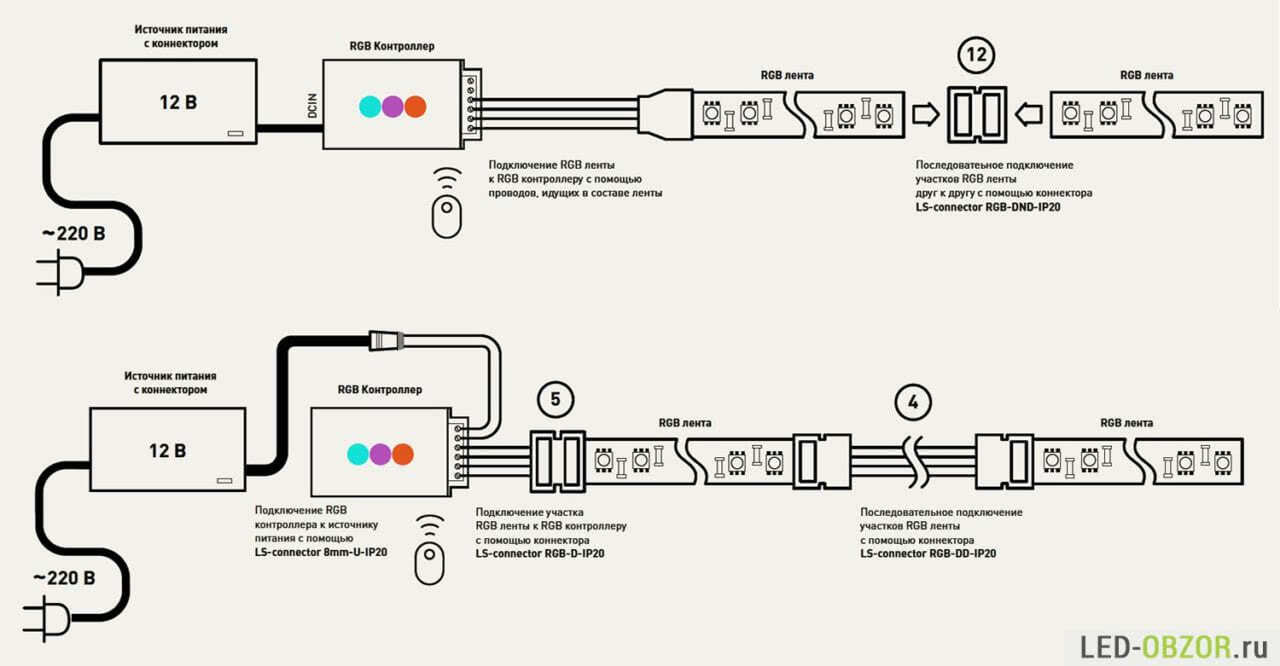

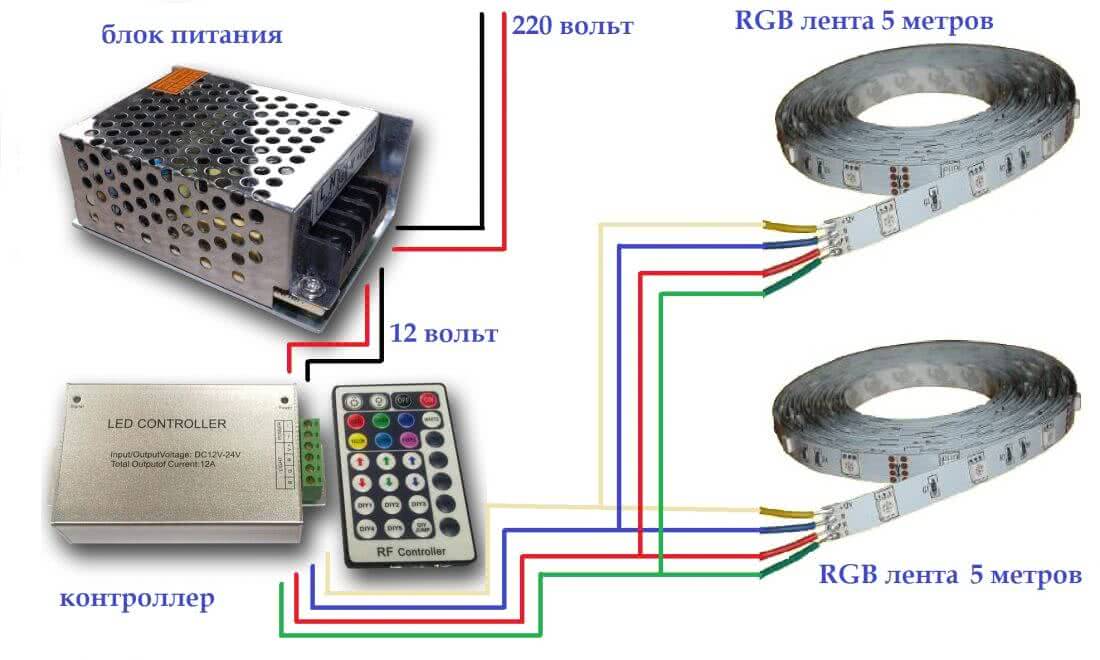

Схема подключения светодиодной ленты

Еще вам потребуется инструмент, который поможет снять слой изоляции и этот оголённый провод вставить в наконечник. Он называется «обжим для наконечников», так что если у вас нет его, то придется закупить. Другие инструменты не смогут в полном размере справиться с этой работой, так что приобретите его заранее.

Если вам не нравится подобная работа своими руками, то в магазинах есть огромное количество уже готовых комплектов. То есть вам нужны делать замеры и расчеты, а также своими руками паять комплектующие, все сделали за вас, осталось только купить.

Прикрепить светодиодную ленту можно на строительный скотч или приделать специальный крючки и повесить на нее. Учитывайте, что некоторые ленты требует источник питания, так что придется искать под нее источник питания. Или можно выбирать те варианты, которые работают на батарейках и не требуют подключения к сети.

Подсветка мебели – это, конечно, интересный вариант, если разместить её грамотно. Старайтесь не экономить и искать качественный варианты, которые смогут проработать на вас без замен долгие годы. Подсветка может вписаться в абсолютно любой стиль интерьера, если внедрить ее правильно, поэтому если вы давно мечтали выделить, в прямом смысле, некоторые акценты или сделать невесомыми предметы мебели, то дерзайте.

Тестирование — сценарий установки и применения

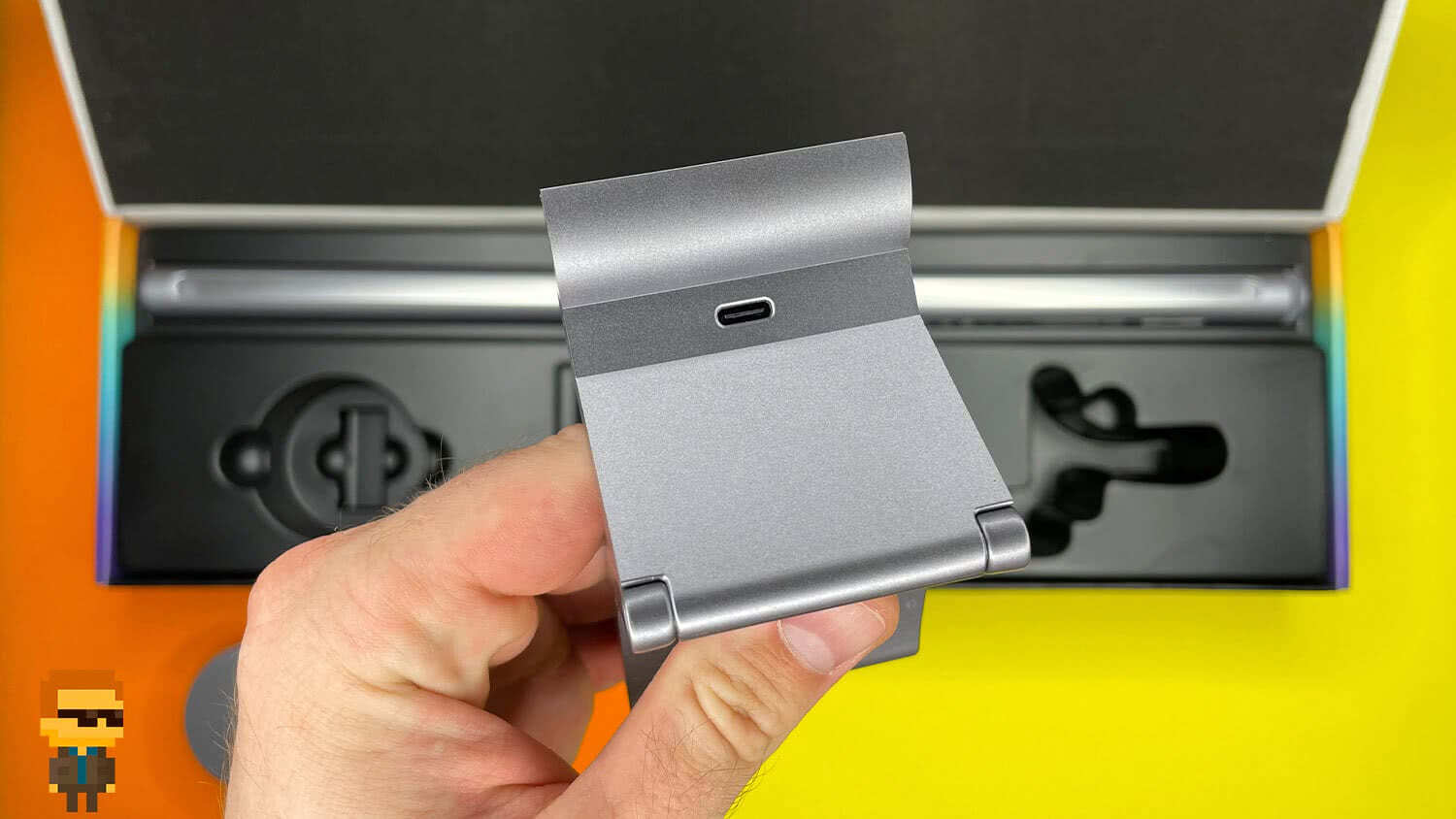

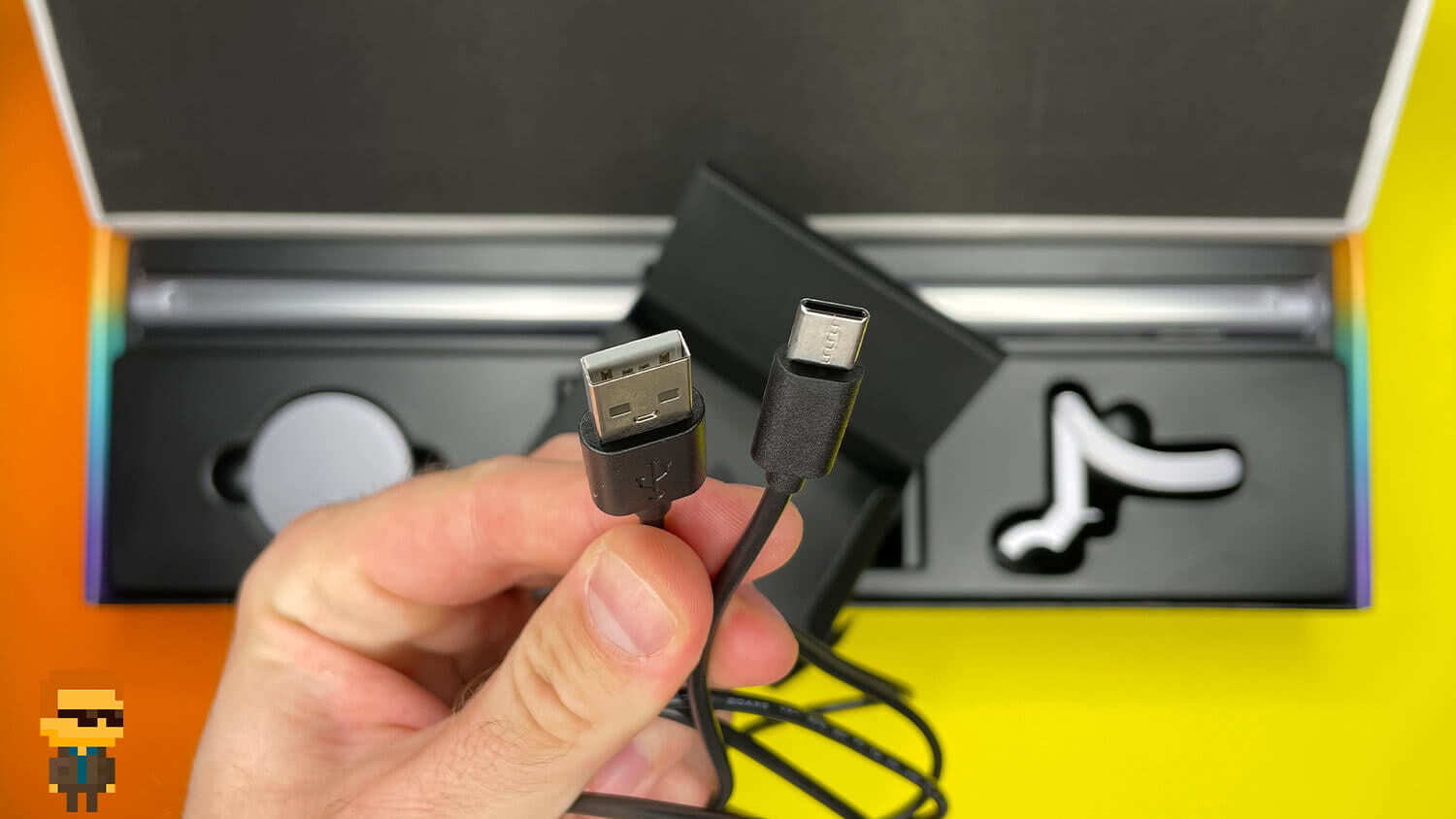

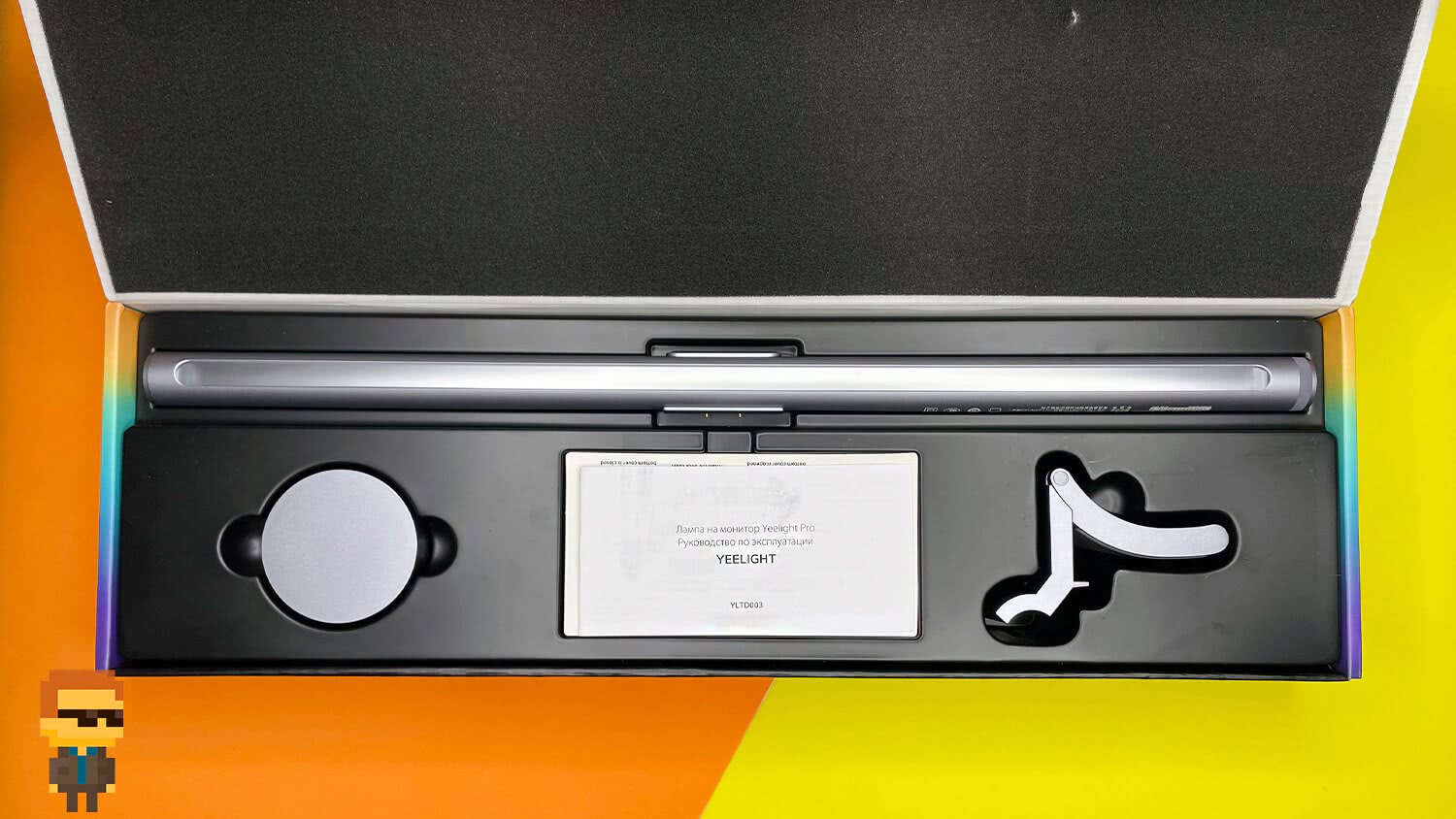

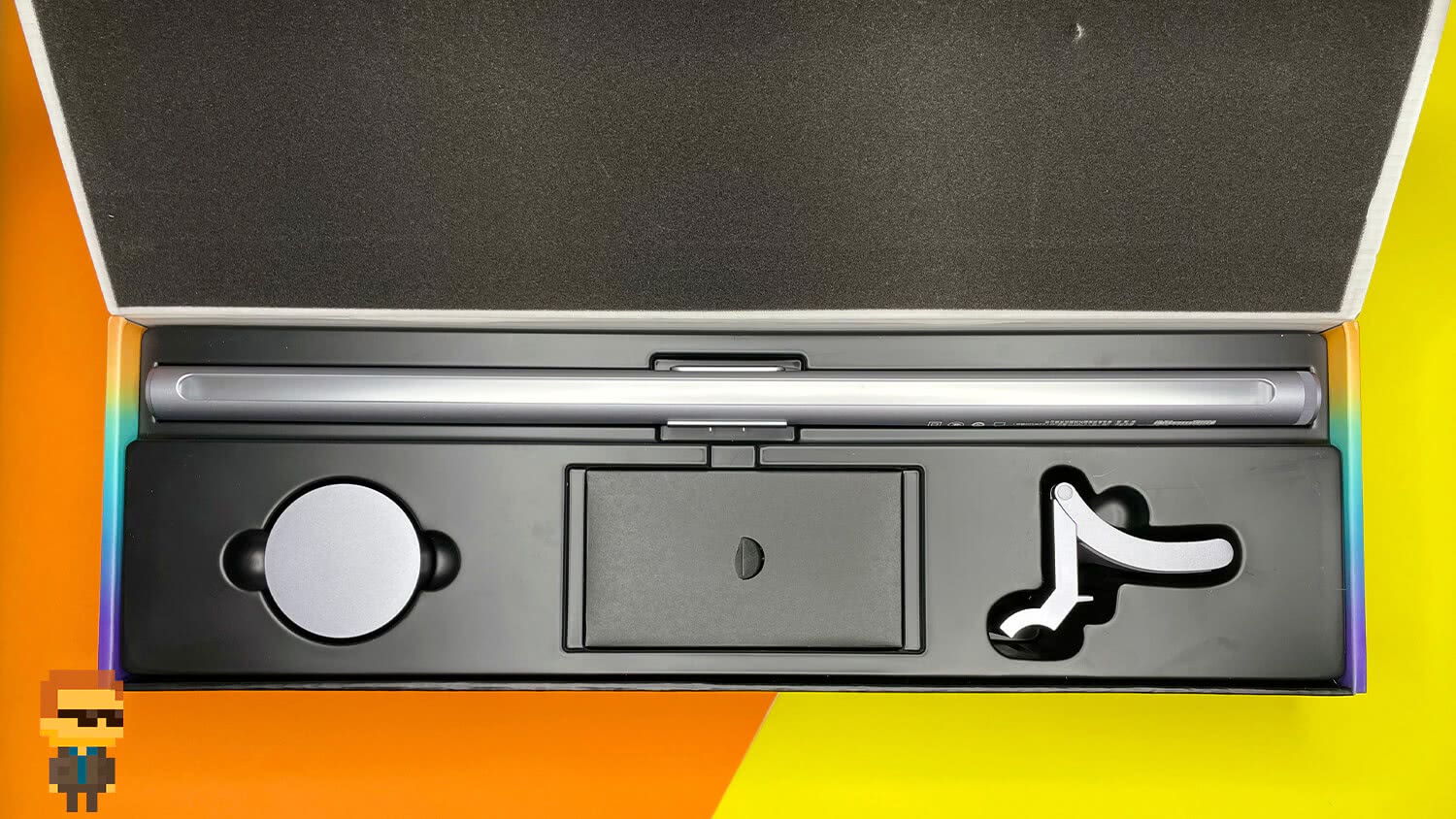

Yeelight LED Screen Light Bar PRO установлен на мой iMac. Подключен через отдельный блок питания, поскольку при питании через USB-разъем компьютера прерывается соединение с Wi-Fi-сетью.

Основной светильник — белый с регулируемой цветовой температурой. Освещает рабочее пространство под монитором.

Регулируется простым поворотом корпуса. Не оставляет бликов на экране. Даже без других источников света бликов не замечено.

Необходимость в дополнительных источниках освещения для набора текстов и работы за компьютером отсутствует. Яркость достаточна, чтобы различать небольшие детали на рабочем столе и символы на клавиатуре. Чтение бумажного журнала не напрягает глаза.

Закреплен так, чтобы свет падал на стену за компьютером. Полезен блогеру для создания атмосферного освещения видеороликов. Подсветка стены в зависимости от задач — RGB или белая.

Не только декоративное, но и практичное решение. В особенности для пользователей, у которых за компьютерным столом располагается полка с книгами или необходимыми для работы предметами.

Освещение локальное, поэтому не мешает спать членам семьи. Полезное качество при недостатке свободного места.
