Как сделать колонку для телефона в корпусе из фанеры
Не менее простым методом будет изготовление колонки для смартфона, в основе которой лежит фанера. Изначально потребуется понимать габариты динамика, после чего подобрать размеры корпуса под него. Для расчета колонки нужно на листке фанеры перенести разметку с чертежом динамиков на лицевой части. Все детали выпилить и зачистить наждачной бумагой, чтобы убрать неровности и добавить гладкости.
Части колонки можно закрепить саморезами и обязательно произвести герметизацию. Дальнейшими действиями будут покраска поверхности и подключение. Соединительный кабель прикрутить к разъему с другой стороны его завести на заднюю сторону колонки и выполнить припой. Помнить о полярности, чтобы не перепутать.
Подключить динамик к корпусу, свободный кабель оставить внутри коробки. После этого колонка готова.
Последний этап изготовления колонки
Теперь нам нужно собрать это все в одно целое.
Устанавливаем крепления для усилителя, ставим решетку которую взяли от старого корпуса для защиты нашего динамика.
Крепим динамик (я использовал крепежные элементы от старого корпуса) и остальные компоненты на свои места.
В результате у меня получилось вот так:
По желанию можете под динамик равномерно положить вату, это даст более насыщенное звучание низких частот (баса).
После хорошо проделанной работы, получаем готовый к использованию девайс:
Для прослушивания музыки громкости динамика телефона может не хватить. Для тех кто любит слушать музыку погромче The Wrench покажет как сделать проводную колонку для телефона.
Видео самодельной колонки:
Для создания этой самоделки нам понадобится:
1. Динамик мощностью от 5 до 20Вт 2. Выключатель 3. Картонная коробка или любую другой корпус 4. Мосфет IRFZ 44N ссылка 5. Резистор 10 кОм 6. Конденсатор 50 вольт 1 мкФ 7. Провод 8. Батарейка типа крона 9 Вольт 9. Провод с aux разъёмом 10. Разъём для кроны
1. Делаем разметку на коробке и вырезаем отверстие для динамика.
2. Припаиваем провода к динамику и приклеиваем его к коробке.
3. Берём мосфет и паяем так, как показано на фотографии. Припаиваем резистор, конденсатор, динамик, разъём для кроны.
4. Вырезаем отверстие для выключателя и вставляем выключатель. Припаиваем выключатель и провод с разъёмом aux. Все внутренности аккуратно заклеиваем в коробке. Собираем коробку и готово!
Советы:
1. Не берите динамик слишком большой мощности 2. Все действия с паяльником делайте очень внимательно
Одной из самых важных функций современных смартфонов является их способность воспроизводить различные звуки. Это позволяет просматривать медиафайлы, включать музыку или наслаждаться любимым сериалом, скачав его в интернете в отличном качестве. Но иногда мощности динамиков телефона бывает недостаточно и может потребоваться подключение дополнительного аксессуара — колонки.
Не стоит сразу же отправляться в магазин за дорогостоящей покупкой, особенно если колонка нужна на один или несколько раз. Её вполне реально сделать самостоятельно, ведь для этого не потребуется наличия специальных навыков и глубоких познаний в области техники. О том, из чего можно смастерить колонку и какие способы для этого существуют, вы узнаете в данной статье.
Внешний динамик из смартфона
Как сделать блютуз колонку из обычной я рассказал. Но воспроизводить звук можно и через любой смартфон. Например, если у вас в самый неподходящий момент сломалась аудиосистема ноутбука. Для этого не нужен ни паяльник, ни провода, ни приобретение микросхем в Китае. Достаточно специального приложения для Android или iOS. Таких программ на сегодняшний день очень много, вы можете выбрать любую по своему вкусу. Для примера я расскажу о w.
Это приложение условно-бесплатно. То есть им вполне можно пользоваться и никому не платить, но в этом случае каждые 45 минут сигнал будет прерываться не очень приятным звуком и блоком с рекламой. 3$ за полную версию снимут лимит и подарят бонусом хорошее сжатие, а также возможность нескольких соединений одновременно.
Итак, как из телефона сделать блютуз колонку самому своими руками?
- Скачиваем SoundWire Если какой-то из шагов остался непонятен, все этапы сборки блютуз колонки своими руками на видео легко найти в интернете или ниже.
Словом Bluetooth — называют технологию передачи данных по радиоканалу на небольшом расстоянии в несколько метров, для связи мобильных телефонов, компьютеров и других цифровых устройств. Интерфейс Bluetooth отличается низким уровнем энергопотребления и невысокой стоимостью. В настоящее время используется чаще всего для связи между сотовыми телефонами и беспроводными гарнитурами. Радиоинтерфейс Bluetooth предназначался для передачи данных и речевых сообщений.
В традиционном варианте гарнитуры модуль Bluetooth имеет микросхему, небольшой литий-ионный аккумулятор 3,7В 50мА, микрофон, динамик и кнопку включения.
Низкая стоимость аппаратной части, хорошая степень защиты и простота в использовании — сделали весьма популярным этот стандарт. Bluetooth использует частоты в районе 2,4-2,48 ГГц и не требует лицензирования. На настоящее время мировое промышленное сообщество приняло эту технологию как общий стандарт.
Удобства для пользователей, которые обеспечивает технология Bluetooth , наверняка будет иметь огромную популярность. Скажем, когда вы приходите в офис, ваш карманный компьютер тут же автоматически синхронизируется с настольным ПК, передаются новые контакты на ваш мобильный телефон и т.д.
Bluetooth-модуль содержит формирующую, приёмо-передающую часть аппаратуры и встроенное программное обеспечение . Связь между модулем и хост-контроллером производится с помощью высокоскоростного USB-интерфейса или UART/PCM-интерфейса. Интерфейс хост-контроллера в модуле Bluetooth является командным интерфейсом. Хост через ИХК направляет команды, а в ответ принимает от модуля сообщения об их выполнении; менеджер связи устанавливает необходимую конфигурацию хост-контроллера.
Вluetooth имеет два варианта связи: синхронную и асинхронную. Первый вид рассчитан на установление симметричного соединения и служит для передачи голоса. Скорость передачи информации при этом 64 Кит/с. Асинхронный вариант предназначен для пакетной передачи данных, скорость передачи cоставляет 720 Кбит/с. В начале блока находится код доступа, за ним идёт заголовок пакета, содержащий контрольную сумму пакета и информацию о его параметрах, и в конце область, непосредственно содержащая пересылаемую информацию.
Схема одного из радиомодулей Bluetooth приведена ниже:
Спектр частот, выделенный для Bluetooth, имеет диапазон 2,402…2,480 ГГц, который разбит на несколько каналов. Полоса каждого канала 1 МГц. Смена каналов производится по псевдослучайному закону. Постоянное чередование частот позволяет радиоинтерфейсу транслировать информацию по всему диапазону и исключать воздействия помех со стороны других устройств. Если данный канал занят, система перейдёт на другой, свободный от помех.
Обсудить статью СХЕМА УСТРОЙСТВА BLUETOOTH
Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям . Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.
Сборка
Припаиваем провода к аккумулятору и изолируем его изолентой. Припаиваем провода к динамикам
Обратите внимание, один контакт — «+», а другой «-». Учитывайте это при дальнейшем подключении
Прикладываем крышку, закрепляем ее скотчем и сверлим по углам отверстия диаметром 2,5 мм. Метчиком М3 нарезаем резьбу.
Весь корпус хорошо шлифуем наждачной бумагой. Тщательно удаляем пыль и красим. После того как краска высохла, вклеиваем динамики на горячий клей. Вкручиваем усилитель в проделанное ранее отверстие. Приклеиваем выключатель. Припаиваем провода аккумулятора на плату контроллера заряда в места, обозначенные В+ и В-. Будьте внимательны и не перепутайте полярность. На данном этапе можно проверить работу схемы, подключив провод зарядного устройства. Красный светодиод говорит о том, что идет заряд. Синий диод загорится, когда аккумулятор полностью зарядится. Плюс от правого динамика припаиваем к контакту «ROUT+», а минус к «ROUT-». Аналогично припаиваем левый динамик к контактам «LOUT». К плате контролера заряда паяем провода контактом «OUT+» и «OUT-32,». Модуль вклеиваем на горячий клей. Закрепляем аккумулятор. Продеваем провод с аудиовыходом в проделанное ранее отверстие. Для защиты от обрыва завязываем изнутри узел на нем. Припаиваем выходящие из провода жилы. Припаиваем оставшиеся контакты к выключателю и усилителю. Прикручиваем переднюю панель болтиками М3.
Подсоединяем аудио-разъем к телефону и проверяем. Портативная колонка для телефона своими руками готова. Это не слишком сложно, особенно если вы разбираетесь в технике.
Из чего можно собрать колонку
Также хорошим «донором» становятся игровые наушники, выбрасываемые на мусор после долгих лет службы. Мембранная часть наушников попросту не может служить вечно – со временем она ломается, а звуковые катушки перегорают. Однако корпус наушников все еще может использоваться в качестве детали для самодельной блютуз колонки.
Помимо расходных материалов, следует приобрести набор болтов, подойдут обычные шайбы и гайки под них. Также нужно докупить клей, способный сохнуть за пару секунд, лучше взять универсальный «Момент-1».
Не забываем и о материалах для нижнего участка, покупаем несколько заглушек. Практически все предметы из вышеприведенного перечня без особых проблем приобретаются в одном супермаркете со строительным или сантехническим отделом.
Установка аккумулятора
Для обеспечения качественной работы беспроводной колонки следует подобрать аккумуляторную батарею с мощностью в несколько ампер-часов. Самым лучшим вариантом будет составление конструкции из двух или трех модулей, собственная емкость которых достигает 2-3А.
Подобные детали продаются на радио рынках, в виде старых аккумуляторов от телефонов и планшетов.
После нахождения нужной детали следует выполнить следующие действия:
Определите место расположения аккумуляторной батареи и примерьте ее к корпусу будущей колонки.
Используя паяльную станцию, подсоедините к батарее провода, а затем временно их изолируйте.
Закрепите аккумулятор на дно корпуса, также отличным местом может стать боковая стенка. Для фиксации используется супер клей.
Аккумуляторная батарея присоединена и готова к дальнейшему подключению к ней прочих устройств
Следует выполнить следующие этапы работы:
Используя паяльник, присоедините USB-кабель к участку для зарядки.
Установите в корпус модуль заряда и закрепите его с помощью супер клея или герметика.
Соедините между собой выход модуля и вход аккумулятора, обращая внимание на полярность.
В качестве проверки следует подключить аккумулятор к телефону или планшету, с помощью присоединенного модуля USB. В том случае, если на плате загорелся светодиод – все работает верно.
Затем следует выполнить следующие действия:
Соедините с помощью паяльника обратный модуль с двумя парами входных и выходных проводов
Обратите внимание на то, что следует оставлять обрыв для питания, его нужно подключать последовательно.
Закрепите выключатель с помощью супер клея или герметика.
Подсоедините выключатель к разрыву питания с помощью паяльной станции.
Проверьте устройство методом его активации, в случае, если все верно, на выключателе загорится светодиод.
Обратите внимание!
-
Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции
-
Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция
-
Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих
После выполняются такие шаги:
- Все пропаянные контакты изолируются с помощью подручных материалов: герметика или изолирующей ленты. Следует внимательно отнестись к этому этапу работы, так как модули, полученные из Китая, обладают крайне низкими показателями защиты, вследствие чего выгорают даже при небольших выходных замыканиях.
- Обратный модуль питания закрепляется на корпусе колонки с помощью супер клея или герметика.
На этом первый этап сборки собственной самодельной блютуз колонки завершен. Интерфейс питания полностью готов, а платы узлов надежно зафиксированы в корпусе устройства. Пора переходить к монтажу усилителя и беспроводного модуля Bluetooth.
Пайка модулей
Самое интересное в сборке для многих – это пайка компонентов, здесь все очень просто:

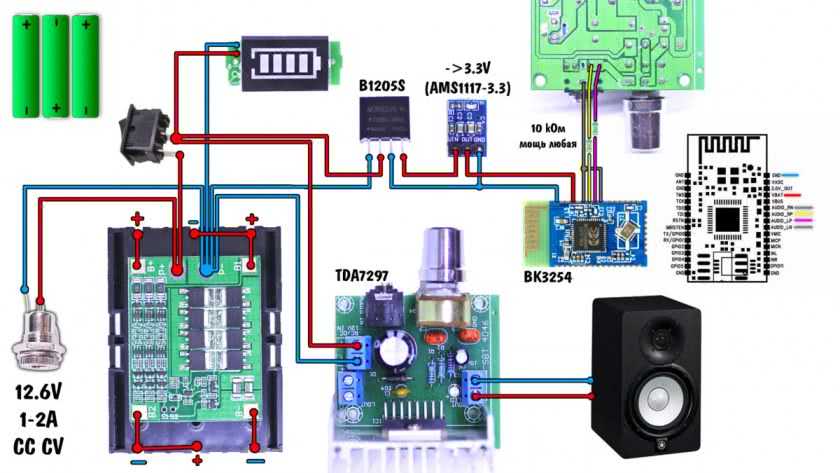

Для начала соединим усилитель и Bluetooth модуль BT162
Включаем и нагреваем паяльник.
Припевам провода (красный и черный) питания к усилителю, затем провода (зеленый, желтый, синий) на аудиовход, не забудьте убедиться в правильной полярности.
Добавляем модуль питания.
В этом шаге автор использует модуль питания Step Up. Т.к. усилитель и блютуз модуль требует питания в 5 Вольт. А батареи дают только 3,2 вольт.
Используя данный модуль, можно увеличить напряжение до необходимых 5 вольт.
Для регулирования напряжения используется голубой потенциалометр. Припаиваем по 2 провода к модуля степ уп и к модулю заряда.
Модуль заряда и переключатель
Сначала вклеиваем модуль заряда, для этого используем клеевой пистолет. Это быстро и дешево. Затем приклейте переключатель и припаяет провода от модуля заряда до переключателя.
Способы изготовления
Компьютерные колонки, являясь малогабаритными, не требуют мощных динамиков, усилитель которых питается от 12 и более вольт питающего напряжения. Таким колонкам достаточно лишь пяти вольт, поступающих с USB-порта или зарядки для смартфона.
Более мощные – для подключения телевизора, кинопроектора, магнитолы – потребуют отдельный блок питания. Потребуется 10 и более ампер тока с напряжением 12 В, как от автомобильного аккумулятора, выдающего до сотен ампер.
Несмотря на использование пластика в качестве материала корпуса многими производителями, «самодельщики» выполняют «коробку» из дерева или пиломатериалов на его основе. Все грани корпуса покрываются водостойким лаком.
Конструкция современных колонок использует не пустое пространство внутри ящика, заполненное воздухом и оснащённое низкочастотным фазоинвертором для улучшения передачи низких частот, а заполнение демпфирующим материалом. Характеристики современных фирменных динамиков улучшились настолько, что их свободно можно «запереть» внутри.
Для точной подстройки амплитудно-частотной характеристики предусмотрите эквалайзер – несколько регуляторов, управляющих отдельными полосами звуковых частот. Если в магнитоле или музыкальном центре нет такой подстройки, схема усилителя немного усложняется. Микросхема, на базе которой собран усилитель, обладает такой функцией. Для ПК или ноутбука такая необходимость резко отпадает – система Windows предусматривает графический виртуальный эквалайзер, например, в настройках WM Player. Планшеты на базе Android позволяют настроить АЧХ на любом из сторонних приложений.
Для пустотелых колонок внутри применяется звуковой лабиринт – конструкция из внутренних стенок, расположенных под разными углами (внутренний акустический расчёт). Это улучшенный вариант, выдающий наиболее эффективную АЧХ, – без перепрограммирования устройства, выполняющего роль звукового процессора. По сравнению с фазоинвертором он позволяет избежать бьющего в одно место потока воздуха при существенной громкости, направлен не вперёд, а назад. На задней и верхней частях корпуса располагается окошко.
Технологический процесс изготовления заключается в следующем. Убедитесь, что у вас всё уже заготовлено.

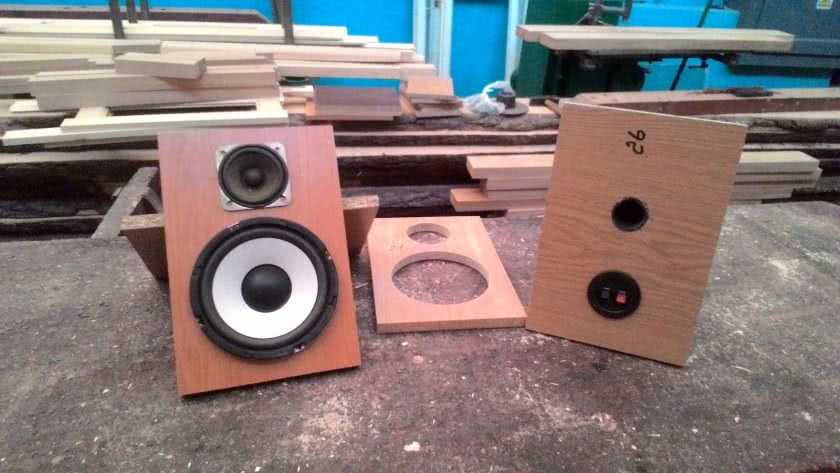

Разметьте и распилите фанеру или доску ДСП (либо из натурального дерева) на фрагменты, ориентируясь по чертежу.
Поставьте колонку в нужный угол комнаты или возле любой из стен. Включите музыку и пройдитесь по комнате, вслушиваясь в звук. Переместите колонку в тот угол или место, откуда она лучше всего звучит. Это называется акустическим расчётом комнаты. Если колонок две, расположите их в зоне отдыха комнаты так, чтобы 3D-стереозвучание показало себя «во всей красе».
ugra.ru
Summary:
С помощью Bluetooth колонки MS 37 Вы сможете насладиться музыкой, где бы не находились. Bluetooth колонка MS 37 — это качественная акустическая система, среди бюджетных вариантов!
Обзор:
Большой каталог товаров: колонки на аккумуляторе большие — сравнение цен в интернет магазинах, описания и характеристики товаров, отзывы
Колонка аккумуляторная переносная с Bluetooth MS-37BT.. Портативная Bluetooth колонка PTH-305 с часами.
Купить аксессуары к портативной аудиотехнике недорого в Москве. neopod содержит в себе огромный каталог товаров с выгодными предложениями, по оптовым и розничным ценам.
ПОРТАТИВНАЯ Bluetooth КОЛОНКА СВОИМИ РУКАМИ для телефона — DIY — Bluetooth Speaker
Комментарии 20
Какие хорошие слова
Прочитал на сайте (проблемы компьютера ) положительные отзывы о вашем ресурсе. Даже не поверил, а теперь убедился лично. Оказывается, меня не обманули.
Полностью с Вами согласен, я давно уже пришёл к такому мнению.
Совершенно верно! Это хорошая идея. Я Вас поддерживаю.
Жаль, что сейчас не могу высказаться — тороплюсь на работу. Но вернусь — обязательно напишу что я думаю по этому вопросу.
Между нами говоря, по-моему, это очевидно. Ответ на Ваш вопрос я нашёл в google.com
Глянем на досуге
Очунь радует читать такое именно у вас!! Спасибо. icemen.ru – Лучшие!! (Здесь у какого-то умельца спамилка умеет вставлять адрес нужного сайта, а слово “очень” с ошибкой написал)
Теперь всё понятно, большое спасибо за информацию.
Спасибо за поддержку.
Поздравляю, какие нужные слова. замечательная мысль
А что в результате..
Я извиняюсь, но, по-моему, Вы не правы. Я уверен. Могу это доказать.
Случайно зашел на форум и увидел эту тему. Могу помочь Вам советом.
Желаю вам моря удачи и дачи у моря! Не болтай ерундой ! День пропал не зря Человек сам пиздец своего счастья. Мы с тобой одной жопы ягодицы. Тост про женщин: Не так хорошо с Вами, как плохо без Вас. Большая аэрозольная надпись на роддоме :” Эге-гей. залётные!!!”
Текущий день уже прошел. Где конкретика?;-)
Модели для компьютеров
Колонки для компьютеров часто делают на один динамик. Для сборки модели подбираются листы шпона небольшой толщины. На передней панели вырезается отверстие для динамика. Фазоинвертор должен располагаться в задней части корпуса. Если рассматривать модели небольшой мощности, то усилитель можно использовать без резистора.
С целью регулировки громкости колонок применяются специальные кроссоверы. Данные элементы разрешается устанавливать на фазоинверторе. Если рассматривать устройства с мощностью более 100 Вт, то усилители можно брать только с резисторами. Некоторые для модели подбирают импульсные диффузоры. В конце работы всегда устанавливается клеммник.
Установка аккумулятора
Для обеспечения качественной работы беспроводной колонки следует подобрать аккумуляторную батарею с мощностью в несколько ампер-часов. Самым лучшим вариантом будет составление конструкции из двух или трех модулей, собственная емкость которых достигает 2-3А.
Подобные детали продаются на радио рынках, в виде старых аккумуляторов от телефонов и планшетов.
После нахождения нужной детали следует выполнить следующие действия:
Определите место расположения аккумуляторной батареи и примерьте ее к корпусу будущей колонки.
Используя паяльную станцию, подсоедините к батарее провода, а затем временно их изолируйте.
Закрепите аккумулятор на дно корпуса, также отличным местом может стать боковая стенка. Для фиксации используется супер клей.
Аккумуляторная батарея присоединена и готова к дальнейшему подключению к ней прочих устройств
Следует выполнить следующие этапы работы:
Используя паяльник, присоедините USB-кабель к участку для зарядки.
Установите в корпус модуль заряда и закрепите его с помощью супер клея или герметика.
Соедините между собой выход модуля и вход аккумулятора, обращая внимание на полярность.
В качестве проверки следует подключить аккумулятор к телефону или планшету, с помощью присоединенного модуля USB. В том случае, если на плате загорелся светодиод – все работает верно.
Затем следует выполнить следующие действия:
Соедините с помощью паяльника обратный модуль с двумя парами входных и выходных проводов
Обратите внимание на то, что следует оставлять обрыв для питания, его нужно подключать последовательно.
Закрепите выключатель с помощью супер клея или герметика.
Подсоедините выключатель к разрыву питания с помощью паяльной станции.
Проверьте устройство методом его активации, в случае, если все верно, на выключателе загорится светодиод.
После выполняются такие шаги:
- Все пропаянные контакты изолируются с помощью подручных материалов: герметика или изолирующей ленты. Следует внимательно отнестись к этому этапу работы, так как модули, полученные из Китая, обладают крайне низкими показателями защиты, вследствие чего выгорают даже при небольших выходных замыканиях.
- Обратный модуль питания закрепляется на корпусе колонки с помощью супер клея или герметика.
На этом первый этап сборки собственной самодельной блютуз колонки завершен. Интерфейс питания полностью готов, а платы узлов надежно зафиксированы в корпусе устройства. Пора переходить к монтажу усилителя и беспроводного модуля Bluetooth.
Как усилить звук из динамиков подручными материалами
Для усиления звука смартфона могут потребоваться обычные предметы, которые используются в быту и другие уловки:
- Проще всего использовать внешние колонки, которые нужно подключить к телефону, что сделает громкость в разы сильнее.
- Поместить телефон в стакан для увеличения громкости. В данном случае предмет будет в качестве резонатора, от которого отражаются звуковые волны.
- Использовать свойства различных материалов, которые могут отражать звуки. Для этого подойдет окрашенная стенка и установленный рядом смартфон с направлением динамиков к ней.
На самом деле вариантов усиления очень много, но лучше сделать или купить колонку, если нужно получать качественную и громкую музыку.
Самодельные колонки могут быть максимально простыми без применения сложной электроники. Подобный девайс подойдет для использования дома. Устройства с дополнительными модулями сложнее в изготовлении и требуют немного навыков сборки. Все детали есть в продаже в магазинах радиодеталей. Если потребуется к основной плате можно припаять различные выходы для подключения колонки к разным источникам звука.
Лучшие портативные колонки для телефона стоимостью до 10 000 рублей
В этой категории собраны наиболее сбалансированные модели: стильные, недорогие и с хорошим качеством звучания для портативных устройств.
JBL Charge 4
4.9
★★★★★
оценка редакции
93%
покупателей рекомендуют этот товар
JBL Charge — одна из самых популярных линеек портативных колонок, которая помимо традиционных для производителя фишек предлагает возможность использовать ее как power bank для зарядки гаджетов.
Новое поколение стало крупнее предшественников, но сохранило фирменные особенности: тканевую поверхность и резиновые вставки. Весит колонка почти килограмм и продается в 10 расцветках.
Колонка полностью защищена от пыли и влаги по стандарту IPX7. Работает она до 20 часов — это очень высокий показатель, поэтому лишнюю энергию можно использовать для зарядки своих гаджетов.
Как и в последней Flip, здесь всего один динамик, но на качестве звука это не сильно сказалось. Звучит модель традиционно хорошо — громко, с басом и детальной проработкой всех частот.
Достоинства:
- Фирменный дизайн и яркие расцветки;
- Качественные материалы корпуса;
- Хороший детализированный звук;
- Отличная автономность;
- Возможность использовать как power bank.
Недостатки:
Нет поддержки aptX и LDAC.
Лучшее устройство из линейки, которая приобрела свой культовый статус благодаря возможности использовать ее и как power bank. Естественно, с автономностью у такой колонки проблем просто нет
Bose SoundLink Micro
4.9
★★★★★
оценка редакции
91%
покупателей рекомендуют этот товар
SoundLink Micro полностью соответствует своему названию — это действительно миниатюрная колонка, которую можно прикрепить на одежду или рюкзак.
В продаже представлены всего 3 цвета, но среди них есть яркий оранжевый. Устройство полностью защищено от попадания пыли и влаги. Для подключения к смартфону используется удобное фирменное приложение.
Несмотря на свои размеры, звучит модель очень хорошо: подойдет она для любых жанров, поскольку про бас создатели тоже не забыли. Тем не менее для прослушивания FLAC-файлов лучше что-то покрупнее и подороже.
Достоинства:
- Компактные размеры и стильный дизайн;
- Защита от влаги;
- Отличный звук для такого размера;
- Неплохая автономность;
- Удобная программа для подключения.
Недостатки:
Не поддерживается aptX.
Отличная модель для тех, кому нужна действительно маленькая колонка, умеющая воспроизводить музыку в хорошем качестве.
